Настоящая методика поверки (далее - МП) распространяется на измерители адгезии электронные ИА-2 (далее - прибор) и устанавливает методы и средства первичной и периодической поверок.

Прибор предназначен для измерения адгезии (усилия прилипания) битумного или полимерного изоляционного покрытия к поверхности металлического трубопровода при контроле качества изоляционных работ в полевых и заводских условиях.

Область применения прибора - предприятия газовой отрасли, химической и нефтехимической промышленности, энергетики, связи и транспорта, коммунального хозяйства, а также организации, осуществляющие строительство и эксплуатацию трубопроводов.

Прибор подлежит обязательной первичной поверке при выпуске из производства и периодической поверке при эксплуатации или хранении через межповерочные интервалы в объеме, установленном в данной МП.

Межповерочный интервал - не более 12 месяцев.

Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь не более 12 месяцев.

Прибор состоит из:

  • - блока управления и индикации;

  • - блока аккумуляторов;

  • - датчика для измерения усилия прилипания;

  • - каретки;

  • - станины.

В состав блока управления и индикации входят:

  • - символьный жидкокристаллический индикатор;

- клавиатура из восьми клавиш;

  • - светодиодная индикация предельного значения усилия и заряда аккумулятора

  • - динамик звуковой сигнализации.

Прибор имеет встроенное программное обеспечение (далее - ПО), которое представляет собой микропрограмму, предназначенную для обеспечения функционирования прибора на аппаратном уровне. ПО является метрологически значимым. Установка ПО в прибор производится только изготовителем. Изменение ПО без разборки корпуса прибора и нарушения пломбы отдела технического контроля (далее - ОТК) невозможно. Сведения о встроенном ПО приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

14-18.4.05.300 Д12.1. Текст программы

Номер версии ПО

1.0

Контрольная сумма

D21E1D04             /.

МП разработана в соответствии с ТИП 8.003.

  • 1 НОРМАТИВНЫЕ ССЫЛКИ

    • 1.1 В настоящей МП использованы ссылки на следующие технические нормативные правовые акты в области технического нормирования и стандартизации (далее -ТИПА):

ТКИ 8.003-2011 Поверка средств измерений. Правила проведения работ;

ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности.

Примечание - При пользовании настоящей МП целесообразно проверить действие ТИПА по каталогу, составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году.

Если ссылочные ТИПА заменены (изменены), то при пользовании настоящей МП следует руководствоваться замененными (измененными) ТИПА. Если ссылочные ТИПА отменены без замены, то положение, в котором дана ссылка на них, применяется в части, не затрагивающей эту ссылку.

  • 2 ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ

    • 2.1 При проведении поверки прибора должны быть выполнены операции и

применяться средства поверки, указанные в таблице 2. Таблица 2

Наименование операции

Номер пункта

МП

Обязательность проведения поверки при производстве, ремонте, эксплуатации и хранении

Наименование и тип (условное обозначение) эталонов и вспомогательных средств поверки, их метрологические и основные технические характеристики, обозначение ТИПА

1 Внешний осмотр

6.1

Да

2 Опробование

6.2

Да

3 Определение метрологических характеристик:

3.1 Проверка диапазона измерения усилия прилипания

6.3.1

Да

Гири (500,0 ± 2,5) г

18 шт.

3.2 Определение относительной погрешности измерения усилия прилипания

6.3.2

Да

Примечания

  • 1 Если при проведении той или иной операции поверки получают отрицательный результат, дальнейшую поверку прекращают.

  • 2 Допускается применять другие средства поверки, обеспечивающие определение

| метрологических характеристик поверяемого прибора с требуемой точностью.

  • 3 Все средства измерений должны иметь действующие клейма и (или) свидетельства о i поверке/калибровке.

  • 3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

    • 3.1 К проведению измерений при поверке прибора и обработке результатов измерений допускаются лица, имеющие достаточную квалификацию и опыт поверки электронных газоаналитических приборов, прошедшие необходимый инструктаж по технике безопасности.

    • 3.2  Прибор должен соответствовать требованиям ГОСТ 12.2.007.0 для электротехнических изделий III класса по способу защиты человека от поражения электрическим током.

    • 3.3 Требования к сопротивлению изоляции не предъявляются.

4 УСЛОВИЯ ПОВЕРКИ

4.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха, °C

  • - относительная влажность воздуха, %

  • - атмосферное давление, кПа

20 ±5;

от 30 до 80; от 84,0 до 106,7.

5 ПОДГОТОВКА К ПОВЕРКЕ

  • 5.1  Проверяют зарядку блока аккумуляторов прибора в следующей последовательности:

  • - включают прибор нажатием на кнопку «Вкл/Выкл» до появления звукового сигнала и сообщения на LCD индикаторе;

  • -  проверяют визуально полноту зарядки - светодиодные индикаторы «Заряд < 20%» и «Заряд 0%» светиться не должны;

  • - выключают прибор нажатием на кнопку «Вкл/Выкл».

  • 5.2 В случае необходимости заряжают блок аккумуляторов прибора в следующей последовательности:

  • - в режиме заряда прибор рекомендуется оставлять в выключенном состоянии;

  • - подключают к разъему для подключения зарядного устройства «Заряд 7В» адаптер сетевой, входящий в комплект поставки;

  • - включают адаптер сетевой в сеть переменного напряжения (230 ± 10 % ) В, при этом засветятся светодиодные индикаторы «Сеть» и «Заряд». Индикатор «Сеть» сигнализирует о подключении к сети, индикатор «Заряд» сигнализирует о процессе зарядки. По окончании зарядки индикатор «Заряд» гаснет;

  • - отключают адаптер сетевой от сети переменного напряжения, затем - от прибора.

6 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 6.1 Внешний осмотр

  • 6.1.1 Проверяют маркировку прибора. На корпусе прибора должна быть нанесена информация, содержащая:

  • - товарный знак и наименование изготовителя:

  • - наименование изделия;

  • - обозначение технических условий;

  • - знак утверждения типа;

  • - единый знак обращения продукции на рынке государств - членов Таможенного Союза;

  • - заводской номер;

  • - дата изготовления;

  • - степень защиты;

  • - диапазон рабочих температур;

  • - климатическое исполнение;

  • - надпись «СДЕЛАНО В РЕСПУБЛИКЕ БЕЛАРУСЬ».

6.L2 Проверяют наличие пломбы ОТК на приборе.

  • 6.1.3 Проверяют комплектность прибора сличением фактической комплектности с приведенной в [1] правильность оформления документации и наличие подписей должностных лиц.

6.Е4 Проверяют внешний вид прибора и качество сборки путем осмотра на предмет отсутствия дефектов на поверхностях и механических повреждений, влияющих на работоспособность прибора.

6.L5 Результаты внешнего осмотра считаются удовлетворительными, если маркировка на приборе соответствует указанной в [2], на приборе отсутствуют дефекты, влияющие на его работоспособность.

  • 6.2 Опробование

  • 6.2.1 Включают прибор нажатием на кнопку «Вкл/Выкл».

На LCD индикаторе отображается экран 1 (рисунок 1).

1 -3.6

Н •••■ 'с гч 6 ■

й. й

Hzc.pi

Рисунок 1- Экран 1

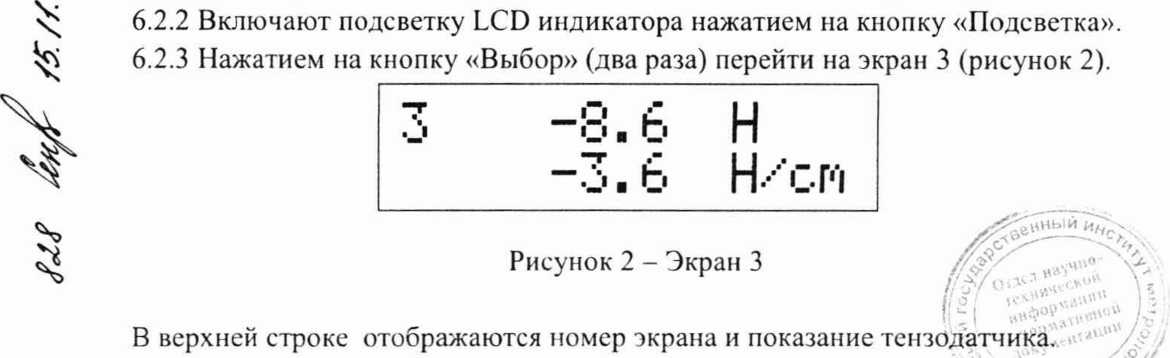

В верхней строке отображаются номер экрана, показание тензодатчика, заданное время измерения в полуавтоматическом режиме (секунды).

В нижней строке - последнее запомненное показание тензодатчика.

В нижней строке отображается последнее показание тензодатчика, внесенное в память прибора с помощью кнопки «Ввод».

  • 6.2.4 Выполняют сброс показаний на экране 3 нажатием на кнопку «Установка О».

  • 6.2.5 Для идентификации ПО в экране 3 нажимают клавишу «<», вводят пароль 121: нажимают клавишу «>» до выбора 1, нажимают клавишу «<» - выбирают 2 позицию, нажимают клавишу «>» до выбора 2, нажимают клавишу «<» - выбирают 3 позицию, нажимают клавишу «>» - до выбора 1, затем нажимают клавишу Ввод , на экран выводится номер версии программы, нажимают клавишу «<» на экран выводится контрольная сумма.

Номер версии программы и контрольная сумма должны соответствовать данным, указанным в таблице 1 данной МП.

  • 6.2.6 Выключают прибор нажатие м на кнопку «Вкл/Выкл».

    • 6.3 Определение метрологических характеристик

      • 6.3.1 Проверку диапазона измерения усилия прилипания выполняют в следующей последовательности:

  • - собирают прибор для определения адгезии полимерного покрытия -устанавливают в корпус 5 зажим 12 с гайкой 11, прижимом 10 согласно рисунку 4.1 [1];

  • - закрепляют прибор в вертикальном положении на столе и прикрепляют к его зажиму грузоприемное устройство согласно рисунку 3;

  • 1 - электронный блок

  • 2 - станина прибора

  • 3 - струбцина

  • 4 - грузоприемное устройство

  • 5 - гири (500,0 ± 2,5) г

  • 6 - стол

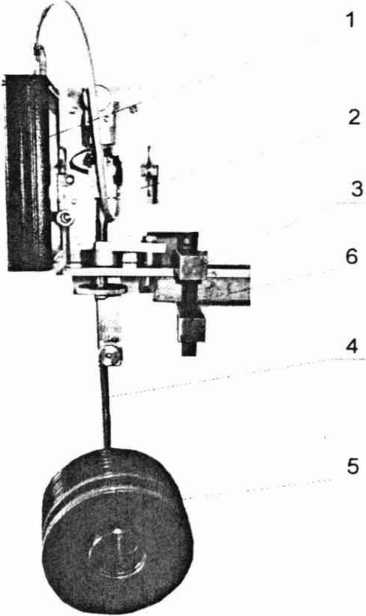

    Рисунок 3 - Схема закрепления прибора для проведения измерений

  • - включают прибор нажатием на кнопку «Вкл/Выкл»;

  • - выполняют сброс показаний нажатием на кнопку «Установка О»;

  • - на грузоприемное устройство последовательно навешивают гири, создающие усилия 5; 10; 30; 50; 70; 90 Н;

  • - в каждой поверяемой точке снимают показания усилия прилипания и записывают в протоколе поверки по форме приложения А;

  • - после достижения максимальной нагрузки разгружают прибор и проводят еще два ряда нагружения;

  • 6.3.2 Определение относительной погрешности измерения усилия прилипания:

  • - вычисляют среднее значение показаний усилия прилипания в каждой точке

Хи, Н, по формуле         __ з

ХИ = 1/3 1ХЬ                            (1)

i=l

где Xj - результат единичного измерения, Н.

  • - вычисляют относительную погрешность усилия прилипания в каждой точке 5i, %, по формуле

хГ- Хд

=---------- - 100%, (2)

Хд

где Хл - действительное значение нагрузки, Н.

Действительное значение нагрузки Хд, Н, вычисляют по формуле

Xa = m • g ,                                 (3)

где m - масса гири, кг.

g - величина значения ускорения свободного падения, м/с2, g = 9,80655.

  • 6.3.3 Результаты проверки диапазона измерения усилия прилипания считают положительными, если они соответствуют диапазону от 0 до 90 Н.

Результаты определения относительной погрешности измерения усилия прилипания считают положительными, если относительная погрешность не превышает величины ± 25 %.

  • 7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

    • 7.1 Результаты поверки оформляют протоколом по форме, приведенной в приложении А.

    • 7.2 Если по результатам поверки приборы удовлетворяют требованиям настоящей МП, выдастся свидетельство по форме, приведенной в приложении Г ТКП 8.003.

На лицевую поверхность прибора наносится поверительное клеймо.

  • 7.3 Если по результатам поверки приборы не удовлетворяют требованиям настоящей МП, приборы в эксплуатацию не допускаются. На них выдается заключение о непригодности по форме, приведенной в приложении Д ТКЛ 8.003 (при эксплуатации прибора за пределами Респуолики Беларусь выдается заключение по форме, установленной нормативным документом государства, где эксплуатируется прибор), свидетельство о поверке аннулируется, поверительное клеймо гасится.                                                            /fj

--

ПРИЛОЖЕНИЕ А

(справочное)

МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИЗМЕРИТЕЛЯ АДГЕЗИИ ИА-2

Таблица А.1 - Метрологические характеристики прибора

Наименование и единица измерения

Значение параметра

Диапазон измерения усилия прилипания, Н

от 0 до 90

Относительная погрешность измерения усилия прилипания, %, не более

±25

ПРИЛОЖЕНИЕ Б

Йекомендуемое)

РОТОКОЛА ПОВЕРКИ

Протокол поверки №__________

измерителя адгезии электронного ИА-2 (наименование средства измерений)

Тип___________ Зав оде ко й №________________

Принадлежащий РУН «Белгазтехника»

Изготовитель РУП «Белгазтехника»

Сведения о методике поверки ________________________

(обозначение, дата утверждения) Средства поверки

Таблица Б. 1

Наименование и тип средства измерений

Метрологические характеристики

Заводской номер

Срок очередной поверки/калибровки

Условия проведения поверки

Таблица Б.2

Наименование характеристики

Измеренное значение, единица измерения

Температура окружающего воздуха

Относительная влажность воздуха

Атмосферное давление

Результаты поверки:

Б. 1 Внешний осмотр ____________________________

соответствует / не соответствует

Б.2 Опробование ________________________________

соответствует / не соответствует

Б.З Определение метрологических характеристик _

Б.3.1 Диапазон измерения усилия прилипания____________________

Б.3.2 Относительная погрешность измерения усилия прилипания____________

Поверитель

Таблица Б.З-

Номинальное значение обозначения нагрузки, Н

Действительное значение обозначения нагрузки Хд, Н

Показания усилия прилипания, Н

Относительная погрешность усилия прилипания 5,%

ХИ|

Хи2

Хиз

Среднее значение

Хи

0

5

10

30

50

70

90

Заключение по результатам поверки____________________

соответствует не соответствует

(подпись)

(расшифровка подписи) 20 г.

Дата поверки «_____»______

Свидетельство (заключение о несоответствии) №

БИБЛИОГРАФИЯ

  • [1]       14-18.4.00.000 РЭ Руководство по эксплуатации на измерители адгезии электронные ИА-2.

  • [2]       ТУВУ 100270876.201-2019 Технические условия на измерители адгезии электронные ИА-2.
