п. «21» апреля 2021 г.

СОГЛАСОВАНО лаборатории

«ПРОММАШ ТЕСТ»

В. А. Лапшинов

Государственная система обеспечения единства измерений

Газоанализаторы универсальные Эколаб плюс

МЕТОДИКА ПОВЕРКИ

МП-274/04-2021

1.    Общие положения
  • 1.1.   Настоящая методика поверки распространяется на газоанализаторы универсальные Эколаб плюс (далее - газоанализаторы) изготовленные ООО «ЦГТ», г. Москва и устанавливает методы и средства первичной и периодической поверок. Поверка газоанализаторов должна производиться в соответствии с требованиями настоящей методики.

  • 1.2.  Газоанализаторы обеспечивают прослеживаемость к ГЭТ 154 «ГПЭ единиц молярной доли, массовой доли и массовой концентрации компонентов в газовых и газоконденсатных средах».

2.    Перечень операций поверки средства измерений

2.1. При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки.

Наименование операции

Номер пункта методики поверки

Обязательность проведения

при первичной поверке

в процессе эксплуатации

1 Внешний осмотр средства измерений

7

да

да

2 Подготовка к поверке и опробование средства измерений

8

да

да

3 Проверка программного обеспечения

9

да

да

4 Определение метрологических характеристик средства измерений

10

да

да

4.1 Определение основной погрешности

10.1

да

да

4.2 Определение времени установления показаний

10.2

да

нет

  • 2.2.   Если при проведении той или иной операции получен отрицательный результат, дальнейшая поверка прекращается.

  • 2.3.   Допускается проводить периодическую (первичную) поверку отдельных измерительных каналов газоанализаторов в меньших эксплуатационных диапазонах, не выходящих за пределы допустимых диапазонов газоанализаторов, на основании данных, указанных в эксплуатационной документации (паспорте) и (или) письменного заявления владельца СИ. Объем проведенной поверки оформляется в соответствии с действующим законодательством.

3. Требования к условиям проведения поверки
  • 3.1. При проведении поверки соблюдают следующие нормальные условия: температура окружающей среды, °C                            от +15 до +25

диапазон относительной влажности окружающей среды, %        от 30 до 80

атмосферное давление, кПа                                       101,3 ± 4,0

мм рт.ст.                                760+30

4. Требования к специалистам, осуществляющим поверку
  • 4.1.   К проведению поверки допускаются лица, изучившие руководство по эксплуатации на поверяемый газоанализатор, эксплуатационную документацию на средства поверки, настоящую методику поверки, знающие правила эксплуатации электроустановок, в том числе во взрывоопасных зонах (главы 3.4 и 7.3 ПУЭ), правила устройства и безопасной эксплуатации сосудов, работающих под давлением, имеющие соответствующую квалификацию и работающие в качестве поверителей в организации, аккредитованной на право проведения поверки средств физико-химических измерений.

  • 4.2.   Для получения результатов измерений, необходимых для поверки, допускается участие в поверке оператора, обслуживающего газоанализатор (под контролем поверителя).

5. Метрологические и технические требования к средствам поверки

5.1. При проведении поверки применяют средства, указанные в таблице 2. Таблица 2 - Средства поверки

Номер пункта методики поверки

Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики

8

Измеритель влажности и температуры ИВТМ-7 М 6Д, (per. № 15500-12), диапазон измерений температуры воздуха от -20 до +60 □, влажности от 0 до 99 %, давления от 840 до 1060 гПа

10

Измеритель влажности и температуры ИВТМ-7 М 6Д, (per. № 15500-12), диапазон измерений температуры воздуха от -20 до +60 □, влажности от 0 до 99 %, давления от 840 до 1060 гПа

Ротаметр РМА-0,063Г УЗ, ГОСТ 13045-81, верхняя граница диапазона измерений объемного расхода 0,063 м3/ч, кл. точности 4

Трубка медицинская поливинилхлоридная (ПВХ) по ТУ6-01-2 120-73, 6x1,5 мм

Генераторы газовых смесей ГГС модификаций ГГС-Р, ГГС-Т, ГГС-К, ГГС-03-03 (per. № 62151-15)

Установки динамические Микрогаз-ФМ (per. № 68284-17)

Генераторы газовых смесей моделей 700, 700Е, T700U, 700EU, Т700Н, Т703, 703Е, T703U, 702, Т750 - рабочие эталоны 1-го разряда (per. № 58708-14)

Стандартные образцы и источники микропотоков газов и паров в соответствии с приложением А

Азот газообразный особой чистоты сорт 1 по ГОСТ 9293-74 в баллоне под давлением

Поверочный нулевой газ (ПНГ) - воздух 1, 2 кл. по ГОСТ 17433-80

Секундомер механический СОПпр, класс точности 2 (per. № 11519-11)

Примечания:

  • 1) Допускается использование стандартных образцов состава газовых смесей (ГС), не указанных в настоящей методике поверки, при выполнении следующих условий:

  • - номинальное значение и пределы допускаемого отклонения содержания определяемого компонента в ГС должны соответствовать указанному для соответствующей ГС из приложения А;

  • - отношение погрешности, с которой устанавливается содержание компонента в ГС к пределу допускаемой основной погрешности поверяемого газоанализатора, должно быть не более 1/2.

  • 2) все средства поверки должны иметь действующие свидетельства о поверке или аттестации, баллоны с ГС - действующие паспорта;

  • 3) допускается использование других средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью

6. Требования (условия) по обеспечению безопасности проведения поверки
  • 6.1. Концентрации вредных компонентов в воздухе рабочей зоны должны соответствовать требованиям ГОСТ 12.1.005-88.

  • 6.2. Должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.

  • 6.3. Требования техники безопасности при эксплуатации ГС в баллонах под давлением должны соответствовать «Федеральным нормам и правилам в области промышленной безопасности "Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением"».

  • 6.4. Допускается сбрасывать ГС в атмосферу рабочих помещений.

7.    Внешний осмотр средства измерений
  • 7.1  При внешнем осмотре устанавливают соответствие газоанализатора следующим требованиям:

  • - соответствие комплектности (при первичной поверке) требованиям эксплуатационной документации;

  • - соответствие маркировки требованиям эксплуатационной документации;

  • - газоанализатор не должен иметь видимых механических повреждений, влияющих на работоспособность.

  • 7.2 Газоанализатор считают выдержавшим внешний осмотр, если он соответствует указанным выше требованиям.

8.    Подготовка к поверке и опробование средства измерений
  • 8.1. Выполнить мероприятия по обеспечению условий безопасности.

    • 8.1.2. Проверить наличие паспортов и сроки годности ГС в баллонах под давлением.

    • 8.1.3. Баллоны с ГС выдержать при температуре поверки не менее 24 ч.

    • 8.1.4. Выдержать поверяемые газоанализаторы и средства поверки при температуре поверки в течение не менее 2 ч.

8.1.5 Подготовить поверяемый газоанализатор и эталонные средства измерений к работе в соответствии с эксплуатационной документацией.

  • 8.2 Опробование

  • 8.2.1. При опробовании проверяют общее функционирование газоанализатора, для чего включают газоанализатор и запускается процедура самотестирования. После успешного окончания процедуры самотестирования газоанализатор переходит в режим измерений.

  • 8.2.2. Результат опробования считают положительным, если:

  • - во время самотестирования отсутствуют сообщения об ошибках;

  • - после окончания времени прогрева газоанализатор переходит в режим измерений,

  • - органы управления газоанализатора функционируют.

9.    Проверка программного обеспечения

Для проверки соответствия ПО выполняют следующие операции:

  • -  определяют номер версии (идентификационный номер) ПО газоанализатора, отображенный на цифровом дисплее при запуске газоанализатора: после включения в течение 5 секунд отображается заставка с названием газоанализатора, логотипом и наименованием фирмы производителя. В правом нижнем углу высвечивается версия ПО.

  • - сравнивают полученные данные с идентификационными данными, установленными при проведении испытаний для целей утверждения типа и указанными в Описании типа газоанализатора.

Результат подтверждения соответствия ПО считают положительным, если идентификационные данные соответствуют указанным в Описании типа газоанализатора.

10.   Определение метрологических характеристик средства измерений

10.1 Проверка основной погрешности

Определение основной погрешности газоанализатора проводят в следующем порядке:

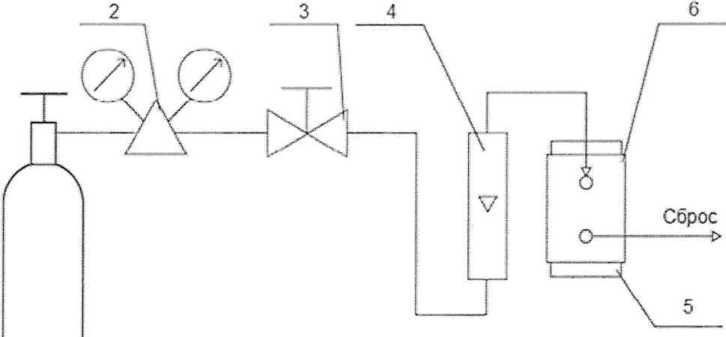

  • 1) Собирают схему проведения поверки, приведенную на рисунке В.1 (приложения В).

  • 2) На вход газоанализатора подают ГС (таблицы А.1. приложения А, соответственно определяемому компоненту и диапазону измерений) в последовательности -№ 1 - 2 - 3;

  • 3) Фиксируют установившиеся значения выходного сигнала газоанализатора по показаниям на дисплее.

  • 4) Значение основной приведенной погрешности газоанализатора yi, %, рассчитывают по формуле

(Се - Си)

где Ci - результат измерений содержания определяемого компонента на входе газоанализатора, об.д. %, % НКПР, млн'1, мг/м3;

Cid' - действительное значение содержания определяемого компонента в i-ой ГС, об.д. %, % НКПР, млн'1, мг/м3.

Св, Си - значения содержания определяемого компонента, соответствующие верхнему и нижнему пределам диапазона измерений, об.д. %, % НКПР, млн'1, мг/м3

  • 5) Значение содержания определяемого компонента (при пересчёте по поверочному компоненту) Ci, рассчитывают по формуле

Сзквив~ ■ Ki

СЭКвив.                                                                                    ~

i - действительное значение содержания определяемого компонента в i-ои ГС, указанное в паспорте на эквивалентную смесь об.д. %, млн'1, мг/м3;

Ki - значение коэффициента пересчёта содержания поверочного компонента в содержании определяемого компонента в ГС, указанное в таблице 3.

Таблица 3

Определяемый компонент

Поверочный компонент

Значение коэффициента пересчёта

Бензин

Пропан СзН8

1,5

Дизельное топливо

0,78

Керосин

0,92

Капролактам

Изобутилен С4Н8

2,0

Уайт-спирит

0,87

  • 6) Результат определения основной погрешности газоанализатора считают положительным, если - основная погрешность во всех точках испытаний не превышает пределов, указанных в таблице Б.1 приложения Б или в аттестованных методиках измерений.

  • 10.2 Определение времени установления показаний

Определение времени установления показаний допускается проводить одновременно с определением основной погрешности по п.10.1 при подаче ГС №1 и ГС № 3 в следующем порядке:

  • 1) подать на газоанализатор ГС№3, зафиксировать установившееся значение показаний газоанализатора;

  • 2) рассчитать значение, равное 0,9 от показаний газоанализатора, полученных в п. 1);

  • 3) подать на газоанализатор ГС № 1, дождаться установления показаний газоанализатора (отклонение показаний от нулевых не должно превышать 0,5 в долях от пределов допускаемой основной погрешности), затем, не подавая ГС на газоанализатор продуть газовую линию ГС № 3 в течение не менее 3 мин, подать ГС на газоанализатор и включить секундомер. Зафиксировать время достижения показаниями газоанализатора значения, рассчитанного на предыдущем шаге.

Результаты определения времени установления показаний считают удовлетворительными, если время установления показаний не превышает указанного в таблице Б.1 приложения Б.

11. Оформление результатов поверки
  • 11.1 Результаты поверки оформляются протоколом, составленным в произвольной форме, и содержащее результаты по разделам 7, 8, 9, 10 настоящей методики поверки.

  • 11.2 При положительных результатах поверки газоанализатор признается пригодным к применению. Сведения о положительных результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений. Знак поверки наносится на свидетельство о поверке и (или) в паспорт газоанализатора в соответствии с действующим законодательством.

  • 11.3 При отрицательных результатах поверки газоанализатор признается непригодным к применению. Сведения об отрицательных результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений, и на газоанализатор выдается извещение о непригодности с указанием основных причин в соответствии с действующим законодательством.

Приложение А

(обязательное) Технические характеристики ГС

Таблица А.1 -Технические характеристики ГС, используемых при поверке газоанализаторов

Определяемый компонент

Диапазон измерений определяемого компонента

Номинальное значение определяемого компонента в ГС и пределы допускаемого отклонения

Номер ГС по реестру ГСО или

источник ГС

ГС№1

ГС №2

ГС№3

Азота диоксид NO2

от 0 до 500 млн’1 (от 0 до 956 мг/м3)

Азот

-

-

О.ч., сорт 1,2 по

ГОСТ 9293-74

-

230±5%

отн.

450 ± 5 % отн.

ГСО 10547-2014

Азота оксид NO

от 0 до 2000 млн’1 (от 0 до 2495 мг/м3)

Азот

-

-

О.ч., сорт 1,2 по

ГОСТ 9293-74

-

900 ± 5 %

отн.

1800 ±5 % отн.

ГСО 10547-2014

Акролеин С3Н4О

от 0 до 4 млн’1 (от 0 до 9,3 мг/м3)

Азот

-

-

О.ч., сорт 1,2 по

ГОСТ 9293-74

-

1,8±5%

отн.

3,8 ± 5 %

отн.

ГСО 10535-2014

Аммиак NH3

от 0 до 10000 млн’1 (от 0 до 7080 мг/м3)

Азот

-

-

О.ч., сорт 1,2 по

ГОСТ 9293-74

-

4500 ± 5 % отн.

9500 ±5 % отн.

ГСО 10547-2014

от 0 до 100% НКПР (от 0 до 150000 млн’1)

Азот

-

-

О.ч., сорт 1,2 по

ГОСТ 9293-74

-

73000 ± 5 % отн.

145000±

5 % отн.

ГСО 10547-2014

Диоксид серы SO2

от 0 до 10000 млн’1 (от 0 до 26630 мг/м3)

Азот

-

-

О.ч., сорт 1,2 по

ГОСТ 9293-74

-

4500 ±5 % отн.

9500 ±5 % отн.

ГСО 10547-2014

Ацетон СзНбО

от 0 до 4000 млн’1 (от 0 до 9640 мг/м3)

Азот

-

-

О.ч., сорт 1,2 по

ГОСТ 9293-74

-

4500 ±5 % отн.

9500 ±5 % отн.

ГСО 10535-2014

от Одо 100% НКПР (от 0 до 21500 млн’1)

Азот

-

-

О.ч., сорт 1,2 по

ГОСТ 9293-74

-

10600 ±5 % отн.

21200 ±5 % отн.

ГСО 10535-2014

Бензин (по пропану)

от 0 до 2000 млн’1 (от 0 до 8000 мг/м3)

Воздух

-

-

кл.1, 2 по ГОСТ

17433-80

-

900 ± 5 %

отн.

1800 ±5 % отн.

ГСО 10541-2014

Бензол СбНб

от 0 до 100% НКПР (от 0 до 12000 млн’1)

Воздух

-

-

кл.1, 2 по ГОСТ

17433-80

-

5500 ±5 % отн.

11500±5 % отн.

ГСО 10529-2014

от 0 до 49000 мг/м3 (от 0 до 15000 млн"1)

Воздух

-

-

кл.1, 2 по ГОСТ

17433-80

-

7300 ± 5 % отн.

14500 ±5 % отн.

ГСО 10529-2014

Бром Вг2

от 0 до 10 млн"1

Воздух

-

-

кл.1, 2 по ГОСТ

17433-80

-

4,5 ± 5 % отн.

9,5 ± 5 %

отн.

ИМ-ГП-159-М-

А2

от 0 до 5 млн"1 (от 0 до 33 мг/м3)

Воздух

-

-

кл.1, 2 по ГОСТ

17433-80

-

2,3 ± 5 %

отн.

4,8 ± 5 % отн.

ИМ-ГП-159-М-

А2

Бутан п-СЩю

от 0 до 14000 млн"1 (от 0 до 100% НКПР от 0 до 1,4 об.д. % от 0 до 33755 мг/м3)

Воздух

-

-

кл.1, 2 по ГОСТ

17433-80

-

6300 ±5 % отн.

13500 ±5 % отн.

ГСО 10541-2014

Бутилацетат

С6Н12О2

от 0 до 100% НКПР (от 0 до 13000 млн"1)

Азот

-

-

О.ч., сорт 1,2 по

ГОСТ 9293-74

-

6200 ± 5 % отн.

12500 ±5 % отн.

ГСО 10535-2014

от 0 до 1000 млн"1 (от 0 до 4850 мг/м3)

Азот

-

-

О.ч., сорт 1,2 по

ГОСТ 9293-74

-

450 ± 5 % отн.

950 ± 5 % отн.

ГСО 10535-2014

Винилацетат

С4Н6О2

от 0 до 200 млн"1 (от 0 до 720 мг/м3)

Азот

-

-

О.ч., сорт 1,2 по

ГОСТ 9293-74

-

90 ± 5 %

отн.

190±5%

отн.

ГСО 10535-2014

Водород Н2

от 0 до 100% НКПР (от 0 до 40000 млн"1)

Воздух

-

-

кл.1, 2 по ГОСТ

17433-80

-

19500 ±5 % отн.

39500 ±5 % отн.

ГСО 10550-2014

от 9 до 1672 мг/м3 (от 100 до 20000 млн'1)

Воздух

-

-

кл.1, 2 по ГОСТ

17433-80

-

9000 ± 5 % отн.

19000 ±5 % отн.

ГСО 10550-2014

Гексан СбНм

от 0 до 10000 млн"1 (от 0 до 1,0 об.д. % от 0 до 100% НКПР от 0 до 35751 мг/м3)

Воздух

-

-

кл.1, 2 по ГОСТ

17433-80

-

4500 ±5 % отн.

9500 ± 5 % отн.

ГСО 10541-2014

Сероводород

H2S

от 0 до 10000 млн"1 (от 0 до 14167 мг/м3)

Воздух

-

-

кл.1, 2 по ГОСТ

17433-80

-

4500 ± 5 % отн.

9500 ± 5 % отн.

ГСО 10541-2014

Дизельное топливо (по пропану СзНв)

от 0 до 14000 млн"1 (от 0 до 1,4 об.д. %)

Воздух

-

-

кл.1, 2 по ГОСТ

17433-80

-

6500 ± 5 % отн.

13500 ±5 % отн.

ГСО 10541-2014

от 0 до 50050 мг/м3

Воздух

-

-

кл.1, 2 по ГОСТ

17433-80

-

22520 ± 5 % отн.

47550 ± 5 % отн.

ГСО 10541-2014

Капролактам

C6HnNO (по изобутилену i-

С4Н8)

от 0 до 200 млн'1

Воздух

-

-

кл.1, 2 по ГОСТ

17433-80

-

90 ± 5 %

отн.

190±5%

отн.

ГСО 10541-2014

от 0 до 400 млн'1 (от 0 до 950мг/м3)

Воздух

-

-

кл.1, 2 по ГОСТ

17433-80

-

180±5%

отн.

380±5%

отн.

ГСО 10541-2014

Керосин (по пропану СзН8)

от 0 до 14000 млн'1 (от 0 до 1,4 об.д. %)

Воздух

-

-

кл.1, 2 по ГОСТ

17433-80

-

6500 ± 5 % отн.

13500 ±5 % отн.

ГСО 10541-2014

от 0 до 66000 мг/м3

Воздух

-

-

кл.1, 2 по ГОСТ

17433-80

-

29700 ± 5 % отн.

62700 ±5 % отн.

ГСО 10541-2014

Уксусная кислота (СНзСООН)

от 0 до 100 млн'1 (от 0 до 250 мг/м3)

Воздух

-

-

кл.1, 2 по ГОСТ

17433-80

-

45 ± 5 %

отн.

95 ± 5 %

отн.

ИМ-ГП-105-М-Б

Ксилол C8Hio

от 0 до 100% НКПР (от 0 до 10000 млн'1)

Воздух

-

-

кл.1, 2 по ГОСТ

17433-80

-

4500 ±5 % отн.

9500 ±5 % отн.

ГСО 10541-2014

от 0 до 1000 млн'1 (от 0 до 4440 мг/м3)

Воздух

-

-

кл.1, 2 по ГОСТ

17433-80

-

450 ± 5 %

отн.

950 ± 5 % отн.

ГСО 10541-2014

Метантиол (метилмеркаптан) CH3SH

от 0 до 16 млн'1 (от 0 до 32 мг/м3)

Азот

-

-

О.ч., сорт 1,2 по

ГОСТ 9293-74

-

7 ± 5 %

отн.

15±5%

отн.

ГСО 10541-2014

Метан СН4

от 0 до 50000 млн'1 (от 0 до 100% НКПР от 0 до 33300 мг/м3)

Азот

-

-

О.ч., сорт 1,2 по

ГОСТ 9293-74

-

22500 ± 5 % отн.

47500 ± 5 % отн.

ГСО 10532-2014

Метанол СНзОН

от 0 до 2,75 % об. д. (от 0 до 50% НКПР от 0 до 36550 мг/м3)

Азот

-

-

О.ч., сорт 1,2 по

ГОСТ 9293-74

-

1,24 ±5 % отн.

2,6 ± 5 %

отн.

ГСО 10535-2014

Толуол С7Ш

от 0 до 100% НКПР (от 0 до 11000 млн'1)

Азот

-

-

О.ч., сорт 1,2 по

ГОСТ 9293-74

-

4900 ± 5 % отн.

10500 ±5 % отн.

ГСО 10529-2014

от 0 до 1000 млн'1

Азот

-

-

О.ч., сорт 1,2 по

ГОСТ 9293-74

-

450 ± 5 %

отн.

950 ± 5 %

отн.

ГСО 10529-2014

от 0 до 100 млн’1 (от 0 до 383 мг/м3)

Азот

-

-

О.ч., сорт 1,2 по

ГОСТ 9293-74

-

45 ± 5 %

отн.

95 ± 5 %

отн.

ГСО 10529-2014

Метил-2-метилпропеноат (метилметакрилат)

С5Н8О2

от 0 до 200 млн’1 (от 0 до 830 мг/м3)

Воздух

-

-

кл.1, 2 по ГОСТ

17433-80

-

90 ± 5 %

отн.

190±5%

отн.

ИМ-ГП-40-М-Б

Озон Оз

от 0 до 5 млн’1 (от 0 до 10 мг/м3)

Воздух

-

-

кл.1, 2 по ГОСТ

17433-80

-

2,3 ± 5 %

отн.

4,8 ± 5 %

отн.

Генератор газовых смесей модели Т703 (per. № 58708-14)

Пропан СзН8

от 0 до 100% НКПР (от 0 до 20000 млн’от 0 до 2 об.д. %

от 0 до 36590 мг/м3)

Воздух

-

-

кл.1, 2 по ГОСТ

17433-80

-

9000 ± 5 % отн.

19000 ±5 % отн.

ГСО 10541-2014

Изобутан i-C4Hio

от 0 до 100% НКПР (от 0 до 13000 млн’от 0 до 1,3 об.д. % от 0 до 31344мг/м3)

Воздух

-

-

кл.1, 2 по ГОСТ

17433-80

-

5850 ±5 % отн.

12350 ±5 % отн.

ГСО 10541-2014

Стирол (Этенилбензол)

С8Н8

от 0 до 200 млн’1 (от 0 до 864 мг/м3)

Воздух

-

-

кл.1, 2 по ГОСТ

17433-80

-

90 ± 5 % отн.

190±5%

отн.

ГСО 10541-2014

Уайт-спирит (по изобутилену i-С4Н8)

от 0 до 6000 млн’1 (от 0 до 36750 мг/м3)

Воздух

-

-

кл.1, 2 по ГОСТ

17433-80

-

2700 ± 5 % отн.

5700 ± 5 % отн.

ГСО 10541-2014

Углеводороды Ci-С5 (по метану СН4)

от 0 до 140000 млн’1 (от 0 до 93160 мг/м3)

Азот

-

-

О.ч., сорт 1,2 по

ГОСТ 9293-74

-

63000 ±5 % отн.

133000±

5 % отн.

ГСО 10532-2014

Углеводороды Ci-С10 (по гексану С6Н14)

от 0 до 6000 млн’1 (от 0 до 21450 мг/м3)

Азот

-

-

О.ч., сорт 1,2 по

ГОСТ 9293-74

-

2700 ± 5 % отн.

5700 ± 5 % отн.

ГСО 10541-2014

Углеводороды Сб-Cio (по гексану С6Нм)

от 0 до 6000 млн’1 (от 0 до 21450 мг/м3)

Азот

-

-

О.ч., сорт 1,2 по

ГОСТ 9293-74

-

2700 ± 5 % отн.

5700 ± 5 % отн.

ГСО 10541-2014

Оксид углерода СО

от 0 до 10000 млн’1 (от 0 до 11644 мг/м3)

Азот

-

-

О.ч., сорт 1,2 по

ГОСТ 9293-74

-

4500 ± 5 % отн.

9500 ± 5 % отн.

ГСО 10541-2014

Диоксид углерода СО2

от 0 до 100 об.д. % (от 0 до 1825717 мг/м3)

Азот

-

-

О.ч., сорт 1,2 по

ГОСТ 9293-74

-

45 ± 5 %

отн.

95 ± 5 %

отн.

ГСО 10541-2014

Фенол С6Н5ОН

от 0 до 6 млн'1 (от 0 до 23,4 мг/м3)

Воздух

-

-

кл.1, 2 по ГОСТ

17433-80

-

2,7 ± 5 % отн.

5,7 ± 5 %

отн.

ИМ-ГП-89-М-А2

Формальдегид

СН2О

от 0 до 80 млн'1 (от 0 до 100 мг/м3)

Воздух

-

-

кл.1, 2 по ГОСТ

17433-80

-

36 ± 5 %

отн.

76 ± 5 %

отн.

ИМ-ГП-94-М-А2

Фтористый водород HF

от 0 до 10 млн'1 (от 0 до 8,3 мг/м3)

Воздух

-

-

кл.1, 2 по ГОСТ

17433-80

-

4,5 ± 5 %

отн.

9,5 ± 5 % отн.

ГСО 10547-2014

Хлор С12

от 0 до 5000 млн'1 (от 0 до 7352 мг/м3)

Воздух

-

-

кл.1, 2 по ГОСТ

17433-80

2300 ±5 % отн.

4800 ± 5 % отн.

ГСО 10547-2014

Хлористый водород НС1

от 0 до 3000 млн'1 (от 0 до 4537 мг/м3)

Воздух

-

-

кл.1, 2 по ГОСТ

17433-80

-

1200 ±5 % отн.

2700 ± 5 % отн.

ГСО 10547-2014

Гексафторид серы

SF6

от 0 до 100000 млн'1 (от 0 до 607180 мг/м3)

Воздух

-

-

кл.1, 2 по ГОСТ

17433-80

-

45000 ± 5 % отн.

95000 ±5 % отн.

ГСО 10532-2014

Этиловый спирт С2Н5ОН

от 0 до 15500 млн'1 (от 0 до 50% НКПР

от 0 до 1,5 об.д. % от 0 до 28667 мг/м3)

Азот

-

-

О.ч., сорт 1,2 по

ГОСТ 9293-74

-

6980 ± 5 % отн.

14730 ±5 % отн.

ГСО 10535-2014

Этилацетат С4Н8О2

от 0 до 100% НКПР (от 0 до 21000 млн'1)

Азот

-

-

О.ч., сорт 1,2 по

ГОСТ 9293-74

-

10000 ±5 % отн.

20500 ±5 % отн.

ГСО 10535-2014

от 0 до 1000 млн'1 (от 0 до 3670 мг/м3)

Азот

-

-

О.ч., сорт 1,2 по

ГОСТ 9293-74

-

450 ± 5 % отн.

950 ± 5 %

отн.

ГСО 10535-2014

Этилбензол CgHio

от 0 до 1000 млн'1 (от 0 до 4440 мг/м3)

Азот

-

-

О.ч., сорт 1,2 по

ГОСТ 9293-74

-

450 ± 5 %

отн.

950±5%

отн.

ГСО 10529-2014

Этилен С2Н4

от 0 до 23000 млн'1 (от 0 до 2,3 об.д. % от 0 до 26763 мг/м3)

Азот

-

-

О.ч., сорт 1,2 по

ГОСТ 9293-74

-

10350 ±5 % отн.

21800 ±5 % отн.

ГСО 10541-2014

Этиленоксид (Оксид этилена)

С2Н4О

от 0 до 26000 млн'1 (от 0 до 2,6 об.д. % от 0 до 100% НКПР от 0 до 47630 мг/м3)

Азот

-

-

О.ч., сорт 1,2 по

ГОСТ 9293-74

-

11700 ±5 % отн.

24700 ± 5 % отн.

ГСО 10541-2014

от 0 до 500 млн'1

Воздух

-

-

кл.1, 2 по ГОСТ

17433-80

Сероуглерод (углерода дисульфид) CSz

(от 0 до 1580 мг/м3)

-

230±5%

отн.

480 ± 5 % отн.

ГСО 10538-2014

Цианистый водород (кислота синильная HCN)

от 0 до 100 млн'1 (от 0 до 112 мг/м3)

Воздух

-

-

кл.1, 2 по ГОСТ

17433-80

-

45 ± 5 %

отн.

95 ± 5 % отн.

ГСО 10547-2014

Моносилан SiH4

от 0 до 200 млн'1 (от 0 до 267 мг/м3)

Воздух

-

-

кл.1, 2 по ГОСТ

17433-80

-

90 ± 5 %

отн.

190±5%

отн.

ГСО 10547-2014

Летучие органические соединения(по метилмеркаптану

CH3SH)

от 0 до 10000 млн'1

Азот

-

-

О.ч., сорт 1,2 по

ГОСТ 9293-74

-

4500 ± 5 % отн.

9500 ±5 % отн.

ГСО 10541-2014

Пентан 11-С5Н12

от 0 до 14000 млн'1 (от 0 до 1,4 об.д. % от 0 до 100% НКПР от 0 до 41903 мг/м3)

Воздух

-

-

кл.1, 2 по ГОСТ

17433-80

-

6500 ±5 % отн.

13500 ±5 % отн.

ГСО 10541-2014

Этан С2Н6

от 0 до 25000 млн'1 (от 0 до 2,5 об.д. % от 0 до 100% НКПР от 0 до 31186 мг/м3)

Воздух

-

-

кл.1, 2 по ГОСТ

17433-80

-

14250 ±5 % отн.

23750 ±5 % отн.

ГСО 10541-2014

Пропилен СзНб

от 0 до 20000 млн'1 (от 0 до 2,0 об.д. % от 0 до 100% НКПР от 0 до З4967мг/м3)

Воздух

-

-

кл.1, 2 по ГОСТ

17433-80

-

9000 ± 5 % отн.

19000 ±5 % отн.

ГСО 10541-2014

Гептан П-С7Н16

от 0 до 11000 млн'1 (от 0 до 1,1 об.д. % от 0 до 100% НКПР от 0 до 45824/м3)

Воздух

-

-

кл.1, 2 по ГОСТ

17433-80

-

4900 ± 5 % отн.

10500 ±5 % отн.

ГСО 10541-2014

Кислород О2

от 0 до 100 об.д. % (от 0 до 663706 мг/м3)

Азот

-

-

О.ч., сорт 1,2 по

ГОСТ 9293-74

-

45 ± 5 %

отн.

95 ± 5 %

отн.

ГСО 10532-2014

Хлоровинил

C2H3CI

от 0 до 100 млн'1 (от 0 до 260 мг/м3)

Воздух

-

-

кл.1, 2 по ГОСТ

17433-80

-

45 ± 5 %

отн.

95 ± 5 %

отн.

ГСО 10550-2014

Дихлорметан

CH2CL2

от 0 до 500 млн'1 (от 0 до 1767 мг/м3)

Азот

-

-

О.ч., сорт 1,2 по

ГОСТ 9293-74

230 ± 5 %

отн.

480 ± 5 %

отн.

ГСО 10550-2014

Хлорметан СНзС1

от 0 до 500 млн'1 (от 0 до 1050 мг/м3)

Воздух

-

-

кл.1, 2 по ГОСТ

17433-80

230 ± 5 %

отн.

480 ± 5 %

отн.

ГСО 10550-2014

от 0 до 50 млн'1

Воздух

-

-

кл.1, 2 по ГОСТ

17433-80

Тетрагидротиофен

(от 0 до 175 мг/м3)

-

23 ± 5 %

48 ± 5 %

ГСО 10538-2014

C4H8S

отн.

отн.

Приложение Б

(рекомендуемое) Метрологические характеристики газоанализаторов универсальных Эколаб плюс

Таблица Б.1. - Метрологические характеристики газоанализаторов

Наименование измеряемого вещества

Диапазон измерения

Значение приведенной к верхнему пределу измерений погрешности, %

Время установления показаний

(Тод), с

1

2

3

4

Азота диоксид NO2

от 0 до 500 млн’1 (от 0 до 956 мг/м3)

±15

90

Азота оксид NO

от 0 до 2000 млн’1 (от 0 до 2495 мг/м3)

±15

90

Акролеин С3Н4О

от 0 до 4 млн’1 (от 0 до 9,3 мг/м3)

±15

90

Аммиак NH3

от 0 до 10000 млн’1 (от 0 до 7080 мг/м3) от 0 до 100% НКПР (от 0 до 150000 млн’1)

±15

90

Ангидрид сернистый (Серы диоксид) SO2

от 0 до 10000 млн’1 (от 0 до 26630 мг/м3)

±15

90

Ацетон(Пропан-2-он)

СзН6О

от 0 до 4000 млн’1 (от 0 до 9640 мг/м3) от 0 до 100% НКПР (от 0 до 21500 млн’1)

±15

30

Бензин (по пропану)

от 0 до 2000 млн'1 (от 0 до 8000 мг/м3)

±15

30

Бензол СбНб

от 0 до 100% НКПР (от 0 до 12000 млн’от 0 до 1,2 об.д. %) от 0 до 49000 мг/м(от 0 до 15000 млн’1)

±15

30

Бром ВГ2

от 0 до 10 млн’1 от 0 до 5 млн’(от 0 до 33 мг/м3)

±15

90

Бутан С4Н10

от 0 до 14000 млн’1 (от 0 до 100% НКПР от 0 до 1,4 об.д. % от 0 до 33755 мг/м3)

±15

30

Бутилацетат С6Н12О2

от 0 до 1000 млн’1 (от 0 до 4850 мг/м3) от 0 до 100% НКПР (от 0 до 13000 млн’1)

±15

30

Водород Н2

от 0 до 1672 мг/м3

(от 100 до 20000 млн'1) от 0 до 100% НКПР

(от 0 до 40000 млн’1)

±15

30

Наименование измеряемого вещества

Диапазон измерения

Значение приведенной к верхнему пределу измерений погрешности, %

Время установления показаний

(Тод), с

1

2

3

4

Винилацетат (Этенилацетат) СШбСЬ

от 0 до 200 млн’1 (от 0 до 720 мг/м3)

±15

30

Гексан СвНм

от 0 до 10000 млн'1 (от 0 до 1,0 об.д. % от 0 до 100% НКПР от 0 до 35751 мг/м3)

±15

30

Дигидросульфид (Сероводород) H2S

от 0 до 10000 млн’1 (от 0 до 14167 мг/м3)

±15

30

Дизельное топливо (по пропану)

от 0 до 14000 млн’1 (от 0 до 1,4 об.д. %) от 0 до 50050 мг/м3

±15

30

Капролактам CeHnNO (по изобутилену)

от 0 до 200 млн’1 от 0 до 400 млн'(от 0 до 950мг/м3)

±15

30

Керосин (по пропану)

от 0 до 14000 млн’1 (от 0 до 1,4 об.д. %) от 0 до 66000 мг/м3

±15

30

Кислота уксусная С2Н4О2

от 0 до 100 млн’1 (от 0 до 250 мг/м3)

±15

30

Ксилол (Диметилбензол) CsHio

от 0 до 100% НКПР (от 0 до 10000 млн’1) от 0 до 1000 млн’(от 0 до 4440 мг/м3)

±15

30

Метилмеркаптан CH3SH

от 0 до 16 млн’1 (от 0 до 32 мг/м3)

±15

90

Метан СН4

от 0 до 50000 млн’1 (от 0 до 100% НКПР от 0 до 33300 мг/м3)

±15

30

Метанол СНзОН

от 0 до 2,75 % об. д. (от 0 до 50% НКПР от 0 до 36550 мг/м3)

±15

30

Метилбензол (Толуол)

С7Н8

от 0 до 1000 млн’1 (от 0 до 3830 мг/м3) от 0 до 100% НКПР (от 0 до 11000 млн’1)

±15

30

Метил-2-метилпропеноат (метилметакрилат) С5Н8О2

от 0 до 200 млн'1 (от 0 до 830 мг/м3)

±15

90

Озон Оз

от 0 до 5 млн’1 (от 0 до 10 мг/м3)

±15

90

Пропан СзН8

от Одо 100% НКПР (от 0 до 20000 млн’1

от 0 до 2 об.д. % от 0 до 36590 мг/м3)

±15

30

Наименование измеряемого вещества

Диапазон измерения

Значение приведенной к верхнему пределу измерений погрешности, %

Время установления показаний

(Тод), с

1

2

3

4

Стирол (Этенилбензол)

С8Н8

от 0 до 200 млн’1 (от 0 до 864 мг/м3)

±15

30

Уайт-спирит (по изобутилену)

от 0 до 6000 млн’1 (от 0 до 36750 мг/м3)

±15

30

Углеводороды С1-С5 (по метану)

от 0 до 140000 млн’1 (от 0 до 93160 мг/м3)

±15

30

Углеводороды Сi-Сю (по гексану)

от 0 до 6000 млн’1 (от 0 до 21450 мг/м3)

±15

30

Углеводороды Сб-Сю (по гексану)

от 0 до 6000 млн’1 (от 0 до 21450 мг/м3)

±15

30

Углерода диоксид СО2

от 0 до 100 об.д. % (от 0 до 1825717 мг/м3)

±15

90

Углерод оксид (Угарный газ) СО

от 0 до 10000 млн’1 (от 0 до 11644 мг/м3)

±15

90

Фенол (Гидроксибензол)

СбН5ОН

от 0 до 6 млн’1 (от 0 до 23,4 мг/м3)

±15

30

Формальдегид СН2О

от 0 до 80 млн’1 (от 0 до 100 мг/м3)

±15

30

Фтороводород (Гидрофторид) HF

от 0 до 10 млн’1 (от 0 до 8,3 мг/м3)

±15

90

Хлор CI2

от 0 до 5000 млн’1 (от 0 до 7352 мг/м3)

±15

90

Хлороводород (Гидрохлорид) НС1

от 0 до 3000 млн’1 (от 0 до 4537 мг/м3)

±15

90

Элегаз (Сера гексафторид) SF6

от 0 до 100000 млн’1 (от 0 до 607180 мг/м3)

±15

90

Этанол (Этиловый спирт) С2Н5ОН

от 0 до 15500 млн'1 (от 0 до 50% НКПР от 0 до 1,5 об.д. % от 0 до 28667 мг/м3)

±15

30

Этилацетат C/iHsCh

от 0 до 1000 млн’1 (от 0 до 3670 мг/м3)

±15

90

Наименование измеряемого вещества

Диапазон измерения

Значение приведенной к верхнему пределу измерений погрешности, %

Время установления показаний

(То,9), с

1

2

3

4

Этилацетат СдШОг

от 0 до 100% НКПР (от 0 до 21000 млн'1)

±15

30

Этилбензол CsHio

от 0 до 1000 млн'1 (от 0 до 4440 мг/м3)

±15

30

Этен (Этилен) С2Н4

от 0 до 23000 млн'1 (от 0 до 2,3 об.д. % от 0 до 26763 мг/м3)

±15

30

Этилена оксид С2Н4О

от 0 до 26000 млн'1 (от 0 до 2,6 об.д. % от 0 до 100% НКПР от 0 до 47630 мг/м3)

±15

30

Углерода дисульфид CS2

от 0 до 500 млн'1 (от 0 до 1580 мг/м3)

±15

90

Кислота синильная HCN

от 0 до 100 млн’1 (от 0 до 112 мг/м3)

±15

90

Моносилан SiH4

от 0 до 200 млн'1 (от 0 до 267 мг/м3)

±15

90

Летучие органические соединения (по метилмеркаптану)

от 0 до 10000 млн'1

±15

90

Изобутан i-C4Hio

от 0 до 100% НКПР (от 0 до 13000 млн'от 0 до 1,3 об.д. % от 0 до 31344мг/м3)

±15

30

Пентан С5Н12

от 0 до 14000 млн'1 (от 0 до 1,4 об.д. % от 0 до 100% НКПР от 0 до 41903 мг/м3)

±15

30

Этан СгНб

от 0 до 25000 млн'1 (от 0 до 2,5 об.д. % от 0 до 100% НКПР от 0 до 31186 мг/м3)

±15

30

Пропилен СзНб

от 0 до 20000 млн'1 (от 0 до 2,0 об.д. % от 0 до 100% НКПР от 0 до З4967мг/м3)

±15

30

Гептан С7Н16

от 0 до 11000 млн'1 (от 0 до 1,1 об.д. % от 0 до 100% НКПР от 0 до 45824/м3)

±15

30

Кислород О2

от 0 до 100 об.д. % (от 0 до 663706 мг/м3)

±15

90

Хлоровинил C2H3CI

от 0 до 100 млн'1 (от 0 до 260 мг/м3)

±15

90

Наименование измеряемого вещества

Диапазон измерения

Значение приведенной к верхнему пределу измерений погрешности, %

Время установления показаний

(Тод), с

1

2

3

4

Дихлорметан CH2CI2

от 0 до 500 млн’1 (от 0 до 1767 мг/м3)

±15

90

Хлорметан CH3CI

от 0 до 500 млн’1 (от 0 до 1050 мг/м3)

±15

90

Тетрагидротиофен C4H8S

от 0 до 50 млн’1 (от 0 до 175 мг/м3)

±15

90

Примечание:

  • - диапазоны измерений конкретных газоанализаторов можно изменять внутри указанных в таблице диапазонов;

  • - при контроле компонентов, указанных в Руководстве по эксплуатации, но не приведённых в таблице, газоанализаторы применяются для определения содержания компонентов по методикам выполнения измерений (МИ), разработанным и аттестованным в соответствии с ГОСТ Р 8.563-2009.

Приложение В (обязательное) Схема подачи ГС на газоанализатор

1 - источник ГС (баллон или генератор); 2 - редуктор баллонный (только для подачи ГС из баллонов под давлением); 3 - вентиль точной регулировки (только для подачи ГС из баллонов под давлением); 4 - ротаметр; 5 - газоанализатор; 6 - doc станция

Рисунок В.1 - Рекомендуемая схема подачи ГС на вход газоанализаторов универсальных Эколаб плюс

19

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
