Калибраторы векторных измерителей параметров электрических систем Fluke 6135A/PMU

Методика поверки

4 р .GbAQcLSl - ЛСЬ

Москва

Настоящая методика распространяется на калибраторы векторных измерителей параметров электрических систем Fluke 6135A/PMU (далее - Калибраторы), предназначен для испытаний и калибровки векторных измерителей параметров режима электроэнергетических систем (фазоров), которые применяются для векторного измерения напряжения и тока в узлах и ветвях энергосистем. Калибратор воспроизводит статические и динамические условия, в которых фазоры могут находиться в процессе эксплуатации.

Интервал между поверками составляет 1год.

В состав Калибратора входит калибратор электрической мощности Fluke 6105А с двумя вспомогательными блоками Fluke6106A (Госреестр № 51159-12). Но их работа в составе Калибратора гарантируется изготовителем только при условии проведения их совместной заводской калибровки непосредственно в составе конкретного экземпляра Калибратора Fluke 6135A/PMU.

При проведении первичной и периодической поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1

• 3.1 При проведении поверки используются средства измерений (далее - СИ), указанные в таблице 2.

• 3.2 Поверка осуществляется с комплектом кабелей и разъемов, входящих в состав применяемых СИ и поверяемых СИ.

• 3.3 Средства измерений, используемые при проведении поверки, должны быть исправны и поверены.

• 3.4 Работа со средствами измерений должна проводиться в соответствии с требованиями их эксплуатационной документации.

• 3.5 Допускается использование других вновь разработанных или находящихся в применении СИ с характеристиками, не уступающими указанным в таблице 2.

Таблица 2 - Средства поверки Калибратора

• 4.1 Поверку могут проводить лица, аттестованные в качестве поверителей и имеющие практический опыт в области радиотехнических или электрических измерений.

• 4.2 К поверке допускаются лица, прошедшие инструктаж по технике безопасности при работе на электроустановках. Все работающие должны иметь квалификационную группу по электробезопасности не ниже третьей.

• 4.3 К работе допускаются лица, предварительно изучившие руководство по эксплуатации поверяемого СИ, а также правила пользования испытательной аппаратурой.

• 5.1 При проведении поверки должны быть соблюдены общие правила по технике безопасности в соответствии с ГОСТ 12.2.003-91 и ГОСТ 12.3.019-80.

• 5.2 Основные требования и необходимые условия для обеспечения безопасности во время проведения поверки:

• - условия поверки должны соответствовать требованиям, установленным в стандартах безопасности труда: «Санитарные правила организации технологических процессов и гигиенические требования к производственному оборудованию 1043-73»;

• - на рабочем месте должна быть обеспечена освещенность (общая и местная) согласно СниП 11-4-79 «Строительные нормы и правила. Естественное и искусственное

освещение. Нормы проектирования»;

• - микроклимат в воздухе рабочей зоны должен соответствовать ГОСТ 12.1.005-88;

• - в части электробезопасности должны быть соблюдены требования действующих «Правил технической эксплуатации электроустановок потребителей» и «Правил безопасной эксплуатации электроустановок потребителей» ДНАОП 0.00-1.21-98.

• 5.3 Следует проверить надежность защитного заземления. Заземление необходимо производить раньше других присоединений, отсоединение заземления - после всех отсоединений в соответствии с ГОСТ 12.1.030-81.

При использовании СИ совместно с другими СИ или включении его в состав установки необходимо заземлить все СИ в соответствии с ГОСТ 12.1.030-81.

• 5.4 Сборку рабочего места, подключение к цепи питания, производить только исправными кабелями, не имеющими повреждения изоляции. Все контактные соединения должны быть надёжно затянуты. При подключении оборудования к цепи питания должно быть выполнено защитное зануление приборного стола.

• 5.5   При работе, после подачи тока, запрещается производить стыковку или расстыковку соединителей.

• 5.6 Категорически запрещается применение нестандартных предохранителей, самодельных кабелей без соединителей и соединительных проводов без наконечников.

• 5.7 Запрещается пользование неисправными приспособлениями, инструментами, а также СИ, срок поверки которых истёк.

При проведении поверки должны соблюдаться нормальные условия, указанные в таблице 3, или иные условия, оговоренные при описании отдельных операций поверки.

Таблица 3 - Условия проведения поверки

• 7.1 Перед проведением поверки следует изучить технические описания и руководства по эксплуатации на поверяемые СИ и средства поверки.

• 7.2 Перед проведением поверки должны быть подготовлены вспомогательные устройства из комплектов поверяемых СИ и применяемых СИ.

• 7.3 Перед проведением поверки поверяемые СИ и средства поверки должны быть заземлены и выдержаны во включенном состоянии в течение времени, указанного в нормативно-технической документации на поверяемые СИ и применяемые СИ.

• 8  ПРОВЕДЕНИЕ ПОВЕРКИ

• 8.1.1 Комплектность поверяемых СИ должна соответствовать комплектации, указанной в их технической или эксплуатационной документации.

• 8.1.2 При проведении внешнего осмотра должны быть проверены:

отсутствие видимых механических повреждений корпуса, лицевой панели, органов управления, все надписи на панелях должны быть четкими и ясными;

наличие и целостность пломб;

наличие и прочность крепления органов управления и коммутации;

все разъемы, клеммы и измерительные провода не должны иметь повреждений и должны быть чистыми.

Приборы, имеющие дефекты, бракуются и направляются в ремонт.

• 8.2.1 Опробование и проверку работоспособности проводят в соответствии с руководством пользователя на поверяемые СИ.

В состав калибратора векторных измерителей параметров электрических систем Fluke 6135A/PMU входят калибраторы электрической мощности Fluke 6105А (1 штука) и Fluke6106A (2 штуки), которые зарегистрированы с Госреестре СИ РФ в качестве самостоятельных средств измерения и имеют собственную методику поверки. Поверка калибратора векторных измерителей параметров электрических систем Fluke 6135A/PMU проводится только после поверки входящих в его состав калибраторов электрической мощности Fluke 6105А и Fluke 6106А.

• 8.3.1.1 Подключить вход канала 1 осциллографа к выходному разъему опорного сигнала фазы на задней панели блока 6105А, используя тройник для сохранения имеющегося соединения.

• 8.3.1.2 Подключить вход второго канала осциллографа к выходу сигналов 1 с (PPS) внешнего источника, синхронизованного с универсальной шкалой времени (UTC).

• 8.3.1.3 Вход внешнего триггера осциллографа подключить к разъему AUX OUT В на задней панели блока синхронизации (доступ со стороны левой боковой панели Калибратора).

• 8.3.1.4 Запустить клиентское программное обеспечение и установить соединение с регистратором векторных параметров.

• 8.3.1.5 Выбрать Test > Customize (Тест > Адаптация к требованиям пользователя) и запустить Single Tests > Steady State Tests (Одиночные тесты > Тесты в установившемся режиме).

• 8.3.1.6 В General Parameters (Общие параметры), Test Timing menu (Меню синхронизации теста) задать Test Duration (Продолжительность теста) 5 seconds (5 секунд).

• 8.3.1.7 В меню Test Parameters (Параметры теста) установить следующие значения: -Input Frequency (Входная частота): номинальное значение частоты (50 или 60 Гц) -Phase Shift (Сдвиг фазы): -90 °

-Voltage and Magnitude Index (Напряжение и индекс величины): 100 %

-Current and Magnitude Index (Ток и индекс величины): 100 %

-Harmonic Index (Индекс гармоники): 0 -Interharmonic Index (Индекс интергармоники): 0

• 8.3.1.8 Запустить тест нажатием Run Test (Запустить тест).

• 8.3.1.9 После запуска измерить время от положительного фронта 1 PPS до положительного фронта опорного сигнала фазы. Если фронт опорного сигнала фазы возникнет до фронта 1 PPS, время считается отрицательным.

• 8.3.1.10 Запишите измеренное время как "Physical time difference (Разность физического времени)" в таблицу 4.

• 8.3.1.11 Тест считается пройденным, если разница по времени составляет

менее ± 1 мкс.

• 8.3.1.12 Отключите вход внешнего триггера осциллографа от разъема AUX OUT В.

• 8.3.2.1 Данный тест измеряет погрешность синхронизации ввода данных в математическую модель с сигналом выхода STU_TRefp.

• 8.3.2.2 Откройте файл: C:\ProgramData\Fluke\PMUCal\Logs\TO time stamp.txt.

• 8.3.2.3 Значение “Diff” (3-й параметр, "разность") указывается в секундах. Запишите разницу в "Model time difference (Разность времени модели)" в таблицу 4.

• 8.3.2.4 Если абсолютное время STU_Refp является более ранним, чем STU_T0, время считается отрицательным.

• 8.3.2.5 Тест считается пройденным, если разница между "Physical time difference (Разностью физического времени)" и "Model time difference (Разностью времени модели)" составляет менее 525 нс (525 нс эквивалентны менее чем 0,02 % TVE).

Таблица 4 - Проверка синхронизации

• 8.3.3.1 Данный тест проверяет задержку скачкообразных изменений на аналоговом выходе 6135А относительно 1 PPS. Целью является сравнение времени скачка относительно 1 PPS с временной меткой STU_T0. Для тестов используются скачки фазы напряжения ±10° в моменты времени, приблизительно соответствующим нулевым мгновенным значениям напряжения близи превышения нулевого напряжения. Требуется проверить шаг на каждом из трех выходов напряжения для проверки временной ошибки триггера от STU и задержки в триггерных цепях 6135А.

• 8.3.3.2 Для запуска осциллографа используется сигнал TRIG OUT с задней панели блока 6105А.

• 8.3.3.3 Описанные ниже настройки подходят для измерений, при которых подключенное к измерителю векторных параметров номинальное напряжение составляет 70 В или 100 В. Если номинальное напряжение превышает 100 В, установите номинальное значение на 70 В на экране технических параметров клиентского программного обеспечения. Результаты измерителя векторных параметров не будут корректными, но для целей проводимой поверки это не имеет значения.

• 8.3.3.4 Подключить вход 2 осциллографа к выходу 1 PPS.

• 8.3.3.5 Запустить клиентское программное обеспечение и установить соединение с регистратором векторных параметров.

• 8.3.3.6 Выбрать Test > Customize (Тест > Настройка) и запустить Single Tests > Step Tests (Одиночные тесты > Пошаговые тесты).

• 8.3.3.7 В меню General Parameters, Test Timing (Общие параметры, Синхронизация теста) установить значение Test Duration (Продолжительность теста) 3 секунды.

• 8.3.3.8 Для выхода L1V:

• 8.3.3.8.1 Подключить вход канала 1 осциллографа к клеммам L1V на панели Calibration System Input/Output (Входы и выходы системы калибровки) (с правой стороны системы).

• 8.3.3.8.2 В меню Test Parameters (Параметры теста) установить следующие значения:

Input Frequency (Входная частота): номинальную частоту (50 или 60 Гц)

Phase Shift (Сдвиг фазы): -90°

Phase Step Size (Размер шага фазы): 10°

Amplitude Step Size (Размер шага амплитуды): 0

Step Time (Время шага): 1

Number of Steps (Количество шагов): 1

• 8.3.3.8.3 Нажать Run Test (Запустить тест).

• 8.3.3.8.4 Ровно через одну секунду после запуска скачек фазы будет виден на экране.

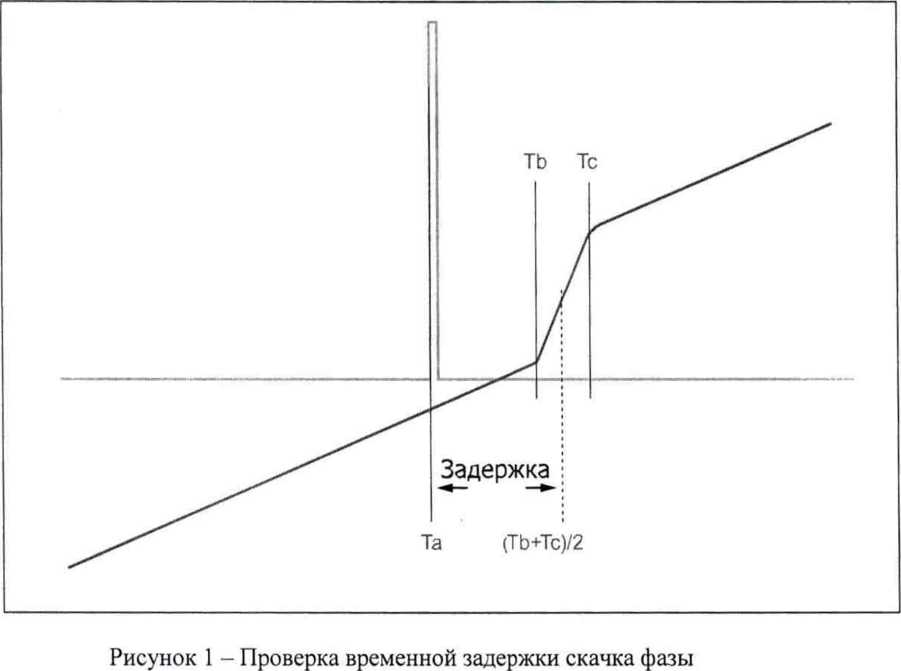

• 8.3.3.8.5 Измерить и записать в таблицу 5 значения Та, ТЬ и Тс для L1V, необходимые пояснения даны на рисунке 1. Рассчитать задержку по формуле: Dtff = (ТЬ + Тс}/2- Та

Таблица 5 - Задержка скачка фазы

• 8.3.3.9 Повторить измерения для выходов L2V и L3V, заменив значение фазового угла в соответствии с первой колонкой таблицы 5. Задержки времени Diff для каждого выхода не должны превышать 200 мкс.



• 9.1 При положительных результатах поверки выдается свидетельство о поверке установленной формы и (или) ставится клеймо или делается запись о результатах и дате поверки в паспорте СИ. При этом запись должна быть удостоверена клеймом.

• 9.2 Результаты измерений, полученные в процессе поверки, заносят в протокол произвольной формы. При необходимости к свидетельству может быть приложен протокол поверки.

• 9.3 В случае отрицательных результатов поверки СИ признается непригодным и выдается извещение о непригодности с указанием причин непригодности и данное СИ запрещается к выпуску в обращение и к применению.
