Методика поверки «ГСИ. Анализаторы диффузионного водорода G4 PHOENIX DH» (РТ-МП-2303-448-2016)

Методика поверки

Тип документа

ГСИ. Анализаторы диффузионного водорода G4 PHOENIX DH

Наименование

РТ-МП-2303-448-2016

Обозначение документа

ФБУ «Ростест-Москва»

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



ФШН.1ЫКЖ АГЕНТСТВО НО ПАНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ

♦ ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ»

(ФБУ .РОСТЕСТ - МОСКВА»)

УТВЕРЖДАЮ Заместитель

Государственная система обеспечения единства измерении

Анализаторы диффузионного водорода G4 PHOENIX DH

Методика поверки

РТ- МП- 2303- 448 -2016

л р.3'16

г. Москва 2016 г.

РТ-МП-2303-448 -2015

лист 2

Всего листов 6

Настоящая методика распространяется на анализаторы диффузионного водорода G4 PHOENIX DH, предназначенные для измерения массовой доли диффузионного водорода в твердых материалах, и устанавливает методы и средства их первичной и периодической поверки.

Интервал между поверками 1 год.

1 ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта НД по поверке

Обязательность проведения операции при

первичной поверке

периодической поверке

1. Подготовка к поверке

6

Да

Да

2. Внешний осмотр

7.1

Да

Да

3.Опробование.

7.2

Да

Да

4. Определение относительного СКО случайной составляющей погрешности выходного сигнала, %

7.4

Да

Да

5. Оформление результатов поверки

8

Да

Да

2 СРЕДСТВА ПОВЕРКИ

При проведении поверки применяют средства измерений и вспомогательные устройства приведенные в таблице 2.

Таблица 2 - Средства измерений

Наименование

Номер пункта НД по поверке

Водород газообразный чистый высшего сорта (ГОСТ Р 51673-2000)

7.3

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К проведению поверки допускают поверителей, изучивших настоящую методику поверки и руководство по эксплуатации, имеющих стаж работы по данному виду измерений не менее одного года.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки анализатора должны соблюдаться требования безопасности согласно эксплуатационной документации, а также правила техники безопасности, принятые на предприятии, эксплуатирующем анализаторы.

лист 3

Всего листов 6

5 УСЛОВИЯ ПОВЕРКИ
  • 5.1 Поверка анализатора должна проводиться при следующих внешних условиях:

температура окружающего воздуха, °C                      25 ±

относительная влажность, %                                 30 4-

напряжение питания, В                                    220 ±

частота, Гц

  • 5.2. В помещении, где производится поверка, не должно быть повышенных уровней электромагнитного излучения, шума и вибрации.

  • 5.3. Не допускается попадание на анализатор прямых солнечных лучей.

6 ПОДГОТОВКА К ПОВЕРКЕ
  • 6.1 Для проведения поверки представляется следующая документация:

  • - руководство по эксплуатации;

  • - описание типа;

  • - методика поверки.

  • 6.1. Подготовить анализатор к работе согласно руководства по его эксплуатации.

  • 6.2. Включить и прогреть его в течение 2-ух часов.

  • 7 ПРОВЕДЕНИЕ ПОВЕРКИ

7.1 Внешний осмотр

При внешнем осмотре должно быть установлено:

  • - отсутствие механических повреждений корпуса, ручек управления и соединительных проводов;

  • - наличие маркировки (наименование или товарный знак завода-изготовителя, тип и заводской номер прибора).

7.2 Опробование.
  • 7.2.1 Опробование проводится по п. 10 РЭ.

При опробовании должно быть установлено:

  • - правильность работы управляющей программы, правильность отработки аварийных сообщений при проведении измерений;

  • - правильность выводимой на дисплей информации.

  • 7.2.2 Провести идентификацию ПО.

При печати результатов измерения на бланке печатается идентификатор ПО, который должен совпадать с заводским номером СИ.

Результат опробования считается положительным, если заданная программа измерения выполняется без сбоев и идентификатор ПО соответствует поверяемому СИ.

7.3. Определение предела относительного СКО результатов измерений выходного сигнала.

7.3.1 Провести градуировку анализатора п. 10.4 РЭ по 10 различным объёмам газа. Каждый объём газа измерить 5 раз.

лист 4

Всего листов 6

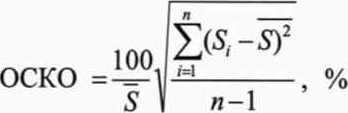

  • 7.3.2 Рассчитать относительное СКО случайной составляющей погрешности измерения по интегралу выходного сигнала считанному с экрана монитора для каждого объёма газа по формуле:

где: п - число наблюдений 5,

S - среднее арифметическое из 5 результатов наблюдений считанное с

экрана монитора.

Sj - результат i - го наблюдения.

  • 7.3.3 Подключить к анализатору трубчатую электрическую печь сопротивления согласно руководству по эксплуатации.

  • 7.3.4 Провести градуировку анализатора по 10 различным объёмам газа. Каждый объём газа измерить 5 раз.

  • 7.3.5 Рассчитать относительное СКО случайной составляющей погрешности измерения по интегралу выходного сигнала считанному с экрана монитора для каждого объёма газа по формуле:

где: п - число наблюдений 5,

S - среднее арифметическое из 5 результатов измерений считанное с экрана монитора.

Sj - результат i - го наблюдения

Принять за ОСКО измерений максимальное значение из полученных по серии измерений.

Результат поверки считается положительным, если максимальное относительное СКО результатов измерений выходного сигнала не превышает 3,0 %.

лист 5

Всего листов 6

8. Оформление результатов поверки.
  • 8.1. При положительных результатах поверки анализаторы диффузионного водорода G4 PHOENIX DH признаются годными, и на них выдаётся свидетельство о поверке по форме, согласно приказа 1815 Минпромторга России.

Знак поверки наносится на свидетельство.

  • 8.2.  Анализаторы диффузионного водорода G4 PHOENIX DH не удовлетворяющие хотя бы одному из требований п.п.7.1 - 7.3 настоящей методики, признаются непригодными и к применению не допускаются. Отрицательные результаты поверки оформляются выдачей извещения о непригодности.

Начальник лаборатории № 448

ФБУ «Ростест-Москва»

Инженер по метрологии

1 категории лаборатории № 448

В. Квачев

В.А. Механникова

лист 6

Всего листов 6

ПРОТОКОЛ ПОВЕРКИ №

Средство измерений Заводской номер Принадлежащее Средства поверки: Условия поверки:

Результаты поверки:

  • 1. Внешний осмотр-----годен (брак)

  • 2. Опробование -----годен (брак)

  • 3. Определение относительного СКО случайной составляющей погрешности измерения

Результат поверки:

Максимальное относительное СКО случайной составляющей погрешности измерения

ЗАКЛЮЧЕНИЕ

Годен / негоден

СВИДЕТЕЛЬСТВО

Поверитель
