  • I. ВВЕДЕНИЕ

  • 1.1. Настоящий паспорт предназначен для изучения технических характеристик, устройства и принципа действия секундомера электронного цифрового СЭЦ-IOOOO или СЭЦ-IOOOO Щ (в дальнейшем - секундомер) и содержит сведения о порядке работы, мерах безопасности при работе с секундомером, способах устранения неисправностей и поверке секундомера.

    • 1.2, К настоящем паспорте приняты следующие сокращения и условные обозначения:

БИ - блок индикации;

ГИ - генератор импульсов;

ДЧ - датчик частоты;

м/с - микросхема;

СС - схема совпадения;

УИ - устройство индикации;

УН - устройство питания;

УУ - устройство управления;

УУИ - устройство управления индикацией;

ФИ - формирователь импульсов;

уровень "О" (импульс ”0") - уровень (импульс)напряжением не более +2 В по отношению к потенциалу цепи ”-9 В";

уровень "I" (импульс "I") - уровень (импульс) напряжением не менее*з-7 В по отношению к потенциалу цепи "-9 В"

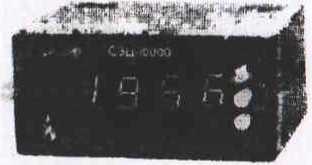

Рис.1. Секундомер электронный цифровой СЭЦ-IOOOO

  • 2. НА ЗНАЧЕНИЕ

    • 2.1. Секундомер предназначен для намерения интервалов времени и индикации результатов измерения в цифровой форме.

    • 2.2. Секундомер может быть использован для измерения времени срабатывания электромагнитных реле постоянного и переменного тока, длительности однократных электрических импульсов, суммарной длительности пакета электрических импульсов и т.п.

    • 2.3. Условия эксплуатации секундомера:

температура окружающего воздуха от минус 10 до 50 °C при скорости изменения температуры до 40 °C за 8 ч;

влажность окружающего воздуха до 95 % при 35 °C и ниже;

атмосферное давление от 84 кПа (630 мм рт.ст.) до 106,7 кПа (800 мм рт.ст.).

  • 3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    • 3.1. Наибольший предел шкалы секундомера 9999 с.

Количество диапазонов измерения 3:

I диапазон до 99,99 с, цена деления шкалы (дискретность отсчета) 0,01 с;

И диапазон - до 999,9 с, цена деления шкалы (дискретность отсчета)0,1 с;

Ш диапазон - до 9999 с, цена деления шкалы (дискретность отсчета) 1с.

Переход с диапазона на диапазон автоматический.

  • 3.2. Допускаемая относительная погрешность секундомера

д

Ь =           + Р-»

где: А - максимальная систематическая погрешность секундомера;

t - измеряемый интервал времени;

В - относительная погрешность задающего генератора.

Величина Л не превышает значений:

в I диапазоне +0,02 с;

во И диапазоне +0,1 с;

в 11J диапазоне +1 с.

Величина В не превышает значений:

при температуре (23+5) °C - 5-1С;

при температуре от минус 10 до 50 °C - 5-10“°.

  • 3.3. Индикация - цифровая десятичная четырехрезрядная.

  • 3.4. Работа секундомера может осуществляться в одном из трех режимов:

в режиме ручного управления - при помощи кнрпок. расположенных на секундомере;

в режиме дистанционного управления - при помощи коммутационных устройств, подключаемых к внешнему разъему секундомера;

в режиме автоматического управления - при помощи электрических сигналов, подаваемых на измерительные входа секундомера.

  • 3.5. Нормальная работа секундомера обеспечивается при подаче на измерительные входы сигналов, соответствующих значениям, приведенным в нижесл едущей таблице.

    Л входа

    Эффективное напряжение переменного входного сигнала, В

    Частота переменного входного сигнала, Гц

    Напряжение постоянного входного сигнала, В

    I

    31,2...39,6

    50...1000

    +12...40

    2

    93.5...I2I

    50...1000

    +36...120

    3

    187...242

    50...1000

    +72...240

  • 3.6. Входное сопротивление секундомера по измерительным входам, не менее:

по входу I - 0,9 кОм;

по входу 2 - 4,4 кОм;

по входу 3-9,7 кОм.

  • 3.7. Основное электрическое питание секундомера осуществляется от однофазной сети переменного тока напряжением (221/33) В, частотой (50+1) Гц с коэффициентом гармоник не более 5 %.

  • 3.8. Мощность, потребляемая от сети,-не более 4 В-А.

  • 3.9. Резервное питание секундомера - от батареи типа "Крона ВЦ" напряжением (9_j) В.

    160

    §

    О

    8]

    X                                                                   1

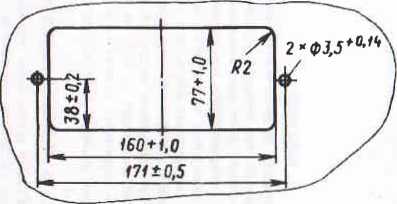

    Рис.2. Габаритный чертеж секундомера и разметка щита иод установку секундомера СЭЦ-ЮОООЦ

При питании от резервного источника обеспечивается измерение интервалов времени и запоминание результатов измерения. Индикация результата измерения осуществляется при включении основного питания.

-  3.10. Мощность, потребляемая секундомером от резервного исто

чника, не более 100 мВт.

3. II. Габаритные размеры и установочные размеры секундомера сии. на рис.2.

  • 3.12. Исполнения секундомера:

СЭЦ-10000 - настольное;

СЭЦ-КООО Щ - щитовое;

  • 3.13. Масса секундомера — не более 1,2 кг.                          <

  • 3.14. Установленная безотказная наработка - 4500 ч.

  • 4. КОМПЛЕКТ ПОСТАВКИ

Секундомер электронный цифровой типа СЗЦ-1СЮ00 или секундомер электронный цифровой типа СЗЦ-10000 Щ

Паспорт Комплект ЗИП: вилка HII2H-I-I7; предохранитель ВП1-1-0.25 А.

  • 5. УСТРОЙСТВО И ПРИНЦИП РАБОТН

    • 5.1. Конструкция

Корпус прибора состоит из двух частей и выполнен из ударопрочного полистирола. Пв нижней части крепится трансформатор питания и держатель предохранителя. В гнездах и пазах нижней части размещены: справа - плата УП с кнопками управления секундомером СЕТЬ, ПУСК и "О", выведенными на передние панель, выполненную в виде светофильтра; впереди, непосредственно за светофильтром, - четыре УУИ с лшинесцентпыми вакуумными индикаторами; слева - плата УУ секундомером; сзади в специальном пазу - разъем входного делителя, под которым имеется отсек для батареи резервного источника -питания.

Устройства, устанавливаемые в нижней части корпуса, фиксируются в коппусе верхней частью, соединяющейся с нижней при помощи двух винтов.

Е щитовом исполнении в сазах боковых стенок устанавливаются угольники для крепления секундомера к приборному щиту.

  • 5.2. Принцип работы

Структурная схема секундомера приведена на рис.З, электрические принципиальные схемы на рис.4...8.

В состав секундомера входят следующие устройства: УУ; ЕМ, включающий в себя УУИ с индикаторами; УП с делителем измерительного входа и органами управления.

Секундомер может работать в одном из трех режимов: ручного, дистанционного и автоматического управления.

Измерительный вход             1          .....................

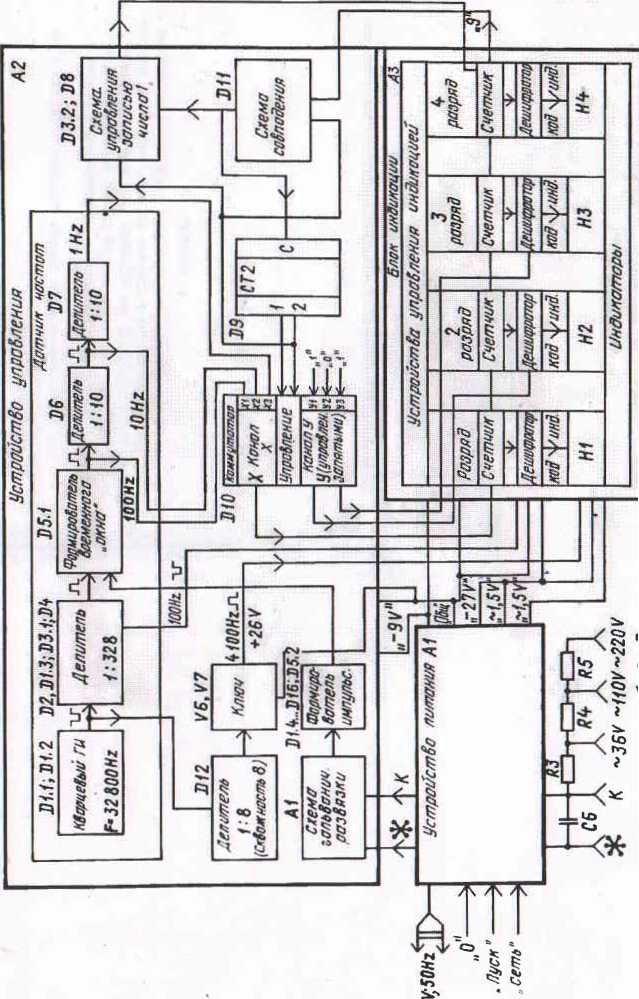

Рис.З. Структурно-функциональная схема секундомера СЭЦ-10000

ntiiwungxn иоид

r-

BnHai/jDdufi cgLujnotiujjfi

I

I

’d

4

1

•§

и

-

rj

5-- Щ th <^IC Т»Э "О ■* -fr

5

1

<r

§ §

* к

5

ii

>=. si

*

1*>*>!/1

И

O1

J

I

-

rsj

о

u>

■•<:

Рис.4. Секундомер электронный цифровой С'СЦ-ЮООС.

Схема электрическая принципиальная

Перечень элементов к схеме электрической принципиальной секундомера электронного цифрового (рис.4)

Обозначение

Не именование

Количество

Примечание

AI

Устройство питания

I-

А2

Устройство управления

Г

АЗ

Блок индикации

I

С

Конденсатор

I

К73П-2-400В-0,01 мкФ+10 %

И

Предохранитель

ВП-1-1-0,25 А

I

Т

Трансформатор питания

I

Х2

Вилка B6.3-0G2

I      Допускается за

мена на вилку ВД1-1

хз

Розетка РПН-1-3

I

Х4

Колодка питания

I

Х5,Х6

Гнездо Ш-1,2

2

В режиме ручного управления интервал времени измеряется нажатием и отпусканием выносной кнопки ПУСК, подключаемой к внешнему разъему секундомера (схемы подключения приведены на рис.9,10).

В режиме автоматического управления.интервал времени измеряется подачей и снятием электрического сигнала в соответствии с п.3.5 на один из входов.

Кварцевый генератор Г/ вырабатывает импульсы стабильной частоты 32800 Гц, которые в ДЧ долятся до частоты 100 Гц, 10 Гц и Т Гц. Интервал времени измеряется путем счете числя импульсов стабильной частоты, проходя:ох за измеряемый интервал времени. В течении первых ICO секунд производится счет импульсов частотой 100 Гц. По истечении 100 секунд счетчик сбрасывается на ноль, в старший разряд записывается число I и запятая переносится на один разряд вправо. В течевие последующих 900 секунд производится счет импульсов частотой 10 Гц. По истечении 1000 секунд счетчик снова обнуляется, в старший разряд записывается число I и запятая переносится на один разряд вправо. В последующем производится счет импульсов частотой 1 Гц.

  • 6.4. Запрещается производить пайку и замену элементов секундомера при подключенных электросети и внешнем разъеме.

7. ПОДГОТОВКА К РАБОТЕ И ПОРЯДОК РАБОТУ

  • 7.1. После нахождения секундомер! в условиях повышенной влажности или пониженной температура необходимо выдержать его в рабочих условиях не менее 4 ч.

  • 7.2. Установите все кнопки в отжатое состояние.

  • 7.3. При необходимости произведите распайку кабельной части разъема секундомера в соответствии со схемой подключения и подключите к разъему секундомера.

  • 7.4. Подключите секундомер к сети переменного тока по п.3.7. Нажмите кнопку СЕТЬ. При этом должны засветиться цифровые индикаторы.

  • 7.5. Нажмите и отпустите кнопку "О". На индикаторах должно установиться показание "00,00".

Секундомер готов к работе.

  • 7.6. Порядок работы секундомера в режиме ручного и дистанционного управления.

  • 7.6.1. Нажмите кнопку ПУСК в начальный момент измеряемого интервала времени (например, в момент старта бегуна). При этом секундомер должен начать отсчет времени.

  • 7.6.2. Отожмите кнопку ПУСК в конечный момент измеряемого интервала времени (например, в момент финиша бегуна). При этом отсчет времени секундомером должен прекратиться, на индикаторах высвечивается величина измеренного интервала времени в секундах.

  • 7.6.3. Для суммирования нескольких интервалов времени повторите операции п. и. 7.6.1, 7.6.2.

  • 7.6.4. Для подготовки секундомера к новому измерению нажмите и отпустите кнопку "О". При этом на индикаторах должно установиться показание "00,СЮ”.

  • 7.6.5. Аналогично можно управлять работой секундомера с поменяю выносных кнопок ПУСК и "О", подключаемых к внешнему разъему 'екундомери.

  • 7.7. Порядок работы с Секундомером в режиме автсмтичосисп.. управления.

  • 7.7.1. При появлении на одном из измерительных входов электрического сигнала по п. 3.5 секундомер начинает отсчет времени.

  • 7.7.2. При пропадании электрического сигнала на измерительном входе секундомер прекращает отсчет времени. На индикаторах высвечивается величина измеренного интервала времени в секундах.

  • 7.7.3. Для подготовки секундомера к новому измерению повторите операции п. 7.С.4.

7.8. Отожмите кнопку СЕТЬ, при этом питание секундомера выключается.

Внимание! С целью предотвращения попадания активных веществ на элементы секундомера следует периодически, не реже одного раза в два месяца, проверять состояние батареи резервного источника питания!

Не допускается использование источника питания с иотекшим сроком годности.

8. ВОЗЮНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

Неисправность, внешнее проявление и дополнительные признаки

Вероятная причина

Метод устранения

Примечание

I. Секундомер не

Вышел из строя

Заменить

работает

предохранитель

2. Не светятся

Вышла из строя

Заменить

индикаторы

м/с D12, тран-

зисторы V6.V7

УУ

транзистор V1,

УЛ

М/с D3

УУИ

3. Не работает

Неисправен внеш-

Заменить

дистанционное

ний разъем

управление

4. Пуда выключении

Разрядилась

Заменить

напряжения сети

батарея резерв-

нарушается работа

ноге питания

счетчика

5. Погрешность

Сбита настройка

Подстроечным

УУ

измерения

квартового

конденсатором

превышает

генератора

CL при помири

допустимую

частотомера ус-

тановить период следования сигнала "I Hi" при температуре

(25_х) °C равный I с+1 мкс

9. СВИДЕТЕЛЬСТВО О ПН-ИЖЕ

за приемку

10.1. Хранение секундомера в упаковке допускает в закрытых

10. ПРАВИЛА ХРАНЕНИЯ, ТРАНСПОРТИРОВАНИЕ

Секундомер электронный цифровой СЭЦ-100 признан годным для эксплуатации

Дата выпуска__________

Подписи лиц, ответственных неотапливаемых помещениях с естественней вентиляцией при температуре окружающего воздуха от минус 50 °C до 40 °C при относительной влажности не более 98 % при 25 °C (среднемесячная влажность не более 80 % при 20 °C) в течение не более 12 месяцев, включая время транспортирования.

  • 10.2. Не допускается хранение секундомера в одном помещении с веществами, вызывающими коррозию.

  • 10.3. Секундомер должен храниться на стеллаже (подставке) высотой не менее 200 мм от уровня пола.

  • 10.4. Транспортирование секундомера в упаковке допускается транспортом любого вида в крытых транспортных средствах.

  • 10.5. При транспортировании секундомера в упаковке допускается температура окружающего воздуха от минус 60 °C до 50 °C при относительной влажности не более 100 % при 25 °C.

Время нахождения секундомера в условиях транспортирования не более I месяца.

  • II. ПОВЕРКА СЕКУНДОМЕРА

    • II.I. В настоящем разделе изложены методы и средства поверки, распространяющиеся на секундомеры электронные цифровые СйЦ-ШООС и ЗЗЦ-10СОО ш.

Периодичность поверки секундомеров - один раз в 2 года.

II.2. Операции и средства поверки

Наименована операции

Номер пункта

Средства поверки и их основное технические характеристики

I. Внешний

II.6.I

осмотр

2. Опробование

II. 6.2

3. Определение

II. 6.3

Частотомер элеифроннс-сче'гный 43-54

погребное-

Погрешность измерения частота

та частота

не более 5-1С“"

задающего

генератора

>должение

Наименование

Номер пункта

^^тайства поверки и их основные

операции

^кшчеокие характеристики

II.6.4

4. Определение погрешности измерения интервалов времени

Генератор импульсов Г-5-60

Погрешность установки частоты 0,0001 %

Амплитуда импульсов до 10 В

Период следования от 0,1 до I07 мкс

Секундомер-калибратор СК-3

Наличие контактного выхода

О

Емкость счетчика 10 импульсов

Погрешность задания интервала вре-мени - не более 3 мс

Плои питания Б5-50

Напряжение до 299 В

Ток нагрузки до 299 мА

Коэффициент пульсаций не более

0,5 %

Примечание. Допускается применение аналогичных приборов других типов, имеющих точность не хуже указанной в данной таблице.

II. 3. При проведении поверки должны быть соблвдеры меры безопасности, указанные в разделе 6 настоящего паспорта.

  • II.4. Условия поверки

При проведении поверки должны быть соблюдены следующие условия: температура окружающего воздуха (23+5) °C;

относительная влажность от 30 до 80 %•, атмосферное давление от 86 до 106,7 кПа; напряжение сети (220+4,4) В;

частота переменного тока электросети (50+0,5) Гц; коэффициент высших гармоник не более 5 %.

  • 11.5. Подготовка к поверке

Перед проведением поверки должны быть выполнены работы по п.п. 7.1...7.5,

  • 11.6. Проведение поверки

  • 11.6.1. При проведении внешнего осмотра должно быть установлено отсутствие механических повреждений корпуса, наличие шюмб

и соответствие комплекта секундомера разделу 4.

  • 11.6.2. Опробование секундомера следует проводить в соответствии с п.7.6.

  • 11.6.3. Определение погрешности частоты задающего генератора проводится путем измерения периода импульсов частоты 1 Гц.

\ / V

Частотомер 43-54 следует подключить к секундомеру в соответствии со схемой рис.II.

Переключатель ВРЕМЯ СЧЕТА - МНОКИТЕЛЬ частотомера устанавливается в положение "I”, переключатель МЕТКА ВРЕМЕНИ - в положение "O.IjuS".

Период импульсов должен быть равен I с с относительной погрешностью не более указанной в п. 3.2 величины В.

  • 11.6.4. Определение погрешности измерения интервалов времени.

К секундомеру следует подключить приборы, перечисленные в п.11.2 в соответствии со схемой рис.12.

С выхода генератора Г5-60 импульсный сигнал частотой 10 кГц подается на ВНЕЫНИя ГЕНЕРАТОР секундомера - калибратора СК-3. Секундомер-калибратор работает в режиме воспроизведения интервалов времени. Переключатель СК-3 МНОШТЕЛЬ устанавливается в ПО

ДО

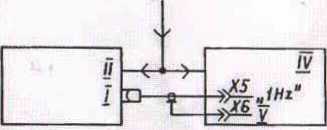

Рис.II. Схема подключения секундомера при проверке погрешности частоты задающего генератора:

I - вход Б; II - частотомеу> 43-54; 111 - сеть 220 В, 50 Гц; 1У - секундомер СЭЦ-10000 (Ki); У - общ.

S

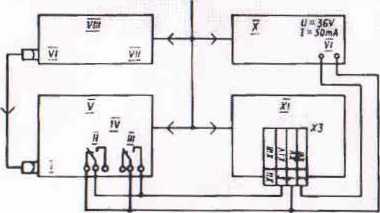

Рис.12. Схема подключения приборов при проверке погрешности секундомеров при работе от сети:

1 - внесший генератор; II - пуск; Ш - стоп; 1У - контактный выход; У - секундомер-калибратор СК-3;, У1 - выход; АН - гвых. 10 кГц;

У.З - генератор импульсов Г5-6С; IX - сеть 22(. В, 50 Пг. X - блок питания Б5-5О; XI - секундомер СЭЦ-ICOOO (Щ); XII - контакт;

XU - цепь; Х1У - вход К; ХУ - вход К; ХУТ - вход ffe В

поженив "100". Кнопка ПУСК испытуемого секундомера должна быть отжата.

Испытания проводятся при установках переключателей СК-3 "009990". "099900", "999000", что соответствует при данной частоте входного сигнала интервалам времени 99,90 с; 999,0 с и 9990 с.

Погрешность секундомера не должна превышать указанной в п.3.2 величины для каждого предела измерения.

  • II.7. Оформление результатов поверки

Сведения о результатах поверки записываются в раздел 12 паспорта и удостоверяются клеймом.

При отрицательных результатах поверки секундомер к применению не допускается и должен быть подвергнут ремонту. После ремонта следует вновь провести поверку секундомера.

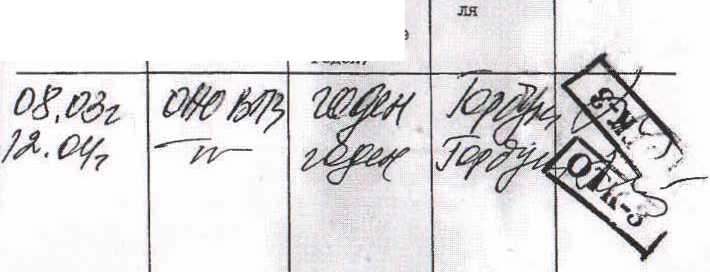

  • 12. СВЕДЕНИЯ О РЕЗУЛЬТАТАХ ПОВЕРКИ

Подпись

Фамилия поверите-

Наименование организации, проводящей поверку

Дата поверки

Заключение результата поверки (годен, не годен)

19

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
