12Л, Поверка генератора производится сдан раз в год,
-
12.2. При периодической поверке генератора должны быть проверены следующие технические характеристики:
диапазон частот генератора; основная погрешность установки частоты; кратковременная нестабильность частоты;
основная погрешность установки опорного напряжения; основная погрешность установки ослабления ступенчатого аттенюатора;
основная погрешность ослабления внешнего аттенюатора; основная погрешность установки коэффициента глубины амплитудной модуляции;
коэффициент нелинейных «искажений формы огибающей при частоте модуляции 1000 Гц;
величина девиации частоты при внешней частотной модуляции; укорочение или затягивание выходного импульса генератора относительно длительности модулирующего импульса,
-
12.3, При поверке генератора должна использоваться контроль-ношзмерительная аппаратура (КИА) с характеристиками, приведенными в табл. 3..
Таблица 3
Наименование КИА |
Тип |
Используемые параметры КИА |
Погрешность |
Примечание |
Ваттметр погло-ш а ем ой м о щн ости термисторный |
МЗ-22 |
> Диапазон частот | 200—400 МГц | ||
Головка терМИ" сториал коаксиалы! а я |
М5-29 |
0,08 (0о^4И—— от измеряемо го напряжения | ||
Вольтметр компенсационный |
ВЗ-24 |
Диапазон частот 12,5—200 МГц | ||
Частотомер электронно - сметный |
43-38 |
Диапазон измеряемые частот j кГц-400 МГц Чувствительность ОД В |
1 счета | |
Генератор парных импульсов |
Г5-26 |
Лл и тел ь но ст ь импульса ОД—1000 мкс |
(0,05^4-0,05) мкс |
П род олжен яе . табл. 3
На именавакне КИА |
Тип | |
Используемые параметра КИА |
Погрешность |
Примечание |
Установка дли калибровки атте-шоа торов |
Д1-9 |
Диапазон частот 12,5-400 МГц 11 р едел ы и з м е р я е-мых ослаблений 100 дБ | ||
' И зм с ригель коэф ф к й и с н т а глубины модуля-НИИ |
С2- 10 к» |
Диапазон частот 12,5-340 МГц |
Прибор должен быть ат-тесто в а н с йог реши остью нс хуже Ц8% | |
Измеритель АМ/ЧМ ‘модуляции |
СКЗ-26 |
Диапазон частот 12,5—400 МГц | ||
Ваттметр по-глотаемой мощности |
М3-НА |
Диапазон частот 12,5-400 МГц |
4% с дополнительной калибров к ОЙ в точке 20 мВт | |
Генератор сиг налов |
Г4-119А |
Диапазон частот 30-200 МГц |
1,5% | |
Генератор сигналов |
Г4-120 |
Диапазон частот 200—400 МГц | ||
Изм е р ит ел ь коэффициента нелинейных искажений |
С6-1А |
Пределы намерения (ОД-5) % |
0,05 % | |
Осциллограф |
С170 |
Поло с а н р о и v с к а к и я 0-50 МГц | ||
Генератор низко часто тп ый |
Г345 |
Выходное напряжение 3.5 В | ||
Головка детек торная |
из комп-плекта УЗ-20 |
Диапазон частот 50.....-400 МГц |
е • |
Ирк м е ч а и я:
L При поверке прибора допускается использование другой аппаратуры, имеющей аналогичные параметры.
2.. Все. приборы, используемые при поверке, должны иметь документы о государственной или ведомственной поверке, проводимой в установленном порядке.
3. При ш>ж|Же необходимо соблюдать меры безопасности, приведенные в разделе 7 настоящего описания,
-
12.4. Поверка -.прибора должна проводиться в нормальных уо лоциях: ...
температура 293±Ж (20±5°С);
относительная влажность воздуха* 65^15%; атмосферное давление 100^4 кшм2 (750±30 мм рт. ст.); напряжение сети 220±4,4 В,
-
12.5. Результаты поверки заносятся в формуляр прибора,
-
12.6. Диапазон частот и запасе перекрытая по краям диапазона и по краям поддиапазонов определяются измерением прибором 43-38 частоты сигнала при установке визира в крайней левой и крайней правой гравированных рисках шкалы генератора. Измерения проводятся на первом поддиапазоне частот.
Результаты измерений считаются удовлетворительными, если измеренные значения частоты равны:
па крайней левой риске шкалы не более 12,2-5 МГц;
на крайней правой риске шкалы не менее. 25,5 МГц.
-
12.7. Основная погрешность установки частоты генератора определяется измерением частоты сигнала прибором 43-38 не менее чем в трех точках каждого поддиапазона генератора. Измерения в каждой точке производятся дважды: при подходе к измеряемому значению частоты справа и слева (ручка «плавно» устанавливается в крайнее левое положение).
Результаты испытаний считаются удовлетворительными, если измеренные значения частоты (f изм) отличаются от установленных по шкале генератора (f ном) более чем на 1%, то есть если
- l00<1*изм
-
12.8. Проверка нестабильности .частоты генератора за 15 мин. работы проводится путем измерения частоты прибором 43*38 в следующей последовательности:
.включается прибор и отмечается время Ту,
по истечении времени То+2 часа производят измерения частоты в течение 45 мни. через каждые 3 мин,. Измерения проводят в крайних точках поддиапазона 12,5—т-25 МГн.
Нестабильность частоты вычисляют как разность между наш-mi и уменьшим наче ям I с ч: и о;хнкыми вте-ченне 15 мин.
Ре \ л зт 4 ы IC !Ы 1 I :чн г стоя 1 ет тор 4 ej шымн, вел* максимальное изменение частоты за любой 15*минутный интервал времени наблюдения не превышает норм, указанных в п. 2,2.4.
-
12.9. Основная погрешность установки опорного значения напряжения на нагрузке 50 Ом-^1% определяется измерением мощности, снимаемой с основного выхода генератора «dBV». Измерения производятся измерителем мощности М3-11 при установке ручки плаы-юго аттенюатора на нуль и на деление 4~1 дБ не менее чем на пяти частотах каждого поддиапазона, включая крайние частоты.
Результаты испытаний считаются удовлетворительными, если измеренные значения мощности (PH;W) отличаются от номинальной мощности (Рном) —20 мВт и при 4 установке ручки плавного аттенюатора на нуль U+1 дВ соответственно) менее, чем на 1 дБ, то есть, если
8U (д®)= Ю lg Zs2M <1
1 изм
Для снижения погрешности измерения необходимо измеритель -мощности М.3-11 дополнительно прокалибровать в точке 20 мВт по методике, изложенной в техническом описании на него.
Основная погрешность установки опорного значения напряжения па нагрузке 75 Ом±1% определяется с помощью вольтметра ВЗ-24 в диапазоне частот генератора до 200 МГц и с помощью измерителя мощности МЗ-22 с термисторной головкой М5-29 в диапазоне частот 200—400 Мгц. Измерения проводятся при установке ручки плавного аттенюатора на нуль и на деление +1 дБ не мё-нее чем на пяти частотах каждого .гюхтиапазона, включая крайние частоты.
Результаты испытаний считаются удовлетворительными, если измеренные значения напряжения (UH3M) в диапазоне частот генератора до ‘200 МГц отличаются от номинального значения напряжения (UH0M) —0,1 В при установке ручки -плавного аттенюатора на нуль и UH0M ==0,089 В при установке ручки плавного аттенюатора на п-1 дБ), а также измеренные значения мощности (Риз.;() в диапазоне частот генератора свыше 200 МГц отличаются от номинальной мощности (Рном)= 133,3 мкВт при установке ручки плавного аттенюатора на нуль и Р|10М =106 мкВт при установке ручки плавного аттенюатора на 4-1 дБ) менее, чем на ±1 дБ, го есть, если
Ви(дБ)=201я^.....4 201?К<1 в диапазоне до 200 МГц,
®U(aB)==10lg4—^ 4- 201§К<1в диапазоне свыше 200 МГц,
1 изм
где К — коэффициент, взятый из поправочного графика, имеющегося в формуляре.
![Руководство по эксплуатации. Генераторы сигналов высокочастотные Г4-107. ОЕИ Аналитика](mp_html/80127160563617eabc38e6_files/80127160563617eabc38e6-3.jpg)
12Л0. Основная погрешность установки ослабления аттенюатора определяется измерением прибором Д1-9 ослабления сигнала, снимаемого с основного выхода генератора «dBV». Измерения проводятся на трех частотах диапазона: 12Д 200? 400 МГц, при. работе генератора в режиме с внешней амплитудной модуляцией напряжением формы «меандр» по структурной схеме, приведенной на рис. 5.
![Руководство по эксплуатации. Генераторы сигналов высокочастотные Г4-107. ОЕИ Аналитика](mp_html/80127160563617eabc38e6_files/80127160563617eabc38e6-4.jpg)

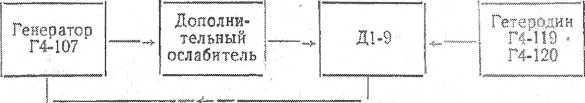

Рис. 5. Структурная схема измерения погрешности ,. установки ослабления аттенюатора.
При измерениях не допускаются повороты ручки плавного аттенюатора.
Последовательность измерений и обработка результатов измерений проводятся в соответствии, с табл. 4.
Балансировка прибора Д1 -9 производится дважды: — при установке аттенюатора прибора Г4-107 на нуль с дополнительным ослаблением 20 дБ на входе Д1-9; — при установке аттенюатора прибора П-107 на 60 дБ и отключенном дополнительном ослабителе и отсчет в дальнейшем ведется относительно этого положения.
С целью исключения случайных ошибок, измерения на больших ослаблениях рекомендуется производить не менее трех раз и за результат измерения брать среднюю величину.
Погрешность ослабления аттенюатора (ДАдБ) вычисляют по формуле (1):
' А х. А й 0 м Ап з м * (1)
где Аком “ номинальное значение ослабления аттенюатора, дБ; Аизм — измеренное значение ослабления аттенюатора, дБ. Результаты испытаний считаются удовлетворительными, если измеренная погрешность ослабления аттенюатора (ДА.П3.М) не превышает величин., указанных в табл. 4 в графе «ДоцустимаяГ-по-грешность».
- ■|..... |
? ■“ ■ |
Таблица 4 | ||||
Дополни тельный ослабитель на входе Д1-9 |
Истанов-кз атте- с нюатора |
Результи- р ру ю шее ослабление,; дБ А нон |
Измеренное ослабление, дБ Аизм |
Погрешность. |
Допустимая погрешность, дБ | |
дБ ' ДА |
1 до 200 МГц |
здиапазоне .200-400 МГц | ||||
_ 20 |
0 |
0 | ||||
20 |
10 |
10 |
±0,8 |
± 1Л | ||
20 20 |
20 21 |
20 21 |
±0,8 ±0.8 |
±1,5 ±1,5 | ||
20 |
22 |
2.2 |
±0.8 |
±1,5 | ||
20 О? |
23 |
23 |
0,8 |
± 1 ,ь | ||
20 |
24 |
24 |
±0.8 |
±1,5 | ||
20 |
25 |
25 |
±0,8 |
± I >5 | ||
20 |
26 |
26 |
±0,8 |
±1,5 | ||
20 20 |
27 |
27 |
±0.8 |
±1,5 | ||
28 |
28 |
±0,8 |
+ 1.5. | |||
.29 |
29 |
±0,8 |
±1,5 | |||
20 |
30 |
30 |
±0,8 |
±1,5 | ||
2.0 |
40 |
40 |
±0,8 |
±1.5 | ||
20 •• • |
50 |
50 |
±0,8 |
±1,5 | ||
20 |
60 |
60 |
±0,8 |
+ 1.5 | ||
0 |
60 |
40 |
±0,8 |
± 1.5 | ||
0 |
70 |
50 |
±0,8 |
±1,5 | ||
0 |
80 |
60 |
±0,84 |
± 1,54 | ||
0 |
90 |
70 - |
±0,9 |
±1,6 « | ||
0 |
100 |
80 |
±1,22 |
±1.92 | ||
о |
НО - |
90 > |
[ +2,07 |
+2,77 | ||
1 -2.3 |
-3,0 | |||||
0 |
1 +4,3 |
+5,0 | ||||
0 |
. И 9 |
99 |
( —6,8 |
—7,5 | ||
1 Зо |
![Руководство по эксплуатации. Генераторы сигналов высокочастотные Г4-107. ОЕИ Аналитика](mp_html/80127160563617eabc38e6_files/80127160563617eabc38e6-5.jpg)
ЮГ Основная погрешность ослабления внешнего аттешоа-гора определяется измерением его ослабления по методике п< 12 10. Измерения проводятся на трех частотах диапазона генератора, включая точку 400 МГц при ослаблении внутреннего ат-тешюатора прибора Г4-107 20 дБ..
Результаты испытаний считаются удовлетворительными, если измеренное значение ослабления отличается от указанного в паспорте прибора не более чем на ±0,5 дБ,
12.12» Пределы регулировки и основная погрешность установки коэффициента глубины амплитудной модуляции определяются измеренном действительного коэффициента глубины модуляции выходного сигнала генератора с помощью измерителя коэффициента глубины модуляции С2-10 (с приставкой ЁС-2). Измерения ятся в соответствии с инструкцией по эксплуатации на при-40.
![Руководство по эксплуатации. Генераторы сигналов высокочастотные Г4-107. ОЕИ Аналитика](mp_html/80127160563617eabc38e6_files/80127160563617eabc38e6-6.jpg)
диапазоне частот 340—400 МГц измерения проводятся в со
ответствии со структурной схемой, приведенной на рис, 6.
![Руководство по эксплуатации. Генераторы сигналов высокочастотные Г4-107. ОЕИ Аналитика](mp_html/80127160563617eabc38e6_files/80127160563617eabc38e6-7.jpg)

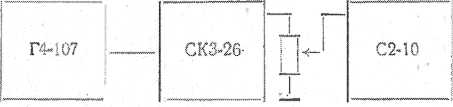

Ряс. 6. Структурная схема «измерения погрешности установки коэффициента глубины модуляции.
Прибор СКЗ-26 настраивается на частоту генератора Г4407, а с выхода промежуточной частоты прибора СКЗ-26 сигнал подается'на апериодический вход прибора С240. Дальнейшие томе-s х пы\ образом.
Измерения проводятся в режиме внутренней амплитудной модуляции не менее чем на трех частотах диапазона генератора и не менее чем на пяти значениях глубины модуляции, включая точки г 80%.
Основную погрешность установки коэффициента глубины модуляции (До %) вычисляют по формуле (2);
Л М ^ВТ^Н
(2)
Мном~~~ ———-— ~мнсп|
2 О +
hovi установленное значение коэффициента глубины моду
ляции;
измеренные значения глубины модуляции «вверх», и «вниз» соответственно.
Результаты испытаний считаются удовлетворительными, если зсех измерениях действительная величина коэффициента глу-т модуляции выходного сигнала отличается от установленного
- £ ■■ .
по шкале не более чем па ±5% при^ глубине модуляции до 50% и ±10% при глубине модуляции до 80% включительно.
-
12.13. Коэффициент нелинейных искажений формы огибающей ам11литудн'0~модули<рованного сигнала определяется при* работе прибора в режиме внутренней амплитудной -модуляции не менее чем на трех частотах, диапазона генератора. Измерения проводятся на основном выходе генератора «dBV» при глубине модуляции ш^80% с помощью прибора СКЗ-26, «используемого в качестве линейного детектора п измерителя нелинейных искажений С5-1А .по структурной схеме, приведенной на рис. 7.
Рис. 7. Структурная схема измерения коэффициента нелинейных искажений формы огибающей амплитуднс^модулированного сигнала. i
Коэффициент нелинейных искажений в процентах вычисляю! по формуле (3).
М-/ кч„-к=и, (3)где KfH — показание измерителя коэффициента нелинейных искажений1 при номинальном коэффициенте глубины модуляции поверяемого генератора;
Kf0CT—показание измерителя нелинейных искажений при работе поверяемого .генератора со снятым модулирующим напряжением.
Результаты испытаний считаются удовлетворительными, если измеренная величина коэффициента нелинейных искажений формы огибающей амплгитудно-м-одулн-ров^нного сигнала не превышает 6%,
-
12.14. Проверка девиация частоты генератора в режиме внеш-Мей частотной модуляция производится путем подачи напряжения 3,5 В (эффективное значение) частотой 1000 Гц и измерения девиации частоты прибором СКЗ-26. Измерения проводятся на частотах. генератора Г4-107 12,5; 17 и 25 МГц в соответствии с инструкцией -по эксплуатации прибора СКЗ-26 по структурной схеме, приведенной на рис. 8.

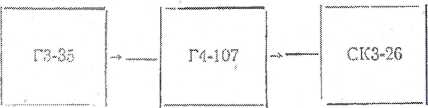

Рио. 8. Структурная схема измерения девиации частоты генератора в режиме внешней частотной модуляции..
Результаты испытаний считаются у.чонлетворительньши, если (+Af)+( At) ос . . . /X) к ГЦ
$
-
12.15. Измерение укорочения или затягивания выходного импульса „генератора относительно длительности модулирующего импульса производится при длительности модулирующего импульса:
1 и 10 мкс в диапазоне частот генератора до 50 МГц:
0,3 и 10 мкс в диапазоне частот генератора свыше 50 МГц по структурной схеме, приведенной ва рис. 9.
ГМ6 |
Детектор- | |||||
....— |
Г4407 |
— |
ная |
01-70 | ||
головка |
Рис. 9х Структурная схема измерения длительности выходных импульсов генератора.
Измерения проводятся на частотах выходного сигнала 12,5 (при длительности 1 и 10 мкс) 50, 100 и 400 МГц, причем на частоте 12,5 МГц модуляция контролируется непосредственно осциллографом С1-70, а па частотах 50, 100 и 400 МГц — с выхода детекторной головки. Длительность импульса измеряется по уровню 0,5. Экран осциллографа предварительно калибруется по длительности от собственного внутреннего калибратора.
Укорочение или затягивание длительности импульса в процентах подсчитывается по формуле (4):
А-:——......Тиэа"^ . 100, (4)
Туст
где тпзм — измеренная длительность импульса;
ГуСТ —длительность импульса модулирующего.
, Результаты испытаний считаются удовлетворитель'пыми, если
At<(25 i 0,5—2^-100)
13. ПРАВИЛА ХРАНЕНИЯ
Хранение прибора, поступающего на склад предприятия-потребителя, должно производиться в капитальных отапливаемых помещениях при температуре окружающего воздуха от плюс 5*С до плюс 30°С и относительной влажности до 85%; допускается хранение прибора в капитальных неотапливаемых помещениях при температуре окружающего воздуха от —40°С до +30°С (относительная влажность до 95% при нормальной температуре).
![Руководство по эксплуатации. Генераторы сигналов высокочастотные Г4-107. ОЕИ Аналитика](mp_html/80127160563617eabc38e6_files/80127160563617eabc38e6-10.jpg)
В помещениях для хранения не должно быть пыли, паров кислот и щелочей, вызывающих, .коррозню.
Срок длительного хранения прибора в капитальных отапливаемых помещениях 10 лет, в капитальных неотапливаемых помещениях — 5 лет.
14. ТРАНСПОРТИРОВАНИЕ
14Л. Тара, упаковка и маркирование упаковки
Для обеспечения полной сохранности при транспортировании прибор упаковывается в транспортный (тарный) ящик, который внутри выстлан водонепроницаемым материалом (битумная бумага) .
Генератор, ЗИП и эксплуатационная документация заворачиваются в водонепроницаемую" бумагу, образуя пакет (сверток). Пространство между стенками, дном и. крышкой транспортного ящика и наружной поверхностью свертка, в котором размещен генератор, заполняется до уплотнения прокладками и-з гофрирован» ново картона.
В углубление под водонепроницаемую обивку ящика вклады» ваются завернутые в водонепроницаемую бумагу упаковочный лист и ведомость упаковки.
Крышки транспортного (тарного) ящика прибиваются гвоздями, ящик обтягивается'стальной проволокой, которая закручивается вокруг .гвоздей, а концы свиваются.
Повторная упаковка прибора при эксплуатации может производиться в стандартную нли нормализованную тару (например, деревянные ящики по ГОСТ 2991—61) с обеспечением условий полной сохранности прибора при транспортировании.
Пространство между стенками прибора и ящиком заполняется до уплотнения прокладками из амортизирующих материалов (вата, войлок, губчатая резина, поропласты) > Толщина слоя амортизации не менее 50 мм.
При транспортировании прибора морским транспортом для защиты от воздействия окружающей среды прибор должен помешаться. в полиэтиленовый чехол, толщиной пленки 0,15—0,2 мм.
Внутри полиэтиленового чехла размещается силикагеж-влаго поглотитель с начальной оводненностью не более 2% ш расчета 100 г силикагеля на 1 м~ поверхности полиэтиленового чехла,
Маркирование транспортного ящика производится следующим образом:
на верхней крышке краской накосятся надписи «верх», «осторожно», «не кантовать», знак «№» и «Вес, кг»;
на двух противоположных боковых стенках (там, где отсут-
