Методика поверки «Комплексы измерительные ВЕКТОР-ИКИ-2016» (МП КБРД.468261.005)

УТВЕРЖДАЮ

Первый заместитель генерального директора -заместитель по научной работе

Инструкция

Методика поверки

КБРД.468261.005МП

Настоящая методика поверки (МП) устанавливает методы и средства первичной, периодической поверки комплексов измерительных ВЕКТОР-ИКИ-2016, изготавливаемых ООО «КИА»

Поверку ВЕКТОР-ИКИ-2016 осуществляют один раз в два года метрологические службы, аккредитованные, на данные виды работ. Требования настоящей методики поверки обязательны для предприятий, учреждений и организаций независимо от форм собственности.

• 1 Основные требования

  • 1.1 При первичной и периодической поверке должны выполняться операции, указанные в

таблице 1.

Таблица 1

• 2 Средства поверки

  • 2.1 При проведении поверки должны применяться средства поверки, указанные в таб

лице 2.

Таблица 2

• 3 Требования к квалификации поверителей

  • 3.1 К проведению поверки допускаются лица, аттестованные в качестве поверителей радиоэлектронных средств, имеющие опыт работы в среде Windows и изучившие эксплуатационную документацию ВЕКТОР-ИКИ-2016 и средств поверки.

• 4  Требования безопасности

• • Корпуса средств поверки должны быть заземлены.

• • При включенном питании запрещается монтаж и демонтаж оборудования, подключение и отключение соединительных кабелей.

  					КБР Д.468261.005МП	Лист
  						2
  Изм	Лист	№ докум	Подп	Дата

• 5 Условия поверки

  • 5.1 При проведении поверки должны соблюдаться следующие условия:

• •  температура окружающего воздуха, °C..............................................от 15 до 25;

• •  относительная влажность воздуха, %................................................................от 45 до 80;

• •   атмосферное давление, кПа (мм рт.ст.)........................т 84 до 106,7 (от 630 до 800).

• 6 Подготовка к проведению поверки. Внешний осмотр. Опробование.

Определение отклонения шкалы системного времени относительно национальной шкалы времени UTC (SU)

• 6.1 Подготовка к проведению поверки. Внешний осмотр

Перед проведением поверки необходимо:

• •  Провести внешний осмотр ВЕКТОР-ИКИ-2016 на предмет отсутствия повреждений.

• •   Собрать схему поверки в соответствии с рисунком 1.



  СРНС ГЛОНАСС/GPS ,

  ж

  A Навигационно-временной и W синхронизирующий приёмник



  ВЕКТОР-ИКИ-2016

  Кабель соединительный Ethernet RJ-45 обратное соединение (cross over)



Сервер Государственного первичного эталона единиц измерения объемов Передаваемой цифровой информации ГЭТ-200-2012

Рисунок 1

• • Проверить срок действия свидетельства об аттестации Государственного первичного эталона единиц объемов передаваемой цифровой информации по каналам Интернет и телефонии ГЭТ200-2012.

• • В соответствии с РЭ включить питание ГЭТ200-2012, включить питание ПК и приемника ГЛОНАСС/GPS ВЕКТОР-ИКИ-2016. Антенну приемника ГЛОНАСС/GPS необходимо разместить в зоне уверенного приема сигналов спутников.

• • После 30 минут прогрева на ГЭТ200-2012 произвести необходимые по РЭ установки.

• 6.2 Опробование

  • 6.2.1 Произвести подготовительные операции в соответствии с разделом 2 руководства по эксплуатации ВЕКТОР-ИКИ-2016РЭ. С помощью манипулятора ноутбука (аналог манипулятора «мышь») навести курсор на ярлык ВЕКТОР-ИКИ-2016 на «Рабочем столе» ОС Windows (рисунок 2) и быстрым двойным нажатием на левую кнопку манипулятора запустить программу.                                ___________

Q

Вектор-ИКИ

Рисунок 2

Появится окно «ВЕКТОР-ИКИ-2016 1.0» (рисунок 3). В этом окне представлено описание элементов управления программой (Режим работы; Технология связи; Матрица эталонов). В этом же окне представлено описание индикаторов состояния (ГЛОНАСС/GPS; Запуск; Настройки; Выход).

,101X1

Режим работы

Получение эталонных файлов с сервера

Запуск Настройки Выход

Рисунок 3

• 6.3 Определение отклонения шкалы системного времени относительно национальной шкалы времени UTC (SU)

  • 6.3.1 Сразу после запуска приемник производит поиск сигналов ГНСС ГЛОНАСС/GPS и автоматически синхронизирует системное время ПЭВМ с показаниями системы ГЛОНАСС (не позднее, чем через 15-20 мин. после включения питания нетбука).

Для проверки синхронизации системного времени и определение отклонения шкалы системного времени относительно национальной шкалы времени UTC (SU) необходимо установить антенну приемника сигналов ГНСС ГЛОНАСС/GPS на открытом пространстве или на окне.

Синхронизация происходит не позднее, чем через 15-20 мин. после включения питания нетбука. Об успешной синхронизации говорит сообщение “ГЛОНАСС/GPS Время успешно синхронизировано” в нижнем левом углу окна «ВЕКТОР-ИКИ-2016» (Рисунок 4).

ГЛОНАСС/GPS ■       ГЛОНАСС/GPS

' ’ Поиск приемника .. М           • Поиск спутников

ГЛОНАСС/GPS

Время успешно синхронизировано

Рисунок 4

Системное время ВЕКТОР-ИКИ-2016 корректируется по сигналам ГНСС ГЛОНАСС/GPS по шкале времени UTC (SU) с учетом часового пояса, установленного в настройках операционной системы Windows. Синхронизация (установка) системного времени ВЕКТОР-ИКИ-2016 с ОС Windows относительно шкалы времени UTC (SU) выполняется с погрешностью ±0,05.

Учитывая, что все старт-стопные команды при формировании/измерении длительности соединений выполняются с дискретностью один машинный «тиккер» ПЭВМ ОС Windows (±0,05 с), выдач команд начала и конца формирования, начала и конца измерения длительности соединений и, соответственно, погрешность регистрации команд начала и конца формирования или начала и конца измерения длительности соединений составит ± 0,05 с.

• 6.3.2 Если в течение 30 минут системное время не синхронизировано, необходимо изменить положение антенны приемника ГНСС ГЛОНАСС/GPS с целью улучшения видимости спутников системы ГЛОНАСС. При включенном ПК необходимо принудительно изменить настройки времени в ПК. Для этого проследовать в меню ОС Windows ХР: “Настройка -> Панель управления -> Дата и время”. Открыть пиктограмму “Дата и время” и в открывшемся окне вручную произвольно изменить время (час, минуты) и дату. Нажать пиктограмму “Применить”, не закрывая окно.

Далее заново загрузить ПО ВЕКТОР-ИКИ-2016. В период времени от нескольких секунд до нескольких минут в правом верхнем углу рабочего окна ПО ВЕКТОР-ИКИ-2016 появится сообщение “ГЛОНАСС/GPS. Время успешно синхронизировано»

Погрешность синхронизации системного времени ПК для ОС Win в соответствии с характеристиками ОС составляет ±/- 0,05 секунды, для ОС UNIX в соответствии с характеристиками ОС составляет +/- 0,01 секунды.

Подключить ВЕКТОР-ИКИ-2016 к сети Интернет и вызвать сайт ФГУП ВНИИФТИ www.vniiftri.ru/. На указанном сайте воспроизводятся эталонные значения времени и даты. Результаты проверки считать положительными, если в окне “Дата и время” при синхронизации ВЕКТОР-ИКИ-2016 происходит установка значений времени и даты, совпадающих с эталонными значениями, воспроизводимыми на сайте ФГУП ВНИИФТИ.

• 6.4 Результаты подготовки к проведению поверки, внешнего осмотра, опробования и определения погрешности синхронизации времени считать положительными, если произведены все необходимые установки, успешно запущено ПО ВЕКТОР-ИКИ-2016, отсутствуют видимые повреждения и дефекты, системное время ВЕКТОР-ИКИ-2016 синхронизировано, в окне “Дата и время” при синхронизации ВЕКТОР-СИДС-2016 происходит установка значений времени и даты, совпадающих со эталонными значениями или отличается не более, чем ±/- 0,05 с.

  					КБРД.468261.005МП	Лист
  						5
  Изм	Лист	№ докум	Поди	Дата

• 7 Определение метрологических характеристик

  • 7.1 Определение диапазона и абсолютной погрешности формирования/измерений объёма данных

    • 7.1.1 Провести настройки, перейдя из главного окна программы (рисунок 4) в меню настроек “Матрица эталонов”. При проведении периодической поверки указать проведение по два измерения объемов 1,0; 100 Мбайт, 10 Гбайт. При проведении первичной поверки провести по 1 измерению объемов 10 байт, 1, 10, 100 Мбайт, 1 и10 Гбайт.

• В меню настроек Технологии связи (рисунок 5) указать:

• - Технология связи - “Ethernet 1000”;

• - Сетевой адаптер - Realtek PCI GBE Family Controller

(или иной, соответствующий названию сетевого адаптера Ethernet

в операционной системе);

• - Захват трафика и Опции настроить так, как это показано на рисунке 5.

Q Векюр-ИКИ 1.00

© Свойства профиля

Технология связи

| Ethernet 1ООО

Сетевой адаптер

(Realtek PCIe GBE Family Controller

Захват трафика

Network Monitor

PCAP

ОПЦИИ

Отдельная сессия для каждого эталона

Монопольный доступ к адаптеру

Отключить адаптер по завершении

Выкл.     |*МН'

Удалить профиль Очистить матрицу эталонов Установить матрицу эталонов

Рисунок 5

• 7.1.2  Вернуться в главное окно программы нажатием пиктограммы “Свойства профиля” и перейти в меню “Настройки”.

• 7.1.3   В меню “Хранилище эталонов” задать каталоги к файлам в режиме приёма и передачи так, как это указано на рисунке 6. Остальные параметры также задать аналогично рисунку 6.

  					КБРД.468261.005МП	Лист
  						6
  Изм	Лист	№ докум	Поди	Дата

Путь к файлам приемника

C:\Program Files (x86)\BeKTop-HKH\Data_in

Обзор папок

Путь к файлам передатчика

C:\Program Files (x86)\BeKTop-HKH\Data_out

Эталоны не обнаружены

Обзор папок

Сохранять принятые эталоны на диск

Вкл.

Проверять наличие свободного места на диске

Вкл.

Очищать папку приемника перед началом тестов

Выкл.           т-

Рисунок 6

В меню “ Протокол”, задать каталог к файлам протоколов испытаний, как это показано на рисунке 7. Остальные параметры также указать аналогично рисунку 7.

Рисунок 7

• 7.1.4 В меню “Дополнительно” задать все настройки аналогично рисунку 8.

  О Вектор ИКИ 1.00
  © Настройки	Полноэкранный режим работы (требуется перезапуск) Вывел.
  Хранилище эталонов	Использовать публичный DNS-сервер Выкл.     |
  Протокол	Использовать приемник ГЛОНАСС/GPS
  Дополнительно	Вкл.
  Сервис	Контроль ошибок
  	Настройте поведение системы при возникновении ошибок во время тестирования. Задайте максимальное число обработок, а также лимит времени на успешную обработку для каждого
  	эталона
  	Число попыток
  	Не ограничено
  	Ограничение по времени
  	Не ограничено

Рисунок 8

• 7.1.5 Вернуться в главное окно программы нажатием пиктограммы “<- Свойства профиля” и перейти в меню “Настройки”.

• 7.1.6 В поле “Управление” нажать пиктограмму “Запуск”.

  					КБР Д.468261.005МП	Лист
  						8
  Изм	Лист	№ докум	Поди	Дата

Режим работы

•J

Получение эталонных файлов с сервера

ГЛОНАСС/GPS

Время успешно синхронизировано

Запуск Настройки Выход

Рисунок 9

• 7.1.7 По завершении измерений (рисунок 10) закрыть программу комбинацией клавиш “Alt + F4” или нажатием пиктограммы “Выход” в поле управления.

Измерения завершены

f'7'IOHACG/GPS

Es |_lk' М И УСПС'ШНС' СИНХрОНИ x.jp' JHaH

Нэ . ■ < д     Г It- [ те ?.-■< пусь      Н н«■ щ

Рисунок 10

• 7.1.8 Файл протокола измерений сохраняется автоматически на жестком диске персонального компьютера по пути: C:\Program Files (x86)\BEKTOP-HKH-2016\Protocol.

• 7.1.9 Открыть протокол средствами Microsoft Office EXCEL (рисунок 11) и вычислить для разность эталонных объёмов данных и измеренных по каждому полученному с сервера файлу. Вычисленная разность является . абсолютной погрешностью измерений.

• 7.1.10 Описание измеряемых и отображаемых параметров протокола измерений, приведенных на рисунке 11, дано в таблице Б1 приложения Б.

  					КБРД.468261.005МП	Лист
  						9
  Изм	Лист	№ докум	Поди	Дата

  А

  Е Врем окончания сессии

  С Время начала передачи данных

  D Время мпиимш шилгапяя передачи данных

  Е Время начала передачи эталонного файла

  F Время окончания передачи эталонного файла

  G Продолжитель носгь передачи эталонного файла

  Н Средняя спорость передачи информации эталонного файла

  J Суммарный объем принятой и переданной информации

  п||1

  Количество служебной информации по отношению и принятой информации

  М Числе папе

  Эталонный файл

  оорость передачи информации эталонного файла

  ччз*мхс,00

  ччиимхс,00

  ■кммхсД)

  ччммхсД)

  ччлнмхсДМ)

  ссД)

  Мбит/с

  Мбит/с

  Байт

  Байт

  К

  Шту

  5 МВ

  0057:02,02

  0056:56,35

  0057:00,04

  005656,19

  005657,47

  1,28

  33,71

  33,71

  5438714

  0

  2,88

  5 МВ

  0057:09,12

  00:57:03,34

  0057:05,23

  0057:03,34

  0057:04,44

  1,1

  39,12

  39,12

  5437602

  0

  2,88

  5 МВ

  00:57:17,22

  00:57:11,40

  0057:13,32

  0057:11,40

  0057:12,59

  1,18

  36,39

  36,39

  5431537

  1400

  2,9

  5 МВ

  0057:24,43

  0057:18,52

  0057:22,92

  0057:18,52

  0057:19,77

  1,24

  34,55

  34,55

  5450405

  1400

  2,9

  5 МВ

  0057:31,47

  0057:25,77

  00:57:30,32

  0057:25,65

  0057:26,93

  1,28

  33,68

  33,68

  5416934

  0

  2,88

Рисунок 11

• 7.1.11 Результаты поверки считать положительными, если:

• • измерения проведены во всем диапазоне объёмов информации, указанных в матрице;

• •  абсолютная погрешность измерения объёма каждого файла за вычетом служебной информации не отличается от номинального значения (указанных в таблице 3).

• 7.1.12  Определение диапазона и погрешности формирования объёма произвести в соответствии с п. 7.1.2. ..7.1.10, установив режим работы «Передача эталонных файлов» (рисунок 3).

• 7.1.13  Результаты поверки считать положительными, если:

• • формирование проведено во всем диапазоне объёмов данных, указанных в таблице 3;

• • абсолютная погрешность формирования каждого файла эталонных объёмов за вычетом служебной информации не отличается от его номинального значения, указанного в таблице 3.

Таблица 3 - Файлы эталонных объемов информации.

• 7.2 Определение диапазона и погрешности измерений длительности сеансов связи, скорости приема/передачи данных

Для поверки диапазона и абсолютной погрешности измерения длительности сеансов связи и скорости приема/передачи данных выполнить следующие операции.

• 7.2.1 Собрать схему испытаний в соответствии с рисунком 11;

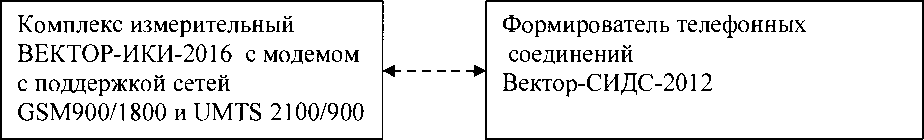

Рисунок 11

• 7.2.2 В соответствии с РЭ формирователя телефонных соединений Вектор-СИДС-2012 произвести передачу и измерение длительности сеансов связи передачи файлов, для чего:

• • файлы эталонных объёмов информации 512 кбайт и 10 Гбайт от ГЭТ200-2012 переписать на флеш-карту, а затем с флеш-карты записать в память Вектор-СИДС-2012;

• • на Вектор-СИДС-2012 установить режим поочередной передачи этих файлов по сети GSM900/1800 на номер СИМ-карты, установленной в модем ВЕКТОР-ИКИ-2016.

• • зарегистрировать длительности сеансов связи передачи этих файлов Вектор-СИДС-2012;

• • зарегистрировать и вычислить длительности сеансов связи приема этих файлов, измеренные ВЕКТОР-ИКИ-2016 (без учета длительности сеансов связи заголовков пакетов);

• • вычислить абсолютные погрешности измерения длительности сеансов связи, как разность длительности сеансов связи передачи и приема файлов, зарегистрированные соответственно Вектор-СИДС-2012 и ВЕКТОР-ИКИ-2016.

• 7.2.3 Результаты поверки считать удовлетворительными, если:

• • измерения проведены для файлов эталонных объёмов информации 512 кбайт и 10 Гбайт.

• • абсолютная погрешности измерения длительности сеансов связи, формируемых ВЕКТОР-ИКИ-2016, не превышает ±0,1 с.

• 7.2.4 Определение диапазона и погрешности измерений скорости передачи данных произвести в следующем порядке:

• • на ВЕКТОР-ИКИ-2016 установить режим передачи файлов эталонных объёмов 512 кбайт и 10 Гбайт по сети GSM900/1800 на номер СИМ-карты, установленной в терминал Вектор-СИДС-2012 (в режиме приема информации);

• • на ВЕКТОР-ИКИ-2016 зарегистрировать скорость передачи файлов эталонных объёмов S1;

• • на Вектор-СИДС-2012 зарегистрировать длительность приёма файлов эталонных объёмов и рассчитать скорость приема файлов эталонных объёмов S2, как частное от деления объёма на длительность приема соответствующих файлов;

• • вычислить абсолютные погрешности измерений скорости передачи данных S1-S2, как разность скоростей, полученных соответственно Вектор-СИДС-2012 и ВЕКТОР-ИКИ-2016;

• • вычислить относительные погрешности измерений скорости передачи данных

по формуле AS=(S1-S2) /100 SI %   [1]

Результаты поверки считать удовлетворительными, если:

• • измерения проведены для файлов эталонных объёмов информации 512 кбайт и 10 Гбайт

• • относительные погрешности измерений скорости передачи данных ВЕКТОР-ИКИ-2016 не превышают ± 10/Т %, где Т - продолжительность сеанса связи, с

  					КБРД.468261.005МП	Лист
  						11
  Изм	Лист	№ докум	Поди	Дата

• 8 Проверка соответствия программного обеспечения

  • 8.1  Цель и содержание проверки

При подтверждении соответствия программного обеспечения (ПО) руководствоваться МИ 3286-2010, Р50.2.077-2011 с учетом МИ 2955-2010 и произвести проверку следующих заявленных данных ПО: наименование ПО, идентификационное наименование ПО, номер версии ПО, цифровой идентификатор ПО (контрольная сумма), алгоритм вычисления цифрового идентификатора ПО, проверка защиты ПО от непреднамеренных и преднамеренных изменений.

• 8.2  Проверка соответствия идентификационных данных ПО СИ

Проверку проводить с помощью интерфейса пользователя. Направить запрос наименования и версии ПО путем ввода специальной команды «display software version» и получить наименование ПО, идентификационное наименование ПО, номер версии ПО. По команде «md5» запустить алгоритм вычисления контрольной суммы ПО. и получить контрольную сумму метрологически значимой части ПО СИ.

• 8.3  Результаты проверки

Результаты проверки считать положительными, если наименование ПО, идентификационное наименование ПО, номер версии ПО, цифровой идентификатор ПО (контрольная сумма) и результат вычисления контрольной суммы ПО соответствуют указанным в таблице 4 данным.

Таблица 4. Идентификационные данные программного обеспечения ВЕКТОР-ИКИ-2016

• 9 Оформление результатов поверки

  • 9.1  Если СИ по результатам поверки признано пригодным к применению, то на него выдается «Свидетельство о поверке» установленной формы.

  • 9.2  Если СИ по результатам поверки признано непригодным к применению, то «Свидетельство о поверке» аннулируется, выписывается «Извещение о непригодности» установленной формы и эксплуатация СИ запрещается.



    Шеховцов В.Н.



Начальник НИО-9 ФГУП «ВНИИФТРИ»

С.н.с. лаб.930 ФГУП «ВНИИФТРИ»

Приложение А

Использованные сокращения

БД - база данных;

БП - блок питания;

ИКИ - измеритель количества информации;

МП - методика поверки;

ОС — операционная система;

ПК - персональный компьютер;

ПО - программное обеспечение;

СИ - средство измерений;

СИПД - Системы измерений передачи данных;

ГНСС - Глобальная навигационная спутниковая система ГЛОНАСС (Россия), GPS (США))

РД - руководящий документ;

ТУ - технические условия.

IP - Internet Protocol - межсетевой протокол, относится к маршрутизируемым протоколам сетевого уровня семейства TCP/IP;

FTP - File Transfer Protocol — протокол передачи файлов, стандартный протокол, предназначенный для передачи файлов по ТСР-сетям;

USB - Universal Serial Bus - универсальная последовательная шина - последовательный интерфейс передачи данных для среднескоростных и низкоскоростных периферийных устройств в вычислительной технике.

Приложение Б

Описание измеряемых и отображаемых параметров протокола измерений. Таблица Б1.
