Методика поверки «Компараторы массы ХРЕ, ХР, XS, MS» (МП МЦКЛ.0166)

ЗАКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО КОНСАЛТИНГО-ИНЖИНИРИНГОВОЕ ПРЕДПРИЯТИЕ «МЕТРОЛОГИЧЕСКИЙ ЦЕНТР ЭНЕРГОРЕСУРСОВ» (ЗАО КИП «МЦЭ»)

ИНСТРУКЦИЯ

Методика поверки

МЦКЛ.0166.МП

с изменением №1

Москва, 2017 г.

Настоящая инструкция распространяется на компараторы массы ХРЕ, ХР, XS, MS (далее - компаратор) производства фирмы «Mettler-Toledo AG», Швейцария, и устанавливает методику их первичной и периодической поверки.

Интервал между поверками не должен превышать одного года.

• 1.1 При проведении поверки должны выполняться операции и применяться средства, указанные в таблице 1.

Таблица 1

Таблица 1 (Измененная редакция. Изм. № 1)

1.2 Гири, используемые при поверке компараторов, указаны в таблице 2.

Таблица 2

Продолжение таблицы 2

Таблица 2 (Измененная редакция. Изм. № 1)

При проведении поверки соблюдают требования безопасности, указанные в Руководстве по эксплуатации, а также в эксплуатационной документации на используемое поверочное и вспомогательное оборудование.

• 3.1 При проведении поверки обеспечивают следующие условия:

  • - температура окружающего воздуха, °C:.........................................................20

  • - изменение температуры окружающего воздуха, не более....................0,5 °C/ 12 ч;

  • - относительная влажность окружающего воздуха ................................от 40 до 80;

  • - параметры электропитания от сети переменного тока:

  • - напряжение, В.......................................................................................220

  • - частота, Гц

  3.1 (Измененная редакция. Изм. № 1)

• 3.2 Компараторы должны быть установлены на прочном лабораторном столе или специальном антивибрационном столе с каменной столешницей и выставлены по уровню.

• 3.3 В помещении, в котором эксплуатируются компараторы, не должно быть воздушных потоков и вибраций, вызывающих изменение показаний компараторов, а также тепловых потоков, вызывающих их одностороннее нагревание или охлаждение.

Перед проведением поверки выполняют следующие подготовительные работы:

• - после распаковки и сборки компараторы выдерживают в лабораторном помещении не менее 12 часов;

• - компараторы включают в сеть электропитания и выдерживают во включенном состоянии не менее 2 часов.

• - компараторы подготавливают к работе в объеме, предусмотренном Руководством по эксплуатации.

• 5.1 Внешний осмотр

При внешнем осмотре проверяют:

• - комплектность поверяемых компараторов;

• - отсутствие видимых повреждений сборочных единиц компараторов и электропроводки;

• - наличие заземления, знаков безопасности и необходимой маркировки;

• - соответствие внешнего вида требованиям Руководства по эксплуатации.

• 5.2 Опробование

При опробовании проверяют соответствие функционирования программного обеспечения компараторов требованиям Руководства по эксплуатации. В соответствии с ним выполняют автоматическую настройку компараторов встроенным или внешним грузом.

• 5.3 Проверка соответствия программного обеспечения

  • 5.3.1 Встроенное программное обеспечение (ПО) должно иметь идентификационное наименование и номер версии, указанные в таблице 3.

Таблица 3

где х = 0 - 99

* - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования___________________________

Таблица 3 (Измененная редакция. Изм. № 1)

• 5.3.2 Результаты проверки считаются положительными, если идентификационные данные встроенного ПО, соответствуют указанным в таблице 3.

• 5.4 Определение СКО показаний компаратора.

  • 5.4.1 Перед проведением измерений в меню компараторов в разделе "Параметры взвешивания" должны быть следующие установки: Тип взвешивания - "Универсальный", Окружающие условия - "Стандартные" или "Спокойные", Результат - "Точно" или "Оч.точно", Автоматическая коррекция нуля - "Выкл".

  • 5.4.2 Определение СКО проводится при значениях нагрузки близкой максимальной (Мах).

Если пределы СКО имеют два или больше значений, то поверку

+ проводят при нагрузках, равных или близких значениям для соответствующих поддиапазонов

Компаратор нагружают и разгружают каждой нагрузкой с помощью гири 30 раз - по три нагружения в 10 циклах АВА.

Данные операции проводят в следующей последовательности:

• 1) устанавливают нулевые показания нажатием клавиши «—>0/Т<—»;

• 2) устанавливают гирю центрально-симметрично на грузоприемной чашке компаратора

• 3) после стабилизации показаний (в соответствии с Руководством по эксплуатации на компараторы), показания обнуляют нажатием клавиши «—>0/Т<—»;

• 4) снимают гирю и затем снова ставят центрально-симметрично на грузоприемную чашку компаратора и после стабилизации показаний регистрируют показания (Ai);

• 5) снимают гирю и через 5-10 секунд снова ставят центрально-симметрично на грузоприемную чашку компаратора и после стабилизации показаний регистрируют показание (В);

• 6) снимают гирю и через 5-10 секунд снова ставят центрально-симметрично на грузоприемную чашку компаратора и после стабилизации показаний регистрируют показание (Аг);

• 7) рассчитывают разность показаний массы гири по формуле (1)

_П = ₍1)

2

• 5.4.3 Последовательность операций с 1) по 7) проводят десять раз (десять циклов).

• 5.4.4 По полученным десяти значениям D вычисляют значение СКО показаний компаратора по формуле (2).

  £(Я,-Я_Ф)²



(2)

где Di - результат измерения разности масс при i-том нагружении, мг; Dcp - среднее значение результата измерения разности масс, м;

n - число измерений.

• 5.4.5 Полученные значения СКО не должны превышать допускаемых значений, указанных в разделе «Технические характеристики» настоящего Руководства по эксплуатации.

• 6.1 Результаты поверки оформляют протоколом произвольной формы.

• 6.2 При положительных результатах поверки в соответствии с требованиями Правил по метрологии ПР 50.2.006-04 оформляют Свидетельство о поверке.

Знак поверки в виде наклейки наносится на корпус компаратора рядом с маркировочной табличкой. Схема пломбировки компараторов от несанкционированного доступа приведена на рисунке 1.

• 6.3 При отрицательных результатах поверки в соответствии с требованиями Правил по метрологии ПР 50.2.006-94 оформляют «Извещение о непригодности» с указанием причин, средство измерения к применению не допускают. Свидетельство о предыдущей поверке аннулируют, поверительное клеймо гасят.

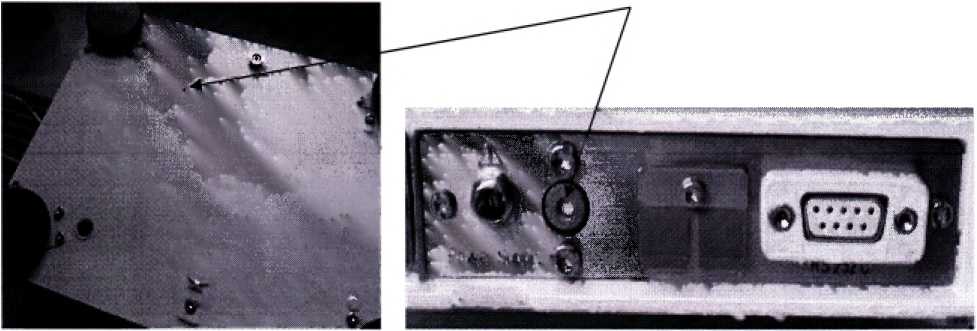

Место пломбировки

Рисунок 1 - Схема пломбировки от несанкционированного доступа

Начальник управления метрологии ЗАО КИП «МЦЭ»

Ведущий специалист

ЗАО КИП «МЦЭ»

В.С. Марков

Л.А. Пучкова

5
