Описание типа «СЕРТИФИКАТ ОБ УТВЕРЖДЕНИИ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ. СЕКУНДОМЕРЫ ЭЛЕКТРОННЫЕ ИНТЕГРАЛ С 01» (№ 13325)
ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО СТАНДАРТИЗАЦИИ РЕСПУБАИКИ БЕААРУСЬ
STATE COMMITTEE FOR STANDARDIZATION OF THE REPUBLIC OF BELARUS
СЕРТИФИКАТОБ УТВЕРЖДЕНИИ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ
PATTERN APPROVAL CERTIFICATE
OF MEASURING INSTRUMENTS
ДЕЙСТВИТЕЛЕН ДО:
НОМЕР СЕРТИФИКАТА: CERTIFICATE NUMBER:
31 марта 2025 г.
Настоящий сертификат удостоверяет, что на основании положительных результатов государственных испытаний утвержден тип средств измерений
"Секундомеры электронные "Интеграл С-01", изготовитель - ОАО "ИНТЕГРАЛ"-управляюшая компания холдинга "ИНТЕГРАА", г. Минск, Республика Беларусь (BY),
который зарегистрирован в Государственном реестре средств измерений под номером РБ 03 15 1655 20 и допущен к применению в Республике Беларусь с 31 марта 2020 г.
Описание типа средств измерении приведено в приложении и является неотъемлемой частью настоящего сертификата.
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
ДЛЯ ГОСУДАРТСТВЕННОГО РЕЕСТРА СРЕДСТВ ИЗМЕРЕНИЙУТВЕРЖДАЮ
£щшМятия «Белорусский 2ударот&е>1ный институт метрологии»
- В.Л. Гуревич
Внесены в Государственный реестр средств измерений Регистрационный
Выпускают по ТУ РБ 100231303.011-2002.
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯСекундомер электронный «Интеграл С-01» (далее - секундомер) предназначен для измерения длительностей интервалов времени и воспроизведения двадцати четырех часовой шкалы времени.
Область применения - научная и производственная деятельность, спорт.
ОПИСАНИЕСекундомер электронный «Интеграл С-01» - электронный прибор с автономным источником питания и жидкокристаллическим индикатором (ЖКИ).
Принцип работы секундомера электронного основан на использовании кварцевого генератора и микропроцессора, обеспечивающего работу во всех режимах и вывод измерительной информации на ЖКИ.
Секундомер электронный «Интеграл С-01» обеспечивает работу в двух режимах -«секундомер» и «часы».
В режиме «секундомер» возможно измерение интервалов времени в диапазоне от 0 до 9 ч 59 мин 59,99 с с дискретностью отсчета 0,01 с, занесение результатов измерения в память (число измерений не менее 10), считывание и стирание результатов измерений.
В режиме «часы» возможно воспроизведение двадцати четырех часовой шкалы времени в часах, минутах и секундах.

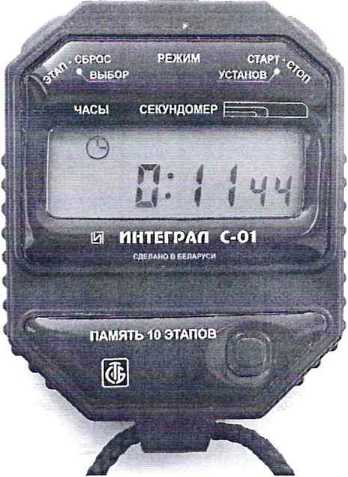

Внешний вид секундомера представлен на рисунке 1.
Рисунок 1 - Внешний вид секундомера
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИОсновные технические характеристики приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение |
|
Номинальное значение частоты кварцевого генератора, Гц |
32768,0 |
|
Пределы допускаемой основной абсолютной погрешности измерения в режиме секундомера в нормальных условиях эксплуатации (25 ± 5) °C, с где Тх - значение измеренного интервала времени, с |
± (9,6-10‘6-Тх+0,01) |
|
Пределы допускаемой дополнительной абсолютной погрешности измерения в режиме секундомера, вызванной отклонением температуры окружающего воздуха от нормальных условий (25 ± 5) °C в интервале рабочих температур от минус 10 °C до плюс 50 °C на 1 °C изменения температуры, с |
-(2,2-10‘6Тх) |
|
Пределы суточного хода часов при температуре (25 ± 5) °C, с/сут |
± 1,0 |
|
Пределы суточного хода часов при температуре (23 ± 2) °C, с/сут |
±0,5 |
|
Пределы суточного хода часов в интервале рабочих температур от 1 °C до 45 °C, за исключением температурного интервала (25 ± 5) °C, с/сут |
±2,5 |
|
Пределы восстановления суточного хода, с/сут |
±0,5 |
|
Оценочное число, не более |
1,6 |
|
Ток потребления при напряжении питания 1,5 В или 3,0 В, мкА, не более |
5,0 |
|
Габаритные размеры, мм, не более |
77x58x22 |
|
Масса, г, не более |
50 |
|
Условия эксплуатации в режиме секундомера:
Условия эксплуатации в режиме часов:
|
от минус 10 до плюс 50 от 1 до 45 |
|
Условия транспортирования:
|
от минус 10 до плюс 50 ^не более 98 % при 35 °C |
Лист 2 Листов 4
ЗНАК УТВЕРЖДЕНИЯ ТИПАЗнак утверждения типа наносится на лицевую поверхность секундомера и типографским способом в эксплуатационную документацию.
КОМПЛЕКТНОСТЬВ комплект поставки входит:
-
- секундомер электронный «Интеграл С-01» -1 шт.;
-
- элемент питания типа V386 или другой аналогичный (в составе изделия) -
1 шт.;
-
- паспорт - 1 экз.;
-
- разъем (розетка) для подключения электрических цепей управления - 1 шт.;
-
- методика поверки МП. МН 1177-2002 (поставляется по требованию заказчика);
-
- свидетельство о поверке;
-
- индивидуальная упаковка - 1 шт.
ГОСТ 23350-98 «Часы наручные карманные и электронные. Общие технические условия».
ТУ РБ 100231303.011-2002 «Секундомер электронный «Интеграл С-01».
МП.МН 1177-2002 Секундомеры электронные «ИНТЕГРАЛ С-01». Методика поверки.
ГОСТ IEC 61010-1-2014 «Безопасность электрических контрольноизмерительных приборов и лабораторного оборудования. Часть 1. Общие требования».
СТБ ГОСТ Р 51522-2001 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний».
ЗАКЛЮЧЕНИЕСекундомеры электронные «ИНТЕГРАЛ С-01» соответствуют требованиям ТУ РБ 100231303.011-2002, ГОСТ 23350-98, ГОСТ 12.2.091-2002,
СТБ ГОСТ Р 51522-2001.
Соответствуют требованиям ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (регистрационный номер декларации о соответствии ЕАЭС BY/112 11.01. ТР020 003 41007, декларация о соответствии действительна до 20.04.2025).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский
центр испытаний средств измерений и техники БелГИМ
220053 г. Минск, Старовиленский тракт, 93, тел.: +375 17 334-98-13.
Аттестат аккредитации № BY/112 1.0025 (действителен до 30.03.2024).
Изготовитель секундомеров:ОАО «ИНТЕГРАЛ»-управляющая компания холдинга «ИНТЕГРАЛ»
Республика Беларусь, 220108, г. Минск, ул. Каз ■'*" 7
одуха
Начальник научно-исследовательского центра испытаний средств измерений и техн
Генеральный директор ОАО «ИНТЕГРАЛ»-управляющая компания холдинга «ИНТЕГР.
,М. Каминский
ист 3 Листов 4

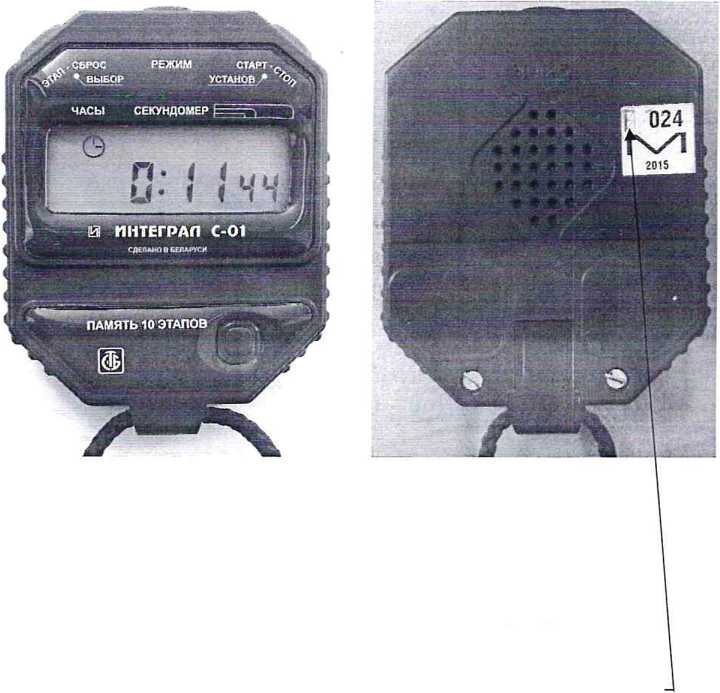

место нанесения знака поверки (клеймо-наклейка)
Рисунок А.1 - Место нанесения знака поверки (клеймо-наклейка) на секундомер
Лист 4 Листов 4
