Методика поверки «Датчики тока LA» (ИЦРМ-МП-018-21)
СОГЛАСОВАНО
Технический директор ООО «ИЦРМ»
Государственная система обеспечения единства измерений
Датчики тока LAМетодика поверки
ИЦРМ-МП-018-21г. Москва
2021 г.
Содержание-
5 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ ПОВЕРКИ
-
6 ТРЕБОВАНИЯ (УСЛОВИЯ) ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ПРОВЕДЕНИЯ
-
9 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК СРЕДСТВА ИЗМЕРЕНИЙ ..5
-
10 ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ СРЕДСТВА ИЗМЕРЕНИЙ
-
1.1 Настоящая методика поверки распространяется на датчики тока LA (далее -датчики), изготавливаемые Shanghai OUMIAO Electric Inspection Со., Ltd., и устанавливает методику их первичной и периодической поверок.
-
1.2 При проведении поверки должна обеспечиваться прослеживаемость датчика к ГЭТ 88-2014 согласно государственной поверочной схеме, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 14 мая 2015 года № 575 (далее - Приказ № 575).
-
1.3 Поверка датчика должна проводиться в соответствии с требованиями настоящей методики поверки. Интервал между поверками - 4 года.
-
1.4 Метод, обеспечивающий реализацию методики поверки, - прямой метод измерений.
-
1.5 Метрологические характеристики датчиков:
Таблица 1 - Метрологические характеристики датчиков
Наименование характеристики |
Значение |
Диапазон преобразований входных значений силы переменного тока 1вх, мА |
от 0,1 до 500 |
Диапазон выходных значений силы переменного тока 1вых, мкА |
от 0,1 до 500 |
Пределы допускаемой приведенной (к верхнему значению диапазона входных значений силы переменного тока) погрешности преобразований силы переменного тока, % |
±2 |
Коэффициент трансформации, Kn |
1000 |
Номинальная частота переменного тока, Гц |
50 |
-
2.1 При проведении поверки выполняют операции, указанные в таблице 2.
Таблица 2 - Операции поверки
Наименование операции |
Необходимость выполнения при | |
первичной поверке |
периодической поверке | |
Внешний осмотр средства измерений |
Да |
Да |
Подготовка к поверке и опробование средства измерений |
Да |
Да |
Определение метрологических характеристик средства измерений |
Да |
Да |
Подтверждение соответствия средства измерений метрологическим требованиям |
Да |
Да |
-
3.1 При проведении поверки должны соблюдаться следующие условия:
-
- температура окружающей среды плюс (25±5) °C;
-
- относительная влажность от 30 до 80 %.
-
4.1 К проведению поверки допускаются лица, изучившие настоящую методику поверки, эксплуатационную документацию на поверяемые датчики и средства поверки.
-
4.2 К проведению поверки допускаются лица, соответствующие требованиям, изложенным в статье 41 Приказа Минэкономразвития России от 26.10.2020 года № 707 (ред. от 30.12.2020 года) «Об утверждении критериев аккредитации и перечня документов, подтверждающих соответствие заявителя, аккредитованного лица критериям аккредитации».
Таблица 3 - Средства поверки
Метрологические и технические требования к средствам поверки |
Рекомендуемый тип средства поверки, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - per. №) и (или) метрологические или основные технические характеристики средства поверки |
Основные средства поверки | |
Рабочий эталон 2-го разряда и выше согласно Приказу № 575 |
Калибратор универсальный 9100, per. № 25958-09 |
Рабочий эталон 2-го разряда и выше согласно Приказу № 575 |
Мультиметр 3458А, per. № 25900-03 |
Вспомогательные средства поверки | |
Диапазон измерений температуры окружающей среды от +10 до +30 °C, диапазон измерений относительной влажности от 10 до 90 % |
Измеритель параметров микроклимата «МЕТЕОСКОП-М», per. № 32014-11 |
Допускается применение средств поверки с метрологическими и техническими характеристиками, обеспечивающими требуемую точность передачи единиц величин поверяемому средству измерений, установленную в таблице 3.
6 ТРЕБОВАНИЯ (УСЛОВИЯ) ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ПРОВЕДЕНИЯ ПОВЕРКИ-
6.1 При проведении поверки необходимо соблюдать требования безопасности, установленные ГОСТ 12.3.019-80, «Правила технической эксплуатации электроустановок потребителей». Также должны быть соблюдены требования безопасности, изложенные в эксплуатационных документах на поверяемые датчики и применяемые средства поверки.
Датчик допускается к дальнейшей поверке, если:
-
- внешний вид датчика соответствует описанию типа;
-
- соблюдаются требования по защите датчика от несанкционированного вмешательства согласно описанию типа;
-
- отсутствуют видимые дефекты, способные оказать влияние на безопасность проведения поверки или результаты поверки.
Примечание - При выявлении дефектов, способных оказать влияние на безопасность проведения поверки или результаты поверки, устанавливается возможность их устранения до проведения поверки. При наличии возможности устранения дефектов, выявленные дефекты устраняются, и датчик допускается к дальнейшей поверке. При отсутствии возможности устранения дефектов, датчик к дальнейшей поверке не допускается.
8 ПОДГОТОВКА К ПОВЕРКЕ И ОПРОБОВАНИЕ СРЕДСТВА ИЗМЕРЕНИЙ-
8.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:
-
- изучить эксплуатационную документацию на поверяемый датчик и на применяемые средства поверки;
-
- выдержать датчик в условиях окружающей среды, указанных в п. 3.1, не менее 2 ч, если он находился в климатических условиях, отличающихся от указанных в п. 3.1, и подготовить его к работе в соответствии с его эксплуатационной документацией;
-
- подготовить к работе средства поверки в соответствии с указаниями их эксплуатационной документации.
-
8.2 Опробование включает в себя проверку работоспособности датчика путем подачи испытательных значений силы переменного тока согласно таблице 4 и регистрации выходного сигнала силы переменного тока.
Датчик допускается к дальнейшей поверке, если при опробовании, после подачи испытательных значений силы переменного тока происходит пропорциональное преобразование силы переменного тока.
9 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК СРЕДСТВА ИЗМЕРЕНИЙ-
9.1 Определение приведенной (к верхнему значению диапазона входных значений силы переменного тока) погрешности преобразований силы переменного тока проводят при помощи калибратора универсального 9100 (далее по тексту - калибратор), мультиметра 3458А (далее по тексту - мультиметр), в следующей последовательности:
-
1) Подготовить и включить датчик и испытательное оборудование в соответствии с их руководствами по эксплуатации.
-
2) Собрать схему, представленную на рисунке 1.

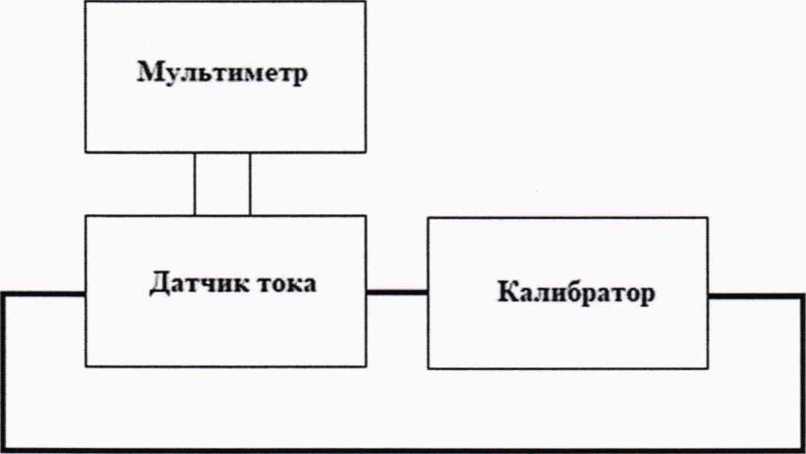

Рисунок 1 - Структурная схема определения приведенной (к верхнему значению диапазона входных значений силы переменного тока) погрешности преобразований силы переменного тока
-
3) При помощи калибратора поочередно воспроизводят испытательные сигналы согласно таблице 4.
Таблица 4 - Испытательные сигналы
№ |
Установленное значение силы переменного тока, /, мА |
Измеренное значение силы переменного тока, I, мкА |
Пределы допускаемой приведенной (к верхнему значению диапазона входных значений силы переменного тока) погрешности преобразований силы переменного тока, % |
1 |
0,1 |
±2 | |
2 |
10 | ||
3 |
50 | ||
4 |
100 | ||
5 |
300 | ||
6 |
500 |
-
4) Считывают с мультиметра результаты значений выходного сигнала силы переменного тока от датчика.
Значение приведенной (к верхнему значению диапазона входных значений силы переменного тока) погрешности преобразований силы переменного тока у, % определять по формуле:
у = . 100 (1)
где /ВЬ1Х - преобразованное значение силы переменного тока, считанное с мультиметра, мкА;
А - заданное с калибратора значение силы переменного тока, мА;
/д - верхнее значение диапазона входных значений силы переменного тока, мА;
Ку - коэффициент трансформации.
Результаты считают положительными, если полученные значения погрешностей не превышают пределов, указанных в таблице 1.
Датчик подтверждает соответствие метрологическим требованиям, установленным при утверждении типа, если:
-
1) при опробовании, после подачи испытательных значений силы переменного тока происходит пропорциональное преобразование силы переменного тока;
-
2) полученные значения приведенной (к верхнему значению диапазона входных значений силы переменного тока) погрешности преобразований силы переменного тока не превышают пределов, указанных в таблице 1.
При невыполнении любого из вышеперечисленных условий (когда датчик не подтверждает соответствие метрологическим требованиям), поверку датчика прекращают, результаты поверки признают отрицательными.
11 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ-
11.1 Результаты поверки датчика подтверждаются сведениями, включенными в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком, установленным действующим законодательством.
-
11.2 По заявлению владельца датчика или лица, представившего его на поверку, положительные результаты поверки (когда датчик подтверждает соответствие метрологическим требованиям) оформляют свидетельством о поверке по форме, установленной в соответствии с действующим законодательством, и (или) нанесением на датчик знака поверки, и (или) внесением в паспорт датчика записи о проведенной поверке, заверяемой подписью no-верителя и знаком поверки, с указанием даты поверки.
-
11.3 По заявлению владельца датчика или лица, представившего его на поверку, отрицательные результаты поверки (когда датчик не подтверждает соответствие метрологическим требованиям) оформляют извещением о непригодности к применению средства измерений по форме, установленной в соответствии с действующим законодательством, и (или) внесением в паспорт датчика соответствующей записи.
-
11.4 Протоколы поверки датчика оформляются по произвольной форме.
Начальник отдела испытаний и комплексного метрологического обеспечения ООО «ИЦРМ»
Инженер ООО «ИЦРМ»
д. Винокурова
И.И. Буров
7
