Методика поверки «Измерители параметров электроизоляции ТМ-2501» (МП ТМ-2501-16 )

СОГЛАСОВАНО

2016 г.

Генеральный директор ООО«ИЦРМ»

2016 г.

Измерители параметров электроизоляции ТМ-2501

Методика поверки

ТМ-2501-16 МП

г. Видное

2016 г.

Содержание

• 1  ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ

• 2  ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 3  ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 4  УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

• 5  ПРОВЕДЕНИЕ ПОВЕРКИ

• 6  ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

ПРИЛОЖЕНИЕ А (Рекомендуемое)

ПРИЛОЖЕНИЕ Б (Обязательное)

• 1.1 Настоящая методика поверки (далее по тексту - методика) распространяется на измерители параметров электроизоляции ТМ-2501 (далее по тексту - измерители) и устанавливает методику их первичной и периодической поверки.

• 1.2 Измерители подлежат поверке с периодичностью, устанавливаемой потребителем с учётом режимов и интенсивности эксплуатации, но не реже одного раза в 2 года.

2.1 При проведении поверки проводят операции, указанные в таблице 1. Таблица 1 - Операции поверки

• 2.2 При несоответствии характеристик поверяемых измерителей установленным требованиям по любому из пунктов таблицы 1 их к дальнейшей поверке не допускают и последующие операции не проводят, за исключением оформления результатов по 6.2.

• 2.3 Периодическую поверку допускается проводить частично (приказ от 02.07.2015 г. №1815 Министерства Промышленности и Торговли Российской Федерации, п. 18) на основании письменного заявления владельца средства измерения (далее по тексту - СИ), оформленного в произвольной форме, если СИ используются для измерения меньшего числа величин или на меньшем числе под диапазонов измерений, установленных в описании типа.

• 2.3.1. При использовании в измерителях только функции измерения значения сопротивления защитных проводников допускается не проводить проверку по пунктам 8.6.1 и 8.6.2 настоящей методики поверки, остальные пункты являются обязательными.

• 2.3.2. При использовании в измерителях только функций измерения сопротивления электроизоляции постоянным испытательным напряжением и измерения действующего значения напряжения постоянного и переменного тока основной частоты, допускается не проводить проверку по пункту 8.6.3 настоящей методики поверки, остальные пункты являются обязательными.

• 3.1 Перечень средств измерений, используемых при поверке, приведен в таблице 2.

Таблица 2 - Средства поверки

Примечание: Допускается применять другие средства поверки, метрологические и технические характеристики которых не хуже приведенных в таблице 2.

• 4.1 К поверке измерителей допускают лиц, аттестованных на право поверки средств измерений электрических величин.

• 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроустановках с напряжением до и выше 1000 В с квалификационной группой по электробезопасности не ниже III.

• 5.1 При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.3.019-80, «Правилами техники безопасности, при эксплуатации электроустановок потребителей», «Межотраслевыми правилами по охране труда (правилами безопасности) при эксплуатации электроустановок». Соблюдают также требования безопасности, изложенные в эксплуатационных документах на устройство и применяемые средства измерений.

• 5.2 Средства поверки, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

• 5.3 Должны также быть обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки.

• 6.1 При проведении поверки должны соблюдаться следующие условия:

-температура окружающей среды, °C                от 15 до 25;

-атмосферное давление, кПа                         от 85 до 105;

-относительная влажность воздуха, %                от 30 до 80.

• 7.1 Средства поверки подготавливают к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах (все средства поверки должны быть исправны и поверены).

• 7.2 Провести технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75.

• 7.3 Выдержать измерители в условиях окружающей среды, указанных в п.6, не менее 2 ч, если они находились в климатических условиях, отличающихся от указанных в п.6.

• 7.4 Определение метрологических характеристик должно производиться со штатными проводами из комплекта измерителя.

• 7.5 При проведении поверки по пункту 8.5.2, вблизи рабочего места не должно присутствовать: работающих электрических устройств, металлических изделий, материалов с накопленным статическим потенциалом, двигающихся людей. Провода, соединяющие калибратором электрического сопротивления КС-100к0-5Т0 с поверяемым измерителем, не должны быть скручены между собой. Разъемы калибратора электрического сопротивления КС-100к0-5Т0 не должны быть загрязнены. Необходимо добиться прочного соединения наконечников измерительных зондов поверяемого измерителя и разъемов калибратора электрического сопротивления КС-100к0-5Т0.

• 7.6 Перед определением метрологических характеристик по п.8.5.3 необходимо провести компенсацию измерительных проводников в соответствии с руководством по эксплуатации на поверяемый измеритель.

• 8.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие проверяемого измерителя следующим требованиям:

• - комплектность измерителя должна соответствовать перечню, указанному в паспорте;

• - серийный номер измерителя должен соответствовать указанному в паспорте;

• - не должно быть механических повреждений корпуса, дисплея, лицевой панели, органов управления, все надписи на панелях должны быть четкими и ясными;

• - все разъемы не должны иметь повреждений и должны бьггь чистыми;

При наличии дефектов поверяемые измерители бракуются и подлежат ремонту.

Результаты проверки считают положительными, если выполняются все вышеуказанные требования.

• 8.2 Проверка электрической прочности изоляции

Проверку проводят одноминутным напряжением промышленной частоты. Измерения проводят между цепями, приведёнными в таблице 3.

Испытания проводить с помощью установки для проверки электрической безопасности GPI 745 А (далее по тексту - установка). Во время испытаний на измерители не подают питание, но автоматические выключатели сетевого питания устанавливают в положение «включено». На проверяемую цепь подать испытательное напряжение переменного тока частотой 50 Гц со среднеквадратичным значением 100 В, увеличивая его в течение 5 с до значения, указанного в таблице 3 для данной цепи. Поддерживать заданное значение напряжения неизменным в течение 1 мин.

Результаты проверки считают удовлетворительными, если не произошло пробоя изоляции или повторяющегося искрения. Появление коронного разряда или шума при испытаниях не является признаком неудовлетворительных результатов испытаний.

• 8.3 Проверка электрического сопротивления изоляции (п. 8 таблицы 1)

Перед проведением испытания измерители следуют отключить от внешнего блока питания и вынуть аккумулятор.

Проверку проводят между цепями, указанными в таблице 3.

Сопротивление изоляции измерять с помощью установки. Во время испытаний на измерители не подают питание, но автоматические выключатели сетевого питания устанавливают в положение «включено». На проверяемую цепь подать испытательное напряжение постоянного тока равное 500 В. Через 30 с после подачи испытательного напряжения произвести отсчёт показаний.

Результаты проверки считают удовлетворительными, если измеренные значения сопротивления не менее 20 МОм.

• 8.4 Опробование

Опробование измерителей проводится в следующей последовательности:

• 1) Подготовить измеритель в соответствии с руководством по эксплуатации.

• 2) Включить измеритель (при включении измерителя должен включиться дисплей).

• 3) Проверить работоспособность дисплея и клавиш управления; режимы, отображаемые на дисплее, при нажатии соответствующих клавиш, должны соответствовать руководству по эксплуатации.

Результат проверки считается положительным, если при включении измерителя происходит включение дисплея, сохраняется работоспособность клавиш управления; режимы, отображаемые на дисплее, при нажатии соответствующих клавиш, соответствуют руководству по эксплуатации.

• 8.5 Подтверждение соответствия программного обеспечения

Встроенное программное обеспечение (далее по тексту - ПО) подтверждаются определением идентификационного наименования и номера версии ПО.

Для определения идентификационного наименования и номера версий встроенного ПО проверяют информацию, отображаемую на дисплее измерителя при его включении.

Результат определения идентификационного наименования считают положительным, если идентификационное наименование и номер версии программного обеспечения соответствует данным, указанным в Приложении Б.

• 8.6 Проверка допускаемых абсолютных погрешностей

  • 8.6.1 Проверка допускаемой абсолютной погрешности измерения действующего значения напряжения постоянного и переменного тока основной частоты.

Проверку проводят в следующей последовательности:

• 1) Собрать схему, представленную на рисунке 1.

• 2) Активировать режим U на поверяемом измерителе.

• 3) При помощи калибратора универсального Н4-101 (далее по тексту - калибратор) поочередно воспроизвести значения напряжения электрического тока в соответствии с таблицами А.1, А.2, представленными в приложении А.

• 4) При помощи измерителя произвести измерение напряжения (измерение происходит автоматически).

• 5)  Зафиксировать показания поверяемого измерителя, и результат занести в таблицы А.1 и А.2, представленные в приложении А.

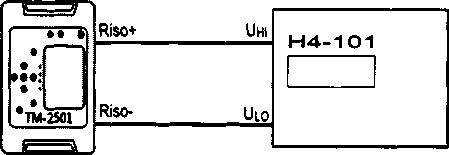

Рисунок 1 - Структурная схема определения абсолютной погрешности измерения действующего значения напряжения постоянного и переменного тока.

где ТМ-2501 - поверяемый измеритель,

Н4-101 - калибратор универсальный Н4-101.

• 6) Рассчитать абсолютную погрешность измерения напряжения электрического тока по формуле (1):

АХ ⁼ Хизм -Хуст                                                 (1)

где Хуст - показания эталонного средства измерения;

Хизм - показания поверяемого измерителя.

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблиц А. 1 и А.2, представленным в приложении А.

• 8.6.2 Проверка допускаемой абсолютной погрешности измерения сопротивления электроизоляции постоянным испытательным напряжением.

Проверка проводится в следующей последовательности:

• 1)  Собрать схему, представленную на рисунке 2.

• 2) Активировать режим Ri_S0 на поверяемом измерителе и выбрать в меню необходимый номинал испытательного напряжения.

• 3)  Установить значения электрического сопротивления на калибраторе электрического сопротивления КС-100к0-5Т0 (далее по тексту - КС-100к0-5Т0) в соответствии с таблицей А.З, представленной в приложении А.

• 4) Произвести измерение путем нажатия и удерживания клавиши START на поверяемом измерителе до момента появления надписи LOCK и стабилизации показаний.

• 5)  Фиксировать показания поверяемого измерителя и результат занести в таблицу А.З, приведенную в приложении А.

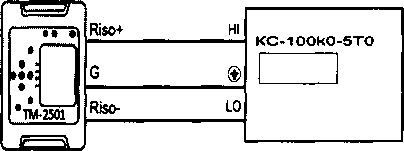

Рисунок 2 - Структурная схема определения абсолютной погрешности измерения сопротивления электроизоляции постоянным испытательным напряжением.

где ТМ-2501 - поверяемый измеритель, КС-100к0-50 - калибратор электрического сопротивления.

Рассчитать абсолютную погрешность измерения сопротивления электроизоляции постоянным испытательным напряжением по формуле (1).

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы А.З, представленной в приложении А.

• 8.6.3 Проверка допускаемой абсолютной погрешности измерения сопротивления защитных проводников.

Проверка проводится в следующей последовательности:

• 1) Собрать схему, представленную на рисунке 5.

• 2) Активировать режим R«mt на поверяемом измерителе.

• 3) Провести компенсацию сопротивления измерительных проводников (в соответствии с эксплуатационной документацией) на поверяемом измерителе (функция AUTO ZERO) при нулевых положениях декадных переключателей магазина сопротивлений МС-6-01/1 (далее по тексту - магазин).

• 4) Установить значения электрического сопротивления на магазине в соответствии с таблицей А.4, представленной в приложении А.

• 5) Измерение провести нажатием клавиши START на поверяемом измерителе.

• 6) Фиксировать показания поверяемого измерителя и результат занести в таблицу А.4, представленную в приложении А.

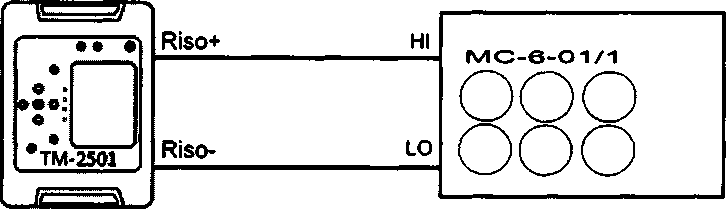

Рисунок 3 - Структурная схема определения абсолютной погрешности измерения сопротивления защитных проводников.

где ТМ-2501 - поверяемый измеритель,

МС-6-01/1 -магазин электрического сопротивления.

• 7) Рассчитать допускаемую абсолютную погрешность измерения сопротивления защитных проводников по формуле (1).

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы А.4, представленной в приложении А.

• 9.1 При положительном результате поверки измерители удостоверяются знаком поверки и записью в паспорте, заверяемой подписью поверителя и знаком поверки или выдается «Сви-дельтсво о поверке».

• 9.2 При отрицательном результате поверки измерители не допускаются к дальнейшему применению, знак поверки гасится, «Свидетельство о поверке» аннулируется, выписывается «Извещение о непригодности» или делается соответствующая запись в паспорте на измерители.

ПРИЛОЖЕНИЕ А (Рекомендуемое)

Таблица А.1 - Проверка допускаемой абсолютной погрешности измерения действующе

го значения напряжения постоянного тока

Таблица А.2 - Проверка допускаемой абсолютной погрешности измерения действующе-

го значения напряжения переменного тока основной частоты

Таблица А.З - Проверка допускаемой абсолютной погрешности измерения сопротивле-ния электроизоляции испытательным напряжением постоянного тока

Таблица А.4 - Проверка допускаемой абсолютной погрешности измерения сопротивления защитных проводников.

Таблица Б.1 - Характеристики программного обеспечения измерителей параметров электроизоляции ТМ-2501.

Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
