Руководство по эксплуатации «Магнитометры дифференциальные МФ-24ФМ AКASCAN, МФ-34ФМ AКASCAN» (НКЖЛ.411171.003 РЭ)

Общество с ограниченной ответственностью «АКА-Скан»

ОКП 42 2282

УТВЕРЖДАЮ

(раздел 8 "Методика поверки")

,А. Гладких

СТ"

Генеральный директор

Магнитометры дифференциальные

МФ-24ФМ AKASCAN. МФ-34ФМ AKASCAN

Руководство по эксплуатации

НКЖЛ.411171.003 РЭ

• 1 ОБЩИЕ УКАЗАНИЯ

  • 1.1 Настоящее руководство по эксплуатации включает в себя сведения, необходимые для изучения конструкции, принципа действия и правил эксплуатации, транспортирования и хранения магнитометров дифференциальных МФ-24ФМ AKASCAN, МФ-34ФМ AKASCAN.

  • 1.2 К эксплуатации магнитометра допускается персонал, подготовленный в соответствии с «Правилами технической эксплуатации электроустановок потребителей», утвержденными Минэнерго России в 2003 г., и изучивший настоящее руководство по эксплуатации.

  • 1.3 Руководство по эксплуатации должно постоянно находиться с магнитометром.

  • 1.4 Записи, вносимые в руководство по эксплуатации в процессе эксплуатации карандашом и смывающимися чернилами, а также подчистки не допускаются. Неправильная запись должна быть аккуратно зачеркнута, а рядом записана новая, которую должно заверить ответственное лицо. После подписи проставляют фамилию и инициалы ответственного лица (вместо подписи допускается проставлять личный штамп исполнителя).

    ев

    Й ч

    О isi в

    Ч О с

    i-

    я и S

    « и

    «

    (L)

    СП PQ

    св I я я о я я

    • 4 о с

    § о я

    я я

    • 5

    Изм	Лист	№ документа	Подпись	Дата

    НКЖЛ.411171.003 РЭ

    Лист



• 2 ОСНОВНЫЕ СВЕДЕНИЯ

  • 2.1 Магнитометры дифференциальные МФ-24ФМ AKASCAN, МФ-4ФМ AKASCAN

(далее по тексту - магнитометры) предназначены для разностного измерения магнитной индукции постоянного неоднородного магнитного поля и применяются для оценки уровня остаточной намагниченности деталей и узлов изделий, а также выявления локальных магнитных полюсов феррозондовым методом в лабораторных и цеховых условиях различных отраслей промышленности.

Магнитометры изготавливаются в двух исполнениях, отличающихся конструкциями разъемов преобразователей:

• - магнитометр исполнения МФ-24ФМ - с разъемом преобразователя типа РС-7ТВ и кабелем USB-4C;

• - магнитометр исполнения МФ-34ФМ - с разъемом преобразователя типа ODU серии О и гибким силиконовым кабелем в износостойкой оплетке.

  §

  • 4

  • 5 иО о S t=!

  Ч О С

  (О и S

  « и н к <и

  м ffl

Показания магнитометра при произвольных изменениях пространственного положения преобразователя при отсутствии источника магнитного поля (кроме поля Земли) не превышает 2,5 - 3 мкТл.

• 2.2 Нормальные условия применения магнитометра:

• - температура окружающего воздуха от плюс 15 до плюс 25 °C;

• - относительная влажность воздуха от 30 % до 80 %;

• - атмосферное давление от 84 до 106 кПа.

• 2.3 Условия эксплуатации магнитометра:

• - температура окружающего воздуха от 0 °C до плюс 40 °C;

• - относительная влажность воздуха до 90 % при температуре +35 °C;

• - атмосферное давление от 70 до 106,7 кПа.

По рабочим условиям применения и предельным условиям транспортирования магнитометр относится к группе 3 по ГОСТ 22261-94.

• 2.4 Предприятие-изготовитель - ООО «АКА-Скан» [107023, Москва, ул. Буженинова, д.2; тел. (495) 514-56-43].

  Изм	Лист	№ документа	Подпись	Дата

  НКЖЛ.411171.003 РЭ

  Лист



• 3 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

  • 3.1 Диапазон показаний магнитной индукции от минус 2000 до плюс 2000 мкТл.

  • 3.2 Диапазон измерений магнитной индукции от минус 1500 до плюс 1500 мкТл.

  • 3.3 Пределы допускаемой абсолютной погрешности измерения магнитной индукции В в диапазоне от минус 500 до плюс 500 мкТл: ± (0,05 • |В| +1) мкТл.

  • 3.4 Пределы допускаемой относительной погрешности измерения магнитной индукции в диапазонах от минус 1500 до минус 500 мкТл и от плюс 500 до плюс 1500 мкТл: ±5 %.

  • 3.5 Магнитометр обеспечивает включение звуковой сигнализации при превьппении заданного уровня остаточной намагниченности объекта контроля.

  • 3.6 Электрическое питание магнитометра осуш;ествляется от двух батарей типа АА напряжением (З-о,?) В.

  • 3.7 Ток, потребляемый от батареи, - не более 50 мА.

  • 3.8 Время установления рабочего режима - не более 20 с.

  • 3.9 Продолжительность непрерывной работы от полностью заряженных батарей - не менее 8 ч.

    а й

    • 4

    о

    • 5

    И ч о с

  • 3.10 Габаритные размеры:

• - электронного блока (длинахширинахвысота) - не более 152x83x35 мм;

• - преобразователя - диаметр не более 14 мм, длина не более 120 мм.

Длина кабеля преобразователя - не менее 1,2 м.

• 3.9 Масса электронного блока магнитометра - не более 0,3 кг.

• 3.10 Магнитометр по электромагнитной совместимости соответствует требованиям

ГОСТЕ 51522.1:

а) по эмиссии индустриальных радиопомех магнитометр соответствует нормам для оборудования класса А по ГОСТ Р 51522.1;

б)  магнитометр устойчив к воздействию электростатических разрядов по ГОСТ 30804.4.2 напряжением ±4 кВ (контактный и воздушный разряды);

в) магнитометр устойчив к воздействию радиочастотного электромагнитного поля по ГОСТ 30804.4.3 напряженностью 3 В/м.

• 3.11 Средняя наработка на отказ - не менее 25000 ч.

• 3.12 Среднее время восстановления работоспособности - не более 4 ч.

• 3.13 Средний срок службы - не менее 5 лет.

  Изм	Лист	№ документа	Подпись	Дата

  НКЖЛ.411171.003 РЭ

  Лист



• 4 КОМПЛЕКТНОСТЬ

  а

  S из

  S § о с

  КО

  п

  S

  « и S

  к <и

  м

  ffl

  й

  • 4 s

  >4 о

  • 5 G

  • 4 О С

  § о ц

  и щ

  • 5

  Изм	Лист	№ документа	Подпись	Дата

  НКЖЛ.411171.003 РЭ

  Лист



4.1 Комплект поставки магнитометра приведен в таблице 1. Таблица 1

Примечание - По требованию заказчика в комплект поставки может быть включен сетевой источник питания.

• 5 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

  • 5.1 Принцип работы магнитометра основан на измерении градиента магнитной индукции постоянного поля с помощью дифференциального феррозондового преобразователя, который представляет собой два полузонда, размещенньк на одной оси на базовом расстоянии (20±1) мм. Уровень второй гармоники, возникающей в измерительной обмотке феррозондового преобразователя, пропорционален градиенту магнитной индукции.

  • 5.2 Конструктивно магнитометр включает в себя электронный блок, вьшолненный в корпусе из АБС-пластика, и преобразователь, подключаемый к электронному блоку через разъем с помощью кабеля.

• 5.3. Электрическая схема электронного блока обеспечивает генерацию тока для возбуждения первичной обмотки феррозондового преобразователя, измерение э.д.с. второй гармоники, возникающей в измерительной обмотке под воздействием внешнего магнитного поля, и вывод результатов измерений на двухстрочный жидкокристаллический индикатор.

• 5.4. На лицевой панели корпуса электронного блока расположены:

• - графический жидкокристаллический индикатор, отображающий результаты измерений и позволяющий контролировать состояния органов управления магнитометра;

• - пять кнопок управления режимами работы прибора, снабженньк соответствующей символикой.

  Кнопки

  Длительное нажатие (> 2с)

  Установка нуля показаний (в режиме измерения)

  Включение и завершение режима калибровки

  Включение и выключение магнитометра



В таблице 2 отображены органы управления магнитометром (кнопки) и описаны функции каждой из кнопок при длительном (> 2с) и кратковременном (< 0.5 с) нажатиях.

Таблица 2

Кратковременное нажатие(< 0,5с)

Обнуление значений максимумов

Установка порога звуковой сигнализации (в режиме измерения) или установка показания соответствующего значению поля в рабочей зоне калибровочного устройства (в режиме калибровки)

Лист

• 5.5. На тыльной стороне корпуса электронного блока расположена крьппка батарейного отсека.

  ев

  Й tt

  о

  S и ч а С

• 5.6. На верхнем торце корпуса электронного блока расположен разъем для подключения преобразователя.

• 5.7 Магнитометр снабжен функцией автоматического вьпслючения при 10-минутном перерыве в работе (перерывом в работе является временная пауза между нажатиям любых кнопок). При 5-минутном перерыве в работе включается сигнал звукового предупреждения.

• 5.8 Остаточная намагниченность изделия оценивается по величине и знаку разности значений остаточной магнитной индукции в зоне контроля на базовом расстоянии дифференциального преобразователя, равном (20±1) мм. Информация о величине и знаке остаточной магнитной индукции изделия индицируется на двухстрочном жидкокристаллическом индикаторе электронного блока магнитометра в единицах магнитной индукции - микротеслах (мкТл).

• 5.9 В комплект поставки магнитометра входит калибровочное устройство, представляющее собой цилиндрический корпус из немагнитного непроводящего материала с отверстием для установки преобразователя и размещенным в корпусе постоянным магнитом.

• 5.10 В стандартный комплект поставки не входит мера градиента магнитной индукции (МГМИ), предназначенная для настройки и поверки прибора в условиях производства. МГМИ обеспечивает в своей рабочей зоне нормированное значение градиента магнитной индукции, зависящее от величины и направления тока, пропускаемого через катушки МГМИ. Аттестация МГМИ осуществляется органами государственной метрологической службой в установленном порядке.

  « н N

  № (U

  м

  CQ

  св

  й tf

  Н

  Л о S

  И

  • 4 о С

  § о в

  CQ Я

  • 5

  Изм	Лист	№ документа	Подпись	Дата

  НКЖЛ.411171.003 РЭ

  Лист



• 6 ПОДГОТОВКА к РАБОТЕ

  • 6.1 Магнитометр обслуживается одним оператором, изучившим настоящее руководство по эксплуатации.

  • 6.2 Выдержать магнитометр после транспортирования или хранения при температуре воздуха ниже О °C перед распаковкой в теплом сухом помещении при температуре окружающего воздуха от О °C до +40 °C в течение 2 ч.

  • 6.3 Вьщержать магнитометр после транспортирования или хранения при температуре воздуха вьппе +40 °C после распаковки в теплом сухом помещении при температуре окружающего воздуха от о °C до +40 °C в течение не менее 4 ч.

  • 6.4 Произвести внешний осмотр магнитометра, при котором должно быть установлено соответствие следующим требованиям:

• - магнитометр должен быть укомплектован в соответствии с разделом 4;

• - заводской номер магнитометра должен быть хорошо различим и соответствовать приведенному в разделе 11;

• - электронный блок, преобразователь и кабель преобразователя не должны иметь механических повреждений и дефектов покрытий, при которых их эксплуатация недопустима.

  еЗ

  Й

  • 4

  • 5

  49 о х

  G Ч

  О с

• 6.5 Открыть крьппку батарейного отсека и установить две батареи типа АА, соблюдая полярность. После установки батареи крьппку закрыть, завинтив два винта.

• 6.6 Подключить преобразователь к электронному блоку.

• 6.7 Включить магнитометр длительным нажатием кнопки 1. На индикаторе в течение 2 с будут последовательно отображаться: название фирмы-производителя, название типа магнитометра, версия программного обеспечения 2.1 и величина напряжения батареи питания.

ВНИМАНИЕ!

Лист

Если показания не соответствуют значению калибра, необходимо откалибровать прибор. Для этого длительным нажатием кнопки 3 следует включить режим калибровки. В результате нажатия на несколько секунд высветится напоминающая надпись УСТАНОВИТЕ КАЛИБР. Далее на индикаторе появится отображение режима калибровки: на верхней строчке индикатора слева - текущее показание магнитометра, справа - величина калибра (соответствует значению поля в рабочей зоне калибровочного устройства (400 мкТл), на нижней строчке - надпись КАЛИБРОВКА.

В магнитометре имеется возможность установить нуль в режиме калибровки. Для этого следует изъять преобразователь из калибровочного устройства, разместить его вне зоны влияния магнитньк полей (кроме поля Земли) и, если текущее значение не равно нулю, длительным нажатием кнопки 2 установить «нуль».

Установить преобразователь в калибровочное устройство.

На индикаторе вверху слева будет отображаться текущее измеренное значение. Кнопками 4 и 5 установите в правой верхней части индикатора значение магнитной индукции соответствующее значению магнитной индукции калибровочного устройства.

Заверщить операцию калибровки длительным нажатием кнопки 3.

• 6.10 Кратковременным нажатием в режиме измерения активировать режим установки порога - должна появится надпись ПОРОГ NNN. Кнопками 4 и 5 установить требуемое значение порога. Порог представляет собой модуль значения магнитного поля, превьппение которого сопровождается звуковым сигналом. По завершении установки порога после непродолжительной паузы надпись должна исчезнуть - магнитометр перейдет в режим измерения.

Магнитометр готов к работе.

Лист

• 7 ПОРЯДОК РАБОТЫ

  • 7.1 Оценка степени размагниченности исследуемых деталей осуществляется путем сканирования поверхности контролируемого объекта и маркирования местоположения зон пре-вьппения значений установленного порога (включения звуковой сигнализации).

  • 7.2 Скорость сканирования не должна превьппать 400 мм/с.

  • 7.3 Точные параметры контроля (уровень порога, скорость сканирования, ориентация преобразователя относительно объекта контроля и др.) определяются методикой контроля, принятой на предприятии, использующем магнитометр.

    <й

    Й

    • 4

    • 5

    uQ

    S § о с

    ко

    « № S

    м И S

    и о

    й

    Й

    • 4

    • 5

    л о

    S

    1=1

    • 4 о с

    § о в

    « в

    • 5

    Изм	Лист	№ документа	Подпись	Дата

    НКЖЛ.411171.003 РЭ

    Лист



• 8 МЕТОДИКА ПОВЕРКИ

  • 8.1 Настоящая методика поверки распространяется на магнитометры дифференциальные МФ-24ФМ AKASCAN, МФ-4ФМ AKASCAN и устанавливает методы и средства их первичной и периодической поверок.

Интервал между поверками - один год.

• 8.2 Операции поверки

  • 8.2.1 При проведении поверки должны вьшолняться операции, приведенные в таблице 3.

Таблица 3

• 1. Внешний осмотр

• 2. Опробование, идентификация программного обеспечения

  sj й

  • 4 я я я

  • 5 с

3. Проверка диапазона и абсолютной погрешности измерения магнитной индукции постоянного магнитного поля

8.7.2

8.7.1

• 8.2.2 В случае отрицательного результата при проведении любой из операций поверку магнитометра прекращают, а магнитометр признают не прошедшим поверку.

  0 Я я я и

  СО со

  Й

  • 4 я

  о Я

  Я ё

  О я

  я

  • 5

  Изм	Лист	№ документа	Подпись	Дата

  НКЖЛ. 411171.003 РЭ

  Лист



• 8.3 Средства поверки

  • 8.3.1 При проведении поверки должны быть применены средства, приведенные в таблице 4.

Таблица 4

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические ха-рактеристики средства поверки____________________________________________

Мера градиента магнитной индукции, диапазон воспроизводимых значений разности магнитной индукции от 10 до 2000 мкТл (на расстоянии ±10 мм по оси меры от центра меры), относительная погрешность постоянной меры по гради-й//

енту магнитной индукции (составляющая —-) не более ±2 %, относительное дх

изменение постоянной на расстоянии ±10 мм по оси меры от центра меры не более ±1 %.

Амперметр, относительная погрешность измерения силы постоянного тока не более ±0,2 % в диапазоне, обеспечивающем воспроизведение мерой градиента магнитной индукции разности магнитной индукции в диапазоне от 10 до 2000 мкТл.

Источник постоянного тока, диапазоны регулирования выходного напряжения и тока, обеспечивающие воспроизведение мерой градиента магнитной индукции разности магнитной индукции в диапазоне от 10 до 2000 мкТл.

• 8.3.2 Допускается использовать другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.

  1О п и

  S

• 8.4 Требования безопасности

  • 8.4.1 При проведении поверки должны вьщолняться требования безопасности, указанные в эксплуатационной документации на поверяемый магнитометр и применяемые средства

    поверки.

    ю и S

    W о

• 8.5 Условия поверки

  • 8.5.1 При проведении поверки должны соблюдаться следующие условия:

- температура окружающего воздуха от 15 до 25 °C;

• - внещние электрические и магнитные поля должны находиться в пределах, не влияющих на работу магнитометра и средств поверки;

• - при проведении испытаний мера градиента магнитной индукции должна находиться на расстоянии не менее 1,5 м от изделий из ферромагнитных материалов.

  Изм	Лист	№ документа	Подпись	Дата

  НКЖЛ.411171.003 РЭ

  Лист



• 8.6 Подготовка к поверке

  • 8.6.1 Перед проведением поверки выполнить следующие подготовительные работы:

- подготовить средства поверки к работе в соответствии с эксплуатационными документами на них;

- подготовить магнитометр к работе в соответствии с указаниями 6.1 - 6.6 настоящего руководства по эксплуатации.

• 8.7 Проведение поверки и обработка результатов измерений

  • 8.7.1 Внешний осмотр

    • 8.7.1.1 При внешнем осмотре должно быть установлено соответствие магнитометра следуюпщм требованиям:

• - комплектность - согласно разделу 4 настоящего руководства по эксплуатации;

• - отсутствие явных механических повреждений магнитометра и его составных частей;

• - наличие маркировки магнитометра;

• - наличие и нормальное функционирование всех органов регулировки и коммутации.

• 8.7.2 Опробование, идентификация программного обеспечения

  я й Ч

  Я я о я я ч о с

  • 8.7.2.1 Включить магнитометр длительным нажатием кнопки 1. На индикаторе в течение 2 с должны последовательно отображаться: наименование исполнения магнитометра, наименование программного обеспечения магнитометра (АКА-СКАН), величина напряжения батареи питания, версия программного обеспечения (2.4 или выше). Через 2 с магнитометр перейдет в режим измерения.

  • 8.7.2.2 Разместить преобразователь в зоне, свободной от влияния ферромагнитных предметов и электромагнитных полей, и длительным нажатием кнопки 2 установить нулевое значение на индикаторе.

    « а я я о

  • 8.7.2.3 Установить преобразователь в калибровочное устройство. На верхней строке индикатора магнитометра должны установиться показания, соответствующие калибру - значению, указанному на корпусе калибровочного устройства, с погрешностью не более ±2 %. Завершить операцию калибровки длительным нажатием кнопки 3.

  • 8.7.2.4 Кнопками 4, 5 установить значение порога 2000 мкТл.

    я

    Й

    • 4 я я

    я § о с

    § о я

    « я

    • 5

    Изм	Лист	№ документа	Подпись	Дата

    НКЖЛ.411171.003 РЭ

    Лист



• 8.7.3 Проверка диапазона и абсолютной погрешности измерения магнитной индукции постоянного магнитного поля

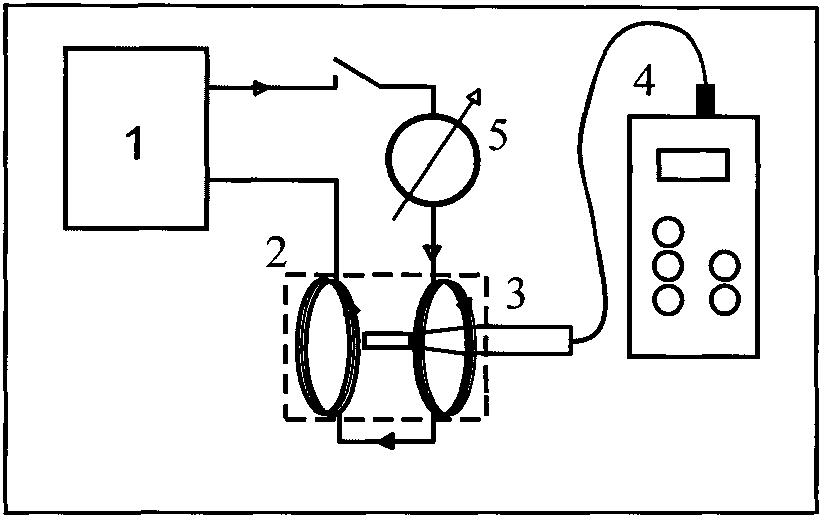

  • 8.7.3.1 Собрать схему согласно рисунка 1.



• 1 - источник постоянного тока

• 2 - мера градиента магнитной индукции

• 3 - преобразователь магнитометра

• 4 - электронный блок магнитометра

• 5 - амперметр

Рисунок 1

^.1.3.2 Разместить преобразователь в зоне, свободной от влияния ферромагнитных предметов и электромагнитных полей, и длительным нажатием кнопки >0< установить нулевые показания цифрового индикатора магнитометра.

• 8.7.3.3 Установить преобразователь в меру градиента магнитной индукции (далее -мера).

• 8.7.3.4 Подать в обмотки меры постоянный ток   , мА, рассчитанный по формуле:

  м со

  §

  в в в в § о с g о в

  я в S

  где Вэт - значение магнитной индукции, равное 400 мкТл;

  Kg - постоянная меры по градиенту магнитной индукции, Тл-м’*-А’*;

  L - базовое расстояние дифференциального преобразователя, равное 20 мм.

  Изм	Лист	№ документа	Подпись	Дата

  НКЖЛ.411171.003 РЭ

  (1)

  Лист



• 8.7.3.5 Длительным нажатием кнопки К включить режим калибровки. На индикаторе появится отображение режима калибровки: на верхней строке индикатора слева - текущие показания магнитометра, справа - величина, соответствующая установленному значению магнитной индукции в мере (В = +400 мкТл). Текущие показания магнитометра должны иметь положительный знак.

• 8.7.3.6 Перемещая преобразователь вдоль оси меры найти и зафиксировать положение, при котором показания магнитометра в верхней строке слева будут максимальными.

• 8.7.3.7 Длительным нажатием кнопки К завершить режим калибровки.

• 8.7.3.8 Подать в обмотки меры постоянный ток силой, рассчитанный по формуле (1) для магнитной индукции В = 10 мкТл.

• 8.7.3.9 Записать в протокол показания прибора при условно положительном (+Д, мкТл) и условно отрицательном (-Д, мкТл) направлении тока.

• 8.7.3.10 Повторить н.п. 8.7.3.8-8.7.3.9 для значений магнитной индукции 20, 50,100, 180, 500,1000,1500 мкТл.

• 8.7.3.11 Вычислить абсолютную погрешность измерения магнитной индукции

Д, мкТл, по формуле:

(2)

где Вэт - установленное в мере градиента значение магнитной индукции, мкТл, Bi - измеренное магнитометром значение магнитной индукции, мкТл.

8.7.3.12 Абсолютная погрешность измерения магнитной индукции, определённая в п. 8.7.3.11, не должна превышать + (0,05 • |В| +1), мкТл в диапазоне от минус 500 до плюс 500 мкТл. и не должна превышать ± 0,05 • |В|, мкТл в диапазонах от минус 1500 до минус 500 мкТл и от плюс 500 до плюс 1500 мкТл.

8.7.3.13 Поместить преобразователь магнитометра, прошедшего поверку с положительным результатом, в устройство калибровочное из комплекта данного магнитометра. Результат измерения магнитной индукции в калибровочном устройстве записать в протокол

поверки и свидетельство о поверке.

Лист

• 8.8.2 При положительньк результатах поверки оформляют Свидетельство о поверке по форме Приложения 1 ПР 50.2.006-94 "ГСП. Порядок проведения поверки средств измере-W It

НИИ .

8.83 При отрицательных результатах поверки оформляют извещения о непригодности по форме Приложения 2 ПР 50.2.006-94.

Лист

• 9 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

  • 9.1 Техническое обслуживание магнитометра состоит из профилактического осмотра, текущего ремонта и поверки.

  • 9.2 Профилактический осмотр должен производиться обслуживающим персоналом перед началом работы и включать:

• - внещний осмотр;

• - проверку работоспособности органов управления и коммутации;

• - проверку целостности кабеля преобразователя.

• 9.3 Ремонт магнитометра производится на предприятии-изготовителе.

• 9.4 Поверку магнитометра производить в соответствии с методикой поверки, изложенной в разделе 8 настоящего руководства по эксплуатации.

  св

  Й

  • 4

  • 5

  о

  S

  G

  Ч О С

  ID

  №

  S

  а И S и и

  С«1

  са й

  • 4

  • 5

  л CJ

  S н ч о С

  н

  • 4 о н

  и

  • 5

  Изм	Лист	№ документа	Подпись	Дата

  НКЖЛ.411171.003 РЭ

  Лист



• 10 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ

  • 10.1 Возможные неисправности и способы их устранения приведены в таблице 6. Таблица 6

    Наименование неисправности, внешнее проявление и дополнительные признаки При включении питания отсутствует индикация

    Вероятная причина

    1. Разряжен элемент питания.

    Способ устранения

    Отсутствуют стабильные показания

    • 2. Не подключена колодка элемента питания.

    • 3. Обрыв проводника между колодкой элемента питания и платой магнитометра

    Разряжен элемент питания

    Зарядить или заменить элемент питания. Подключить колодку.

    Устранить обрыв в цепи питания

    Зарядить или заменить элемент питания

    Магнитометр не реагирует на изменение магнитного поля, его показания меняются скачком

    Некорректно проведенная калибровка - использованы значения калибра, выходяпще за пределы измерения

    Произвести сброс настроек одновременным нажатием кнопок 2 и 3. Откалибровать магнитометр

Отсутствуют изменения показаний при установке преобразователя на ферромагнитное изделие или показания меняются скачком

• 10.2 При эксплуатации магнитометра могут иметь место неисправности, не перечисленные в таблице 5.

• 10.3 После устранения неисправностей подготовить магнитометр к работе в соответствии с указаниями раздела 6 настоящего руководства по эксплуатации.

• 10.4 Устранение неисправностей, требующих вскрытия магнитометра, производится на предприятии-изготовителе.

  и S и и

  м

  (В

  й

  • 4 к

  о

  • 5

  1=1

  • 4 о с

  § о с

  й и

  • 5

  Изм	Лист	№ документа	Подпись	Дата

  НКЖЛ.411171.003 РЭ

  Лист



• 11 СВИДЕТЕЛЬСТВО о ПРИЕМКЕ

Магнитометр дифференциальный МФ-__ФМ AKASCAN, заводской номер

_____, соответствует техническим условиям ТУ 4222-003-92466551-2014 и признан годным для эксплуатации.

Дата выпуска

Представитель ОТК

М.П.

Лист

• 12 СВИДЕТЕЛЬСТВО ОБ УПАКОВКЕ

Магнитометр дифференциальный МФ-__ФМ AKASCAN, заводской номер

__________, упакован на предприятии-изготовителе согласно требованиям, предусмотренным конструкторской документацией.

Дата упаковки______________

Упаковку произвел__________

Изделие после упаковки принял

Лист

• 13 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

  • 13.1 Предприятие-изготовитель гарантирует соответствие магнитометра техническим условиям ТУ 4222-003-92466551-2014 при соблюдении потребителем условий эксплуатации, транспортирования и хранения, а также работ по техническому обслуживанию, установленных настоящим руководством по эксплуатации.

  • 13.2 Гарантийный срок эксплуатации - 12 месяцев со дня ввода магнитометра в эксплуатацию.

  • 13.3 Гарантийный срок хранения - 6 месяцев со дня изготовления магнитометра.

  • 13.4 Предприятие-изготовитель обязуется в течение гарантийного срока безвозмездно ремонтировать магнитометр вплоть до замены его в целом, если за этот срок магнитометр выйдет из строя или его характеристики окажутся ниже норм, установленных настоящим руководством по эксплуатации.

Безвозмездный ремонт магнитометра производится при условии соблюдения потреби-

телем правил эксплуатации, транспортирования и хранения.

Лист

• 14 СВЕДЕНИЯ О РЕКЛАМАЦИЯХ

  • 14.1 В случае отказа магнитометра в работе или неисправности его в период гарантийных обязательств, а также обнаружения некомплектности при первичной приемке магнитометра, потребитель должен выслать в адрес предприятия-изготовителя письменное извещение со следующими данными:

• - тип магнитометра, заводской номер, дата выпуска и дата ввода в эксплуатацию;

• - характер дефекта (или некомплектности);

• - наличие у потребителя контрольно-измерительной аппаратуры для проверки магнитометра;

• - адрес, по которому должен прибыть представитель предприятия-изготовителя, номер

телефона;

• - какие документы необходимы для получения пропуска.

• 14.2 Рекламации направлять по адресу: 107023, Москва, ул. Буженинова, д.2.

• 14.3 Порядок рекламирования и предъявления штрафных санкций определяется действующими условиями поставки продукции.

• 14.4 Лист регистрации рекламаций

  Й

  S л о

  S к ч о с

  и и и

  Я о

  м ffl

  ем

  Й

  • 4

  • 5 л о я в ч о С

  ч

  • 4 о в

  « в

  • 5

  Содержание	Меры, принятые по рекламации	Подпись лица, ответственного за ремонт

  Изм	Лист	№ документа	Подпись	Дата

  НКЖЛ.411171.003 РЭ

  Лист



• 15 МАРКИРОВАНИЕ И ПЛОМБИРОВАНИЕ

  • 15.1 На лицевой панели электронного блока нанесена маркировка, содержащая:

• - надпись «Магнитометр МФ-24ФМ» или «Магнитометр МФ-34ФМ»;

• - товарный знак предприятия-изготовителя;

• - изображение знака утверждения типа.

• 15.2 На задней стенке электронного блока нанесена маркировка, содержащая:

• - надпись «МФ-24ФМ» или «МФ-34ФМ»;

• - порядковый номер по системе нумерации предприятия-изготовителя;

- наименование предприятия-изготовителя.

• 15.3 Магнитометр пломбируется с помощью мастики № 1 ГОСТ 18680.

Место пломбирования - один из крепёжных винтов на задней стенке электронного бло-

Лист

• 16 ПРАВИЛА ХРАНЕНИЯ и ТРАНСПОРТИРОВАНИЯ

  • 16.1 Магнитометр в течение гарантийного срока хранения должен храниться в упаковке предприятия-изготовителя при температуре окружающего воздуха от +10 °C до +35 °C, относительной влажности воздуха до 80 % при температуре +35 °C.

В помещении для хранения не должно быть пыли, паров кислот и щелочей, агрессивных газов и других вредных примесей, вызывающих коррозию и разрущающих покрытия и изоляцию.

• 16.2 Магнитометр, освобожденный от транспортной упаковки, должен храниться при температуре окружающего воздуха от +10 °C до +35 °C, относительной влажности до 80 % при температуре +25 °C.

• 16.3 Магнитометр должен транспортироваться упакованным в транспортный ящик. При транспортировании ящик должен быть закреплен и защищен от прямого воздействия атмосферньк осадков и механических повреждений.

• 16.4 Магнитометр может транспортироваться в закрытых железнодорожных вагонах, контейнерах, автомашинах, в трюмах судов, отапливаемых герметизированных отсеках самолетов при температуре от минус 25 °C до +50 °C и относительной влажности воздуха до 95 % при температуре +25 °C.

• 16.5 Транспортирование производить в соответствии с правилами, действующими на

Лист
