УТВЕРЖДАЮ

Заместитель директора производственной метрологии ФГУП «вниимс» /7

«О-==

LB. Иванникова W 2016 г.

Преобразователи измерительные многоканальные MTL830

МЕТОДИКА ПОВЕРКИ

МП 207.1-027-2016 г.Москва

2016 г.

1 Введение

Настоящая методика распространяется на преобразователи измерительные многоканальные MTL830 (далее по тексту - приборы, преобразователи или ИП), изготавливаемые фирмой «MTL Instruments Pvt. Ltd.», Индия, и устанавливает методы и средства их первичной и периодической поверок.

Интервал между поверками - 3 года.

2 Операции поверки

При проведении первичной и периодической поверки приборов должны выполняться операции, указанные в таблице 2.1

Таблица 2.1

Наименование операции

Номер пункта МП

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

6.1

Да

Да

2 Опробование

6.2

Да

Да

3 Определение основной абсолютной погрешности

6.3

Да

Да

3 Средства поверки

При проведении поверки применяют средства измерений, указанные в таблице 3.1 Таблица 3.1

Наименование и тип

Метрологические характеристики или регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

Компаратор-калибратор универсальный КМ300Р

регистрационный № 54727-13

Мера электрического сопротивления постоянного тока многозначная МС 3070-3

регистрационный № 50281-12

Калибратор многофункциональный и коммуникатор ВЕАМЕХ МС6 (-R)

регистрационный № 52489-13

Термометр лабораторный электронный ЛТ-300

регистрационный № 61806-15

Удлиняющие провода по ГОСТ 1790-77, ГОСТ 1791-67 к ТП (в соответствии с требованиями по ГОСТ 8.338-2002)

Компьютер персональный (ПК) с программным обеспечением (ПО)

Примечание - допускается применение других средств измерений разрешенных к применению в Российской Федерации с метрологическими характеристиками, удовлетворяющими следующему критерию: Д У Д п< 1/3, где: Д э - погрешность эталонных СИ, Д п - погрешность поверяемого прибора.

4 Требования безопасности

При проведении поверки необходимо соблюдать:

  • - требования безопасности, которые предусматривают «Правила технической эксплуатации электроустановок потребителей» и «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок» ПОТ РМ-016-2001;

  • - указания по технике безопасности, приведенные в эксплуатационной документации на эталонные средства измерений и средства испытаний;

  • - указания по технике безопасности, приведенные в руководстве по эксплуатации преобразователей.

К проведению поверки допускаются лица, аттестованные на право проведения поверки данного вида средств измерений и прошедшие инструктаж по технике безопасности.

5 Условия поверки и подготовка к ней
  • 5.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха, °C                            20±5;

  • - относительная влажность окружающего воздуха, %, не более          80;

  • - атмосферное давление, кПа                                    от 86 до 106,7;

  • - внешние электрические и магнитные поля, удары и вибрации, влияющие на работу приборов и средств поверки, должны отсутствовать.

  • 5.2 Средства поверки и оборудование подготавливают к работе в соответствии с эксплуатационной документацией.

  • 6 Проведение поверки

6.1 Внешний осмотр
  • 6.1.1 При внешнем осмотре устанавливают отсутствие механических повреждений, коррозии, нарушений покрытий, надписей и других дефектов, которые могут повлиять на работу прибора и на качество поверки.

6.2 Опробование
  • 6.2.1 Подключают калибратор многофункциональный и коммуникатор BEAMEX МС6 (-R), меру электрического сопротивления постоянного тока многозначную МС 3070-3 или компаратор-калибратор универсальный КМ300Р и источник питания к соответствующим клеммам ИП (в зависимости от схемы подключения).

  • 6.2.2 В соответствии с руководством по эксплуатации на ИП подключают его к персональному компьютеру (ПК). Устанавливают на персональный компьютер ПО «PCS83» и запускают программу.

  • 6.2.3 Генерируют с эталонного прибора значение соответствующего настроенному на преобразователе типу входного сигнала и лежащее в диапазоне измерений преобразователя.

  • 6.2.4 Проверяют работоспособность датчика считывая на мониторе ПК значение сигнала генерируемого с эталонного прибора.

  • 6.2.5 Преобразователь считается пригодным к дальнейшей поверке, если на мониторе ПК индицируется значение выходного сигнала.

6.3 Определение основной абсолютной погрешности.

При первичной и периодической поверке количество поверяемых типов НСХ и входных сигналов преобразователя согласовывают с пользователем. Допускается проводить поверку в диапазоне измерений, согласованным с пользователем, но лежащим внутри полного диапазона измерений прибора. При этом делают соответствующую запись в паспорте и (или) в свидетельстве о поверке.

  • 6.3.1 Определение основной абсолютной погрешности ИП в режиме работы с термопреобразователями сопротивления (ТС) без линеаризации, термоэлектрическими преобразователями (ТП) без линеаризации, а также милливолътовыми устройствами постоянного тока.

    • 6.3.1.1 Погрешность определяют в пяти точках, соответствующих 0, 25±5, 50±5, 75±5 и 100 % диапазона измерений.

    • 6.3.1.2 Подключают калибратор многофункциональный и коммуникатор ВЕАМЕХ МС6 (-R), меру электрического сопротивления постоянного тока многозначную МС 3070-3 или компаратор-калибратор универсальный КМ300Р и источник питания к соответствующим клеммам ИП (в зависимости от схемы подключения).

    • 6.3.1.3 В соответствии с руководством по эксплуатации на ИП подключают его к персональному компьютеру (ПК). Устанавливают на персональный компьютер ПО «PCS 83» и запускают программу.

    • 6.3.1.4 Воспроизводят значение нормируемого сигнала, соответствующее первой контрольной точке.

    • 6.3.1.5 После стабилизации показаний поверяемого ИП, снимают их с монитора персонального компьютера.

    • 6.3.1.6 Повторяют операции по п.п. 6.3.1.4-6.3.1.5 для остальных контрольных точек.

    • 6.3.1.7 Рассчитывают основную абсолютную (Дабс> Ом (мВ)) погрешность для каждой поверяемой точки по формуле 1:

Аабс = ±(^-^э) (1)

где: Х^- значение измеренного выходного сигнала индицируемое на дисплее ПК, Ом (мВ);

X,-значение сигнала воспроизводимое эталонным прибором, Ом (мВ).

  • 6.3.1.8 Полученные значения основной абсолютной погрешности во всех контрольных точках не должны превышать предельно допустимых значений, приведенных в Приложении А к настоящей методике.

  • 6.5.2 Определение основной абсолютной погрешности ИП в режиме работы с термопреобразователями сопротивления (ТС) с линеаризацией.

  • 6.3.2.1 Погрешность определяют в следующих пяти тачках, соответствующих 0, 25±5, 50±5,75±5 и 100 % диапазона измерений.

  • 6.3.2.2 Подключают калибратор многофункциональный и коммуникатор ВЕАМЕХ МС6 (-R), меру электрического сопротивления постоянного тока многозначную МС 3070-3 и источник питания к соответствующим клеммам ИП (в зависимости от схемы подключения).

  • 6.3.2.3 В соответствии с руководством по эксплуатации на ИП подключают его к персональному компьютеру (ПК). Устанавливают на персональный компьютер ПО «PCS83» и запускают программу.

  • 6.3.2.4 С эталонного прибора воспроизводят значение нормируемого сигнала, соответствующее первой контрольной точке (в соответствии с типом НСХ по ГОСТ 6651-2009).

  • 6.3.2.5 После стабилизации показаний поверяемого ИП, снимают их с монитора персонального компьютера.

  • 6.3.2.6 Повторяют операции по п.п. 6.3.2.4-6.3.2.5 для остальных контрольных точек.

  • 6.3.2.7 Рассчитывают основную абсолютную (Дабе, °C) погрешность для каждой поверяемой точки по формуле 2:

Аабс = ±(^-^э) (2)

где: Х^- значение измеренного выходного сигнала индицируемое на дисплее ПК, °C;

Хэ~ значение сигнала воспроизводимое эталонным прибором, °C.

  • 6.3.2.8 Полученные значения основной приведенной погрешности во всех контрольных точках не должны превышать предельно допустимых значений, приведенных в Приложении А к настоящей методике.

6.5.5 Определение основной абсолютной погрешности ИП в режиме работы с термоэлектрическими преобразователями (ТП) с линеаризацией и с отключенной внутренней автоматической компенсацией температуры свободных (холодных) концов термопары.

  • 6.3.3.1 Погрешность определяют в следующих пяти тачках, соответствующих 0, 25±5, 50±5, 75±5 и 100 % диапазона измерений.

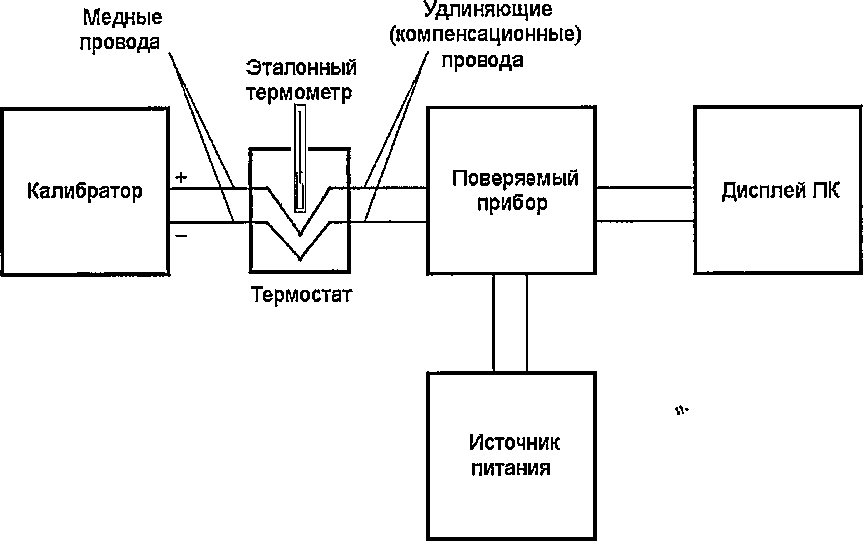

  • 6.3.3.2  Собирают схему согласно рисунку 1. Подключают калибратор многофункциональный и коммуникатор BEAMEX МС6 (-R) или компаратор-калибратор универсальный КМ300Р (с медными проводами) и источник питания к соответствующим клеммам ИП.

Медные

Рисунок 1

  • 6.3.3.3  С эталонного прибора воспроизводят значение нормируемого сигнала, соответствующее первой контрольной точке (в соответствии с типом НСХ по ГОСТ Р 8.585-2001/МЭК 60584-1:2013).

  • 6.3.3.4 После стабилизации показаний поверяемого ИП, снимают их с монитора персонального компьютера. *

  • 6.3.3.5 Повторяют операции по п.п. 6.3.3.3-6.3.3.4 для остальных контрольных точек.

  • 6.3.3.6 Рассчитывают основную абсолютную (Дабе, °C) погрешность для каждой поверяемой точки по формуле 3:

Аабс = ±(^-Л) (3)

где: Хи2Л1 - значение измеренного выходного сигнала индицируемое на дисплее ПК, °C;

Хэ~ значение сигнала воспроизводимое эталонным прибором, °C.

  • 6.3.3.7 Полученные значения основной абсолютной погрешности во всех контрольных точках не должны превышать предельно допустимых значений, приведенных в Приложении А к настоящей методике.

6.3.4 Определение основной абсолютной погрешности ИП в режиме работы с термоэлектрическими преобразователями (ТП) с линеаризацией и с включенной внутренней автоматической компенсацией температуры свободных (холодных) концов термопары.

  • 6.3.4.1 Погрешность определяют в следующих пяти тачках, соответствующих 0, 25±5, 50±5,75±5 и 100 % диапазона измерений.

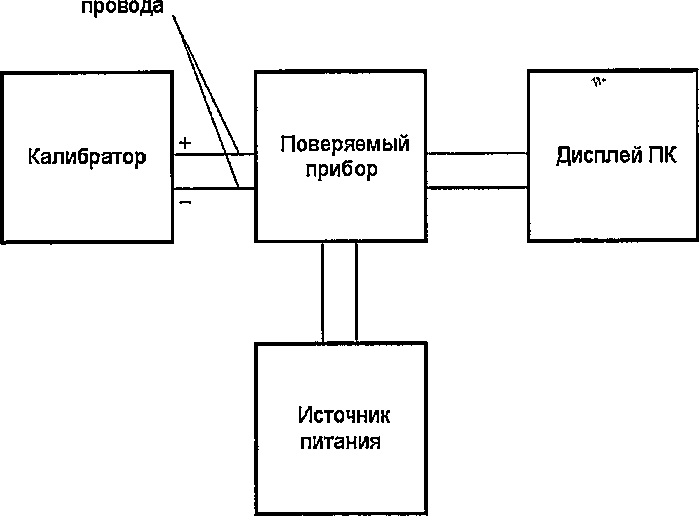

  • 6.3.4.2 Собирают схему согласно рисунку 2.

Рисунок 2

а) К поверяемому прибору подключают удлиняющие (компенсационные) провода по ГОСТ 1790-77, ГОСТ 1791-67 к ТП (в соответствии с требованиями по ГОСТ 8.338-2002). Тип компенсационных проводов должен соответствовать установленному типу НСХ по ГОСТ Р 8.585-2001/МЭК 60584-1:2013. Концы удлиняющих проводов соединяют с медными проводами, скрутки проводов помещают в пробирки заполненные маслом, а затем пробирки помещают в нулевой термостат (или сосуд Дьюара, заполненный льдо-водяной смесью). Температуру в сосуде Дьюара контролируют термометром с пределом допускаемой абсолютной погрешности не более ±0,05 °C.

б)  Подключают медные провода к калибратору многофункциональному и коммуникатору BEAMEX МС6 (-R) или компаратору-калибратору универсальному КМ300Р.

в) Подключают источник питания к соответствующим клеммам поверяемого прибора.

  • 6.3.4.3  С эталонного прибора воспроизводят значение нормируемого сигнала, соответствующее первой контрольной точке (в соответствии с типом НСХ по ГОСТ Р 8.585-2001/МЭК 60584-1:2013).

  • 6.3.4.4 После стабилизации показаний поверяемого ИП, снимают их с монитора персонального компьютера.

  • 6.3.4.5 Повторяют операции по п.п. 6.3.4.3-6.3.4.4 для остальных контрольных точек.

  • 6.3.4.6 Рассчитывают основную абсолютную (Дабс, °C) погрешность для каждой поверяемой точки по формуле 4:

Дабс = ±(^-^э) (4)

где: Хизл- значение измеренного выходного сигнала индицируемое на дисплее ПК, °C;

Хэ~~ значение сигнала воспроизводимое эталонным прибором, °C.

  • 6.3.4.7 Полученные значения основной абсолютной погрешности во всех контрольных точках с учетом погрешности компенсации холодного спая не должны превышать предельно допустимых значений, приведенных в Приложении А к настоящей методике.

1 Оформление результатов поверки
  • 7.1 Приборы прошедшие поверку с положительным результатом, признаются годными и допускаются к применению. На них оформляется свидетельство о поверке в соответствии с Приказом № 1815 Минпромторга России от 02 июля 2015 г. и (или) ставится знак поверки в паспорт и делается соответствующая запись в разделе «Свидетельство о поверке».

  • 7.2 При отрицательных результатах поверки, в соответствии с Приказом № 1815 Минпромторга России от 02 июля 2015 г., оформляется извещение о непригодности.

Разработал:

Младший научный сотрудник научно-исследовательского отделения МО термометрии и давления (НПО 207)

ФГУП «вниимс»

Л.Д. Маркин

Начальник научно-исследовательского отделения МО термометрии и давления (НПО 207) ФГУП «вниимс»

натов

ПРИЛОЖЕНИЕ А Метрологические и технические характеристики преобразователей измерительных многоканальных MTL830

Основные метрологические и технические характеристики преобразователей измерительных многоканальные MTL830 приведены в таблицах А.1-А.2.

Таблица А.1 - Метрологические характеристики

ТипНСХ, входные сигналы^

Диапазон измерений

Пределы допускаемой абсолютной основной погрешности (при температуре окружающей среды +20 °C)

Пределы допускаемой абсолютной дополнительной погрешности от влияния температуры окружающей среды / 1 °C, %

мВ, Ом, мА

°C

PtlOO

с линеаризацией (а=0,00385 °C’1)

от 18,52 до

390,48 Ом

от -200 до +850 °C

±1,05 °C

±(0,11 °C+ 0,005% (от измеряемой величины))

PtlOO без линеаризации (<х=0,00385 °C’1)

от 18,52 до

390,48 Ом

-

+0,41 Ом

±(0,041 Ом + 0,01 % (от измеряемой величины))

50М

с линеаризацией (а=0,00428 °C’1)

от 20,53 до

185,60 Ом

от-180 до+200 °C

±0,38 °C

±(0,038 °C+ 0,005% (от измеряемой величины))

50М

без линеаризацией (а=0,00428 °C’1)

от 20,53 до

185,60 Ом

-

±0,21 Ом

±(0,021 Ом+ 0,01% (от измеряемой величины))

Е

с линеаризацией

от -8,825 до +59,446 мВ

от -200 до+780 °C

±1,70 °C

±(0,13 °C+ 0,01% (от измеряемой величины))

Е

без линеаризации

от -8,825 до +59,446 мВ

-

±0,07 мВ

±(0,007 мВ + 0,01 % (от измеряемой величины))

J

с линеаризацией

от -7,890 до +57,953 мВ

от -200 до+1000 °C

±1,9 °C

±(0,15 °C+ 0,01% (от измеряемой величины))

J

без линеаризации

от -7,890 до +57,953 мВ

-

±0,07 мВ

±(0,007 мВ+ 0,01% (от измеряемой величины))

К

с линеаризацией

от-5,891 до +54,886 мВ

от -200 до+1372 °C

±2,27 °C

±(0,19 °C+ 0,01% (от измеряемой величины))

К без линеаризации

от -5,891 до +54,886 мВ

-

±0,06 мВ

±(0,006 мВ + 0,01 % (от измеряемой величины))

L

с линеаризацией

от -9,488 до +57,859 мВ

от -200 до +700 °C

±1,6 °C

±(0,12 °C+ 0,01% (от измеряемой величины))

Тип НСХ, входные сигналы(2)

Диапазон измерений

1

Пределы допускаемой абсолютной основной по1репшости (при температуре окружающей среды +20 °C)

Пределы допускаемой абсолютной дополнительной погрешности от влияния температуры окружающей среды /1 °C, %

мВ, Ом, мА

°C

L

без линеаризации

от -9,488 до +57,859 мВ

-

±0,08 мВ

±(0,007 мВ + 0,01 % (от измеряемой величины))

N

с линеаризацией

от -3,990 до +47,513 мВ

от -200 до+1300 °C

±2,2 °C

±(0,18 °C+ 0,01% (от измеряемой величины))

N

без линеаризации

от -3,990 до +47,513 мВ

-

±0,05 мВ

±(0,005 мВ + 0,01 % (от измеряемой величины)

R

с линеаризацией

от -0,226 до +21,101 мВ

от-50 до+1768 °C

±2,52 °C

±(0,21 °C+ 0,01% (от измеряемой величины))

R

без линеаризации

от -0,226 до +21,101 мВ

-

±0,02 мВ

±(0,002 мВ+ 0,01% (от измеряемой величины))

Т

с линеаризацией

от -5,603 до +20,872 мВ

от - 200 до +400 °C

±1,3 °C

±(0,09 °C+ 0,01% (от измеряемой величины))

Т

без линеаризации

от -5,603 до +20,872 мВ

-

±0,03 мВ

±(0,003 мВ + 0,01 % (от измеряемой величины))

Напряжение

от -60 до +60 мВ

-

±0,12 мВ

±( 0,012 мВ+ 0,01% (от измеряемой величины))

Примечания:

Таблица А.2 - Основные технические характеристики

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности внутренней автоматической компенсации температуры свободных (холодных) концов термопары, °C:

±0,5

Напряжение питания, В

от 20 до 35

Габаритные размеры (длинахвысотахширина), мм, не более:

120x200x75

Масса, кг, не более:

- для MTL838B-MBF -дляМТЬ831В

0,9

1,3

Средняя наработка на отказ, ч

540000

Средний срок службы, лет

12

Маркировка взрывозащиты

OExia IICT6 Ga

Рабочие условия эксплуатации:

  • - температура окружающего воздуха, °C

  • - относительная влажность воздуха, %, не более

  • - атмосферное давление, кПа

от -20 до +60

95 (без конденсации) от 86 до 106,7

с ►

  • 1) Допускается использование датчиков в поддиапазоне измерений находящегося в пределах верхней и нижней границы диапазона измерений.

  • 2) Типы НСХ термопреобразователей сопротивления и термоэлектрических преобразователей по ГОСТ 6651-2009 и ГОСТ Р 8.585-2001/МЭК 60584-1:2013
