Методика поверки «Анализаторы каналов и стыков Е1 многофункциональные МАКС-Е1» (МБСЕ.468212.007 МП)

УТВЕРЖДАЮ

Испольнительный директор

УТВЕРЖДАЮ

Директор Испытательного центра

и метрологии

С.М. Трухин

МБСЕ.468212.007МП

Настоящая методика устанавливает методы и средства первичной и периодической поверки анализаторов каналов и стыков Е1 многофункциональных МАКС-Е1, далее анализаторов, изготавливаемых АО НИИ "КОМЕТЕХ", г. Санкт-Петербург, при выпуске из производства, находящихся в эксплуатации, а также после хранения и ремонта.

Методика разработана в соответствии с рекомендацией РМГ 51-2002 ГСИ Документы на методики поверки средств измерений. Основные положения.

Поверку анализаторов осуществляют один раз в два года метрологические службы opi анизаций, которые аккредитованы в системе Росаккредитации на данные виды работ.

Требования настоящей методики поверки обязательны для метрологических служб Межповерочный интервал - 2 года.

• 1.1 При проведении поверки должны быть выполнены следующие операции поверки, указанные в табл. 1.1.

Таблица 1.1

• 2.1 Поверка анализаторов должна производиться с помощью основных и вспомогательных средств поверки, перечисленных в табл. 2.1.

Таблица 2.1

• 2.2 Допускается использовать другие средства поверки с аналогичными метрологическими характеристиками.

• 2.3 Средства поверки должны быть исправны, поверены и иметь свидетельства о поверке.

• 3.1 Поверка должна выполняться лицами, аттестованными в качестве поверителей радиотехнических величин и изучившими настоящую методику и руководства по эксплуатации анализатора и средств поверки.

• 4.1 При поверке должны выполняться меры безопасности, указанные в руководствах и инструкциях по эксплуатации поверяемого анализатора и средств поверки.

• 5.1 11ри проведении поверки должны соблюдаться следующие условия:

• - температура окружающей среды (20±5)°С;

• - относительная влажность воздуха (65±15) %;

• - атмосферное давлен ие (100±8) кПа.;

• - напряжение сети питания (220±11) В;

• - частота промышленной сети (50±0,5) Гц.

• 6.1 Перед проведением поверки следует проверить наличие эксплуатационной документации и срок действия свидетельств о поверке на средства поверки.

• 6.2 Включить средства поверки и прогреть их в течение времени, указанного в инструкции по эксплуатации.

• 7.1 Внешний осмотр

  • 7.1.1 Визуальным осмотром проверяют соответствие анализатора технической документации в части комплектности, качества покрытий, фиксации регулировочных элементов, габаритных размеров, маркировки и упаковки. Проверяют также отсутствие видимых повреждений, целостность соединительных кабелей, зажимов и разъемов.

• 7.2 Опробование

  • 7.2.1 Опробование проводят, пользуясь руководством по эксплуатации. Сначала выполняют подготовку анализатора к работе в соответствии с руководством по эксплуатации. Проверяют возможность подключения к электросети, включения анализатора. Включают анализатор нажатием клавиши на передней панели анализатора.

  • 7.2.2 Проверяют номер версии встроенного программного обеспечения (ПО), высвечиваемый на экране поверяемого анализатора, когда курсор помещают на строку «НАСТРОЙКИ» и нажимают клавишу Он должен быть 1.0 или выше.

  • 7.2.3 Пользуясь руководством по эксплуатации, проводят опробование анализатора Соединяют вход и выход канала А анализатора соединительным кабелем.

В главном меню помещают курсор на строку «НАСТРОЙКИ» и нажимают кнопку «Ввод»

В меню НАСТРОЙКИ переходят на строку «Конфигурация» и нажимают кнопку «Ввод» О "1. В появившемся окне выбирают параметр «БАЗОВАЯ» и снова нажимают кнопку «Ввод» После загрузки базовой конфигурации переходят в меню РЕЗУЛЬТАТ А. Кнопкой «Старт/Стоп» V запускают измерение.

Результаты опробования считают положительными, если в поверяемом канале «А» ошибки отсутствуют в течение 1 минуты. При появлении одиночной ошибки измерения повторяют. Проверяют также, измеряет ли анализатор ошибки при вводе их вручную в выходной сигнал.

• 7.2.4 Проверяют функционирование в режиме измерения джиттера, включив анализатор "на себя". При установленной комбинации тестового сигнала 2^л15-1 в подпрограмме ИЗМЕРЕНИЕ ДЖИТТЕРА устанавливают ГЕНЕРАТОР на ВКЛ, частоту 1000 Гц и амплитуду 1

I

ТИ . Нажимают клавишу и считывают левое показание в верхней части экрана (для фильтра "20 Гц - 100 кГц"), которое должно быть порядка 1 ТИ.

Если опробование покажет правильное функционирование анализатора, приступают к поверке.

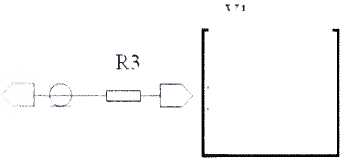

7.3 Определение относительной погрешности частотомера, по схеме, представленной на рис. 7.1.

Р1

VI

А1 - анализатор «МАКС-Е1»;

В1 - сетевой адаптер ~ 220/-9 В;

VI - устройство согласующее УС-Е1,Е2;

R3 - резистор 02-10-0,125-24,9 Ом ±1%;

Р1 - частотомер.

Рисунок 7.1 - Определение относительной погрешности установки тактовой частоты

11а поверяемом анализаторе в подпрограмме ТЕСТОВЫЙ СИГНАЛ устанавливают сигнал в виде кодового слова из всех единиц. В подпрограмме ПЕРЕДАЧА должно быть установлено: "Частота" на "2048 пом" (без отклонения от номинального значения), а "Цикл" на "Отсутствует".

Анализатор признают годным, если отклонение частоты не более ±10-10’⁶, что соответствует измеренному значению полутактовой частоты сигнала (1024000± 10) Гц.

Относительное отклонение частоты 5/определяют согласно выражению

¹ Тактовый (единичный) интервал (ТИ) для цифрового сигнала с тактовой частотой 2048 кГц соответствует значению времени.равному 488 нс

где:

/н - номинальное значение частоты, Гц; / - измеренное значение частоты, Гц.

Измерения проводят в режиме п.7.3.

С1

Вход 50 U

А1 - анализатор «МАКС-Е1»;

В1 - сетевой адаптер ~ 220/-9 В;

V1 - устройство согласующее УС-Е1,Е2;

R3 - резистор С2-10-0,125-24,9 Ом ±1%;

С1 - осциллограф

Рисунок 7.2 - Определение параметров выходных импульсов

Анализатор признают годным, если амплитуда выходных импульсов находится в пределах от 2,7 до 3,3 В:

• 7.5 Определение погрешности установки размаха вводимого фазового дрожания проводят но схеме рис. 7.3.

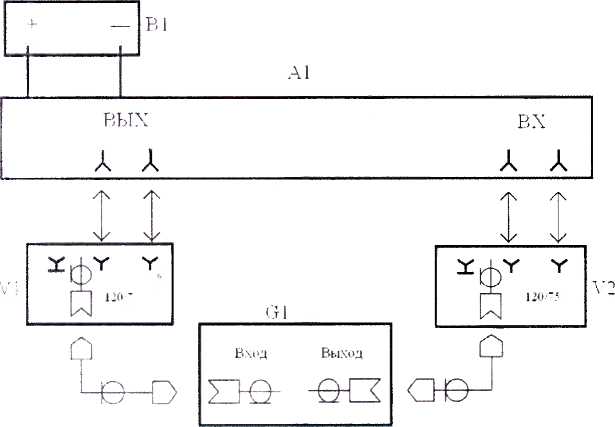

А1 - анализатор МАКС-.Е1;

В1 - сетевой адаптер ~ 220/-9 В;

V1, V2 - устройства согласующие УС-Е1,Е2;

G1 - анализатор джиттера цифровых сигналов.

Рисунок 7.3 - Определение погрешности установки размаха вводимого фазового дрожания и погрешности измерения фазового дрожания

На анализаторе G1 (рис.7.3) устанавливают скорость передачи сигнала - 2048 кбит/с; сигнал - ПСП 2¹⁵-1; код - HDB-3; вход - 75 Ом; режим измерения фазового дрожания (джиттера).

11а поверяемом анализаторе устанавливают частоту 2048 НОМ, ПСП 2¹⁵ - 1, код HDB-3 (выход А). На вкладке ИЗМЕРЕНИЕ ДЖИТТЕРА строку ГЕНЕРАТОР устанавливают на ВКЛ, а затем в строках АМПЛИТУДА и ЧАСТОТА последовательно устанавливают следующие значения размаха и частот генерируемого фазового дрожания:

1,00 ТИи 1000 Гц,

9.30 ТИ и 900 Гц,

3,70 ТИ и 2400 Гц,

0,50 ТИ и 45000 Гц.

Результаты измерений установленного размаха фазового дрожания на анализаторе G1, в полосе измерительного фильтра 20 Гц - 100 кГц, должны быть соответственно в пределах:

0,90- 1,10 ТИ

8,54 - 10.06 ТИ

3,38 - 4,02 ТИ

0,44 - 0,56 ТИ.

• 7.6 Определение абсолютной погрешности измерения размаха фазового дрожания проводят по схеме рис. 7.3.

На поверяемом анализаторе устанавливают частоту 2048 НОМ, ПСП 2¹⁵ - 1 (Вход А).

На анализаторе G1 устанавливают скорость передачи сигнала 2048 кбит/с; сигнал - ПСП 2^|?-1; код - HDB-3; режим ввода фазового дрожания (джиттера). Затем последовательно устанавливают значения размаха и частоты фазового дрожания, указанные табл. 7.1, и измеряют их поверяемым анализатором в полосе 20 Гц - 100 кГц (результат "сумм" слева).

Таблица 7.1

Результаты поверки считаются положительными, если размах фазового дрожания, измеренный поверяемым анализатором, соответствует значениям, указанным в таблице 7.1.

• 8.1 Результаты поверки оформляют путем записи в рабочем журнале и выдачи свидетельства установленной формы в случае соответствия анализатора требованиям, указанным в технической документации.

• 8.2 В случае отрицательных результатов поверки на анализатор выдают извещение о непригодности с указанием причин бракования.
