Инструкция «Измерители сопротивления заземления аналоговые 4102A, 6017, 6018 фирмы Kyotitsu Electrical Instruments Works, Ltd., Япония» (Код не указан!)
УТВЕРЖДАЮ
Руководитель ГЦИ СИ ВНИИМС
______________ В.Н.Яншин М.п.
" ___ " ___________2004 г
ИНСТРУКЦИЯ
Измерители сопротивления заземления аналоговые 4102А, 6017, 6018 фирмы Kyoritsu Electrical Instruments Works, Ltd., Япония.
Методика поверки
Госреестр №
Москва 2004
ОБЩИЕ ПОЛОЖЕНИЯ И ОБЛАСТЬ РАСПРОСТРАНЕНИЯ 3 1 ОПЕРАЦИИ ПОВЕРКИ
-
5.6.1 Проверка предела основной относительной погрешности измерения сопротивления 7 изоляции.
-
5.6.2 Проверка предела основной относительной погрешности измерения напряжения.
-
5.6.3 Проверка предела основной относительной погрешности измерения напряжения 9 заземления.
-
5.6.4 Проверка предела основной относительной погрешности измерения сопротивления 9 заземления.
6ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ 10
Настоящая инструкция распространяется на измерители сопротивления заземления аналоговые 4102А, 6017, 6018 фирмы Kyoritsu Electrical Instruments Works, Ltd., Япония, (в дальнейшем - измерители) и устанавливает методы и средства их первичной и периодической поверок.
Измерители сопротивления заземления аналоговые моделей 4102А, 6017, 6018 предназначены для измерений сопротивления заземления, модели 6017,6018 измеряют дополнительно сопротивление изоляции и напряжение и используются как переносные портативные приборы при технических измерениях (цепей электропитания, электронных схем и др.) и в быту.
Поверку измерителей проводить один раз в год.
1. ОПЕРАЦИИ ПОВЕРКИ-
1.1. При проведении поверки должны выполняться операции, указанные в табл.1.1.
Табл.1.1.
|
Наименование операции |
Номер пункта инструкции по поверке |
Проведение операции при | |
|
Первичной поверке |
Периодической поверке | ||
|
Внешний осмотр |
5.1. |
Да |
Да |
|
Проверка электрической прочности изоляции |
5.2. |
Да |
Нет |
|
Определение сопротивления изоляции |
5.3. |
Да |
Нет |
|
Опробование |
5.4. |
Да |
Да |
|
Определение напряжения на измерительных зажимах при разомкнутой цепи |
5.5. |
Да |
Да |
|
Определение основной погрешности при измерении сопротивления изоляции(для модели 6017,6018) |
5.6.1 |
Да |
Да |
|
Определение основной погрешности при измерении напряжения (для модели 6017,6018) |
5.6.2 |
Да |
Да |
|
Определение основной погрешности при измерении напряжения заземления |
5.6.3 |
Да |
Да |
|
Определение основной погрешности при измерении сопротивления заземления |
5.6.4. |
Да |
Да |
2. СРЕДСТВА ПОВЕРКИ
2.1. При проведении поверки должны применяться средства поверки, указанные в табл.2.1.
Таблица 2.1.
|
Номер пункта |
Наименование средств поверки и их нормативно- |
|
инструкции по поверке |
технические характеристики |
|
5.2. |
Пробойная установка УПУ-1, выходное напряжение 10кВ, погрешность ± 10%. |
|
5.3. |
Мегомметр Ф4102/2-1М, класс 1,5 |
|
5.4; 5.6.1; |
Магазин сопротивления Р40116. Диапазон измерений 1*101 - 1*102Ом, класс 0,2 |
|
5.4; 5.6.1; 5.6.4. |
Магазин сопротивлений Р33. Диапазон измерений 0 -1*103 4 5 6Ом, класс 0,2. Магазин сопротивления Р4043, диапазон измерения 1 • 107 - 1*108 9, класс 0,1.Магазин сопротивления Р4830/1 класс 0; 05/2,5 х10 в 5 степени (диап. изм. Сопротивления 0,01-13222,21 Ом) |
|
5.5. |
Вольтметры электрические (типа С50), вольтметры С508-С511. Конечное значение рабочей части шкалы 600В; 1,5кВ; 3кВ, класс 0,5 |
|
5.4; 5.6.2; 5.6.3 |
Вольтметр В7-38, устройство У-300 |
Допускается применять другие средства поверки, удовлетворяющие по точности требованиям настоящей инструкции.
-
4.1. При проведении поверки должны температура воздуха относительная влажность воздуха атмосферное давление
положение
быть соблюдены следующие условия:
-
- (20 ± 5) оС;
-
- (30 - 80) %;
-
- (84 -106) кПа;
(630 - 795) мм.рт.ст;
-
- горизонтальное;
|
3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ |
При проведении поверки необходимо соблюдать требования безопасности,
|
предусмотренные потребителей и |
"Правилами технической эксплуатации электроустановок правилами техники безопасности при эксплуатации |
электроустановок потребителей" (изд. 3), ГОСТ 12.2.007.0, ГОСТ 12.1.019., ГОСТ 22261, указаниями по безопасности, изложенными в руководства по эксплуатации на прибор, применяемые эталоны и вспомогательное оборудование.
внешнее магнитное поле ферромагниный щит Питание:
модель 4102А модели 6017,6018
-
- практически отсутствует;
-
- отсутствует.
-
6 батарей типа (AA) по 1,5 В
8 батарей типа (AA) по 1,5 В следы повреждения изоляции измерителя;
наличие отсоединившихся частей внутри измерителя.
Перед проведением поверки должны быть выполнены следующие подготовительные работы:
проверить предохранитель - на диапазоне измерения сопротивления, замкнуть накоротко провода, при этом указатель должен отклониться вправо до 0, если необходимо, подстроить ноль поворотом корректора нуля, при отсутствии движения указателя следует сменить батареи.
5.2. Проверка электрической прочности изоляции.Изоляция измерителей должна выдерживать в течение одной минуты действие напряжения переменного тока частотой 50Гц.
Действующие значения испытательных напряжений: (см. в таблице )
Измеритель считается выдержавшим испытания, если не произошло пробоя.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИОсновные технические характеристики представлены в таблице 1,2
Таблица №1
|
Модель |
4102А |
|
Пределы измерения сопротивления заземления |
Сопротивление заземления: 0-12 Ом/0-120 Ом/0-1200 Ом |
|
Пределы измерения напряжения заземления |
0-30 В переменного напряжения; частота 50 Гц |
|
Погрешность |
Сопротивление заземления: ±3% от полной шкалы Напряжение заземления: ±3% от полной шкалы |
|
Предельное напряжение (электрическая прочность изоляции корпуса) |
3700 В переменного напряжения в течение 1 минуты АС, 50 Гц |
Таблица №2
|
Модель |
6017 |
6018 |
|
Измерение сопротивления изоляции | ||
|
Тестовое напряжение |
125 В/20 MОм, 250 В/50 MОм, 500 В/100 MОм |
250 В/50MОм, 500В/100 MОм, 1000 В/2000 MОм |
|
Погрешность |
+20%-0% | |
|
Сопротивление заземления | ||
|
Пределы измерения сопротивления |
12 Ом/120 Ом/1200 Ом | |
|
Погрешность |
±3% от полной шкалы | |
|
Переменное напряжение | ||
|
0-600 В переменного напряжения |
±3% от полной шкалы | |
|
Напряжение заземления | ||
|
0-60 В переменного напряжения |
±3% от полной шкалы | |
|
Диапазон |
1000 В/ 2000 MОм |
5OO В/ 100 МОм |
250 В/ 50 MОм |
125 В/ 20 MОм | ||||
|
Тестовое напряжение |
1000 В |
500 В |
250 В |
125 В | ||||
|
Диапазон |
0-2000 MОм |
0-100 МОм |
0-50 МОм |
0-20 МОм | ||||
|
Погрешность |
+ 20-0 % | |||||||
|
Погрешность в первичном диапазоне измерений |
2-1000 МОм 0J-50MQ 0,05-20 МОм 0,02-10 МОм | |||||||
|
± 5% от измерения | ||||||||
|
Погрешность во вторичном диапазоне измерений |
0-2;1000-2000 МОм |
0-0,1;50-100 МОм |
0-0,05;20-50 МОм |
0-0,02;10-20 МОм | ||||
|
± 10% от измерения | ||||||||
|
Диапазон |
0-12 МОм |
0-120 МОм |
0-1200 МОм | |||||
|
Погрешность в первичном диапазоне измерений |
3-12 Ом |
30-120 Ом |
300-1200 Ом | |||||
|
± 1 ,5% от полной шкалы | ||||||||
|
Погрешность во вторичном диапазоне измерений |
0-З Ом 0-30 Ом 0-300 Ом | |||||||
|
± 3% от полной шкалы | ||||||||
|
измереПнриейд ельное напряжение (электрическая прочность изоляции корпуса) |
55500 В переменного напряжения в течение 1 минуты АС, 50 Гц | |||||||
Сопротивление изоляции определять при измерительном напряжении 1000В.
Измеритель считается выдержавшим испытания, если сопротивление изоляции между закороченными зажимами и корпусом не менее 100 МОм - для модели 6017,6018; 10 МОм - для модели 4102А .
5.4. Опробование.При опробовании проверяют исправность переключателей, невозможность установки переключателей хотя бы в одно из предусмотренных положений, проворачивание креплений переключателей.
Включают измеритель и подготавливают его к работе. К зажимам «LINE» и «EARTH» измерителя подключают магазины сопротивлений, позволяющие устанавливать сопротивления от нижнего до верхнего предела измерений и, плавно изменяя сопротивление, убеждаются в возможности установки указателя на любую отметку шкал, и в отсутствии затирания подвижной части измерительного механизма.
Примечание. Под плавным изменением сопротивления магазина следует понимать ступенчатое, с числом ступеней около 10 на одно деление шкалы.
Проверку проводить на всех измерительных напряжениях.
5.5. Определение напряжения на измерительных зажимах при разомкнутой цепи.Напряжение на измерительных зажимах «LINE», «EARTH» проводить подключеним электростатического вольтметра к разомкнутым зажимам.
Измерители считаются выдержавшими испытания, если отклонения напряжения от номинального не превышают предела заданного в таблице 1,2.
-
5.6. Определение основной относительной погрешности.

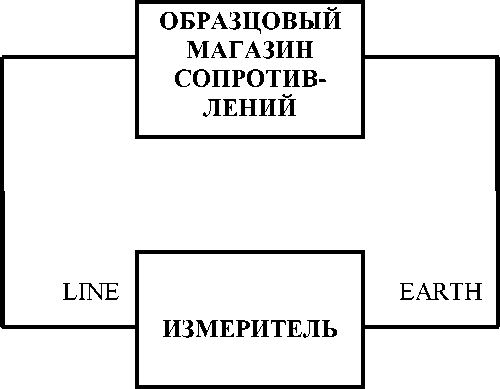

Подключить к измерителю магазин сопротивлений Р40116. Измерение проводить по схеме ( 5.1)
Схема (5.1)
Провести измерение сопротивления в пяти точках, равномерно распределенных по диапазону измерения на всех диапазонах напряжений
Для определения основной относительной погрешности необходимо:
-
1) выставить на магазине сопротивлений Р40116, сопротивление соответствующее проверяемой отметке шкалы;
-
2) в случае отклонения стрелки от проверяемой отметки, выставить с помощью магазина сопротивлений Р40116 стрелку на проверяемую отметку;
-
3) определить разность между величиной сопротивления, соответствующего проверяемой отметке, и показаниями магазина- абсолютную погрешность по формуле:
Л = Rп - Rм, где
Rп - сопротивление, соответствующее проверяемой отметке, МОм;
Rм - показания магазина на выходе устройства, МОм;
-
4) определить основную относительную погрешность по формуле:
5 = — • 100, где
Rn
5 - основная относительная погрешность, %;
Л - абсолютная погрешность, МОм;
Измерители - считаются выдержавшими испытания, если пределы основной относительной погрешности удовлетворяют требованиям в таблице №1,2,.
5.6.2 Проверка предела основной относительной погрешности измерения напряжения.Выбрать режим измерения напряжения.

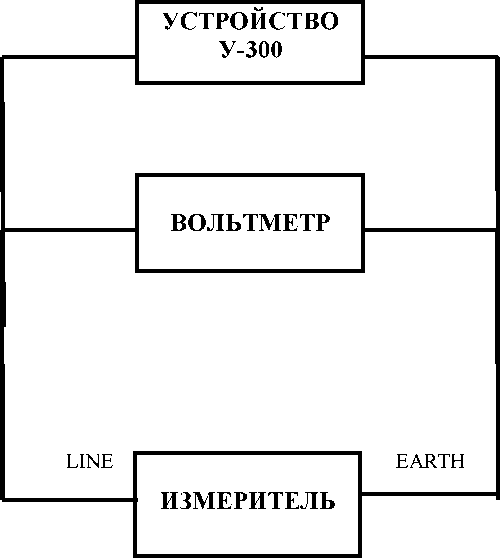

Подключить к измерителю устройство У-300 и вольтметр согласно схеме ( 5.2.)
Схема (5.2.)
Для определения основной относительной погрешности необходимо:
-выставить на устройстве У-300 напряжение, соответствующее проверяемой отметке шкалы;
-в случае отклонения стрелки от проверяемой отметки, выставить с помощью устройства У-300 стрелку на проверяемую отметку;
-определить разность между величиной напряжения, соответствующего проверяемой отметке, и показаниями вольтметра - абсолютную погрешность по формуле:
Л = Un - Ub, где
Un -напряжение, соответствующее проверяемой отметке, В; Ub - показания вольтметра на выходе устройства, В;
-определить основную относительную погрешность по формуле:
5 = — • 100 ,где Un
5 - основная относительная погрешность, %;
Л - абсолютная погрешность, В;
Измерители - считаются выдержавшими испытания, если пределы основной относительной погрешности удовлетворяют требованиям в таблице №1,2.
5.6.3 Проверка предела основной относительной погрешности измерения напряжения заземления.Выбрать режим измерения напряжения заземления.

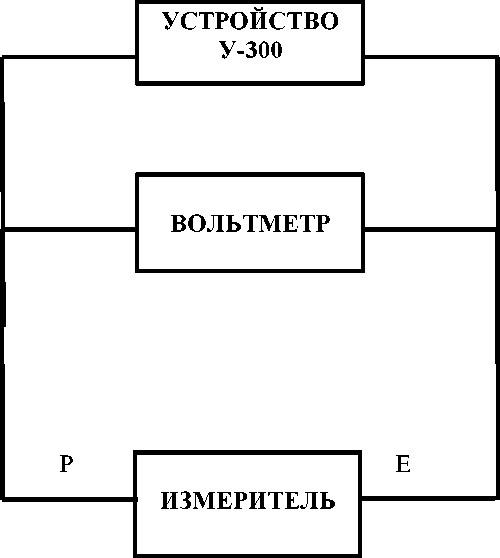

Подключить к измерителю устройство У-300 и вольтметр согласно схеме ( 5.3.). Измерение проводить по методике описанной в пункте 5.6.2.
Схема (5.3.)

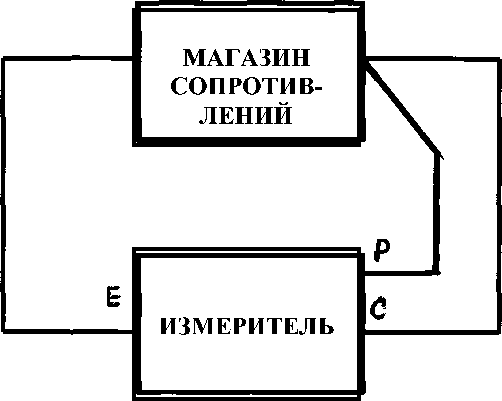

Подключить к измерителю магазин сопротивлений Р4830/1
Измерение проводить по схеме ( 5.4.)
Схема (5.4.)
Провести измерение сопротивления в пяти точках, равномерно распределенных по диапазону измерения на всех диапазонах.
Для определения основной относительной погрешности необходимо:
-выставить на магазине сопротивлений Р4830/1, сопротивление соответствующее проверяемой отметке шкалы;
-в случае отклонения стрелки от проверяемой отметки, выставить с помощью магазина сопротивлений Р4830/1 стрелку на проверяемую отметку;
-определить разность между величиной сопротивления, соответствующего проверяемой отметке, и показаниями магазина- абсолютную погрешность по формуле:
Л = Rп - Rм, где
Rп - сопротивление, соответствующее проверяемой отметке, Ом;
Rм - показания магазина на выходе устройства, Ом;
-определить основную относительную погрешность по формуле:
5 = — • 100, где
Rn
5 - основная относительная погрешность, %;
Л - абсолютная погрешность, Ом;
Измерители - считаются выдержавшими испытания, если пределы основной относительной погрешности удовлетворяют требованиям в таблице №1,2.
6.ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ-
6.1. Положительные результаты государственной первичной поверки оформляют записью в паспорте.
-
6.2. Положительные результаты государственной периодической поверки оформляют записью в паспорте или выдается свидетельство о поверке.
-
6.3. Измерители, не удовлетворяющие техническим требованиям к выпуску и применению не допускаются.
10
УСЛОВИЯ ПОВЕРКИ
коробление или загрязненность шкалы;
ПРОВЕДЕНИЕ ПОВЕРКИ
-
5.1. Внешний осмотр.
При проведении внешнего осмотра должно быть установлено:
соответствие комплектности, отчетливая видимость всех надписей,
предусмотренных нормативно-технической документацией на измерители,
отсутствие следующих неисправностей и дефектов:
неудовлетворительное крепление деталей электрических соединений и зажимов; непрочное крепление стекол, трещины, царапины, загрязнения и другие изъяны, мешающие отсчитыванию показаний;
