Методика поверки «ГСИ. Системы измерительные DDX 9121Ь-Х» (МП 107-262-2015)

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ «УРАЛЬСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИИ» (ФГУП «УНИИМ»)

ЕРЖДАЮ

ФГУП «УНИИМ»

С.В.Медведевских

2017 г.

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Методика поверки

МП 107-262-2015

Екатеринбург

2017 ‘

ПРЕДИСЛОВИЕ

РАЗРАБОТАНА ФГУГГ «Уральский научно-исследовательский институт метрологии (ФГУП «УНИИМ»)

ИСПОЛНИТЕЛИ: Ю.ИДидик, А.М. Шабуров, М.Я. Любимцев

УТВЕРЖДЕНА ФГУП «УНИИМ» 27.02,2017 г

ВВЕДЕНА ВПЕРВЫЕ

Настоящий документ не может быть полностью или частично воспроизведен, тиражирован и распространен без разрешения ФГУП «УНИИМ».

Содержание

• 1 Область применения

• 2 Нормативные ссылки

• 3 Операции поверки

• 4 Средства поверки

• 5 Требования к квалификации поверителей

• 6 Требования безопасности

• 7 Условия поверки и подготовка к ней

• 8 Проведение поверки

  • 8.1 Внешний осмотр

  • 8.2 Опробование

  • 8.3 Определение метрологических характеристик

• 9 Оформление результатов поверки

Приложение А Форма протокола поверки

Приложение Б Схема резистивного делителя

Приложение В Библиография                                          14

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

СИСТЕМЫ ИЗМЕРИТЕЛЬНЫЕ DDX9121b-X

МЕТОДИКА ПОВЕРКИ _____________________________________________________________МП 107-262-2015

Дата введения: 2017-03-01

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящая методика поверки распространяется на системы измерительные DDX9121b-X (далее по тексту - система), изготавливаемые фирмой Haefely Test AG, Швейцария, предназначенные для измерений характеристик частичных разрядов в изоляции электрооборудования при его испытаниях, и устанавливает методы и средства их первичной и периодической поверок.

Рекомендуемый интервал между поверками - 2 года.

2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящей методике использованы ссылки на следующие документы:

Приказ Минпромторга России от 02 июля 2015 г. № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

Приказ Минтруда России от 24.07.2013 № 328н «Об утверждении Правил по охране труца при эксплуатации электроустановок»

ГОСТ 12.2.007.0-75 ССБТ. Изделия электротехнические. Общие требования безопасности.

ГОСТ 12.3.019-80 ССБТ. Испытания и измерения электрические. Общие требования безопасности.

ГОСТ Р 55191-2012 (МЭК 60270:2000) Методы испытаний высоким напряжением. Измерения частичных разрядов.

3 ОПЕРАЦИИ ПОВЕРКИ

• 3.1 При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1 - Операции поверки

• 3.2 Объём операций по разделу 3 определяется конфигурацией поверяемого экземпляра системы (в части комплектности и диапазонов измерений).

Допускается по заявлению владельца проводить поверку отдельных измерительных каналов.

• 3.3 При получении отрицательного результата при выполнении той или иной операции поверку прекращают, систему к применению не допускают и оформляют результаты поверки согласно 9.2.

4 СРЕДСТВА ПОВЕРКИ

• 4.1 При проведении поверки используют средства поверки, указанные в таблице 2.

Таблица 2 - Средства поверки

• 4.2 Для проведения поверки допускается применение других эталонов и средств поверки, не приведённых в таблице 2, при условии обеспечения ими необходимой точности измерений.

  5 ТРЕБОВАНИЯ К КВАЛИФИКА)

  ПШ

  ПОВЕРИТЕЛЕЙ

К проведению поверки допускают лиц, работающих в организации, аккредитованной на право поверки средств измерений данного типа, и прошедших обучение работе с системой.

Поверитель должен пройти инструктаж по технике безопасности и иметь удостоверение на право работы на электроустановках с напряжением до 1000 В с группой допуска не ниже Ш.

6 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки должны быть соблюдены требования ГОСТ 12.2.007.0-75, ГОСТ 12.3.019-80.

Должны быть обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки, и требования Приказа Минтруда России от 24.07.2013 № 328н «Об утверждении Правил по охране труда при эксплуатации электроустановок».

7 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

• 7.1 При проведении поверки соблюдают следующие условия:

• •     температура окружающей среды, °C                от 15 до 25;

• •     относительная влажность воздуха, %                от 30 до 80;

• •     электропитание - сеть общего назначения 220 В, 50 Гц.

• 7.2 Перед проведением поверки систему выдерживают в указанных внешних условиях не менее 30 минут.

• 7.3 Эталоны и средства поверки подготавливают к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.

• 7.4 Проверяют наличие действующих свидетельств об аттестации эталонов, свидетельств о поверке средств измерений, входящих в состав средств поверки.

• 8 ПРОВЕД ЕНИЕ ПОВЕРКИ

8.1 Внешний осмотр

• 8.1.1 При внешнем осмотре проверяют соответствие системы следующим требованиям:

• •  отсутствие внешних повреждений, влияющих на функциональные или технические характеристики;

• • легко читающиеся маркировка и надписи, относящиеся к местам присоединения;

• •   отсутствие узлов и деталей с ослабленным или неисправным креплением;

• •  исправность устройств для присоединения внешних электрических цепей.

• 8.1.2 Если при внешнем осмотре указанные в 8.1.1 требования: не выполнены, поверку прекращают (см. 3.3).

8.2 Опробование

• 8.2.1 В соответствии с указаниями, приведенными в «Руководстве пользователя», присоединяют согласующие четырехполюсники AKV9310 к входам PD измерительных преобразователей DDX9121b. Включают систему. Проверяют вывод на монитор измерительной и управляющей информации. Проверяют работу панели управления (вывод на экран результатов испытаний, сохраненных ранее).

Для каждого из измерительных преобразователей выполняют следующие операции.

Последовательно подавая от калибратора ЧР (любого типа) на входы согласующих четырехполюсников сигналы с зарядом 1, 10, 100 и 1000 пКл, с помощью органов управления в соответствии с руководством по эксплуатации убеждаются в том, что измерительная информация выводится на монитор системы.

Сигнал 1 пКл при использовании калибратора 9216 получают; включив резистивный делитель (Приложение Б) между выходом калибратора и входом измерительного преобразователя (переключатель калибратора 9216 - в положении «10 пКл»).

Примечание - допускается использовать резистивный делитель при других положениях переключателя калибратора 9216.

Выборочно проверяют возможность корректировки коэффициентов преобразования, при этом различие между результатом измерений после корректировки и значением, воспроизводимым калибратором ЧР, должно находиться в пределах ±1 пКл для 1 и 10 пКл, либо в пределах ±5 % для 100 и 1000 пКл.

• 8.2.2 Если операции пункта 8.2.1 выполнены успешно, следует считать встроенное программное обеспечение функционирующим нормально.

• 8.2.3 При периодической поверке допускается операцию опробования отдельно не проводить, если в журнале эксплуатации системы присутствует информация о ее бесперебойной работе за период не менее пяти дней, предшествующих началу проведения поверки.

8.3 Определение метрологических характеристик

• 8.3.1 Поверку калибратора ЧР 9216 проводят по документу [1].

• 8.3.2 Поверку калибратора ЧР KAL 9510 (KAL 9520) проводят по документу [2].

• 8.3.3   Поверяемым элементом калибратора радиопомех KAL9530 является измерительный генератор 33210А. Его поверку проводят по документу [3].

• 8.3.4 Поверка измерительных преобразователей DDX 9121Ь

8.3.4.1 Характеристики каналов измерения частичных разрядов (ЧР) проверяют при помощи калибратора ЧР KAL 9510 (KAL 9520).

Примечания - в обоснованных случаях допускается:

• - проводить поверку только тех измерительных преобразователей, которые планируется использовать в течение межповерочного интервала;

• - использовать калибратор 9216 с резистивным делителем, если в дальнейшем не предполагается работа в диапазоне заряда более 1000 пКл.

• 8.3.4.2 Дня каждого преобразователя, выполнив корректировку коэффициента преобразования, измеряют уровень ЧР, подавая сигналы от калибратора ЧР непосредственно или с резистивным делителем в следующей последовательности:

• - измеряют заряд 1000 и 5000 пКл на диапазоне 10000 пКл;

• - измеряют заряд 100 и 500 пКл на диапазоне 1000 пКл;

• - измеряют заряд 10 и 50 пКл на диапазоне 100 пКл;

• - измеряют заряд 1 и 5 пКл на диапазоне 10 пКл.

Оценивают погрешности измерений по формулам:

• - абсолютную для заряда 20 пКл и менее

Aq ⁼ ^изм “ Qкалибр >                                   (1)

• - относительную д ля остальных значений заряда, в процентах:

•100,

где   #_изм - результат измерений, пКл;

«/калибр “ значение заряда, воспроизводимого калибратором (с делителем), пКл;

Значение Aq должно быть в пределах ±1 пКл, значение <5 должно быть в пределах ±5 %.

• 8.3.4.3 Поверку канала напряжения проводят путем сравнения результатов измерений с показаниями вольтметра. С эталонного калибратора на вход VM подают напряжение сетевой частоты согласно таблице А.2 Приложения А. Показания на выходе преобразователя и установленное значение эталонного калибратора заносят в протокол.

Относительную погрешность измерения напряжения, в процентах, рассчитывают по формуле

8_и

(3)

где   [Гизи - результат измерения, В;

U_3T - показания эталонного калибратора, В;

Относительная погрешность должна находиться в пределах ±2 %.

Примечание - при вычислениях необходимо учитывать коэффициент деления высоковольтного делителя, если он введен ранее при градуировке канала напряжения.

• 8.3.4.4 Поверка канала радиопомех

Выполняют следующие операции:

а) Корректируют коэффициент преобразования канала радиопомех с помощью калибратора KAL9530 при напряжении 10 мкВ.

б) Подают на вход измерительного канала сигналы от калибратора ЧР KAL 9510 с зарядом 1, 5, 10, 50, 100, 500, 1000, 5000 и 10000 пКл. Результаты измерений кажущегося заряда q в пикокулонах и напряжения радиопомех и в микровольтах заносят в протокол (таблица А.4 Приложения А).

в) Выполняют следующие вычисления и заносят в таблицу А.4 Приложения А их результаты:

- вычисляют десятичные логарифмы численных значений заряда Q — log(tf) и напряжения радиопомех £Z=log(w) (преобразованные переменные);

- находят средние значения преобразованных переменных:

Ю.И. Дидик

•5-

Приложение А

(рекомендуемое)

Форма протокола поверки

Система измерительная DDX 912 lb-    зав. номер____________.

Год выпуска 20_____г.

Предприятие-изготовитель: фирма“Нае£е1у Test AG”, Швейцария Принадлежит_________________________________________

Методика поверки: МП 107-262-2015 «ГСП. Системы измерительные DDX 9121Ь-Х Методика поверки».

Средства поверки:

• - рабочий эталон 3 разряда единицы напряжения постоянного электрического тока в

диапазоне значений от 5*10'³ до Г10³ В по ГОСТ 8.027-2001, 2 разряда единицы напряжения переменного электрического тока в диапазоне значений от 1-Ю"² до 700 В по ГОСТ Р 8.648-2008 (калибратор универсальный Н4-7, Госреестр № 22125-01) №__________;

• - рабочий эталон 2 разряда единицы импульсного электрического напряжения в

диапазоне от 1-Ю"⁴ до 400 В с длительностью импульса от 2-10‘¹⁰ до2,5-Ю³ с по ГОСТ Р 8.761-2011 (осциллограф цифровой запоминающий HDO4054, Госреестр № 53644-13) №

• - мультиметр Agilent 3458А (Госреестр СИ № 25900-03) №

• - частотомер электронно-счетный 53132А (Госреестр СИ № 26211-03) №

• - термогигрометр электронный Center-313 (Госреестр СИ № 22129-09) №

Условия поверки_______________________________________________________

температура окружающей среды, относительная влажность воздуха, электропитание

• 1 Результат внешнего осмотра__________________________________________

соответствует, не соответствует

• 2 Результат опробования_______________________________________________

соответствует, не соответствует

• 3 Результаты определения метрологических характеристик

Таб лица А. 1 - результаты измерений при поверке каналов ЧР

Окончание таблицы 1

Таблица А.2 - результаты измерений при поверке каналов напряжения (переменное напряжение)

Таблица А.З — результаты измерений при поверке каналов напряжения (постоянное напряжение)

Примечание к таблице А.З - измеренияпроводить для каждой полярности входного напряжения

В таблицах А.2, А.З 8U —            , где:

и^_и - результат измерения на мониторе системы; и_ет - показания эталонного прибора;

к - коэффициент деления высоковольтного делителя (если введен).

Таблица А.4 — результаты измерений при поверке каналов напряжения радиопомех

Поверку провел______________________

подпись

Дата поверки_________________________

Заключение по результатам поверки___________________________________________

Выдано свидетельство о поверке от «  »________________20 г. №__________

/извещение о непригодности от «  »________________20 г. №__________

Организация, проводившая поверку__________________________________________

Приложение Б

(рекомендуемое)

Схема резистивного делителя

R1 - С2-29в-0,5-111 Ом+/-0,1 %

R2 - С2-29в-0,5-898 Ом+/-0,1 %

R3 - С2-29в-0,5-100 Ом+/- 0,1 %

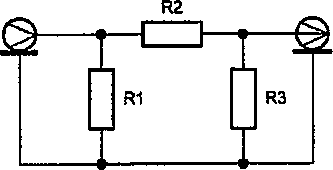

Рисунок Б. 1 - схема электрическая резистивного делителя Коэффициент деления 1:10.

Примечание - номинальные значения резисторов соответствуют ряду Е192.

Приложение В

(справочное)

Библиография

• [1] МП 18-262-2015 «ГСП. Калибраторы частичных разрядов 9216. Методика поверки»

(утвержден ФГУП «УНИИМ» в апреле 2015 г.)

• [2] МП 60-262-2015 «ГСИ. Калибраторы частичных разрядов KAL 9510, KAL 9520.

Методика поверки» (утвержден ФГУП «УНИИМ» в марте 2016 г.).

• [3] МП 62209-15 «Генераторы сигналов произвольной формы 33210А, 33220А. Методика

поверки» (утвержден ФГУП «ВНИИМС» в мае 2015 г.).

14
