М 016.000.00 РЭ

Приложение Б

ПРИБОРЫ ДЛЯ ПРОВЕРКИ ЭФФЕКТИВНОСТИ ТОРМОЗНЫХ СИСТЕМ ТРАНСПОРТНОГО СРЕДСТВА «ЭФФЕКТ»

Методика поверки

МП ТИнТ155-2014

г. Москва

2014

Настоящие методические указания распространяется, на.средства измерений «Приборы для проверки эффективности тормозных систем транспортного средства «ЭФФЕКТ», изготовленных и представленных ООО НПФ "МЕТА, и устанавливают методику их первичной и периодической поверки.

1 «Приборы для проверки эффективности тормозных систем транспортного средства «ЭФФЕКТ», предназначены для проверки технического состояния тормозных систем транспортных средств (ТО) методом дорож-;ных испытаний при проведении государственного технического осмотра, выполнении автотехническо.й экспертизы ТС.

Первичную поверку «Приборов для проверки эффективности тормозных систем транспортного средства «ЭФФЕКТ», производят после выпуска из производства и после ремонта, периодическую поверку проводят в процессе эксплуатации. Интервал между периодическими поверками - 1 год.

1. Операции поверки

При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица 1

Наименование операций

№ пункта документа по поверке

Обязательность про-

ведения при:

операции

первичная

периодическая

Внешний осмотр, проверка маркировки и комплектности

7.1.

да

да

Опробование.

7.2

да

да •

Идентификация программного обеспечения.

7 3

да

да

Определение основной относительной погрешности измерения установившегося замедления и времени срабатывания тормозной системы

7.4.1

да

да

Определение основной относительной погрешности измерения усилия нажатия на тормозную педаль в диапазоне от 98 до 980 Н

7 4 2

да

да

М 016.000.00 РЭ

2. Средства поверки

При проведении поверки должны применяться образцовые средства измерений и вспомогательные средства поверки, приведенные в таблице 2.

Таблица 2

№ пункта документа по поверке

Наименование эталонных средств измерений или вспомогательных средств поверки и их основные метрологические и технические характеристики

7.4.1

плита поверочная ГОСТ 10905-86; тестер времени срабатывания (ТВС);

Генератор Г5-60 ГОСТ 11113-74, погрешность повторения импульсов ±0,1Т

7.4.2

динамометры эталонные переносные 2-го разряда ГОСТ 55223-2012, погрешность не более ± 1%;

силозадающее устройство

Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с точностью, удовлетворяющей требованиям настоящей методике поверки.

3. Требования к квалификации поверителей.

К проведению поверки допускаются лица, изучившие эксплуатационные документы на поверяемые СИ , имеющие достаточные знания и опыт работы с ними и аттестованные в качестве поверителя .

4. Требования безопасности.
  • 4.1. Перед проведением поверки следует изучить техническое описание и инструкцию по эксплуатации на поверяемое средство измерения и приборы, применяемые при поверке.

5. Условия проведения поверки.

При проведении поверки должны соблюдаться следующие нормальные условия измерений:

. • температура окружающей среды ,°C                (20±5);

• относительная влажность воздуха,%                50...80;

Изменение температуры за время поверки не должно превышать 3°С.

  • 6. Подготовка к поверке.

Подготовить поверяемое СИ и средства поверки в соответствии с РЭ на поверяемое СИ и средства поверки.

  • 7. Проведение поверки

    • 7.1. Внешний осмотр

При внешнем осмотре должно быть установлено:

-наличие маркировки (наименование или товарный знак фирмы изготовителя, тип и заводской номер);

-наличие четких надписей и отметок на органах управления;

-отсутствие механических повреждений и дефектов, влияющих на работоспособность;

-комплектность в соответствии с руководством по эксплуатации.

Если перечисленные требования не выполняются, поверяемое СИ признают негодным к применению, дальнейшие операции поверки не производят.

  • 7.2. Опробование

Эталоны и испытательное оборудование перед началом испытаний и определением метрологических характеристик должны быть выдержаны в условиях поверки не менее 2 часов.

Выполнить следующие операции:

Модификации «ЭФФЕКТ-02», «ЭФФЕКТ-02.01»

Подключить электронный блок к аккумуляторной батарее и датчику усилия. Включить прибор переключателем ВКЛ, на индикации должна появиться надпись:

НАГРЕВ

В течение некоторого времени (не более 5 минут) прибор производит термостабилизацию входящих в его состав узлов.

Затем на индикаторе появится сообщение:

НОМЕР ТС

Ввести любой трехзначный номер ТС. Набор номера начинается со старшей цифры кнопкой ВЫБОР. Выбрать значение старшей цифры. Нажать кнопку ВВОД и т.д.

Затем на индикаторе прибора появляется сообщение:

ХАРАК-КА ТС

М1

Нажатием кнопок ВВОД, ВЫБОР, ОТМЕНА проверить возможность перехода прибора из одного режима в другой согласно руководству по эксплуатации М 016.000.00 РЭ (пп.2.3.2-2.3.4).

М 016.000.00 РЭ

Модификация «ЭФФЕКТ-03»

  • - положить датчик усилия на чистую ровную поверхность (на пол);

  • - задать пробное усилие, нажав на датчик ногой, контролируя показания на индикаторном табло, которые должны возрастать с ростом усилия

Если требования п. 7.2. не выполняются, СИ признают негодным к применению, дальнейшие операции поверки не производят.

7.3. Идентификация программного обеспечения.

7.3.1. Проверить наименования ПО, идентификационного наименования ПО, номер версии ПО.

Идентификация

-включить прибор;

  • - нажать кнопку ОТМЕНА - на индикаторе отобразится версия ПО -V_28042009 или V_05052009 (в завсимости от модификации)

Если требования п. 7.3 не выполняются, СИ признают негодным к применению, дальнейшие операции поверки не производят.

  • 7.4. Определение метрологических характеристик

7.4.1 Определение относительной погрешности измерения установившегося замедления и времени срабатывания тормозной системы

Подготовить средства измерений согласно их эксплуатационной документации. Горизонтальность поверочной плиты проверить с помощью брускового уровня.

Установить прибор (модификации «ЭФФЕКТ-02», «ЭФФЕКТ-02.01») в монтажное устройство и соединить его с блоком питания (аккумуляторной батареей) и датчиком усилия. Включить прибор переключателем BKJ1. С помощью кнопок управления войти в режим индикации показаний датчика замедления "Л" согласно руководству по эксплуатации           М

016.000.00 РЭ (п.2.3.5).

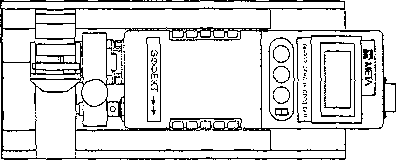

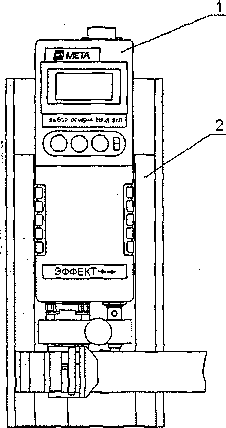

Установить прибор в монтажном устройстве на поверочной плите в 0-е положение (см. рисунок 1).'

Нулевое положение

ЭФФЕКТ-02

1

1

Поворот на 90

LZ1

Si

МЕТЛ

(ОООв)

2

2

ЭФФЕКТ |

Нулевое положение

дмёта" 1

1- Электронный прибор; 2-Монтажное устройство

М 016.000.00 РЭ

ЭФФЕКТ-02.01

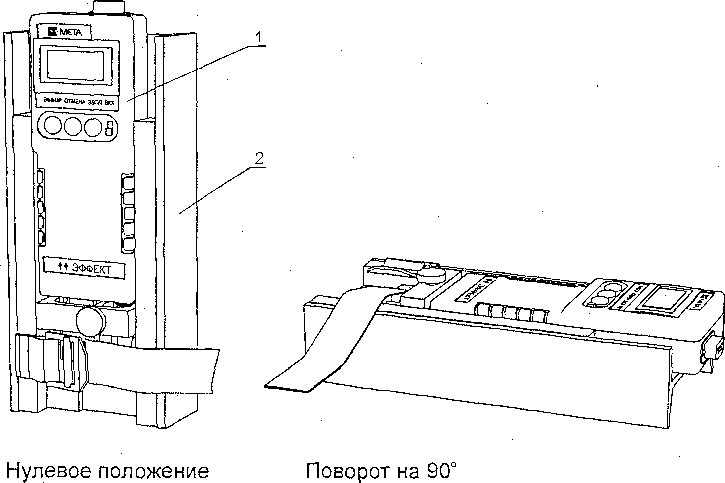

. . Рисунок 2- Схема установки прибора при поверке

Для настройки прибора в монтажном устройстве ослабить винты крепления прибора и добиться наиболее близких к нулю показаний на индикаторе прибора. Считать показание прибора. Винтами крепления зафиксировать положение прибора в монтажном устройстве.

Повернуть монтажное устройство с прибором в призме последовательно на 45° и 90°. Зафиксировать показания замедления на экране прибора Jn. и сравнить с соответствующими заданному углу значениями замедления J3. по табл.З:

Таблица 3.

Значение устанавливаемого угла, °

Значение замедления, соответствующее данному углу, м/с2

0

0

45

6,94

90

9,81

Определить относительную погрешность измерения установившегося замедления в каждой точке по формуле:

j = Jn,.~J3 х100[ оJ3

Относительная погрешность измерения установившегося замедления не должна превышать ± 4 % .

Определение погрешности измерения времени срабатывания тормозной системы

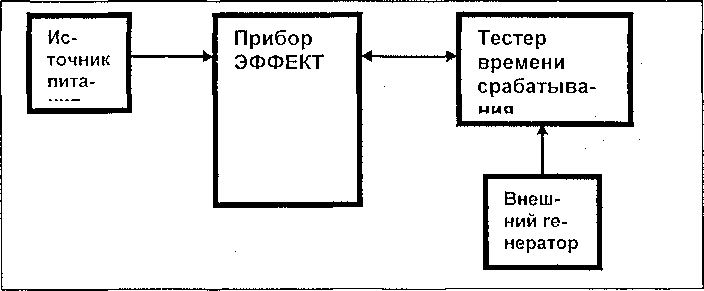

Собрать схему в соответствии с Рис.З

Рис.З

Включить источник питания.

-Включить прибор ЭФФЕКТ.

-После прогрева прибора установить любое значение номера прибора,

любую характеристику ТС, войти в режим РАБОТА. Нажмать ВВОД.

После сообщение НАКЛОН В НОРМЕ, нажать ВВОД и появится сообщение ГОТОВ К ПРОВЕРКЕ ТС.

-На тестере времени срабатывания (ТВС), последовательно нажимая на кнопку РЕЖИМ, последовательно индицируется значение времени замедления

0,1 - 0,2 -0,4 - 0,8 - 1,6- «внеш, генер» - 0,1 и т.д. Установить «внеш, генер.» .

-Включить внешний генератор

- На внешнем генераторе задать.период повторения импульсов (Т) в зависимости от проверяемого установленного значения времени срабатывания (ty) (период повторения импульсов внешнего генератора определяется в соответствии с соотношением: Т= ty/ 2000 с, где ty - время срабатывания, установленное).

М 016.000.00 РЭ                                              ,

В таблице 4 указаны значения проверяемых ty и соответствующие им значения Т

Таблица 4

Время срабатывания ty, сек

Период повторения импульсов генератора Т, мкс

0,1

50.

0,2

100

0,4 .

200

0,8

400

1,6

800

2,0

1000

3,0

1500

-После установки периода повторения импульсов генератора соответствующего значению времени срабатывания, нажать кнопку ВВОД на приборе ЭФФЕКТ. Появится сообщение ПРОВЕРКА ТС.

-Кратковременно нажмать кнопку СТАРТ на ТВС. Примерно через 7 секунд на индикации прибора ЭФФЕКТ появится сообщение:

РЕЗУЛЬТАТЫ ПРОВЕРКИ ТС. Нажать ВВОД. Появится сообщение: НОМЕР ТС ххх.                                                '     ‘

Нажать ВВОД. После сообщения: ХАРАК. ТС М1 ОД СН >81.

Нажать ВВОД.

Появится сообщение:

Si = хх.х М

Sn = хх.х М

Нажать ВВОД.

Появится сообщение:

J = х.хх М/С2

Vo = хх.х КМ/Ч

Нажать ВВОД.

Появится сообщение:

t = х.хх С

F = хххх Н

Где t - измеренное время срабатывания тормозной системы прибором Провести измерения t (времени срабатывания ) для каждого ty не мене 3-х раз.

Погрешность времени срабатывания определяется как разница между средним значением измеренного t и установленным значением ty.

7.4.2.Определение относительной погрешности при измерении усилия нажатия на педаль тормоза

Вернуть прибор в исходное положение, установить датчик усилия в силозадающее устройство (М 016.950.00)

М 016.000.00 РЭ

С помощью кнопок управления войти в режим индикации показаний датчика усилия "F". Значение на индикаторе прибора не должно превышать 5 кгс.

Вращением рукоятки силозадающего устройства задать на датчик последовательно усилия 98, 196, 392, 588, 784, 980 Н, контролируя усилия ;по динамометру. При этом фиксировать значения на индикации прибора.

Определить относительную погрешность измерения усилия по фор-

муле:

d^g^Pn РзКш,%.

Рз

где d - относительная погрешность, %

Рп - показания поверяемого датчика, кгс

Рз - заданное значение усилия, Н g = 9,81 м/с2 — коэффициент пересчета кгс в Н.

Относительная погрешность измерения усилия нажатия на педаль тормоза не должна превышать ± 5 %.

Если требование п.7.4.2, не выполняется, СИ признают непригодным к применению, дальнейшие операции поверки не производят.

8. Оформление результатов поверки
  • 8.1. Результаты поверки оформляются протоколом, составленным в виде сводной таблицы результатов поверки по каждому пункту раздела 7 настоящей методики поверки с указанием предельных числовых значений результатов измерений и их оценки по сравнению с предъявленными требованиями.

  • 8.2. При положительных результатах поверки машина признается годной к применению и выдается свидетельство о поверке.

  • 8.3. При отрицательных результатах поверки, СИ признается непригодным к применению и составляется извещение о непригодности установленной формы с указанием основных причин.

М 016.000.00 РЭ

Протокол №______

___________ - зав.№________

Принадлежит ._____________

Условия проведения поверки

-температура окружающей среды ,°С_______________

-относительная влажность воздуха;__________________

-атмосферное давление, кПа (мм рт.ст.)_______________

Средства поверки

Результаты поверки

Наименование эталонных средств измерений или вспомогательных средств поверки и их основные метрологические и технические характеристики

Внешний осмотр

Результат опробования___________________

Результат проверки программного обеспечения___________________

Определение относительной погрешности измерения установившегося замедления и времени срабатывания тормозной системы

Значение устанавливаемого угла, °

Показания замедления, соответствующее данному углу, м/с2

£ = Jn- х100%. J3

Jm

^П2

Зпз

4 пер

0

45

90

Определение погрешности измерения времени срабатывания тормозной системы

Период повторения генератора Т, мс

Установленное значение времени срабатывания к с

Измеренное значение времени срабатывания 1 с

Среднее значение t, с

Погрешность измерения времени срабатывания,с

0,05

0,1

0,1

0,2

0,2

0,4

0,4

0,8

0,5

1,0

0,8

1,6

1,00

2,0

1,25

2,5

1,50

3,0

М 016.000.00 РЭ

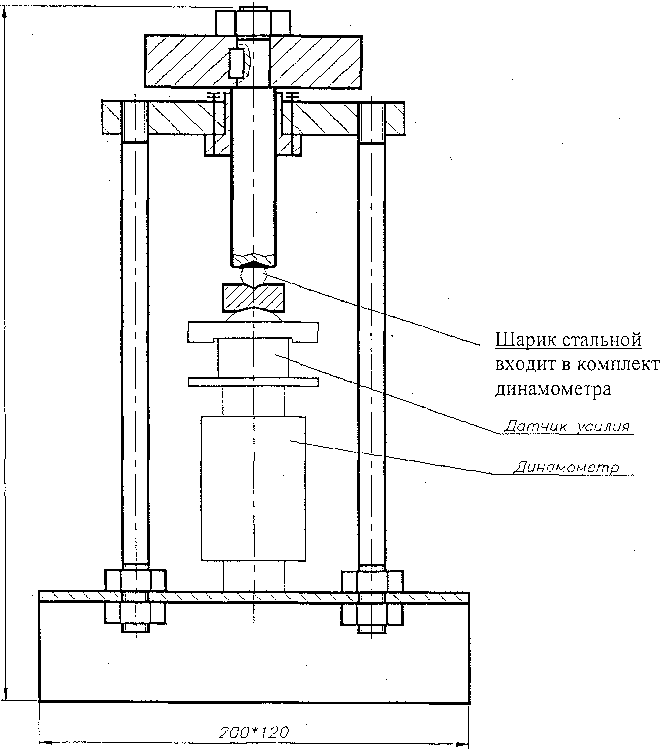

Внешний вид силозадающего устройства М 016.950.00

334

Лист регистрации изменений

Изм.

Номера листов (страниц)

Всего листов (страниц) в документе

№ докум.

Входящий № сопроводительного документа, дата

Дата

Из

мен.

Замен.

Но

вых

•• Изъятых

,1

все

37

38

М016.146-18

21.05.18

37
