Методика поверки «Регистраторы цифровые VR и PR» (МП.ВТ.185-2008)

»

А.Л. Свирский 2008 г.

Система обеспечения единства измерений Республики Беларусь

Методика поверки

МП.ВТ.185 -2008

РАЗРАБОТАНО

Главный инженер

«Европрибор»

Н.М. Савицкий _____2008 г.

* Гофдарстьеиный

гВАРЕГИСТРИ’ОРА

•гятюмжагл

Содержание

Вводная часть

• 1 Операции и средства поверки

• 2 Требования к квалификации поверителей

• 3 Требования безопасности

• 4 Условия поверки

• 5 Подготовка к поверке

• 6 Проведение поверки

• 7 Оформление результатов поверки

Приложение А Схемы подключения регистраторов при определении

основной погрешности

Приложение Б Протокол поверки

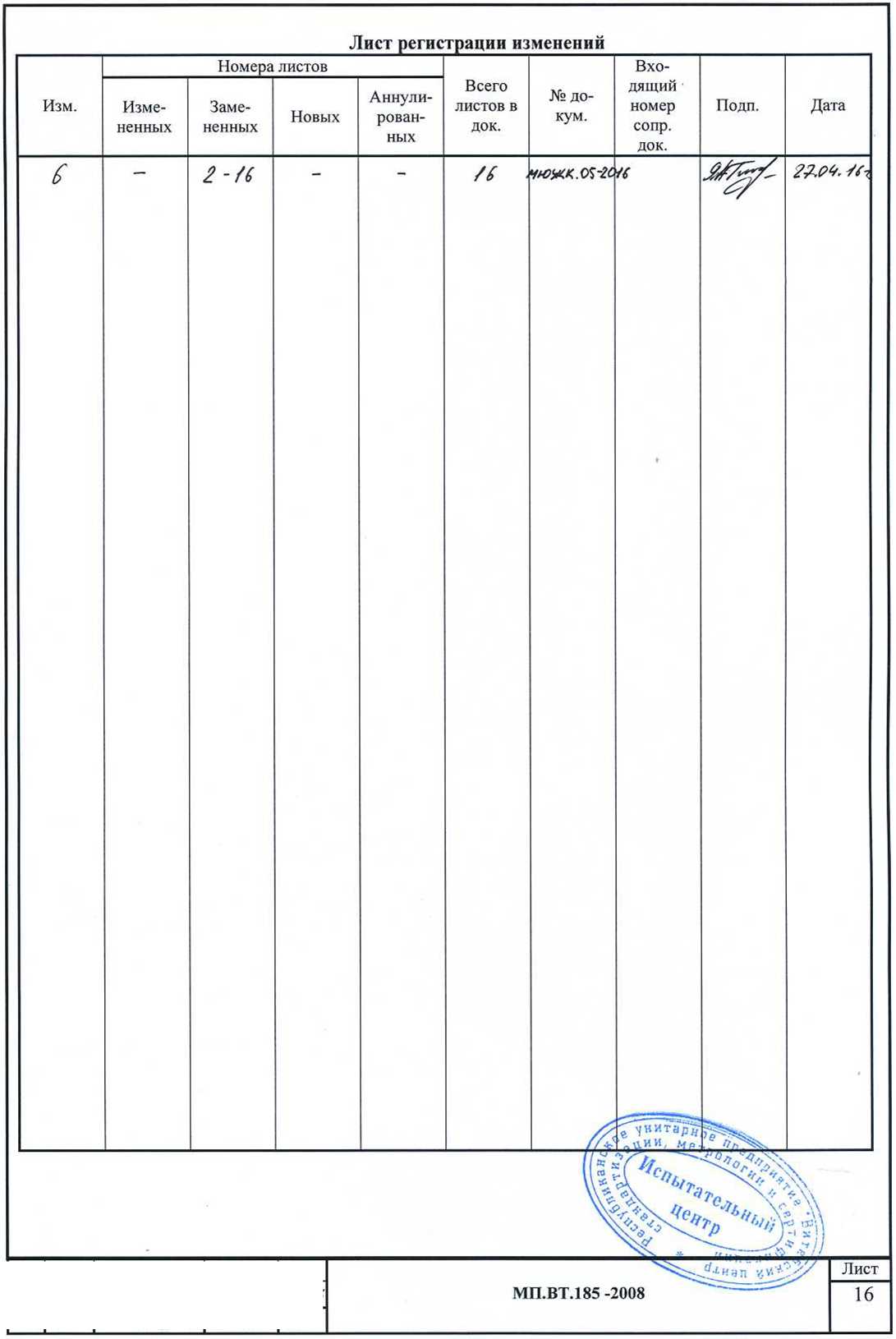

Лист регистрации изменений..............................................:

Настоящая методика поверки распространятся на регистраторы цифровые VR и PR ТУВУ 390171150.003-2008 (в дальнейшем регистраторы), предназначенные для измерения и регистрации входных электрических сигналов постоянного тока, напряжения постоянного тока и сопротивления (далее входной сигнал) и устанавливает методику их первичной и периодической поверки.

Настоящая методика разработана в соответствии с требованиями ТКП 8.003 (03220) и предназначена для проведения первичной и периодической поверки регистраторов.

Межповерочный интервал регистраторов - 24 месяца.

• 1.1 При проведении поверки должны быть выполнены операции и применены средства измерения, указанные в таблице 1.

• 1.2 Применяемые средства измерений должны быть поверены (аттестованы) и иметь действующее свидетельство о поверке (аттестации) или оттиски поверительных клейм.

При отсутствии средств измерений и вспомогательного оборудования, указанных в таблице 1, допускается применение средств измерений, обеспечивающих определение метрологических характеристик регистраторов с требуемой точностью.

• 1.3 Поверка регистраторов может проводиться как автономно, так и с использованием ПК с установленным программным обеспечением Observer I или Observer II - модификация VR, «Historical Viewer & Configuration» или «Data Acquisition Studio» - модификация PR.

• 1.4 По требованию потребителя допускается определение основных погрешностей измерительных каналов проводить для конкретной конфигурации регистратора.

  Таблица 1

  Наименование операции	Номер пункта методики поверки	Наименование и тип (условное обозначение) эталонов и вспомогательных средств поверки, их метрологические и основные технические характеристики, обозначение ТИПА	Проведение операций при
  			первичной по верке	периодической поверке
  Внешний осмотр	6.1	—	да	да
  Опробование	6.2	То же, что 6.5	да	да
  Проверка электрической прочности изоляции	6.3	Установка пробойная универсальная УПУ-22, максимальное выходное напряжение 5 кВ, погрешность ±3 %; Секундомер механический СОПпр-2а-3-000, диапазон измерений 30 мин; 3 кл.	да	да
  Проверка электрического сопротивления изоляции	6.4	Мегаомметр Ф44101, выходное напряжение 500 В, кл.1,5	да	нет
  Определение основной погрешности    измерений входных сигналов	6.5	Калибратор программируемый П-320, постоянный ток до 100 мА, погрешность ±(0,1-1к±1) мкА; напряжение постоянного тока до 1000 В, погрешность ±(0,04-Uk+5) мВ Калибратор многофункциональный портативный Метран-510-ПКМ-А, измерение силы постоянного тока ±(0-5) мА, ±(0-22) мА, погрешность       (0,0075 % + 0,25 мкА), (0,0075% + 1 мкА); воспроизведение силы постоянного тока (0-5) мА; (0-25) мА, погрешность (0,0075 %±0,25 мкА), (0,0075% + 1 мкА); измерение напряжения постоянного тока ±(0-100) мВ, ±(0,1-1) В, ±(1-11) В, погреш-	да	да
  			М 4 XS. *



  6	Зам	МЮЖК.05-2016
  Изм	Лист	N докум.	J-// Подп.	Дат.




  Лист



  Наименование операции	Номер пункта методики поверки	Наименование и тип (условное обозначение) эталонов и вспомогательных средств поверки, их метрологические и основные технические характеристики, обозначение ТИПА	Проведение операций при
  			первичной по верке	периодической поверке
  Определение основной погрешности     измерений входных сигналов	6.5	ность 0,0075 % + 5 мкВ, 0,0075 %+0,05 мВ, 0,0075 %+0,55 мВ; воспроизведение напряжения постоянного тока (0-0,1) В, (0,1-1) В, (1-5) В, погрешность 0,0075 % + 5 мкВ, 0,0075 %+ 0,05 мВ, 0,0075 %±0,25 мВ Компаратор напряжений РЗООЗ, класс точности 0,0005 Магазин сопротивления Р4831, класс точности 0,02/210’6, диапазон показаний (0,021 - 111111,1) Ом Вольтметр В7-72, диапазон измерений: напряжение постоянного тока от 2 мкВ до 1000 В, погрешность ±(0,001- 0,004) %; постоянный ток от 200 мА до 2 А, погрешность ±(0,015 — 0,035) %; сопротивление от 1 Ом до 2 ГОм, погрешность ±(0,003 - 0,035) % Катушка сопротивлений эталонная Р331, пределы измерений 100 Ом, класс точности 0,01; 3 разряд Термометр лабораторный электронный ЛТ-300, диапазон измерений от минус 50 °C до плюс 300 °C, предел допускаемой абсолютной погрешности измерения температуры в диапазоне: от минус 50,00 °C до плюс 199,99 °C - ±0,05 °C; от плюс 200,0 °C до плюс 300,0 °C - ±0,2 °C Персональный компьютер ЕВМ-совместимый	да	да
  Определение основной приведенной погрешности ЦАП	6.6	См. 6.5	да	да



  					МП.ВТ.185 -2008	Лист
  6	Зам	М1ОЖК.05-2016				4
  Изи	Лист	N докум.	Подп.	Дат.

• 2.1 К проведению измерений при поверке допускаются лица, прошедшие специальное обучение и имеющие квалификацию поверителя.

• 2.2 Поверку должен выполнять персонал, прошедший инструктаж по охране труда, имеющий необходимую подготовку для работы со средствами измерений и используемыми эталонами.

• 3.1 При проведении поверки должны быть соблюдены требования безопасности, предусмотренные ТКП 181 и требования безопасности, оговоренные в технической документации на регистраторы и используемые эталоны.

• 4.1 При проведении поверки должны соблюдаться условия согласно таблице 2.

Таблица 2

Таблица 3

• 5.1 Перед проведением поверки должны быть выполнены следующие подготовительные работы:

• - проверить наличие действующих свидетельств о поверке (аттестации), оттисков пове-рительных клейм на средствах измерений;

• - собрать схему согласно приложению А;

• - подготовить эталоны и вспомогательные средства измерений в соответствии с их технической документацией;

• - выдержать регистраторы при температуре по 4.1 не менее 4 ч;

• - выдержать регистраторы перед началом поверки после включения питания не менее 2 ч;

• - проверить конфигурацию регистратора;

• - при поверке регистраторов с входными сигналами от термопар для измерения температуры свободных концов термопары необходимо:

• • термозонд для компенсации температуры холодного спая термопар (из комплекта калибратора Метран-510-Г1КМ-А) подключить к минусовому контакту клеммной колодки (G_n) регистратора совместно с проводом калибратора Метран-510-ПКМ-А, воспроизводящего выходные сигналы термопар;

• • для подключения калибратора Метран-510-ПКМ-А и термозонда для компенсации температуры холодного спая термопар использовать только провода из комплекта калибратора

Метран-510-ПКМ-А (медные).

Измерения производить при следующих условиях:

- изменение показаний температуры за последние 15 мин не более 0,2 °C.

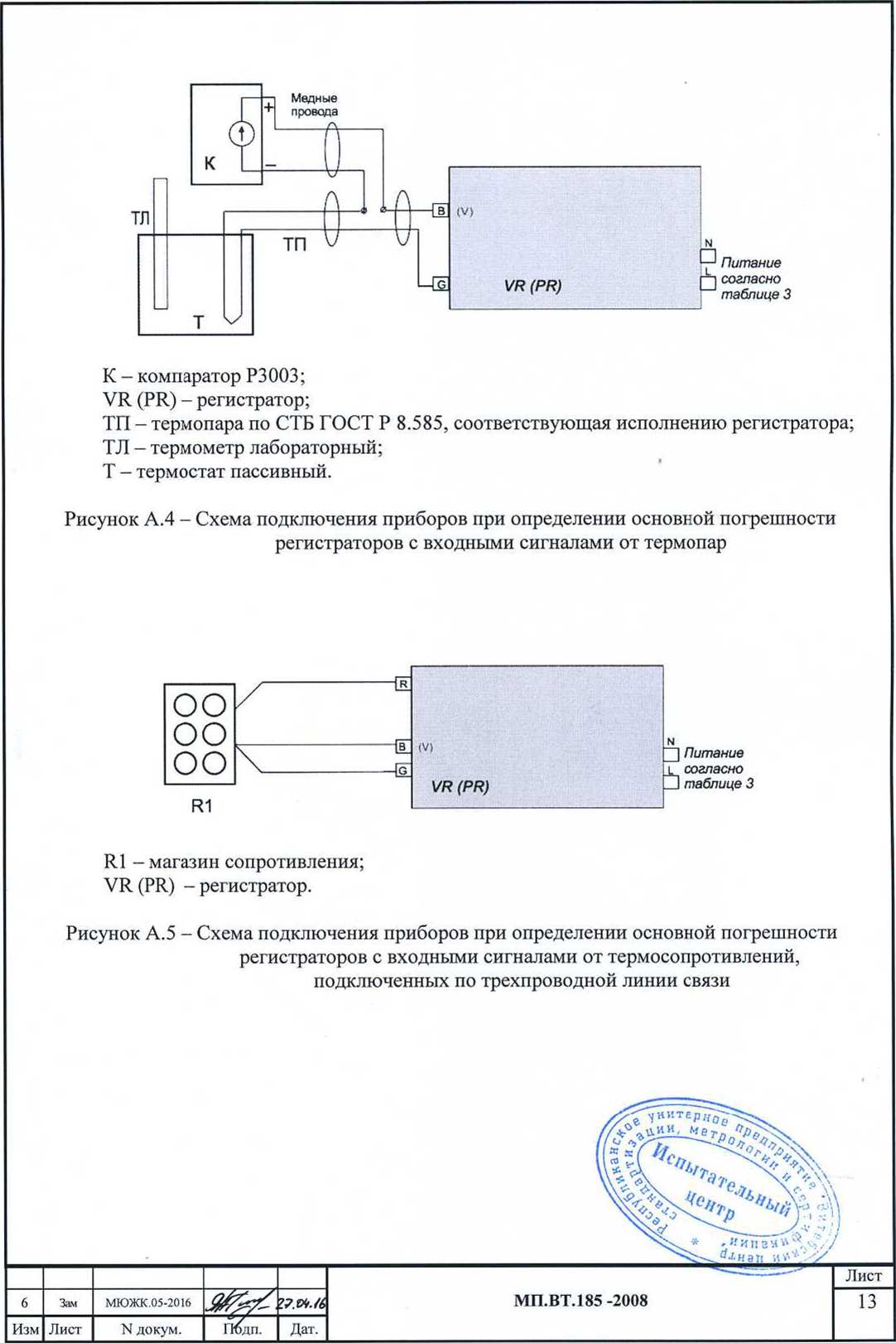

Допускается определять температуру свободных концов с помощью эталонной термопары по СТБ ГОСТ Р 8.585 согласно схеме рисунка А.4 приложения А.

• 6.1 Внешний осмотр

  • 6.1.1 При проведении внешнего осмотра должно быть установлено соответствие регистраторов следующим требованиям:

• - комплектность должна соответствовать, указанной в эксплуатационной документации;

• - регистраторы не должны иметь механических повреждений, ухудшающих внешний вид;

• - надписи и обозначения на регистраторах должны быть четкими и соответствовать требованиям эксплуатационной документации.

• 6.2 Опробование

  • 6.2.1 При опробовании включить регистратор, при этом должны произойти загрузка встроенного ПО и загореться экран графического LCD-дисплея. Плавно изменяя значение входного сигнала, проверить возможность установки диапазона измерений входного сигнала.

Результаты опробования считаются удовлетворительными, если при увеличении значения входного сигнала, показания регистратора увеличиваются, а при уменьшении - уменьшаются в пределах установленного диапазона.

• 6.3 Проверка электрической прочности изоляции

  • 6.3.1 Регистратор проверяют в выключенном состоянии.

Значения испытательного напряжения для различных цепей регистратора (в зависимости

от напряжения питания), указаны в таблице 4.

Таблица 4

Изоляцию выдерживают под действием испытательного напряжения в течение 1 мин. Затем напряжение снижают до нуля, после чего испытательную установку отключают.

Регистратор считается годным, если во время проверки отсутствовали пробой и поверхностное перекрытие изоляции.

• 6.4 Проверка электрического сопротивления изоляции

  • 6.4.1 Проверку электрического сопротивления изоляции согласно таблице 4 проводят по методике ГОСТ 12997 напряжением постоянного тока для цепей: цепь

    6

    Изм

    Зам

    Лист

    МЮЖК.05-2016

    N докум.



    лДист

    ьные цепи



(кроме корпуса); цепь питания - корпус; корпус- цепи дискретного выхода для модификации с напряжением питания 230 В, 50 Гц - 500 В; для остальных цепей - 100 В.

Отсчет показаний, определяющих электрическое сопротивление изоляции, производят по истечении 1 мин после приложения напряжения к испытуемым цепям регистратора или меньшего времени, за которое показания мегаомметра практически установятся.

Регистратор считается годным, если сопротивление изоляции между цепями не менее 20 МОм.

6.5 Определение основной погрешности измерений входных сигналов

• 6.5.1 Основную погрешность следует определять не менее чем при пяти значениях входного сигнала, достаточно равномерно распределенных в диапазоне измерений.

• 6.5.2 Основную приведенную погрешность у_вх по входу определяют как отношение разности между измеренным регистратором значением входного сигнал и действительным значением входного сигнала, измеренным эталонным средством измерений к нормирующему значению входного сигнала.

• 6.5.3 Основную приведенную погрешность у_вх, % по входу определяют по формуле

Таблица 5

• 6.5.4 Основную абсолютную погрешность А, °C определяют как разность между измеренным регистратором значением входного сигнала и действительным значением входного сигнала, измеренным эталонным средством измерений

где Аи - измеренное регистратором значение входного сигнала, °C;

Аз - действительное значение входного сигнала в поверяемой точке, определяемое по эталонному средству измерений, °C.

Для регистраторов с входными сигналами от термосопротивлений значения Аэ - по ГОСТ 6651.

Для регистраторов с входными сигналами от термопар знач

тветствующие

6.6 Определение основных погрешностей ЦАП

• 6.6.1 Основную погрешность следует определять не менее чем при пяти значениях выходного сигнала, достаточно равномерно распределенных в диапазоне измерений.

Поверку проводить при максимальном сопротивлении нагрузки для регистраторов с выходным сигналом постоянного тока или минимальном сопротивлении нагрузки для регистраторов с выходным сигналом напряжения постоянного тока.

• 6.6.2 Основную приведенную погрешность у_Вых по выходу определяют как отношение разности между измеренным регистратором значением выходного сигнала и действительным значением выходного сигнала, измеренным эталонным средством измерений к нормирующему значению выходного сигнала.

• 6.6.3 Основную приведенную погрешность у_Вых, % по выходу определяют по формуле

  (4)

где А» - измеренное регистратором значение выходного сигнала, мА (В);

N - нормирующее значение выходного сигнала, соответствующее верхнему значению диапазона изменений выходного сигнала, мА (В);

Аэ - действительное значение выходного сигнала, измеренное эталонным средством измерений, мА (В), в точках поверки приведенных в таблице 7.

Лист

Таблица 7

• 7.1 Результаты поверки регистратора оформляются протоколом, приведенным в приложении Б.

• 7.2 При положительных результатах первичной поверки в паспорте на регистратор производится запись о годности к применению, наносится оттиск поверительного клейма, указывается дата поверки и ставится подпись лица, выполнившего поверку, регистратор пломбируется навесной пломбой - для модификации VR. При положительных результатах периодической поверки выписывается свидетельство о поверке, ставится оттиск поверительного клейма, регистратор пломбируется навесной пломбой - для модификации VR.

  • 7.2.1 Результаты поверки регистратора, сконфигурированного под конкретные входные и выходные сигналы, указываются при первичной поверке в паспорте на регистратор, при периодической поверке - на обратной стороне свидетельства о поверке.

• 7.3 При отрицательных результатах поверки регистратор бракуют и запрещают к дальнейшему применению. На регистратор выдается извещение о непригодности с указанием причин брака, оттиск поверительного клейма гасят.

VR (PR)

(V)

(V)

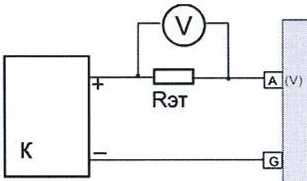

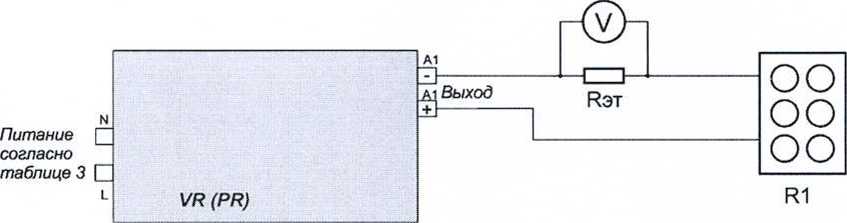

R1 - магазин сопротивления;

V - вольтметр В7-72;

Rot - катушка сопротивления эталонная РЗЗ1 100 Ом; VR (PR) - регистратор.

Рисунок А.6 - Схема подключения приборов при определении основной погрешности регистраторов с диапазоном изменения выходных сигналов постоянного тока от 4 до 20 мА, от 0 до 20 мА

Питание согласно таблице 3

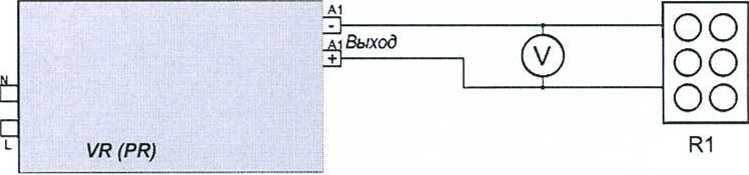

R1 — магазин сопротивления; V - вольтметр В7-72;

VR (PR) - регистратор.

при определении основной погрешности регистраторов с диапазоном изменения выходных сигналов напряжения постоянного тока от 0 до 5 В, от 1 до 5 В; от 0 до 10 В

Приложение Б (рекомендуемое)

Протокол поверки

Регистратор цифровой VR (PR)______

Дата поверки: «_____»_____________20___г. Заводской номер__________

Изготовитель: ООО «НПЦ « Европрибор», г. Витебск, Республика Беларусь Поверка проводится по методике МП.ВТ. 185-2008

Используемые средства поверки:

Условия проведения поверки:

• - температура окружающего воздуха

• - относительная влажность окружающего воздуха

• - атмосферное давление

• - напряжение питания

  °C; %; кПа;

Результаты поверки

Таблица Б.1

6.5 Определение основной погрешности измерения входных сигналов Канал

Результат поверки: _

Подпись поверителя
