Российская федерация Акционерное общество «Научно-исследовательский и конструкторский институт средств измерения в машиностроении» (АО «НИИизмерения»)

КОМПЛЕКТ МЕР МОД. БВ-7492.10.000 К ПРИБОРАМ ДЛЯ КОНТРОЛЯ ВНУТРЕННЕГО ДИАМЕТРА ПОДШИПНИКОВ МОДЕЛЬ БВ-7492.10.000

Паспорт

БВ-7492.10.000 ПС

UQ £> ф

Ж

ел 7 «Методика поверки» УТВЕРЖДАЮ □эВ Заместитель директора одствен й метрологии «ВНИИМС» _ Н.В. Иванникова «19» декабря 2019 г.

Копия верна:

Ковальский М.Г.

—ц-----

тор АО «НИИизмерения» h

^У^МОСКВА, 2019 г.

  • 1 НАЗНАЧЕНИЕ ИЗДЕЛИЯ

    • 1.1 Комплект мер применяется для поверки и настройки приборов для контроля внутреннего диаметра.

    • 1.2 Комплект мер выпускается по ТУ2. 034.0224564.113-10.

    • 1.3 Обозначение при заказе: «Комплект мер для поверки и настройки приборов для контроля внутреннего диаметра, мод. БВ-7492.10.000».

  • 2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    • 2.1 Комплект мер для настройки и поверки приборов БВ-7492.10.000 состоит из меры БВ-7754.00.047 (0240) с 3 аттестованными сечениями: минимальным (1), номинальным (2) и максимальным (3) и 3-х мер БВ-7755.00.018 (0160) с одним аттестованным сечением каждая: минимальной, номинальной и максимальной.

    • 2.2 Номинальные значения сечений мер, их допускаемые отклонения и

пределы допускаемых погрешностей приведены в табл. 1.

Таблица 1

Обозначение

Ном. значение 0, мм

Нижнее отклонение 0, мм

Верхнее отклонение 0, мм

Пределы допускаемой погрешности воспроизведения диаметра меры, мм

БВ-7754.00.047 (сеч. 1)

239,760

0

+0,070

± 0,003

БВ-7754.00.047 (сеч. 2)

240,000

-0,035

+0,035

± 0,003

БВ-7754.00.047 (сеч. 3)

240,230

0

+0,070

± 0,003

БВ-7755.00.018

159,760

0

+0,050

± 0,003

БВ-7755.00.018-01

160,000

-0,005

+0,025

± 0,003

БВ-7755.00.018-02

160,230

0

+0,050

± 0,003

  • 2.2 Число аттестованных сечений (по ширине кольца)                  3

  • 2.3 Габаритные размеры:

  • - меры 0240, мм                                   о300хо240х87

-мер 0160, мм                                     о200хо160х80

  • 2.4 Масса:

  • - меры 0240, кг                                                   9,1

-меры 0160, кг                                                7,0

Примечание. 1. Аттестация меры 0240 производится в 3-х сечениях (положениях), отмеченных рисками на торце меры и обозначенные цифрами «1», «2» и «3».

3 КОМПЛЕКТ ПОСТАВКИ

Комплектность указана в табл. 2.

Таблица 2

Обозначение

Наименование

Кол.

Примечание

Комплект инструмента и принадлежностей

БВ-7754.00.047

Мера

1

В упаковке

БВ-7755.00.018

Мера максимальная

1

БВ-7754.00.040

БВ-7755.00.018-01

Мера номинальная

1

В упаковке

БВ-7755.00.018-02

Мера минимальная

1

БВ-7755.00.040

Документация

Свидетельство о поверке меры

1

В упаковке

БВ-7754.00.047

БВ-7754.00.040

Свидетельство о поверке мер

1

В упаковке

БВ-7755.00.018

БВ-7755.00.040

Паспорт БВ-7492.10.000 ПС

1

В упаковке

4 УСТРОЙСТВО И ПОРЯДОК РАБОТЫ

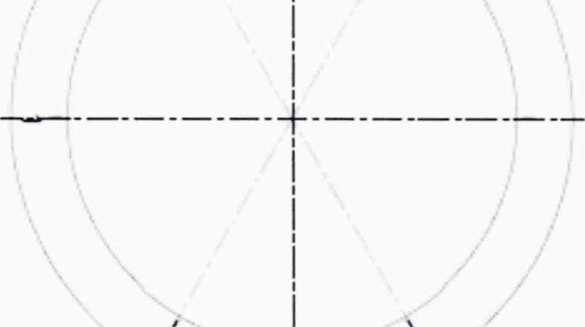

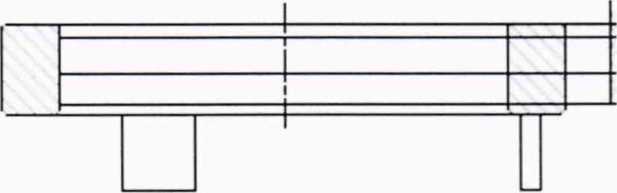

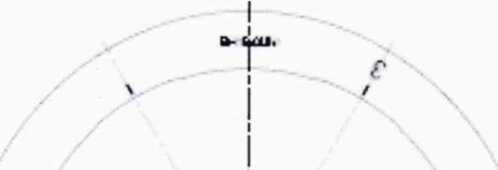

  • 4.1 Мера для настройки и поверки приборов модели БВ-7754.00.047 изготавливается в виде кольца с отверстием определенного диаметра и лысками (см. рис. 1), которые обеспечивают еще два значения диаметра кольца (номинальные значения внутренних диаметров указаны в табл. 1), формирующими рабочую поверхность. Сечения меры обозначаются как «1» (минимальная), «2» (номинальная) и «3» (максимальная). Номинальное сечение меры используется для настройки на номинальный размер, а минимальное и максимальное значения меры используются для проведения поверки приборов.

  • 4.2 Меры для настройки и поверки приборов модели БВ-7755.00.018 изготавливаются в виде 3-х колец с отверстием определенного диаметра (номинальные значения внутреннего диаметра указаны в табл. 1), формирующим рабочую поверхность (см. рис. 2). Меры обозначаются как минимальная (МИН), номинальная (НОМ) и максимальная (МАКС).

Номинальная мера используется для настройки на номинальный размер, а минимальная и максимальная меры используются для проведения поверки приборов.

  • 4.3 Меры устанавливаются в позицию измерения прибора. Совмещаются риски меры с плоскостью измерительных наконечников прибора и производится настройка на номинальный размер или поверка прибора.

7

18.5

16

I t-------------B- I

i

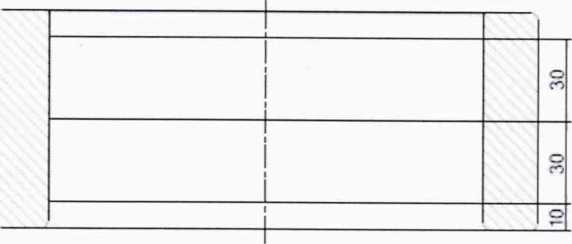

Рис. 2

5 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
  • 5.1 В процессе эксплуатации ежедневный уход за мерами сводится к поддержанию их в чистоте. Рабочие поверхности меры перед использованием следует очищать при помощи безворсовой салфетки, смоченной авиационным бензином.

  • 5.2 После использования мер следует произвести защиту рабочих поверхностей мер путем нанесения на них тонкого слоя консистентной смазки.

6 ПРАВИЛА КОНСЕРВАЦИИ, ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ
  • 6.1 Срок консервации 2 года. По истечении этого срока следует произвести переконсервацию по ГОСТ 9.014.

  • 6.2 Хранение упакованной меры по группе I ГОСТ 13762.

  • 6.3 Условия транспортирования меры в части воздействия климатических факторов по группе I ГОСТ 15150.

  • 6.4 Меры в упаковке могут перевозиться в крытых транспортных средствах всеми видами транспорта, кроме воздушного.

7 МЕТОДИКА ПОВЕРКИ

Настоящая методика распространяется на комплект мер БВ-7754.10.000 для поверки приборов для контроля внутреннего диаметра, и устанавливает методику их первичной и периодической поверок.

Интервал между поверками -1 год

Операции и средства поверки.

  • 7.1 При проведении поверки должны быть выполнены операции и применены средства, указанные в табл. 3.

Таблица 3

Наименование операции

Номера пунктов методики поверки

Наименование и обозначение средств поверки и вспомогательного оборудования; основные технические и метрологические характеристики средства поверки

Обязательность проведения операции при:

первичной поверке

периодической поверке

Проверка комплектност и, маркировки и   внешнего

вида

7.4.1

Внешний осмотр

Да

да

Определение погрешности воспроизведен ия диаметра

7.4.2

Машина трехкоординатная измерительная       UPMC

CARAT 850 Standard (Per. № 16579-02)

Да

Да

Допускается применение других методов и средств поверки, не приведенных в настоящем руководстве и обеспечивающих поверку с требуемой точностью.

7.2 Условия поверки и подготовка к ней.

При проведении поверки должны быть соблюдены следующие условия:

  • 7.2.1  Рекомендуемая последовательность процедур в порядке изложения в табл.3.

  • 7.2.2  Перед проведением поверки меры должны быть выполнены следующие подготовительные работы.

1) Используемые средства измерения выдержать в помещении, где будет проводиться поверка, в течение не менее 4 часов.

2) Рабочие поверхности мер промыть растворителем нефрас С50/170 ГОСТ 8505 или бензином ГОСТ 1012.

7.3 Проведение поверки.
  • 7.3.1  Проверка комплектности, маркировки и внешнего вида.

Проверку выполнить путем внешнего осмотра, при котором должно быть установлено соответствие меры следующим требованиям:

  • 1)  должны отсутствовать механические повреждения, следы коррозии, повреждения покрытий;

  • 2) маркировка меры должна соответствовать требованиям чертежа.

Результаты поверки считаются положительными, если указанные выше требования выполняются.

  • 7.3.1 Определение абсолютной погрешности воспроизведения диаметра меры.

Мера БВ-7754.00.047 имеет номинальный диаметр 240 мм. На торце меры нанесены три риски 1, 2, 3 через 120°, обозначающие поверяемые сечения для минимального, номинального и максимального диаметра соответственно. В каждом сечении измерение диаметра производится в трех положениях по высоте (Рисунок 1).

Мера БВ-7755.00.018 номинального диаметра 160 мм состоит из трех мер с минимальным (мера БВ-7755.00.018), номинальным (мера БВ-7755.00.018-01) и максимальным диаметром (мера БВ-7755.00.018-02) с поверяемыми сечениями в трех положениях по высоте на каждой мере (рисунок 2). На торце каждой меры нанесены риски, которые устанавливают положение сечения, в котором мера БВ-7755.00.018 поверяется

  • 7.3.2.1 Для каждой меры произвести пятикратные измерения каждого сечения в каждом их 3-х положений меры на машине трехкоординатной измерительной UPMC CARAT 850 Standard. Из полученных значений для каждого сечения в каждом положении вычислить среднее арифметическое значение.

  • 7.3.2.2 За погрешность меры принимают наибольшую полученную разность между соответствующими средними арифметическими значениями в каждом сечении и в каждом положении диаметра меры.

Результаты поверки считаются положительными, если величина погрешности не превышает значений, указанных в таблице 1 паспорта.

7.4 Оформление результатов поверки.
  • 7.4.1 При положительных результатах поверки оформляется свидетельство о поверке по форме приложения 1 Приказа Минпромторга России № 1815 от 02.07.2015 г. с учетом изменения. Знак поверки в виде оттиска клейма и/или голографической наклейки поверителя наносится на свидетельство о поверке.

  • 7.4.2 При отрицательных результатах поверки оформляется извещение о непригодности по форме приложения 2 Приказа Минпромторга России № 1815 от 02.07.2015 г. с учетом изменения.

Согласовано

Замес       иректора по

.В. Иванникова

Приложение 1 к п.7 «Методика поверки» документа БВ-7492-10.000 ПС

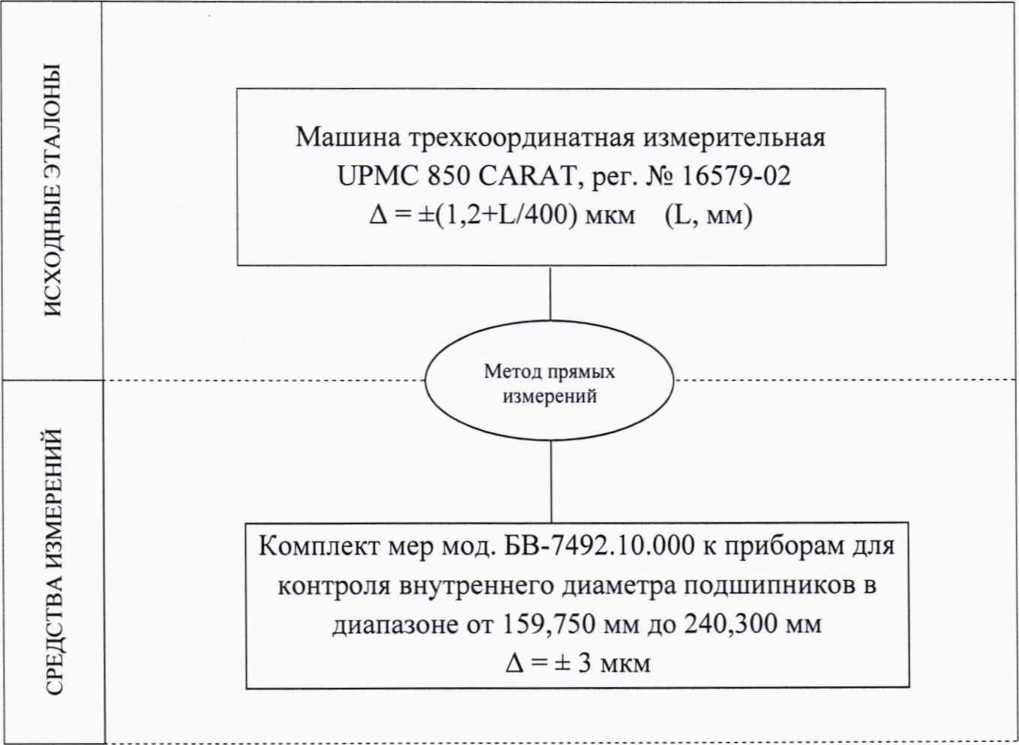

альна^-й^ёрочная схема для комплектов мер мод. БВ-7492.10.000 к контроля внутреннего диаметра подшипников в диапазоне от 159,750 мм до 240,300 мм

Начальник отдела 203 ФГУП «ВНИИС»

Зам. начальника

отдела 203 ФГУП «ВНИИС»

  • 8 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ.

Комплект мер БВ-7492.10.000 для настройки и поверки приборов для контроля внутреннего диаметра, заводской номер______соответствует техни

ческим характеристикам настоящего паспорта и признан годным к эксплуатации.

Дата изготовления "___"______________________20 г.

Подписи лиц, ответственных за приемку ________________________

М.П.

  • 9 СВИДЕТЕЛЬСТВО О КОНСЕРВАЦИИ

Комплект мер БВ-7492.10.000 для настройки и поверки приборов для контроля внутреннего диаметра, заводской номер ______ подвергнут на

предприятии-изготовителе консервации согласно требованиям настоящего паспорта.

Дата консервации "___"__________________20 г.

Средство защиты по ГОСТ 9.014 __________________

Категория условий хранения по ГОСТ 15150_____1 (Л)_________

Срок защиты без переконсервации - 2 года________

Консервацию произвел __________________

Изделие после консервации принял___________

М.П.

10 СВИДЕТЕЛЬСТВО ОБ УПАКОВЫВАНИИ

Комплект мер БВ-7492.10.000 для настройки и поверки приборов для контроля внутреннего диаметра, заводской номер _____ упакован предпри

ятием-изготовителем согласно требованиям ГОСТ 13762-86.

Дата упаковки

'__________________________20

г.

Упаковку произвел _______________________

Изделие после упаковки принял ____________

М.П.

11 ГАРАНТИИ ИЗГОТОВИТЕЛЯ

Изготовитель гарантирует соответствие комплекта мер БВ-7492.10.000 для настройки и поверки приборов для контроля внутреннего диаметра, требованиям технических характеристик настоящего паспорта при соблюдении условий транспортирования, хранения и эксплуатации.

Гарантийный срок эксплуатации мер - 1 год со дня поставки.
