Методика поверки «Система измерительно-управляющая турбоагрегата № 3 Западно-Сибирской ТЭЦ - филиала АО «ЕВРАЗ ЗСМК»» (МП 242-15)
УТВЕРЖДАЮ
ФБУ «Томский ЦСМ», к.т.н.
М.М. Чухланцева
2015 г.
Государственная система обеспечения единства измерений
Система измерительно-управляющая турбоагрегата № 3 Западно-Сибирской ТЭЦ - филиала АО «ЕВРАЗ ЗСМК»
МЕТОДИКА ПОВЕРКИ
МП 242-15
Содержание
Приложение А Метрологические характеристики измерительных каналов ИУС
Приложение Б Образец оформления протокола поверки
Приложение В Образец приложения к свидетельству о поверке
Приложение Г Перечень ссылочных нормативных документов
1 ОБЩИЕ ПОЛОЖЕНИЯ-
1.1 Настоящая методика поверки распространяется на систему измерительно-управляющую турбоагрегата № 3 Западно-Сибирской ТЭЦ - филиала АО «ЕВРАЗ ЗСМК» (далее - ИУС) и устанавливает методы и средства её первичной и периодической поверок.
-
1.2 Поверке подлежит ИУС в соответствии с перечнем измерительных каналов (ИК), приведенным в приложении А настоящей методики поверки. На основании письменного заявления собственника ИУС допускается проведение поверки отдельных измерительных каналов из перечня, приведённого в описании типа ИУС, с обязательным указанием в приложении к свидетельству о поверке информации о количестве и составе поверенных ИК.
-
1.3 Первичную поверку ИУС выполняют перед вводом в эксплуатацию и после ремонта.
-
1.4 Периодическую поверку ИУС выполняют в процессе эксплуатации через установленный интервал между поверками. Периодичность поверки (интервал между поверками) ИУС - 1 год.
-
1.5 Измерительные компоненты ИУС поверяют с интервалом между поверками, установленным при утверждении их типа. Если очередной срок поверки измерительного компонента наступает до очередного срока поверки ИУС, поверяется только этот компонент и поверка ИУС не проводится.
-
1.6 При замене измерительных компонентов на однотипные, прошедшие испытания в целях утверждения типа, с аналогичными техническими и метрологическими характеристиками поверке подвергают только те ИК, в которых проведена замена измерительных компонентов. В этом случае собственником ИУС должен быть оформлен акт об изменениях, внесенных в ИУС, являющийся неотъемлемой частью паспорта, в которых указаны компоненты ИК.
-
1.7 При модернизации ИУС путем введения новых измерительных каналов должны быть проведены их испытания в целях утверждения типа.
-
1.8 В случае замены отдельных компонентов автоматизированных рабочих мест (АРМ) оператора, за исключением замены жёсткого диска компьютера, проводят проверку функционирования ИУС в объёме 8.5 настоящей методики поверки.
-
1.9 В случае обновления программного обеспечения (ПО) ИУС, модификации его функций проводится анализ изменений, внесённых в программное обеспечение. Если внесённые изменения могут повлиять на метрологически значимую часть программного обеспечения, то проводят испытания ИУС в целях утверждения типа.
-
2.1 При проведении поверки выполняют операции, приведенные в таблице 1.
Таблица 1
|
Наименование операции |
Номер пункта методики поверки |
Проведение операции при поверке | |||
|
первичной |
периодической | ||||
|
при вводе в эксплуатацию |
после ремонта ИК или замены компонента |
после переустановки ПО или замены АРМ оператора | |||
|
1 Рассмотрение документации |
8.1 |
да |
да* |
да* |
да* |
|
2 Внешний осмотр |
8.2 |
да |
нет |
да |
да |
|
3 Проверка сопротивления защитного заземления |
8.3 |
да |
* да |
нет |
да |
|
4 Проверка условий эксплуатации компонентов ИУС |
8.4 |
да |
да* |
нет |
да |
|
5 Опробование |
8.5 |
да |
да* |
да |
да |
|
6 Подтверждение соответствия программного обеспечения ИУС |
8.6 |
да |
нет |
да |
да |
|
7 Определение погрешности измерений и синхронизации времени |
8.7 |
да |
нет |
* да |
да |
|
8 Проверка метрологических характеристик измерительных каналов ИУС |
8.8 |
да |
да* |
да |
да |
|
* В объёме вносимых изменений | |||||
-
3.1 При проведении поверки применяют основные и вспомогательные средства поверки, перечень которых приведен в таблице 2.
-
3.2 Средства поверки должны быть внесены в Государственный реестр средств измерений утверждённых типов и иметь действующие свидетельства о поверке и(или) знаки поверки.
Таблица 2 - Средства поверки
|
Наименование и тип средства поверки |
Основные метрологические характеристики | |
|
диапазон измерений (воспроизведений) |
погрешность, класс точности | |
|
Т ермогигрометр ИВА-6А-Д |
-Диапазон измерений температуры от 0 до 60 °C;
|
А = ±0,3 °C; |
|
5 = ±0,1 %; | ||
|
А = ± 2,5 кПа | ||
|
Измеритель сопротивления заземлений Ф4103-М1 |
Диапазон измерений сопротивления от 0 до 0,3 Ом |
Класс точности 4,0 |
|
Калибратор электрических сигналов СА150 |
|
А = ± (0,25 % Х+3) мкА; |
|
А = ± (0,02 % Х+0,1) Ом; | ||
|
А = ± (0,02 % Х+10) мВ | ||
|
Радиочасы МИР РЧ-02 |
Пределы допускаемой абсолютной погрешности синхронизации («привязки») фронта выходного сигнала 1 Гц по шкале координированного времени UTC (Universal Time Coordinated) ± 1 мкс | |
|
Примечания
| ||
4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
-
4.1 Поверка ИУС должна выполняться специалистами, имеющими удостоверение на право работы с напряжением до 1 000 В (квалификационная группа по электробезопасности не ниже третьей) и освоившими работу с измерительными каналами ИУС.
-
5.1 При проведении поверки необходимо соблюдать требования безопасности, установленные в следующих документах:
-
- ГОСТ IEC 60950-1-2011 Оборудование информационных технологий. Требования безопасности. Часть 1. Общие требования;
-
- Правила устройств электроустановок, раздел I, III, IV;
-
- Правила технической эксплуатации электроустановок потребителей;
-
- Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок ПОТ Р М - 016 - 2001. РД 153-34.0-03.150-00;
-
- СНиП 3.05.07-85 Системы автоматизации;
-
- эксплуатационная документация на средства измерений и компоненты ИУС.
-
6.1 Средствам измерений, используемым при проведении обеспечены следующие условия:
-
- температура окружающего воздуха, °C
-
- относительная влажность окружающего воздуха, при 25 °C, %
-
- атмосферное давление, кПа
-
- напряжение питающей сети переменного тока, В
-
- частота питающей сети, Гц
-
6.2 Условия эксплуатации:
а) для измерительных и связующих компонентов ИУС:
-
- температура окружающего воздуха измерительных преобразователей и приборов (кроме вибро преобразователей), °C
-
- температура окружающей среды вибропреобразователей, °C
-
- относительная влажность воздуха, при 25 °C, %
-
- атмосферное давление, кПа
б) для комплексных и вычислительных компонентов ИУС:
-
- температура окружающего воздуха, °C
-
- относительная влажность воздуха, при 25 °C, %
-
- атмосферное давление, кПа
поверки, должны
от 15 до 25;
от 30 до 80;
от 84 до 106,7; от 198 до 242;
от 49 до 51.
быть
от 5 до 35; от 0 до 100;
от 30 до 90;
от 84 до 106,7;
от 5 до 35; от 30 до 90;
от 84 до 106,7.
-
7.1 На поверку ИУС представляют следующие документы:
-
- Система измерительно-управляющая турбоагрегата № 3 Западно-Сибирской ТЭЦ -филиала АО «ЕВРАЗ ЗСМК». Паспорт;
-
- РИЦ135.04-ИЭ Западно-Сибирская ТЭЦ - филиал ОАО «ЕВРАЗ ЗСМК». Котельный цех. Турбинный цех. Замена оборудования АСУ ТП и КИП котлоагрегатов № 2, № 5, № 11 и турбоагрегатов №3 и №5. Подсистема «АСУТП Турбогенератора №3» ОАО «ЕВРАЗ ЗСМК». Руководство пользователя;
-
- МП 242-15 ГСИ. Система измерительно-управляющая турбоагрегата №3 Западно-Сибирской ТЭЦ - филиала АО «ЕВРАЗ ЗСМК». Методика поверки;
-
- свидетельство о предыдущей поверке ИУС (при выполнении периодической поверки);
-
- документы, удостоверяющие поверку средств измерений, входящих в состав измерительных каналов ИУС;
-
- эксплуатационную документацию на ИУС и её компоненты;
-
- эксплуатационную документацию на средства измерений, применяемые при поверке.
-
7.2 Перед выполнением операций поверки необходимо изучить настоящий документ, эксплуатационную документацию на поверяемую ИУС. Непосредственно перед выполнением поверки необходимо подготовить средства поверки к работе в соответствии с их эксплуатационной документацией.
-
8.1 Рассмотрение документации
-
8.1.1 Проверяют наличие следующей документации:
-
-
- Система измерительно-управляющая турбоагрегата № 3 Западно-Сибирской ТЭЦ -филиала АО «ЕВРАЗ ЗСМК». Паспорт (паспорт);
-
- РИЦ135.04-ИЭ Западно-Сибирская ТЭЦ - филиал ОАО «ЕВРАЗ ЗСМК». Котельный цех. Турбинный цех. Замена оборудования АСУ ТП и КИП котлоагрегатов №2, №5, №11 и турбоагрегатов №3 и №5. Подсистема «АСУТП Турбогенератора №3» ОАО «ЕВРАЗ ЗСМК». Руководство пользователя (руководство пользователя);
-
- документы, удостоверяющие поверку средств измерений, входящих в состав измерительных каналов ИУС;
-
- свидетельство о предыдущей поверке ИУС (при выполнении периодической поверки);
-
- эксплуатационная документация на ИУС и её компоненты.
-
8.1.2 Проверяют соответствие перечня измерительных каналов, приведенного в паспорте, перечню приложения А настоящей методики поверки.
-
8.1.3 Эксплуатационная документация на средства измерений, применяемые при поверке ИУС, должна содержать информацию о порядке работы, их технических и метрологических характеристиках.
Результаты проверки положительные, если вся вышеперечисленная документация в наличии, перечень измерительных каналов, приведенный в паспорте, соответствует перечню приложения А настоящей методики поверки, все средства поверки имеют документально подтвержденную пригодность для использования в операциях поверки, все средства измерений ИК ИУС имеют действующие свидетельства и (или) знаки поверки.
-
8.2 Внешний осмотр
-
8.2.1 При внешнем осмотре проверяют соответствие ИУС нижеследующим требованиям:
-
-
- соответствие комплектности ИК ИУС перечню, приведенному в паспорте и в таблице А.1 приложения А настоящей методики поверки;
-
- отсутствие механических повреждений и дефектов покрытия, ухудшающих внешний вид и препятствующих применению;
-
- отсутствие обрывов и нарушения изоляции кабелей и жгутов, влияющих на функционирование ИУС;
-
- наличие и прочность крепления разъёмов и органов управления;
-
- отсутствие следов коррозии, отсоединившихся или слабо закрепленных элементов схемы.
-
8.2.2 Внешним осмотром проверяют соответствие количества и месторасположения АРМ оператора, контроллера программируемого SIMATIC S7-300 (ПЛК) данным, приведённым в паспорте и руководстве пользователя.
Результаты проверки положительные, если выполняются вышеперечисленные требования. При оперативном устранении недостатков, замеченных при внешнем осмотре, поверка продолжается по следующим операциям.
-
8.3 Проверка сопротивления цепи защитного заземления
-
8.3.1 Проверку сопротивления цепи защитного заземления проводят только для тех компонентов ИК ИУС, которые в соответствии с эксплуатационной документацией должны быть подключены к защитному заземлению.
-
8.3.2 Значение сопротивления между заземляющим болтом (винтом, шпилькой) и каждой доступной прикосновению металлической нетоковедущей частью компонента ИК ИУС, которая может оказаться под напряжением, не должно превышать 0,1 Ом.
-
8.3.3 Сопротивление цепи защитного заземления измеряют измерителем сопротивления заземлений или определяют по протоколам испытаний компонентов ИК ИУС.
-
Результаты проверки положительные, если значение сопротивления защитного заземления, измеренное или зафиксированное в протоколах, не превышает 0,1 Ом.
8.4 Проверка условий эксплуатации компонентов ИУС
-
8.4.1 Проводят сравнение фактических климатических условий в помещениях, где размещены компоненты ИУС, с данными, приведенными в 6.2 настоящей методики поверки и эксплуатационной документации на эти компоненты.
Результаты проверки положительные, если фактические условия эксплуатации каждого компонента ИУС удовлетворяют рабочим условиям применения, приведенным в разделе 6 настоящей методике поверке и эксплуатационной документации.
8.5 Опробование
-
8.5.1 Перед выполнением экспериментальных исследований необходимо подготовить ИУС и средства измерений к работе в соответствии с указаниями эксплуатационной документации.
-
8.5.2 Перед опробованием ИУС в целом необходимо выполнить проверку функционирования отдельных компонентов измерительных каналов ИУС.
-
8.5.3 При проверке функционирования измерительных и комплексных компонентов ИУС проверяют работоспособность индикаторов, отсутствие кодов ошибок или предупреждений об авариях.
-
8.5.4 При опробовании связующих компонентов ИУС проверяют:
-
- наличие сигнализации о включении в сеть технических средств ИУС;
-
- поступление по линиям связи информации об измеряемых параметрах технологического процесса и состоянии технических средств ИУС;
-
- наличие сигнализации об обрыве линий связи.
-
8.5.5 При опробовании вычислительных компонентов ИУС:
-
- проверяют правильность функционирования АРМ оператора: мониторы должны быть включены, исправность клавиатуры и манипулятора мышь оценивают, выполнив переключение между экранными формами ПО, установленного на компьютерах АРМ оператора;
-
- проверяют отображение главной мнемосхемы и возможность вызова через неё остальных экранных форм программного обеспечения (рисунок 1);
-
- выполняют первичное тестирование программного обеспечения ИУС АРМ оператора: опрос измерительных преобразователей и приборов, модулей ввода аналоговых сигналов ПЛК, установление связи с оборудованием ИУС и т.д.

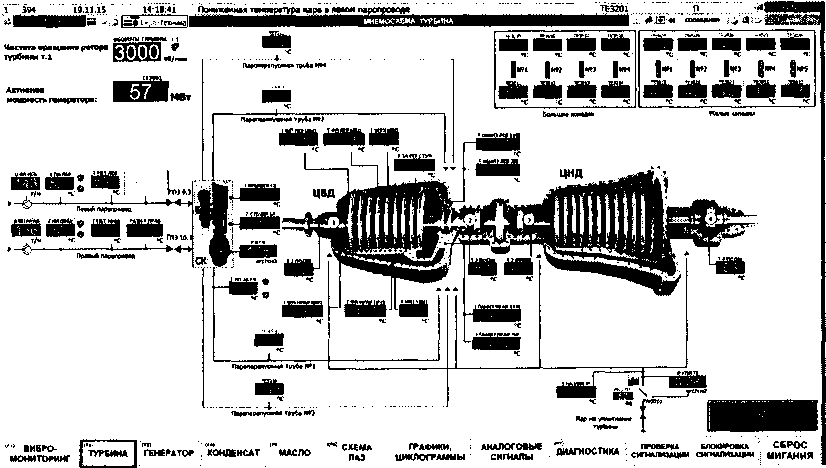

Рисунок 1 - Вид экранной формы «Турбина» программного обеспечения АРМ оператора
-
8.5.6 Опробование измерительных каналов ИУС в целом проводят средствами программного обеспечения АРМ оператора выполнением ряда тестов или операций, обеспечивающих проверку работы ПО ИУС в каждом из предусмотренных режимов. При каждом выполнении теста или операции проводят сравнение полученных результатов с описанием, приведённым в руководстве пользователя.
С АРМ оператора проверяют выполнение следующих функций:
-
- отображение значений параметров технологического процесса, текущей даты и времени;
-
- отображение архивных данных за трое суток;
-
- ведение журнала сообщений;
-
- отображение и настройка сигналов предупредительной и аварийной сигнализации при выходе параметров за установленные пределы;
-
- диагностика оборудования ИУС.
Результаты проверки положительные, если в журнале отсутствуют сообщения об авариях, по всем измерительным каналам ИУС на экранных формах программного обеспечения АРМ оператора отображаются значения параметров технологического процесса в установленных единицах и диапазонах измерений.
-
8.6 Подтверждение соответствия программного обеспечения ИУС
-
8.6.1 Проверка идентификационных данных ПО ИУС
-
8.6.1.1 Проверку идентификационных данных программного обеспечения проводят в процессе штатного функционирования ИУС. Прикладное ПО ИУС включает программное обеспечение, функционирующее на АРМ оператора, и программное обеспечение ПЛК, являющееся метрологически значимой частью ПО ИУС.
-
8.6.1.2 К идентификационным данным метрологически значимой части программного обеспечения ИУС относится идентификационное наименование проекта ПО ПЛК: «TG3_Real».
-
8.6.1.3 Проверку идентификационного наименования ПО ПЛК проводят с помощью АРМ оператора под правами доступа пользователя «администратор», получив доступ к системе программирования встроенного ПО ПЛК - STEP 7.
Результаты проверки положительные, если идентификационное наименование проекта метрологически значимой части ПО ИУС соответствует данным, приведённым в 8.6.1.3 настоящей методики поверки и описании типа средства измерений.
-
8.6.2 Проверка защиты ПО ИУС и данных от преднамеренных и непреднамеренных изменений
-
8.6.2.1 Проверку защиты ПО ИУС от несанкционированного доступа на аппаратном уровне проводят проверкой ограничения доступа к запоминающим устройствам ИУС и наличие средств механической защиты - замков на дверях шкафов, в которых установлены модули ПЛК и системные блоки АРМ оператора.
Результаты проверки положительные, если защита программного обеспечения и данных обеспечивается конструкцией ИУС, на дверях шкафов имеются замки.
-
8.6.2.2 Проверку защиты ПО ИУС и данных от преднамеренных и непреднамеренных изменений на программном уровне проводят на АРМ оператора проверкой наличия и правильности:
-
- реализации алгоритма авторизации пользователя ПО АРМ оператора (отсутствие доступа к ПО ИУС и данным при вводе неверного пароля);
-
- функционирования средств обнаружения и фиксации событий, подлежащих регистрации, в журнале сообщений;
-
- реализации разграничения полномочий пользователей, имеющих различные права доступа к программному обеспечению ИУС и данным.
Результаты проверки положительные, если осуществляется авторизованный доступ к выполнению функций ПО АРМ оператора, в журнале сообщений фиксируются события и аварии.
-
8.7 Определение погрешности измерений и синхронизации времени
-
8.7.1 Проверку системы обеспечения единого времени ИУС проводят с использованием радиочасов МИР РЧ-02, хранящих шкалу времени, синхронизированную с метками шкалы координированного времени государственного первичного эталона Российской Федерации UTC (SU). В соответствии с эксплуатационной документацией подключают радиочасы МИР РЧ-02 к компьютеру, выполняют настройку с использованием программы «Конфигуратор радиочасов МИР РЧ-02» (конфигуратор).
-
8.7.2 Определение погрешности измерений и синхронизации времени проводят проверкой расхождения между шкалами времени внутренних часов компьютеров АРМ оператора и радиочасов следующим образом:
-
- ПО АРМ оператора переводят в режим отображения текущего времени;
-
- одновременно фиксируют показания «ВРЕМЯ UTC» во вкладке «Синхронизация» конфигуратора и текущее время, отображаемое на АРМ оператора;
-
- определяют разницу (без учёта количества часов) между шкалами времени часов компьютера АРМ оператора и временем UTC (SU).
Результаты проверки положительные, если синхронизация времени осуществляется успешно, расхождение между шкалами времени внутренних часов компьютеров АРМ оператора и радиочасов, привязанных к шкале координированного времени UTC (SU), не превышает 5 с.
-
8.8 Проверка метрологических характеристик измерительных каналов ИУС
-
8.8.1 Метрологические характеристики (MX) ИК ИУС определяют расчётноэкспериментальным способом (согласно МИ 2439). Проверку метрологических характеристик измерительных и комплексных компонентов ИК ИУС (измерительных преобразователей и приборов, модулей ввода аналоговых сигналов ПЛК) выполняют экспериментально в соответствии с утверждёнными методиками поверками на каждый тип средства измерений. Метрологические характеристики ИК рассчитывают по MX компонентов ИУС в соответствии с методикой, приведённой в 8.8.4 настоящей методики поверки. Допускается не проводить расчет фактической погрешности ИК ИУС при условии, что подтверждены метрологические характеристики компонентов ИК ИУС. Результаты проверки MX ИК ИУС заносят в таблицу по форме таблицы А.1 приложения А настоящей методики поверки.
-
8.8.2 Проверка метрологических характеристик компонентов ИК ИУС
-
8.8.2.1 Метрологические характеристики измерительных и комплексных компонентов ИУС принимают равными значениям, приведённым в эксплуатационной документации (паспорт, формуляр и др.) на средства измерений при наличии на них свидетельств и (или) знаков поверки.
-
8.8.2.2 Для термопреобразователей сопротивления ТСМ классов допуска В и С пределы допускаемого отклонения сопротивления от номинальной статической характеристики (НСХ) выбирают в соответствии с ГОСТ 6651.
-
8.8.2.3 Значения основной погрешности средства измерений ИК ИУС заносят в таблицу по форме таблицы А.1 приложения А настоящей методики поверки.
-
8.8.3 Исходные допущения для определения погрешности измерительных каналов ИУС
Погрешности компонентов ИУС относятся к инструментальным погрешностям.
Факторы, определяющие погрешность, - независимы.
Погрешности компонентов ИУС - не коррелированы между собой.
Законы распределения погрешностей компонентов ИУС - равномерные.
-
8.8.4 Методика расчёта основной погрешности ИК ИУС
-
8.8.4.1 Погрешности ИК температуры нормированы в абсолютной форме. Погрешности ИК виброскорости и объёмной доли водорода нормированы в относительной форме. Погрешности ИК давления, разрежения, расхода и уровня, в состав которых входят датчики давления, нормированы в приведённой форме.
-
8.8.4.2 Границы основной абсолютной погрешности ИК температуры Аик осн, °C, определяют, исходя из состава ИК ИУС, по формуле:
Л = Д +Д , (1)
ИК осн ИПТ плк
где Дипт - основная абсолютная погрешность преобразователей температуры, °C;
Дплк - основная абсолютная погрешность модуля ввода аналоговых сигналов ПЛК, °C.
Для расчёта погрешности измерительного канала по формуле (1) погрешность компонента ИК ИУС переводят в абсолютную форму Д, единица величины, для случая её представления в приведённой форме у, %, по формуле:
(2)
где Хв и Хн - верхний и нижний пределы измерений компонента ИК ИУС, единица величины.
Для модулей ввода аналоговых сигналов ПЛК, погрешность которых нормирована в приведённой форме, необходимо определить значение силы тока, соответствующей номинальному значению. Расчёт значения силы тока 1Н0Мь мА, соответствующей номинальному значению измеряемой величины ХН0М1, единица величины, проводят:
а) для диапазона входного сигнала модуля ПЛК (0-5) мА по формуле:
-^пип
где Эсигнала - разница между верхним и нижним пределами диапазона измерений входного сигнала модуля ПЛК, мА;
Dnnn - разница между верхним и нижним пределами диапазона измерений преобразователей (в тех же единицах, что и XH0Mi);
б) для диапазона входного сигнала модуля ПЛК (4-20) мА по формуле:
D • X
г __ •^сигнала , homi . л
* HOMI р. "Г* • \*"z
■^пип
Примечание - Числовые значения пределов диапазонов измерений преобразователей приведены в эксплуатационной документации (паспорт) на средства измерений. Значение сопротивления на выходе термопреобразователей сопротивления определяют по номинальной статической характеристике преобразования в соответствии с ГОСТ 6651, а значение напряжения постоянного тока на выходе преобразователей термоэлектрических - в соответствии с ГОСТ Р 8.585.
-
8.8.4.3 Границы основной относительной погрешности ИК виброскорости и объемной доли водорода 5ИК осн, %, определяют, исходя из состава ИК ИУС (в соответствии с РМГ 62), по формуле:
3ик.оск = К ■ ^пип+Ск+б^+С > (5)
где К = 1,2;
бпип - основная относительная погрешность измерительных преобразователей, приборов, аппаратуры виброконтроля, %;
бплк - основная относительная погрешность модуля ввода аналоговых сигналов ПЛК, %;
5aJlr - относительная погрешность алгоритма (при наличии), %;
5лс - относительная погрешность линии связи, %.
Примечание - Погрешность линии связи определяется потерями в линиях связи. Между измерительными и комплексными компонентами линии связи построены из кабелей контрольных и (или) кабелей управления. Параметры линий связи удовлетворяют требованиям ГОСТ 18404.0 и ГОСТ 26411. Длина линий связи небольшая, входное сопротивление модулей ПЛК велико, поэтому потери в линиях связи пренебрежимо малы. Между комплексными и вычислительными компонентами построен цифровой канал связи. Применены сетевые технологии Ethernet, Profibus DP. Передача данных по каналам связи Ethernet, Profibus DP имеет класс достоверности II и относится к S1 классу организации передачи (в соответствии с ГОСТ Р МЭК 870-5-1). Принимаем погрешность линии связи во всех ПК ИУС равной нулю.
Для расчёта погрешности ИК ИУС по формуле (5) погрешность компонента ИК ИУС переводят в относительную форму 5, %, для случая её представления в абсолютной или приведённой формах по формуле:
8 = -^-.100 = Y-^zThi (6)
где А - пределы допускаемой абсолютной погрешности компонента ИК ИУС, единица величины;
у - пределы допускаемой приведённой погрешности компонента ИК ИУС, нормированной для диапазона измерений;
Хв и Хц - верхний и нижний пределы диапазона измерений компонента ИК ИУС (в тех же единицах, что и Хом);
Примечание - Если приведённая погрешность унормирована для верхнего предела диапазона измерений, то XH=0.
Хном - номинальное значение измеряемой величины, для которой рассчитывают границы относительной погрешности измерений, единица величины.
В соответствии с ГОСТ 8.508 относительную погрешность измерений вычисляют в точках Хомь соответствующих 5, 25, 50, 75 и 95 % от диапазона измерений, и выбирают максимальное значение (z = 1,..., 5).
-
8.8.4.4 Границы основной приведённой погрешности ИК давления, разрежения, расхода и уровня, в состав которых входят датчики давления, уик осн, %, определяют следующим образом:
а) переводят погрешность компонентов ИК ИУС из приведённой формы в относительную по формуле (6) согласно ГОСТ 8.508 в точках ХомЬ соответствующих 5, 25, 50, 75 и 95 % от диапазона измерений;
б) вычисляют по формуле (5) основную относительную погрешность ИК ИУС для каждой z'-ой точки диапазона измерений 6ИК осж , %;
в) переводят значения основной погрешности ИК ИУС, соответствующие z-ым точкам диапазона, из относительной формы в приведённую по формуле:
_ ^ИК осш "^HK homi У ИКосш V V ’ ' '
В _ Х1
где Хв и Xi - верхний и нижний пределы измерений ИК ИУС (в тех же единицах, что и Хк^ном,);
Уик_ном1 - номинальное значение ИК ИУС, соответствующее z-ой точке диапазона измерений;
г) выбирают из пяти значений, полученных по формуле (7), максимальное и приписывают его основной приведённой погрешности ИК ИУС.
Рассчитанные (фактические) значения погрешности ИК ИУС заносят в таблицу по форме таблицы А.1 приложения А настоящей методики поверки.
Результаты проверки положительные, если фактические значения погрешностей измерительных каналов не превышают границ допускаемых погрешностей, приведённых в таблице А.1 приложения А настоящей методики поверки.
9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ-
9.1 Результаты поверки оформляют протоколом по форме, приведенной в приложении Б настоящей методики поверки.
-
9.2 При положительных результатах поверки ИУС оформляют свидетельство о поверке. Состав и метрологические характеристики измерительных каналов ИУС приводят в Приложении к свидетельству о поверке по форме, приведенной в приложении В настоящей методики поверки. Каждая страница Приложения к свидетельству о поверке должна быть заверена подписью поверителя. Знак поверки наносят на свидетельство о поверке.
-
9.3 При положительных результатах первичной поверки (после ремонта или замены компонентов ПК НУС на однотипные поверенные), проведённой в объёме проверки в части вносимых изменений, оформляют новое свидетельство о поверке ИУС при сохранении без изменений даты очередной поверки.
-
9.4 Допускается на основании письменного заявления собственника ИУС проведение поверки отдельных измерительных каналов из перечня, приведённого в описании типа ИУС, с обязательным указанием в Приложении к свидетельству о поверке информации о количестве и составе поверенных каналов.
-
9.5 Отрицательные результаты поверки оформляют извещением о непригодности. ИК ИУС, прошедшие поверку с отрицательным результатом, не допускаются к использованию.
Приложение А Метрологические характеристики измерительных каналов ИУС (обязательное)
Таблица А.1
|
Номер ИК ИУС |
Наименование ИК ИУС |
Диапазон измерений физической величины, ед. измерений |
Средства измерений, входящие в состав ИК ИУС |
Основная погрешность ИК ИУС | |||
|
Наименование, тип СИ |
№ в Гос. реестре СИ |
Пределы допускаемой основной погрешности СИ |
фактическая |
границы допускаемой погрешности | |||
|
1 |
Виброскорость переднего подшипника ЦВД турбины, вертикальная |
от 0 до 15 мм/с |
Вибропреобразователь АНС 066-02 |
14113-94 |
3 = ± 4 % |
8 = ± 13 % | |
|
Аппаратура виброконтроля СВКА 1-03.22/01 |
41153-09 |
8 = ± 5 % | |||||
|
Модуль ввода аналоговых сигналов SM 331 модуль: 6ES7 331-7KF02-0AB0 контроллера программируемого Simatic S7-300 (далее - Модуль 6ES7 331-7KF02-0AB0) |
15772-11 |
у = ± 0,5 % | |||||
|
2 |
Виброскорость переднего подшипника ЦВД турбины, поперечная |
от 0 до 15 мм/с |
Вибропреобразователь АНС 066-02 |
14113-94 |
8 = ± 4 % |
8 = ± 13 % | |
|
Аппаратура виброконтроля СВКА 1-03.22/01 |
41153-09 |
8 = ± 5 % | |||||
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у = ± 0,5 % | |||||
|
3 |
Виброскорость переднего подшипника ЦВД турбины, осевая |
от 0 до 15 мм/с |
Вибропреобразователь АНС 066-02 |
14113-94 |
8 = ± 4 % |
8 = ± 13 % | |
|
Аппаратура виброконтроля СВКА 1-03.22/01 |
41153-09 |
8 = ± 5 % | |||||
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у = ± 0,5 % | |||||
|
Номер ИК НУС |
Наименование ИК ИУС |
Диапазон измерений физической величины, ед. измерений |
Средства измерений, входящие в состав ИК ИУС |
Основная погрешность ИК ИУС | |||
|
Наименование, тип СИ |
№ в Гос. реестре СИ |
Пределы допускаемой основной погрешности СИ |
фактическая |
границы допускаемой погрешности | |||
|
4 |
Виброскорость заднего подшипника ЦВД турбины, вертикальная |
от 0 до 15 мм/с |
Вибропреобразователь АНС 066-02 |
14113-94 |
8 = ± 4 % |
8 = ± 13 % | |
|
Аппаратура виброконтроля СВКА 1-03.22/01 |
41153-09 |
8 = ± 5 % | |||||
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у = ± 0,5 % | |||||
|
5 |
Виброскорость заднего подшипника ЦВД турбины, поперечная |
от 0 до 15 мм/с |
Вибропреобразователь АНС 066-02 |
14113-94 |
8 = ± 4 % |
8 = ± 13 % | |
|
Аппаратура виброконтроля СВКА 1-03.22/01 |
41153-09 |
8 =± 5 % | |||||
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у = ± 0,5 % | |||||
|
6 |
Виброскорость заднего подшипника ЦВД турбины, осевая |
от 0 до 15 мм/с |
Вибропреобразователь АНС 066-02 |
14113-94 |
8 = ± 4 % |
8 = ± 13 % | |
|
Аппаратура виброконтроля СВКА 1-03.22/01 |
41153-09 |
8 = ± 5 % | |||||
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у = ± 0,5 % | |||||
|
7 |
Виброскорость переднего подшипника ЦНД турбины, вертикальная |
от 0 до 15 мм/с |
Вибропреобразователь АНС 066-02 |
14113-94 |
8 = ± 4 % |
3 = ± 13 % | |
|
Аппаратура виброконтроля СВКА 1-03.22/01 |
41153-09 |
8 = ± 5 % | |||||
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у = ± 0,5 % | |||||
|
8 |
Виброскорость переднего подшипника ЦНД турбины, поперечная |
от 0 до 15 мм/с |
Вибропреобразователь АНС 066-02 |
14113-94 |
8 = ± 4 % |
8 = ± 13 % | |
|
Аппаратура виброконтроля СВКА 1-03.22/01 |
41153-09 |
8 = ±5% | |||||
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у = ± 0,5 % | |||||
|
Номер ИК ИУС |
Наименование ИК ИУС |
Диапазон измерений физической величины, ед. измерений |
Средства измерений, входящие в состав ИК ИУС |
Основная погрешность ИК ИУС | |||
|
Наименование, тип СИ |
№ в Гос. реестре СИ |
Пределы допускаемой основной погрешности СИ |
фактическая |
границы допускаемой погрешности | |||
|
9 |
Виброскорость переднего подшипника ЦНД турбины, осевая |
от 0 до 15 мм/с |
Вибропреобразователь АНС 066-02 |
14113-94 |
5 = ± 4 % |
8 = ± 13 % | |
|
Аппаратура виброконтроля СВКА 1-03.22/01 |
41153-09 |
5 = ± 5 % | |||||
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у = ± 0,5 % | |||||
|
10 |
Виброскорость заднего подшипника ЦНД турбины, вертикальная |
от 0 до 15 мм/с |
Вибропреобразователь АНС 066-02 |
14113-94 |
8 = ± 4 % |
8 = ± 13 % | |
|
Аппаратура виброконтроля СВКА 1-03.22/01 |
41153-09 |
8 = ± 5 % | |||||
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у = ± 0,5 % | |||||
|
11 |
Виброскорость заднего подшипника ЦНД турбцны, поперечная |
от 0 до 15 мм/с |
Вибропреобразователь АНС 066-02 |
14113-94 |
8 = ± 4 % |
8 = ± 13 % | |
|
Аппаратура виброконтроля СВКА 1-03.22/01 |
41153-09 |
8 = ± 5 % | |||||
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у = ± 0,5 % | |||||
|
12 |
Виброскорость заднего подшипника ЦНД турбины, осевая |
от 0 до 15 мм/с |
Вибропреобразователь АНС 066-02 |
14113-94 |
8 = ± 4 % |
8 = ± 13 % | |
|
Аппаратура виброконтроля СВКА 1-03.22/01 |
41153-09 |
3 = ± 5 % | |||||
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у = ± 0,5 % | |||||
|
13 |
Расход перегретого пара в левом паропроводе |
от 0 до 200 т/ч |
Датчик давления Метран-150 CD |
32854-09 |
у = ± 0,075 % |
у = ± 0,5 % | |
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у =±0,5 % | |||||
|
Номер ИК НУС |
Наименование ИК НУС |
Диапазон измерений физической величины, ед. измерений |
Средства измерений, входящие в состав ИК ИУС |
Основная погрешность ИК ИУС | |||
|
Наименование, тип СИ |
№ в Гос. реестре СИ |
Пределы допускаемой основной погрешности СИ |
фактическая |
границы допускаемой погрешности | |||
|
14 |
Расход перегретого пара в правом паропроводе |
от 0 до 200 т/ч |
Датчик давления Метран-150 CD |
32854-09 |
у = ± 0,075 % |
у = ± 0,5 % | |
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у = ± 0,5 % | |||||
|
15 |
Давление пара на уплотнения |
от 0 до 0,63 кгс/см |
Датчик давления Метран-150 TG2 2G 2 1 А М5 2F 2SC PC |
32854-09 |
у = ± 0,5 % |
у = ± 0,8 % | |
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у = ± 0,5 % | |||||
|
16 |
Давление пара в стопорном клапане |
от 0 до 250 кгс/см |
Датчик давления Метран-150 TG5 2G 2 1 А М5 2F 2SC PC |
32854-09 |
у = ± 0,5 % |
у = ± 0,8 % | |
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у = ± 0,5 % | |||||
|
17 |
Температура пара в левом паропроводе |
от 0 до 600 °C |
Преобразователь гермоэлектрический ТХА-0292 |
31930-07 |
А = ± 2,5 °C от 0 до 333 °C А = ± (0,0075-t) °C св. 333 до 600 °C |
А = ± 7 °C от 0 до 333 °C А =±(4± ±0,0075-t) °C св. 333 до 600 °C | |
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у =±0,7 % | |||||
|
18 |
Температура пара в правом паропроводе |
от 0 до 600 °C |
Преобразователь термоэлектрический ТХА-0292 |
31930-07 |
А = ± 2,5 °C от 0 до 333 °C А = ± (0,0075-t) °C св. 333 до 600 °C |
А = ± 7 °C от 0 до 333 °C А =±(4± ±0,0075-t) °C св. 333 до 600 °C | |
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у = ± 0,7 % | |||||
|
19 |
Температура пара за стопорным клапаном |
от 0 до 600 °C |
Преобразователь термоэлектрический ТХА-0292 |
31930-07 |
А = ±2,5 °C от 0 до 333 °C А = ± (0,0075-t) °C св. 333 до 600 °C |
А = ± 7 °C от 0 до 333 °C А =±(4± ±0,0075-t) °C св. 333 до 600 °C | |
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у = ± 0,7 % | |||||
|
Номер ИК ИУС |
Наименование ИК ИУС |
Диапазон измерений физической величины, ед. измерений |
Средства измерений, входящие в состав ИК ИУС |
Основная погрешность ИК ИУС | |||
|
Наименование, тип СИ |
№ в Гос. реестре СИ |
Пределы допускаемой основной погрешности СИ |
фактическая |
границы допускаемой погрешности | |||
|
20 |
Температура металла левого паропровода перед ГПЗ |
от 0 до 600 °C |
Преобразователь термоэлектрический ТХА-0292 |
31930-07 |
А = ± 2,5 °C от 0 до 333 °C А = ± (0,00751) °C св. 333 до 600 °C |
А = ± 7 °C от 0 до 333 °C А =±(4± +0,00751) °C св. 333 до 600 °C | |
|
Модуль ES7 331-7KF02-0AB0 |
15772-11 |
у = ± 0,7 % | |||||
|
21 |
Температура металла правого паропровода перед ГПЗ |
от 0 до 600 °C |
Преобразователь термоэлектрический ТХА-0292 |
31930-07 |
А = ± 2,5 °C от 0 до 333 °C А = ± (0,0075 1) °C св. 333 до 600 °C |
А = ± 7 °C от 0 до 333 °C А =±(4+ +0,00751) °C св. 333 до 600 °C | |
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у = ± 0,7 % | |||||
|
22 |
Температура крышки стопорного клапана |
от 0 до 600 °C |
Преобразователь термоэлектрический ТХА-0292 |
31930-07 |
А = ± 2,5 °C от 0 до 333 °C А = ± (0,00751) °C св. 333 до 600 °C |
А = ± 7 °C от 0 до 333 °C А =±(4+ +0,00751) °C св. 333 до 600 °C | |
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у= ± 0,7 % | |||||
|
23 |
Температура стенки стопорного клапана |
от 0 до 600 °C |
Преобразователь термоэлектрический ТХА-0292 |
31930-07 |
А = ± 2,5 °C от 0 до 333 °C А = ±(0,00751) °C св. 333 до 600 °C |
А = ± 7 °C от 0 до 333 °C А =±(4+ +0,00751) °C св. 333 до 600 °C | |
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у = ± 0,7 % | |||||
|
24 |
Температура пара из обнизки справа (3-ая шпилька) |
от 0 до 600 °C |
Преобразователь термоэлектрический ТХА-0292 |
31930-07 |
А = ±2,5 °C от 0 до 333 °C А = ± (0,00751) °C св. 333 до 600 °C |
А = ± 7 °C от 0 до 333 °C А =±(4+ +0,00751) °C св. 333 до 600 °C | |
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у = ± 0,7 % | |||||
|
Номер ИК ИУС |
Наименование ИК ИУС |
Диапазон измерений физической величины, ед. измерений |
Средства измерений, входящие в состав ИК ИУС |
Основная погрешность ИК ИУС | |||
|
Наименование, тип СИ |
№ в Гос. реестре СИ |
Пределы допускаемой основной погрешности СИ |
фактическая |
границы допускаемой погрешности | |||
|
25 |
Температура пара из обнизки справа (11 -ая шпилька) |
от 0 до 600 °C |
Преобразователь термоэлектрический ТХА-0292 |
31930-07 |
А = ± 2,5 °C от 0 до 333 °C А = ±(0,00751) °C св. 333 до 600 °C |
А = ± 7 °C от 0 до 333 °C А =±(4± ±0,00751) °C св. 333 до 600 °C | |
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у = ± 0,7 % | |||||
|
26 |
Температура пара из обнизки слева (3-ая шпилька) |
от 0 до 600 °C |
Преобразователь термоэлектрический ТХА-0292 |
31930-07 |
А = ± 2,5 °C от 0 до 333 °C А = ±(0,00751) °C св. 333 до 600 °C |
А = ± 7 °C от 0 до 333 °C А =±(4± ±0,00751) °C св. 333 до 600 °C | |
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у = ± 0,7 % | |||||
|
27 |
Температура пара из обнизки слева (11-ая шпилька) |
от 0 до 600 °C |
Преобразователь термоэлектрический ТХА-0292 |
31930-07 |
А = ± 2,5 °C от 0 до 333 °C А = ±(0,00751) °C св. 333 до 600 °C |
А = ± 7 °C от 0 до 333 °C А =±(4± ±0,00751) °C св. 333 до 600 °C | |
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у = ± 0,7 % | |||||
|
28 |
Температура в 1-ой пароперепускной трубе |
от 0 до 600 °C |
Преобразователь термоэлектрический ТХА-0292 |
31930-07 |
А = ± 2,5 °C от 0 до 333 °C А = ± (0,00751) °C св. 333 до 600 °C |
А = ± 7 °C от 0 до 333 °C А =±(4± ±0,00751) °C св. 333 до 600 °C | |
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у = ± 0,7 % | |||||
|
29 |
Температура в 2-ой пароперепускной трубе |
от 0 до 600 °C |
Преобразователь термоэлектрический ТХА-0292 |
31930-07 |
А = ± 2,5 °C от 0 до 333 °C А = ±(0,00751) °C св. 333 до 600 °C |
А = ± 7 °C от 0 до 333 °C А =±(4± ±0,00751) °C св. 333 до 600 °C | |
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у = ± 0,7 % | |||||
|
Номер ИК НУС |
Наименование ИК НУС |
Диапазон измерений физической величины, ед. измерений |
Средства измерений, входящие в состав ИК ИУС |
Основная погрешность ИК ИУС | |||
|
Наименование, тип СИ |
№ в Гос. реестре СИ |
Пределы допускаемой основной погрешности СИ |
фактическая |
границы допускаемой погрешности | |||
|
30 |
Температура в 3-ей пароперепускной трубе |
от 0 до 600 °C |
Преобразователь термоэлектрический ТХА-0292 |
31930-07 |
А = ± 2,5 °C от 0 до 333 °C А = ± (0,0075 t) °C св. 333 до 600 °C |
А = ± 7 °C от 0 до 333 °C А =±(4± ±0,0075-0 °C св. 333 до 600 °C | |
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у = ± 0,7 % | |||||
|
31 |
Температура в 4-ой пароперепускной трубе |
от 0 до 600 °C |
Преобразователь термоэлектрический ТХА-0292 |
31930-07 |
А = ± 2,5 °C от 0 до 333 °C A = ±(0,0075-t) °C св. 333 до 600 °C |
А= ± 7 °C от 0 до 333 °C А=±(4± ±0,0075-0 °C св. 333 до 600 °C | |
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у= ± 0,7 % | |||||
|
32 |
Температура пара за 1-ой ступенью ЦВД |
от 0 до 600 °C |
Преобразователь термоэлектрический ТХА-0292 |
31930-07 |
А = ± 2,5 °C от 0 до 333 °C А = ±(0,0075-0 °C св. 333 до 600 °C |
А= ± 7 °C от 0 до 333 °C А=±(4± ±0,0075-0 °C св. 333 до 600 °C | |
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у= ± 0,7 % | |||||
|
33 |
Температура пара в коллекторе уплотнений |
от 0 до 600 °C |
Преобразователь термоэлектрический ТХА-0292 |
31930-07 |
А = ± 2,5 °C от 0 до 333 °C А = ± (0,0075-0 °C св. 333 до 600 °C |
А = ± 7 °C от 0 до 333 °C А =±(4± ±0,0075-0 °C св. 333 до 600 °C | |
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у = ± 0,7 % | |||||
|
34 |
Температура верха ЦВД |
от 0 до 600 °C |
Преобразователь термоэлектрический ТХА-0292 |
31930-07 |
А = ± 2,5 °C от 0 до 333 °C А = ±(0,0075-0 °C св. 333 до 600 °C |
А = ± 7 °C от 0 до 333 °C А =±(4± ±0,0075-0 °C св. 333 до 600 °C | |
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у = ± 0,7 % | |||||
|
Номер ИК ИУС |
Наименование ИК ИУС |
Диапазон измерений физической величины, ед. измерений |
Средства измерений, входящие в состав ИК ИУС |
Основная погрешность ИК ИУС | |||
|
Наименование, тип СИ |
№ в Гос. реестре СИ |
Пределы допускаемой основной погрешности СИ |
фактическая |
границы допускаемой погрешности | |||
|
35 |
Температура низа ЦВД |
от 0 до 600 °C |
Преобразователь термоэлектрический ТХА-0292 |
31930-07 |
А = ± 2,5 °C от 0 до 333 °C А = ±(0,00751) °C св. 333 до 600 °C |
А = ± 7 °C от 0 до 333 °C А =±(4± ±0,00751) °C св. 333 до 600 °C | |
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у = ± 0,7 % | |||||
|
36 |
Температура фланца ЦВД справа |
от 0 до 600 °C |
Преобразователь термоэлектрический ТХА-0292 |
31930-07 |
А = ± 2,5 °C от 0 до 333 °C А = ±(0,00751) °C св. 333 до 600 °C |
А= ± 7 °C от 0 до 333 °C Д=±(4± ±0,00751) °C св. 333 до 600 °C | |
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у = ± 0,7 % | |||||
|
37 |
Температура фланца ЦВД слева |
от 0 до 600 °C |
Преобразователь термоэлектрический ТХА-0292 |
31930-07 |
А = ± 2,5 °C от 0 до 333 °C А = ±(0,00751) °C св. 333 до 600 °C |
Д= ± 7 °C от 0 до 333 °C А=±(4± ±0,00751) °C св. 333 до 600 °C | |
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у = ± 0,7 % | |||||
|
38 |
Температура шпильки ЦВД справа |
от 0 до 600 °C |
Преобразователь термоэлектрический ТХА-0292 |
31930-07 |
А = ± 2,5 °C от 0 до 333 °C А = ± (0,00751) °C св. 333 до 600 °C |
А = ± 7 °C от 0 до 333 °C А=±(4± ±0,00751) °C св. 333 до 600 °C | |
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у = ± 0,7 % | |||||
|
39 |
Температура шпильки ЦВД слева |
от 0 до 600 °C |
Преобразователь термоэлектрический ТХА-0292 |
31930-07 |
А = ± 2,5 °C от 0 до 333 °C А = ±(0,00751) °C св. 333 до 600 °C |
А = ± 7 °C от 0 до 333 °C Д=±(4± ±0,00751) °C св. 333 до 600 °C | |
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у = ± 0,7 % | |||||
Таблица А. 1
|
Номер ИК ИУС |
Наименование ИК ИУС |
Диапазон измерений физической величины, ед. измерений |
Средства измерений, входящие в состав ИК ИУС |
Основная погрешность ИК ИУС | |||
|
Наименование, тип СИ |
№ в Гос. реестре СИ |
Пределы допускаемой основной погрешности СИ |
фактическая |
границы допускаемой погрешности | |||
|
40 |
Температура переднего подшипника ЦВД турбины |
от Одо 100 °C |
Термометр сопротивления медный ТСМ 1193 |
14878-95 |
А =±(0,5+ +0,0065+) °C |
А =±(1,0+ +0,0065+) °C | |
|
Модуль 6ES7 331-7PF01-0AB0 |
15772-11 |
А = ± 0,5 °C | |||||
|
41 |
Температура заднего подшипника ЦВД турбины |
от Одо 100 °C |
Термометр сопротивления медный ТСМ 1193 |
14878-95 |
А =±(0,5+ +0,0065+) °C |
А =±(1,0+ +0,0065+) °C | |
|
Модуль 6ES7 331-7PF01-0AB0 |
15772-11 |
А = ± 0,5 °C | |||||
|
42 |
Виброскорость переднего подшипника генератора, вертикальная |
от 0 до 15 мм/с |
Вибропреобразователь АНС 066-02 |
14113-94 |
5 = ± 4 % |
3 = ± 13 % | |
|
Аппаратура виброконтроля СВКА 1-03.22/01 |
41153-09 |
5 = ± 5 % | |||||
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у = ± 0,5 % | |||||
|
43 |
Виброскорость переднего подшипника генератора, поперечная |
от 0 до 15 мм/с |
Вибропреобразователь АНС 066-02 |
14113-94 |
3 = ± 4 % |
8 = ± 13 % | |
|
Аппаратура виброконтроля СВКА 1-03.22/01 |
41153-09 |
5 = ± 5 % | |||||
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у = ± 0,5 % | |||||
|
44 |
Виброскорость переднего подшипника генератора, осевая |
от 0 до 15 мм/с |
Вибропреобразователь АНС 066-02 |
14113-94 |
5 = ± 4 % |
3 = ± 13 % | |
|
Аппаратура виброконтроля СВКА 1-03.22/01 |
41153-09 |
3 = ± 5 % | |||||
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у = ± 0,5 % | |||||
|
Номер ИК НУС |
Наименование ИК ИУС |
Диапазон измерений физической величины, ед. измерений |
Средства измерений, входящие в состав ИК ИУС |
Основная погрешность ИК ИУС | |||
|
Наименование, тип СИ |
№ в Гос. реестре СИ |
Пределы допускаемой основной погрешности СИ |
фактическая |
границы допускаемой погрешности | |||
|
45 |
Виброскорость заднего подшипника генератора, вертикальная |
от 0 до 15 мм/с |
Вибропреобразователь АНС 066-02 |
14113-94 |
8 = ± 4 % |
8 = ± 13 % | |
|
Аппаратура виброконтроля СВКА 1-03.22/01 |
41153-09 |
8 = ± 5 % | |||||
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у = ± 0,5 % | |||||
|
46 |
Виброскорость заднего подшипника генератора, поперечная |
от 0 до 15 мм/с |
Вибропреобразователь АНС 066-02 |
14113-94 |
8 = ± 4 % |
8 = ± 13 % | |
|
Аппаратура виброконтроля СВКА 1-03.22/01 |
41153-09 |
8 = ± 5 % | |||||
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у = ± 0,5 % | |||||
|
47 |
Виброскорость заднего подшипника генератора, осевая |
от 0 до 15 мм/с |
Вибропреобразователь АНС 066-02 |
14113-94 |
8 = ± 4 % |
8 = ± 13 % | |
|
Аппаратура виброконтроля СВКА 1-03.22/01 |
41153-09 |
8 = ± 5 % | |||||
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у = ± 0,5 % | |||||
|
48 |
Перепад давления «масло-водород» |
от 0 до 1,6 кгс/см2 |
Датчик давления Метран-150 TGI 2G 2 1 А М5 2F 2 SC Cl PC |
32854-09 |
у = ± 0,5 % |
у = ± 0,8 % | |
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у = ± 0,5 % | |||||
|
49 |
Давление водорода в генераторе |
от 0 до 4 кгс/см22 |
Датчик давления Метран-15 0TG2 |
32854-09 |
у = ± 0,075 % |
у = ± 0,5 % | |
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-06 |
у = ± 0,5 % | |||||
|
50 |
Температура воздуха в щеточной траверсе |
от 0 до 100 °C |
Термометр сопротивления ТСМ-0193 |
40163-08 |
А=±(0,6+ +0,0 i-t) °C |
А=±( 1,1+ +0,01-1) °C | |
|
Модуль 6ES7 331-7PF01-0AB0 |
15772-11 |
А= ± 0,5 °C | |||||
|
Номер ИК НУС |
Наименование ИК ИУС |
Диапазон измерений физической величины, ед. измерений |
Средства измерений, входящие в состав ИК ИУС |
Основная погрешность ИК ИУС | |||
|
Наименование, тип СИ |
№ в Гос. реестре СИ |
Пределы допускаемой основной погрешности СИ |
фактическая |
границы допускаемой погрешности | |||
|
51 |
Температура масла на сливе заднего подшипника генератора |
от 0 до 100 °C |
Термометр сопротивления ТСМ-0193 |
40163-08 |
Д=±(0,6+ +0,01-0 °C |
Д=±(1,1+ +0,0 I t) °C | |
|
Модуль 6ES7 331-7PF01-0AB0 |
15772-11 |
Д= ± 0,5 °C | |||||
|
52 |
Температура масла после маслоохладителя генератора |
от 0 до 100 °C |
Термометр сопротивления ТСМ-0193 |
40163-08 |
Д=±(0,6+ +0,0 1+) °C |
А=±(1,1 + +0,0 I t) °C | |
|
Модуль 6ES7 331-7PF01-0AB0 |
15772-11 |
Д= ± 0,5 °C | |||||
|
53 |
Температура цирк, воды на входе в газоохладитель |
от 0 до 100 °C |
Термометр сопротивления ТСМ-0193 |
40163-08 |
А=±(0,6+ +0,0 1+) °C |
Д=±(1,1 + +0,0 Ft) °C | |
|
Модуль 6ES7 331-7PF01-0AB0 |
15772-11 |
Д= ± 0,5 °C | |||||
|
54 |
Температура цирк, воды после газоохладителя №1 |
от Одо 100 °C |
Термометр сопротивления ТСМ-0193 |
40163-08 |
Д=±(0,6+ +0,01-1) °C |
Д=±(1,1 + +0,01+) °C | |
|
Модуль 6ES7 331-7PF01-0AB0 |
15772-11 |
Д= ± 0,5 °C | |||||
|
55 |
Температура цирк, воды после газоохладителя №2 |
от Одо 100 °C |
Термометр сопротивления ТСМ-0193 |
40163-08 |
Д=±(0,6+ +0,01+) °C |
Д=±(1,1 + +0,01+) °C | |
|
Модуль 6ES7 331-7PF01-0AB0 |
15772-11 |
Д= ± 0,5 °C | |||||
|
56 |
Температура цирк, воды после газоохладителя №3 |
от 0 до 100 °C |
Термометр сопротивления ТСМ-0193 |
40163-08 |
Д=±(0,6+ +0,0 I t) °C |
Д=±(1,1+ +0,01+) °C | |
|
Модуль 6ES7 331-7PF01-0AB0 |
15772-11 |
Д= ± 0,5 °C | |||||
|
57 |
Температура цирк, воды после газоохладителя №4 |
от Одо 100 °C |
Термометр сопротивления ТСМ-0193 |
40163-08 |
Д=±(0,6+ +0,01+) °C |
Д=±(1,1 + +0,01+) °C | |
|
Модуль 6ES7 331-7PF01-0AB0 |
15772-11 |
Д= ± 0,5 °C | |||||
Таблица А. 1
|
Номер ИК ИУС |
Наименование ИК ИУС |
Диапазон измерений физической величины, ед. измерений |
Средства измерений, входящие в состав ИК ИУС |
Основная погрешность ИК ИУС | |||
|
Наименование, тип СИ |
№ в Гос. реестре СИ |
Пределы допускаемой основной погрешности СИ |
фактическая |
границы допускаемой погрешности | |||
|
58 |
Чистота водорода |
от 90 до 100 % |
Газоанализатор АГ 0012 |
11643-98 |
3 = ± 2,5 % |
8 = ± 13 % | |
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у= ± 0,5 % | |||||
|
59 |
Расход питательной воды за ПВД-7 |
от 0 до 320 т/ч |
Датчик давления Метран-150СЭЗ |
32854-09 |
у= ± 0,075 % |
у= ± 0,5 % | |
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у= ± 0,5 % | |||||
|
60 |
Разрежение в конденсаторе, основной датчик |
от минус 1 до 0 кгс/см2 |
Датчик давления Метран-150 TGI 2G 2 1 А М5 2F 2 SC Cl PC |
32854-08 |
у= ± 0,5 % |
у= ± 0,8 % | |
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у= ± 0,5 % | |||||
|
61 |
Разрежение в конденсаторе, резервный датчик |
от минус 1 до 0 кгс/см2 |
Датчик давления Метран-150 TGI 2G 2 1 А М5 2F 2 SC Cl PC |
32854-08 |
у= ± 0,5 % |
у= ± 0,8 % | |
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у= ± 0,5 % | |||||
|
62 |
Давление -разрежение пара на ПСГ-2 |
от минус 1 до 1,5 кгс/см2 |
Датчик давления Метран-150 TGI 2G 2 1 А М5 2F 2 SC Cl PC |
32854-08 |
у= ± 0,5 % |
у= ± 0,8 % | |
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у= ± 0,5 % | |||||
|
63 |
Давление -разрежение пара в отопительном отборе, основной датчик |
от минус 1 до 1,5 кгс/см2 |
Датчик давления Метран-150 TGI 2G 2 1 А М5 2F 2 SC Cl PC |
32854-08 |
у= ± 0,5 % |
у= ± 0,8 % | |
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у= ± 0,5 % | |||||
|
64 |
Давление -разрежение пара в отопительном отборе, резервный датчик |
от минус 1 до 1,5 кгс/см2 |
Датчик давления Метран-150 TGI 2G 2 1 А М5 2F 2 SC Cl PC |
32854-08 |
у= ± 0,5 % |
у= ± 0,8 % | |
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у= ± 0,5 % | |||||
|
Номер ИК НУС |
Наименование ИК ИУС |
Диапазон измерений физической величины, ед. измерений |
Средства измерений, входящие в состав ИК ИУС |
Основная погрешность ИК ИУС | |||
|
Наименование, тип СИ |
№ в Гос. реестре СИ |
Пределы допускаемой основной погрешности СИ |
фактическая |
границы допускаемой погрешности | |||
|
65 |
Давление цирк, воды в напорном водоводе №3 |
от 0 до 4 кгс/см |
Датчик давления Метран-150 TG3 2G 2 1 А М5 2F 2 SC PC |
32854-09 |
у = ± 0,5 % |
у = ± 0,8 % | |
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у = ± 0,5 % | |||||
|
66 |
Давление цирк, воды в напорном водоводе №4 |
от 0 до 4 кгс/см |
Датчик давления Метран-150 TG3 2G 2 1 А М5 2F 2 SC PC |
32854-09 |
у = ± 0,5 % |
у = ± 0,8 % | |
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у = ± 0,5 % | |||||
|
67 |
Давление цирк, воды в сливном трубопроводе №1 |
от 0 до 1,5 кгс/см2 |
Датчик давления Метран-150 TG3 2G 2 1 А М5 2F 2 SC PC |
32854-09 |
у = ± 0,5 % |
у = ± 0,8 % | |
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у = ± 0,5 % | |||||
|
68 |
Давление цирк, воды в сливном трубопроводе №2 |
от 0 до 1,5 кгс/см |
Датчик давления Метран-150 TG3 2G 2 1 А М5 2F 2 SC PC |
32854-09 |
у = ± 0,5 % |
у = ± 0,8 % | |
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у = ± 0,5 % | |||||
|
69 |
Давление воды в конденсаторе |
от 0 до 630 мм вод. ст. |
Датчик давления Метран-150 CD2 2 2 1 1 L3 А М5 D5 2 В1 SC PC |
32854-09 |
у = ± 0,5 % |
у— ± 0,8 % | |
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у = ± 0,5 % | |||||
|
70 |
Уровень воды в ПВД-7 |
от 0 до 100 см |
Датчик давления Метран-150 CD3 2 2 1 1 L3 А М5 SC |
32854-09 |
у = ± 0,075 % |
у = ± 0,5 % | |
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у = ± 0,5 % | |||||
|
71 |
Уровень воды в ПВД-6 |
от 0 до 100 см |
Датчик давления Метран-150 CD3 2 2 1 1 L3 А М5 SC |
32854-09 |
у = ± 0,075 % |
у = ± 0,5 % | |
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у = ± 0,5 % | |||||
|
72 |
Уровень воды в ПВД-5 |
от 0 до 160 см |
Датчик давления Метран-150 CD3 2 2 1 1 L3 А М5 SC |
32854-09 |
у = ± 0,075 % |
у = ± 0,5 % | |
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у = ± 0,5 % | |||||
|
73 |
Уровень воды в ПНД-1 |
от 0 до 100 см |
Датчик давления Метран-150 CD3 2 2 1 1 L3 А М5 SC |
32854-09 |
у = ± 0,075 % |
у = ± 0,5 % | |
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у = ± 0,5 % | |||||
|
Номер ИК НУС |
Наименование ИК ИУС |
Диапазон измерений физической величины, ед. измерений |
Средства измерений, входящие в состав ИК ИУС |
Основная погрешность ИК ИУС | |||
|
Наименование, тип СИ |
№ в Гос. реестре СИ |
Пределы допускаемой основной погрешности СИ |
фактическая |
границы допускаемой погрешности | |||
|
74 |
Уровень воды в ПНД-2 |
от 0 до 100 см |
Датчик давления Метран-150 CD3 2 2 1 1 L3 А М5 SC |
32854-09 |
у = ± 0,075 % |
у = ± 0,5 % | |
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у = ± 0,5 % | |||||
|
75 |
Уровень воды в ПНД-3 |
от 0 до 100 см |
Датчик давления Метран-150 CD3 2 2 1 1 L3 А М5 SC |
32854-09 |
у = ± 0,075 % |
у = ± 0,5 % | |
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у = ± 0,5 % | |||||
|
76 |
Уровень воды в ПНД-4 |
от 0 до 100 см |
Датчик давления Метран-150 CD3 2 2 1 1 L3 А М5 SC |
32854-09 |
у = ± 0,075 % |
у = ± 0,5 % | |
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у = ± 0,5 % | |||||
|
77 |
Уровень воды в ПСГ-1 |
от 0 до 63 см |
Датчик давления Метран-150 CD3 2 2 1 1 L3 А М5 SC |
32854-09 |
у = ± 0,075 % |
у = ± 0,5 % | |
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у = ± 0,5 % | |||||
|
78 |
Уровень воды в ПСГ-2 |
от 0 до 63 см |
Датчик давления Метран-150 CD3 2 2 1 1 L3 А М5 SC |
32854-09 |
у = ± 0,075 % |
у = ± 0,5 % | |
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у = ± 0,5 % | |||||
|
79 |
Уровень воды в ПБ-3 |
от 0 до 160 см |
Датчик давления Метран-150 CD3 2 2 1 1 L3 А М5 SC |
32854-09 |
у = ± 0,075 % |
у = ± 0,5 % | |
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у = ± 0,5 % | |||||
|
80 |
Температура конденсата перед конденсатными насосами |
от 0 до 180 °C |
Термометр сопротивления медный ТСМ-9201 |
50071-12 |
А = ± (0,3 + + 0,005-t) °C |
А = ± (0,8+ +0,005 t) °C | |
|
Модуль 6ES7 331-7PF01-0AB0 |
15772-11 |
А = ± 0,5 °C | |||||
|
81 |
Температура выхлопа воды ЦНД |
от Одо 180 °C |
Термометр сопротивления медный ТСМ-9201 |
50071-12 |
А = ± (0,3 + + 0,005-t) °C |
А = ± (0,8+ +0,005-t) °C | |
|
Модуль 6ES7 331-7PF01-0AB0 |
15772-11 |
А = ± 0,5 °C | |||||
|
Номер ИК ИУС |
Наименование ИК ИУС |
Диапазон измерений физической величины, ед. измерений |
Средства измерений, входящие в состав ИК ИУС |
Основная погрешность ИК ИУС | |||
|
Наименование, тип СИ |
№ в Гос. реестре СИ |
Пределы допускаемой основной погрешности СИ |
фактическая |
границы допускаемой погрешности | |||
|
82 |
Температура в напорном цирк, водороде |
от 0 до 180 °C |
Термометр сопротивления медный ТСМ-9201 |
50071-12 |
А = ± (0,3 + + 0,005-t) °C |
А = ± (0,8+ +0,005 t) °C | |
|
Модуль 6ES7 331-7PF01-0AB0 |
15772-11 |
А = ± 0,5 °C | |||||
|
83 |
Температура в сбросном цирк, водороде №1 |
от 0 до 180 °C |
Термометр сопротивления медный ТСМ-9201 |
50071-12 |
А = ± (0,3 + + 0,005-t) °C |
А = ± (0,8+ +0,005-t) °с | |
|
Модуль 6ES7 331-7PF01-0AB0 |
15772-11 |
А = ± 0,5 °C | |||||
|
84 |
Температура в сбросном цирк, водороде №2 |
от 0 до 180 °C |
Термометр сопротивления медный ТСМ-9201 |
50071-12 |
А = ± (0,3 + + 0,005-t) °C |
А = ± (0,8+ +0,005 t) °с | |
|
Модуль 6ES7 331-7PF01-0AB0 |
15772-11 |
А = ± 0,5 °C | |||||
|
85 |
Температура подпиточной воды перед встроенным пучком |
от 0 до 180 °C |
Термометр сопротивления медный ТСМ-9201 |
50071-12 |
А = ± (0,3 + + 0,005-t) °C |
А = ± (0,8+ +0,005-t) °с | |
|
Модуль 6ES7 331-7PF01-0AB0 |
15772-11 |
А = ± 0,5 °C | |||||
|
86 |
Температура подпиточной воды после встроенного пучка |
от Одо 180 °C |
Термометр сопротивления медный ТСМ-9201 |
50071-12 |
А = ± (0,3 + + 0,005-t) °C |
А = ± (0,8+ +0,005 t) °с | |
|
Модуль 6ES7 331-7PF01-0AB0 |
15772-11 |
А = ± 0,5 °C | |||||
|
87 |
Температура воды на входе ПНД-1 |
от 0 до 70 °C |
Термометр сопротивления медный ТСМ-0193 |
40163-08 |
А = ± (0,6 + + 0,0 It) °C |
А = ±(1,1+ +o,oi-t) °с | |
|
Модуль 6ES7 331-7PF01-0AB0 |
15772-11 |
А = ± 0,5 °C | |||||
|
88 |
Температура воды на входе ПНД-2 |
от 0 до 80 °C |
Термометр сопротивления медный ТСМ-0193 |
40163-08 |
А = ± (0,6 + + 0,01 t) °C |
А = ±(1,1 + +o,oi-t) °с | |
|
Модуль 6ES7 331-7PF01-0AB0 |
15772-11 |
А = ± 0,5 °C | |||||
|
89 |
Температура воды на входе ПНД-3 |
от 0 до 100 °C |
Термометр сопротивления медный ТСМ-0193 |
40163-08 |
А = ± (0,6 + + 0,011) °C |
А = ± (1,1 + +o,oi-t) °с | |
|
Модуль 6ES7 331-7PF01-0AB0 |
15772-11 |
А = ± 0,5 °C | |||||
Таблица А. 1
|
Номер ИК ИУС |
Наименование ИК ИУС |
Диапазон измерений физической величины, ед. измерений |
Средства измерений, входящие в состав ИК ИУС |
Основная погрешность ИК ИУС | |||
|
Наименование, тип СИ |
№ в Гос. реестре СИ |
Пределы допускаемой основной погрешности СИ |
фактическая |
границы допускаемой погрешности | |||
|
90 |
Температура конденсата после пнд |
от 0 до 150 °C |
Термометр сопротивления медный ТСМ-0193 |
40163-08 |
А = ± (0,6 + + 0,0 I t) °C |
Д = ±(1,1 + +0,01-t)°C | |
|
Модуль 6ES7 331-7PF01-0AB0 |
15772-11 |
А = ± 0,5 °C | |||||
|
91 |
Температура конденсата после ПСГ-1 |
от 0 до 120 °C |
Термометр сопротивления медный ТСМ-0193 |
40163-08 |
А = ± (0,6 + + 0,0 I t) °C |
Д = ±(1,1 + +o,oi-t) °с | |
|
Модуль 6ES7 331-7PF01-0AB0 |
15772-11 |
А = ± 0,5 °C | |||||
|
92 |
Температура конденсата после ПСГ-2 |
от 0 до 150 °C |
Термометр сопротивления медный ТСМ-0193 |
40163-08 |
Д = ± (0,6 + + 0,01 t) °C |
Д = ±(1,1 + +o,oi-t) °с | |
|
Модуль 6ES7 331-7PFO1-OAB0 |
15772-11 |
А = ± 0,5 °C | |||||
|
93 |
Температура питательной воды после ПВД-7 |
от 0 до 250 °C |
Преобразователь термоэлектрический ТХА-0292 |
31930-07 |
Д= ± 2,5 °C |
Д= ± 5 °C | |
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у= ± 0,7 % | |||||
|
94 |
Температура конденсата после ПВД-5 |
от 0 до 300 °C |
Преобразователь термоэлектрический ТХА-0292 |
31930-07 |
Д= ± 2,5 °C |
Д= ± 5 °C | |
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у= ± 0,7 % | |||||
|
95 |
Температура конденсата после ПВД-6 |
от 0 до 350 °C |
Преобразователь термоэлектрический ТХА-0292 |
31930-07 |
Д= ± 2,5 °C |
Д= ± 5 °C | |
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у= ± 0,7 % | |||||
|
96 |
Давление цирк, воды на охлаждение масла |
от 0 до 10 кгс/см2 |
Датчик давления Метран-150 TG3 2G 2 1 А М5 2F 2 SC PC |
32854-09 |
у = ± 0,5 % |
у = ± 0,8 % | |
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у = ± 0,5 % | |||||
|
97 |
Давление масла на смазку подшипников, осн. датчик |
от 0 до 1,6 кгс/см2 |
Датчик давления Метран-150 TGI 2G 2 1 А М5 2F 2 SC Cl PC |
32854-09 |
у = ± 0,5 % |
у = ± 0,8 % | |
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у = ± 0,5 % | |||||
|
Номер ПК НУС |
Наименование ИК НУС |
Диапазон измерений физической величины, ед. измерений |
Средства измерений, входящие в состав ИК ИУС |
Основная погрешность ИК ИУС | |||
|
Наименование, тип СИ |
№ в Гос. реестре СИ |
Пределы допускаемой основной погрешности СИ |
фактическая |
границы допускаемой погрешности | |||
|
98 |
Давление масла на смазку подшипников, рез. датчик |
от 0 до 1,6 кгс/см2 |
Датчик давления Метран-150 TGI 2G 2 1 А М5 2F 2 SC Cl PC |
32854-09 |
у = ± 0,5 % |
у = ± 0,8 % | |
|
Модуль 6ES7 331-7KF02-0AB0 |
15772-11 |
у = ± 0,5 % | |||||
|
99 |
Температура цирк, воды перед маслоохладителем |
от 0 до 180 °C |
Термометр сопротивления медный ТСМ-9201 |
50071-12 |
А = ± (0,3 + + 0,0054) °C |
А = ± (0,8+ +0,0054) °C | |
|
Модуль 6ES7 331-7PF01-0AB0 |
15772-11 |
А = ± 0,5 °C | |||||
|
100 |
Температура цирк, воды после маслоохладителя |
от 0 до 180 °C |
Термометр сопротивления медный ТСМ-9201 |
50071-12 |
А = ± (0,3 + + 0,005-t) °C |
А = ± (0,8+ +0,0054) °C | |
|
Модуль 6ES7 331-7PF01-0AB0 |
15772-11 |
А - ± 0,5 °C | |||||
|
101 |
Температура масла перед маслоохладителем |
от 0 до 100 °C |
Термометр сопротивления медный ТСМ-0193 |
40163-08 |
А = ± (0,6 + + 0,014) °C |
А = ±(1,1+ +0,014) °C | |
|
Модуль 6ES7 331-7PF01-0AB0 |
15772-11 |
А = ± 0,5 °C | |||||
|
102 |
Температура масла после маслоохладителя |
от 0 до 100 °C |
Термометр сопротивления медный ТСМ-0193 |
40163-08 |
А = ± (0,6 + + 0,014) °C |
А = ±(1,1+ +0,014) °C | |
|
Модуль 6ES7 331-7PF01-0AB0 |
15772-11 |
А = ± 0,5 °C | |||||
Примечание - В таблице приняты следующие сокращения и обозначения: А - абсолютная погрешность, 5 - относительная погрешность,
у - приведенная погрешность, t - измеренная температура, °C
Приложение Б(рекомендуемое)
Образец оформления протокола поверки
ПРОТОКОЛ ПОВЕРКИ№____от «____»________20___г.
Средство измерений (СИ)______________________________________________________________
наименование, тип
заводской номер (номера)________________________________________________________________
принадлежащее____________________________________________________________________
наименование юридического (физического) лица
поверено в соответствии с___________________________________________________________________
наименование и номер документа на методику поверки
с применением эталонов:_________________________________________________________________
наименование, заводской номер, разряд, класс или погрешность
при следующих значениях влияющих факторов:
-
- температура окружающего воздуха_____°C;
-
- атмосферное давление ____кПа%
-
- относительная влажность _____%;
-
- напряжение питания ____В;
-
- частота _____Гц.
Результаты операций поверки
-
1 Рассмотрение документации____________________________________________________________
-
2 Внешний осмотр_________________________________________________________________
-
3 Проверка сопротивления защитного заземления___________________________________________
-
4 Проверка условий эксплуатации компонентов ИУС______________________________________
-
5 Опробование_______________________________________________________________________
-
6 Подтверждение соответствия программного обеспечения ИУС_____________________________
-
7 Определение погрешности измерений и синхронизации времени___________________________
-
8 Проверка метрологических характеристик измерительных каналов ИУС_____________________
Результаты проверки метрологических характеристик измерительных каналов ИУС приведены в таблице___(форма таблицы в Приложении А настоящей методики поверки).
Заключение СИ (не) соответствует метрологическим требованиям____________________________
Руководитель отдела (группы) ______________________ _____________________________
подпись инициалы, фамилия
Поверитель ____________________ ____________________________
подпись инициалы, фамилия
Приложение В
(рекомендуемое)
Образец приложения к свидетельству о поверке
|
Номер ИК ИУС |
Наименование ИК ИУС |
Диапазон измерений физической величины, ед. измерений |
Средства измерений, входящие в состав ИК ИУС |
Основная погрешность ИК ИУС | |||
|
Наименование, тип СИ, заводской номер |
№ в Гос. реестре СИ |
Пределы допускаемой основной погрешности СИ |
фактическая |
границы допускаемой погрешности | |||
Приложение Г (справочное)
Перечень ссылочных нормативных документов
ГОСТ 8.508-84 ГСП. Метрологические характеристики средств измерений и точностные характеристики средств автоматизации ГСП. Общие методы оценки и контроля.
ГОСТ 6651-2009 ГСП. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ 18404.0-78 Кабели управления. Общие технические условия.
ГОСТ 26411-85 Кабели контрольные. Общие технические условия.
ГОСТ Р 8.585-2001 ГСП. Термопары. Номинальные статические характеристики преобразования.
ГОСТ Р МЭК 870-5-1-95 Устройства и системы телемеханики. Часть 5. Протоколы передачи. Раздел 1. Форматы передаваемых кадров.
РМГ 62-2003 ГСП. Обеспечение эффективности измерений при управлении технологическими процессами. Оценивание погрешности измерений при ограниченной исходной информации.
МИ 2439-97 ГСИ. Метрологические характеристики измерительных систем. Номенклатура. Принципы регламентации, определения и контроля.
Система измерительно-управляющая турбоагрегата № 3 Западно-Сибирской ТЭЦ - филиала АО «ЕВРАЗ ЗСМК».
Методика поверки
