Методика поверки «ГСОЕИ. Комплексы аппаратно-программные "ПаркСкан"» (651-20-078 МП)

УТВЕРЖДАЮ

Первый заместитель генерального директора -заместитель по научной работе ФГУП «ВНИИФТРИ»

_ А.Н. Щипунов

/2   2020 г.

Государственная система обеспечения единства измерений

Комплексы аппаратно-программные «ПаркСкан»

Методика поверки

651-20-078 МП

2020 г.

• 1.1 Настоящая методика поверки распространяется на комплексы аппаратно-программные «ПаркСкан» (далее - комплексы) изготовленные ООО «ТР-Лаб», г. Москва и ООО «Рекогна-Индастриал» г. Москва, всех модификаций и устанавливает методику, порядок и содержание их первичной и периодической поверок.

• 1.2 Объем первичной и периодической поверок приведен в таблице 1.

• 1.3 Интервал между поверками 2 года.

2.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1. Таблица 1 - Операции проведения поверки

• 2.2 Поверку комплекса допускается проводить как на месте эксплуатации, соблюдая условия эксплуатации основных и вспомогательных средства поверки, так и в лабораторных условиях.

• 2.3 Проведение поверки меньшего числа измеряемых величин не предусмотрено.

• 2.4 При получении отрицательных результатов поверки по любому пункту таблицы 1 комплекс признается непригодным к применению.

• 3.1 При проведении поверки применяются средства измерений и вспомогательное оборудование, указанные в таблице 2.

Таблица 2 - Средства измерений и вспомогательное оборудование

3.2 Вместо указанных в таблице 2 средств поверки допускается применять другие аналогичные, обеспечивающие определение метрологических характеристик поверяемого комплекса с требуемой точностью.

• 3.3 Применяемые при поверке средства измерений должны быть исправны, поверены и иметь сведения о результатах поверки средств измерений, включенными в Федеральный информационный фонд по обеспечению единства измерений, оттиск поверительного клейма на средстве измерений или в технической документации.

• 4.1 Поверка должна осуществляться лицами, аттестованными в качестве поверителей в установленном порядке, имеющих высшее или среднее техническое образование, практический опыт в области радиотехнических измерений.

• 4.2 Персонал, проводящий поверку, должен быть ознакомлен с руководством по эксплуатации комплексов и настоящей методикой поверки.

При проведении поверки должны быть соблюдены требования безопасности, в соответствии с ГОСТ 12.3.019-80.

• 6.1 Поверка производится при рабочих условиях эксплуатации поверяемого комплекса и используемых средств поверки.

• 6.2 Средства поверки комплекса должны быть подготовлены к работе в соответствии с их инструкциями по эксплуатации.

• 6.3 Первичная и периодическая поверка комплекса по измерению текущего времени и координат может проводиться как в лабораторных условиях, так и по месту эксплуатации комплексов.

• 7.1 Поверяемый комплекс должен быть установлен и подготовлен к работе в соответствии с требованиями эксплуатационной документации на него.

• 7.2 Перед проведением поверки поверитель должен изучить эксплуатационную документацию поверяемого комплекса и используемых средств поверки.

• 8.1.1 При проведении внешнего осмотра должно быть установлено соответствие комплекса следующим требованиям:

• - комплектность комплекса должна соответствовать комплектности, указанной в формуляре;

• - на корпусе комплекса должны быть нанесена маркировка с заводским номером, пломбировка должна быть в целостности;

• - комплекс не должен иметь механических повреждений, влияющих на его работу.

• 8.1.2 Результаты поверки считать положительными, если обеспечивается выполнение всех перечисленных в п. 8.1.1 требований.

• 8.2.1 Проверить подключение электропитания комплекса. Включить комплекс и выполнить операции по запуску программного обеспечения согласно руководству по эксплуатации РСАВ.402100.026 РЭ.

• 8.2.2 Убедиться, что комплекс распознает государственные регистрационные знаки (ГРЗ) и в формируемых фотоматериалах имеется следующая информация:

• - значения даты и времени в момент фиксации;

• - значения координат комплекса;

• - распознанный государственный регистрационный знак.

• 8.2.3 Результаты поверки считать положительными, если обеспечивается выполнение требований, перечисленных в пунктах 8.2.2.

• 8.3.1 Используя интерфейс (ПО) комплекса проверить идентификационные данные метрологически значимой части ПО. Данные должны соответствовать приведенным в таблице 5.

Таблица 5 - Идентификационные данные метрологически значимой части ПО

• 8.3.2 Результаты поверки считать положительными, если идентификационные данные соответствуют указанным в таблице 5.

• 8.4.1 Собрать схему в соответствии с рисунком 1.

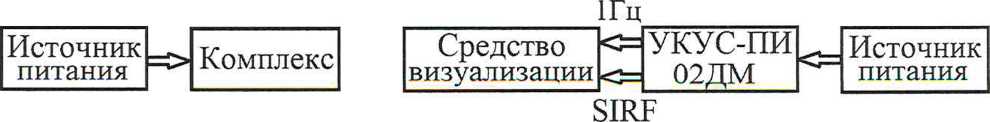

Рисунок 1 - Схема проведения поверки

• 8.4.2 Провести подготовку комплекса к работе, согласно руководству по их эксплуатации.

• 8.4.3 Обеспечить максимальную радиовидимость сигналов навигационных космических аппаратов ГЛОНАСС в небесной полусфере. В соответствии с эксплуатационной документацией на комплекс и УКУС-ПИ 02ДМ подготовить их к работе.

• 8.4.4 В течении 1 часа сделать не менее 10 фотографий средства визуализации (Индикатор времени «ИВ-1») каждой из видеокамер, входящих в состав комплекса (рисунок 2).


  16:03:16:295


  Время, зафиксированное на средстве визуализации

  Рисунок 2 - Фотокадр, формируемый комплексом

• 8.4.5 Определить абсолютную погрешность синхронизации внутренней шкалы времени комплекса относительно шкалы времени UTC(SU) по формуле (1) (с учетом поясного времени):

AT(j) = T(j) — Т(])действ ,

где Т(])_Действ - действительное значение шкалы времени UTC(SU) в j-й момент времени, с; T(j) — измеренное комплексом значение шкалы времени UTC(SU) в j-й момент времени, с.

• 8.4.6 Результаты поверки считать положительными, если, для каждого результата измерений, значение абсолютной погрешности синхронизации внутренней шкалы времени комплекса со шкалой времени UTC(SU) находится в пределах ±1 с.

• 8.5.1 Обеспечить радиовидимость сигналов навигационных космических аппаратов ГЛОНАСС и GPS в верхней полусфере. С помощью геодезического приемника определить действительные значения координат местоположения (широты (В_действ) и долготы (Ьдейств)) расположения комплексов, разместив антенну геодезического приемника рядом со спутниковой антенной комплекса (на расстоянии 10±2 см), в соответствии с «Методикой измерения координат местоположения пункта геодезического» утвержденной ФГУП «ВНИИФТРИ» 05.08.2015 № ФР.1.27.2016.22681.

• 8.5.2 Осуществить запись NMEA сообщений с частотой 1 сообщение в 1 с для поверяемого комплекса в течение 30 минут. Выбрать сообщения, которые получены при PDOP < 3.

• 8.5.3 Определить систематическую составляющую погрешности определения координат для строк, в которых значение PDOP < 3, например, для координаты В (широта):

^dB = l.J_AB(j))

где Вдейств - действительное значение координаты В, секунды;

B(j) - измеренное значение координаты В в j-й момент времени, секунды; N - количество измерений.

Аналогичным образом определить систематическую составляющую погрешности определения координаты L (долгота).

• 8.5.4 Определить среднее квадратическое отклонение (СКО) случайной составляющей погрешности определения координат, например, для координаты В (широта):



  N

  j=l___________

  N-l

Аналогичным образом определить СКО случайной составляющей погрешности определения координаты L (долгота).

• 8.5.5 Перевести значения погрешностей определения координат в плане (широты и долготы) из угловых секунд в метры:

  - для широты:



- для долготы:

где а - большая полуось эллипсоида (ПЗ-90.11: а = 6378136 м);

е - первый эксцентриситет эллипсоида (ПЗ-90.11: е² = 6,6943662 -10'³);

1" = 0,000004848136811095359933 радиан (arcl").

• 8.5.6 Определить абсолютную погрешность (при доверительной вероятности 0,95) определения координат в плане:

п_з = ±(^ЙВ(М)® + dL(M)² + 2 •       +      )

• 8.5.7 Результаты поверки считать положительными, если значение абсолютной погрешности (по уровню вероятности 0,95 и геометрическом факторе PDOP < 3) определения координат комплекса в плане находится в пределах ±7 м.

• 9.1 Результаты поверки комплекса подтверждаются сведениями о результатах поверки, включенными в Федеральный информационный фонд по обеспечению единства измерений.

• 9.2 По заявлению владельца средства измерений или лица, представившего его на поверку, в формуляр комплекса вносится запись о проведенной поверке, заверяемая подписью поверителя и знаком поверки, с указанием даты поверки.



  В.И. Добровольский

Начальник НИО-6

ФГУП ВНИИФТРИ

7
