СЧЕРЧИК ЭЛЕКТВЕК1ЕСКОЙ ЭНЕРГИИ ТВЕХФАЗНЫЙ СТАТВИЕСЮШ МАЯК Т301АВТ В^оводствопоэксплуатации ПриложениеВ Метвдикоповорки        ’

МНЯК.411112.011ВЭ1

Содержание

Вводная часть

Операции и средства поверки............

Требования безопасности...................

Условия поверки и подготовка к ней Проведение поверки............................

6 Оформление результатов поверки......

14

Приложение А Схемы подключения счетчика к IBM PC

15

си р л d

3

с d о [Z

q ю

> d

О1

2

со

т S

0.1

Z

со

I

S

Z

CTJ

СО

СП

ь га «4

s

с

5 С

С d о с

OI Z

со I

Изм

Лист

№ докум.

Подл.

Дата

Разраб.

Головлев А.С.

Проверил

Безденежных А.В.

*7/./Л

Метр, экс

Безденежных О.Б.

Утв.

Демидович В.Е.

МНЯК.411152.018РЭ1

Счетчик электрической энергии трехфазный статический МАЯК Т301 APT Методика поверки

Листов

1 Вводная часть

  • 1.1 Настоящая методика составлена с учетом требований Приказа Минпромторга № 1815 от 02.07.2015 г., РМГ-51-2002, ГОСТ 8.584-2004, ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23-2012 и устанавливает методику первичной, периодической и внеочередной поверки счетчиков, а также объем, условия поверки и подготовку к ней.

Настоящая методика распространяется на счетчики электрической энергии трёхфазные статические МАЯК Т301АРТ (далее счетчики).

При выпуске счетчиков на заводе-изготовителе и после ремонта проводят первичную поверку.

Первичной поверке подлежит каждый счетчик.

Интервал между поверками 16 лет.

Периодической поверке подлежат счетчики, находящиеся в эксплуатации или на хранении по истечении интервала между поверками.

Внеочередную поверку проводят при эксплуатации счетчиков в случае:

  • - повреждения знака поверки (пломбы) и в случае утраты паспорта;

  • - ввода в эксплуатацию счетчика после длительного хранения (более одного интервала между поверками);

  • - при известном или предполагаемом ударном воздействии на счетчик или неудовлетворительной его работе;

  • - продажи (отправки) потребителю счетчика, не реализованного по истечении срока, равного одному интервалу между поверками.

Инв. № подп. I Подп. и дата       Взам. инв. № Инв. №дубл. I    Подп. и дата

Изм

Лист

№ докум.

Подп.

Дата

МНЯК.411152.018РЭ1

Лист

2 Операции и средства поверки

2.1 Операции поверки

2.1.1 При проведении поверки должны быть выполнены операции, перечисленные в таблице 1.

Последовательность операций проведения поверки обязательна.

Проведение поверки для меньшего числа измеряемых величин или на меньшем

Инв. № подп. I Подп. и дата       Взам. инв. № Инв. №дубл. I    Подп. и дата

числе поддиапазонов измерений невозможно.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта настоящей методики

Необходимость проведения операции при

первичной поверке

периодической поверке

Внешний осмотр

5.1

да

да

Подтверждение соответствия программного обеспечения (ПО)

5.2

да

да

Проверка электрической прочности изоляции

5.3

да

да

Проверка стартового тока

5.4

да

да

Проверка отсутствия самохода

5.5

да

да

Проверка функционирования счетчика, определение метрологических характеристик, определение погрешности измерения активной и реактивной энергии и мощности, напряжения, тока, частоты, точности хода часов внутреннего таймера

5.6

да

да

Оформление результатов поверки

6

да

да

2.2 Средства поверки

2.2.1 При проведении поверки применяются средства поверки, указанные в таблице 2.

Таблица 2 - Средства поверки

Номер пункта методики поверки

Наименование и тип основного или вспомогательного средства поверки; метрологические и основные технические характеристики средства поверки

5.1

Требования ГОСТ 31818.11-2012

5.2

Тестовое программное обеспечение на магнитных носителях «Schetchik_ART».

Персональный компьютер IBM РС.

Устройство сопряжения оптическое (УСО-2):

скорость передачи данных от 9600 до 19200 бод.

Преобразователь интерфейсов ПИ-2 (RS-232 в RS-422/485): скорость передачи данных от 300 до 115200 бод

Изм

Лист

№ докум.

Подп.

Дата

МНЯК.411152.018РЭ1

Лист

Инв. № подп. I Подп. и дата       Взам. инв. № Инв. №дубл. I    Подп. и дата

Продолжение таблицы 2

Номер пункта методики поверки

Наименование и тип основного или вспомогательного средства поверки; метрологические и основные технические характеристики средства поверки

5.3

Прибор для испытания электрической прочности УПУ-10: испытательное напряжение до 4 кВ, погрешность установки напряжения ±5 %

5.4

Установка для поверки счетчиков электрической энергии автоматизированная УАПС-1М:

номинальное напряжение 57,7 В; 230 В, ток (0,001-100) А, погрешность измерения активной энергии ±0,15 %, реактивной энергии ±0,3 %.

5.5

Источник питания Б5-50:(0-24) В, ток (0-50) мА.

Секундомер СОСпр-2б-2: диапазон измерения (0-60) мин. ПГ ±1,8 с за 60 мин.

Установка для поверки счетчиков электрической энергии автоматизированная УАПС-1М:

номинальное напряжение 57,7 В; 230 В, ток (0,001-100) А, погрешность измерения активной энергии ±0,15 %, реактивной энергии ±0,3 %.

5.6

Источник питания Б5-50: (0-24) В, ток (0-50) мА.

Тестовое программное обеспечение на магнитных носителях «Schetchik_ART».

Персональный компьютер IBM РС.

Установка для поверки счетчиков электрической энергии автоматизированная УАПС-1М:

номинальное напряжение 57,7 В; 230 В, ток (0,001-100) А, погрешность измерения: активной энергии и мощности ±0,15 % реактивной энергии и мощности ±0,3 %.

Частотомер электронно-счетный Ч3-63/1:

Диапазон измеряемых частот 0,1 Гц-100 МГц; погрешность измерения ±5407.

Устройство сопряжения оптическое УСО-2: скорость передачи данных 9600 бит/с.

Примечание-Допускается проведение поверки счетчиков с применением средств поверки, не указанных в таблице 2, но обеспечивающих определение метрологических характеристик поверяемых счетчиков с требуемой точностью.

3 Требования безопасности

  • 3.1 При проведении поверки должны быть соблюдены требованиями «Правил технической эксплуатации электроустановок потребителей» и «Межотраслевых правил по охране труда (правил безопасности) при эксплуатации электроустановок», а так же требованиями раздела 1 руководства по эксплуатации МНЯК.411152.018РЭ и соответствующих разделов из документации на применяемые средства измерений и испытательное оборудование.

  • 3.2 К работе на поверочной установке допускаются лица, прошедшие инструктаж по технике безопасности.

Изм

Лист

№ докум.

Подп.

Дата

МНЯК.411152.018РЭ1

Лист

4 Ус л о в и я поверки и подготовка к ней

  • 4.1 Порядок представления счётчиков на поверку должен соответствовать требованиям Приказа Минпромторга № 1815 от 02.07.2015 г .

  • 4.2 При проведении поверки должны соблюдаться условия:

  • - температура окружающего воздуха, ° С...........................................23±2

  • - относительная влажность воздуха, %......................................от 30 до 80

  • - атмосферное давление, мм. рт. ст........................................от 630 до 795

  • - внешнее магнитное поле.....................................по ГОСТ 31818.11-2012

  • - напряжение источника переменного тока, В..................................230+2,3

  • - частота измерительной сети, Гц..................................................50±0,15

  • - форма кривой напряжения и тока измеряемой сети синусоидальная с

коэффициентом искажения, %............................................................не более 2

  • 4.3 Перед проведением поверки необходимо изучить МНЯК.411152.018РЭ «Руководство по эксплуатации».

  • 4.4 Поверка должна производиться на аттестованном оборудовании и с применением средств поверки, имеющих действующий знак поверки.

    Инв. № подп. I Подп. и дата       Взам. инв. № Инв. №дубл. I    Подп. и дата

    Изм

    Лист

    № докум.

    Подп.

    Дата

    МНЯК.411152.018РЭ1

    Лист

    Инв. № подп. I Подп. и дата       Взам. инв. № Инв. №дубл. I    Подп. и дата

5 Проведение поверки

  • 5.1 Внешний осмотр

  • 5.1.1 При внешнем осмотре должно быть установлено соответствие счетчика следующим требованиям:

- лицевая панель счетчика должна быть чистой и иметь четкую маркировку в соответствии требованиям ГОСТ 31818.11-2012;

- во все резьбовые отверстия токоотводов должны быть ввернуты до упора винты с исправной резьбой;

-на крышке зажимной колодки счетчика должна быть нанесена схема подключения счетчика к электрической сети;

- в комплекте поставки счетчика должен быть формуляр МНЯК.411152.018 ФО и руководство по эксплуатации МНЯК.411152.018 РЭ.

  • 5.2 Подтверждение соответствия программного обеспечения (ПО)

  • 5.2.1 Метрологически значимая часть встроенного программного обеспечения имеет следующие идентификационные признаки:

  • - название программного обеспечения - nO_T301APT.hex;

  • - версия программного обеспечения - не ниже 00.00.28;

  • - значение контрольной суммы программного обеспечения - 0x237В.

Для проверки соответствия ПО предусмотрена идентификация метрологически значимой части ПО. Идентификация проводится посредством интерфейса RS-485. Проверка может быть выполнена следующим способом. По команде «50» прибор вычисляет контрольную сумму ПО и выдает по интерфейсу идентификатор метрологически значимой части встроенного ПО в следующем виде: "ПО_"+название прибора+" _"+номер версии ПО+"_0х"+контрольная суммафех). Вывод об аутентичности метрологически значимой части программного обеспечения принимается по результатам сравнения вычисленной контрольной суммы встроенного ПО со значением вышеприведенной контрольной суммы.

  • 5.3 Проверка электрической прочности изоляции

  • 5.2.1 При проверке электрической прочности изоляции испытательное напряжение подают, начиная с минимального или со значения рабочего напряжения. Увеличение напряжения до испытательного значения следует производить плавно или равномерно ступенями за время (5 - 10) с.

  • 5.2.2 При достижении испытательного напряжения, счетчик выдержать под его воздействием в течение 1 мин, при этом контролировать отсутствие пробоя, затем плавно уменьшить испытательное напряжение. Точки приложения испытательного напряжения и величина испытательного напряжения приведены в таблице 3.

    Таблица 3

    Номера контактов, между которыми прикладывается испытательное напряжение

    Величина переменного испытательного напряжения, кВ

    ХТ1.1 - ХТ1.8

    ХТ14, ХТ15, ХТ16, ХТ17, ХТ18, ХТ19; «земля» соединённые вместе

    4

    ХТ14, ХТ15

    ХТ16, ХТ17

    2

    ХТ14, ХТ15

    ХТ18, ХТ19

    2

    ХТ16, ХТ17

    ХТ18, ХТ19

    2

    Примечание

    В качестве «земли» на испытаниях используется металлический экран, надеваемый на пластмассовый корпус счетчика.

    Изм

    Лист

    № докум.

    Подп.

    Дата

    МНЯК.411152.018РЭ1

    Лист

Результат проверки считается положительным, если электрическая изоляция счётчика, при закрытом корпусе и закрытой крышке зажимов, выдерживает испытательное напряжение переменного тока частотой 50 Гц в течение 1 минуты.

Во время испытаний не должно быть искрения, пробивного разряда или пробоя.

Инв. № подп. I Подп. и дата       Взам. инв. № Инв. №дубл. I    Подп. и дата

  • 5.3 Проверка функционирования счетчиков

  • 5.3.1 Проверка функционирования поверяемого счетчика проводят на измерительной установке УАПС-1М при номинальном значении напряжения (3*230 В или 3*57,7 В), базовом или номинальном токе в каждой фазе и cos ф, равном единице.

Обмен информацией со счетчиком производится с помощью персонального компьютера (IBM PC) и программы проверки функционирования счетчиков МАЯК Т301АРТ «Schetchik_ART».

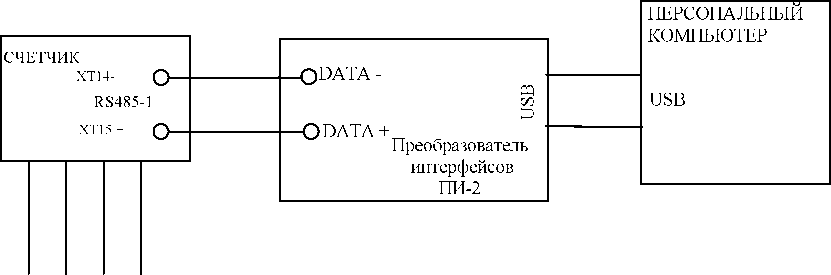

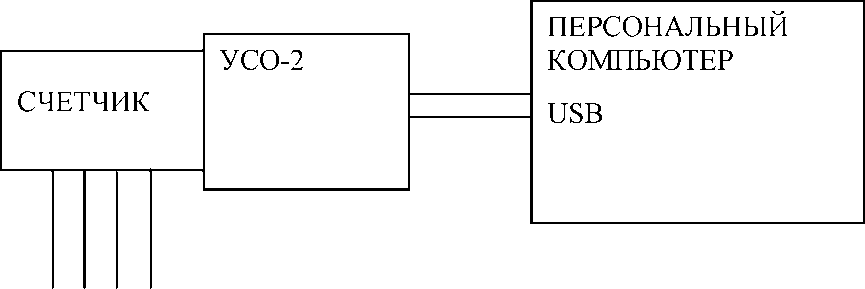

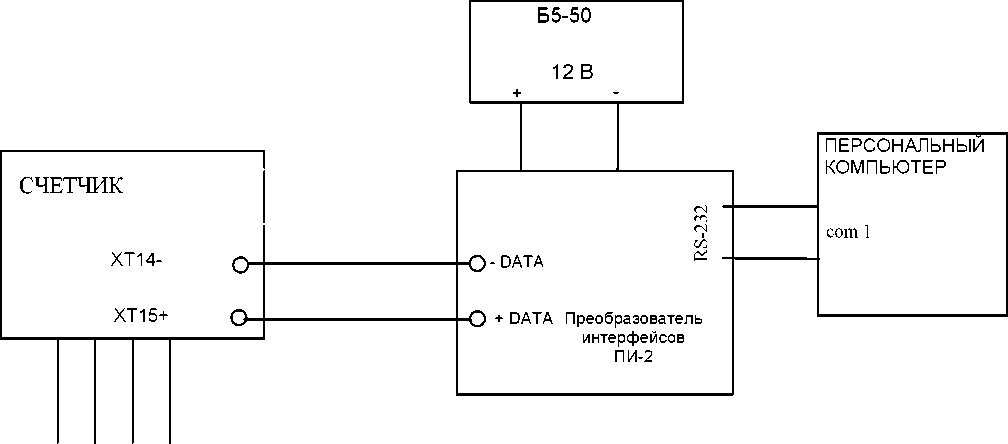

Подключение к последовательному порту компьютера осуществляется через устройство сопряжения оптическое (УСО-2) или преобразователь интерфейсов ПИ-2 (RS-232 в RS-422/485) в соответствии с блок-схемами, приведенными на рисунках А.1 и А.2 приложения А.

После включения счетчик измеряет мощность, определяет номер тарифа по текущей дате, по тарифному расписанию текущего (или исключительного) дня недели и приступает к регистрации энергии в текущем тарифе.

Индикация действующего тарифа находится в правом верхнем углу жидкокристаллического дисплея (Т1-Т4).

Постоянное свечение индикатора «кВт^ч» или «квар^ч» указывает на потребление активной или реактивной энергии соответственно. Значками стрелок обозначено направление измеряемой энергии.

На восьмиразрядном табло периодически отображаются:

  • - потребление по тарифам активной энергии высвечивания одновременно с номером тарифа (Т1-Т4) в верхнем правом поле, индикатором «кВт^ч», стрелкой, указывающей направление измеряемой энергии;

  • - потребление по тарифам реактивной энергии высвечивания одновременно с номером тарифа (Т1-Т4) в верхнем правом поле, индикатором «кВар^ч», стрелкой, указывающей направление измеряемой энергии;

  • - дата высвечиваются одновременно с символом «Д» в верхнем правом поле;

  • - текущее время высвечивается одновременно с символом «В» в верхнем правом поле.

Включите питание персонального компьютера. Запустите программу проверки функционирования счетчиков МАЯК Т301АРТ «Schetchik_ART». В разделе меню «Программа» выберите пункт «Сетевые параметры» или нажмите клавишу F2. В появившемся окне выберите номер порта, к которому подключен счетчик, и скорость обмена 9600 бод.

Для связи со счетчиком в разделе меню «Счетчики» выберите пункт «Поиск» или нажмите клавишу F3, при этом производится поиск счетчиков в пределах заданных адресов и паролей. После нахождения счетчика нажмите кнопку «ОК», и в строке данных появятся тип счётчика, его заводской номер и все основные данные счётчика.

Для тестирования счетчиков в разделе меню «Чтение данных из счётчиков» выберите пункт «Тест» или нажмите клавишу F4. В появившемся окне загрузите файл проверки (Стандартный), с которым будут сравниваться данные, полученные от счетчика.

По нажатию кнопки «Выполнить тест» производится тест счетчиков, подключенных к компьютеру.

Программа считывает данные из счетчика, сравнивает полученные данные с данными файла проверки. При нажатии на кнопку «Энергия» внизу экрана программа вычисляет месячное потребление энергии по тарифам.

Изм

Лист

№ докум.

Подп.

Дата

МНЯК.411152.018РЭ1

Лист

Инв. № подп. I Подп. и дата       Взам. инв. № Инв. №дубл. I    Подп. и дата

По окончанию чтения в соответствующих страницах и в результате теста необходимо убедиться, что считанные программой данные совпадают с данными, видимыми на табло счетчика:

- потребленная по тарифам активная энергия;

- потребленная по тарифам реактивная энергия;

- потребленная по тарифам активная или реактивная электроэнергия за каждый месяц года;

- правильность установки тарифного расписания.

Время и дата, считанные со счетчика, должны соответствовать текущему времени и календарной дате.

При нажатии на кнопку «Тест», находящуюся внизу экрана, выводится информация о проведенном сравнении с файлом проверки. Если тест прошел успешно, то в столбце для параметров выводится сообщение «Верно», в противном случае «Ложно». Если поле осталось чистым, то для этого параметра тест не производился.

  • 5.3.2 Для проверки правильности работы счетного механизма счетчик необходимо подключить к персональному компьютеру и к измерительной установке УАПС-1М, и установить:

- номинальное напряжение в параллельных цепях счетчика;

- ток 7,5 А в каждой фазе;

  • -  коэффициент мощности cos ф, равный 0,5 инд.

Через 180 с после включения по данным, считанным с персонального компьютера, необходимо убедиться, что:

  • - в счетчике с номинальным напряжением 230 В приращение активной энергии увеличилось на (0,129±0,012) кВт^ч, а реактивной энергии на (0,222±0,022) квар^ч;

  • - в счетчике с номинальным напряжением 57,7 В приращение активной энергии увеличилось на (0,0324±0,003) кВт^ч, а реактивной энергии на (0,0558±0,005) квар^ч.

  • 5.4 Проверка стартового тока (чувствительности)

  • 5.4.1 Проверка стартового тока (чувствительности) производится на установке УАПС-1 М методом непосредственного сличения при номинальном напряжении, при коэффициенте мощности, равном единице, и значении тока в каждой фазе, приведенном в таблице 4.

    Таблица 4

    Базовый или номинальный (максимальный) ток, А

    Стартовый ток, А

    При измерении активной энергии

    При измерении реактивной энергии

    Класс точности 0,5S

    Класс точности 1

    5 (60)

    -

    0,02

    0,02

    5 (100)

    -

    0,02

    0,02

    500

    0,005

    -

    0,01

Перед началом проверки необходимо перевести импульсные выходы счетчика в режим поверки.

Результаты поверки считаются положительными, если погрешность измерения активной и реактивной энергии находится в пределах ±30 %.

  • 5.5 Проверка отсутствия самохода

    Изм

    Лист

    № докум.

    Подп.

    Дата

    МНЯК.411152.018РЭ1

    Лист

  • 5.5.1 При поверке отсутствия самохода установите в параллельной цепи счетчика напряжение 1,15 ином.

Ток в последовательной цепи должен отсутствовать. Перед началом проверки необходимо перевести импульсные выходы счетчика в режим поверки.

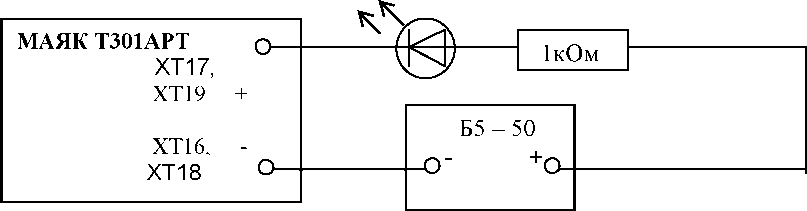

При поверке самохода можно использовать схему, приведенную на рисунке 1.

АЛ307БМ

Рисунок 1 - Схема подключения светодиодного индикатора

к импульсным выходам счетчика

Инв. № подп. I Подп. и дата       Взам. инв. № Инв. №дубл. I    Подп. и дата

С помощью секундомера необходимо убедится, что период мигания светового индикатора (АЛ307БМ) в режиме поверки не менее:

  • -     87 с для счетчиков с 1б(1макс) - 5(60) А, при ином - 3*230 В;

  • -     53 с для счетчиков 1б(1макс) - 5(100) А, при ином - 3*230 В;

  • -     53 с для счетчиков с 1ном(1макс) - 5(10) А, при ином - 3*230 В;

  • -     210 с для счетчиков с 1ном(1макс) - 5(10) А, при ином - 3*57,7 В.

Примечание - Для поверки по п.5.4 и п.5.5 допускается использовать аттестованный стенд.

5.6 Определение метрологических характеристик

  • 5.6.1 Погрешность счетчика при измерении активной и реактивной энергии, мощности, фазного напряжения, тока и частоты определяют методом непосредственного сличения на установке УАПС-1 М.

Перед началом поверки прогрейте счетчик в течение 20 минут.

  • 5.6.2 Последовательность испытаний, информативные параметры входного сигнала и пределы допускаемого значения основной погрешности при измерении активной энергии, реактивной энергии и мощности приведены в таблицах 5 - 8.

При измерении активной энергии и мощности поверка счетчика:

  • - класса точности 1 непосредственного включения проводится при значениях информативных параметров входного сигнала, указанных в таблице 5;

  • - класса точности 0,5S, включаемых через трансформатор, проводится при

значениях информативных параметров входного сигнала, указанных в таблице 6.

Таблица 5 - Информативные параметры при измерении активной энергии и мощности для счетчиков непосредственного включения класса точности , 1

Номер испытания

Информативные параметры входного

сигнала

Пределы допускаемой погрешности, %

Время измерения, с

напряжение, В

ток, А

cos ф

основной

режим

режим поверки

по мощности

1

3 *ином

3*0,051б

1

±1,5

-

20

2

3 *ином

3*1б

1

±1,0

-

10

3

3 *ином

3 * 1макс

1

±1,0

20

-

Продолжение таблицы 5

Изм

Лист

№ докум.

Подп.

Дата

МНЯК.411152.018РЭ1

Лист

Номер испытания

Информативные параметры входного сигнала

Пределы допускаемой погрешности, %

Время измерения, с

напряжение, В

ток, А

cos ф

основной

режим

режим поверки

4

3 ХЦном

3х1б

0,5 инд.

±1,0

-

10

5

3 ХЦном

3х1б

0,8 емк.

±1,0

-

10

6

3 ХЦном

1х1б

1

±2,0

-

10

по эне

ргии (импульсный выход)

7

3 Х ином

3х1б

0,5 инд.

±1,0

-

10

8

3 ХЦном

3х1б

0,5 емк

±2,5

-

10

Таблица 6 - Информативные параметры при измерении активной энергии и мощности для

счетчиков класса точности 0,5S, включаемых че

рез трансформатор

Номер испытания

Информативные параметры входного

сигнала

Пределы допускаемой погрешности, %

Время измерения, с

напряжение,

В

ток, А

cos ф

основной

режим

режим поверки

по мощности

1

3 хЦном

3х0,05 1ном

1

±0,5

-

20

2

3 хЦном

3 х1ном

1

±0,5

-

10

3

3 хЦном

3 х1макс

1

±0,5

20

-

4

3 хЦном

3 х1ном

0,5 инд.

±0,6

-

10

5

3 хЦном

3 х1

ном

0,8 емк.

±0,6

-

10

6

3 хЦном

1 х 1ном

1

±0,6

-

10

по энергии (импульсный выход)

7

3 хЦном

3 х1ном

0,5 инд.

±0,6

-

10

8

3 хЦном

3 х1

ном

0,5 емк.

±1,0

-

10

Продолжение таблицы 7

Номер

испытания

Информативные параметры входного

сигнала

Пределы допускаемой погрешности, %

Время измерения, с

напряжение, В

ток, А

sin ф

основной

режим

режим поверки

по энергии (импульсный выход)

7

3 ХЦном

3хь

0,5 инд.

±1,0

-

10

8

3 ХЦном

3хь

0,5 емк.

±1,0

-

10

Таблица 8 - Информативные параметры при измерении реактивной энергии и мощности для

счетчиков, включаемых через трансформатор, класса точности 1

Но

мер испытания

Информативные параметры входного сигнала

Пределы допускаемой погрешности, %

Время

измерения, с

напряжение, В

ток, А

sin ф

основной

режим

режим поверки

по мощности

1

3 ХЦном

3х0,05 1ном

1

±1,0

-

20

2

3 ХЦном

3 х1ном

1

±1,0

-

10

3

3 ХЦном

3 х1

макс

1

±1,0

20

-

4

3 ХЦном

3 х1ном

0,5 инд.

±1,0

-

10

5

3 ХЦном

3 х1

ном

0,5 емк.

±1,0

-

10

6

3 ХЦном

1 х1ном

1

±1,5

-

10

по энергии (импульсный выход)

7

3 ХЦном

3 х1ном

0,5 инд.

±1,0

-

10

8

3 ХЦном

3 х1ном

0,5 емк.

±1,0

-

10

Инв. № подп. I Подп. и дата       Взам. инв. № Инв. №дубл. I    Подп. и дата

Результаты поверки считаются положительными, если счетчик соответствует заданному классу точности, и если при всех измерениях погрешность находится в пределах допускаемых значений погрешности, приведенных в таблицах 5 - 8, а разность погрешностей при симметричной и несимметричной нагрузке не превышает значений:

  • - при измерении активной нагрузки 1,5 % или 1,0 % для счетчиков класса точности 1 или 0,5S соответственно;

  • - при измерении реактивной нагрузки 1,5 %.

  • 5.6.3 Определение основной погрешности измерения фазных напряжений производится методом сравнения со значениями напряжений, измеренными эталонным счет.-чиком установки УАПС-1М. Измерения производятся для каждой фазы сети для трех значений напряжений: ином, 0,8 ином, 1,15 ином. Погрешность измерения фазных напряжений рассчитывается по формуле

5и = [зм-иоУиномМОО , % ,                        (1)

где 5и - приведенная к ином погрешность измерения фазных напряжений; иизм - значения фазных напряжений, измеренные проверяемым счетчиком; ио - значения фазных напряжений, измеренные эталонным счетчиком.

Результаты поверки считаются положительными, если вычисленные погрешности измерения фазных напряжений находятся в пределах ±О,9 %.

  • 5.6.4 Определение основной погрешности измерения фазных токов производится методом сравнения со значениями токов, измеренными эталонным счетчиком установки УАПС-1 М.

    Изм

    Лист

    № докум.

    Подп.

    Дата

    МНЯК.411152.018РЭ1

    Лист

Измерения проводятся в каждой фазе при значении тока 1ном (1б). Погрешности измерения токов рассчитываются по формуле

Si =[(1изм-1оЖ]х100 , %                                     (2)

где 1изм - значения токов, измеренные счетчиком;

Io - значения токов, измеренные эталонным счетчиком установки.

Результаты поверки считаются положительными, если вычисленные погрешности измерения токов находятся в пределах значений, приведенных в таблице 9.

Таблица 9

Значения номинального или базового тока, А

Пределы допускаемой погрешности при значениях тока, %

0,011ном (0,011б)

1ном (1б)

1макс

5

(трансформаторного включения)

± 21,8

± 2

± 2

5

(непосредственного включения)

± 24,8

± 5

± 5

  • 5.6.5 Определение основной погрешности измерения частоты проводится методом сравнения со значением частоты сети, измеренной частотомером Ч3-63/1 для трех значений частоты: 50 Гц, 47,5 Гц, 52,5 Гц.

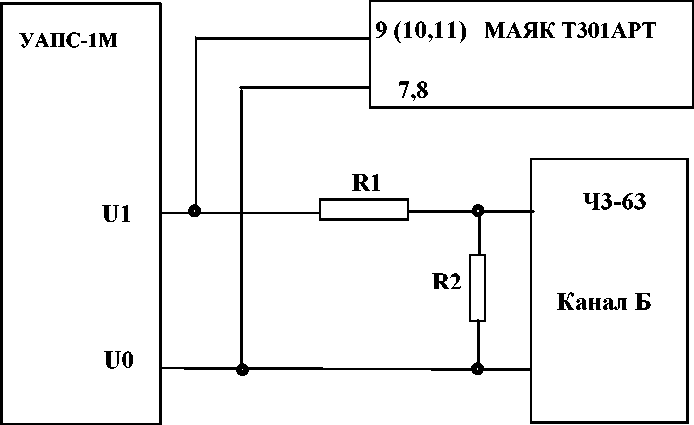

Подключите частотомер к измеряемой сети в соответствии с рисунком 2.

Инв. № подп. I Подп. и дата       Взам. инв. № Инв. №дубл. I    Подп. и дата

R1 - С2-33Н-1- 68 кОм ±5%

R2 - С2-33Н-1- 2,2 кОм ±5%

Рисунок 2 - Подключение частотомера к установке УАПС-1 М и счетчику

Для измерения периода фазного напряжения То необходимо органы управления частотомера установить в следующие положения:

  • - МЕТКИ ВРЕМЕНИ в состояние «10-6»;

  • - МНОЖИТЕЛЬ ПЕРИОДОВ в состояние «102 ».

Расчет частоты сети производится по формуле

F =103о, Гц                                          ( 3 )

где То - период фазного напряжения, измеренный частотомером, мс.

Изм

Лист

№ докум.

Подп.

Дата

МНЯК.411152.018РЭ1

Лист

Вычисление погрешности измерения частоты сети производится по формуле 5f = №изм^оЖ]*100, %                           ( 4 )

где Бизм - значение частоты, измеренное счетчиком, Гц;

Fо - значение частоты, измеренное частотомером, Гц.

Результаты поверки считаются положительными, если вычисленное значение погрешности измерения частоты находится в пределах ±0,15%.

  • 5.6.6 Точность хода часов обеспечивается программно-аппаратным комплексом счетчика и устанавливается при его калибровке. Контроль точности хода часов внутреннего таймера за сутки производить следующим образом. nO«Schetchik_ART» считывает из счетчика дату последней установки времени (Т1), текущее время счетчика (Т2), текущее время на компьютере (Т0). Уход секунд за сутки (ДТ) вычисляется по формуле:

ДТ= Т 0 - Т 2

(5)

Т 2 - Т1

Системное время компьютера должно быть синхронизировано с интернет сервером точного времени (ntp1.stratum2.ru). Для считывания значений Т0, Т1, Т2 подключить питание к счетчику, запустить программу проверки функционирования счетчиков «Schetchik_ART» и считать показания ухода секунд за сутки в графе "Уход секунд за сутки".

Инв. № подп. I Подп. и дата       Взам. инв. № Инв. №дубл. I    Подп. и дата

При измерении реактивной энергии и мощности поверка счетчика:

- класса точности 1 непосредственного включения проводится при значениях информативных параметров входного сигнала, указанных в таблице 7;

- класса точности 1, включаемых через трансформатор, проводится при значениях информативных параметров входного сигнала, указанных в таблице 8.

Таблица 7 - Информативные параметры при измерении реактивной энергии и мощности для счетчиков непосредственного включения класса точности 1

Номер испытания

Информативные параметры входного

сигнала

Пределы допускаемой погрешности, %

Время измерения, с

напряжение, В

ток, А

sin ф

основной

режим

режим поверки

по мощности

1

3 х ином

3х0,05 1б

1

±1,5

-

20

2

3 хЦном

3х1б

1

±1,0

-

10

3

3 хЦном

3 х1

макс

1

±1,0

20

-

4

3 хЦном

3х1б

0,5 инд.

±1,0

-

10

5

3 хЦном

3х1б

0,5 емк.

±1,0

-

10

6

3 хЦном

1х1б

1

±1,5

-

10

Изм

Лист

№ докум.

Подп.

Дата

МНЯК.411152.018РЭ1

Лист

Инв. № подп. I Подп. и дата       Взам. инв. № Инв. №дубл. I    Подп. и дата

6 Оформление результатов поверки

  • 6.1 Результаты поверки оформляются в соответствии с Приказом Минпромторга России от 02.07.2015 г. №1815.

  • 6.2 Если счетчик по результатам поверки признан пригодным к применению, то на него наносится знак поверки и выдается свидетельство о поверке или делается запись в формуляре, заверяемая подписью поверителя и знаком поверки.

Знак поверки наносится на счетчик в виде навесной пломбы, расположенную в месте крепления верхней части корпуса к основанию.

  • 6.3 В случае отрицательных результатов поверки счетчик признают непригодным к применению. Выписывается извещение о непригодности к применению и вносится запись о непригодности в формуляр.

Изм

Лист

№ докум.

Подп.

Дата

МНЯК.411152.018РЭ1

Лист

Приложение А

(обязательное)

Схемы подключения счетчиков к IBM PC

Источник трех-четырехпроводной сети питания

Рисунок А.1 - Схема подключения счетчиков с оптическим портом к IBM PC

Инв. № подп. I Подп. и дата       Взам. инв. № Инв. №дубл. I    Подп. и дата

Источник трех-четырехпроводной сети питания

Рисунок А.2 - Схема подключения счетчиков с RS-485 к IBM PC

Изм

Лист

№ докум.

Подп.

Дата

МНЯК.411152.018РЭ1

Лист

Источник трех-четырехпроводной сети питания

Рисунок А.3 - Схема подключения счетчиков с внешним питанием и RS-485 к IBM PC

Инв. № подп. I Подп. и дата       Взам. инв. № Инв. №дубл. I    Подп. и дата

Изм

Лист

№ докум.

Подп.

Дата

МНЯК.411152.018РЭ1

Лист

Инв. № подп. I Подп. и дата       Взам. инв. № Инв. №дубл. I    Подп. и дата

Лист регистрации изменений

Изм.

Номера листов (страниц)

Всего листов (страниц) в докум.

№ до-кум.

Входящий № сопроводи-тельного докум. и дата

Подп.

Дата

изменен-ных

заменён-ных

новых

анну-лиро-ванных

Изм

Лист

№ докум.

Подп.

Дата

МНЯК.411152.018РЭ1

Лист

17

Копировал:

Формат А4

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
