ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ»

(ФГУП «ВНИИМС»)

УТВЕРЖДАЮ

За.м. директора по качеству

Устройства сбора и передачи данных ЭКОМ-ЗЮО

Методика поверки

ПБКМ.421459.008 МП

4-П (S4 Л&

Москва 2016 г.

Содержание

1 ОБЩИЕ ПОЛОЖЕНИЯ

Настоящая методика распространяется на устройства сбора и передачи данных ЭКОМ-ЗЮО, изготавливаемые ООО «Прософт-Системы», г. Екатеринбург и устанавливает требования к методике их первичной и периодической поверки.

Межповерочный интервал ЭКОМ-3100 - 8 лет.

2 ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки должны быть выполнены следующие операции в соответствии с Таблицей №1.

Таблица №1 - Операции поверки

Наименование операции

Раздел методики поверки

Обязательность проведения операции при

первичной поверке

периодической поверке

1. Внешний осмотр и проверка комплектности

8.1

Да

Да

2 Опробование

8.2

Да

Да

3 Проверка электрической прочности и сопротивления изоляции

8.3

Да

Нет

4 Определение метрологических характеристик.

8.4

Да

Да

4.1 Определение абсолютной погрешности внутренних часов (с коррекцией времени по источнику точного времени ГЛОНАСС/GPS с использованием PPS сигнала)

8.4.1

Да

Да

4.2 Определение абсолютной погрешности внутренних часов (без коррекции времени)

8.4.2

Да

Да

4.3 Определение погрешности ЭКОМ-3100 при измерении унифицированных аналоговых сигналов тока и напряжения

8.4.3

Да

Да

5 Подтверждение соответствия программного обеспечения

9

Да

Да

6 Оформление результатов поверки

10

Да

Да

3 СРЕДСТВА ПОВЕРКИ

Поверка проводится на аттестованном оборудовании с применением средств поверки, имеющих действующее клеймо поверки. При проведении поверочных работ применяют средства измерений и вспомогательные устройства, указанные в Таблице №2.

Таблица №2 - Средства измерений и вспомогательные устройства.

Наименование

1

Термогигрометр Testo 622. Температура: диапазон измерений от минус 10 до плюс 60 °C, погрешность ± 0,4 °C. Влажность: диапазон измерений от 10 до 90 %, погрешность ±3 %. Давление: диапазон измерений от 300 до 1200 гПа, погрешность ±5 гПа.

2

Мегаомметр ЭС 0202/2-Г, диапазон от 0 до 10000 МОм, выходное напряжение 500 ± 50 В, погрешность ± 15,0 %

3

Установка пробойная GPI-745A, диапазон напряжений от 0,1 до 5,0 кВ, погрешность ± (1,0 % + 5 ед. мл. разряда)

4

Многофункциональный калибратор С ALYS 15 OR.

Параметр

Диапазон воспроизведений

Погрешность воспроизведений

Постоянное напряжение

от 0 до 10 В

± (0,007 % от показаний + 80 мкВ)

Постоянный ток

от 0 до 20 мА

± (0,007 % от показаний + 0,8мкА)

5

Радиочасы МИР РЧ-02, период формируемых импульсов PPS 1 с, погрешность ±1 мкс

6

ПЭВМ

7

Счетчик электроэнергии

Примечание - Допускается применение других основных и вспомогательных средств поверки с метрологическими характеристиками, обеспечивающими требуемые точности измерений.

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1 К проведению поверки ЭКОМ-3100 допускают поверителей, аттестованных в соответствии с ПР 50.2.012-94 «Порядок аттестации поверителей средств измерений», изучивших настоящую методику и руководство по эксплуатации на ЭКОМ-ЗЮО, имеющих стаж работы по данному виду измерений не менее 1 года.

  • 4.2 Измерение проводят не менее двух специалистов, один из которых должен иметь удостоверение, подтверждающее право работы на установках свыше 1000В с группой по электробезопасности не ниже III.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 5.1 При проведении поверки соблюдают требования безопасности, предусмотренные «Правилами по охране труда при эксплуатации электроустановок», ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности».

  • 5.2 Персонал, проводящий поверку, должен иметь группу по электробезопасности не ниже III и проходить инструктаж по технике безопасности на рабочем месте.

6 УСЛОВИЯ ПОВЕРКИ

6.1 При проведении поверки должны соблюдаться условия согласно Таблице №3. Таблица №3 - Условия проведения поверки

Параметр

Значение

1.Температура окружающего воздуха, °C

от 15 до 25

2. Относительная влажность воздуха, %

от 30 до 80

3. Атмосферное давление, кПа

от 84 до 106,7

7 ПОДГОТОВКА К ПОВЕРКЕ

  • 7.1  Перед началом работ по проведению поверки проводят организационнотехнические мероприятия по обеспечению безопасности поверочных работ в соответствии с действующими правилами и руководствами по эксплуатации применяемого оборудования.

  • 7.2 Подготавливают приборы к работе согласно их руководствам по эксплуатации. Средства поверки выдерживают в условиях и в течение времени, установленных в НТД на средства поверки.

  • 8 ПРОВЕДЕНИЕ ПОВЕРКИ

8.1 Внешний осмотр и проверка комплектности
  • 8.1.1 Комплектность ЭКОМ-ЗЮО проверяется соответствию требованиям паспорт-формуляра ПБКМ.421459.008 ФО;

  • 8.1.2 Внешний вид ARIS МТ210 должен соответствовать требованиям руководства по эксплуатации ПБКМ.421459.008 РЭ. При внешнем осмотре должно быть установлено соответствие ЭКОМ-ЗЮО следующим требованиям:

  • - корпус должен быть очищен от пыли и загрязнений не иметь видимых повреждений и следов коррозии;

  • - на панели ЭКОМ-ЗЮО должна быть нанесена маркировка с датой изготовления; полное обозначение контроллера; серийный номер контроллера по системе нумерации предприятия-изготовителя;

  • - маркировка и функциональные надписи, относящиеся к органам управления и присоединения, должны восприниматься без затруднений и неоднозначности.

8.2 Опробование.
  • 8.2.1 Подать питающее напряжение от источника питания к ЭКОМ-3100. Проверить наличие питания по индикации «Power». Проверить готовность к работе ЭКОМ-3100 по миганию индикации «Work».

  • 8.2.2 Подключить к COM-порту ЭКОМ-3100 счетчик ЭЭ СЭТ-4ТМ.03(либо аналог).

  • 8.2.3 Подключить к ЭКОМ-3100 технологическую ПЭВМ, зайти через web-браузер в конфигуратор контроллера, настроить опрос счетчика, перезагрузить.

  • 8.2.4 К второму порту счетчика подключить технологическую ПЭВМ и запустить программу-конфигуратор счетчика.

  • 8.2.5 Через 1 час в строке браузера написать запрос вида: http://ip-anpec/crq?req=archive&type=b

  • 8.2.6 ЭКОМ-3100 считают выдержавшим испытания, если индикатор «Work» начал работать не позднее чем через 60 с, значения энергий за получасовые интервалы, прочитанные конфигуратором счетчика и полученные с помощью CRQ-запроса совпадают.

8.3 Проверка электрической прочности и сопротивления изоляции
  • 8.3.1 Проверка сопротивления изоляции.

    • 8.3.1.1 Проверку проводят с отключенными защитными элементами (варисторы, разрядники) при периодической проверке.

    • 8.3.1.2 Проверку сопротивления изоляции осуществляют при помощи мегаомметра с рабочим напряжением 500 В.

    • 8.3.1.3 Мегаомметр подключают к контрольным точкам независимых цепей ЭКОМ-3100, изображенным на рисунке 22. Независимыми цепями являются цепи питания, цепи дискретных входов (групповая развязка), цепи дискретных выходов (групповая развязка), цепи аналоговых входов (групповая развязка), цепи портов связи RS-485 (групповая развязка), цепи портов связи RS-232.

    • 8.3.1.4 ЭКОМ-ЗЮО считают выдержавшим испытание, если сопротивление изоляции между каждой независимой цепью и корпусом, соединенным со всеми остальными независимыми цепями, не менее 100 МОм при напряжении 500 В.

  • 8.3.2 Проверка электрической прочности изоляции.

    • 8.3.2.1 Проверку электрической прочности изоляции повышенным напряжением осуществляют при помощи пробойной установки.

    • 8.3.2.2 При проверке электрической прочности изоляции испытательное оборудование подключают к контрольным точкам независимых цепей ЭКОМ-3100, изображенным на рисунке 22.

    • 8.3.2.3 Испытание проводят напряжением с действующим значением 1,5 кВ частотой 50 Гц, приложенным в течение 1 мин.

    • 8.3.2.4 ЭКОМ-ЗЮО считают выдержавшим испытание, если не произошло пробоя либо поверхностного перекрытия изоляции.

    • 8.3.2.5 Проверка электрической прочности изоляции импульсным напряжением

  • 8.3.3 Проверку электрической прочности изоляции импульсным напряжением проводят по методике ГОСТ Р 51350.

    • 8.3.3.1 К контрольным точкам независимых цепей ЭКОМ-ЗЮО, изображенным на рисунке 1, прикладывают три положительных и три отрицательных импульса испытательного напряжения следующих параметров:

  • - амплитуда 1 кВ ± 10 %;

  • - длительность переднего фронта 1,2 мкс ± 30 %;

  • - длительность полуспада заднего фронта 50 мкс ± 20 %;

  • - длительность интервала между импульсами не менее 1 с.

  • 8.3.3.2 ЭКОМ-ЗЮО считают выдержавшим проверку, если после проведения испытаний изделие соответствует требованиям технической документации.

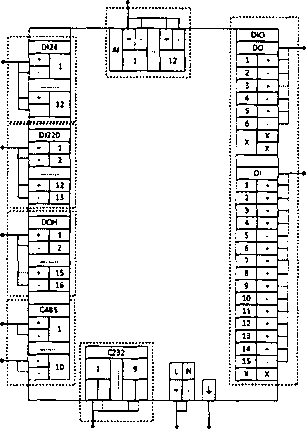

Рисунок 1 - Схема соединений для проверки изоляции ЭКОМ-3100

8.4 Определение метрологических характеристик.

  • 8.4.1 Определение абсолютной погрешности внутренних часов (с коррекцией времени по источнику точного времени ГЛОНАСС/GPS с использованием PPS сигнала)

  • 8.4.1.1 Определение абсолютной погрешности внутренних часов (далее - часов)

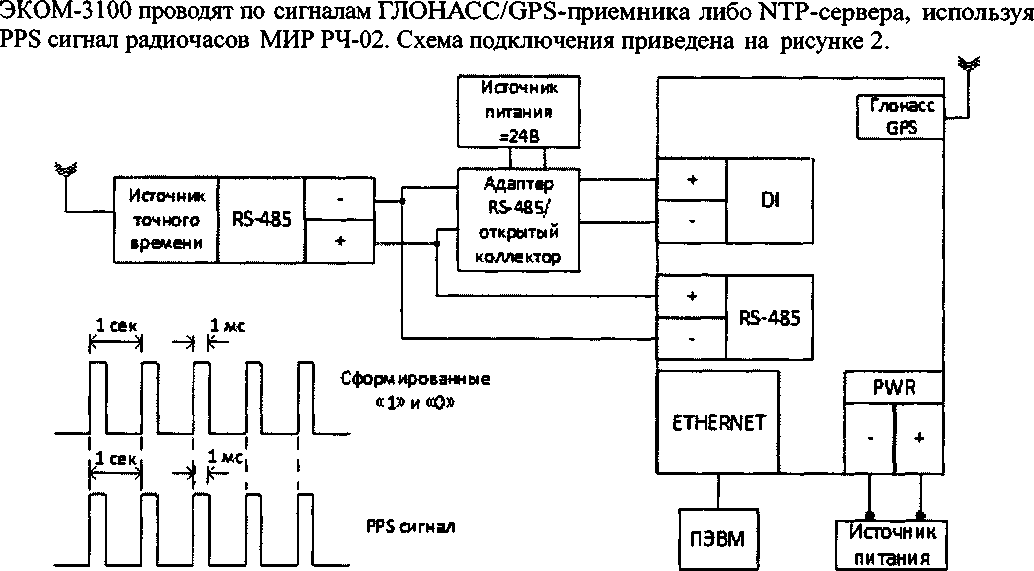

Рисунок 2 - Схема соединений для определения допускаемой абсолютной погрешности син хронизации внутренних часов по источнику точного времени ГЛОНАСС/GPS

Адаптер RS-485/открытый коллектор повторяет PPS сигнал, переданный по интерфейсу RS-485 от внешнего источника точного времени, преобразуя его в сигнал типа «открытый коллектор». Таким образом, на выходе адаптера формируется импульс длительностью 1 мс (периодический сигнал с двумя состояниями «1» и «О»), с частотой PPS сигнала, равной 1 Гц. Передний фронт сигнала соответствует началу секунды.

Данный сигнал подается на один из дискретных входов процессорной платы ЭКОМ-3100 (на рисунке 2, для примера- первый).

  • 8.4.1.2 Для определения погрешности часов ЭКОМ-3100 по сигналу точного времени ГЛОНАСС/GPS необходимо:

а) Кабель связи интерфейса Ethernet подключить к разъему Ethernet ЭКОМ-3100, другой конец кабеля соединить с ПК (сетевое соединение ПК должно быть в одной подсети с ЭКОМ-ЗЮО, т.е. <1Р-адрес ЭКОМ-3100 > должен быть доступен с ПК).

б) Подключить niOHACC/GPS-антенну к ЭКОМ-3100 либо, при отсутствии встроенного модуля GPS/Глонасс, подключить NTP-источник точного времени.

в) Подключить niOHACC/GPS-приемник (радиочасы МИР РЧ-02) согласно руководству по эксплуатации (М09.117.00.000 РЭ) к ЭКОМ-ЗЮО по интерфейсу RS-485 (рисунок 2).

г) Подать PPS сигнал через адаптер на любой дискретный вход процессорной платы ЭКОМ-ЗЮО, например, первый (рисунок 2).

д) Подать питание на ЭКОМ-ЗЮО, дождаться загрузки ПО.

е) В адресной строке web-браузера ввести: ЬЦр://<1Р-адрес ЭКОМ-ЗЮО > (см.

ПБКМ.421459.008 РЭ). В появившемся окне аутентификации ввести имя пользователя и пароль (рисунок 3).           ______________________________

Для входа на сервер 172.25.212.217 по адресу Aris МТ700 нузюы имя пользователя и пароль.

Пользователь:     | fl ВИИЯ                      v

Пароль:            !

О Сохранить пароль

[ ОК..........| | Отмена.....|

Рисунок 3 - Окно аутентификации пользователя (общий вид)

ж) Перейти по ссылкам «Система/ Метрология». Откроется диалоговая форма поверки контроллера (рисунок 4).

трансляция

учет

система

с обытия

алгоритмы

выход

ПОВЕРКА ПРОГРАМНОГО ОБЕСПЕЧЕНИЯ

Идентификационные данные программного обеспечения AR1S

Наименование программного обеспечения Идентификационное наименование программного обеспечения Номер версии (идентификационный номер) программного обеспечения

Внутреннее ПО ARIS libecom.so

Цифровой идентификатор программного обеспечения (контрольная сумма)

Алгоритм вычисления цифрового иденти фикатора                MOS

Сверить котрольную сумму

МЕТРОЛОГИЧЕСКАЯ ПОВЕРКА

Подключите

как показано на рисунке:

Радиочасы МИР РЧ-02

Адаптер

Адаптер - устройство преобразования сигналов уровней RS-485 с выходом типа "Открытый коллектор"

Выберите порт:

COM2                                    ”

Выберите дискретный вход:

■ DI01.01

Начать процедуру поверки

Рисунок 4 - Диалоговая форма для определения погрешности часов ЭКОМ-ЗЮО от источника точного времени ГЛОНАСС/GPS

з) Нажать на ссылку «Не указан». Выбрать из списка доступных каналов ЭКОМ-3100 дискретный канал, на который подается сигнал PPS от источника точного времени.

и) Нажать на кнопку «Начать процедуру поверки». Будет проведена проверка корректности конфигурации и, при необходимости, предложено автоматически произвести изменения и перезагрузить контроллер (рисунок 5). Для продолжения нажать кнопку «Да». Дождаться обновления конфигурации и перезагрузки ЭКОМ-ЗЮО.

Метрологическая поверка                                   Ж

Канал PPS не связан с сервером ретро архива

Для продолжения поверки необходимо изменить конфигурацию и

перезагрузить контроллер. Внести необходимые изменения и перезагрузить?

Да Нет

Рисунок 5 - Диалоговое окно проверки конфигурации ЭКОМ-3100

к) Повторно нажать на кнопку «Начать процедуру поверки». Будет проведена проверка синхронизации часов ЭКОМ-3100 от указанного в конфигурации ЭКОМ-ЗЮО источника точного времени (например, встроенного ГЛОНАСС/GPS модуля или NTP-сервера). В случае если точное время не доступно, будет выдано сообщение (рисунок 6). Для продолжения нажать на кнопку «Нет» и раз в пять минут проверять наличие синхронизации, нажимая на кнопку «Начать процедуру поверки». После синхронизации часов будет выполнена процедура поверки, по окончании которой будет сформирована таблица с результатами фиксации меток времени PPS импульсов от радиочасов МИР РЧ-02. Затем в течение 10 с будет отображаться факт приема меток времени GPZDA от радиочасов МИР РЧ-02, принятых по кодовой линии RS-485 (рисунок 7).

Метрологическая поверка                                    X

Точное время не доступно, начать процедуру поверки?

Да Нет

Рисунок 6 - Диалоговое окно проверки синхронизации часов ЭКОМ-ЗЮО

Адаптер - устройство прообрааования сигналов уровней RS-465 с выходом типа *Открытый коллектор*

Выберите порт:

[COM2                                             S

Выберите дискретный вход:

■D101.01

.0101.01(19)

Начать процедуру поверки

Таблица результатов:

Время

2012/»/! *

10:29:15.999960

10:29:16.000760

10:29:13.000005

10:29:13.000005

10:29:18.999983

10:29:19.000763

10:29:19.999939

10:29:20.000739

10:29:20.999966

10:29:21.000766

10:29:21.999954

10:29:22.000754

10:29:24.000256

10:29:24.000356

10:29:24.999943

10:29:25.000748

10:29:26.000296

10:29:26.001096

10:29:26.999956

Трием метки времени GPZDA от часов мир:

Время ЭКОМ

2012-09-11 10:30:09

</1

  • ✓ о

г 1

  • ✓ 0

✓ 1

«го

✓ 1

✓ 0

■Z1

v0

*■ 1

✓ 0

✓ 1

<0

г 1

✓ 0

•г1

«г 0

Время МИР РЧ-02

2012-09-11 10:30:09

Рисунок 7 - Диалоговая форма поверки. Таблица результатов

  • 8.4.1.3 Рассчитать погрешность часов по следующему алгоритму:

а) Если «Время ЭКОМ-3100» и «Время МИР РЧ-02» отличаются, тогда прибор признается негодными снимается с испытания.

б) Если «Время ЭКОМ-3100» и «Время МИР РЧ-02» совпадает, рассчитать погрешность часов для 10 событий фиксации «1» по формуле:

Й = tMHPi - taKOMi                                (1)

где tgKOMi - время из таблицы (рисунок 7), которому присвоено значение единицы; tMHPi - время из таблицы (рисунок 7), которому присвоено значение единицы, округленное до целого числа секунд, по правилам округления (в связи с тем, что PPS сигнал формируется на границе секунды);

  • 8.4.1.4 ЭКОМ-ЗЮО считают прошедшим поверку, если погрешность, рассчитанная для каждого события фиксации «1», не более ±1 мс.

8.4.2 Определение абсолютной погрешности внутренних часов (без коррекции времени)
  • 8.4.2.1 Определение абсолютной погрешности часов (без коррекции времени) производят на интервале два часа. Схема подключения приведена на рисунке 8.

    Источник

    Доступен Статус

    re fid

    stratum dispersion, MC

    delay, MC

    offset,

    MC

    jitter,

    MC

    GPS_NMEA(0)

    Да

    sys.peer

    NMEA

    0

    3.10

    0.00

    -10.78

    6.82

    PPS(O)

    Да

    falseticker

    PPSI

    0

    0.15

    0.00

    440.20

    0.89

    г

    10_1_1_11

    Нет

    reject

    STEP

    16

    15937.50

    0.00

    0.00

    0.00

    10_1_1_252

    Нет

    reject

    STEP

    16

    15937.50

    0.00

    0.00

    0.00

Добавить в трансляцию

Рисунок 8 - Диалоговая форма поверки ЭКОМ-3100. Отсутствие связи с NTP-сервером

  • 8.4.2.2 Процедура определения допускаемой абсолютной погрешности часов является продолжением процедуры, описанной в 8.4.1.2. Для проведения поверки необходимо:

а) Отключить антенну ГЛОНАСС/GPS.

б) Дождаться сообщения об отключении антенны ГЛОНАСС/GPS (примерно 5 минут) (рисунок 5).

в) Через два часа от момента сообщения об отключении антенны ГЛОНАСС/GPS нажать кнопку «Продолжить процедуру поверки». Будет сформирована таблица с результатами поверки.

г) Если «Время ЭКОМ-ЗЮО» и «Время МИР РЧ-02» совпадает, рассчитать погрешность часов для 10 событий фиксации «1» по формуле:

Й = (l-MHPi - t3KOMi)x24/ tHHT                                  (3)

где t3K0Mi_ время из таблицы (рисунок 9), которому присвоено значение единицы; tMHPi - время из таблицы (рисунок 9), которому присвоено значение единицы, округленное до целого числа секунд, по правилам округления (в связи с тем, что PPS сигнал формируется на границе секунды);

йнт - интервал времени между коммутациями антенны и формированием таблицы с результатами поверки.

МЕТРОЛОГИЧЕСКАЯ ПОВЕРКА

Подключите ЭКОМ как показано на рисунке:

Адаптер * устройство преобразования сигналов уровней R5-485 в сигналы уровней RS-232

l Начать процедуру поверии

Таблица результатов:

Время

2013/03/04

15:42:23.999765

15:42:24.000788

15:42:24.999762

15:42:25.000779

15:42:25.999760

15:42:26.000788

15:42:26.999764

15:42:27.000784

15:42:27.999762

15:42:28.000788

15:42:28.999767

15:42:29.000778

15:42:29.999767

15:42:30.000780

15:42:30.999741

15:42:31.000783

15:42:31.999766

15:42:32.000784

15:42:32.999768

15:42:33.000779

15:42:33.999766

15:42:34.000788

15:42:34.999766

15:42:35.000782

15:42:35.999763

Прием метки времени GPZDA от часов мир:

Время ЭКОМ

2013-03-04 15:43:10

LOC.Tlme.COMl(22)

✓ 1

а/0

✓ 1

✓о

•/ 1

^0

<✓ 1

✓о

^1

</0

■S 1

Время МИР РЧ-02

2013-03-04 15:43:10

Для продолжения процедуры поверки отсоедините антену GP5 приемника от прибора.

Антенз GPS приемника отсоединена 2013-03-05 в 10:29:34

Продолжить процедуру поверки

Таблица результатов:

Время

2013/03/05

10:28:50.067679

10:28:50.068710

10:28:51.067680

10:28:51.068711

10:28:52.067680

10:28:52.068702

10:28:53.067679

10:28:53.068708

10:28:54.067681

10:28:54.068710

10:28:55.067681

10:28:55.068711

10:28:56.067683

10:28:56.068711

10:28:57.067682

10:28:57.068703

10:28:58.067682

10:28:58.068714

10:28:59.067683

10:28:59.068716

10:29:00.067683

10:29:00.068714

Прием метки времени GPZDA от часов мир:

Время ЭКОМ

2013-03-05 10:29:36

LOC.TImeXOMl()

✓ 1

1

✓о

ч/ 1

✓ 0

•г 1

✓ О

Время МИР РЧ-02

2013-03-05 10:29:36

МНОГО»МШИОНАЛЬНЫЙ комтеоллб» AF.IS МТ20С • 1.8.3.13751Ф20.02.2013 • SROSO-TSYSTEMS 09.03.2013 10 30 36

ПЕРЕЙТИ К МОБИЛЬНОЙ ВЕРСИИ

Рисунок 9 - Диалоговая форма поверки часов (без коррекции времени). Таблица результатов.

  • 8.4.2.3 ЭКОМ-3100 считают прошедшим поверку, если погрешность, рассчитанная для каждого события фиксации «1», не более ± 0,083 с (± 1 с на суточном интервале).

8.4.3 Определение приведенной погрешности измерения унифицированных анало говых сигналов тока и напряжения
  • 8.4.3.1 Определение основной приведенной погрешности измерения постоянных токов выполняют по схеме, изображенной на рисунке 10.

    Источник питания

    +

    PWR

    ETHERNET

    ПЭВМ

    -

    Калибратор

    AI12C

    +

    1

    -

    2

    +

    23

    -

    24

Рисунок 10 - Схема соединений для определения основной приведенной погрешности измерения постоянных токов

  • 8.4.3.2 Для определения приведенной погрешности измерения постоянных токов:

а) Кабель связи интерфейса Ethernet подключить к разъему Ethernet ЭКОМ-ЗЮО, другой конец кабеля соединить с ПК (сетевое соединение ПК должно быть в одной подсети с ЭКОМ-ЗЮО, т.е. <1Р-адрес ЭКОМ-3100 > должен быть доступен с ПК).

б) Подать питание на ARIS МТ210, дождаться загрузки ПО.

в) В адресной строке web-браузера ввести: http://<1Р-адрес ЭКОМ-ЗЮО > (см. пункт ЗПБКМ.421459.008 РЭ). В появившемся окне аутентификации ввести имя пользователя и пароль (рисунок 3).

г) Перейти по ссылкам «Система/ Настройка модулей». Откроется список внутренних модулей контроллера (рисунок 11).

трансляция

события

система

алгоритмы     выход

СПИСОК МОДУЛЕЙ КОНТРОЛЛЕРА

Наименование

Тип

Состояние

1

Модуль 1

DI24

к

2

Модуль 2

DI24

>

3

Модуль 3

AI

4

Модуль 4

AI

aZ

5

Модуль 5

DOH

А

6

Модуль б

CI

После изменения конфигурации крейта требуется полная перезагрузка контроллера!

Перезагрузить сейчас

Рисунок 11 - Список модулей ЭКОМ-3100

д) Выбрать из списка модули AI, переключить тип всех входов на измерение тока (Тип I) (рисунок 12).______________________________ __________________________

(.^ГГММ«

ОБЩИЕ ПАРАМЕТРЫ МОДУЛЯ

Номер в контроллере:

Тип модуля:

Наименование:

Тип входов:

| Модуль аналогового вводадГ

|МодульЗ      ..... ~

I(±20мА)/U(±10В)

Параметры каналов аналогового ввода

Название

Тип I/U

Значение

Фильтр, мс

Канал!

® С

0.002423

|2000 |

Канал 2

О

0,023383

|2DQ0    |

Канал 3

$ С

O.OOS983

|2оао J

Канал 4

С

0.0071Э0

|2000 1

Применить изменения

Рисунок 12 - Общие настройки модуля аналогового ввода

е) Нажать на кнопку «Применить изменения».

ж) Выключить питание контроллера.

з) Сконфигурировать переключателями порты аналогового ввода в режим измерения тока (см. пункт 1.3.1.10 ПБКМ.421459.008 РЭ).

и) Включить питание контроллера и дождаться загрузки ЭКОМ-ЗЮО.

к) Произвести поверку токовых входов для каждого аналогового модуля.

  • 8.4.3.3 Процедура поверки описана в руководстве по эксплуатации ПБКМ.421459.008 РЭ. При поверке на токовые входы с калибратора последовательно подают испытательные сигналы, величина которых указана в таблице 4. Для каждого канала в соответствующей диалоговой форме web-конфигуратора (см. ПБКМ.421459.008 РЭ) будут отображены результат измерений и основная приведенная погрешность у, %, вычисленная по следующей формуле:

у =(Ах - Ао) х 100/ Ан                              (3)

где, Ах - измеренное значение параметра;

Ао - значение измеряемого параметра по эталону (испытательный сигнал с калибратора).

Ан- нормирующее значение измеряемого параметра (равно ширине диапазона измере

ния).

Таблица 4 - Определение погрешности ЭКОМ-ЗЮО при измерении унифицированных сигналов постоянного тока

Диапазон

Значение входного сигнала в поверяемых точках, мА

Измеренное значение сигнала в поверяемых точках, мА

Рассчитанная погрешность,

%

Пределы допускаемой погрешности приведенной к диапазону измерений, %

от минус 0 до

5 мА

0,250; 1,000; 2,000;

3,000; 4,000; 4,750

±0,2 %

от минус 5 до

5 мА

-4,500; -3,000;-1,000;

1,000; 3,000; 4,500

±0,2 %

от 0 до 20 мА

1,000; 4,000; 8,000;

12,000; 16,000; 19,000

±0,1 %

от 4 до 20 мА

4,800; 7,200; 10,400;

13,600; 16,800; 19,200

±0,1 %

ЭКОМ-ЗЮО считают прошедшим поверку, если рассчитанная погрешность не выходит за пределы допускаемой.

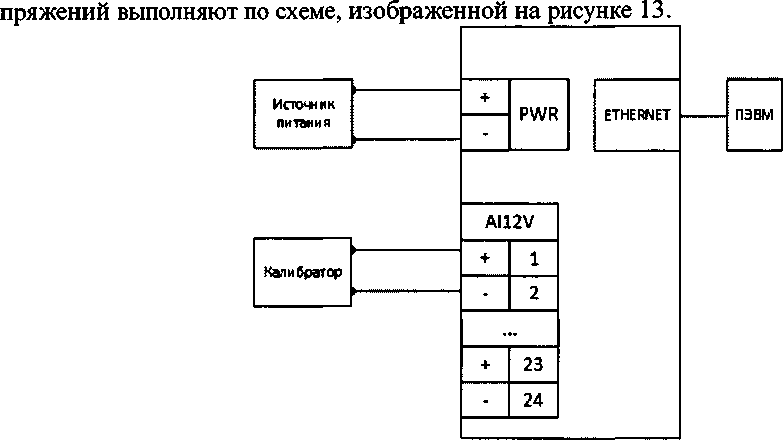

8.4.3.4 Определение основной приведенной погрешности измерения постоянных на-

Рисунок 13 - Схема соединений для определения основной приведенной погрешности измерения постоянных напряжений

  • 8.4.3.5 Для определения основной приведенной погрешности измерения постоянных напряжений:

а) Кабель связи интерфейса Ethernet подключить к разъему Ethernet ЭКОМ-3100, другой конец кабеля соединить с ПК (сетевое соединение ПК должно быть в одной подсети с ЭКОМ-3100, т.е. <1Р-адрес ЭКОМ-3100 > должен быть доступен с ПК).

б) Подать питание на ЭКОМ-3100, дождаться загрузки ПО.

в) В адресной строке web-браузера ввести: http://<1Р-адрес ЭКОМ-3100 > . В появившемся окне аутентификации ввести имя пользователя и пароль (рисунок 3).

г) Перейти по ссылкам «Система/ Настройка модулей». Откроется список внутренних модулей контроллера (рисунок 11).

д) Выбрать из списка модули AI, переключить тип всех входов на измерение напряжения (Тип U) (рисунок 14).                             ________________________

ОБЩИЕ ПАРАМЕТРЫ

Номер s контроллере:

Тип модуля:

[Модель аналогового вводаAI

[Модель 3

I(±20мА)/U(±10В)

Наименование:

Тип входов:

Параметры каналов аналогового ввода

Название

Канал 1

Канал 2

Канал 3

Канал 4

Тип 1/U

О <?■

с <*■

с ©

с ®

Значение

Фильтр, мс

0.004145

0.014844

0.001991

0.008930

Применить изменения

Рисунок 14 - Общие настройки модуля аналогового ввода

е) Нажать на кнопку «Применить изменения».

ж) Выключить питание контроллера.

з) Сконфигурировать переключателями порты аналогового ввода в режим измерения напряжения (см. ПБКМ.421459.008 РЭ).

и) Включить питание контроллера и дождаться загрузки ЭКОМ-3100.

к) Произвести поверку входов по напряжению каждого аналогового модуля.

Процедура поверки описана в руководстве по эксплуатации ПБКМ.421459.008 РЭ. При поверке на входы измерения напряжения с калибратора последовательно подают испытательные сигналы, величина которых указана в таблице 5. Для каждого канала в соответствующей диалоговой форме web-конфигуратора (см. ПБКМ.421459.008 РЭ) будут отображены результат измерений и основная приведенная погрешность у, %, вычисленная по формуле (3).

Таблица 5 - Определение погрешности ЭКОМ-3100 при измерении унифицированных сигналов постоянного напряжения

Диапазон

Значение входного сигнала в поверяемых точках, В

Измеренное значение сигнала в поверяемых точках, В

Рассчитанная погрешность,

%

Пределы допускаемой погрешности приведенной к диапазону измерений,%

от 0 до 1 В

0,050; 0,200; 0,400;

0,600; 0,800; 0,950

±0,5 %

от 0 до 5 В

0,250; 1,000; 2,000;

3,000; 4,000; 4,750

±0,2 %

от 0 до 10В

0,500; 2,000; 4,000;

6,000; 8,000; 9,500

±0,1 %

от минус 10 до 10 В

-9,000; -6,000; -2,000;

2,000; 6,000; 9,000

±0,1 %

ЭКОМ-3100 считают прошедшим поверку, если рассчитанная погрешность не выходит

за пределы допускаемой.

9 ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ

9.1 ЭКОМ-ЗЮО соединяют с персональным компьютером и включают в сеть в соответствии с указаниями, приведенными в. Руководстве по эксплуатации. В адресной строке web-браузера вводят: Ьнр://<1Р-адрес ЭКОМ-3100>. В появившемся окне аутентификации вводят имя пользователя и пароль. Переходят по ссылкам «Система / Метрология» и нажимают кнопку «Сравнить контрольную сумму». Появляется таблица с идентификационными данными ПО. Идентификационные данные ПО должны соответствовать указанным в описании типа.

10 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 10.1 При положительных результатах поверки оформляют свидетельство о поверке согласно Приказу 1815 от 02.07.2015 г. «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке». Знак поверки наносится на свидетельство о поверке (либо в паспорте) оттиском поверительного клейма с указанием года поверки.

  • 10.2 При отрицательных результатах поверки выдают извещение о непригодности согласно Приказу 1815 от 02.07.2015 г.

    А.И. Грошев

Разработал:

Вед. инженер ФГУП «ВНИИМС»

Начальник отдела ФГУП «ВНИИМС»

14

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
