УТВЕРЖДАЮ

части п. 6.4)

ьдиректора

Иванникова

2019 г.

УТВЕРЖДАЮ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Расходомеры-счетчики холодной и горячей воды ВСЭ М Методика поверки МЦКЛ.0285.МП г. Москва

Настоящая инструкция распространяется на расходомеры-счетчики холодной и горячей воды ВСЭ М (далее - счетчик) и устанавливает методику их первичной и периодической поверки.

Первичную и периодическую поверку проводят аккредитованные на право поверки в соответствии с действующим законодательством юридические лица или индивидуальные п редп р и н и м ате л и.

Допускается проведение первичной поверки счетчиков (при выпуске из производства до ввода в эксплуатацию) на основании выборки по письменному решению главного метролога предприятия-изготовителя.

Интервал между поверками - 5 лет.

1 Операции поверки
  • 1.1 При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

6.1

да

да

2   Проверка   идентификационных

данных программного обеспечения (ПО)

6.2

да

да

3 Проверка герметичности

6.3

да

да

4 Определение относительной погрешности измерения объема

6.4

да

да

5 Оформление результатов поверки

7

да

да

2 Средства поверки
  • 2.1 При проведении поверки должны быть применены следующие средства поверки:

установка поверочная 2-го разряда в соответствии с ГПС (часть 1), утвержденной приказом Госстандарта от 07.02.2018 г. №256. диапазон воспроизведения объемного расхода воды от 0.015 до 1275.0 м '/ч. пределы допускаемой относительной погрешности измерений не более ±0.3 %;

измеритель влажности, температуры окружающего воздуха и атмосферного давления, диапазон измерений температуры от плюс 5 до плюс 50 °C с пределами абсолютной погрешности по каналу температуры ± 0.5 °C. диапазон измерений влажности от 30 до 95 % с пределами допускаемой основной абсолютной погрешности по каналу относительной влажности ± 3%, диапазон измерений давления от 84 до 106 кПа с пределами допускаемой абсолютной погрешности по каналу атмосферного давления ± 0,5 кПа;

гидравлический пресс со статическим давлением до 2 МПа (20 кгс/см2) и показывающим манометром класса точности 1 с диапазоном измерений давления 0-2,5 МПа (0-25 кгс/см2) по ГОСТ 2405-88 (для первичной поверки и периодической поверки с демонтажем);

термометр, диапазон измерений температур от 5 до 90 °C с пределами допускаемой абсолютной погрешности ± 0.5 °C (для периодической поверки без демонтажа);

частотомер электронно-счетный, режим непрерывного счета импульсов в диапазоне частот от 0 до 1000 Гц. ед. мл. разряда - 1 имп.

3 Требования безопасности
  • 3.1 При проведении поверки соблюдают требования безопасности, изложенные в эксплуатационной документации на счетчик и средства поверки.

  • 3.2 Рабочее давление применяемых средств поверки, указанное в эксплуатационной документации, должно соответствовать условиям поверки.

  • 3.3 К выполнению операций поверки допускаются лица, изучившие эксплуатационную документацию на счетчик и средства поверки, настоящую инструкцию.

4 Условия поверки
  • 4.1 При проведении первичной поверки (при выпуске из производства и после ремонта) и периодической поверки с демонтажем счетчиков должны быть выполнены следующие условия:

Поверочная жидкость - вода питьевая по СанПиН 2.1.4.1074-2001 с параметрами:

  • - температура. °C

  • - давление, МПа

Окружающая среда - воздух с параметрами:

от 5 до 40;

от 0.1 до 0,6.

  • - температура, °C

  • - относительная влажность. %

  • - атмосферное давление. кПа

от 10 до 30; от 30 до 80; от 84 до 106.

  • 4.2 При проведении периодической поверки на месте эксплуатации (без демонтажа) счетчиков допускается проводить поверку по МИ 1592-2015 п.2 с соблюдением следующих условий:

Поверочная жидкость - вода питьевая по СанПиН 2.1.4.1074-2001 с параметрами:

  • - температура, °C                                                           от 5 до 90.

Окружающая среда - воздух с параметрами:

  • - температура, °C                                                         от 5 до 50;

    • - относительная влажность. %

    • - атмосферное давление. кПа

    от 30 до 95; от 84 до 106.

4.3 К проведению поверки допускаются лица, имеющие необходимую квалификацию и аттестованные в качестве поверителей.

5 Подготовка к поверке
  • 5.1 Первичная поверка при выпуске из производства

    • 5.1.1 Перед проведением первичной поверки счетчиков при выпуске из производства до ввода в эксплуатацию принимается решение о проведении поверки на основании выборки или каждого образца изготовленной партии. Данное решение оформляется в письменном виде и подписывается главным метрологом и/или техническим руководителем (главным инженером) предприятия-изготовителя.

    • 5.1.2 Счётчикам применим общий уровень контроля II, при приемлемом уровне качества (AQL) равным 4,0 по ГОСТ Р ИСО 2859-1-2007.

    • 5.1.3 Каждая партия должна состоять из единиц продукции одного вида, класса, типоразмера и состава, произведённых в практически одинаковых условиях в один и тот же период времени.

    • 5.1.4 Выбор единиц продукции для составления выборки проводят с помощью отбора простой случайной выборки после того, как все единицы продукции сформированы в партию. Объёмы партий и выборки приведены в таблице 2.

Таблица 2 - Количество представляемых на поверку счетчиков в зависимости от объема партии

Объём партии, шт.

Объём выборки, шт.

51-90

13

91-150

20

151-280

32

281-500

50

501-1200

80

  • 5.1.4 Отобранные образцы счетчиков подвергаются поверке в соответствии с п. 6.1 - 6.4.

  • 5.1.5 При положительных результатах поверки каждого образца счетчиков, отобранного в выборку, результаты поверки распространяют на всю изготовленную партию и результаты поверки оформляют в соответствии с разделом 7. При отрицательных результатах хотя бы одного образца счетчиков из выборки, на него выдается извещение о непригодности к применению с указанием причин, а поверку на основании выборки прекращают и переходят на поверку каждого счетчика, входящего в состав данной партии

    • 5.2 Первичная поверка после ремонта, периодическая поверка.

      • 5.2.1 Первичной поверке после ремонта и периодической поверке подлежат все 100 % счетчиков.

    • 5.3 При подготовке к поверке счетчика выполняют следующие операции:

      • 5.3.1 Проверяют наличие действующего свидетельства об аттестации эталона, действующих свидетельств о поверке и (или) оттисков поверительных клейм на средствах измерений, входящих в средства поверки.

      • 5.3.2 Подготавливают к работе средства поверки в соответствии с их эксплуатационными документами.

6 Проведение поверки
  • 6.1 Внешний осмотр

При внешнем осмотре счетчиков, выпускаемых из производства или после ремонта, должно быть установлено:

  • - соответствие комплектности требованиям эксплуатационной документации на счётчик;

  • - отсутствие нарушения лакокрасочного покрытия:

  • - отсутствие механических повреждений, влияющих на работоспособность счетчиков;

  • - отсутствие дефектов, препятствующих чтению надписей, маркировки и отсчету по индикатору в исполнении с ЖК индикатором.

  • 6.2 Проверка идентификационных данных программного обеспечения (ПО)

Проверку идентификационных данных ПО проводят путем сличения идентификационных данных ПО. указанных в эксплуатационной документации на счетчик с

идентификационными данными ПО. приведенными в таблице 2.

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

VSE

Сканер ВСЭ

Номер версии (идентификационный номер) ПО

Ю.хх

2.хх

где х принимает значения от 0 до 9

  • 6.3 Проверка герметичности

    • 6.3.1 Герметичность счетчиков проверяют созданием гидравлическим прессом стенда гидроиспытаний в рабочей полости давления 2.0 МПа (20 кгс/см2).

Результаты проверки считают удовлетворительными, если после выдержки под прессом в течение 15 мин. в местах соединений и корпусе не наблюдается отпотевания, каплепадений или течи воды. Падение давления по контрольному манометру не допускается.

  • 6.3.2 Проверку герметичности счётчиков, выпускаемых из производства и ремонта, допускается осуществлять ОТК предприятия - изготовителя. Акт или протокол проверки предъявляют представителю, производящему поверку. Для исключения возможности выпуска из производства или после ремонта негерметичных расходомеров - счётчиков, представитель метрологической службы должен проверить герметичность 10 % расходомеров - счётчиков, предъявленных на поверку. В случае негерметичности какого - либо счётчика из отобранной партии всю партию подвергаю! проверке на герметичность.

  • 6.4 Определение относительной погрешности измерения объема

    • 6.4.1 Определение погрешности для всех счётчиков производится в соответствии со схемой приложения А при трех значениях поверочного расхода 0,5Qmax; Qti и Qt2. На каждом расходе необходимо выполнить одно измерение. Значения поверочных расходов приведены в таблице 4.

    • 6.4.2 Значения минимальных объёмов воды за пропуск на каждом поверочном расходе, определяется исходя из числа импульсов преобразователя, зарегистрированных расходомером - счетчиком. Время измерения должно быть не менее 300 секунд - при расходах Qi и Qi? и 500 секунд - при расходе Qu.

    • 6.4.3 Относительную погрешность измерения объема определяют по результатам измерения одного и того же объема воды, пропущенного через счетчик и эталонную меру поверочной установки.

Относительную погрешность счётчика в процентах для каждого поверочного расхода определяют по формуле:

6 = (Vp-сч. - Уэ) / V ) х 100 %.                                                          (1)

где Vp-сч - значение объема воды, измеренное счетчиком, м3.

Уэ - эталонное значение объема воды по поверочной установке, м3;

Ур-сч. = N*Bx0,001, м3

N - число импульсов переданное от расходомера-счётчика на частотомер за время поверки, и.мп.;

В - цена поверочного импульса. дм3/имп, указана в таблице 3 методики поверки.

Таблица 3

№ п/п

Номинальный диаметр. DN

Цена импульса дм3/имп.

Цена импульса поверочного В. дм3/имп

Поверочные расходы м3

Qmax/1 0 < Q < Qmax

Qmin < Q S Qmax/1 0

1

15

1

0.015

0,00375

2

25

10

0.035

0,00875

л

3

32

10

0,05

0,0125

4

40

100

0.1

0,025

5

50

100

0.15

0.0375

6

80

100

0.35

0.0875

7

100

100

0.6

0,150

8

150

1000

1,2

0,300

9

200

1000

2,5

0,625

10

300

1000

5

1,250

Таблица 4 - Значения поверочных расходов

Условный диаметр, мм

Поверочный расход, м3

1 (переходный)

2 (переходный)

3

0.5 Qmax)

Q.i

предельное отклонение

Qt2

предельное отклонение

0.5Qmax

Предельное отклонение

15

0.03

+ 0.003

0.06

+ 0.006

3,25

± 0.325

25

0,09

+ 0.009

0,17

+ 0,017

9,0

±0,9

32

0.15

+ 0.015

0.3

+ 0.03

15.0

± 1.5

40

0.2

+ 0.02

0.45

+ 0.045

22.0

±2,2

50

0.3

+ 0.03

0.7

+ 0.07

35.0

±3.5

80

0.9

+ 0.09

1.8

+ 0.18

90.0

±9,0

100

1.4

+ 0,14

2.8

+ 0,28

142.0

± 14,2

150

3.2

+ 0,32

6.5

+ 0.65

315,0

±31,5

200

5,7

+ 0.57

11.3

+ 1,13

565.0

±56,5

300

12.7

+ 1.27

25.5

+ 2.55

1275.0

± 127.5

510.0*

±51.0*

*- Примечание: для условного диаметра 300 мм допускается поверка в точке 0,5Q max При расходе 0,2Q max

Результаты испытаний считают положительными, если значения относительной погрешности измерений объема воды не превышают пределов допускаемой относительной погрешности измерений объема воды, в диапазонах объемных расходов воды:

Qmin < Q < Qtl

± 5:

Qu < Q < Q i2

± 2:

Qt2 < Q < Qmax

± 1.

7 Оформление результатов поверки
  • 7.1 Результаты поверки оформляются протоколом, в соответствии с Приложением Б настоящей методики поверки.

  • 7.2 При положительных результатах поверки оформляют свидетельство о поверке и (или) ставят запись и наносят знак поверки в соответствующий раздел руководства по эксплуатации, оттиск поверительного клейма устанавливают на винте, крепящем крышку электронного блока, препятствующую доступу к электронной схеме ЭБ счетчика и функциональным переключателям. Место нанесения оттиска клейма или наклейки поверителя показано в Приложении В настоящей методики.

  • 7.3 При отрицательных результатах поверки счетчик к применению не допускают, и выдают извещение о непригодности с указанием причин в соответствии с Приказом Минпромторга России от 02.07.2015 г. № 1815.

Начальник управления метрологии

ЗАО КИП «МЦЭ»           В.С. Марков

Ведущий инженер отдела 208

Ведущий специалист

ЗАО КИП «МЦЭ» .

Д.А. Григорьева

ФГУП <<BHnnMCx<%Zf7) Д.Г1. Ломакин

Приложение А.

(справочное)

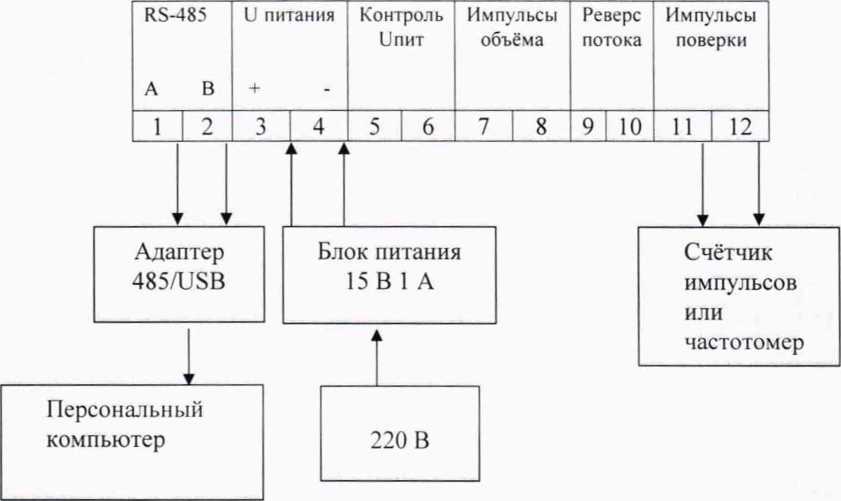

Схема подключения первичного измерительного преобразователя при определении относительной погрешности

Приложение Б.

Протокол №____

Дата_______________

Поверки

Заводской номер

Место выполнения

Принадлежащего:

тип

Год выпуска:

ГРСИ:

Методика поверки

Перечень рабочих эталонов и средств измерений, используемых при поверке (калибровке):

Установка поверочная расходомерная

Измеритель влажности и температуры

Барометр-анероид контрольный

Условия поверки:                                                Допускаемые условия поверки:

атмосферное давление

кПа

(84 ...

Ю6.7)

кПа

температура окружающего воздуха

°C

(5

... 50)

°C

относительная влажность воздуха

%

(30

...80)

%

температура воды в начале поверки

°C

(5

... 40)

°C

температура воды в конце поверки

°C

(5

... 40)

°C

1.Результаты поверки:

  • 1.1. Внешний осмотр (п. 5.1).                                 Соответствует

  • 1.2. Проверка герметичности (п. 5.2).                         Соответствует

  • 1.3. Определение метрологических характеристик (п. 5.3).

    Q м3

    \/эталон.

    л

    N

    число импульсов

    \/изм.

    л

    б

    %

    бдоп.

    %

    ± 1

    ± 1

    ±2

Заключение:

По результатам поверки выдано свидетельство / паспорт №                 от

Поверитель:__________________________________

подпись             ФИО

Приложение В.

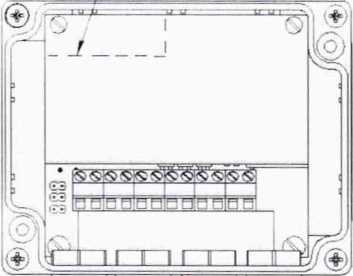

Место нанесения доверительного клейма в виде наклейки

Схема пломбировки
