ТЕХНИЧЕСКОЕ ОПИСАНИЕ

И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

УИЖВ.41 33 16.001 ТО

0808.00.00.000 ТО

в связи с постоянным совершенствованием конструкции возможны непринципиальные расхождения между практическим исполнением дымомера, иллюстрациями и текстом, приведенным в данном техническом описании и инструкции по эксплуатации.

контроля работоспособности дымомера в процессе эксплуатации и входит в его состав.

Аттестация контрольного светофильтра совмещается с поверками дымомера.

Периодичность аттестации— 1 раз в год.

• 9.4.1. Операции и средства метрологической аттестации.

При проведении аттестации должны выполняться следующие операции, указанные в таблице 4.

Таблица 4

• 9.4.2. Проведение аттестации.

  контрольного светофильтра, убе-

Произвести внешний осмотр

литься в отсутствии механических повреждений и жирных пятен на его поверхности. Стекло светофильтра должно быть чистым на просвет и в отраженном свете. При необходимости его еле чует протереть, смочив фланелевую салфетку спирто-эфирной смесью.

Для определения коэффициента поглощения контрольного светофильтра необходимо проверить калибровку дымомера в соответствии с разделом 7.

Провести пять измерений коэффициента поглощения контрольного светофильтра по показаниям шкалы индикатора ДЫМНОСТЬ %, определить его среднее значение и занести в паспорт на дымомер (табл. 3, разд,

водить в следующих интервалах шкалы измерения; 25... 35; 45... 55; 65 ...75.

Для определения погрешности используется набор образцовых светофильтров ПК 0808.600, аттестованных с погрешностью ±0,5%.

Для определения погрешности необходимо заменить оправу с контрольным светофильтром на оправу с образцовым светофильтром, для чего отвернуть два верхних винта 34 (рис.' 7), извлечь оправу с контрольным светофильтром и поочередно менять в ней образцовые светофильтры.

Затем убедиться, что при полном перекрывании светового потока индикатор ДЫМНОСТЬ % показывает величину дымности 100. Для этого потянуть за ручку оправы до появления цифры 2 и характерного щелчка. Индикатор ДЫМНОСТЬ % должен показать величину 100.

В случае несоответствия показаний откорректировать их с помощью ручки коррекции 20 (рис. 5).

С каждым из образцовых светофильтров следует провести по десять измерений.

Основную приведенную погрешность определять по формуле:

__                           п

N—Nn        — ^N1

. д= 7     .100%; N-i ,

Nmax

n

No=(l—т2)‘100,

где т —коэффициент пропускания соответствующего образцового светофильтра;

N max—максимальный предел измерения (100).

Результаты поверки считаются удовлетворительными, если основная приведенная погрешность дымомера, определяемая для каждого из трех образцовых светофильтров, не превышает ±2%.

Положительные результаты поверки оформляются записью в паспорте и клеймением прибора в местах, исключающих свободный доступ вовнутрь.

При отрицательных результатах поверителем гасится в паспорте запись о предыдущей поверке и аннулируется оттиск поверочного клейма на приборе.

9.4. Аттестация контрольного светофильтра.

•'онтрольный светофильтр предназначен для периодического

• 1. ВВЕДЕНИЕ

Техническое описание и инструкция по эксплуатации предназначены для изучения устройства, порядка работы, рекомендаций по техническому обслуживанию дымомера оптического ДО-1 (далее — дымомер).

Прежде чем пользоваться дымомером, необходимо проверить его комплектность, ознакомиться с устройством и внимательно изучить порядок работы по техническому описанию и инструкции по эксплуатации.

При эксплуатации дымомера необходимо строго соблюдать соответствие заводских номеров дымомера и измерителя дыма, указанных в паспорте, так как их раскомплектование требует дополнительной регулировки в условиях завода-изготовителя.

• 2. НАЗНАЧЕНИЕ

Дымомер предназначен для экспресс-контроля дымности отработавших газов находящихся в эксплуатации автомобилей и других транспортных средств с дизельными двигателями.

• 3. ТЕХНИЧЕСКИЕ ДАННЫЕ

  • 3.1. Предел допускаемых значений основной приведенной погрешности — ±2% от верхнего значения диапазона измерения.

  • 3.2. Диапазон измерения по непрозрачности (дымности) — от о до 100%.

  • 3.3. Коэффициент пропускания контрольного светофильтра — 0,74 ±0,05.

  • 3.4. Эффективная длина просвечивания — 0,43 м.

  • 3.5. Питание дымомера (в зависимости от исполнения):

от сети переменного тока напряжением (220±22) и постоянного тока (12t^,2) В (исполнение 220/12);

от сети переменного тока напряжением (220 ±22) и постоянного тока (24±2,4) В (исполнение 220/24).

• 3.6. “

  гл.

  3.8.

9. МЕТОДИЧЕСКИЕ УКАЗАНИЯ ПО ПОВЕРКЕ

Настоящие методические указания распространяются на дымо« мер. предназначенный для экспресс-контрол я дымности отработавших газов автомобилей с дизелями, и устанавливают методы и средства их обязательной государственной поверки.

11ерполнчпость поверки — 12 месяцев.

• 9.1. Операции и средства поверки.

При проведении поверки выполнять операции и применять средства поверки, указанные в таблице 3.

• 9.2. Условия поверки.

Поверку дымомсра производить при нормальных условиях но ГОСТ 8.395-80.

• 9.3. Проведение поверки.

Перед проведением поверки выдержать дымом ер в нормальных условиях не менее 6 часов.

• 9.3.1. Внешний осмотр.

При проведении внешнего осмотра установить соответствие дымомера следующим требованиям:

отсутствие видимых нарушений покрытий ИД и ОД, неисправностей узлов, элементов и органов управления, влияющих на работоспособность;

заземление дымомера (обеспечивается непосредственно конструкцией блока, используется трехштырьковая вилка).

С оптических деталей, при необходимости, удалить пыль с помощью сухой фланелевой салфетки. При удалении жировых пятен и других загрязнений салфетку или тампон из ваты перед чисткой следует смачивать спиртом или эфиром.

Чистку оптических деталей проводить в соответствии с разделом 8.

• 9.3.2. Опробование.

Подготовить дымомер к работе в соответствии с разделом 7. После 30 минут выдержки дымомера во включенном состоянии провести его калибровку.

• 9.3.3. Определение метрологических параметров.

• 9.3.3.1. Оценка нестабильности показаний.

Определение нестабильности показаний индикатора ДЫМНОСТЬ % проводить по изменению показаний в нулевой точке шкачы. Для этого необходимо не менее пяти раз перекрыть оптический канал путем ввода заслонки. Каждый раз, выводя заслонку из оптического канала, снимать отклонения показаний в нулевой точке. В течение-5 минут смещение стрелки не должно превышать 0,5 деления шкалы.

• 9.3.3.2. Определение основной приведенной погрешности.

Определение основной приведенной погрешности следует проДЫМНОСТИ, который определяется коэффициентом пронусканмя светофильтра.

В качестве источника света используется индикатор единичный АЛ307 КМ (рис. 4). Свет от источника 9 формируется конденсором 10 в параллельный пучок, проходит через поток отработавших газов, попадает на линзу 15, которая собирает прошедший поток! на фотоприемпик 16. В качестве фотоприемника используется фотодиод ФД263-01.У 1.1.

По ходу луча, перед линзой, устанавливают контрольный светофильтр 14 с коэффициентом пропускания 0,74 ±0,05, который служит для контроля работы дымомера. Для зашиты оптических элементов детектора устанавливают защитные стекла 11.

ОД служит для преобразования изменения светового потока, проходящего через отработавшие газы, в электрические сигналы,

ОБЩИЙ ВИД ДЫМОМЕРА

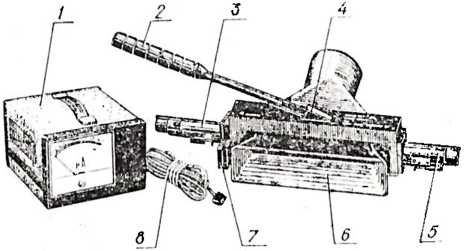

1—измеритель дыма; 2 — ручка; 3 — узел приемника; 4 — кронштейн; 5 — узел излучателя; 6 —детектор оптический; 7— оправа; 8 —кабель соединительный Рис. 1

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ДЫМОМЕРА

/12

Рис. 2

КАБЕЛИ

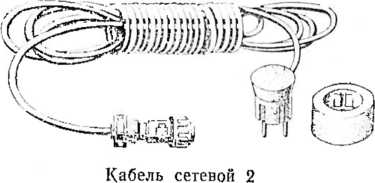

Кабель сетевой

Р и с. 3 '

а также для аэродинамического формирования потока отработавших газов с целью обеспечения постоянства фотометрической базы и эффективной защиты оптики.

• 5.3. Назначение ИД:

пересчет электрического сигнала п приведение показаний индикатора ДЫМНОСТЬ 7о к стандартной фотометрической базе, равной 0,43 м;

индикация температуры отработавших' газов при достижении ими величины свыше 70° С.

Значение непрозрачности снимается по линейной шкале 17 (рис. 5) в процентах.

ЦИКЛОВ Це превышает шесть единиц измерении по шкале индикатора ДЫМНОСТЬ %.

7.9. Измерения могут проводиться п па режиме максима.чьиоп частоты вращения вала.

Эти измерения следует проводить при стабилизации показаппп индикатора ДЫМНОСТЬ % (размах колебании стрелки индикатора не должен превышать шесть сдпппц измерения по шкале индикатора) не позднее, чем через 60 с после проведения измерений по п. 7.8.

За результат измерения следует принимать среднее арифметическое крайних значений диапазона допустимых колебании.

8. ПЕРЕЧЕНЬ ВОЗМОЖНЫХ НЕИ СП РАВ ПОСТЕН И МЕТОДЫ ИХ УСТРАНЕНИЯ

Таблица 2

ДЕТЕКТОР ОПТИЧЕСКИЙ

УЗЕЛ ПРИЕМНИКА (ИЗЛУЧАТЕЛЯ)

й л

21 iKi.'iiyii; 25- 1.ро1[!11тс!П1; 26 оправа конденсора; 27~ вн[[т; 28 -стакан iij'U '.'.шика (излучателя); 29—планка; 30 — пиит; 31 пиит стопорный; 32 — пыступ ползуна; 33,34 — впиты; 35 — крышка

Рис. 7.

нерхпсго зпачепня диапазона измерения. Величина дымности ;н)л;к11а соответствовать коэффициенту поглощения контрольного св. 1оф11Л1.'1|)а, указанному в паспорте (раздел 5, табл. 3).

7.!). libiBL'cTH светофильтр из оптического капала в исходное по’юженпс, для чего опустить оправу вниз до упора.

Дымомер готов к проведению измерений.

• 7.6, Подсоединить к ОД ручку 2 (рис. 1).

  расположенную иа (рис. 1) до упора, удлинить ручку с.

Для этого необходимо нажать па защелку, р\'чке, II ввести ручку н кронштейн детектора 4 за гем отпустить защелку. При необходимости помощью удлинителя.

• 7.7, Измерения следует проводить после загорания индикатора Р.ХВОТЛ (рис, 5), указывающего на то,'что температура отрабо-таыинх газов превысила величину 70° С.

• 7.8, Измерения проводить на режиме «свободного ускорения при десятикратном повторении цикла частоты вращения вала ди шля от минимальной до максимальной (быстрым, но плавным пажатнем педали подачи топлива до упора с интервалом не боле,. 15 с). Замер производить при последних четырех циклах по мчкеималыюму отклопепию стрелки индикатора ДЫМНОСТЬ %.

За результат измерения дымности следует принимать среднее а рифме! ическос значение по четырем циклам. Измерения считать ’i.piiibiMH, сели разность в показаниях дымности последних четырех

■ СХЕМА ОПТИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ

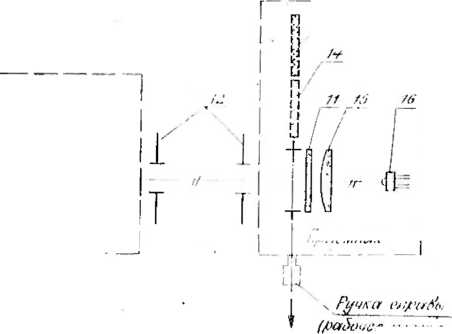

9— индикатор единичный АЛ307КМ;

12 — диафрагма; 13 — заслонка; 14 —снегофнльтр; ФД203-01.У1,1

10 — конденсор; И —стекло защитное;

15 - лнйза; 1G — (;)отодиод

Р ИС. 4

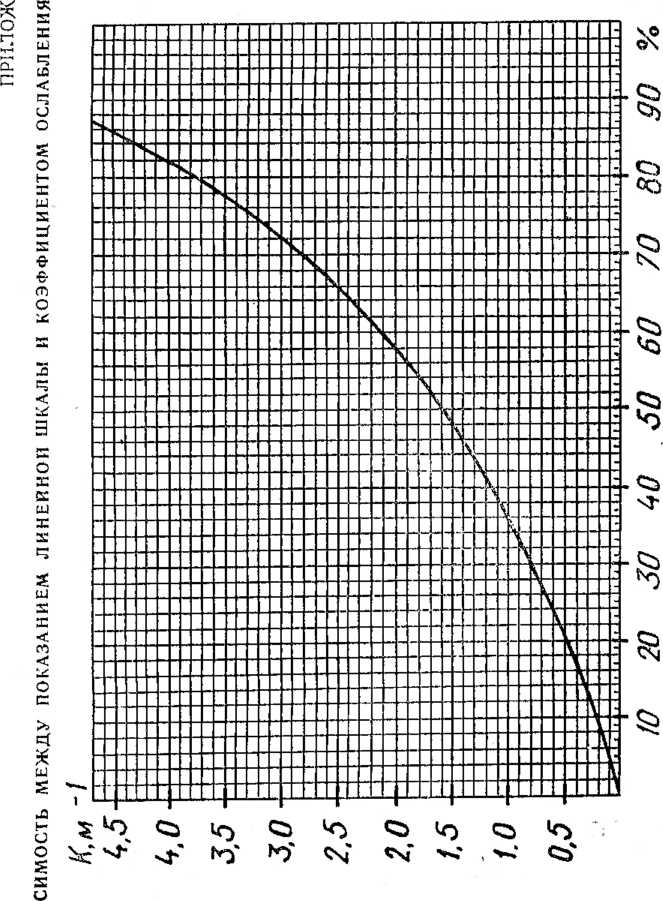

Для получения величины непрозрачности в абсолютных зпаче-пиях ослабления света от О ло оо м"* нснользустся формула;

где К — коэффициент ослабления, м"’;

N — показания линейной шкалы, 7о;

L — фотометрическая база, эффективная, равная 0,43 м, или график, приведенный в приложении 1.

• 5.4. ИД состоит из преобразователя сигнала и источника питания ±20 В.

На передней панели ИД (рис. 5) находятся: тумблер SI—СЕТЬ — 18;

светодиоды: VD2—ВКЛ.; VD1— ОТКАЗ ИП; VD3 РАБОТА; индикатор PAI--ДЫМНОСТЬ % — 17;

ручка резистора Rl—КОРРЕКЦИЯ 0—19; ручка резистора R2 — КОРРЕКЦИЯ 100 — 20. -

На задней панели ИД (рис, 6) расположены: разъем XI—СЕТЬ — 21;

разъем ХЗ—ДЕТЕКТОР для подключения к ОД — 22; вставка плавкая 1А — 23.

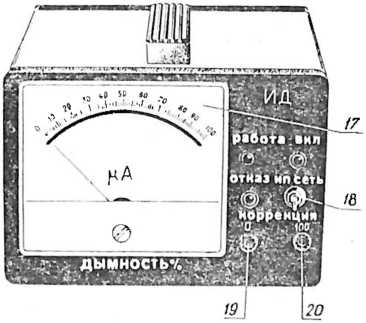

17—индикатор ДЫМНОСТЬ %; 18 — тумблер СЕТЬ; 19 — ручка коррекции 0; 20 — ручка коррекции 100

Р и с. 5

ИЗМЕРИТЕЛЬ ДЫМА (ИСПОЛНЕНИЕ 220/12). ВИД СЗАДИ

'220V/“12V ДЕТЕКТОР

21—разъем для подключения к сети; 22 — разъем для подключения к детектору оптическому; 23 — вставка плавкая Р и с. 6.

6, УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

При работе с дымомером необходимо соблюдать следующие меры предосторожности:

• 6.1. Включать ИД в сеть только при закрытых крышках.

• 6.2. Замену вставки плавкой и чистку оптических деттей производить после отключения ИД от сети.

• 6.3. Ие закрывать вентиляционные отверстия ИД.

• 6.4. Не устанавливать прибор в местах с затрудненной вентиляцией и вблизи отопительных приборов.

• 6.5. Техническое обслуживание проводить после отключения ИД от сети 220 В’.

• 6.6. Заземление ИД обеспечивается непосредственно конструкцией блока (используется трехштырьковая вилка).

7. ПОДГОТОВКА К РАБОТЕ И ПОРЯДОК РАБОТЫ

Измерения необходимо проводить в следующей последовательности:

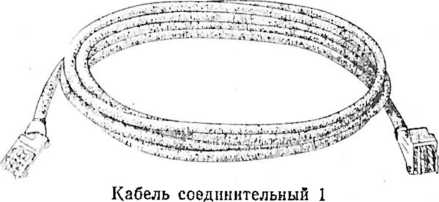

• 7.1. Подготовить дымомер к работе, для чего соединить ме/кду собой ОД и ИД с помощью кабеля 1 (рис. 3) через разъем 22 на ИД (рис. 6) и разъем, расположенный на ОД со стороны приемника.

• 7.2. Подключить ИД через разъем 21 (рис. 6) посредством кабеля 2 (рис. 3) к сети переменного тока или кабеля 3--к сети постоянного тока.

• 7.3. Включить тумблер 18—СЕТЬ (рис. 5), расположенный на передней панели ИД. При этом должна загореться индикация ВКЛ. Прогреть дымомер в течение 3 минут. На индикаторе 17 — ДЫМНОСТЬ % (рис. 5) стрелка должна установиться около значения 0. В случае несоответствия показаний их следует откорректировать с помощью ручки коррекции 19 (рис. 5).

При полном перекрывании светового потока индикатор ДЫМНОСТЬ % должен показать величину 100. Для проверки правильности показаний необходимо ввести в оптическую зону заслонку 13 (рис. 4), расположенную в оправе 7 (рис, 7), Для этого потянуть за ручку оправы (рис. 7) до появления цифры 2 и характерного щелчка. Индикатор ДЫМНОСТЬ % должен показать величину 100.

В случае несоответствия показаний необходимо откорректировать их с помощью ручки коррекции 20 (рис, 5).

При невозможности установки на индикаторе ДЫМНОСТЬ % значений 0 и 100 при питании дымомера от сети перемешюго тока перевернуть вилку питания в розетке на 180'’.

• 7.4. Провести калибровку дымомера, для чего в оптический канал детектора ввести контрольный светофильтр 14 (рис. 4), установленный в оправе 7 (рис. 7). Для введения светофильтра в зону необходимо переместить оправу (опустить ее вниз до появления цифры 1 и характерного щелчка).

Индикатор ДЫМНОСТЬ % должен показать величину дымности отработавших газов No в процентах с отклонениями ±2% от

9
