Методика поверки «Устройства для измерений габаритных размеров и массы "ИНФОСКАН"» (МП-306/07-2021)

Методика поверки

Тип документа

Устройства для измерений габаритных размеров и массы "ИНФОСКАН"

Наименование

МП-306/07-2021

Обозначение документа

ОО "ПРОММАШ ТЕСТ"

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



СОГЛАСОВАНО

Заместитель руководителя ЛОЕИ

Государственная система обеспечения единства измерений. Устройства для измерений габаритных размеров и массы «ИНФОСКАН».

МЕТОДИКА ПОВЕРКИ МП-306/07-2021

г. Москва, 2021 г.

СОДЕРЖАНИЕ

размеров

ПРИЛОЖЕНИЕ А

1 Общие положения

  • 1.1 Настоящая методика распространяется на устройства для измерений габаритных размеров и массы «ИНФОСКАН», производства ООО «Инфотех», г. Москва (далее - устройства) и устанавливает методику их первичной и периодической поверки.

  • 1.2 Настоящая методика поверки разработана в соответствии с требованиями Приказа № 2907 от 28.08.2020 «Об утверждении порядка установления и изменения интервала между поверками средств измерений, порядка установления, отмены методик поверки и внесения изменений в них, требования к методикам поверки средств измерений.» и части 7 статьи 12 Федерального закона № 102-ФЗ от 26.08.2008 г. «Об обеспечении единства измерений».

  • 1.3 Устройства обеспечивают прослеживаемость к ГЭТ 3-2020 «ГПЭ единицы массы (килограмма)» в соответствии с Приказом № 2818 от 29.12.2018 г. и ГЭТ 2-2021 «ГПЭ единицы длины - метра» в соответствии с Приказом № 2840 от 29.12.2018 г., методом прямых измерений.

  • 1.4 Не предусмотрена возможность реализации проведения поверки отдельных измерительных каналов и (или) отдельных автономных блоков из состава средства измерений для меньшего числа измерительных величин или на меньшем числе поддиапазонов измерений.

2 Перечень операций поверки средства измерений

2.1 При проведении поверки должны выполняться операции, указанные в таблице 1. Таблица 1 - Перечень операций поверки

№№

Наименование этапа поверки

№ пункта документа по поверке

Обязательное проведение операции при поверке

первичной

периодической

1

2

3

4

5

1

Внешний осмотр средства измерений

7

Да

Да

2

Подготовка к поверке и опробование средства измерений

8

Да

Да

2.1

Проверка программного обеспечения

9

Да

Да

3

Определение метрологических характеристик

10

3.1

Определение диапазона измерений и абсолютной погрешности измерений габаритных размеров

10.1

Да

Да

3.2

Определение диапазона измерений и абсолютной погрешности измерений массы

10.2

Да

Да

4

Подтверждение соответствия средства измерений метрологическим требованиям

11

Да

Да

3  Требования к условиям проведения поверки

  • 3.1 При проведении поверки должны соблюдаться следующие нормальные условия измерений:

  • - температура окружающей среды, °C                           20±2;

  • - диапазон относительной влажности окружающего воздуха, % от 30 до 80;

  • - атмосферное давление, кПа                                    от 84,0 до 106,7.

4  Требования к специалистам, осуществляющим поверку

  • 4.1 К проведению поверки допускаются лица, изучившие эксплуатационные документы на устройства, имеющие достаточные знания и опыт работы с ними, имеющие квалификацию поверителя в установленном порядке и прошедшие инструктаж по технике безопасности.

5  Метрологические и технические требования к средствам поверки

  • 5.1 При проведении поверки должны применяться средства поверки, приведенные в таблице 2.

Таблица 2 - Средства поверки

Номер пункта методики поверки

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

Пример возможного средства поверки с указанием наименования, заводского обозначения, а при наличии -обозначения типа, модификации

Основные средства поверки:

10.1

Рабочие эталоны 4-го разряда в соответствии с Государственной поверочной схемой для средств измерений длины в диапазоне от

1 • 10'9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утверждённой приказом Федерального агентства по техническому регулированию и метрологии от 29.12.2018 г. №  2840  - меры длины концевые

плоскопараллельные, наборы №№ 2 и 9 в соответствии с ГОСТ 9038-90 «Меры длины концевые плоскопараллельные. Технические условия»

Меры длины концевые плоскопараллельные КМД 1-Н2 набор № 2, (регистрационный номер 38376-13 в Федеральном информационном фонде по обеспечению единства измерений);

Меры длины концевые плоскопараллельные 240411, набор № 9, (регистрационный номер 9291-91 в Федеральном информационном фонде по обеспечению единства измерений)

10.2

Рабочие эталоны 4-го разряда в соответствии Государственной поверочной схемой для средств измерений массы, утверждённой приказом Федерального агентства по техническому регулированию и метрологии от 29.12.2018 г. № 2818 - гири класса точности Ml по ГОСТ OIML R 111-1-2009 «Государственная система обеспечения единства измерений. Гири классов El, Е2, Fl, F2, Ml, М1-2, М2, М2-3 и М3. Часть 1. Метрологические и технические требования»)

Набор гирь Ml, (регистрационный номер 52768-13 в Федеральном информационном фонде по обеспечению единства измерений); Гиря М1 (регистрационный номер 58048-14 в Федеральном информационном фонде по обеспечению единства измерений); Гиря М1 (регистрационный номер 58048-14 в Федеральном информационном фонде по обеспечению единства измерений); Набор гирь Ml, (регистрационный номер 52768-13 в Федеральном информационном фонде по обеспечению единства измерений).

Вспомогательное оборудование:

10.1-10.2

Средство     измерений     температуры

окружающей среды: диапазон измерений от 5 до 40 °C

Измеритель температуры и относительной влажности воздуха ИВТМ-7М-Д (регистрационный номер 71394-18 в Федеральном информационном фонде по обеспечению единства измерений)

Средство    измерений    относительной

влажности окружающей среды: диапазон измерений, не более 90 %

Средство измерений атмосферного давления: диапазон измерений от 84,0 до 106,7 кПа

Допускается применение аналогичных средств поверки и вспомогательного оборудования, обеспечивающих определение метрологических характеристик с требуемой точностью.

6  Требования (условия) по обеспечению безопасности проведения поверки

  • 6.1 При проведении поверки должны соблюдаться требования безопасности, указанные в эксплуатационной документации на поверяемое устройство и используемые средства поверки.

7  Внешний осмотр средства измерений

  • 7.1 При внешнем осмотре должно быть установлено соответствие поверяемого устройства следующим требованиям:

наличие чётких надписей и условных обозначений;

наличие идентификационной наклейки, в т.ч. наличие на ней заводского (серийного) номера;

соответствие комплектности устройства, указанной в эксплуатационной документации на него;

  • -  соответствие заводского (серийного) номера устройства, указанному в эксплуатационной документации (паспорте) на него.

Результаты считают положительными, если устройство соответствует вышеперечисленным требованиям.

8  Подготовка к поверке и опробование средства измерений

  • 8.1 Перед проведением поверки необходимо:

    • 8.1.1  Подготовить к работе поверяемое устройство и средства поверки в соответствии с их эксплуатационной документацией;

    • 8.1.2  Вьщержать поверяемое устройство в помещении, в котором будет проводиться поверка, не менее 1 часа;

    • 8.1.3  Выдержать средства поверки в помещении, в котором будет проводиться поверка, не менее 6 часов.

  • 8.2 Опробование проводить в следующей последовательности:

    • 8.2.1  Включить поверяемое устройство в соответствии с его эксплуатационной документацией и дождаться загрузки блока обработки и отображения информации.

    • 8.2.2  Поставить на весовую платформу в угол, где сходятся лучи рамы, объект правильной формы небольшого веса, например, футляр с набором концевых мер длины номинальным значением не более 100 мм.

    • 8.2.3  Поверяемое устройство в автоматическом режиме должно провести измерения габаритных размеров и массы и вывести полученные значения на дисплей блока обработки и отображения информации.

    • 8.2.4  В случае, если поверяемое устройство не производит измерения в автоматическом режиме, следует нажать на кнопку в правом верхнем углу лицевой панели блока обработки и отображения информации и устройство выполнит измерения в ручном режиме.

    • 8.2.5  В случае, если устройство выдаёт ошибку или не производит измерения даже в ручном режиме, необходимо:

  • -  убрать с весовой платформы измеряемый объект;

  • -  убедиться, что на весовой платформе отсутствуют какие-либо объекты; нажать на сенсорном дисплее устройства кнопку «КАЛИБРОВКА ВЕСА»; дождаться, когда пропадёт сообщение об ошибке, а значения для «МАССА», «ДЛИНА», «ШИРИНА» и «ВЫСОТА» обнуляться;

повторить операции по п. 8.2.2 и, при необходимости, по п. 8.2.4.

  • 8.2.6  В случае повторной выдачи сообщения об ошибке или не проведения измерений в автоматическом или ручном режимах устройство признать непригодным и перейти к оформлению результатов поверки в соответствии с п. 12.3.

Результат опробования считать положительным, если после выполнения операций по п.п. 8.2.2 или 8.2.4, устройство проводит измерения габаритных размеров и массы и выводит полученные значения на дисплей блока обработки и отображения информации.

9 Проверка программного обеспечения средства измерений

  • 9.1 Проверка программного обеспечения (далее - ПО) проводится в следующем порядке: включить поверяемое устройство в соответствии с его эксплуатационной документацией;

во время загрузки блока обработки и отображения информации считать идентификационные данные (наименование и версию ПО) в нижней части загрузочного экрана (выделено в рамку на рисунке 1).

Результаты проверки ПО считаются положительными, если полученные идентификационные данные соответствуют данным, приведённым в таблице 3.

Таблица 3 - Идентификационные данные программного обеспечения

Идентификационное наименование ПО

Infoscan

Номер версии (идентификационный номер) ПО

Не ниже 3.0

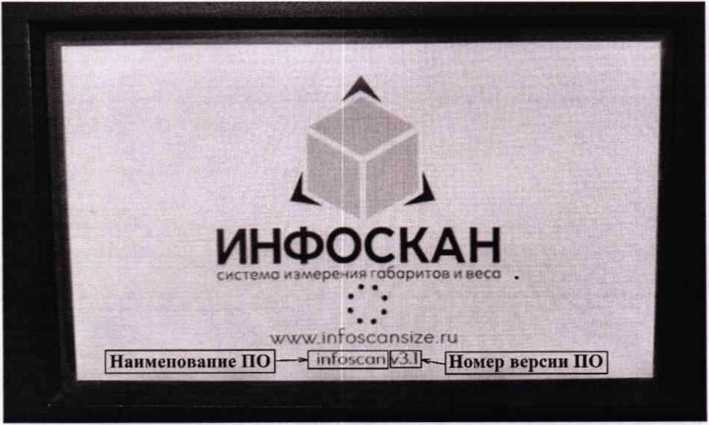

Рисунок 1 - Загрузочный экран блока обработки и отображения информации

  • 10 Определение метрологических характеристик средства измерений

10.1  Определение диапазона измерений и абсолютной погрешности измерений габаритных размеров

  • 10.1.1 Определение диапазона измерений и абсолютной погрешности измерений габаритных размеров производится с помощью мер длины концевых плоскопараллельных (далее -меры(-а)) в следующем порядке.

  • 10.1.2 Установить меру с номинальным значением 20 мм в угол, где сходятся лучи рамы параллельно оси «ШИРИНА» (см. рисунок 2).

  • 10.1.3 Придвинуть к мере магнитный бегунок таким образом, чтобы он вплотную прилегал к мере (см. рисунок 2).

Рисунок 2 - Установка меры и магнитного бегунка

  • 10.1.4 Поверяемое устройство в автоматическом режиме должно провести измерения габаритных размеров и вывести полученные значения на дисплей блока обработки и отображения информации.

  • 10.1.5 В случае, если поверяемое устройство не производит измерения в автоматическом режиме, следует нажать на кнопку в правом верхнем углу лицевой панели блока обработки и отображения информации и устройство выполнит измерения в ручном режиме.

  • 10.1.6 Считать с дисплея блока обработки и отображения информации и записать в протокол поверки значение для «ШИРИНА» (здесь и далее - рекомендуемый образец протокола поверки см. в Приложении А к настоящей методике поверки).

  • 10.1.7 Провести операции по п.п. 10.1.2 - 10.1.6 не менее трех раз.

  • 10.1.8 Провести операции по п.п. 10.1.2 - 10.1.7, устанавливая вместо меры с номинальным значением 20 мм меры с номинальными значениями:

  • -  для устройств модели ЗД60: 100, 200, 300,400, 500, 600 мм;

  • -  для устройств модели ЗД90: 100, 200, 300, 400, 500, 600, 700, 800 мм.

  • 10.1.9 Провести операции по п.п. 10.1.2 - 10.1.8 для осей «ДЛИНА» и «ВЫСОТА».

10.2 Определение диапазона измерений и абсолютной погрешности измерений массы

  • 10.2.1 Абсолютную погрешность весов проверяют при помощи гирь в следующем порядке.

  • 10.2.2 Установить1 гирю номинальной массой 0,02 кг на грузоприёмное устройство (далее - ГПУ).

  • 10.2.3 Считать с дисплея блока обработки и отображения информации и записать в протокол поверки значение для «МАССА» после его установления в автоматическом режиме.

  • 10.2.4 В случае, если устройство выдаёт сообщение об ошибке:

снять гирю с ГПУ;

  • -  убедиться, что на ГПУ отсутствуют посторонние объекты;

  • -  нажать на сенсорном дисплее устройства кнопку «КАЛИБРОВКА ВЕСА»; повторить операции по п.п. 10.2.2 и 10.2.3.

  • 10.2.5 Снять гирю с ГПУ, дождаться успокоения показаний;

  • 10.2.6 Повторить операции по п.п. 10.2.2 - 10.2.5 не менее трех раз.

  • 10.2.7 Повторить операции по п.п. 10.2.2 - 10.2.6, используя вместо гири номинальной массой 0,02 кг поочерёдно гири с номинальными значениями массы 1,5, 10, 15, 20, 25, 30, 35, 40, 45 и 50 кг.

И Подтверждение соответствия средства измерений метрологическим требованиям

  • 11.1  Рассчитать абсолютную погрешность измерений габаритных размеров (Alf) по формуле (1):

^И~ ^ИЗМ1 ^этр                              (1)

где Ап- абсолютная погрешность измерений габаритных размеров, мм;

£изм/ - значение по поверяемому устройству при i-м измерении, мм;

Lyn - значение эталонной меры при i-м измерении (берётся из свидетельства о поверке на меру), мм.

Результаты считают положительными, если значение абсолютной погрешности измерений габаритных размеров не превышают ±3 мм.

  • 11.2   Рассчитать абсолютную погрешность измерений массы (A2i) по формуле (2):

^2i“ 7Пизм1                                      (2)

где   Дг/ - абсолютная погрешность измерений массы, кг;

^изм/ - измеренное значение массы по поверяемому устройству при i-м измерении, кг;

туп - значение массы эталонной гири при i-м измерении (берётся из свидетельства о поверке на гирю), мм.

Результаты поверки считают положительными, если значение абсолютной погрешности измерений массы не превышают ±0,01 кг.

12 Оформление результатов поверки

  • 12.1  Результаты поверки оформляются протоколом, составленным в виде сводной таблицы результатов поверки по каждому пункту разделов 7-11 настоящей методики поверки с указанием предельных числовых значений результатов измерений и их оценки по сравнению с предъявленными требованиями.

  • 12.2  При положительных результатах поверки устройство признается пригодным к применению. Сведения о положительных результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений, и на устройство выдается свидетельство о поверке в соответствии с действующим законодательством. Знак поверки наносится на свидетельство о поверке в соответствии с действующим законодательством.

  • 12.3  При отрицательных результатах поверки устройство признается непригодным к применению. Сведения об отрицательных результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений, и на устройство выдается извещение о непригодности с указанием основных причин в соответствии с действующим законодательством.

    А.С. Машков

Инженер по метрологии ЛОЕИ

ООО «ПРОММАШ ТЕСТ»

ПРИЛОЖЕНИЕ А

(рекомендуемое)

Форма протокола поверки

ПРОТОКОЛ (первичной/периодической) поверки №____________

от «____»_________________20___г.

  • 1. Тип СИ_______________________________________________________________

  • 2. Модель__

  • 3. Заводской номер_____________________________________________________________

  • 4. Производитель____________________________________________________________

  • 5. Год изготовления___________________________________________________________

  • 6. Условия поверки:

  • - температура окружающей среды_________________°C

  • - относительная влажность______________%

  • 7.

  • 8.  __________________________________________________________________________________________________________________

Средства поверки:

Результаты поверки:

  • 1. Результаты внешнего осмотра средства измерений:_________________________________

  • 2. Результаты опробования:_________________________________________________________

  • 3. Результаты проверки программного обеспечения:_________________________________

  • 4. Определение метрологических характеристик:

4.1. Определение диапазона измерений и абсолютной погрешности измерений

габаритных размеров

Эталонное значение, Аэть мм

Измеренное значение, ^изм/> ММ

Абсолютная погрешность измерений, Ии, мм

4.2. Определение диапазона измерений и абсолютной погрешности измерений массы

Эталонное значение,

ТИуп, кг

Измеренное значение, АИизм/, КГ

Абсолютная погрешность измерений, Ац, кг

Заключение по результатам поверки:

Поверитель:____________________I__________________

«___»________________20___г.

9

1

- гири устанавливать в центр грузоприёмного устройства.
