Методика поверки «Приборы для измерений и регулирования температуры модификации CS4S, CS4H, CS4L, CS4R, SC58, SC64, CF1H, CF1L, CF2S, CS4M, CS5S» (МП 2411 -0124-2015)
УТВЕРЖДАЮ
Директор ФГУП
Приборы для измерений и регулирования температуры модификации CS4S, CS4H, CS4L, CS4R, SC58, SC64, CFIН, CF1L, CF2S, CS4M, CS5S
Методика поверкиМП 2411 -0124-2015
д о • (сЪ&ОЗРуководитель отдела Государственных эталонов и научных исследований в области теплофизических и температурных измерений ФГУП «ВНИИМ им. Д. И. Менделеева»
А.И. Походун
Санкт-Петербург
2015
Настоящая методика предназначена для проведения первичной и периодической поверки приборов для измерений и регулирования температуры модификации CS4S, CS4H, CS4L, CS4R, SC58, SC64, CF1H, CF1L, CF2S, CS4M, CS5S (далее - приборы), выпускаемых фирмой «WIKA Alexander Wiegand SE & Co. KG», Германия.
Методика устанавливает объем, условия поверки, методы и средства экспериментального исследования метрологических характеристик приборов и порядок оформления результатов поверки.
Интервал между поверками - 3 года.
1 .ОПЕРАЦИИ ПОВЕРКИ
1.1 При проведении поверки должны выполняться операции, указанные в таблице.
|
Наименование операции |
№ пункта методики |
Наименование образцового средства измерений или вспомогательного средства поверки, их характеристики |
Обязательность проведения при поверке | |
|
первичной |
периодической | |||
|
1 |
2 |
3 |
4 |
5 |
|
Внешний осмотр |
4.1 |
Визуально |
Да |
Да |
|
Опробование |
4.2 |
Да |
Да | |
|
Подтверждение соответствия программного обеспечения |
4.3 |
Да |
Нет | |
|
Определение абсолютной погрешности |
4.4 |
Термогигрометр ИВА -6Н-КП-Д, диапазон измерений относительной влажности, от 0 до 98 %, температуры ог минус 20 до 60 °C, атмосферного давления от 700 до 110 гПа; пределы погрешности измерений относительной влажности при (23,2)°С, от 0 до 90 % не более 2 % , от 90 до 98 % не более 3 %, температуры не более 0,3 °C, атмосферного давления не более 2,5 гПа; многофункциональный калибратор TRX-IIR в режиме воспроизведения напряжений постоянного тока в диапазоне от минус 10 до 100 мВ, погрешность ± (0,01 % от показаний + 0,005 % от диапазона); от 0 до 12 В, погрешность ± (0,01 % от показаний + 0,005 % от диапазона); в режиме воспроизведения силы постоянного тока от 0 до 24 мА, погрешность ± (0,01 % от показаний +0,02 % от диапазона), в режиме воспроизведения сопротивления постоянному току в диапазоне от 0 до 400 Ом, погрешность ± (0,005 % от показаний + 0,02 % от диапазона); в режиме воспроизведения сигналов термопреобразователей сопротивления, диапазон от минус 200 до 850 °C, погрешность ± (0,005 % от показаний + 0,02 % от диапазона), в режиме воспроизведения сигналов термопар диапазон от минус 270 до 1820 °C, погрешность ± (0,005 % от показаний + 0,02 % от диапазона). |
Да |
Да |
Примечание: Допускается применение средств поверки, не приведенных в перечне, но имеющих характеристики не хуже приведенных в таблице.
-
1.2 Указанные средства поверки должны иметь действующие документы о поверке или аттестации.
-
1.3 Работа с указанными средствами измерений должна проводиться в соответствии с документацией по их эксплуатации.
-
2. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
При эксплуатации необходимо выполнять «Правила технической эксплуатации электроустановок потребителей» и «Правила техники безопасности при эксплуатации электроустановок потребителей», утвержденные Госэнергонадзором.
-
3. УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ
-
3.1 При проведении поверки должны соблюдаться следующие условия:
-
- температура окружающего воздуха, °C 20 ± 5
-
- относительная влажность, % 60 ± 15
-
- атмосферное давление, кПа 101,3 ± 4,0
-
- напряжение питания, В 230 ± 23
-
- частота питания переменного тока, Гц 50 ± 0,5
-
-
Внешние электрические и магнитные поля должны отсутствовать или находиться в пределах, не влияющих на работу прибора.
-
3.2 Перед проведением поверки должны быть выполнены следующие подготовительные работы:
-
3.2.1 Проверка наличия паспортов, свидетельств поверки метрологическими органами всех средств поверки.
-
3.2.2 Подготовка средств поверки к работе по соответствующим инструкциям по эксплуатации.
-
3.2.3. Подготовка к работе поверяемого прибора в соответствии с руководством по эксплуатации.
-
4. ПРОВЕДЕНИЕ ПОВЕРКИ
-
4.1 Внешний осмотр.
-
При проведении внешнего осмотра необходимо убедиться в:
-
- целостности прибора (отсутствие трещин или вмятин на корпусе);
-
- соответствии комплектности, маркировки, упаковки требованиям, указанным в эксплуатационной документации;
-
- зажимы прибора должны иметь все винты, резьба винтов должна быть исправна.
-
4.2 Проверка работы прибора (опробование).
Подключить питающее напряжение к клеммам прибора, включить прибор и проверить инициацию символов на дисплее и работоспособность элементов управления.
-
4.3 Подтверждение соответствия программного обеспечения

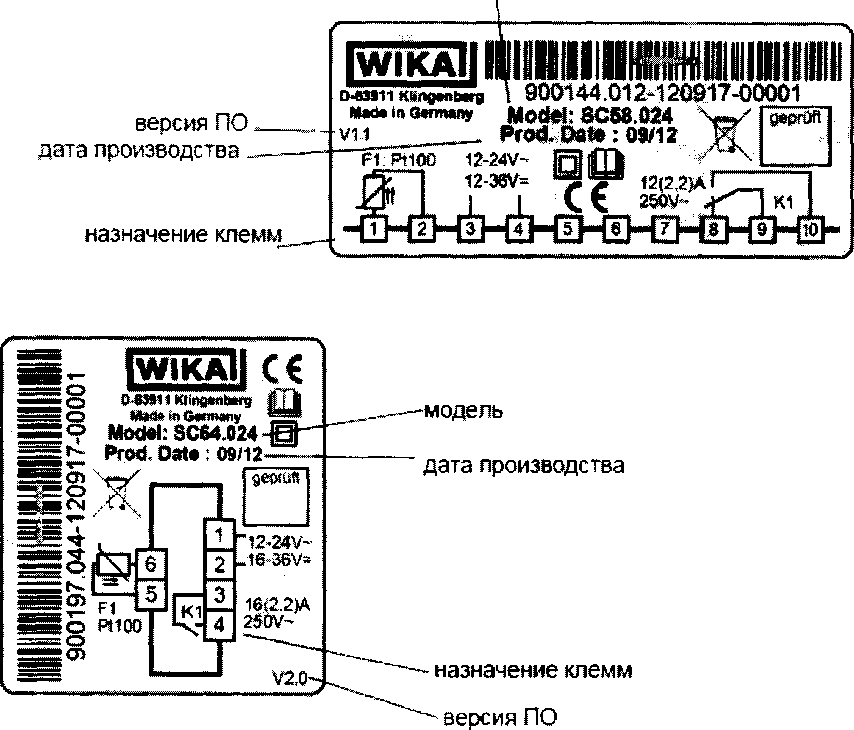

Идентификация ПО осуществляется по информационной наклейке на тыльной стороне прибора (Приложение 2).________________
|
Номер версии (идентификационный номер) ПО модификаций |
Значение |
|
CS4S, CS4H, CS4L |
МР1447 |
|
CS4R |
МР1068 или МР1338 |
|
SC58 |
1.1 |
|
SC64 |
2.0 |
|
CF1H, CF1L, CF2S |
МР877 |
|
CS4M |
МР1400 |
|
CS5S |
МР2313 или МР3057 |
Результат проверки считается положительным, если номер версии ПО не ниже, указанного в описании типа.
-
4.4 Определение абсолютной погрешности
Определение погрешности преобразования заложенной номинальной статической характеристики (НСХ) проводят для преобразователя (преобразователей), указанного в паспорте прибора, либо для конкретного преобразователя (преобразователей), с которым (которыми) осуществляется эксплуатация прибора. Для датчиков с унифицированным выходом проверяют линеаризацию преобразования в трех точках диапазона.
-
4.4.1 Определение погрешности приборов в режиме измерения сигналов термопреобразователей сопротивления.
-
4.4.1.1 Соединить измерительный вход прибора с выходными клеммами калибратора TRX-IIR по трех проводной схеме. Режим работы калибратора - воспроизведение сигналов термопреобразователей сопротивления.
-
На калибраторе последовательно установить значения температуры термопреобразователя, соответствующие 0, 50, 100 % от полного диапазона измерений для установленного типа термопреобразователя сопротивления.
-
4.4.1.2 Значение абсолютной погрешности измерений сигналов термопреобразователей определяют по формуле:
где: Тизм- значение температуры по показаниям прибора,
Тэт- значение температуры, воспроизведенное калибратором.
-
4.4.2 Определение погрешности приборов в режиме измерения сигналов термопар.
-
4.4.2.1 Соединить измерительный вход прибора с выходными клеммами калибратора TRX-IIR компенсационными проводами, соответствующими типу термопары проверяемой НСХ. Режим работы калибратора - воспроизведение сигналов термопар; метод компенсации холодного спая термопары - по встроенному термометру.
-
На калибраторе последовательно установить значения температуры термопары, соответствующие 0, 50, 100 % от полного диапазона измерений для установленного типа термопары (НСХ термопары С - Приложение 3).
-
4.4.2.2 Значение абсолютной погрешности измерений сигналов термопар определяют по формуле 1.
4.4.3 Определение погрешности приборов в режиме измерения сигналов датчика с унифицированным сигналом силы постоянного тока.
-
4.4.3.1 Соединить вход прибора, предназначенный для подключения датчика с унифицированным сигналом силы постоянного тока, через прецизионный шунт R, находящийся между клеммами подключения (номинальное сопротивление R указано на корпусе прибора или в руководстве по эксплуатации), с выходными клеммами калибратора TRX-IIR. Режим работы калибратора - воспроизведение силы постоянного тока от 0 до 24 мА.
- в соответствии с руководством по эксплуатации задать с помощью кнопок верхний и нижний пределы измерения первичного преобразователя (например: 0 °C и 1000 °C), соответствующие верхнему и нижнему пределам унифицированного сигнала постоянного тока.
На калибраторе последовательно установить значения тока, соответствующие 0, 50, 100 % от диапазона.
-
4.4.3.2 Значение абсолютной погрешности измерений сигналов датчиков с унифицированным сигналом силы постоянного тока определяют по формуле 1, при этом
где 1эт - значение силы постоянного тока, воспроизводимое калибратором;
1Н - нижний предел диапазона унифицированного сигнала силы постоянного тока;
1в - верхний предел диапазона унифицированного сигнала силы постоянного тока;
Тн - нижний предел диапазона измерений температуры соответствующий
Тв - верхний предел диапазона измерений температуры соответствующий /в;
-
4.4.4 Определение погрешности приборов в режиме измерения сигналов датчика с унифицированным сигналом напряжения постоянного тока.
-
4.4.4.1 Соединить вход прибора, предназначенный для подключения датчика с унифицированным сигналом напряжения постоянного тока, с выходными клеммами калибратора TRX-IIR. Режим работы калибратора - воспроизведение напряжения постоянного тока.
- в соответствии с руководством по эксплуатации задать верхний и нижний пределы измерения первичного преобразователя (например: О °C и 1000 °C), соответствующие верхнему и нижнему пределам унифицированного сигнала постоянного напряжения.
На калибраторе последовательно установить значения напряжения, соответствующие 0, 50, 100 % от диапазона.
-
4.4.4.2 Значение абсолютной погрешности измерений сигналов датчиков с унифицированным сигналом напряжения постоянного тока определяют по формуле 1, при этом
(3).
где U3tn- значение напряжения постоянного тока, воспроизводимое калибратором;
UH - нижний предел диапазона унифицированного сигнала наряжения постоянного тока; Uв - верхний предел диапазона унифицированного сигнала напряжения постоянного тока;
Тн - нижний предел диапазона измерений температуры соответствующий С/„;
Те - верхний предел диапазона измерений температуры соответствующий Ue;
Результат поверки считают положительным, если значения погрешности не превышают пределов, указанных в описании типа.
-
5. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
Результаты поверки оформляют протоколом (рекомендуемая форма протокола приведена в приложении 1). При положительных результатах поверки выдается свидетельство о поверке установленного образца. При отрицательных результатах поверки выдается извещение о непригодности.
ПРИЛОЖЕНИЕ 1
Рекомендуемое
Дата___________________
ПРОТОКОЛ
Прибор__________________________№______________________,
представленный______________________________________________________.
Место проведения поверки_____________________________________________
Метод поверки: МП 2411- 0124 -2015 «Приборы для измерений и регулирования температуры модификации CS4S, CS4H, CS4L, CS4R, SC58, SC64, CF1H, CF1L, CF2S, CS4M, CS5S. Методика поверки».
Значения влияющих факторов:
Температура окружающей среды_°C
Относительная влажность__%
Атмосферное давление__кПа
Поверка проведена с применением эталонных (образцовых) СИ:
Результаты внешнего осмотра:_________________________________________
Подтверждение соответствия ПО, версия:_________________
Таблица результатов поверки:
|
Тэт ТС (Pt 100) |
Тизм 1 |
Тизм 2 |
Тизм 3 |
Тизм средн. |
\т |
|
-200 °C | |||||
|
0°С | |||||
|
850 °C |
Выводы: погрешность прибора не превышает пределов, заявленных в описании типа.
Должность, подпись, И. О. Фамилия лица,
проводившего поверку________________________________________________
Дата проведения поверки «___»___________________201_ г.
ПРИЛОЖЕНИЕ 2.
Идентификационные параметры программного обеспечения
Этикетка модель
Версия ПО
Приложение 3
(справочное)
