    • УТВЕРЖДАЮ

    Государственная система обеспечения единства измерений Газоанализаторы PrimaX I, PrimaX Р, PrimaX IR МЕТОДИКА ПОВЕРКИ МП-242- 1256-2011

    СОГЛАСОВАНО Руководитель научно-исследовательского отдела государственных эталонов в области физико-химических измерений ГЦИ СИ ФГУП "ВНИ . Д.И. Менделеева” Л.А. Конопелько 2011 г.

    Санкт-Петербург 2011 г.

    Настоящая методика поверки распространяется на Газоанализаторы PrimaX I, PrimaX P, PrimaX IR (в дальнейшем - газоанализаторы), выпускаемые фирмами "Mine Safety Appliances Company", США, и "MSA AUER GmbH", Германия, и устанавливает методы их первичной поверки при ввозе на территорию Российской федерации, после ремонта и периодической поверки в процессе эксплуатации.

    Интервал между поверками - один год.

    1    Операции поверки

    • 1.1   При проведении поверки должны быть выполнены операции, указанные в таблице 1.

    Таблица 1

    Наименование операции

    Номер пункта методики поверки

    Обязательность проведения

    при первичной поверке и после ремонта

    при периодической поверке

    1 Внешний осмотр

    6.1

    да

    да

    2 Опробование

    6.2

    да

    да

    3 Подтверждение соответствия программного обеспечения

    6.3

    да

    да

    4 Определение метрологических характеристик

    6.4

    4.1 Определение основной погрешности газоанализатора

    6.4.1

    да

    да

    4.2 Определение вариации выходного сигнала

    6.4.2

    да

    нет

    4.3 Определение времени установления выходного сигнала

    6.4.3

    да

    нет

    1.2   Если при проведении той или иной операции поверки получен отрицательный результат,

    дальнейшая поверка прекращается.

    2    Требования безопасности

    • 2.1 При проведении поверки необходимо соблюдать требования безопасности, предусмотренные "Правилами технической эксплуатации электроустановок потребителей", "Правилами техники безопасности при эксплуатации электроустановок потребителей" и указаниями по технике безопасности, приведенными в эксплуатационной документации на средства поверки и поверяемые газоанализаторы.

    • 2.2   Помещение должно быть оборудовано приточно-вытяжной вентиляцией.

    • 2.3   Не допускается сбрасывать газовые смеси в атмосферу рабочих помещений

    3    Средства поверки

    • 3.1   При проведении поверки должны быть применены средства, указанные в таблице 2

    Таблица 2

    Номер пункта методики поверки

    Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики

    6

    Термометр ртутный стеклянный лабораторный ТЛ-4, ТУ 25-2021.003-88, ГОСТ 2849890, диапазон измерений от 0 до 55 ОС, цена деления 0,1 ОС, погрешность ± 0,2 ОС

    Секундомер СОСпр, ТУ 25-1894.003-90, погрешность ± 0,2 с

    Номер

    пункта методики

    поверки

    Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики

    6

    Барометр-анероид контрольный М-67 ТУ 2504-1797-75, диапазон измерений давления от

    610 до 790 мм рт.ст., погрешность ±0,8 мм рт.ст.

    Психрометр аспирационный М-34-М, ТУ 52.07-(ГРПИ.405 132.001)-92, диапазон относительной влажности от 10 до 100 % при температуре от 5 до 40°С

    Источник питания постоянного тока Б5-48. Диапазон напряжения (0-50) В, ток (0-2) А

    Вольтметр цифровой универсальный В7-65, ТУ РБ 14559587.038, диапазон измерения силы постоянного тока до 2 А; силы переменного тока до 2 А; сопротивления постоянному току 2 ГОм; постоянного напряжения до 1000 В; переменного напряжения до 700 В

    6.4

    Стандартные образцы состава газовые смеси (ГС) в баллонах под давлением, выпускаемые по ТУ 6-16-2956-92 (технические характеристики ГС приведены в Приложении А)

    Поверочный нулевой газ - воздух марки А, Б, в баллонах под давлением по ТУ 6-21-5-82

    Азот особой чистоты сорт 1, 2 по ГОСТ 9293-74 в баллоне под давлением

    Рабочий эталон 1-го разряда - генератор газовых смесей ГГС ШДЕК.418313.900 ТУ, исполнение ГГС-Р, ГГС-Т или ГГС-К в комплекте с ГС в баллонах под давлением по ТУ 6-16-2956-92 и источниками микропотока по ИБЯЛ.418319.013-95 ТУ

    Комплекс газоаналитический МОГАИ-6 (регистрационный № 19858-00)

    Установка высшей точности "УВТ-Ар" (регистрационный номер № 59-А-89) для получения ПГС AsH3-воздух

    Установка высшей точности "УВТ-Ф" (регистрационный номер № 60-А-89) для получения ПГС РН3-воздух

    Ротаметр РМ-А-0,16 по ГОСТ 13045-81, верхняя граница измерения расхода 0,16 м3/ч

    Вентиль точной регулировки ВТР-1 (или ВТР-1-М160), диапазон рабочего давления (0-150) кгс/см2, диаметр условного прохода 3 мм

    Вентиль трассовый точной регулировки ВТР-4, диапазон рабочего давления (0

    6) кгс/см2, диаметр условного прохода 3 мм

    Редуктор баллонный кислородный одноступенчатый БКО-50-4

    Трубка медицинская поливинилхлоридная (ПВХ) по ТУ6-01-2-120-73, 6^1,5 мм

    Трубка фторопластовая по ТУ 6-05-2059-87, диаметр условного прохода 5 мм, толщина стенки 1 мм

    Насадка для подачи ГС (поставляется изготовителем газоанализаторов)

    Примечания:

    • 1) Все средства поверки должны иметь действующие свидетельства о поверке или аттестации, а ГС в баллонах под давлением - действующие паспорта.

    • 2) Допускается применение других средств поверки, отличных от перечисленных, метрологические характеристики которых не хуже указанных.

    4    Условия поверки

    • 4.1   При проведении поверки должны быть соблюдены следующие условия:

    -     температура окружающего воздуха, °C                                         20 ± 5

    -     относительная влажность окружающего воздуха, %                         от 30 до 80

    -     атмосферное давление, кПа                                            от 84,4 до 106,7

    • 4.2   Напряжение питания постоянного тока, В                                   24,0 ± 1,2

    • 4.3   ГС в баллонах под давлением должны быть выдержаны в помещении, в котором проводит

    ся поверка, в течение 24 ч. Пригодность ГС в баллонах под давлением и источников микропотока должна быть подтверждена паспортами на них.

    • 4.4   Расход ГС, дм3/мин (если не указано иное)

    - для PrimaX I, PrimaX P

    1,0 ± 0,1

    1,5 ± 0,1

    - для PrimaX IR

    5    Подготовка к поверке

    • 5.1   Проверить комплектность газоанализатора в соответствии руководством по эксплуатации

    (при первичной поверке).

    • 5.2   Подготовить газоанализатор к работе в соответствии с требованиями руководства по экс

    плуатации.

    • 5.3   Собрать схему поверки согласно рисунку 1.

    1 - баллон с ГС; 2 - редуктор баллонный; 3 - вентиль точной регулировки; 4 - индикатор расхода (ротаметр); 5 - насадка для подачи ГС; 6 - поверяемый газоанализатор; 7 - источник питания; 8 -вольтметр универсальный.

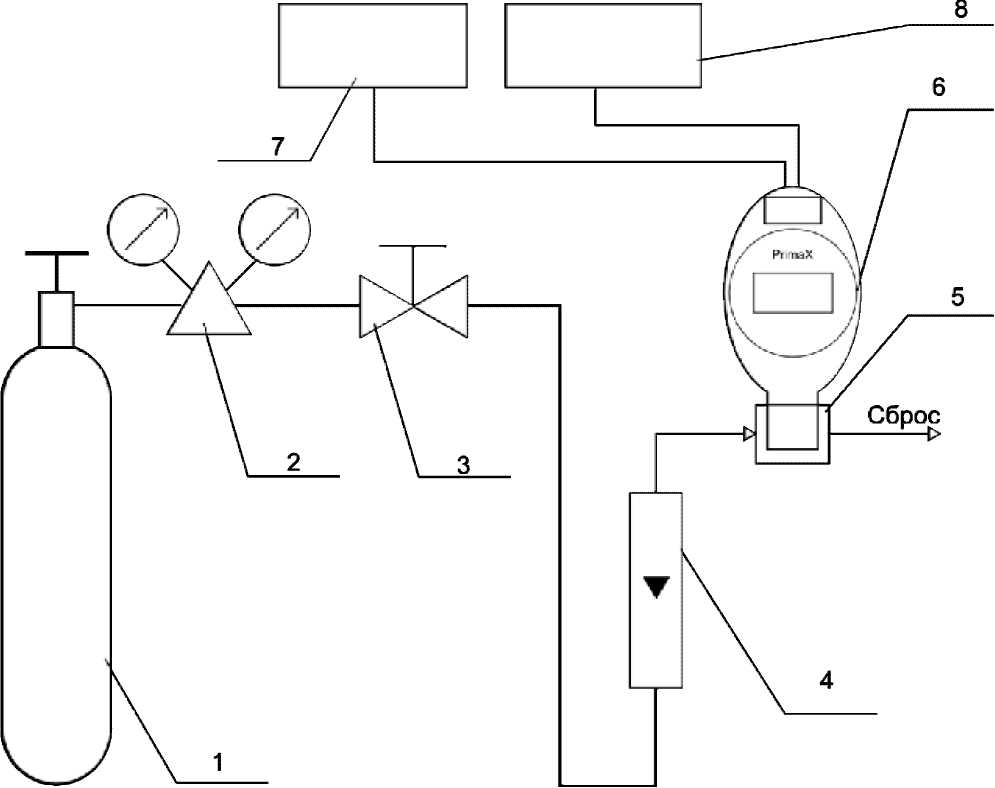

    Рисунок 1 - Схема подачи ГС на газоанализатор при проведении поверки.

    6    Проведение поверки

    • 6.1   Внешний осмотр

    При внешнем осмотре должно быть установлено:

    -     отсутствие механических повреждений (царапин, вмятин и др.), влияющих на работоспо

    собность газоанализатора;

    -     наличие маркировки газоанализатора согласно требованиям соответствующих руководств

    по эксплуатации;

    -     исправность органов управления и настройки .

    Газоанализатор считается выдержавшим внешний осмотр удовлетворительно, если он соответствует перечисленным выше требованиям.

    • 6.2   Опробование

    Проверка функционирования газоанализатора проводится автоматически при включении электрического питания в порядке, описанном в руководствах по эксплуатации.

    Результат проверки функционирования газоанализатора считают положительным, если газоанализаторы переходят в режим измерений и отсутствует сигнализация об отказах.

    • 6.3   Подтверждение соответствия программного обеспечения

    Подтверждение соответствия ПО газоанализаторов проводится путем проверки соответствия ПО газоанализаторов тому ПО, которое было зафиксировано (внесено в банк данных) при испытаниях в целях утверждения типа газоанализаторов.

    Для проверки соответствия ПО выполняют следующие операции:

    - проводят визуализацию идентификационных данных ПО газоанализатора (отображение номера версии ПО на дисплее при включении);

    - сравнивают полученные данные с идентификационными данными, установленными при проведении испытаний в целях утверждения типа и указанными в Описании типа газоанализаторов (приложение к Свидетельству от утверждении типа).

    Результат проверки соответствия программного обеспечения считают положительным, если номер версии, отображающийся на дисплее газоанализатора, не ниже указанного в Описании типа.

    • 6.4   Определение метрологических характеристик

    6.4.1 Определение основной погрешности газоанализатора

    Определение основной погрешности газоанализатора проводится по схеме рисунка 1 в следующей последовательности:

    • 1) На вход газоанализатора подают ГС в последовательности:

    • - №№ 1 - 2 - 3 - 2 - 1 - 3 (при первичной поверке) или №№ 1 - 2 - 3 (при периодической) -для тех газоанализаторов, определяемых компонентов и диапазонов измерений, для которых в таблицах А.1 - А.3 Приложения А указаны три точки поверки;

    • - №№ 1 - 2 - 3 - 4 - 3 - 1 - 4 (при первичной поверке) или №№ 1 - 2 - 3 - 4 (при периодической) - для тех газоанализаторов, определяемых компонентов и диапазонов измерений, для которых в таблице А.2 Приложения А указаны четыре точки поверки.

    Время подачи ГС не менее 3^Т0,9 ном для соответствующего исполнения газоанализатора, определяемого компонента и диапазона измерений.

    • 2) Фиксируют установившиеся показания газоанализатора при подаче каждой ГС по показаниям дисплея (при наличии) и измерительного прибора, подключенного к аналоговому выходу газоанализатора;

    • 3) Результат измерений содержания определяемого компонента Ci , объемная доля, % (млн-1), массовая концентрация, мг/м3, или довзрывоопасная концентрация, % НКПР, по значению выходного токового сигнала (4-20) мА рассчитывают по формуле

    Ci = 16• (Ii -4)’                                        (1)

    16

    где    I i    - установившееся значение выходного токового сигнала при подаче i-ой ГС, мА;

    СВ - значение содержания определяемого компонента, соответствующее верхней границе диапазона измерений, объемная доля, % (млн-1), массовая концентрация, мг/м3, или довзры-воопасная концентрация, % НКПР.

    • 4) Значение основной абсолютной погрешности газоанализатора D , объемная доля, % (млн-1), массовая концентрация, мг/м3, или довзрывоопасная концентрация, % НКПР, рассчитывают по формуле

    D = С - Сд

    (2)

    i д

    где    C - выходной сигнал газоанализатора при подаче i-й ГС, объемная доля определяемого

    компонента, % (млн-1), массовая концентрация, мг/м3, или довзрывоопасная концентрация, % НКПР;

    Сд - действительное значение концентрации определяемого компонента в i-й ГС, объемная доля, % (млн-1), массовая концентрация, мг/м3, или довзрывоопасная концентрация, % НКПР.

    • 5) Значение основной относительной погрешности газоанализатора d , %, рассчитывают по формуле

    d = С - Сд .100                                     (3)

    С

    д

    Результат испытания считают положительными, если основная погрешность газоанализатора во всех точках поверки, рассчитанная по формулам (2) и (3), не превышает пределов, указанных в таблицах Б.1 - Б.3 Приложения Б.

    • 6.4.2 Определение вариации выходного сигнала

    Определение вариации выходного сигнала допускается проводить одновременно с определением основной погрешности по п.п. 6.4.1 при подаче:

    • - ГС № 2 - для тех газоанализаторов, определяемых компонентов и диапазонов измерений, для которых в таблицах А.1 - А.3 Приложения А указаны три точки поверки;

    • - ГС № 3 - для тех газоанализаторов, определяемых компонентов и диапазонов измерений, для которых в таблице А.2 Приложения А указаны четыре точки поверки.

    Вариацию выходного сигнала газоанализаторов, в долях от пределов допускаемой основной абсолютной погрешности, по измерительным каналам, для которых нормированы пределы допускаемой основной абсолютной погрешности, рассчитывают по формуле:

    C Б  C М

    C2(3) — C2(3)

    (4)

    где    C2((3), С2М3) - результат измерений содержания определяемого компонента при подходе к

    точке поверки 2 (3) со стороны больших и меньших значений, объемная доля определяемого компонента, % (млн-1), массовая концентрация определяемого компонента, мг/м3, довзрывоопасная концентрация определяемого компонента, % НКПР;

    D0       - пределы допускаемой основной абсолютной погрешности газоанализатора по

    поверяемому измерительному каналу, объемная доля определяемого компонента, % (млн-1), массовая концентрация определяемого компонента, мг/м3, довзрыво-опасная концентрация определяемого компонента, % НКПР.

    Вариацию выходного сигнала газоанализаторов, в долях от пределов допускаемой основной относительной погрешности, по измерительным каналам, для которых нормированы пределы допускаемой основной относительной погрешности, рассчитывают по формуле:

    C Б  с М

    UD = C2(3) - C2(3) _                                               (5)

    D      Cg • d0          ’

    где   d0       - пределы допускаемой основной относительной погрешности газоанализатора

    по поверяемому измерительному каналу, %.

    Результат испытания считают положительным, если вариация выходного сигнала газоанализатора по всем измерительным каналам не превышает 0,3 в долях от пределов допускаемой основной погрешности.

    • 6.4.3 Определение времени установления выходного сигнала

    Допускается проводить определение времени установления выходного сигнала одновременно с определением основной погрешности по п. 6.4.1 и в следующем порядке:

    • 1) на вход газоанализатора подают ГС №3, фиксируют установившиеся показания газоанализатора;

    • 2) вычисляют значение, равное 0,9 установившихся показаний газоанализатора;

    • 3) подают на вход газоанализатора ГС № 1, фиксируют нулевые показания газоанализатора;

    • 4) подают на вход газоанализатора ГС № 3, включают секундомер и фиксируют время достижения значения, рассчитанного в п. 2).

    Результаты испытания считают положительными, если полученные значения времени установления показаний не превышает пределов, указанных в таблицах Б1 - Б.3 Приложения Б.

    7    Оформление результатов поверки

    • 7.1   Результаты поверки оформляются протоколом произвольной формы.

    • 7.2   Положительные результаты первичной и периодической поверок оформляются свидетельством о поверке установленной формы по ПР 50.2.006-94.

    • 7.3   На оборотной стороне свидетельства о поверке должны быть указаны следующие данные:

    • - наименование нормативного документа, в соответствии с которым проведена поверка;

    • - результаты внешнего осмотра;

    • - результаты опробования;

    • - результаты подтверждения соответствия программного обеспечения;

    • - результаты определения метрологических характеристик с указанием максимальных значений погрешности, полученных в ходе поверки;

    • - основные средства поверки;

    • - условия, при которых проведена поверка;

    • - подпись поверителя.

    • 7.4   При отрицательных результатах поверки газоанализатор не допускают к применению и выдают извещение о непригодности установленной формы по ПР 50.2.006-94.

    Приложение А

    (обязательное)

    Технические характеристики ГС, используемых для поверки газоанализаторов PrimaX I, PrimaX P, PrimaX IR

    Таблица А.1 - Технические характеристики ГС для поверки газоанализаторов исполнения PrimaX P с термокаталитическими сенсорами

    Определяемый компонент

    Диапазон измерений объемной   доли
