УТВЕРЖДАЮ

Заместитель директора

ФГУП «ВНИИМС»

Н.В. Иванникова

метрологии

ПРЕОБРАЗОВАТЕЛИ НАПРЯЖЕНИЯ ПОСТОЯННОГО И ПЕРЕМЕННОГО ТОКА MSV

Методика поверки

л

г. Москва 2016

Настоящая методика поверки распространяется на преобразователи напряжения постоянного и переменного тока MSV (далее преобразователи), изготавливаемые фирмой «Mors Smitt B.V.». Нидерланды, и устанавливает методы и средства первичной и периодической поверок.

На поверку представляется преобразователь, укомплектованный в соответствии с руководством по эксплуатации, и комплект следующей технической и нормативной документации:

  • - руководство по эксплуатации РЭ;

  • - методика поверки.

Интервал между поверками - 2 года.

1 НОРМАТИВНЫЕ ССЫЛКИ

РМГ 51-2002 «ГСИ. Документы на методики поверки средств измерений. Основные положения»;

Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке, утвержден Приказом Минпромторга России от 02.07.2015 г. № 1815;

ПР 50.2.012-94 «ГСИ. Порядок аттестации поверителей средств измерений»;

ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения»;

ГОСТ Р 8.736-2011 «ГСИ. Измерения прямые многократные. Методы обработки результатов измерений. Основные положения»;

ГОСТ 12.3.019-80 «Система стандартов безопасности труда. Системы вентиляционные. Методы аэродинамических испытаний»;

ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности»;

«Правила по охране труда при эксплуатации электроустановок» 04.08.2014 г.;

«Правила эксплуатации электроустановок потребителей», утвержденных Главгосэнергонадзором.

2 ОПЕРАЦИИ ПОВЕРКИ
  • 2.1 Поверка проводится в объеме и в последовательности, указанной в таблице 1.

Таблица 1 - Перечень операций при первичной и периодических поверках устройства

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

8.1

Да

Да

2 Определение основной относительной погрешности коэффициента масштабного преобразования

8.2

Да

Да

3 СРЕДСТВА ПОВЕРКИ
  • 3.1 При проведении поверки устройства должны применяться основные и вспомогательные средства, указанные в таблице 2.

    Таблица 2 - Основные средства поверки

    Наименование

    Требуемые технические характеристики

    Рекомендуемый тип

    Количество

    Номер пункта методики поверки

    Диапазон измерения

    Погрешность или класс точности

    1

    2

    3

    4

    5

    6

    Универсальный калибратор

    до 1000 В

    0.5Гц ... 10

    МГц

    0.025%

    0.0025%

    Fluke 9100

    1

    8.2

    Образцовый трансформатор напряжения

    до 40 кВ

    ±0.02 %

    NVRD40

    1

    8.2

    Делитель напряжения:

    до 100 кВ

    ±0.1 %

    ДН-400

    1

    8.2

    Вольтметр универсальный цифровой

    до 600 В до 100 мА

    ±0,012%

    ±0.05 %

    GDM-

    78255А

    1

    8.2

    Испытательный аппарат

    до 10 кВ

    ±3.0 %

    АИД-70М

    1

    8.2

  • 3.2 Для проведения поверки допускается применение других средств, не приведенных в таблице 2. при условии обеспечения ими необходимой точности измерений.

  • 3.3 Контрольно-измерительная аппаратура и средства поверки, применяемые при поверке, должны обеспечивать требуемую точность и иметь действующие свидетельства о поверке или калибровке, или аттестаты.

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1 К проведению поверки допускаются лица, аттестованные в качестве поверителей средств измерения электрических величин.

  • 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право проведения работ в электроустановках с квалификационной группой по электробезопасности не ниже IV.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки должны соблюдаться требования ГОСТ 12.2.007.0-75. ГОСТ 12.3.019-80, «Правила по охране труда при эксплуатации электроустановок», «Правил эксплуатации электроустановок потребителей», утвержденных Главгосэнергонадзором.

Должны быть также обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки.

6 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ

6.1 Поверка преобразователей должна проводиться в нормальных условиях согласно ГОСТ 22261:

  • • температура окружающей среды. °C

  • • атмосферное давление. кПа

  • • относительная влажность воздуха. %

от 15 до 25; от 84 до 106: от 30 до 80.

  • 6.2 Напряжение питающей сети переменного тока частотой 50 Гц. действующее значение напряжения 220 В. Допускаемое отклонение от нормального значения при поверке ± 4.4 В. Коэффициент искажения синусоидальности кривой напряжения не более 5 %. Остальные характеристики сети переменного тока должны соответствовать ГОСТ 321442013.

7 ПОДГОТОВКА К ПОВЕРКЕ
  • 7.1  Средства поверки должны быть подготовлены к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.

  • 7.2 До проведения поверки поверителю надлежит ознакомиться с эксплуатационной документацией на преобразователь и входящих в его комплект компонентов.

  • 8 МЕТОДЫ ПОВЕРКИ

8.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие поверяемого устройства следующим требованиям:

  • -    комплектность должна соответствовать данным, приведенным в руководстве по эксплуатации;

все разъемы, клеммы и измерительные провода не должны иметь повреждений, следов окисления и загрязнений;

  • -   маркировка и функционазьные надписи должны читаться и восприниматься однозначно;

  • -    наружные поверхности корпуса, разъемы, соединительные кабели и органы управления не должны иметь механических повреждений и деформаций, которые могут повлиять на работоспособность прибора;

При несоответствии по вышеперечисленным позициям преобразователь бракуется и направляется в ремонт.

8.2 Определение основной относительной погрешности коэффициента масштабного преобразования
  • 8.2.1 Измерения напряжения до 1000 В.

    • 8.2.1.1 Соберите схему, приведенную на рис.1.

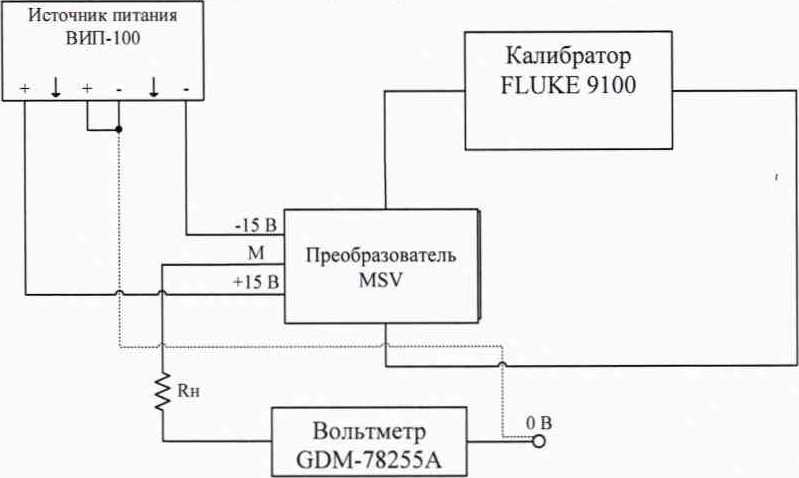

Рисунок 1 - Схема определения основной относительной погрешности коэффициента масштабного преобразования до 1000 В

  • 8.2.1.2 Включите приборы. Установите на выходе источника питания ВИП-100 напряжение ±24 В. Калибратор FLUKE 9100 переведите в режим работы напряжения переменного тока.

  • 8.2.1.3 Подайте последовательно с калибратора FLUKE 9100 напряжение, равное 0.1-(UHOM), 0.25-(U„OM), 0.5-(UHom), 0.75-(U1IOM). 1.0-(Uhom) или 1000 В. если какая то из ступеней напряжения превышаетиапряжение 1000 В.

  • 8.2.1.4 Показания на выходе калибратора FLUKE 9100 (U,) и преобразователя MSV (Imsv) занесите в таблицу 3.

  • 8.2.1.5 Отключите высокое напряжение.

  • 8.2.1.6 Переведите калибратор FLUKE 9100 в режим работы постоянного напряжения.

  • 8.2.1.7 Повторите операции по п.п. 8.2.1.2 - 8.2.1.5.

Таблица 3 - Результаты измерения

и„в

Imsv, мА

3msv, %

Переменное напряжение

1

Постоянное напряжение

Где:

U, - показания на выходе калибратора FLUKE 9100, В:

Imsv - показания на выходе испытываемого преобразователя MSV;

8msv - основная относительной погрешности коэффициента масштабного преобразования испытываемого преобразователя MSV. вычисляемая по формуле:

5msv=1 00(U,Mk /Imsv -UIIOM5oru /50)/ (UHOM5oru /50)       (1)

где Мк - масштабный коэффициент преобразования образцового оборудования, при работе с калибратором он равен 1.

  • 8.2.2 Измерения напряжения свыше 1000 В.

    • 8.2.2.1 Соберите схему, приведенную на рис.2.

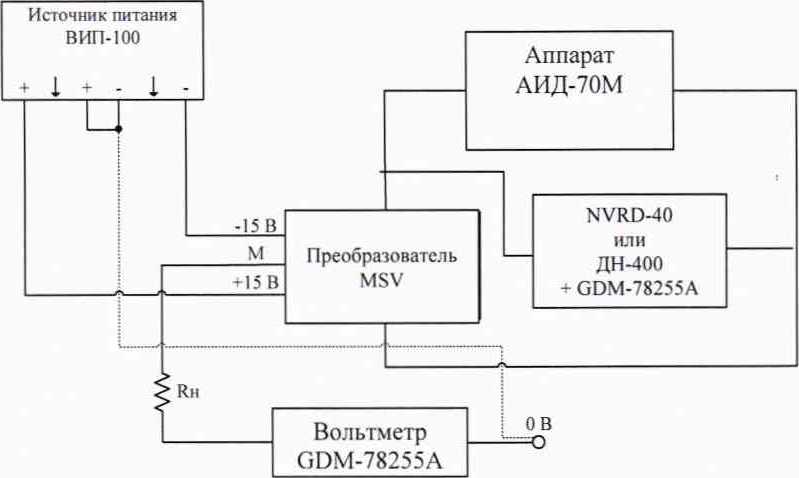

      Рисунок 2-Схема определения основной относительной погрешности коэффициента масштабного преобразования свыше 1000 В

    • 8.2.2.2 Включите приборы. Установите на выходе источника питания ВИП-100 напряжение ±24 В. Аппарат АИД-70М переведите в режим работы напряжения переменного тока.

    • 8.2.2.3 Подайте последовательно с аппарата АИД-70М напряжение, равное 0.1-(UHOm). 0,25-(UHom), 0.5-(Uhom). 0.75-(UHOM). 1,0-(U„om).

    • 8.2.2.4 Показания на выходе трансформатора напряжения NVRD-40 (1Д) и преобразователя MSV (Imsv) занесите в таблицу 3.

    • 8.2.2.5 Отключите высокое напряжение.

    • 8.2.2.6 Переведите аппарат АИД-70М в режим постоянного напряжения.

    • 8.2.2.7 Вместо трансформатора NVRD-40 используйте делитель напряжения ДН-400. Повторите операции по п.п. 8.2.2.2 - 8.2.2.5.

8.3 Результаты испытаний считаются удовлетворительными, если 5msv < ±0.7 %. для преобразователей с основной относительной погрешностью коэффициента масштабного преобразования ±0,7 %, и если 8msv < ±1.0 %. для преобразователей с основной относительной погрешностью коэффициента масштабного преобразования ±1,0 %.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1 Положительные результаты поверки оформляются свидетельством о поверке согласно требованиям нормативных документов (НД) Федерального агентства по техническому регулированию и метрологии.

  • 9.2 Допускается вместо оформления свидетельства о поверке на корпус устройства наносить оттиск поверительного клейма (пломбы) таким образом, чтобы гарантировалась невозможность вскрытия корпуса без нарушения целостности оттиска, а в паспорте в разделе «Поверка изделия в эксплуатации» наносить подпись поверителя и оттиск поверительного клейма.

  • 9.3 При отрицательных результатах свидетельство о поверке не выдается, ранее выданное свидетельство о поверке аннулируется, запись о поверке в паспорте на устройство гасится и выдается извещение о непригодности согласно требованиям НД Федерального

    Киселев В.В.

    Леонов А.В.

агентства по техническому регулированию и метрологии.

Начальник отдела 206.1

ФГУП «ВНИИМС»

Научный сотрудник отдела 206.1

ФГУП «ВНИИМС»
