Государственная система обеспечения единства измерений Газоанализаторы ГСВ-1

Методика поверки

МП 242-112-2021

в области ф ФГУП "

И.о. руководителя научно-исследовательского отдела осут^рртвенных эталонов к>э^хи><ических измерений M/0M. Д.И. Менделеева" А.В. Колобова

дущий инженер

А.Л. Матвеев

г. Санкт-Петербург 2021 г.

1 Общие положения

Настоящая методика поверки распространяется на газоанализаторы ГСВ-1 (в дальнейшем -газоанализаторы), выпускаемые ООО «НПП Петролайн-А», Россия и устанавливает методы их первичной поверки при вводе в эксплуатацию и после ремонта, периодической поверки в процессе эксплуатации.

Настоящая методика поверки распространяется только на газоанализаторы, вводимые в эксплуатацию после приказа о внесении изменений в описание типа, влияющих на метрологические характеристики об утверждении типа’\

Настоящая методика поверки должна обеспечивать прослеживаемость к государственному первичному эталону единиц молярной доли, массовой доли и массовой концентрации компонентов в газовых и газоконденсатных средах ГЭТ 154-2019.

Метод, обеспечивающий реализацию методики поверки - непосредственное сличение поверяемого средства измерений с эталоном той же единицы величины.

Методикой поверки предусмотрена возможность проведения поверки отдельных измерительных каналов газоанализаторов исполнения ГСВ-1 К из состава средства измерений.

2 Перечень операций поверки средства измерений

2.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта ме-тодики поверки

Проведение операции при поверке

первичной поверке

периодической поверке

1 Внешний осмотр

7

да

да

2 Подготовка к поверке и опробование средства измерений

8

да

да

3 Проверка программного обеспечения

9

да

да

4 Определение метрологических характеристик

10

4.1 Определение основной погрешности

10.1

да

да

4.2 Определение вариации показаний

10.2

да

нет

4.3 Определение времени установления показаний

10.3

да

нет

  • 2.2 Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшая поверка прекращается.

3 Требования к условиям проведения поверки
  • 3.1 При проведении поверки должны быть соблюдены следующие условия: температура окружающего воздуха, °C относительная влажность окружающего воздуха, % атмосферное давление, кПа расход ГС, дм^/мин напряжение питания постоянным током, В

    20 ±5

    от 30 до 80 от 97,3 до 105,3

    0,45 ± 0,05 15±1,5

4 Требования к специалистам, осуществляющим поверку
  • 4.1 К работе с газоанализаторами и проведению поверки допускаются лица, ознакомленные с ГОСТ 13320-81, Приказом Госстандарта № 2315 от 31.12.2020 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах», эксплуатационной документацией на газоанализаторы, имеющие квалификацию не ниже инженера и прошедшие инструктаж по охране труда.

При использовании настоящей методики поверки рекомендуется проверить даты соответствующих приказов на сайте Федерального агентства по техническому регулированию и метрологии.

5 Метрологические и технические требования к средствам поверки

5.1 При проведении поверки применяют средства, указанные в таблице 2.

Таблица 2 - Средства поверки

Номер пункта методики поверки

Наименование эталонного средства измерений, стандартного образца, средства измерений или вспомогательного технического средства, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики

8, 9, 10

Психрометр аспирационный М-34-М, ТУ 52.07-(ГРПИ.405 132.001)-92, диапазон относительной влажности от 10 до 100 % при температуре от 5 до 4О’С

Термометр ртутный стеклянный лабораторный ТЛ-4, ТУ 25-2021.003-88, ГОСТ 28498-90, диапазон измерений от 0 до 55’ С, цена деления 0,1 ’С, погрешность ±0,2 ’С

Секундомер СОСпр, ТУ 25-1894.003-90, погрешность ± 0,2 с

Барометр-анероид контрольный М-67 ТУ 2504-1797-75, диапазон измерений давления от

610 до 790 мм рт.ст., пределы допускаемой абсолютной погрешности ±0,8 мм рт.ст.

Источник питания постоянного тока Б5-48. Диапазон напряжения (0-50) В, ток (0-2) А

Вольтметр цифровой универсальный В7-65, ТУ РБ 14559587.038, диапазон измерения силы постоянного тока до 2 А; силы переменного тока до 2 А; сопротивления постоянному току 2 ГОм; постоянного напряжения до 1000 В; переменного напряжения до 700 В

10

Ротаметр РМ-А-0,063Г УЗ, ГОСТ 13045-81, верхняя граница диапазона измерений объемного расхода 0,063 м^/ч, класс точности 4*

Вентиль точной регулировки ВТР-1 (или ВТР-1-М160), диапазон рабочего давления (0-150) кгс/см^, диаметр условного прохода 3 мм*

Редуктор кислородный баллонный одноступенчатый БКО-50-4, наибольшее давление газа на входе 20 МПа*

Трубка медицинская поливинилхлоридная (ПВХ) по ТУ6-01-2-120-73, 6x1,5 мм*

Трубка фторопластовая по ТУ 6-05-2059-87, диаметр условного прохода 5 мм, толщина стенки 1 мм*

Поверочный нулевой газ (ПНГ) - воздух марка А по ТУ 6-21-5-82 в баллонах под давлением

Стандартные образцы газовых смесей в баллонах под давлением (характеристики приведены в Приложении А)^

Примечания:

  • 1) все средства поверки, кроме отмеченных знаком «*», должны иметь действутощие свидетельства О поверке, стандартные образцы состава в баллонах под давлением - действующие паспорта.

  • 2) допускается использование других средств поверки, обеспечивающих определение метрологических характеристик поверяемых газоанализаторов с требуемой точностью

  • 3) Изготовители и поставщики ГС - предприятия-производители стандартных образцов состава газовых смесей, прослеживаемых к государственному первичному эталону единиц молярной доли, массовой доли и массовой концентрации компонентов в газовых и газоконденсатны.х средах ГЭТ 154-2019.

2 Допускается использование стандартных образцов состава газовых смесей (ГС), не указанных в настоящей методике поверки, при выполнении следующих условий:

  • - номинальное значение содержания определяемого компонента в ГС должно соответствовать указанному для соответствующей ГС из приложения А;

  • - отнощение погрешности, с которой устанавливается содержание компонента в ГС к пределу допускаемой основной погрешности поверяемого газоанализатора, должно быть не более 1/3.

6 Требования по обеспечению безопасности проведения поверки
  • 6.1 Помещение, в котором проводят поверку, должно быть оборудовано вытяжной вентиляцией.

  • 6.2 Концентрации вредных компонентов в воздухе рабочей зоны должны соответствовать требованиям ГОСТ 12.1.005-88.

  • 6.3 Должны выполняться требования охраны труда для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.

  • 6.4 При работе с чистыми газами и газовыми смесями в баллонах под давлением соблюдают требования Федеральных норм и правил в области промышленной безопасности «Правила промышленной безопасности при использовании оборудования, работающего под избыточным давлением», утвержденных приказом Федеральной службы по экологическому, технологическому и атомному надзору от 15.12.2020 г. № 536.

  • 6.5 Не допускается сбрасывать ГС в атмосферу рабочих помещений.

7 Внешний осмотр

При внешнем осмотре должно быть установлено:

отсутствие механических повреждений (царапин, вмятин и др.), влияющих на работоспособность газоанализатора;

наличие маркировки газоанализатора согласно требованиям эксплуатационной доку'мента-цией;

исправность органов управления и настройки.

Газоанализатор считается выдержавшим внешний осмотр удовлетворительно, если он соответствует перечисленным выше требованиям.

8 Подготовка к поверке н опробование средства измерений
  • 8.1 Перед проведением поверки следует:

  • - проверить комплектность газоанализатора в соответствии с эксплуатационной документацией -при первичной поверке;

  • - подготовить газоанализатор к работе в соответствии с эксплуатационной документацией;

  • - выдержать средства поверки и поверяемые газоанализаторы в помещении, в котором будет проводиться поверка, в течение не менее 24 ч.

  • 8.2 Опробование

При опробовании проводится общая проверка функционирования газоанализатора в порядке, описанном ниже.

Подайте на газоанализатор электрическое питание, при этом должны засветиться светодиоды и включиться дисплей трансмиттера.

По окончании режима прогрева на дисплее трансмиттера установятся показания, отобразится химическая формула измеряемого газа (CH4/H2S/C3H8) и на аналогово.м выходе газоанализатора появится соответствующий унифицированный сигнал (4-20 мА).

Результаты опробования считают положительньгми, если по окончании времени прогрева отсутствует информация об отказах, газоанализатор переходит в режим измерений (на дисплее трансмиттера отображается измерительная информация, на аналоговом выходе имеется унифицированный сигнал (4-20 мА)).

9 Проверка программного обеспечения
  • 9.1 Подтверждение соответствия программного обеспечения (ПО) газоанализаторов проводится путем проверки соответствия ПО газоанализаторов, представленных на поверку, тому ПО, которое было зафиксировано (внесено в банк данных) при испытаниях в целях утверждения типа.

  • 9.2 Для проверки соответствия ПО выполняют следующие операции:

- проводят визуализацию идентификационных данных ПО газоанализатора: отображение номера версии ПО на вкладке в меню «Информация».

  • - сравнивают полученные данные с идентификационными данными, установленными при проведении испьпаний в целях утверждения типа и указанными в Описании типа газоанализаторов (приложение к Свидетельству об утверждении типа).

  • 9.3 Результат подтверждения соответствия ПО считают положительным, если идентификационные данные соответствуют указанным в Описании типа газоанализаторов.

10 Определение метрологических характеристик
  • 10.1 Определение основной погрешности

Определение основной погрешности газоанализатора проводить в следующем порядке: Собрать схему поверки, приведенную на рисунке 1.

  • 1) С помощью насадки подать на вход газоанализатора ГС (Приложение А, в соответствии с установленным преобразователем) с расходом (0,45±0,05) дм^ / мин в последовательности:

  • - при первичной поверке:

-№ 1 - 2- 3- 4- 3- 2-1-4 (для газоанализаторов определяемым компонентом сероводород),

-№1-2-3-2-1-3 (для остальных газоанализаторов);

  • - при периодической поверке:

  • - № 1 - 2 - 3 - 4 (для газоанализаторов определяемым компонентом сероводород),

  • - № 1 - 2 - 3 (для остальных газоанализаторов).

Время подачи ГС не менее утроенного Тод.

2)

Зафиксировать установившиеся значения показаний газоанализатора:

  • - цифровому дисплею газоанализатора;

  • - по измерительному прибору, подключенному к аналоговому выходу газоанализатора. Результат измерений содержания определяемого компонента С,, объемная доля, %

    3)

    (млн*’), или довзрывоопасная концентрация, % НКПР, или массовая концентрация, мг/м^, по значению выходного токового сигнала (4-20) мА рассчитывают по формуле

(1)

где 1,

Cs

  • - установившееся значение выходного токового сигнала при подаче i-ой ГС, мА;

  • - значение содержания определяемого компонента, соответствующее верхней границе диапазона показаний, объемная доля, % (млн*’), или довзрывоопасная концентрация, % НКПР, или массовая концентрация, мг/м^.

4) Значение основной абсолютной погрешности газоанализатора А, объемная доля определяемого компонента, % (млн*’), или довзрывоопасная концентрация, % НКПР, или массовая концентрация, мг/м^, для диапазонов в которых нормированы пределы допускаемой основной абсолютной погрешности, рассчитывают по формуле

A = C,-Q

(2)

где С, - показания газоанализатора при подаче i-й ГС, объемная доля определяемого компонента, % (млн*’), или довзрывоопасная концентрация, % НКПР, или массовая концентрация, мг/м^;

- действительное значение концентрации определяемого компонента в i-й ГС, объемная доля, % (млн*’), или довзрывоопасная концентрация, % НКПР, или массовая концентрация, мг/м^.

Значение основной относительной погрешности газоанализатора 3, %, для диапазонов в которых нормированы пределы допускаемой основной относительной погрешности, рассчитывают по формуле

  • 5 - насадка для подачи ГС;

  • 6 - газоанализатор;

  • 7 - вольтметр цифровой универсальный;

  • 1 - баллон с ГС

  • 2 - редуктор баллонный;

  • 3 - вентиль точной регулировки;

  • 4 - индикатор расхода (ротаметр);

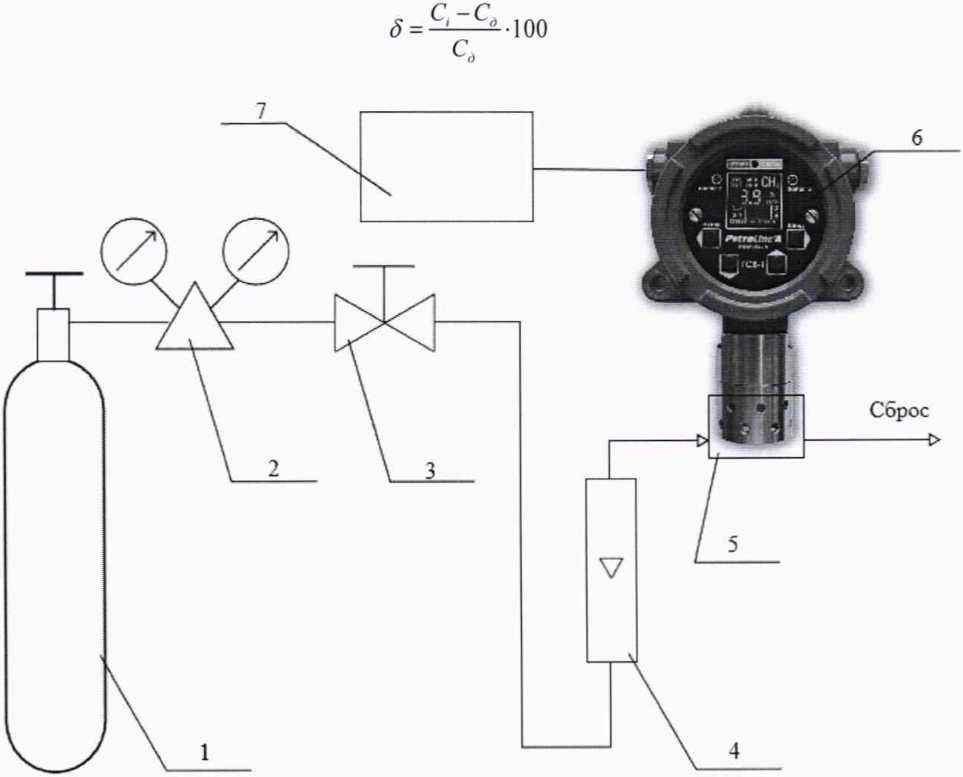

Рисунок 1 - Схема подачи ГС при проведении поверки газоанализаторов

  • 10.2 Определение вариации показаний

Определение вариации показаний проводится при первичной поверке для всех газоанализаторов.

Определение вариации показаний допускается проводить одновременно с определением основной погрешности по п. 6.4.1 .при подаче ГС № 3 для газоанализаторов с определяемым компонентом сероводород (ГС № 2 для остальных газоанализаторов)

Вариацию показаний газоанализаторов, в долях от пределов допускаемой основной абсолютной погрешности, рассчитывают по формуле

До

(4)

где        С2*,С2 -результат измерений содержания определяемого компонента при

подходе к точке поверки 2 со стороны больших и меньших значений, объемная доля определяемого компонента, %, или довзрывоопасная концентрация, % НКПР;

Aq - пределы допускаемой основной абсолютной погрешности поверяемого газоанализатора, объемная доля определяемого компонента, %, или довзрывоопасная концентрация, % НКПР.

Вариацию показаний газоанализаторов, в долях от пределов допускаемой основной относительной погрещности, рассчитывают по формуле

у            .100,

(5)

где        Cf-результат измерений содержания определяемого компонента при

подходе к точке поверки 3 со стороны больщих и меньщих значений, объемная доля определяемого компонента, млн’*, или массовая концентрация, мг/м^;

Sq - пределы допускаемой основной относительной погрещности газоанализато-pa, %.

  • 10.3 Определение времени установления показаний

Определение времени установления показаний проводят в следующем порядке:

а) с помощью насадки на вход газоанализатора подать ГС № 4 для газоанализаторов с определяемым компонентов сероводород (ГС № 3 для остальных газоанализаторов), зафиксировать установивщееся значение показаний газоанализатора;

б) вычислить значение, равное 0,9 от установивщихся показаний газоанализатора;

в) подают на вход газоанализатора ГС № 1, фиксируют установивщиеся показания газоанализатора. Отклонение от нулевых показаний должно быть не более 0,5 в долях от предела допускаемой основной абсолютной погрещности;

г) подают на вход газоанализатора ГС № 4(ГС № 3), включают секундомер и фиксируют время достижения значения, рассчитанного в п. б).

11 Подтверждение соответствия средства измерений метрологическим требованиям
  • 11.1 Результат определения основной погрещности газоанализатора считают положительным если:

  • - основная погрещность газоанализатора во всех точках поверки не превыщает пределов, указанных в Приложении Б;

  • - показания цифрового дисплея газоанализатора, и показания, рассчитанные по значениям аналогового выхода, различаются между собой не более чем на 0,2 в долях от пределов допускаемой основной погрещности.

  • 11.2 Результат определения вариации показаний считают положительным, если вариация показаний газоанализатора не превыщает 0,5 в долях от пределов допускаемой основной погрещности.

  • 11.3 Результат определения времени установления показаний считают положительным, если полученные значения времени установления показаний не превыщают, с:

    45

    30

  • - для метана и пропана

  • - для сероводорода

12 Оформление результатов поверки
  • 12.1 При проведении поверки оформляют протокол результатов поверки.

  • 12.2 Газоанализаторы, удовлетворяющие требованиям настоящей методики поверки, признают годными к применению, вносят результаты поверки в Федеральный информационный фонд по обеспечению единства измерений, по требованию владельца газоанализатора выдают свидетельство о поверке установленной формы.

При отрицательных результатах поверки вносят результаты поверки в Федеральный информационный фонд по обеспечению единства измерений, по требованию владельца выдают извещение о непригодности установленной формы, с указанием причин непригодности.

Знак поверки наносится на свидетельство о поверке (при его наличии).

Приложение А

(обязательное)

Технические характеристики ГС, необходимых для проведения поверки газоанализаторов ГСВ-1 Таблица А.1 - Технические характеристики ГС для поверки газоанализаторов

Определяемый компонент

Диапазон измерений содержания определяемо-го компонента

Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения

Пределы допускаемой погрешности

№ по реестру

ГС №1

ГС №2

ГС №3

ГС №4

Метан (СН4)

От 0 до 2,2 % (от 0 до 50 % НКПР)

ПНГ-воздух

Марка Б по

ТУ 6-21-5-85

1,1 % ±

7 % отн.

2,05 % ±

7 % отн.

±2,5  %

отн.

ГСО 10532-2014 (метан -воздух)

Пропан (СзН8)

От 0 до 0,85 %

(от 0 до 50 %

НКПР)

ПНГ-воздух

Марка Б по

ТУ 6-21-5-85

0,425 % ±7%

отн.

±4%

отн.

ГСО 10541-2014 (пропан - воздух)

0,79 %±

7 % отн.

±2%

отн.

ГСО 10540-2014 (пропан - воздух)

Сероводород (H2S)

от 0 до 40 мг/м^

(от 0 до 28,3 млн*’)

ПНГ-воздух

Марка А по

ТУ 6-21-5-85

0,00058 % ± 20

% отн.

(8,2

мг/м^)

± 4 %

отн.

ГСО 10537-2014 (сероводород - воздух)

0,0014

% ± 10 % отн.

(19,8

мг/м^)

0,00257 ± 10 %

отн.

(36,3

мг/м^)

± 5 % отн.

ГСО 10537-2014 (сероводород - воздух)

Примечания:

  • 1) Изготовители и поставщики стандартных образцов газовых смесей должны быть прослеживаемы к государственному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2019.

  • 2) Пересчет значений содержания определяемого компонента, выраженных в единицах массовой концентрации, в объемную долю, проведен для нормальных условий 20 °C, 760 мм рт.ст.

  • 3) Поверочный нулевой газ (ПНГ) - воздух марки А, Б в баллонах под давлением, выпускаемый по ТУ 6-21-5-82.

Пересчет значений концентрации определяемого компонента, выраженной в объемных долях, %, в значения довзрывоопасной концентрации, % НКПР, проводится с использованием данных ГОСТ Р МЭК 60079-20-1-2011.

Приложение Б

(обязательное) Метрологические характеристики газоанализаторов

Таблица Б.1 - Метрологические характеристики газоанализаторов

Определяемый компонент ! исполнение газоанализатора

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной   погрешно

сти’^

Наимень ший разряд индикации

Предел допускаемого времени установления показаний по уровню 0,9, То.9д, с

абсолютной

относительной, %

Метан (СНд)    !

ГСВ-1И

от 0 до 4,4 % (от 0 до 100 % НКПР)

от 0 до 2,2 %

(от 0 до 50 %

НКПР)

±0,22 % (±5    %

НКПР)

0,01 % (0,1 % НКПР)

45

Сероводород (H2S)/ ГСВ-1Э’’

от 0 до 40 мг/м^

(от 0 до 28,3 млн'’)2)

от 0 до 10 мг/м^ включ.

св. 10 до 40 мг/м^

±2 мг/м^

±20

0,1 мг/м^

30

Пропан (СзН8) ! гсв-ш

от 0 до 1,7 % (от 0 до 100

% НКПР)

от 0 до 0,85 %

(от 0 до 50 %

НКПР)

±0,08 % (±5    %

НКПР)

0,01 % (0,1 % НКПР)

45

Метан (СНд)    !

ГСВ-1К

от 0 до 4,4 % (от 0 до 100 % НКПР)

от 0 до 2,2 %

(от 0 до 50 %

НКПР)

±0,22 % (±5    %

НКПР)

0,01 % (0,1 % НКПР)

45

Сероводород (H2S)/ rCB-lK^^

от 0 до 40 мг/м^

(от 0 до 28,3 млн‘*)2^

от 0 до 10 мг/м^ включ.

св. 10 до 40 мг/м^

±2 мг/м^

±20

0,1 мг/м^

30

’) В нормальных условиях эксплуатации.

Пересчет значений содержания определяемого компонента, выраженных в единицах массовой концентрации, в объемную долю, проведен для нормальных условий +20 °C, 760 мм рт.ст.

Газоанализаторы обеспечивают измерение содержания сероводорода в воздухе рабочей зоны в диапазонах и с точностью в соответствии с Постановлением Правительства Российской Федерации от 16 ноября 2020 года N 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений», в нормальных услови-ях измерений.

9

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
