Методика поверки « ИНСТРУКЦИЯ ПАНОРАМНЫЕ ИЗМЕРИТЕЛИ КСВН И ОСЛАБЛЕНИЯ Р2-МВМ-118» (651-18-032 MП)

УТВЕРЖДАЮ

ИНСТРУКЦИЯ

ПАНОРАМНЫЕ ИЗМЕРИТЕЛИ КСВН И ОСЛАБЛЕНИЯ Р2-МВМ-118

Методика поверки

651-18-032 МП

2018 г.

• 1  Вводная часть

• 2 Операции поверки

• 3  Средства поверки

• 4 Требования к квалификации поверителей

• 5  Требования безопасности

• 6 Условия поверки

• 7 Подготовка к проведению поверки

• 8  Проведение поверки

  • 8.1  Внешний осмотр

  • 8.2 Опробование

  • 8.3  Определение относительной погрешности установки частоты

  • 8.4  Определение относительной погрешности измерений КСВН

  • 8.5  Определение абсолютной погрешности модуля коэффициента

передачи |S2i|

• 9  Оформление результатов поверки

• 1.1 Настоящая методика поверки (далее - МП) устанавливает методы и средства первичной и периодической поверок панорамных измерителей КСВН и ослабления Р2-МВМ-118 (далее - измерители Р2-МВМ-118), изготавливаемых ООО НПЦ «МитиноПрибор», г. Москва, г. Зеленоград, находящихся в эксплуатации, а также после хранения и ремонта.

• 1.2 Первичной поверке подлежат измерители, выпускаемые из производства и выходящие из ремонта.

Периодической поверке подлежат измерители, находящиеся в эксплуатации и на хранении.

• 1.3 Интервал между поверками 1 год.

• 2.1 При проведении поверки измерителей Р2-МВМ-118 должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки измерителей Р2-МВМ-118

3 СРЕДСТВА ПОВЕРКИ

3.1 При проведении поверки измерителейР2-МВМ-118 должны быть применены средства измерений, указанные в таблице 2.

Таблица 2 - Средства измерений для проведения поверки

з

• 3.2 Допускается использовать аналогичные средства поверки, которые обеспечат измерение соответствующих параметров с требуемой точностью.

• 3.3 Средства поверки должны быть исправны, поверены и иметь действующие свидетельства о поверке.

• 4.1 Поверка должна осуществляться лицами с высшим и средне техническим образованием, аттестованными в качестве поверителей в области радиотехнических измерений в установленном порядке и имеющим квалификационную группу электробезопасности не ниже второй.

• 4.2 Перед проведением поверки измерителей Р2-МВМ-118 поверитель должен предварительно ознакомиться с документом «Панорамный измеритель КСВН и ослабления Р2-МВМ-118. Руководство по эксплуатации ГЛЮИ.411228.011 РЭ».

• 5.1  При проведении поверки необходимо соблюдать требования безопасности, регламентируемые Межотраслевыми правилами по охране труда (правила безопасности) ПОТ Р М-016-2001, РД 153-34.0-03.150-00, а также требования безопасности, приведённые в эксплуатационной документации на измерители Р2-МВМ-118 и средства поверки.

• 5.2  Средства поверки должны быть надежно заземлены в соответствии с эксплуатационной документацией.

• 5.3 Размещение и подключение измерительных приборов разрешается производить только при выключенном питании.

• 5.4 ВНИМАНИЕ: ПРИ ВКЛЮЧЕНИИ ИЗМЕРИТЕЛЯ Р2-МВМ-118 ВИРТУАЛЬНАЯ КНОПКА «МОЩНОСТЬ» НАХОДИТСЯ В ПОЛОЖЕНИИ «ВКЛ.», Т. Е. НА СВЧ ВЫХОД ИЗМЕРИТЕЛЯ ПОДАЕТСЯ ЗАДАННЫЙ УРОВЕНЬ СВЧ МОЩНОСТИ.

ПОЭТОМУ ПЕРЕД КАЖДЫМ ИЗМЕНЕНИЕМ КОНФИГУРАЦИИ ВНЕШНЕГО СВЧ ТРАКТА ИЗМЕРИТЕЛЯ Р2-МВМ-118 (КАЛИБРОВКОЙ, ИЗМЕРЕНИЕМ) ВИРТУАЛЬНУЮ КНОПКУ «МОЩНОСТЬ» УСТАНОВИТЬ В ПОЛОЖЕНИЕ «ВЫКЛ.».

ПОСЛЕ ЗАВЕРШЕНИЯ ИЗМЕНЕНИЯ КОНФИГУРАЦИИ СВЧ ТРАКТА ВИРТУАЛЬНУЮ КНОПКУ «МОЩНОСТЬ» УСТАНОВИТЬ В ПОЛОЖЕНИЕ «ВКЛ.».

• 6.1 При проведении поверки должны соблюдаться условия, приведенные в таблице 3.

Таблица 3 - Условия проведения поверки

• 7.1 Перед проведением операций поверки необходимо произвести подготовительные работы, оговоренные в руководстве по эксплуатации на измерители Р2-МВМ-118 и на применяемые средства поверки.

• 8 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 8.1 Внешний осмотр

    • 8.1.1 Внешний осмотр измерителя Р2-МВМ-118 проводить визуально без вскрытия. При этом необходимо проверить:

• - комплектность, маркировку и пломбировку согласно эксплуатационной документации;

• - отсутствие механических повреждений, влияющих на его работу;

• - состояние соединительных кабелей, шнура питания.

• - техническое состояние и прочность крепления органов управления и коммутации, четкость фиксации их положений, наличие предохранителя в блоке измерительном (далее - БИ);

• - чистоту гнезд, разъемов и клемм;

• - состояние соединительных кабелей, переходов;

• - четкость маркировочных надписей.

• 8.1.2 Результат внешнего осмотра считать положительным, если:

• - комплектность измерителя Р2-МВМ-118 соответствует документу «Панорамный измеритель КСВН и ослабления Р2-МВМ-118. Формуляр ГЛЮИ.411228.011 ФО» (далее - ФО Р2-МВМ-118);

• - маркировка и пломбировка соответствуют документ «Панорамный измеритель КСВН и ослабления Р2-МВМ-118. Руководство по эксплуатации ГЛЮИ.411228.011 РЭ» (далее - РЭ Р2-МВМ-118);

• -  отсутствуют механических повреждений, влияющих на работу измерителя Р2-МВМ-118;

• - соединительные кабели, шнур питания не имеют повреждений;

• - прочность крепления органов управления и коммутации не имеют повреждений, и их. положение четко фиксируется, в БИ имеются предохранители;

• - гнезда, разъемы и клеммы чистые;

• - соединительные кабели, переходы не имеют повреждений;

• - маркировочные надписи четкие.

В противном случае результаты внешнего осмотра считать отрицательными и последующие операции поверки не проводить.

• 8.2.1 Соединить клемму заземления с шиной защитного заземления.

• 8.2.2 Установить тумблер СЕТЬ «О I» в положения «О» - отключено. Подсоединить кабель сетевого питания к разъему «230 V». Подключить кабель сетевого питания к сети (230 В, 50 Гц). Подсоединить «мышку» к разъему на задней панели корпуса БИ.

• 8.2.3 Установить тумблер СЕТЬ «О I» в положения «I» - включено, при этом проконтролировать включение индикатора подключения сетевого питающего напряжения на передней панели корпуса БИ.

• 8.2.4 По включению сетевого тумблера наблюдать автоматический запуск программного обеспечения (далее - ПО), которое записано в память БИ изготовителем.

По окончанию запуска ПО контролировать появление на экране дисплея окна, отображенного на рисунке 1.

Убедиться в том, что все виртуальные кнопки (органы управления) и органы управления на передней панели БИ функционируют.

Центр.Часг.

98,Л5П ц

118.1 ГГц

Обзор iO,//I I U

Кон.Чагт

Нач.Часг.

Рисунок 1

• 8.2.5 Выполнить идентификацию ПО, последовательно выполнив следующие операции_

• - последовательно нажать виртуальные кнопки «Пуск» и «Мой компьютер» на экране дисплея;

• - выбрать на диске С папку SNA;

• - выбрать файл:

-для поверяемого измерителя Р2-МВМ-18: «SNAWindow.exe»

и нажать правую кнопку «мышки», в появившемся окне нажать виртуальную кнопку «Свойства»;

• - в появившемся окне нажать виртуальную кнопку «Версия»;

• - в появившемся окне в строке «Версия файла» наблюдать значение версии файла «SNAWindow.exe», результат наблюдения зафиксировать в рабочем журнале;

• - вернуться в окно «Свойства» и нажать виртуальную кнопку «Хеш-сумма»;

• - в появившемся окне в строке «CRC32» наблюдать значение контрольной сумы файла «SNAWindow.exe», результат наблюдения зафиксировать в рабочем журнале.

Установить тумблер СЕТЬ «О I» в положения «О» - отключено.

Результаты идентификации ПО считать положительными, если:

• - для поверяемого измерителя Р2-МВМ-118 значение версии файла «SNAWindow.exe»: 1.0.0.0, а его контрольная сумма по CRC32: 932029Е6.

В противном случае результаты идентификации ПО считать отрицательными и последующие операции поверки не проводить.

• 8.2.6 Выполнить подключения со стороны задней панели корпуса БИ в следующей последовательности:

• - соединить разъемы «VGA» и «МОНИТОР» между собой кабелем;

• - соединительным кабелем подключить выход детекторного преобразователя к разъему «Преобразователь», расположенному на задней панели корпуса БИ;

• - к СВЧ входу детекторного преобразователя подсоединить отрезок волновода фланцем, не содержащим резьбы в отверстиях, предназначенных для крепления четырьмя винтами (рисунок 2);

• - к СВЧ выходу БИ подсоединить отрезок волновода фланцем, не содержащим резьбы в отверстиях, предназначенных для крепления четырьмя винтами (рисунок 2).



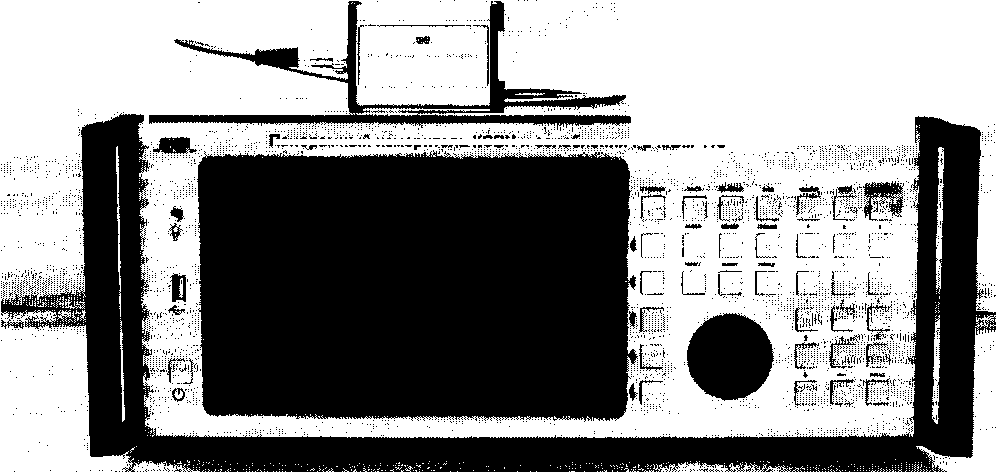

Рисунок 2

• 8.2.7 Результаты опробования считать положительными, если:

• - после включения питания индикатор подключения сетевого питающего напряжения на передней панели корпуса БИ горит.

• - по окончанию запуска ПО на экране дисплея наблюдали окно, отображенное на рисунке 1;

• - результаты идентификации ПО положительные;

-все соединения по п. 8.2.6 выполнены.

В противном случае результаты опробования считать отрицательными и последующие операции поверки не проводить.

• 8.3.1 Измерения проводить при устанавливаемых значениях частот:

-для измерителяР2-МВМ-118: /_о^у =78,33 ГГц, f* =98,20 ГГц, /^у =118,10 ГГц;

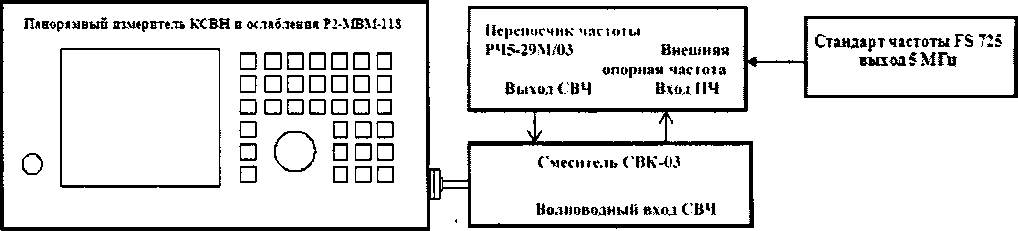

8.3.2 Для измерений значений устанавливаемых частот на измерителе Р2-МВМ-118 использовать переносчик частоты РЧ5-29М со смесителем СВК-03 как показано на рисунке 3.

Рисунок 3

• 8.3.3 Установить тумблер СЕТЬ «О I» в положения «I» - включено, при этом проконтролировать включение индикатора подключения сетевого питающего напряжения на передней панели корпуса БИ. Прогреть измеритель Р2-МВМ-118 в течение 60 мин.

• 8.3.4 Установить на измерителе Р2-МВМ-118 частоту /_о^у (см. п. 8.3.1) в качестве начальной и конечной частоты диапазона.

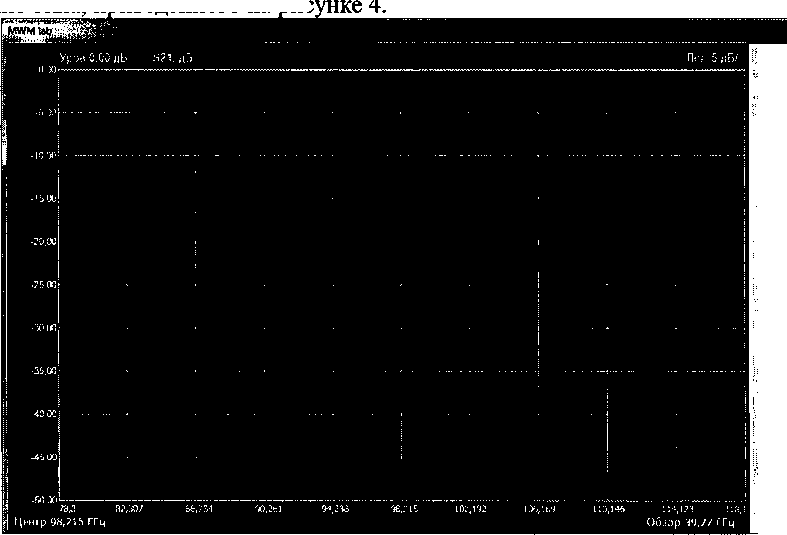

Для этого нажать на передней панели БИ кнопку «ЧАСТ.». На экране контролировать

Рисунок 4

Активировать «Нач.Част.» нажатием на передней панели БИ кнопки        установить

значение начальной частоты кнопками «0» - «9», «f», «|», «ВВОД», равным /_о^у .

Активировать «Кон.Част.» нажатием на передней панели кнопоки «'Ф^и,0[|», установить значение конечной частоты кнопками «0» - «9», «|», «|», «ВВОД», равным /^у .

• 8.3.5 Выполнить измерение значения установленной частоты /_о^у переносчиком частоты РЧ5-29М, если поверяется измеритель Р2-МВМ-118. Результат измерений /_о^я зафиксировать в рабочем журнале.

• 8.3.6 Выполнить операции п. 8.3.4, установив на измерителе Р2-МВМ-118 частоту /₂^У (см. п. 8.3.1) в качестве начальной и конечной частоты диапазона.

• 8.3.7 Выполнить измерение значения установленной частоты /₂^У переносчиком частоты РЧ5-29М, если поверяется измеритель Р2-МВМ-118. Результат измерений /₂^Я зафиксировать в рабочем журнале.

• 8.3.8 Выполнить операции п. 8.3.4, установив на измерителе Р2-МВМ-118 частоту /^у (см. п. 8.3.1) в качестве начальной и конечной частоты диапазона.

• 8.3.9 Выполнить измерение значения установленной частоты f^y переносчиком частоты РЧ5-29М, если поверяется измеритель Р2-МВМ-118. Результат измерений f" зафиксировать в рабочем журнале.

• 8.3.10 Рассчитать относительную погрешность установки частоты S _у, в [%], по формуле

Ji

f^y _ fH

О)

где i = 0,1,2.

• 8.3.11 Результаты поверки считать положительными, если значения 8 _у находятся в Ji

пределах ±0,002 %.

В противном случае результаты поверки считать отрицательными и последующие операции поверки не проводить.

• 8.4.1 Измерения для определения относительной погрешности измерений КСВН проводить на частотах:

-дляизмерителя Р2-МВМ-118 f : 78,33; 98,20; 118,10 ГГц;

• 8.4.2 Для определения относительной погрешности измерений КСВН к входу подключать:

- при поверке измерителя Р2-МВМ-118 волноводные нагрузки из комплекта измерителя КСВН панорамного Р2-124М, диапазон частот от 78,33 до 118,1 ГГц, номинальные значения КСВН 1,4 и 2,0.

• 8.4.3 Установить тумблер СЕТЬ «О I» в положения «I» - включено, при этом проконтролировать включение индикатора подключения сетевого питающего напряжения на передней панели корпуса БИ. Прогреть измеритель Р2-МВМ-118 в течение 60 мин.

• 8.4.4 Установить диапазон частот. Для этого нажать на передней панели БИ кнопку «ЧАСТ.». На экране появится окно, приведенное на рисунке 3.

Активируя «Нач.Част.», «Кон.Част.» нажатием соответствующих кнопок установить значения начальной и конечной частот нужного диапазона перестройки частоты кнопками «0» - «9», «1», «|», «ВВОД».

Для измерителя Р2-МВМ-118 устанавливать значения «Нач.Част.» = 78,33 ГГц, «Кон.Част.» - 118,10 ГГц.

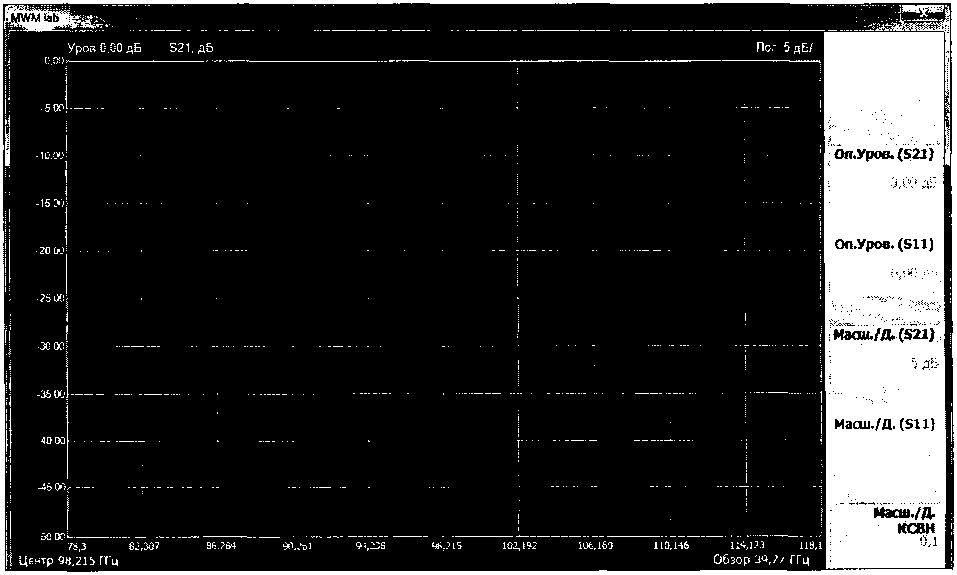

• 8.4.5 Установить верхний предел отображаемых измеряемых значений КСВН. Для этого нажать на передней панели БИ кнопку «АМПЛ.». На экране контролировать появление окна, приведенного на рисунке 4.



Рисунок 4

• 8.4.6 Активировать «On.ypoB.(Sll)» нажатием кнопки «'^^и'¹¹¹» и установить верхний предел отображаемых значений измеряемого параметра кнопками «О» - «9», <ф>, «|», «ВВОД».

Активировать опцию «Масш./Д.(811)» («Масш./Д.КСВН») нажатием кнопки «^^И|0В». Установить необходимый масштаб изображения измеряемого параметра кнопками «О» - «9», «|», «J.», «ВВОД».

• 8.4.7 Нажать на передней панели кнопку «ПЕРЕСТ.». На экране появится окно, приведенное на рисунке 5.



Рисунок 5

8.4.8 Установить виртуальную кнопку «Мощность» в положение «Выкл.» на экране появится окно, приведенное на рисунке 6.

Рисунок 6

8.4.9 Установить режим отображения результатов измерений. Для этого нажать на передней панели измерителя кнопку «ИЗМЕР». На экране появится окно, приведенное на рисунке 7.

Рисунок 7

Активировать «SI 1» нажатием кнопки «^^твв».

8.4.10 Нажать на передней панели БИ кнопку «КАЛИБР.». На экране дисплея появится окно, приведенное на рисунке 8.

Рисунок 8

Выбрать параметр «S11» в разделе «Параметр».

• 8.4.11 После выбора измеряемого параметра «S11» активировать виртуальную кнпку «Выполнить» нажатием на передней панели БИ соответствующей кнопкой «^^инв».

На экране измерителя появится окно, приведенное на рисунке 9.

Шаг 1

'ЛПО’ШГ

Лог 5 дБ/

Г

-35,00s

-40,00

-45,00

90,261

-50,00^L———. -...............—

78,3        32,307         86,284

Центр 98,215 ГГц

Рисунок 9

• 8.4.12 Присоединить с помощью струбцины короткозамкнутую нагрузку к СВЧ выходу измерителя в соответствии с рисунком 10 в стандартном режиме измерений |Sn|.



  Рисунок 10

После подключения короткозамкнутой нагрузки активировать «Шаг 1» нажатием на передней панели БИ соответствующей кнопки «^■^sso».

На экране измерителя появится окно, приведенное, на рисунке 11.

-21--------¹-------------------------т------------г--

-24,00 --------------------------.....------------------------------------г................................4 --........ ...................Г.......... ......................г.....................-......—.........

-27,00 .............—..... -----------------------------------------------------------J—..........- ............................-

-50, оо —................ —..................—-----— --— --^:--—--^L—-

78,3        82^07         86,284         90,261        94,238         98,215       102,192

Центр 98,215 ГГц

Рисунок 11

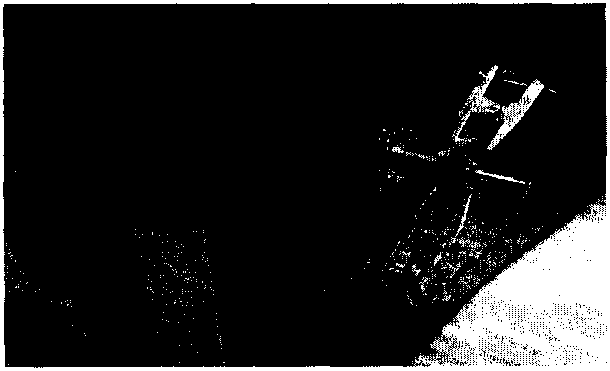

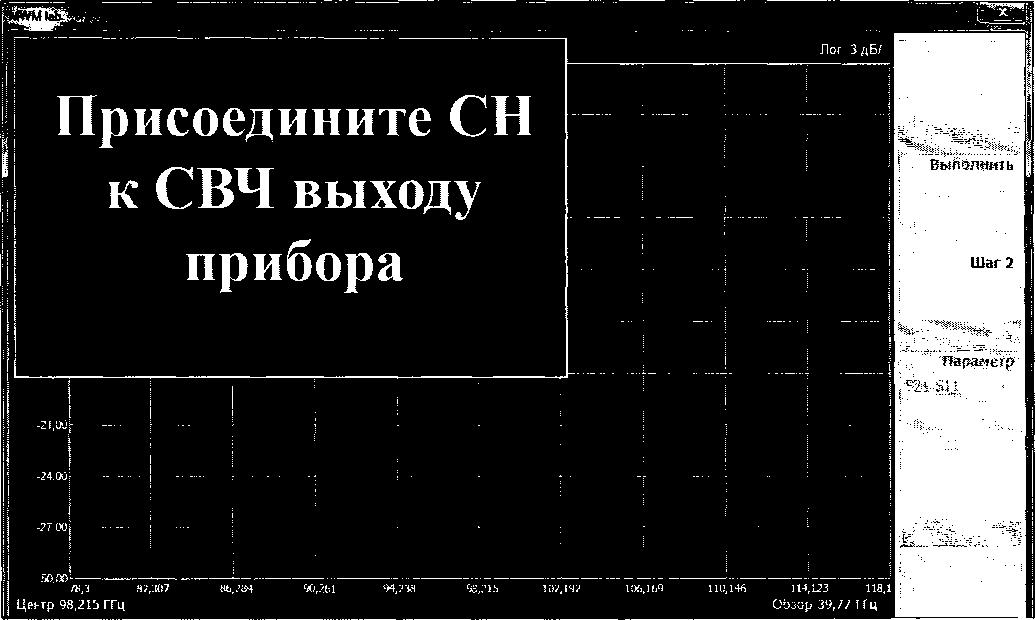

• 8.4.13 Присоединить с помощью струбцины согласованную нагрузку к СВЧ выходу измерителя Р2-МВМ-118 в соответствии с рисунком 12.



  Рисунок 12

После подключения согласованной нагрузки активировать «Шаг 2» нажатием на передней панели БИ соответствующей кнопки

Активировать «Сохр.кал-ку» нажатием на передней панели БИ соответствующей кнопки «Ф».

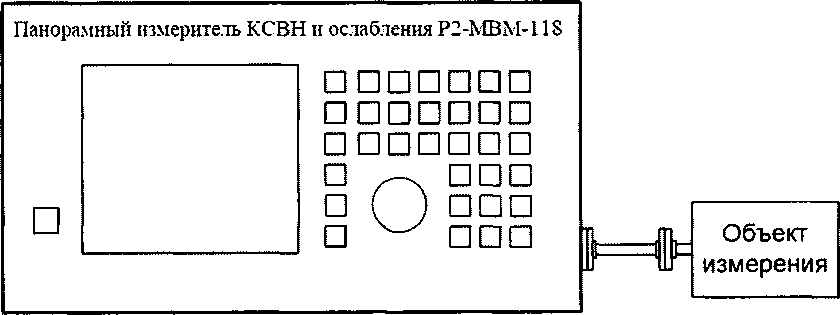

• 8.4.14 Собрать схему для измерений КСВН|, приведенную на рисунке 13. Объект измерения в соответствии с п. 8.4.2

\

Рисунок 13

8.4.15 Нажать на передней панели БИ кнопку «ИЗМЕР.» На экране дисплея появится окно, приведенное на рисунке 14.

Рисунок 14

Выбрать «SI 1» нажатием соответствующей кнопки

8.4.16 Установить режим отображения результатов измерений. Для этого нажать на передней панели БИ кнопку «ВИД». На экране появится окно, приведенное на рисунке 15.

Рисунок 15

Активировать «КСВН», на экране измерителя появится зависимость КСВН от частоты в декартовой системе координат.

Установить режим отображения результатов измерений в виде графика нажатием на передней панели БИ кнопки «ГРАФИК». На экране появится окно, приведенное на рисунке 16.

График

Режим

№И

Удерж, максимума

ВЯ]

Удерж, минимума

сброс

П1

Гм

Рисунок 16

^|Н0» выбрать в разделе «Режим» значение «Обычн.».

8.4.17 Нажать на передней панели БИ кнопку «МАРКЕР». На экране отобразится окно, приведенное на рисунке 17.

Рисунок 17

Активировать «Выбр.Маркер» и выбрать значение «Обычн.».

• 8.4.18 Управляя энкодером по точкам графика, наблюдать в верхнем левом углу экрана координаты точки: значение КСВН, частота.

• 8.4.19 В рабочем журнале зафиксировать значения измеренного КСВН для частот, приведенных в п. 8.4.1.

• 8.4.20 Измерения выполнить для всех объектов измерений, приведенных в п. 8.4.2.

• 8.4.21 Вычислить относительную погрешность измерений КСВН 8   , в %, по формуле

^ЛС71)

_к^э

_{S = (} сги ^)._1ОО,

^Лсти

CTV

где К^э - значения КСВН образцовых волноводных нагрузок (объектов измерений).

• 8.4.22 Результаты поверки считать положительными, если значения 8 для

измерителей Р2-МВМ-118 находятся в пределах ±(1 + 5 •

В противном случае результаты поверки считать отрицательными и последующие операции поверки не проводить.

• 8.5.1 Измерения для определения абсолютной погрешности измерений модулей коэффициентов передачи |S2i| проводить на частотах:

-для измерителя Р2-МВМ-118 f : 78,33; 98,20; 118,10 ГГц;

• 8.5.2 Выполнить п.п. 8.4.3 - 8.4.5.

• 8.5.3 Активировать «Оп.Уров.(Б21)» нажатием кнопки «Ф**» и установить верхний предел отображаемых значений измеряемого параметра кнопками «0» - «9», «1», «|», «ВВОД».

Активировать «Масш./Д.(Б21)» нажатием кнопки         Установить необходимый

масштаб изображения измеряемого параметра кнопками «О» - «9», <ф>, <ф>, «ВВОД».

• 8.5.4 Нажать на передней панели кнопку «ПЕРЕСТ.». На экране появится окно, приведенное на рисунке 18.

• 8.5.5 Установить виртуальную кнопку «Мощность» в положение «Выкл.» на экране появится окно, приведенное на рисунке 6.

• 8.5.6 Установить режим отображения результатов измерений. Для этого нажать на передней панели измерителя кнопку «ИЗМЕР». На экране появится окно, приведенное на рисунке 7.

Активировать «S21» нажатием кнопки

• 8.5.7 После выбора измеряемого параметра «S21» активировать виртуальную кнопку

«Выполнить» нажатием на передней панели БИ соответствующей кнопки        На экране

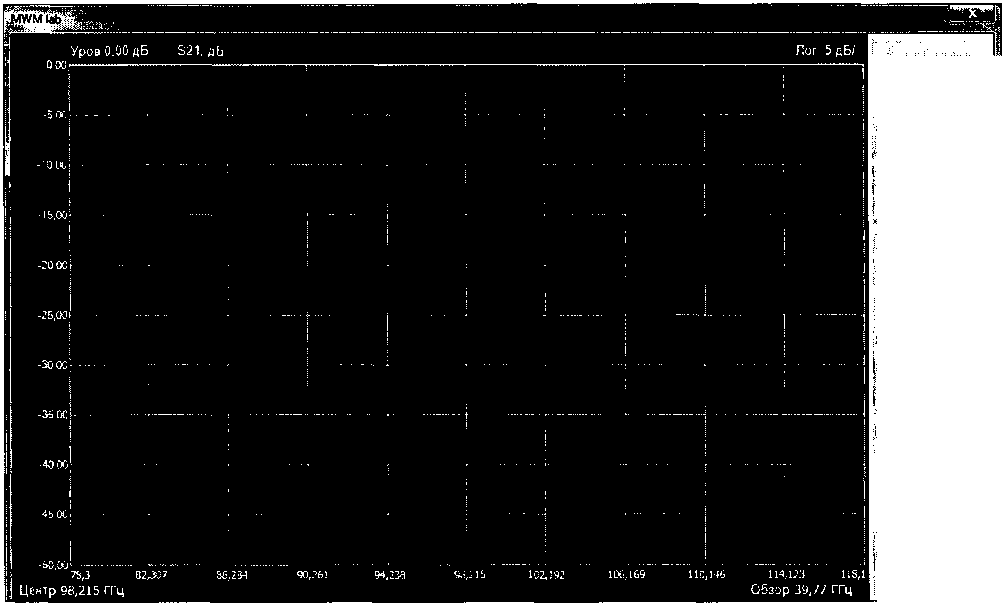

появится окно, приведенное на рисунке 18.

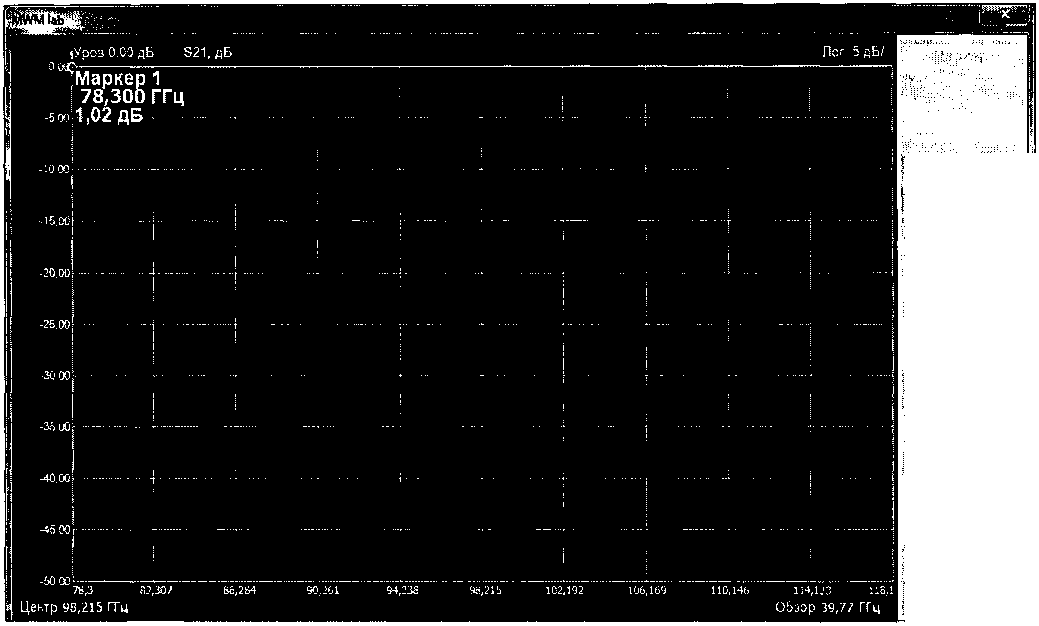

Рисунок 18

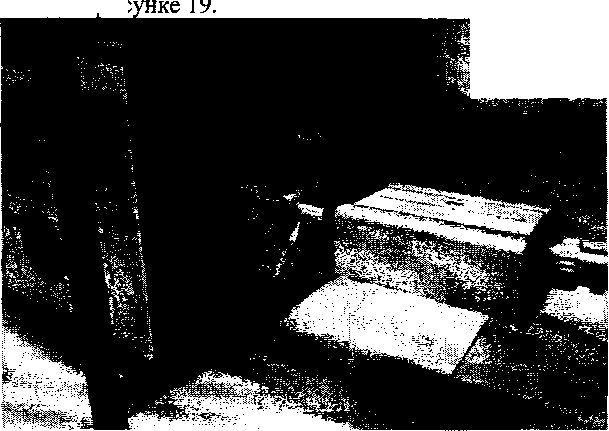

Рисунок 19

Активировать «Сохр.кал-ку» нажатием на передней панели БИ соответствующей кнопки

• 8.5.9 Для проведения измерений модулей коэффициентов передачи |S2i| собрать схему измерений, приведенную на рисунке 8.



  Рисунок 18

В качестве объекта измерений подключать:

- при испытании измерителя Р2-МВМ-118 аттенюатор АП-20 (далее - АП-20), при значениях ослабления А: 0; 1,5; 5,0; 10,0; 20,0; 30,0 и 40,0 дБ.

• 8.5.10 При выполнении измерений IS21] поверяемым измерителем Р2-МВМ-118 выполнять п.п. 8.4.15 - 8.4.18 выбирая параметры и устанавливая значения, которые касаются измерений Ы-

• 8.5.11 Установить ослабление эталонного аттенюатора равным А = 0 дБ и отсчитать измеряемое поверяемым измерителем Р2-МВМ-118 значение [s^ | .

Установить ослабление эталонного аттенюатора равным А дБ (см. п. 8.5.9) и отсчитать измеряемое поверяемым измерителем Р2-МВМ-118 значение |s^| .

• 8.5.12 Выполнить п. 8.5.11 для всех значений ослабления А (см. п. 8.5.9) и частот f , приведенных в п. 8.5.1, фиксируя измеренные значения .

• 8.5.13 Рассчитать абсолютную погрешность измерений ослабления Д_л, в дБ, по формуле



(3)

• 8.5.14 Результаты поверки считать положительными, если:

-для измерителя Р2-МВМ-118 значения А_л находятся в пределах, ±(0,30 + 0,05 •    1и)

где | значение измеренного модуля коэффициента передачи.

В противном случае результаты поверки считать отрицательными.

• 9.1 Измеритель Р2-МВМ-118 признается годным, если в ходе поверки все результаты положительные.

Знак поверки наносить в виде наклейки или оттиска клейма поверителя на свидетельство о поверке.

• 9.2 Измеритель, имеющий отрицательные результаты поверки в обращение не допускается, и на него выдается Извещение о непригодности к применению с указанием причин непригодности.

Начальник НИО-1 ФГУП «ВНИИФТРИ»

Ст. научный сотрудник лаборатории 112

ФГУП «ВНИИФТРИ

О.В. Каминский

Ю.А. Буренков

19
