ФОРМУЛЯР

МТИС2.840.858 ФО

• 1 ОБЩИЕ УКАЗАНИЯ

• 2 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• 3 МАРКИРОВКА

• 4 КОМПЛЕКТНОСТЬ

• 5 ГРАДУИРОВКА ПРЕОБРАЗОВАТЕЛЯ

• 6 ПОВЕРКА ( КАЛИБРОВКА) ПРИБОРА

• 7 ТРАНСПОРТИРОВАНИЕ

• 8 ПРАВИЛА ХРАНЕНИЯ

• 9 КОНСЕРВАЦИЯ

• 10 ДВИЖЕНИЕ ПРИБОРА ПРИ ЭКСПЛУАТАЦИИ

• 11 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

• 12 СВИДЕТЕЛЬСТВО ОБ УПАКОВЫВАНИИ

• 13 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

• 14 ПРОЧИЕ СВЕДЕНИЯ

Приложение А

Методика поверки

Приложение Б

Форма протокола поверки

Приложение В

Схема установки для проверки основных характеристик преобразователя

Приложение Г

Градуировочная таблица рН

Приложение Д

Основные технические данные датчика температуры

• 1.1 рН-метр - милливольтметр рН-150МА (далее - прибор) предназначен для измерения показателя активности ионов водорода (рН), окислительно-восстановительного потенциала (Eh) и температуры водных растворов, а так же в средах хлебопекарной промышленности и непосредственного измерения рН мяса и мясопродуктов. Измерение рН, Eh и температуры осуществляется в цифровой форме с помощью измерительного преобразователя (далее - преобразователь), набора электродов и датчика температуры.

• 1.2 рН-метр является портативным прибором с сетевым и автономным питанием и может быть применен в лабораториях предприятий и научно-исследовательских учреждений различных отраслей промышленности, а также для оперативных измерений на предприятиях пищевой промышленности и в области охраны окружающей природной среды.

• 1.3 Преобразователь соответствует техническим условиям ТУ РБ 400067241.002-2002. По устойчивости к воздействию температуры и влажности окружающего воздуха прибор соответствует группе 3 ГОСТ 22261.

• 2.1 Диапазоны показаний и цены единиц младшего разряда преобразователя соответствуют значениям, указанным в таблице 1.

Таблица 1

• 2.2  Визуальный отсчет значений измеряемой величины производится в цифровой форме по жидкокристаллическому индикатору в единицах рН, мВ, °С.

• 2.3 Питание преобразователя осуществляется от автономного источника постоянного тока, состоящего из четырех элементов напряжением от 1,25 В до 1,5 В (допускается применение любого другого автономного источника напряжением от 5 до 6 В).

Предусмотрено так же питание преобразователя через блок сетевого питания (входит в комплект поставки) от сети однофазного переменного тока напряжением (220 ± 22) В, частотой (50 ± 0,5) Гц.

Мощность, потребляемая преобразователем при питании от сети переменного тока, не более 8,0 В-А.

Продолжительность непрерывной работы - не менее 8 ч. Время перерыва до повторного включения при питании от сети не менее 15 мин.

Уровень срабатывания автоматической сигнализации понижения напряжения автономного источника питания находится в пределах от 4,6 до 5,0 В.

• 2.4 Максимальное значение тока, потребляемое преобразователем от автономного источника, не более 10 мА.

• 2.5 Прибор предназначен для работы в следующих условиях эксплуатации:

• - температура окружающего воздуха от 5 до 40 °С;

• - относительная влажность воздуха до 90 % при 25 °С;

• - атмосферное давление от 84 до 106,7 кПа;

• - анализируемая среда - водные растворы неорганических и органических соединений, технологические растворы, твердые и вязкие среды хлебопекарной и мясной промышленности, не образующие пленок и осадков на поверхности электродов, пожаровзрывобезопасные;

• - рабочий диапазон температуры анализируемой среды определяется типом используемых электродов.

• 2.6 В режиме рН прибор обеспечивает работу с электродными системами с нормированными значениями координат изопотенциальной точки Еи и рНи и зависимостью ЭДС электродной системы от измеряемой величины рН, определяемой уравнением

Е = Еи + St - (pH - рНи),                                                     (1)

где Е - ЭДС электродной системы, мВ;

Еи, рНи - координаты изопотенциальной точки электродной системы , мВ, рН ;

рН - показатель активности ионов водорода, рН;

St - крутизна характеристики электродной системы, мВ/рН.

Значение St определяется выражением

z

St = 0,1984 ■ (273,16 + t) ■ Ks,                                              (2)

где     t - температура анализируемой среды, °С;

Ks - коэффициент, позволяющий учитывать отклонение крутизны электродной системы от теоретического значения, для которого Ks = 1;

• 2.7 В режиме рН прибор обеспечивает настройку на параметры электродной системы, приведенные в таблице 2.

Таблица 2

• 2.8 В приборе предусмотрена ручная и автоматическая температурная компенсация изменения ЭДС электродной системы. Диапазон термокомпенсации преобразователя от минус 10 до 100 °С. Диапазон ручной установки температуры от минус 10 до 100 °С.

• 2.9 Пределы допускаемых значений основной абсолютной погрешности приведены в таблице 3.

Таблица 3

• 2.10 Допускаемая величина сопротивления измерительного электрода - не более 1000 МОм.

• 2.11 Допускаемая величина сопротивления вспомогательного электрода - не более 20 кОм.

• 2.12 Время установления рабочего режима прибора не превышает 15 мин.

• 2.13 Габаритные размеры преобразователя - не более 245 х 110 х 75 мм.

Масса преобразователя - не более 0,8 кг, масса прибора - не более 2,5 кг.

• 2.14 Прибор относится к восстанавливаемым, ремонтируемым изделиям общего назначения. Среднее время восстановления работоспособного состояния прибора - не более 1 ч.

• 2.15 Средняя наработка на отказ преобразователя не менее 9000 ч. Критерием отказа является несоответствие требованиям 2.9 настоящего формуляра.

• 2.16 Полный средний срок службы преобразователя - не менее 10 лет.

• 3.1  Маркировка прибора должна соответствовать ГОСТ 22261 и чертежам предприятия-изготовителя.

• 3.2   На каждом преобразователе должны быть нанесены: товарный знак предприятия-изготовителя; наименование (или условное наименование) прибора; знак Государственного реестра; заводской порядковый номер; год изготовления; надпись “Сделано в Беларуси”.

На блоке сетевого питания должны быть нанесены: условные обозначения видов и номинальные значения напряжения питающей сети, выходного напряжения и выходного тока; символ С2 (испытательное напряжение изоляции) по ГОСТ 23217; символ № 11 по ГОСТ 12.2.091-2002.

• 3.3 Способ и качество выполнения надписей и обозначений должны обеспечивать их четкое и ясное изображение в течение срока службы прибора. Заводской номер и год изготовления должны располагаться на несъемной части преобразователя на видном месте.

Комплект поставки прибора соответствует перечню, указанному в таблице 4.

Таблица 4

Примечания

1) Прибор комплектуется одним из перечисленных электродов с отражением в графе “Кол-во”.

2) При комплектации прибора электродом ЭСК-10605, имеющим встроенный термоэлемент, датчик температуры ТК-06 не поставляется.

3) Допускается поставлять другой блок питания с параметрами, соответствующими техническим условиям ТУ РБ 400067241.002-2002.

• 5.1 Градуировка преобразователя производится после ремонта или длительного хранения при периодическом контроле основных эксплуатационно-технических характеристик, если обнаружится несоответствие нормируемым значениям, но не реже одного раза в 6 мес.

• 5.2 Градуировка преобразователя производится на установке (приложение В). Для градуировки преобразователя необходимы следующие приборы:

• 1) компаратор напряжения, диапазон измерений от 0 до 2,11 В (например, Р3003);

• 2) магазин сопротивлений класса 0,02 (например, МСР-60М);

• 3) имитатор электродной системы (например, И-02).

• 5.3 Градуировка преобразователя в режиме измерения величины рН производится при автоматической термокомпенсации и номинальных значениях параметров электродной системы рНи и Еи (приведены в эксплуатационной документации применяемого электрода).

При использовании электрода с параметрами рНи = 4,00 рН; Еи = 0 мВ (например, ЭСК-10601/4, ЭСК-10301/4, ЭСК-10605/4, ЭСК-10305/4), градуировку производить в соответствии с градуировочной таблицей (приложение Г, таблица Г.1) следующим образом:

• 1) установить на магазине сопротивлений МС сопротивление 1077,9 Ом (соответствует температуре 20,0 °С, приложение Д);

• 2)  подать от компаратора напряжение 290,80 мВ (соответствует значению минус 1,00 рН);

• 3) пользуясь указаниями руководства по эксплуатации в режиме настройки, настроить преобразователь по СТ1 = - 1,00 рН;

• 4)  подать от компаратора напряжение минус 581,60 мВ (соответствует значению 14,00 рН);

• 5)  настроить преобразователь по СТ2 = 14,00 рН;

• 6) установить на магазине сопротивлений МС сопротивление 1385,1 Ом (соответствует 100,0 °С), подать от компаратора напряжение минус 740,32 мВ (соответствует значению 14,00 рН);

• 7)  настроить преобразователь по второй точке СТ2' = 14,00 рН и температуре 100 °С;

• 8) в режиме измерения, установить на магазине сопротивлений МС сопротивление 1232,4 Ом (соответствует 60,0 °С), подать от компаратора напряжение минус 198,29 мВ, на дисплее должны установиться показания рН «(7,00 ± 0,02)».

При использовании электродов с другими параметрами рНи и Еи, градуировку производить аналогично, подавая от компаратора напряжения в соответствии с градуировочной таблицей, рассчитанной по формуле 1. Градуировочная таблица для электродов с параметрами рНи = 6,7 рН; Еи = 18 мВ (например, ЭСК-10601/7, ЭСК-10301/7, ЭСК-10605/7, ЭСК-10305/7) приведена в приложении Г, таблица Г.2.

Поверка (при необходимости - калибровка) прибора производится в соответствии с методикой поверки, приведенной в приложении А.

Приборы транспортируются в упакованном виде в закрытом транспорте любого вида (в самолетах - в отапливаемых герметизированных отсеках). При железнодорожных перевозках вид отправки -мелкие.

Условия транспортирования приборов в упаковке предприятия-изготовителя (без электродов) соответствуют условиям хранения 5 по ГОСТ 15150.

Электроды (или приборы с электродами) должны транспортироваться и храниться в соответствии с требованиями нормативных документов на электроды.

Не допускается перевозка в транспортных средствах, имеющих следы перевозки активно действующих химикатов, цемента и угля.

Во время погрузочно-разгрузочных работ и транспортирования ящики не должны подвергаться резким ударам и воздействию атмосферных осадков.

Способ укладки ящиков на транспортное средство должен исключать их перемещение в пути следования.

После транспортирования и (или) хранения приборы перед эксплуатацией должны быть выдержаны в распакованном виде в нормальных условиях в течение 24 ч.

• 8.1 Хранение приборов до ввода в эксплуатацию в упаковке предприятия-изготовителя должно соответствовать условиям хранения 1 по ГОСТ 15150.

Данное требование относится только к хранению в складских помещениях потребителя и поставщика, но не распространяется на хранение в железнодорожных складах.

• 8.2 Хранение приборов без упаковки следует производить при температуре окружающего воздуха от 10 до 35 °С и относительной влажности до 80 % при температуре 25 °С.

В помещениях для хранения приборов не должно быть пыли, паров кислот, щелочей, агрессивных газов и других вредных примесей, вызывающих коррозию.

рН-метр рН-150МА подвергнут на предприятии-изготовителе консервации согласно ГОСТ 9.014 по варианту защиты ВЗ-10 и упакован по варианту упаковки ВУ-5.

Предельный срок защиты без переконсервации 3 года.

При консервации прибора из комбинированных (вспомогательных) электродов выливается электролит, электроды промываются дистиллированной водой и просушиваются.

Сведения о переконсервации прибора приведены в таблице 5.

Таблица 5

10 ДВИЖЕНИЕ ПРИБОРА ПРИ ЭКСПЛУАТАЦИИ

• 10.1 Сведения о движении прибора при эксплуатации приведены в таблице 6.

Таблица 6

10.2 Сведения о закреплении прибора при эксплуатации приведены в таблице 7.

Таблица 7

рН-метр - милливольтметр рН-150МА заводской № _________________ изготовлен и принят в

соответствии с обязательными требованиями государственных стандартов, действующей технической документацией, действующими ТУ РБ 400067241.002-2002 и признан годным для эксплуатации.

Контролер ОТК

М.П.

расшифровка подписи число, месяц, год

рН-метр - милливольтметр рН-150МА заводской № _________________ упакован согласно тре

бованиям, предусмотренным в действующей технической документации.

Упаковщик _______________________ _____________________________

личная подпись          расшифровка подписи

• 13.1 Изготовитель гарантирует соответствие рН-метра - милливольтметра рН-150МА требованиям технических условий, при соблюдении потребителем правил эксплуатации, транспортирования и хранения.

• 13.2 Гарантийный срок хранения 6 месяцев со дня изготовления.

• 13.3 Гарантийный срок эксплуатации - 18 месяцев со дня изготовления.

• 13.4 Потребитель имеет право на гарантийный ремонт прибора в течение гарантийного срока эксплуатации. Гарантийный ремонт рН-метра рН-150МА, принадлежностей и сменных частей вплоть до замены прибора в целом, если они за это время выйдут из строя или их характеристики окажутся ниже норм технических требований производятся безвозмездно при условии, что их работоспособность была нарушена вследствие дефекта изготовления.

• 13.5 Гарантийный ремонт не производится в следующих случаях:

- отсутствие гарантийного талона в формуляре ;

- отсутствие или повреждение пломб ;

- нарушение правил эксплуатации прибора;

- наличие механических повреждений, попытки ремонта кем- либо, кроме предприятий, осуществляющих гарантийный ремонт.

• 13.6 Сведения о рекламациях

При выходе из строя прибора в период гарантийного срока, потребителем должен быть составлен акт с указанием признаков неисправностей. Акт с указанием точного адреса и номера телефона потребителя высылается в адрес предприятия-изготовителя.

Гарантийный срок продлевается на время от подачи рекламации до введения в строй прибора силами предприятий, осуществляющих гарантийный ремонт.

Сведения о суммарной массе драгоценных металлов в преобразователе: золото       - 0,0112707 г.

серебро      - 0,072621 г.

палладий     - 0,0528676 г.

В электроде типа ЭСК-1 содержится 0,581 г серебра.

Сильнодействующих ядовитых веществ прибор не содержит. Утилизация производится в соответствии с правилами и нормами, действующими на предприятии пользователя.

Приложение А

(обязательное)

Методика поверки

Настоящая методика предназначена для поверки рН-метра-милливольтметра рН-150МА (далее - прибор), используемого для определения показателя активности ионов водорода (рН), окислительновосстановительного потенциала (Eh) и температуры водных растворов, с представлением результатов измерения в цифровой форме.

Межповерочный интервал прибора - 12 месяцев.

• 1 Операции и средства поверки

При проведении поверки должны быть выполнены следующие операции и применены средства поверки с характеристиками, указанными в таблице А.1.

Таблица А.1

Примечание - Допускается применять другие средства поверки, не приведенные в таблице, обеспечивающие определение метрологических характеристик приборов с требуемой точностью.

При получении отрицательного результата на любом из этапов, поверка прекращается и оформляется извещение о непригодности согласно раздела 7.

К проведению работ по поверке допускаются лица, аттестованные в качестве поверителей в по -рядке, установленном Госстандартом Республики Беларусь

При проведении поверки должны быть соблюдены требования безопасности, указанные в эксплуатационной документации приборов и средств поверки.

• 4.1 При проведении поверки должны соблюдаться следующие условия:

• 1) температура окружающего воздуха, °С

  20 ± 5;

  от 30 до 80;

  от 84 до 106,7;

  220 ± 22;

  20 ± 5; отсутствуют;

  0;

  0;

  отсутствует;

  отсутствует; не менее 15;

• 2) относительная влажность, %

• 3) атмосферное давление, кПа

• 4) напряжение питания блока сетевого питания, В

• 5) температура настроечных и контрольных растворов, °С

• 6) вибрация, тряска, удары, влияющие на работу прибора

• 7) сопротивление, эквивалентное сопротивлению в цепи измерительного электрода, МОм

• 8) сопротивление, эквивалентное сопротивлению в цепи вспомогательного электрода, кОм

• 9) напряжение переменного тока в цепи вспомогательного электрода

• 10) напряжение постоянного тока в цепи “Земля-Раствор”

• 11) время установления рабочего режима, мин

Поверка производится при питании преобразователя от сети через блок сетевого питания.

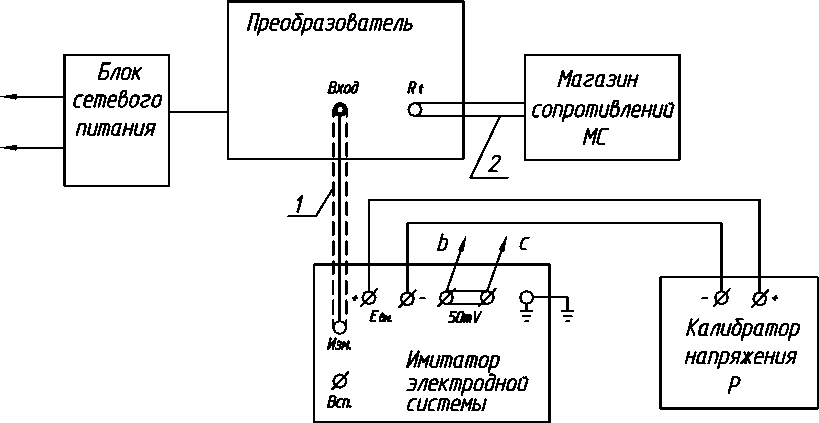

• 4.2 Схема установки для проверки основных характеристик преобразователя приведена в приложении В.

• 4.3 Таблицы зависимости сопротивления датчика температуры от температуры анализируемой среды, а так же номинальных значений ЭДС электродных систем, используемые при проверках, приведены в приложениях Г и Д.

• 5.1 Перед проведением поверки прибор должен быть выдержан при температуре (20 ± 5) °С и относительной влажности до 80 % не менее 24 ч.

• 5.2 Схема для проверки метрологических характеристик преобразователя приведена в приложении В.

• 5.3 Приборы и средства поверки должны быть подготовлены к работе и настроены, согласно указаний эксплуатационной документации.

• 6.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие поверяемого прибора следующим требованиям:

• -   не допускаются дефекты корпуса, влияющие на работоспособность прибора, пятна, нечеткое изображение надписей;

• -   не допускается повреждение кабелей составных частей прибора;

На поверку приборы должны поступать в следующей комплектности:

• 1)   преобразователь;

• 2)   блок сетевого питания;

• 3)   комплект кабелей;

• 4)  эксплуатационная документация.

На периодическую поверку, кроме того, должны предоставляться:

• 5)   комплект измерительных электродов;

• 6)  датчик температуры;

• 7)  штатив.

• 6.2 Опробование.

Опробование преобразователя производится следующим образом:

• 1) включить питание преобразователя. На дисплее должно высветиться произвольное значение в единицах , соответствующих режиму измерения преобразователя установленных перед вы -ключением: рН или mV;

• 2) проверить работоспособность органов управления: нажатие клавиш должно сопровождаться соответствующим изменением информации на дисплее;

• 3) подключить датчик температуры, вместо надписи «Ручн» должно высветиться «Авто».

• 6.3 Контроль основной абсолютной погрешности прибора производится в условиях, оговоренных в разделе 4.

  • 6.3.1 Контроль основной абсолютной погрешности прибора в режиме измерения температуры анализируемого раствора производить путем сравнения показаний дисплея с показаниями контрольного термометра следующим образом:

- погрузить датчик температуры и контрольный термометр в сосуд с водой комнатной температуры;

- после установления показаний зафиксировать значения температуры по дисплею прибора и термометру.

Основную абсолютную погрешность прибора рассчитать по формуле

D = ^р ^- ^герм,                                                                 ^(A-¹⁾

где     D - основная абсолютная погрешность прибора в режиме измерения температуры, °С;

t_np - значение температуры по дисплею прибора, °С;

t_Tep_M - значение температуры воды, измеренное термометром, °С.

Основная абсолютная погрешность должна быть не более ± 2 °С.

• 6.3.2 Контроль основной абсолютной погрешности прибора в режиме измерения рН.

При проведении проверки температуры растворов, используемых для настройки, и контрольного не должны отличаться более, чем на 1,5 °С.

Контроль основной абсолютной погрешности производят по рабочим эталонам рН 2-го разряда-ГОСТ 8.135 при автоматической термокомпенсации по следующей методике:

• -   настроить прибор в режиме измерения рН, согласно указаниям эксплуатационной документации, используя рабочие эталоны модификаций 5 (4,00 рН), 14 (9,23 рН);

• -   измерить значение рН в растворе модификации 9 (6,87 рН), зафиксировать значение температуры раствора tр, °С.

Основную абсолютную погрешность прибора рассчитать по формуле

D = рНпр - рН1,                                                        (A.2)

где D - основная абсолютная погрешность прибора в режиме измерения рН, рН; рНпр - значение рН раствора по дисплею прибора, рН;

рН - табличное значение рН раствора при данной температуре tр (приведено в ГОСТ 8.135), рН.

Основная абсолютная погрешность должна быть не более ± 0,05 рН.

• 6.4 Контроль основной абсолютной погрешности преобразователя.

  • 6.4.1 Основную абсолютную погрешность преобразователя в режиме измерения температуры контролировать на установке следующим образом:

изменяя сопротивление магазина сопротивлений, установить на дисплее последовательно значения: минус 10; 20; 60; 100 °С, фиксируя при этом соответствующие значения сопротивления.

Основную абсолютную погрешность преобразователя рассчитать по формуле

(A.3)

где      D - основная абсолютная погрешность, °С;

А - значение сопротивления, установленное на магазине сопротивлений, Ом;

R - номинальное значение сопротивления датчика температуры, соответствующее проверяемой точке (приведено в эксплуатационной документации), Ом;

К - коэффициент наклона функции преобразования (приведен в эксплуатационной документации), Ом/°С.

Основная абсолютная погрешность преобразователя должна быть не более ± 2 °С.

• 6.4.2 Основную абсолютную погрешность преобразователя в режиме измерения окислительновосстановительного потенциала контролировать в точках N, равных 0; 500; 1000; 1900; 1995 мВ обеих полярностей на установке следующим образом:

подавая от компаратора на вход преобразователя напряжение зафиксировать его значения, при которых на дисплее значение N минус единица младшего разряда измениться на N (напряжение U1), затем значение N на N плюс единица младшего разряда (напряжение U2).

Напряжение, подаваемое от компаратора, у отметки N изменять плавно (с дискретностью 0,1 мВ) и только в одном направлении.

Основную абсолютную погрешность рассчитать по формуле

D = U - Е,                                                    (A.4)

где D - основная абсолютная погрешность преобразователя, мВ;

U - отсчет напряжения по компаратору, мВ (из двух отсчетов U1 и U2 выбирают результат, дающий максимальную погрешность);

E - номинальное значение напряжения, соответствующее проверяемой числовой отметке N, мВ.

Основная абсолютная погрешность преобразователя должна быть не более ± 3 мВ.

• 6.5 Дополнительные погрешности преобразователя, обусловленные изменением влияющих величин, контролировать на установке после градуировки преобразователя, согласно указаний эксплуатационной документации, при ручной установке температуры и температуре раствора равной 20,0 °С в режиме измерения рН.

  • 6.5.1 Дополнительную погрешность преобразователя, обусловленную изменением сопротивления в цепи измерительного электрода, контролировать следующим образом:

• - установить на имитаторе электродной системы сопротивление в цепи измерительного электрода, равное 0 МОм;

• - подавая на вход преобразователя напряжение от компаратора, установить на дисплее значение 14,00 рН, зафиксировать напряжение по компаратору;

• - установить на имитаторе электродной системы сопротивление в цепи измерительного электрода, равное 1000 МОм и, изменяя напряжение от компаратора, установить на дисплее прежние показания.

Дополнительную погрешность преобразователя, обусловленную изменением сопротивления в цепи измерительного электрода, рассчитать по формуле

где      d^iu - дополнительная погрешность преобразователя, рН;

U0 - значение напряжения по компаратору при нулевом сопротивлении в цепи измерительного электрода, мВ;

U1 - значение напряжения по компаратору при сопротивлении в цепи измерительного электрода 1000 МОм, мВ;

St - численное значение крутизны электродной системы, равное 58,16 мВ/рН. Дополнительная погрешность должна быть не более ± 0,04 рН.

• 6.5.2 Дополнительную погрешность преобразователя, обусловленную изменением сопротивления в цепи вспомогательного электрода, контролировать следующим образом:

• -   установить на имитаторе электродной системы сопротивление в цепи вспомогательного электрода 0 кОм;

• -   подавая на вход преобразователя напряжение от компаратора, установить на дисплее значение 14,00 рН и зафиксировать напряжение по компаратору;

- установить на имитаторе электродной системы сопротивление в цепи вспомогательного электрода 20 кОм и, изменяя напряжение от компаратора, установить на дисплее прежние показания.

Дополнительную погрешность преобразователя, обусловленную изменением сопротивления в цепи вспомогательного электрода, рассчитать по формуле

где      d_Bcn - дополнительная погрешность преобразователя, рН;

U0 - значение напряжения по компаратору при нулевом сопротивлении в цепи вспомогательного электрода, мВ;

Ui - значение напряжения по компаратору при сопротивлении в цепи вспомогательного электрода 20 кОм, мВ;

St - численное значение крутизны электродной системы, равное 58,16 мВ/рН.

Дополнительная погрешность должна быть не более ± 0,04 рН.

• 7.1 Результаты поверки заносятся в протокол по форме приложения Б и считаются положительными, если прибор удовлетворяет всем требованиям настоящей методики поверки. В этом случае заполняется свидетельство о поверке установленной формы.

• 7.2 Результаты поверки считаются отрицательными, если при проведении поверки установлено несоответствие поверяемого прибора хотя бы одному из требований настоящей методики поверки. В этом случае выдается извещение о непригодности установленной формы с указанием причин непригодности.

(рекомендуемое) Форма протокола поверки

Лист_________

Листов_______

Протокол № _____________ от _____________200____

поверки рН-метра-милливольтметра рН-150МА заводской № ____________

изготовленного __________________ 200

Таблица Б.1

Поверку проводил

(обязательное)

Схема установки для проверки основных характеристик преобразователя

220 В

50 Гц

(справочное)

Градуировочная таблица рН

1 Градуировочная характеристика электрода с параметрами рНи = 4,00 рН; Еи = 0 мВ

(ЭСК-1060Х/4; ЭСК-1030Х/4, где Х - любая цифра от 1 до 5) характеризуется уравнением:

Е = Еи - (54,196 + 0,1984 • 1р) • (рН - рНи),                       (Г.1)

где Е - ЭДС электродной системы, мВ;

Еи = 0 мВ, рНи = 4,00 рН, - координаты изопотенциальной точки;

tр - температура раствора, °С; рН - показатель активности ионов водорода в растворе, рН.

Номинальные значения ЭДС электродной системы, рассчитанные по формуле Г.1, приведены в

таблице Г.1.

Таблица Г.1

2 Градуировочная характеристика электрода с параметрами рНи = 6,7 рН; Еи = 18 мВ

(ЭСК-1060Х/7; ЭСК-1030Х/7, где Х - любая цифра от 1 до 5) характеризуется уравнением:

Е = Е_и - (54,196 + 0,1984 • tp) • (рН - рН_и),                       (Г.2)

где Е - ЭДС электродной системы, мВ;

Еи = 18 мВ, рНи = 6,7 рН, - координаты изопотенциальной точки;

1р - температура раствора, °С; рН - показатель активности ионов водорода в растворе, рН.

Номинальные значения ЭДС электродной системы, рассчитанные по формуле Г.2, приведены в таблице Г.2.

Таблица Г.2

(справочное)

Основные технические данные датчика температуры

1 Зависимость сопротивления датчика температуры от измеряемой температуры определяется интерполяционными уравнениями по ГОСТ 6651-94 для платинового термосопротивления с номинальным значением отношения сопротивлений W100 = 1,3850.

2 Номинальные значения сопротивления датчика температуры при различных температурах приве -дены в таблице Д.1.

Таблица Д.1

3 Коэффициент наклона функции преобразования равен 3,851 Ом/°С.

19
