Методика поверки «Устройство измерительное ЦП8501» (МП.ВТ.061-2003)

СОГЛАСОВАНО

Директор РУП/Витебский ЦСМС”

_______Г.С. Вожгуров / //&. 0'3   2003

/ / . -

Директор

СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ РЕСПУБЛИКИ БЕЛАРУСЬ

УСТРОЙСТВО ИЗМЕРИТЕЛЬНОЕ

ЦП8501

МЕТОДИКА ПОВЕРКИ

МП.ВТ.061-2003

Главный конструктор

ООО “МНПП "Электроприбор"

В.А.Черник

7^-      2003

Инженер - конструктор

Вводная часть

Настоящая методика поверки (далее - МП) предназначена для первичной и периодической поверки устройств ЦП8501 (далее - устройства), соответствующих требованиям ТУ РБ 300080696.001-2003.

Межповерочный интервал 48 месяцев.

1 Операции поверки

• 1.1 При проведении поверки должны выполняться операции, указанные в таблице 1.1.

Таблица 1.1

Допускается использовать средства поверки, не указанные в таблице 2.1, но обеспечивающие определение метрологических характеристик ЦП с требуемой точностью.

Значения соотношений пределов допускаемых значений характеристик погрешностей эталонных и поверяемого средства измерений не должны превышать 1/3.

• 3 I ребования к квалификации поверителей

Персонал, допущенный к работе с устройствами, должен быть аттестован в качестве поверителя 1000 V и ознакомиться с руководством по эксплуатации ЗЭП.499.010 РЭ (далее - РЭ).

• 4 I ребования безопасности

При проведении поверки устройств должны соблюдаться требования, установленные в ТИП 181-2009.

Внешние цепи следует подключать в соответствии со схемами, приведенными на рисунках А.1 - А.11, отключив напряжение питания и входные сигналы.

В случае возникновения аварийных ситуаций и режимов работы, устройство необходимо немедленно отключить.

• 5 Условия поверки

  • 5.1 При проведении поверки должны соблюдаться нормальные условия, указанные в таблице 5.1.

Таблица 5.1

Продолжение таблицы 5.1

• 6 Подготовка к поверке

До проведения поверки устройства должны быть выдержаны при температуре и влажности окружающего воздуха, указанных в таблице 5.1, не менее 4 h, если перед проведением поверки устройства находились в климатических условиях, отличающихся от нормальных.

Работа с поверяемыми устройствами и со средствами их поверки должна проводиться в соответствии с их руководствами по эксплуатации.

• 7 Проведение поверки

  • 7.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие устройств следующим требованиям:

• - отсутствие механических повреждений наружных частей устройств;

• - четкость маркировки.

• 7.2 Опробование устройств

  • 7.2.1 Проверку работоспособности устройств проводят в соответствии с РЭ.

  • 7.2.2 Программное обеспечение

Устройства оснащены встроенным программным обеспечением (далее - ПО).

ПО является метрологически значимым и метрологические характеристики устройств определены с его учетом. ПО хранится в энергозависимой памяти микроконтроллера устройств. Конструкция устройств исключает возможность несанкционированного доступа к ПО и влияния на измерительную информацию. Идентификационные данные ПО приведены в таблице 7.1.

Соответствие ПО определяется отсутствием ошибок в программе при работе с пользовательским интерфейсом ПК в процессе проверки работоспособности устройств.

Контроль метрологической части ПО осуществляется в процессе определения метрологических характеристик устройств при поверке.

• 7.2.3 Проверка электрической прочности изоляции

По безопасности устройства должны соответствовать требованиям ТР ТС 004/2011, ГОСТ 12.2.007.0-75, ГОСТ IEC 61010-1-2014, ГОСТ IEC 61010-2-030-2013.

По способу защиты от поражения электрическим током устройства должны соответствовать изделиям класса защиты II по ГОСТ 12.2.007.0-75.

Устройства с входным сигналом до 300 V включительно должны соответствовать степени загрязнения 2 и категории перенапряжения II по ГОСТ IEC 61010-1-2014, категории измерения III по ГОСТ IEC 61010-2-030-2013.

Устройства с входным сигналом до 600 V включительно должны соответствовать степени загрязнения 2 и категории перенапряжения II по ГОСТ IEC 61010-1-2014, категории измерения II по ГОСТ IEC 61010-2-030-2013.

Входные цепи ЦП8501/1 - Ц8501/6 рассчитаны на напряжение не более 50 V.

Входные цепи тока ЦП8501/7 - ЦП8501/14, ЦП8501/31 - ЦП8501/38, ЦП8501/41, ЦП8501/42 рассчитаны на напряжение не более 300 V.

Цепи коммутации реле рассчитаны на напряжение до 250 V и ток до 120 mA.

Электрическая изоляция различных цепей устройств между собой должна выдерживать в течение 1 min действие испытательного напряжения переменного тока частотой 50 Hz, среднеквадратичное значение которого указано в таблице 7.2.

Проверку электрической прочности изоляции проводят в нормальных условиях.

При проверке электрической прочности изоляции между цепями испытательное напряжение прикладывают между соединенными вместе зажимами подключения каждой из цепей или группы цепей, указанных в таблице 7.2.

Устройства считают выдержавшими проверку электрической прочности изоляции, если не произошло пробоев изоляции и на установке УПУ-21 не было показаний неисправности.

• 7.3 Определение метрологических характеристик устройств

  • 7.3.1 Пределы допускаемой основной приведенной погрешности (далее - основной погрешности) устройств, от нормирующего значения входного сигнала, включая расширенную область измерения силы тока и частоты до 120 % и область измерения напряжения до 125 % должны быть:

• - при измерении тока и напряжения...........................................................± 0,5 %;

• - при измерении частоты.........................................................................± 0,05 %.

• 7.3.2 Диапазон измерений входного сигнала, диапазон показаний цифрового табло устройств, диапазон изменений выходного аналогового сигнала, приведены в таблице 7.3.

  						МП. ВТ.061-2003			Лист
  8	Зам.	ЭП. 06.2/4-2020							7
  Изм.	Лист	№ докум.		Подп.	Дата
  Инв. № подл.			Подп. и дата			Взам. инв №	Инв. № дубл.	Подп. и дата

  Модификация устройства	Диапазон номинальных значений входного сигнала	Диапазон измерений входного сигнала'			Диапазон
  		ток	напряжение	частота	показаний на цифровом табло и дисплее ПЭВМ единицы измерений	изменений выходного аналогового сигнала*
  1	2	3	4	5	6	7
  ЦП8501/1, ЦП8501/2"	от 10 рА до 20 mA от 5 до 10 V	0 ± 1,2’ Ihomhh 4 -12- 20 mA 0 - 2.5 - 5 mA 0-10-20 mA	0 ± 1,25’Uhom.hh	-	(0 ± 1,2-Н"’) рА, mA, А, кА, kW, MW, var. kvar, Mvar, kPa, °C, m3 (0 ± 1,25-H”’) V, mV, kV	(0 ± 5) mA; 4-12-20 mA; 0 - 2,5 - 5 mA; 0-10-20 mA (0 ± 5) V; (0± 10) V
  ЦП8501/3, ЦП8501/4"	от 10 рА до 5 mA от 5 до 10 V	от 0 ДО 1,2" Ihomhh	от 0 ДО 1,25’Uhom.hh		от 0 до 1,2’Н'") pA, mA, A, kA, kW MW, var, kvar, Mvar, kPa, °C, m3 от 0 до 1,25-H’" V, mV, kV от 45 до 55 Hz	от 0 до 5 mA; от 4 до 20 mA; от 0 до 20 mA; от 0 до 5 V; от 0 до 10 V
  ЦП8501/5, ЦП8501/6"	от 4 mA до 20 mA	от 0 ДО 1 ,2’ Ihomhh от 4 до 20 mA			от 0 до 1,2’Н"' рА, mA, А, кА, kW MW, var, kvar, Mvar, kPa, °C, m3 от 49 до 51 Hz
  ЦП8501/7, ЦП8501/8"	от 0,5 mA до 500 mA	от 0 ДО 1,2' Ihomhh	-	от 45 до 55 Hz	от 0 до1,2-Н"’ mA, A, kA	от 0 до 5 mA; от 4 до 20 mA; от 0 до 20 mA; от 0 до 5 V; от 0 до 10 V
  ЦП8501/9, ЦП8501/10”	2,5 А	ОТ 0 ДО 1,2' Ihomhh	-
  ЦП8501/11, ЦП8501/12"	1,0 А	ОТ 0 ДО 1,2’ Ihomhh	■
  ЦП8501/13, ЦП8501/14"	от 5 до 10 А	ОТ 0 ДО 1,2’ Ihomhh
  ЦП8501/15, ЦП8501/16"	50 V<Uhomhh<125 V		от 0 ДО 1,25’Uhomhh		от 0 до 1,25’H"' V, kV	от 0 до 5 mA; от 4 до 20 mA; от 0 до 20 mA; от 0 до 5 V; от 0 до 10 V
  ЦП8501/17, ЦП8501/18"	125 V< Uhomhh<250 V		от 0 ДО 1,25’ Uhomhh
  ЦП8501/19, ЦП8501/20”	250 V < UhoMhh< 300V		от 0 ДО 1,25’Uhom.hh
  ЦП8501/21, ЦП8501/22"	300 V < Uhomhh < 400V	•	ОТ 0 ДО 1,25’Uhom.hh
  ЦП8501/23, ЦП8501/24”	400 V < Uhomhh — 600V	•	ОТ 0 ДО 1,25’Uhomhh
  ЦП8501/25, ЦП8501/26"	125 V		75-125 V		от 0,6-Н’"до H”*) V, kV

  						МП.ВТ.061-2003			Лист
  8	Зам.	ЭП.06.2/4-2020							8
  Изм.	Лист	№ докум.		Подп.	Дата
  Инв. № подл.			Подп. и дата			Взам. инв №	Инв. № дубл.	Подп. и дата

Продолжение таблицы 7.3

* Диапазоны измерений входных сигналов и диапазоны изменений выходных аналоговых сигналов указываются при заказе, или в устройстве аналоговый выход может отсутствовать.

’■ Модификации устройств с четным номером имеют интерфейс RS-485.

**«■ н - значение диапазона измеряемого сигнала на входе внешних измерительных преобразователей, измерительных трансформаторов, шунтов, соответствующее номинальному значению измеряемого сигнала на входе устройств, или непосредственно на входе устройств, числовое значение может быть в пределах от 1 до 8332 при измерении силы тока и от 1 до 7999 при измерении напряжения с разделительной точкой после любого значащего разряда.

Определение диапазона измерений входного сигнала, диапазона изменений выходного аналогового сигнала, диапазона показаний цифрового табло устройств проводят в нормальных условиях, указанных в таблице 5.1, по схемам, приведенным в приложении А, одновременно с определением основной погрешности устройств.

Устройства считают прошедшими поверку, если диапазон измерений входного сигнала, диапазон показаний цифрового табло устройств, диапазон изменений выходного аналогового сигнала соответствуют значениям, приведенным в таблице 7.3.

• 7.3.3 Определения основной приведенной погрешности устройств при измерении тока, напряжения, частоты с помощью установки УПП8531М/5.

С помощью установки УПП8531М/5 можно определить основную погрешность устройств с выходным аналоговым сигналом постоянного тока и с диапазоном измерения:

• - переменного тока............................................................................от 0 до 5 А;

• - постоянного тока............................................................(О ± 5) mA; от 0 до 5 mA;

от 0 до 2,5 до 5 mA; от 0 до 20 mA; от 4 до 20 mA; от 4 до 12 до 20 mA; от 0 до 10 до

20 mA;

• - напряжения переменного тока.......................................................от 0 до 600 V;

• - частоты.....................................................................................от 45 до 55 Hz.

Подключить устройство к установке в соответствии со схемами А.1, А.4, А.7 - А.9, приведенными в приложении А. Подать входные сигналы в соответствии с таблицами 7.5 - 7.12, 7.14 с точностью ± 5 %. Провести действия в соответствии с руководством по эксплуатации ЗЭП.499.311 РЭ (Установки поверочные переносные УПП8531М Руководство по эксплуатации). На табло установки отобразится погрешность устройства. Для определения основной погрешности устройства по интерфейсу RS-485 и для уменьшения ручных операций, оформления и хранения протоколов поверки в электронном виде следует воспользоваться программой "Avtopoverka” (Руководство пользователя на служебную программу “Avtopoverka”), которое приведено на сайте ООО «МНПП «Электроприбор».

Устройства считают выдержавшими поверку, если они соответствуют требованиям 7.3.1.

• 7.3.4 Определение основной погрешности устройств при измерении силы тока и/или напряжения по показаниям на цифровом табло и/или мониторе ПЭВМ.

Для определения основной погрешности устройств по показаниям на цифровом табло подключить устройство в соответствии со схемами А.2, А.З, А.5, А.6, приведенными в

тится символ «Н». Нажать на кнопку

на лицевой панели устройства на табло высве, на табло отобразится значение диапазона

показаний соответствующее номинальному значению входного сигнала. Перейти в рабочий режим в соответствии с РЭ и ввести значения уровня уставок принижения (0) и превышения (120 при измерении силы тока и 125 при измерении напряжения), на вход устройства от источника G1 подать входной сигнал, соответствующих проверяемой точке в соответствии с таблицами 7.5 - 7.12. Допускается определять основную погрешность на проверяемых точках 60 % и 100 % входного сигнала отрицательной полярности.

Показания на мониторе ПЭВМ и цифровом табло устройств должны быть равны по

величине и иметь один знак.

Основную погрешность, у, %, определяют по формуле

А — А_о

у = —---^-100                           (1)

где Ах - измеренное значение входного сигнала в проверяемой точке на цифровом табло устройств или ПЭВМ, mA, A, mV, V и т.д;

Ар - расчетное значение входного сигнала на цифровом табло или мониторе ПЭВМ в проверяемой точке, при задании входного сигнала на эталоне в соответствии с таблицами 7.5 - 7.12;

Ан - нормирующее значение входного сигнала на цифровом табло и мониторе ПЭВМ. За нормирующее значение принимается значение (модуль значения) «Н», соответствующее номинальному входному сигналу.

Устройства считают выдержавшими поверку, если они соответствуют требованиям 7.3.1.

• 7.3.5 Определение основной погрешности устройств при измерении силы тока и/или напряжения по выходному аналоговому сигналу

  						МП. ВТ. 061-2003			Лист
  8	Зам.	ЭП.06.2/4-2020							11
  Изм.	Лист	No докум.		Подп.	Дата
  Инв. № подл.			Подп. и дата			Взам. инв №	Инв. № дубл.	Подп. и дата

Для определения основной погрешности устройств по выходному аналоговому сигналу на вход устройства от источника G1 подают входной сигнал, соответствующего проверяемой точке в соответствии с таблицами 7.5 - 7.12. Допускается определять основную погрешность на проверяемых точках 60 % и 100 % входного сигнала отрицательной полярности.

Определяют основную погрешность, у, %, определяют по формуле

где Ах - действительное значение выходного сигнала в проверяемой точке, mA, V; А_Р - расчетное значение выходного сигнала проверяемой точки, mA, V (см. таблицы 7.5 - 7.12);

Ан - нормирующее значение выходного сигнала (см. таблицу 7.4).

Таблица 7.4

I аблица /.5 - Расчетные значения сигналов ЦП8501/1, ЦП8501/2

Таблица 7.6 - Расчетные значения сигналов ЦП8501/3, ЦП8501/4

Таблица 7.8 - Расчетные значения сигналов ЦП8501/7 - ЦП8501/14, ЦП8501/33, ЦП8501/34, ЦП8501/41, ЦП8501/42

Таблица 7.9 - Расчетные значения сигналов ЦП8501/15 - ЦП8501/24, ЦП8501/29,

ЦП8501/30, ЦП8507/37, ЦП8537/38, ЦП8501/41, ЦП8501/42

Таблица 7.11 - Расчетные значения сигналов ЦП8501/27, ЦП8501/28, ЦП8501/35,

ЦП8501/36

Устройства считают выдержавшими поверку, если они соответствуют требованиям

7.3.1.

• 7.3.6 Определение основной погрешности устройств при измерении частоты по показаниям на цифровом табло

Для определения основной погрешности устройств по показаниям на цифровом табло подключить устройство в соответствии со схемами, приведенными в приложении А. На вход устройства от источника G1 подать входной сигнал: напряжение и частоту в соответствии с таблицей 7.14.

Основную погрешность устройств по показаниям на цифровом табло у, , % определяют по формуле

Ризм ~ Р_ВХ -1ПП

Y1-—--100,                              ₍₃₎

¹ вх.норм

где F изм. - показания цифрового табло устройства в проверяемой точке, Hz;

F вх. - значение частоты в проверяемой точке, установленное на источнике G1, Hz;

F вх. норм. - нормирующее значение измеряемого сигнала, равное 50 Hz.

Устройства считают выдержавшими поверку если они соответствуют требованиям 7.3.1.

• 7.3.7 Основную погрешность устройств по выходному аналоговому сигналу у2,%, при измерении частоты определяют по формуле

^вых.х " ^вых.р . _ _                                      , _v

Т₂=—П--------- 100,                          (4)

^ивых.норм

где Ubhxx — значение выходного аналогового сигнала устройств, измеренное салонным средством измерений для соответствующей проверяемой точки, mV;

и_Вых.р - расчетное значение выходного аналогового сигнала для той же точки, mV;

и_Еых.норм. - нормирующее значение выходного аналогового сигнала, mV (см.таблицу 7.13).

Расчетное значение выходного аналогового сигнала определяют по формуле

UeblX-P — (FbX - Fh) ■ К + UeblXH,                                 (5)

где Fex- значение измеряемой частоты для проверяемой точки, Hz;

Fh - нижнее значение диапазона измеряемой частоты, Hz;

и_Вых.н - нижнее значение диапазона изменений выходного аналогового сигнала, mV;

К - коэффициент преобразования, который определяют по формуле

U -U

_1Г    вых.в вых.н

^к-----jTTF-----’                                     (6)

В н

где F_B - верхнее значение диапазона измерений частоты, Hz;

U вых.в - верхнее значение диапазона изменений выходного аналогового сигнала, mV.

Нормирующее значение выходного аналогового сигнала определяют по формуле ивых.норм — Fвх.норм. ' К                                             (7)

где Fbx.hopm. - нормирующее значение измеряемой частоты, равное 50 Hz;

К - см. формулу (6).

Нормирующие значения частоты и выходного аналогового сигнала приведены в таблице 7.13.

Таблица 7.13

Расчетные значения показаний на цифровом табло или дисплее ПЭВМ и выходного аналогового сигнала для соответствующих значений измеряемой частоты, приведены в таблице 7.14.

Таблица 7.14

Устройства считают выдержавшими испытание, если они соответствуют требовани

ям 7.3.1.

• 7.3.8 Определение пульсации выходного аналогового сигнала устройств

Определение пульсации выходного аналогового сигнала устройств проводят по схеме, приведенной на рисунке А.11 (приложение А), при максимальном значении входного сигнала на максимальной нагрузке.

Устройства считают прошедшими поверку, если значение размаха пульсации:

• - не более 90 mV для устройств с диапазоном изменений выходного аналогового сигнала от 0 до 5 mA или (0 ± 5) mA или от 0 до 2,5 до 5 mA;

• - не более 60 mV для устройств с диапазоном изменений выходного аналогового сигнала от 4 до 20 mA, от 4 до 12 до 20 mA, от 0 до 20 mA или от 0 до 10 до 20 mA или от 0 до 10 V или (0 ± 10) V;

• - не более 30 mV для устройств с диапазоном изменений выходного аналогового сигнала от 0 до 5 V или (0 ± 5) V.

Результаты измерений заносят в протокол поверки. Форма протокола поверки для устройства приведена в приложении Б.

8 Оформление результатов поверки

Положительные результаты первичной поверки удостоверяются нанесением на устройство клейма - наклейки поверителя, результаты поверки заносятся в паспорт и (или) выдается Свидетельство о поверке.

Положительные результаты периодической поверки удостоверяются нанесением на устройства клейма - наклейки и (или) выдается Свидетельство о поверке.

При отрицательных результатах поверки устройство в обращение не допускают, поверительное клеймо - наклейка гасится, Свидетельство о поверке аннулируется, и выписывается Заключение о непригодности устройства к применению.

Приложение А

(рекомендуемое)

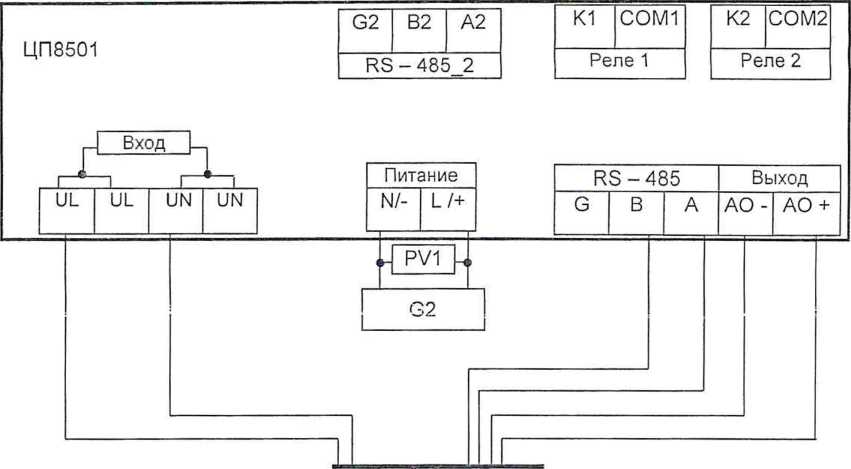

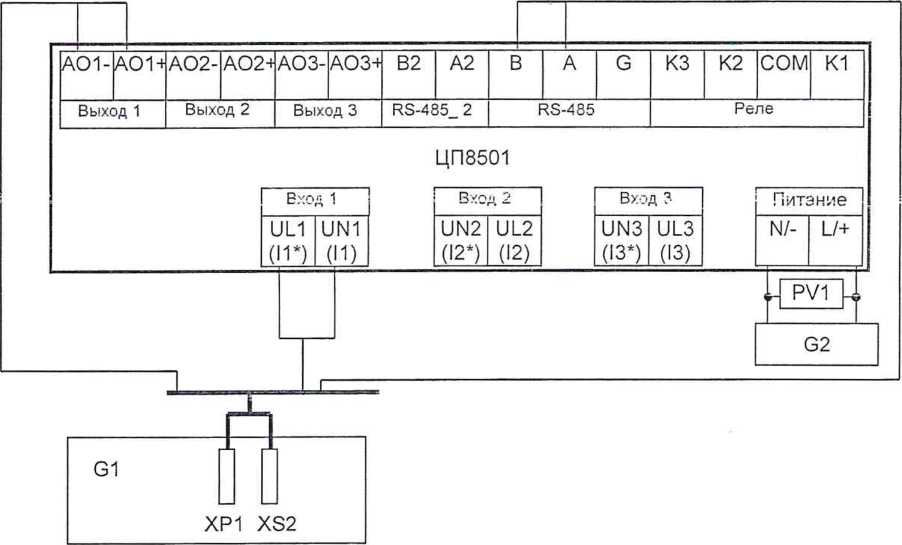

Схемы определения основной погрешности

и пульсации выходного аналогового сигнала устройств

ЦП8501 - поверяемое устройство измерительное;

G1 - установка поверочная УПП8531М;

G2 - устройство УИ300.1;

PV1 - вольтметр ЦВ8500/6.

Примечания

• 1 Обозначения в скобках для подключения устройств при измерении силы переменного тока.

• 2 При подключении устройств с питанием напряжением постоянного тока, входным сигналом постоянного тока необходимо соблюдать полярность питания и входного сигнала. Для устройств с универсальным питанием полярность его подключения не имеет значения.

• 3 Для устройств с другими габаритными размерами см. схемы, приведенные в РЭ.

• 4 Для устройств ЦП8501/1 - ЦП8501/4 с диапазоном измерения 0- 10 рАсм. рисунок А.2.

• 5 Для устройств с выходным аналоговым сигналом постоянного напряжения см. рисунок А.10.

• 6 Проверку интерфейсов допускается проводить поочередно.

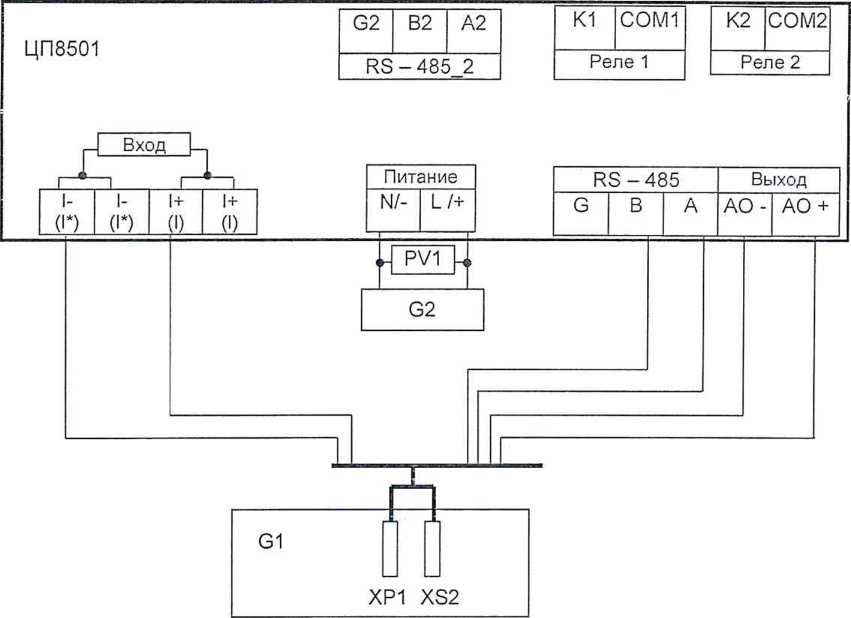

Рисунок А.1 - Схема определения основной погрешности одноканальных устройств при измерении силы тока с выходным аналоговым сигналом постоянного тока с помощью установки УПП8531М

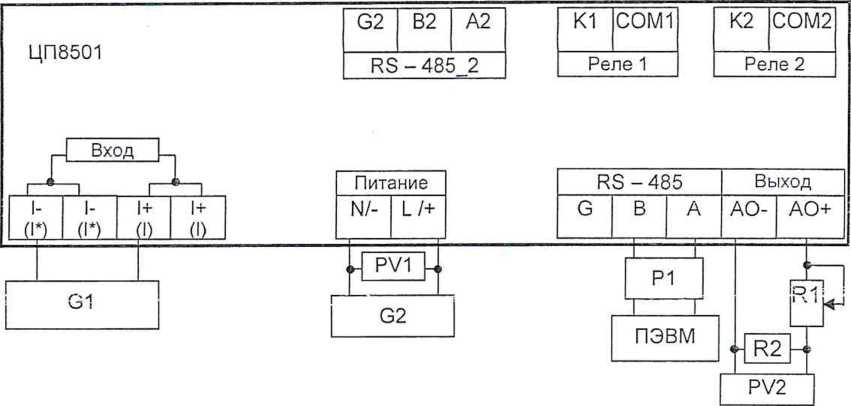

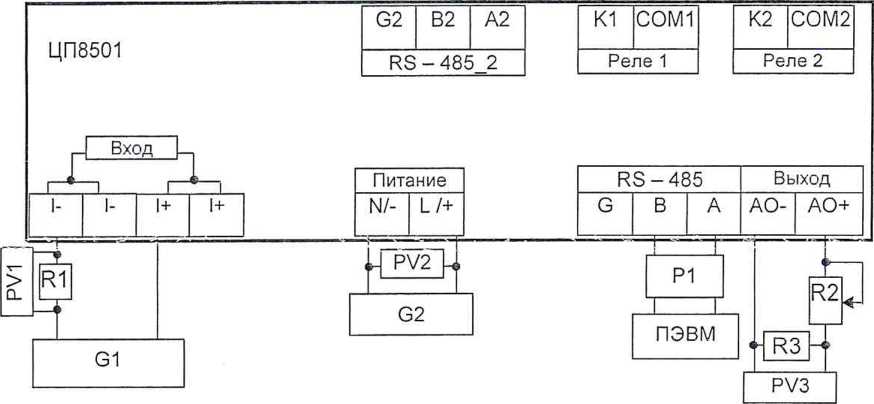

ЦП8501 - проверяемое устройство измерительное;

G1 - калибратор универсальный Н4-17;

G2 - устройство УИ300.1;

PV1 - компаратор Р3003;

PV2 - вольтметр ЦВ8500/6;

PV3 - вольтметр ЦВ8500/4;

R1 - катушка сопротивления эталонная Р3030, Иномин. = 1 kQ;

R2 - магазин сопротивлений РЗЗ;

R3 - катушка сопротивления эталонная Р331, Rhommh. = 100 Q;

ПЭВМ - персональная ЭВМ (ПК) IBM-совместимая;

Р1 - преобразователь интерфейса USB в RS-485 типа ADAM-4561.

Примечания

• 1 При подключении устройств с питанием напряжением постоянного тока, с входным сигналом постоянного тока необходимо соблюдать полярность питания и входного сигнала. Для устройств с универсальным питанием полярность его подключения не имеет значения.

• 2 Для устройств с другими габаритными размерами см. схемы, приведенные в РЭ.

• 3 Для устройств с выходным аналоговым сигналом постоянного напряжения см. рисунок А.10.

• 4 Проверку интерфейсов допускается проводить поочередно.

Рисунок А.2 - Схема определения основной погрешности одноканальных устройств при измерении силы постоянного тока до 10 рА с выходным аналоговым сигналом постоянного тока

ЦП8501 - проверяемое устройство измерительное;

G1 - калибратор универсальный Н4-17;

G2 - устройство УИ300.1;

PV1 - вольтметр ЦВ8500/6;

PV2 - вольтметр ЦВ8500/4;

R1 - магазин сопротивлений РЗЗ;

R2 - катушка сопротивления эталонная Р331, Rhomhh. = 100 Q;

ПЭВМ - персональная ЭВМ (ПК) IBM-совместимая;

Р1 - преобразователь интерфейса USB в RS-485 типа ADAM-4561.

Примечания

• 1 При подключении устройств с питанием напряжением постоянного тока, с входным сигналом постоянного тока необходимо соблюдать полярность питания и входного сигнала. Для устройств с универсальным питанием полярность его подключения не имеет значения.

• 2 Для устройств с другими габаритными размерами см. схемы, приведенные в РЭ.

• 3 Для устройств с выходным аналоговым сигналом постоянного напряжения см. рисунок А. 10.

• 4 Проверку интерфейсов допускается проводить поочередно.

Рисунок А.З - Схема определения основной погрешности одноканальных устройств при измерении силы тока по показаниям на цифровом табло и по выходному аналоговому сигналу постоянного тока

ЦП8501 - поверяемое устройство измерительное;

G1 - установка поверочная УПП8531М;

G2 - устройство УИ300.1;

PV1 - вольтметр ЦВ8500/6.

Примечания

• 1 При подключении устройств с питанием напряжением постоянного тока, необходимо соблюдать полярность питания и входного сигнала. Для устройств с универсальным питанием полярность его подключения не имеет значения.

• 2 Для устройств с другими габаритными размерами см. схемы, приведенные в РЭ.

• 3 Для устройств с выходным аналоговым сигналом постоянного напряжения см. рисунок А. 10.

• 4 Проверку интерфейсов допускается проводить поочередно.

Рисунок А.4 - Схема определения основной погрешности одноканальных устройств при измерении напряжения переменного тока и частоты с выходным аналоговым сигналом постоянного тока установкой УПП8531М

ПЭВМ

PV2

ЦП8501 - проверяемое устройство измерительное;

G1 - калибратор универсальный Н4-17;

G2 - устройство УИ300.1;

PV1 - вольтметр ЦВ8500/6;

PV2 - вольтметр ЦВ8500/4;

R1 - магазин сопротивлений РЗЗ;

R2 - катушка сопротивления эталонная Р331, Rhomuh. = 100 Q;

ПЭВМ - персональная ЭВМ (ПК) IBM-совместимая;

Р1 - преобразователь интерфейса USB в RS-485 типа ADAM-4561.

Примечания

• 1 При подключении устройств с питанием напряжением постоянного тока, с входным сигналом постоянного тока необходимо соблюдать полярность питания и входного сигнала. Для устройств с универсальным питанием полярность его подключения не имеет значения.

• 2 Для устройств с другими габаритными размерами см. схемы, приведенные в РЭ.

• 3 Для устройств с выходным аналоговым сигналом постоянного напряжения см. рисунок А. 10.

• 4 Проверку интерфейсов допускается проводить поочередно.

Рисунок А.5 - Схема определения основной погрешности одноканальных устройств при измерении напряжения постоянного тока по показаниям на цифровом табло и по выходному аналоговому сигналу постоянного тока

ПЭВМ

< R3

PV3

ЦП8501 - проверяемое устройство измерительное;

G1 - калибратор универсальный Н4-17;

G2 - устройство УИ300.1;

PV1 - компаратор Р3003;

PV2 - вольтметр ЦВ8500/6;

PV3 - вольтметр ЦВ8500/4;

R1 - катушка сопротивления эталонная Р3030, Rhomuh. = 1 kQ;

R2 - магазин сопротивлений РЗЗ;

R3 - катушка сопротивления эталонная Р331, Лномин. = 100 О;

ПЭВМ - персональная ЭВМ (ПК) IBM-совместимая;

Р1 - преобразователь интерфейса USB в RS-485 типа ADAM-4561.

Примечания

• 1 При подключении устройств с питанием напряжением постоянного тока, с входным сигналом постоянного тока необходимо соблюдать полярность питания и входного сигнала. Для устройств с универсальным питанием полярность его подключения не имеет значения.

• 2 Для устройств с другими габаритными размерами см. схемы, приведенные в РЭ.

• 3 Для устройств с выходным аналоговым сигналом постоянного напряжения см. рисунок А. 10.

• 4 Проверку интерфейсов допускается проводить поочередно.

Рисунок А.6 - Схема определения основной погрешности одноканальных устройств ЦП8501/35 - ЦП8501/38 при измерении напряжения постоянного тока с наружного шунта по показаниям на цифровом табло и по выходному аналоговому сигналу постоянного тока

PV1

G2

ЦП8501 - проверяемое устройство измерительное;

G1 - установка поверочная УПП8531М;

G2 - устройство УИ300.1;

PV1 - вольтметр ЦВ8500/6.

Примечания

• 1 Обозначения в скобках для подключения трехфазных трехпроводных цепей.

• 2 При подключении устройств с питанием напряжением постоянного тока, необходимо соблюдать полярность. Для устройств с универсальным питанием полярность подключения не имеет значения.

• 3 Для устройств с другими габаритными размерами см. схемы, приведенные в РЭ.

• 4 Для устройств с выходным аналоговым сигналом постоянного напряжения см. рисунок А. 10.

• 5 Проверку интерфейсов и аналоговых выходов допускается проводить поочередно.

Рисунок А.7 - Схема определения основной погрешности трехканальных устройств ЦП8501 /15 - ЦП8501/26 при измерении напряжения 3-х фазных цепей с выходным аналоговым сигналом постоянного тока установкой УПП8531М.

ЦП8501 - проверяемое устройство измерительное;

G1 - установка поверочная УПП8531М;

G2 - устройство УИ300.1;

PV1 - вольтметр ЦВ8500/6.

Примечания

• 1 Обозначения в скобках для подключения токовых цепей при измерении силы переменного тока.

• 2 При подключении устройств с питанием напряжением постоянного тока, необходимо соблюдать полярность. Для устройств с универсальным питанием полярность подключения не имеет значения.

• 3 Для устройств с другими габаритными размерами см. схемы, приведенные в РЭ.

• 4 Для устройств с выходным аналоговым сигналом постоянного напряжения см. рисунок А. 10.

• 5 Проверку входов, интерфейсов и аналоговых выходов допускается проводить поочередно.

Рисунок А.8 - Схема определения основной погрешности трехканальных устройств при измерении силы переменного тока или напряжения переменного тока с выходным аналоговым сигналом постоянного тока установкой УПП8531М.

ЦП8501 - проверяемое устройство измерительное;

G1 - установка поверочная УПП8531М;

G2 - устройство УИ300.1;

PV1 - вольтметр ЦВ8500/6

Примечания

• 1 При подключении устройств с питанием напряжением постоянного тока, необходимо соблюдать полярность. Для устройств с универсальным питанием полярность подключения не имеет значения.

• 2 Для устройств с другими габаритными размерами см. схемы, приведенные в РЭ.

• 3 Для устройств с выходным аналоговым сигналом постоянного напряжения см. рисунок А. 10.

• 4 Проверку интерфейсов и аналоговых выходов допускается проводить поочередно.

Рисунок А.9 - Схема определения основной погрешности трехканальных устройств при измерении напряжения, тока и частоты (ЦП8501/41, ЦП8501/42) с выходным аналоговым сигналом постоянного тока установкой УПП8531М.

Остальное - см. рисунки А.1 - А.9.

R1 - магазин сопротивлений РЗЗ, R_HOmhh. 1 kQ для 5 V и R_HOmmh 2 kQ для 10 V;

PV1 - вольтметр ЦВ8500/5.

Рисунок А.10 - Схема определения основной погрешности устройств

с выходным аналоговым сигналом напряжением 5 V или 10 V.

Остальное - см. рисунки А.1 - А.9.

R1

Р1

R1 - для аналогового сигнала (0 ± 5) mA или (0 - 5) mA.... резистор С2-ЗЗН - 0,125 -3 kQ ± 5 %, -для аналогового сигнала (4 - 20) mA или (4-12-20) mA или (4 - 20) mA.............резистор

С2-ЗЗН - 0,125 - 470 Q ± 5 %;

• - для аналогового сигнала (0 ± 5) V или (0 - 5) V..........резистор С2-ЗЗН -0,125-1 kQ ± 5 %,

• - для аналогового сигнала (0 ± 10) V или (0 - 10) V...... резистор С2-ЗЗН - 0,125 -2 kQ ± 5 %,

Р1 - осциллограф универсальный С1-93 - для определения пульсации и времени установления выходного сигнала.

Рисунок А.11 - Схема определения пульсации и времени установления выходного аналогового сигнала

Приложение Б

(справочное)

Форма протокола поверки устройства

Протокол № ___

поверки устройства ЦП8501 /____№ ____

• 1 Дата поверки_________________________________________________________________

• 2 Заводской номер СИ и год выпуска____________________________________________

• 3 Условия проведения поверки_______________________________________________

• 4 Наименование, тип и номер применяемого измерительного оборудования

• 5 Наименование и обозначение документа, по которому проводилась поверка

• 6 Результаты проверки

  • 6.1 Внешний осмотр______________________________________________________

  • 6.2 Опробование_________________________________________________________

  • 6.3 Электрическая прочность изоляции______________________________________

  • 6.4 Результаты определения диапазона измерений входного сигнала, диапазона изменений выходного аналогового сигнала, диапазона показаний цифрового табло, основной погрешности приведены в таблице 1.

Таблица 1

• 6.5 Пульсация выходного аналогового сигнала_________________________________

• 7 Заключение по результатам поверки

Устройство ЦП8501/__№_____ ________________________________________

требованиям технических нормативных правовых актов.

Лист регистрации изменений
