СОГЛАСОВАНО

(раздел 7 "Методика поверки")

УТВЕРЖДАЮ

СЧЕТЧИКИ ВОДЫ ТЭМ (мод. 211, 212) Руководство по эксплуатации Лист утверждения

РАЖГ.407124.001 РЭ-ЛУ

там

Инв. № подлинника

Подпись и дата

Взамен инв. №

Инв. № дубликата

Подпись и дата

7 Методика поверки » ' 7.1 Общие положения

Настоящая методика распространяется на счетчики воды ТЭМ моделей 211 и 212, зарегистрированные в Госреестре средств измерений под № 24357-03.

Поверке подвергается каждый счетчик воды при выпуске из производства, при эксплуатации и после ремонта. Периодичность поверки при эксплуатации - 4 года.

7.2 Операции поверки

При поверке выполняют следующие операции:

  • - внешний осмотр;

  • - определение соответствия погрешности допускаемым пределам;

  • - проверка формирования выходного сигнала.

7.3 Средства поверки

При поверке применяются следующие средства измерений и оборудование:

  • - проливочная установка STEP-100 (0,02-1,0 м3,0,03-30 м3/ч, кл. точности 0,2);

  • - источник постоянного тока Б5-44 (24 В, 250 мА).

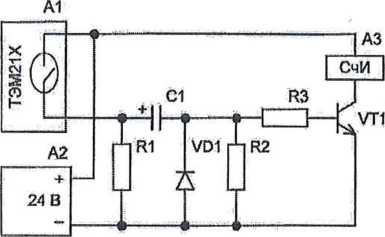

Допускается применение иных средств с характеристиками не хуже укзанных. Схема подключения выходного сигнала водосчетчика приведена на рисунке 7.1.

А1 - проверяемый водосчетчик;

А2 - источник постоянного тока Б5-44;

АЗ - счетчик импульсов СИ.206;

С1 - конденсатор К50-24-63В-22 мкФ; R1-R3 — резистор С2-ЗЗН-0,25Вт-2 кОм; VD1 - диод КД522Б;

VT1 - транзистор КТЗ117А1.

Рисунок 7.1 Схема подключения выходного сигнала

7.4 Условия поверки

Внешняя среда:

  • - температура окружающего воздуха - от 5 до 50 °C;

  • - относительная влажность ~ от 30 до 80 %;

  • - атмосферное давление - от 84 до 106,7 кПа.

  • - отсутствие вибрации, тряски и ударов, влияющих на работу водосчетчика.

Измеряемая среда:

  • - вода по СНиП 2.04.07 или ГОСТ Р 51232;

  • - температура воды - от 5 до 150 °C;

  • - давление воды - не более 1,6 МПа.

7.5 Поверка
  • 7.5.1 Внешний осмотр

При внешнем осмотре проверяют внешний вид, комплектность и маркировку сличением с эксплуатационной документацией.

  • 7.5.2 Определение соответствия погрешности допускаемым пределам и проверку формирования выходного сигнала проводят на проливочной установке.

При проверке водосчетчик устанавливают на горизонтальном участке трубопровода, плоскостью шкалы вверх. Длины прямых участков трубопровода должны составлять 3 DN - до плоскости входного патрубка (фланца) и 2-DN - после плоскости выходного патрубка (фланца) водосчетчика.

Перед испытанием снимают антимагнитный экран водосчетчика, обеспечивая возможность считывания показаний по шкале с расширенным диапазоном.

Проверку проводят на минимальном qmin, переходном qt и максимальном qmax расходах. Значение минимального расхода поддерживают с допускаемым отклонением ± 2,5 %, других - с отклонением ± 5 %.

На каждом расходе проливают соответствующий ему объем - Vqmin, Vqt, Vqmax, значение которого должно быть не менее приведенного в таблице 7.1. Все объемы проливают в произвольной очередности, предварительно заполняя водой под рабочим давлением участок трубопровода с установленным водосчетчиком.

Таблица 7.1 Испытательные режимы

DN

Значения

расхода [м3/ч] и о(

5ъема [м3]

qmin

Vqmin

Qt

Vqt

Яшах

Vqmax

15

0,03

0,02

0,12

0,04

3

0,1

20

0,05

0,04

0,2

0,1

5

0,2

25

0,065

0,04

0,28

0,1

7

0,4

32

0,09

0,05

0,48

0,2

12

0,5

40

0,16

0,1

0,8

0,3

20

1,0

50

0,2

ОД

1,2

0,5

30

1,0

Перед началом и по окончании проливки каждого объема фиксируют показания водосчетчика с точностью 0,0001 м3. Кроме того, перед проливкой максимального объема Vqmax обнуляют счетчик импульсов, включенный в цепь выходного сигнала, а по окончании проливки фиксируют его показания.

Вычисляют приращение показаний водосчетчика для каждого пролитого объема как разность между значениями, зафиксированными после и до проливки соответствующего объема.

Приращение показаний водосчетчика при проливке каждого объема должно лежать в диапазоне согласно (7.1)-(7.3), а показания счетчика импульсов по окончании проливки максимального объема - согласно (7.4).

0,95-Vqmin < AVqmin < l,05-Vqmin,

0,98-Vq, g AVqt < l,02-Vqt,

0,98-Vqmax < AVqmax < 1,02-Vqmax,

"103 • AVqmax'

-1<N< int

'lO’-AVq^'

С

С

(7.4)

где Vqmin, Vqt, Vqmax AVqmin, AVqt, AVqmax -

N C int

объемы [м3], пролитые на расходах qmin, qt, и qfflax; приращения показаний водосчетчика [м3], соответствующие пролитым объемам;

показания счетчика импульсов;

цена импульса [л];

функция выделения целой части числа.

  • 7.5.3 Оформление результатов

Результаты поверки оформляют записью в паспорте водосчетчика с указанием даты и результатов проведения. Запись удостоверяется подписью поверителя и, при положительных результатах поверки, - оттиском клейма в паспорте.

8 Паспорт
  • 8.1 Комплектность

Счетчик воды ТЭМ -     -____-______- 1 шт.                             'у

Прокладка уплотнительная - 2 шт.

Комплект присоединительный КП-____-___ -____-1 пгт. (по заказу)

Руководство по эксплуатации - 1 пгт.

  • 8.2 Свидетельство о приемке

Счетчик воды ТЭМ______зав. №_________

Диаметр условного прохода DN_______.

Номинальный расход qn________м3/ч.

Цена импульса С _______л.

Счетчик воды соответствует требованиям технических условий ТУ 4213-040-23041473-2003 и признан годным для эксплуатации.

Дата изготовления________________

Начальник ОТК_______ ,             МП

  • 8.3 Свидетельство о поверке

Поверку счетчиков воды при выпуске из производства, при эксплуатации и после ремонта проводят согласно методике, приведенной в разделе 7 настоящего руководства по эксплуатации.

Дата текущей поверки

Результаты поверки

Дата очередной поверки

Подпись и печать поверителя

1

  • 8.4 Гарантийные обязательства

Изготовитель гарантирует соответствие счетчика воды требованиям технических условий ТУ 4213-040-23041473-2003 при соблюдении правил монтажа, эксплуатации, транспортирования и хранения.

Гарантийный срок эксплуатации - 18 месяцев. Исчисление гарантийного срока производится от даты ввода счетчика воды в эксплуатацию, но не позднее 6 месяцев от даты его изготовления. Среднемесячная гарантийная наработка в течение гарантийного срока эксплуатации - 700’qn м3.

Гарантийные обязательства изготовителя прекращаются в случае:

  • - возникновения дефектов вследствие нарушения потребителем условий монтажа, эксплуатации, транспортирования и хранения;

  • - возникновения дефектов вследствие действий третьих лиц;

  • - возникновении дефектов вследствие действия непреодолимой силы;

  • - нарушения целостности пломб изготовителя;

  • - истечения гарантийного срока эксплуатации;

  • - исчерпания среднемесячной гарантийной наработки.

В течение гарантийного срока изготовитель безвозмездно выполняет ремонт отказавшего счетчика воды при наличии рекламационного акта и паспорта.

Потребитель осуществляет транспортирование счетчика воды за свой счет и оплачивает поверки, выполняемые органами Ростехрегулирования.

8.5 Сведения о ремонте и регламентных работах

Дата выполнения

Состав работ

Подпись и печать отк
