Методика поверки «СИСТЕМЫ ИЗМЕРЕНИЙ ДЛИТЕЛЬНОСТИ СОЕДИНЕНИЙ СИДС OpenScape 4000» (МП 425760-001-97345272-2016)

СОГЛАСОВАНО

Генеральный директор ООО «ЮК»

С.Е. Размахаев

2016 г.

УТВЕРЖДАЮ

Генеральный директор

СИСТЕМЫ ИЗМЕРЕНИЙ ДЛИТЕЛЬНОСТИ СОЕДИНЕНИЙ

СИДС OpenScape 4000

Методика поверки

МП 425760-001-97345272-2016

Настоящая методика поверки (МП) устанавливает методы и средства первичной, периодической, инспекционной и экспертных поверки систем измерений длительности соединений СИДС OpenScape 4000 (далее - СИДС).

СИДС OpenScape входит в состав комплекса оборудования с измерительными функциями - местной телефонной станции OpenScape 4000 (версия ПО V7) производства компании UNIFY Software and Solutions GmbH & Co. KG., Германия.

Методика разработана в соответствии с рекомендацией РМГ 51-2002 ГСИ Документы на методики поверки средств измерений. Основные положения.

Объектом метрологического контроля при поверке является система измерений длительности соединений, входящая в состав указанного выше оборудования.

Поверку системы осуществляют один раз в два года метрологические службы, которые аккредитованы в системе Росаккредитации на данные виды работ.

Требования настоящей методики поверки обязательны для метрологических служб юридических лиц независимо от форм собственности.

• 1 ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки должны производиться операции, указанные в таблице 1. Таблица 1.

* соответствует вероятности неправильной работы СИДС OpenScape 4000, выражающейся в превышении допустимой погрешности измерений длительности телефонного соединения или недостоверном определении номеров вызывающего и вызываемого абонентов.

• 2 СРЕДСТВА ПОВЕРКИ

  • 2.1 При проведении поверки должны применяться эталонные средства измерений, указанные в таблице 2.

  • 2.2 Эталонные средства измерений должны быть исправны, поверены и иметь свидетельство (отметку в паспорте) о поверке или клеймо.

СОДЕРЖАНИЕ

• 1 ОПЕРАЦИИ ПОВЕРКИ

• 2 СРЕДСТВА ПОВЕРКИ

• 3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 5 УСЛОВИЯ ПОВЕРКИ

• 6 ПОДГОТОВКА ПРОВЕДЕНИЮ ПОВЕРКИ

• 7 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 7.1 Опробование

  • 7.2 Определение метрологических характеристик

• 8 ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

• 9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

ПРИЛОЖЕНИЕ А (СПРАВОЧНОЕ) ФОРМИРОВАТЕЛЬ ТЕЛЕФОННЫХ

СОЕДИНЕНИЙ «ПРИЗМА» (ОБЩИЕ СВЕДЕНИЯ)

ПРИЛОЖЕНИЕ Б (СПРАВОЧНОЕ) ТАБЛИЦЫ РЕЗУЛЬТАТОВ ПОВЕРКИ

ПРИЛОЖЕНИЕ В (СПРАВОЧНОЕ) ОПИСАНИЕ ФОРМАТА ФАЙЛА ПОДРОБНОГО

УЧЕТА ТАРИФНОЙ ИНФОРМАЦИИ

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

Т а б л и ц а 2

• 3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

  • 3.1 К проведению поверки допускаются лица:

• - прошедших обучение на поверителей радиотехнических СИ времени и частоты;

• - изучившие эксплуатационную документацию СИДС OpenScape 4000 и рабочих эталонов;

• - имеющие навык работы на персональном компьютере (PC) в операционной среде WINDOWS и имеющие знания в области IP-технологий;

• - имеющие квалификационную группу по технике безопасности не ниже III.

• 4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 4.1 Корпус PC должен быть заземлен.

  • 4.2 Рабочее место должно иметь соответствующее освещение.

  • 4.3 При проведении поверки запрещается:

• - проводить работы по монтажу и демонтажу применяемого в поверке оборудования;

• - производить работы по подключению соединительных кабелей при включенном питании Призма и PC.

• 5 УСЛОВИЯ ПОВЕРКИ

  • 5.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающей среды, °C                                   25 ± 10;

• - относительная влажность воздуха, %                                    45 - 80;

• -  атмосферное давление, кПа (мм рт.ст.)                    84,0 - 105,7 (630 - 800).

• 6 ПОДГОТОВКА ПРОВЕДЕНИЮ ПОВЕРКИ

  • 6.1 Перед проведением поверки необходимо провести следующие подготовительные работы:

• ■ проверить на рабочем месте оператора версию программного обеспечения оборудования OpenScape 4000 (она должна быть не ниже v7);

• ■ проверить срок действия свидетельства о поверке образцовых средств измерений;

• ■ разместить на рабочем столе с площадью не менее 1,5 м² прибор «Призма»;

• ■ установить рядом с «Призма» персональный компьютер (PC), который должен быть оснащен операционной системой WINDOWS-98/2000Pro/XP;

• ■ подключить к PC принтер;

• ■ соединить кабелем разъем СОМ-2 PC с соответствующим разъемом на «Призма»;

• ■ подвести к рабочему месту однофазное переменное напряжение 220В;

• ■ установить разветвительную колодку с заземленным проводом и тремя розетками типа «Евро»;

• ■ получить у оператора телефонные номера, задействованные в поверке;

• ■ подключить «Призма» к поверяемому оборудованию, в соответствии с рисунками 1, 2 или 3; подключить абонентов «АА» и «АО» «Призма» к свободным абонентским линиям поверяемого оборудования, через аналоговый абонентский доступ (рисунок 1), через шлюз SIP (рисунок 2) или через АТС (УПАТС) в соответствии с рисунком 3 - по аналоговым абонентским линиям, с образованием до 8-ми каналов связи «АА - АО».

Призма

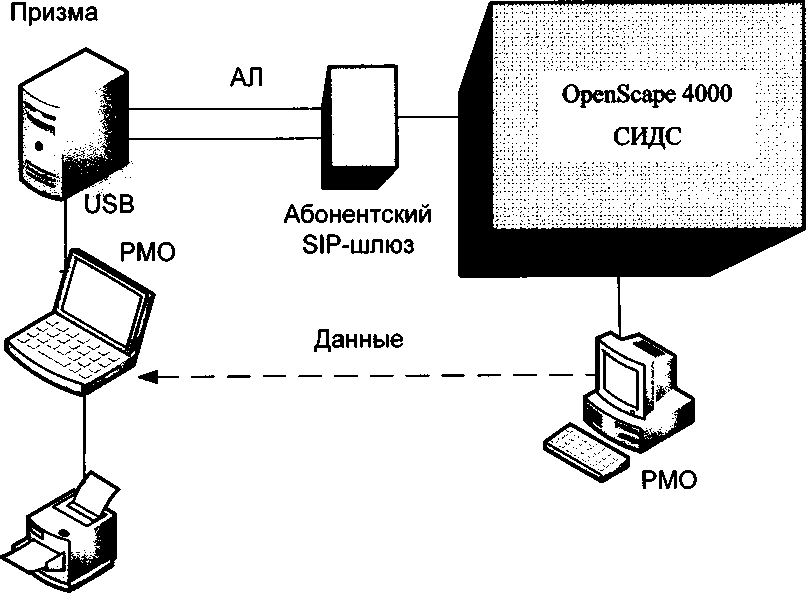

Рисунок 2 - Схема поверки СИДС через абонентский SIP-шлюз

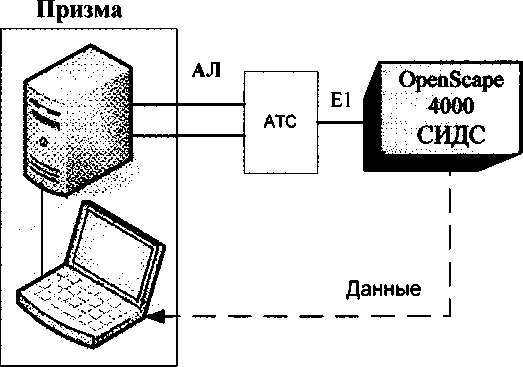

Рисунок 3 - Схема поверки СИДС (через промежуточную АТС)

При использовании схемы 3 оборудование OpenScape 4000 соединяется с промежуточной АТС по тракту Е1. Оператор оборудования OpenScape 4000 должен переадресовать вызовы на номера промежуточной АТС, которые соединены с комплектами «АО» Призма.

• 6.2 При проведении поверки запрещается:

• - проводить работы по монтажу и демонтажу применяемого в поверке оборудования;

• - производить работы по подключению соединительных кабелей при включенном питании Призма и PC.

• 7 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 7.1 Опробование

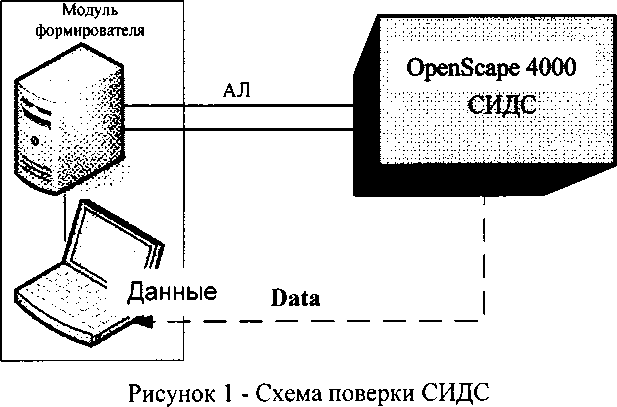

    • 7.1.1 Опробование производят по схеме в соответствии с рисунками 1, 2 или 3.

    • 7.1.2 Выполнить подготовительные операциий:

• ■ включить питание PC и прибора «Призма»;

• ■ осуществить инсталляцию программного обеспечения, для этого вставить диск в CD-ROM дисковод. На экране появится диалоговое окно "ПРОГРАММА УСТАНОВКИ". Дважды щелкнуть мышью по пункту "программа", расположенном в левой части окна. Это приведет к инициализации мастера инсталляции, в дальнейшем необходимо следовать его указаниям;

• ■ после окончания инсталляции на жестком диске PC будет создан каталог PRIZMA с программами для управления работой прибора «Призма»;

• ■ запустить программу prizma.exe из каталога PRIZMA в операционной среде WINDOWS (4a3.060.045 программное изделие «Призма»). После загрузки программы на экране монитора PC открывается основное окно программы, в верхней части которого расположено главное меню, ниже - основные пиктограммы и наименование прибора.

Формирователь телефонных соединений ПРИЗМА

• 7.1.3 Создать конфигурацию:

• ■ в меню Конфигурация щелкнуть по кнопке СОЗДАТЬ, при этом открывается окно Введите имя новой конфигурации;

• ■ в диалоговом боксе Имя файла ввести наименование поверяемого оборудования (например, OpenScape) и сохранить его. При этом в окне Конфигурация отображается имя созданной конфигурации с расширением pri, например - OpenScape.pri;

• 7.1.4 Создать настройку поверки:

• ■ в главном меню открыть Прибор \Новая настройка, открывается окно Создание новых данных прибора \ Настройка комплектов;

• ■ окно Настройка комплектов имеет четыре вкладки: Назначение, Вид набора, Собственные номера, Набираемые номера;

• ■ в окне Назначение - в диалоговый бокс - Глобальная настройка прибора \ Имя настройки ввести наименование поверяемого оборудования (например, OpenScape), назначить абонентов и ответчиков и соответствующие им линейные комплекты, остальные параметры - по умолчанию;

ПРИМЕЧАНИЕ: Неиспользуемые при поверке линейные комплекты абонентов и ответчиков необходимо заблокировать нажатием кнопки Блок, при этом кнопки, соответствующие заблокированным комплектам, окрашиваются в коричневый цвет.

• ■ в окне Вид набора установить частотный или импульсный тип набора номера (частотный предпочтительнее) для всех комплектов;

• ■ выбрать подпункт Собственные номера

• ■ в окне Собственные номера ввести полученные от оператора номера (воспользоваться услугой Сервис \ Выделить все, далее ввести номера). Количество цифр в номере зависит от реальных условий поверки;

• ■ в качестве Абонентов ввести номера, к которым подключены комплекты АА «Призма»;

• ■ в качестве Ответчиков ввести:

• 1 номера, к которым подключены комплекты АО «Призма» или

• 2 номера Абонентов, для которых установлена переадресация на комплекты АО

«Призма.

• ■ в окне Набираемые номера необходимо выделить используемые линейные комплекты, далее повторить номера Ответчиков, в соответствии с рисунками 1, 2 или 3;

• ■ открыть вкладку Режим работы \ Режим:

а) Общие - ввести Облегченный режим анализа сигнала;

б) Тип АТС - проверить, что переключатель установлен в положение Прочие типы;

в) Режим соединений - перевести переключатель в положение Старт со сдвигом, ввести значение -1000 мс

г) Фиксация времени - установить переключатель в положение По установлению тракта;

д) Остальные установки данной вкладки - по умолчанию.

• ■ открыть вкладку СИДС - открывается окно Настройка СИДС, имеющая три вкладки: Настройка, Алгоритм испытаний, Связь;

• ■ окно Настройка \ Выбор СИДС:

Категории - представлены виды коммутационного оборудования:

АПУС - электромеханические АТС, оснащенные АПУС (аппаратурой повременного учета соединений);

ЭАТС - электронные автоматические телефонные станции;

СПС - системы подвижной связи;

ИП - интеллектуальные платформы;

цов - центр обслуживания вызовов.

Маршрутизаторы - оборудование коммутации и маршрутизации пакетов информации;

Выбрав вид коммутационного оборудования - ЭАТС - электронные автоматические телефонные станции, необходимо активизировать «+», при этом появляется перечень конверторов СИДС, имеющихся в библиотеке программы «Призма», далее - выделить (двойное нажатие левой кнопки мыши) нужный тип конвертора СИДС - OpenScape;

В боксе Выбранный тип СИДС автоматически записывается имя выбранного конвертора;

В бокс Имя файла СИДС ввести произвольное имя, под которым будут сохранены результаты поверки СИДС (например, дата поверки - 160816.txt);

Коррекция времени - необходимо откорректировать машинное время PC по машинным часам поверяемого оборудования, допустимая погрешность ± 2 с;

пдв - предельно допустимые величины - ввести вероятность отказа СИДС (Ро), равное 10 промилле (что допускается при поверке при выборке уменьшенного объёма);

• ■ в окне Алгоритм испытаний - создать алгоритм опробования, для этого необходимо выделить этап 1, проверить, что данные соответствуют п.1 таблицы 4 (для чего в окне Инструментарии нажать кнопку Редактировать этап, при этом открывается окно Параметры испытаний), далее удалить этапы 2-6, нажав кнопку Удалить этап;

• ■  закрыть окно, сохранив произведённые настройки;

• ■ вкладка Связь используется при обработке результатов поверки.

• 7.1.5 Установить связь PC с прибором «Призма»

• ■ из окна Конфигурация, нажатием кнопки Подключение - загрузить настройку поверки OpenScape.gn;

• ■ произвести инициализацию прибора, нажав пиктограмму с изображением ключа, при этом открывается окно Панель прибора с настройкой OpenScape.gn, происходит автоматическая связь PC с прибором «Призма», индикаторы рабочих комплектов окрашиваются в зеленый цвет, заблокированных - в коричневый, появляется сообщение о подключении прибора: Прибор подключен к СОМ 1 (или COM2, USB);

Примечание - При необходимости введения дополнительных настроек, касающихся параметров набора номера, зуммерных сигналов, КПВ, ПВ, нужно открыть в главном меню опцию Сервис \ Дополнительная настройка прибора и ввести требуемые изменения в схему настройки.

• 7.1.6 Запуск программы опробования

• ■ после нажатия кнопки Старт происходит загрузка параметров работы и появляется сообщение Прибор работает;

• ■ процедуру опробования «Призма» выполняет автоматически по заранее заданной программе. Она формирует два цикла коротких телефонных соединений (20 с) одновременно по восьми абонентским линиям;

• ■ по завершении в окне программы появляется сообщение Работа завершена.

• 7.1.7 Процедура снятия учетной информации с поверяемого оборудования

• ■ после окончания процедуры опробования оператор должен снять учетную информацию на рабочем месте администратора;

• ■ для получения полной информации о звонках, необходимо убедиться, что активный файл закрыт и информация готова для отправки в АСР, после выполнения этих требований можно снять файл;

• ■ в приложении В приведено описание формата файла подробного учета;

• 7.1.7 Копирование результатов опробования при помощи USB - накопителя:

• ■ поверитель должен скопировать полученный у оператора учетный файл на жесткий диск PC в каталог Prizma\Statistics\nMn конфигурации\дата испытаний;

• ■ в главном меню открыть окно Прибор\Настройка из конфигурации, появится окно Редактирование данных прибора OpenScape.gn, затем щелкнуть по вкладке СИДС\Связь, далее - в открывшейся вкладке в структуре каталогов выбрать USB - накопитель (*),

где * - буква, которой обозначен USB - накопитель в структуре каталогов;

• ■ в боксе Выбранное устройство выделить *:\, из появившегося списка файлов СИДС выбрать нужный, далее - Копировать;

• ■ откроется окно с запросом - куда копировать, необходимо выбрать каталог OpenScape, далее - папку с датой поверки, в окне Внимание с подтверждением копирования -Да;

• ■ в результате данных действий станционный файл будет скопирован в каталог Prizma\Statistics\HMn конфигурации\дата испытаний и готов к статистической обработке.

• 7.1.8 Обработка результатов опробования (проверка работы конвертора)

• ■ выбрать в главном меню пункт Испытания \ Статистика СИДС. На экран выдается стандартное окно выбора файла Статистика СИДС, в котором оператор может найти и выбрать файл, содержащий информацию о результатах поверки СИДС;

• ■ запускается программа расчета статистики СИДС, «Призма» автоматически обрабатывает результаты опробования по заложенной программе;

• ■ в результате выдается диалоговое окно Статистика СИДС. Заголовок окна содержит дату проведения поверки, имя файла и тип шаблона, а также пять вкладок: Текущие результаты, Итоговые результаты, Показания СИДС, Отказы СИДС, Доверительные интервалы;

• ■ при выборе вкладки Итоговые результаты визуально по таблицам (на экране дисплея) оценивают результаты опробования (успешно, неуспешно):

• - при успешном результате опробования поверка продолжается;

• - при неуспешном результате поверка прекращается до устранения неисправности.

• 7.2 Определение метрологических характеристик

  • 7.2.1 Поверку системы измерений длительности соединений проводят на репрезентативных выборках комплексным (сквозным) методом, суть которого заключается в многократной подаче на вход поверяемого оборудования сигнала эталонной длительности телефонного соединения, а по средствам отображения информации (дисплей или учетные файлы) определяют длительности каждого соединения, измеренные СИДС OpenScape, с дальнейшей обработкой и оценкой метрологических характеристик (MX).

  • 7.2.2 Для СИДС OpenScape нормируются следующие MX:

• ■ пределы допускаемой абсолютной погрешности измерения длительности телефонных соединений в диапазоне от 1 до 3600 с: ±1 с

• ■ вероятность неправильного представления исходных данных для тарификации телефонного соединения, не более 0,0001;

• 7.2.3 Для СИДС OpenScape в процессе поверки определяются следующие погрешности:

• ■ систематическая составляющая погрешности;

• ■ СКО для суммарной, систематической и случайной составляющих погрешности;

• ■ 95%-ный доверительный интервал систематической составляющей погрешности и СКО систематической составляющей погрешности.

• 7.2.4 Определение метрологических характеристик производят по схеме в соответствии с рисунками 1, 2 или 3, используя следующие процедуры.

• 7.2.5 Выполнить процедуру настройки поверки:

Открыть окно Алгоритм испытаний - создать алгоритм поверки, для этого необходимо ввести этапы, используя предлагаемый Инструментарий - Добавить этап и Редактировать этапы в окне Параметры испытаний - ввести данные в соответствии с п.п. 1 - 6 таблицы 4, Применить;

В результате должно быть 6 этапов с параметрами поверки, приведенными в таблице 3;

• 7.2.6 Процедура поверки

Процедуру поверки «Призма» выполняет автоматически - формирует необходимое количество циклов телефонных соединений одновременно по всем (до восьми) абонентским линиям в соответствии с таблицей 3.

Таблица 3

• 8 ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

  • 8.1 Обработка результатов измерений и определение MX (раздел 7) производится полностью автоматически в PC по соответствующей программе.

  • 8.2 Результаты поверки СИДС OpenScape считаются положительными, если для всех соединений погрешность измерения длительности не превышает допустимого значения, и не превышается вероятность отказа СИДС OpenScape за счет потери вызовов из-за неправильного определения номера автоабонента или автоответчика.

  • 8.3 Результаты поверки СИДС OpenScape считаются отрицательными, если хотя бы для одного соединения погрешность измерения длительности превышает допустимое значение и имеется потеря вызовов из-за неправильного определения номера автоабонента или автоответчика.

  • 8.4 При отрицательных результатах поверки СИДС OpenScape после устранения причин проводится повторная поверка в объеме первичной поверки.

• 9 Оформление результатов поверки

  • 9.1 Если СИДС по результатам поверки признана пригодной к применению, то на нее выдается «Свидетельство о поверке», установленной формы.

  • 9.2 Если СИДС по результатам поверки признана непригодной к применению, то «Свидетельство о поверке» аннулируется, выписывается «Извещение о непригодности к применению» установленной формы и ее эксплуатация запрещается.

  • 9.3 Формы «Свидетельство о поверке» и «Извещение о непригодности к применению» оформляются в соответствии с документом "Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке", утвержденным Приказом Минпромторга России № 1815 от 02.07.2015 г. зарегистрированным в Минюсте России, регистрационный № 38822 от 04.09.2015 г.

  • 9.4 В обоих случаях составляется протокол поверки в произвольной форме и в качестве приложений прикладываются распечатки таблиц результатов поверки. Формы таблиц приведены в приложении Б.

    Н.Ф.Мельникова

Ведущий научный сотрудник ФГУП ЦНИИС

ПРИЛОЖЕНИЕ А

(справочное)

Формирователь телефонных соединений «Призма» (общие сведения)

Формирователь телефонных соединений «ПРИЗМА» (далее прибор) представляет собой программно-аппаратный комплекс, сопряженный с персональным компьютером (PC), и предназначенный для генерации потока контрольных телефонных соединений с калиброванной длительностью разговорного состояния.

Прибор работает под управлением специально разработанного пакета программного обеспечения PRIZMA, функционирующего в операционной среде WINDOWS-9X/2000Pro/XP.

Требования к характеристикам, которым должен отвечать используемый PC:

• • процессор не ниже Pentium 2;

• • емкость ОЗУ не менее 128 Мбайт;

• • емкость НДД не менее 10 Гбайт;

• • CD ROM;

• • наличие свободного порта RS 232 или порта USB (для подключения прибора).

Прибор подключается к аналоговым абонентским линиям от АТС любых типов и позволяет устанавливать до 8 или до 16 телефонных соединений одновременно, в зависимости от варианта исполнения прибора «Призма» или «Призма-16».

Количество знаков набираемого номера - 40.

Вид набора номера - импульсный, частотный.

Погрешность формирования длительности телефонного соединения, с:

• • в интервале длительностей (1-3600) с, ± 0,25 с;

• • в интервале длительностей (3601-10800) с ± 0,5 с.

Параметры входных и выходных цепей соответствуют ГОСТ 7153-85.

Для фиксации момента ответа абонента Б (автоответчика) используется передача в разговорном тракте частоты - 700 Гц.

Реализован встроенный аппарат сбора и обработки результатов поверки СИДС.

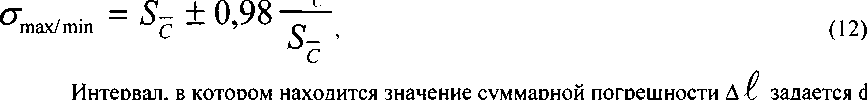

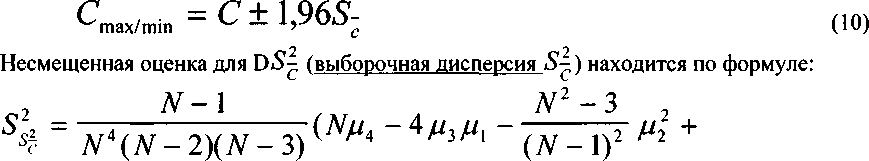

Математическая модель процесса испытаний

1) Закон распределения случайной составляющей погрешности не является нормальным. Действительно,

(1)

где:

- длительность телефонного соединения;

А» 6 - время начала и окончания телефонного соединения, соответственно.

t\ и ^2 являются равномерно распределенными случайными величинами и, следовательно, их разность -С имеет треугольное распределение (распределение Симпсона).

В процессе испытаний могут возникать однократные сбои, удаленные от среднего значения погрешности, выбросы, которые влекут к ’’отказу” в работе ИИК, что показывает безусловное отличие распределения погрешности длительности телефонного соединения ИИК от нормального.

Так, например, могут встретиться вызовы не идентифицируемые (пропущенные) СИДС.

Число таких телефонных вызовов п_пр определяются в результате испытаний.

Отказ ИИК - выполнение неравенства (14).

2) Погрешности и ошибки СИДС в определении параметров ИИК

Для каждого контрольного вызова «Призма» - рабочий эталон для метрологического обеспечения СИДС (общие сведения о «Призма» представлены в приложении А) задает его длительность / . Аналогичный показатель выдает СИДС . Он является случайной величиной.

Вычисляется погрешность в определении

которая является случайной величиной.

Определяется систематическая составляющая погрешности

С = Е(А-£),                                                              (3)

где Е(А^) - математическое ожидание случайной величины А-^ .

Все встречающиеся в дальнейшем вероятностные характеристики СИДС - математические ожидания и дисперсии заранее не известны, и могут быть оценены по полученным в процессе испытаний измерениям с помощью соответствующих выборочных средних и дисперсий.

Все эти оценки, также являющиеся случайными величинами, выбираются несмещенными, т.е.

таким, что их математические ожидания равны оцениваемым значениям.

Для дальнейших вычислений введем выборочные суммы случайной величины А ^1 = ^^';Д2 = Х(^Д^)²;

z = 1                i = 1

//₃ = £(_д&)³_;//₄ = £(д&)⁴

i - 1                      i = 1

Систематическая составляющая погрешности заранее неизвестна и поэтому оценивается в процессе испытаний с помощью выборочного среднего по выборке из произведенных в процессе испытаний N телефонных соединений:

(5)

Для оценки MX по п.7.1.2 необходимо определить дисперсию и СКО для погрешности А £, которые совпадают, соответственно с дисперсией и СКО для составляющей погрешности (&£ -С) (оцениваемой величиной А £ - С):

Дисперсия оценивается с помощью выборочной дисперсии (т.е. квадрата выборочного СКО):

Выборочная дисперсия для С, как следует из (5) равна:

а значит выборочное СКО для С равно:

(9)

Определим доверительный интервал для С, содержащий истинное значение этой величины с вероятностью 0,95.

теоремы теории вероятностей можно считать распределенными нормально, можно пользоваться стандартными формулами математической статистики.

95%-ый доверительный интервал для С задается формулой:

(11)

^Sk~ N^t(N-2'XN-3)^{(Nfla 4/}'³'"¹  (N-l)²^ ⁺

2N-3  ₂      1   ₂

Тогда 95%-ный доверительный интервал для ос (СКО для С) задается формулой:

Интервал, в котором находится значение суммарной погрешности А £ задается формулой:

(13)

где А< i - суммарная погрешность i-ro телефонного соединения.

• 3 Определение отказа ИИК

Для данного телефонного соединения отказ (ошибка) в определении £ означает выполнение неравенства:

(14)

где А_о £ - предельно допустимая величина погрешности для £ , которая задается в ОТТ на СИДС.

• 4 Вероятности ошибок и исход испытаний СИДС Обозначим:

р - вероятность ошибки СИДС в определении £, т.е. вероятность выполнения неравенства (14), р_о - предельно допустимая величина р (принимается р_о = 0,01).

Поверка для данного вида связи состоит в ОС-достоверном (с заданной вероятностью (X, принимаемой обычно равной 0.95) установлении одного из неравенств:

или

(16)

Выполнение (15) соответствует успешному, (16) - соответственно, неуспешному исходу испытаний.

• 5 Математическая модель определения отказа ИИК

Введем следующие определения и обозначения:

N - количество контрольных телефонных соединений при испытаниях, п - количество отказов ИИК,

b = Ф 1((Х) - функция, обратная к стандартной нормальной функции распределения:

8_п(а) - корень уравнения:

В частности, для случая п = 0 из (18) получаем 8о(О,95) - корень уравнения: e^s° = 1 - а = 0,05 ,_т.е.

S_o = 1п20 = 3,                                                                  (22)

откуда из (20) и (21) находим, взяв р₀ = 0,01, что

Nb(0) = — = 300,                                   (23)

Ро

что есть минимальное число телефонных соединений до успешного завершения испытаний.

Вышеприведенная процедура вытекает из способа построения оптимальных доверительных интервалов для р по полученным в процессе испытаний значениям N и п.

Решение задачи (15), (16) эквивалентно проверке неравенств:

Nj-[(n) < N < Ng(n)                                                         (24)

Пока (24) выполняется, испытания продолжаются и заканчивается, как только в левой или правой части достигается знак =, что, соответственно, означает неуспешный или успешный исход испытаний.

Нижняя р_н и верхняя р_в 0,95 - достоверные границы для вероятности отказа р определяются по формулам:

(25) Данная последовательная процедура является оптимальной (неулучшаемой) - имеет для заданного уровня достоверности ОС наименьшее возможное среднее время проведения испытаний.

Реализован встроенный аппарат сбора и обработки результатов испытаний СИДС.

Таблица А. 1 Контакты на разъемах абонентских телефонных линий

ПРИЛОЖЕНИЕ Б

(справочное)

Таблицы результатов поверки

Т а б л и ц а Б.1 Основные результаты поверки по п. 7.1

Таблица Б.2 Доверительные интервалы по результатам поверки (п.7.1)

Таблица Б.З Показания СИДС в процессе поверки (п. 7.1)

ПРИЛОЖЕНИЕ В

(справочное) Описание формата файла подробного учета тарифной информации

Наименование конвертора - OpenScape4000

Файл подробного учета создается сервисным приложением оборудования OpenScape 4000», и должен иметь определенную структуру, с тем, чтобы информация из него могла быть корректно импортирована ПО прибора «Призма».

Файл подробного учета содержит информацию в виде текстовых строк, минимальной длиной 72 символов. Для каждого соединения в учетном файле формируется одна запись. Каждой записи в учетном файле соответствует одна строка.

Каждая строка заканчивается символами перевода строки, перевода каретки.

Файл не содержит заголовка и заключительных записей.

Поля информации упорядочены по колонкам и разделены символами пробела. ПО прибора «Призма» импортирует четыре поля из каждой строки файла учета.

Поля имеют фиксированную длину, и смещение относительно начала строки (нумерация позиций в строке идет с нуля), а также располагаться в определенном порядке среди прочих информационных полей:

• •  Номер вызывающего абонента содержится в поле со смещением 5 байт (символов строки), размер - 4 байт;

• •  Номер вызываемого абонента содержится в поле со смещением 40 байт, размер переменный - 11 байт;

• •  Время начала разговора в формате ЧЧММСС (размер поля - 6 байт, смещение полей ЧЧ

• - 52 байт, ММ - 53 байт, СС - 56 байт);

• •  Длительность разговора в формате ЧЧММСС (размер поля - 6 байт, смещение полей ЧЧ

• - 66 байт, ММ - 68 байт, СС - 70 байт);

• •  Остальные поля служебной информацией не используются. Отключение выше перечисленных полей, или включение между ними дополнительных полей может привести к неправильному импорту данных учета тарифной информации.

Пример записи: Вызывающий абонент 4740 произвел соединение с номером 84953064616 в 12:36:06 длительностью 4 секунды.

Представление записи в учетном файле:

Жирным шрифтом выделены поля, используемые «Призмой».

Лист регистрации изменений

19
