Настоящий документ устанавливает единую методику первичной и периодической поверки датчика температуры и давления ГТДТ в составе комплекса КВСМ-1-0.

Интервал между поверками - 6 лет.

МП 4315-91394884-003-16

Лист

4

Изм

Лист

№ докум.

Подп.

Дата

1 Требования безопасности
  • 1.1 При поверке преобразователей соблюдать действующие правила эксплуатации электроустановок «Правила технической эксплуатации электроустановок потребителем», «Правила техники безопасности при эксплуатации электроустановок потребителем».

  • 1.2 К проведению поверки должны быть допущены лица, изучившие эксплуатационную документацию на комплекс КВСМ-1-0, имеющие необходимую квалификацию и аттестованные в качестве поверителей.

2 Условия поверки и подготовка к ней

2.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха, °C 20 ±5

  • - относительная влажность, %, не более 80

  • - атмосферное давление, кПа              101,3 ±4.0

  • - напряжение питания, В                 230 ±23

  • - частота питания переменного тока, Гц 50 ±0,5

Инв.№ подл.      Подп. п дата      Взам. Инв. № Инв. № дубл.      Подп. и дата

  • 2.2 Вибрация, тряска, удары, электрические и магнитные поля, влияющие на работу аппаратуры, при проведении поверки должны отсутствовать.

  • 2.3 Перед проведением поверки аппаратуру необходимо выдержать при температуре (25 ±10) °C не менее 30 минут.

  • 2.4 В обоснованных случаях при выпуске комплекса из ремонта и при периодической поверке допускается ограничивать рабочий диапазон температуры измерительных каналов предельными значениями, соответствующими условиям конкретных нефтяных месторождений.

  • 2.5 В паспорте комплекса, поступившего на поверку после ремонта, должна быть сделана отметка предприятием, производившим ремонт.

  • 2.6 Перед проведением поверки комплекс должен быть настроен согласно руководству по эксплуатации.

Изм

Лист

№ докум.

Подп.

Дата

МП 4315-91394884-003-16

Лист

3 Операции поверки
  • 3.1 При проведении поверки должны быть выполнены операции, указанные в таб

лице 3.1.

Таблица 3.1

№ п/п

Наименование операции

Номера пунктов методики поверки

Обязательность проведения операции

При первичной поверке и после ремонта

При периодической поверке

1

Внешний осмотр

5

Да

Да

2

Опробование

6

Да

Да

3

Подтверждение соответствия программного обеспечения

7

Да

Да

4

Определение метрологических характеристик

8

Да

Да

  • 3.2 При получении отрицательных результатов хотя бы одной из приведенных выше операций, поверку прекращают, аппаратуру бракуют, а результаты поверки оформляют в соответствии с разделом 9.

    Инв.№ подл.      Подп. идата Взам. Инв. № Инв. № дубл. Подп. идата

4 Средства поверки
  • 4.1 При проведении поверки должны быть использованы эталоны и средства измерений, указанные в таблице 4.1. Допускается применение других типов средств с аналогичными техническими характеристиками.

    Таблица 4.1

    № п/п

    Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству; метрологические или основные технические характеристики

    1

    Прецизионный измеритель температуры МИТ 8.15 температуры, с подключенным термометром сопротивления 3-го разряда.

    • - диапазон измерений: от -80 °C до +300 °C.

    • - предел допускаемой погрешности ±(0,02+0,00005 -|t|)*

    * - измеренное значение температуры

    2

    Термостат JULABA SL-26:

    • - рабочий диапазон температуры от 20 до 300 °C;

    • - пределы погрешности поддержания температуры ±0,01 °C.

    3

    - Грузопоршневые манометры МП- 600, МП-2500, диапазон измерений: от 1 до 100 МПа, предел основной допускаемой погрешности ±0,01 от ИВ (измеренного значения), регистрационный номер 58794-14

    4

    Установка тепла и холода TBV-1000

    • - рабочий диапазон температуры от -70 до +120 °C;

    • - пределы погрешности поддержания температуры ±1 °C.

    МП 4315-91394884-003-16

    Лист

    4

    Изм

    Лист

    № докум.

    Подп.

    Дата

5 Внешний осмотр

При внешнем осмотре должно быть установлено соответствие комплекса следующим требованиям:

  • 1) заводские номера, комплектность и маркировка должны соответствовать указанным в паспорте;

  • 2) комплекс не должен иметь механических повреждений, влияющих на его нормальное функционирование и метрологические характеристики.

6 Опробование
  • 6.1 Опробование датчика ГТДТ комплекса КВСМ-1-0 необходимо проводить в следующем порядке:

    • 6.1.1 Подключить датчик через разъём поверяемого канала (FC, ST);

    • 6.1.2 включить питание электронно-вычислительного блока ГИТДТ комплекса КВСМ-1-0;

    • 6.1.3 проверить наличие информации на встроенном дисплее;

    • 6.1.4 проверить работу датчика прикосновением руки поверителя, при этом показания канала температуры на дисплее должны изменяться.

    • 6.1.5 канал измерения давления работоспособен, если установились показания, близкие к значению атмосферного давления (п.2.1 данной методики).

      Инв.№ подл.      Подп. и дата Взам. Инв. № Инв. № дубл. Подп. и дата

7 Подтверждение соответствия программного обеспечения
  • 7.1 Для идентификации встроенного ПО «Оптика» включить комплекс, подключить к нему компьютер, настроенный для работы с комплексом по инструкции в Приложении

  • 1. Руководства по эксплуатации ТД 0003.01-2016.РС. подождать пока загрузится интерфейс ПО. в котором в левом верхнем углу будет отображено наименование продукта (идентификационное наименование). (Приложение Б).

Для определения контрольной суммы (алгоритм MD5) исполняемого файла opt_v2.exe ПО «Оптика» нужно:

  • 1.  Открыть командную строку комбинацией клавиш Win+R и набрать в поле команду cmd.

  • 2.  В командной строке набрать следующую команду:

Certutil -hashfile e:\opt\opt_v2.exe MD5

  • 3.  Контрольной суммой является набор символов после строки

MD5 хеш файла e:\opt\opt_v2.exe:

Контрольная сумма (MD5): 4Ь 45 fd 59 17 bb 8d ff ff а7 80 30 8a 56 28 04

Пример того как будет выглядеть результат исполнения команды изображён на рисунке 1._______________________________

SB Администратор: Команд-ая с-рока

Microsoft Windows HJersion

<c> Корпорация Майкрософт (Microsoft Corp.>, 2009. Все права зачтены.

C:\Windows\system32>Certutil --hashfile e:\opt\opt_u2.exe MD5

MD5 хеш Файла e:\opt\opt_u2.exe:

4b 45 fd 59 17 bb 8d ff ff a7 80 30 8a 56 28 04

CertUtil: -hashfile - команда успешно выполнена.

Рисунок 1 - Результат выполнения команды определения контрольной суммы исполняемого файла.

Изм

Лист

№ докум.

Подп.

Дата

МП 4315-91394884-003-16

Лист

Инв.№ подл.      Подп. и дата      Взам. Инв. № Инв. № дубл.      Подп. и дата

8 Определение метрологических характеристик
  • 8.1 Определение погрешности измерений избыточного давления и температуры. Пределы допускаемой погрешности

  • - измерений давления: ±0.25 % от ВПИ (верхний предел измерений) в диапазоне измерений от 0,1 до 60 МПа;

  • - измерений температуры: ±0.25 °C.

  • 8.1.1 С помощью соединительной трубки подсоединить грузопоршневой манометр к датчику ГТДТ;

  • 8.1.2 Включить питание комплекса;

  • 8.1.3 Далее последовательно установить давление на грузопоршневом манометре до значений, лежащих в пределах 0-10 %, 20 - 40 %. 50 - 80 %, 90 - 100 % рабочего диапазона измерений при температуре п.2.1 данной методики.

  • 8.1.4 Занести в протокол значения поверяемого и эталонного СИ в каждой контрольной точке;

  • 8.1.5 Выключить комплекс;

  • 8.1.6 Поместить датчик в термостат или камеру тепла и холода, расположив рядом с датчиком температуры эталонный термометр;

  • 8.1.7 Провести измерения при значениях температуры, лежащих в пределах 0-10 %, 20 - 40 %. 50 - 80 %. 90 - 100 % рабочего диапазона измерений не менее 3-х раз.

  • 8.1.8 Занести в протокол измеренные значения температуры эталонного и поверяемого СИ в каждой контрольной точке.

  • 8.1.9 По полученным результатам для каждой точки во всем диапазоне измерений:

- приведенную погрешность измерений избыточного давления определяют при прямом и обратном ходе по формуле:

(р -Р )

Д/>=к™--sl.100O/o  (8.1-1)

Р

1 ВПИ

где Ризм - значение давления, измеренное комплексом КВСМ-1 -О. МПа;

Рэт - номинальное значение давления, заданное по эталонному СИ. МПа;

Рвпи~ верхний предел диапазона измерений давления, МПа.

  • - абсолютную погрешность измерений температуры определяют как разность между средними арифметическими значениями показаний поверяемого и эталонного СИ.

9 Оформление результатов поверки

Результаты поверки оформляют протоколом (рекомендуемая форма протокола приведена в приложении 1). При положительных результатах поверки выдается свидетельство о поверке установленной приказом Минпромторга России «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке» №1815 формы. При отрицательных результатах поверки выдается извещение о непригодности.

Знак поверки наносят на корпус электронно-вычислительного блока ГИТДТ комплекса КВСМ-1 -О.

МП 4315-91394884-003-16

Лист

8

Изм

Лист

№ докум.

Подп.

Дата

Тип __________________________________________________________

3 ав .№_____________________________________________________________________

Г од выпуска_________________________________________________________

Предоставлен ___

Место проведения поверки_____________________________________________

Метод поверки: МП 4315-91394884-003-16 «Комплекс измерительный внутрискважинного мониторинга КВСМ-1 -О. Методика поверки».

Значения влияющих факторов:

Температура окружающей среды_°C

Относительная влажность_%

Атмосферное давление__кПа

Поверка проведена с применением эталонных СИ:__________________________

Результаты внешнего осмотра:    _________________________________________

Подтверждение соответствия программного обеспечения: ___________________

РЕЗУЛЬТАТЫ

Г» подл.        Подп. п дата Взам. Инв. № Инв.№дубл. Подп. и дата

Таблица 1

Значение эталонного СИ, МПа

Значение КВСМ-1 -О. МПа

5, %

'1 1)

Таблица 2

Значение температуры по показаниям эталонного ТС, °C

Значение температуры по показаниям КВСМ-1-О. °C

Абсолютная погрешность, °C

Выводы: Погрешность КВСМ-1-О находится в пределах ±0,25 °C по каналу температуры и ±0,25 % по каналу измерений избыточного давления.

Поверитель __________________________

Дата проведения поверки «___»___________________201_ г.

МП 4315-91394884-003-16

Лист

9

Изм

Лист

№ докум.

Подп.

Дата

Приложение Б

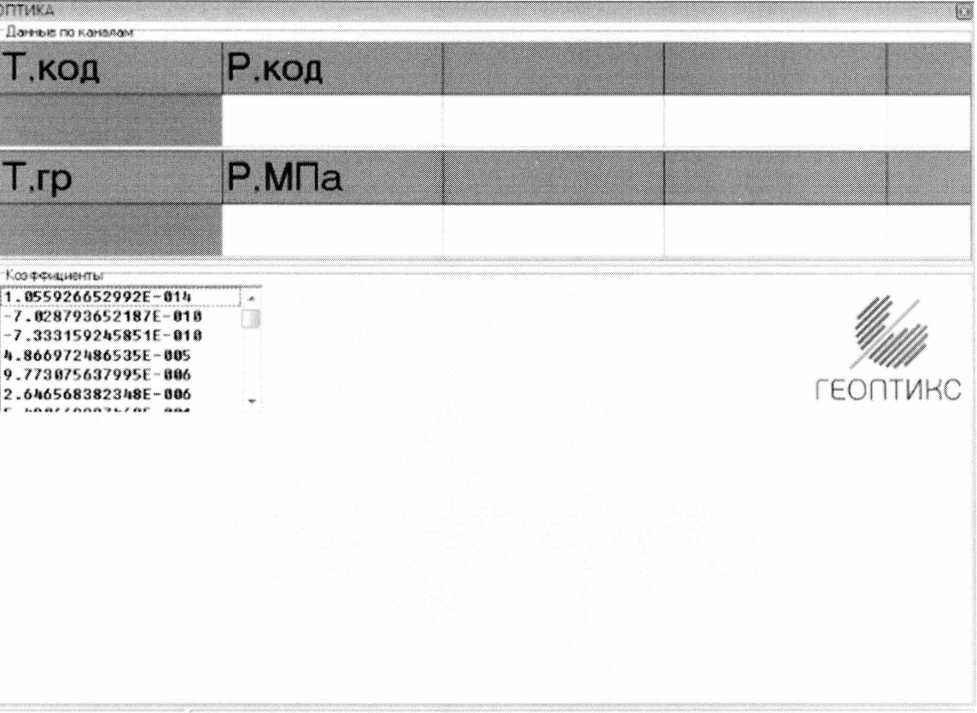

Интерфейс ПО после загрузки электронно-вычислительного блока ГИТДТ и подключения к компьютеру через программу Radmin Viewer.

подл. | Подп. и дата ] Взам. Инв. № Инв. № дубл. Подп. и дата

МП 4315-91394884-003-16

Лист

8

Изм
