ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

ПРИБОРЫ ЦИФРОВЫЕ ЭЛЕКТРОИЗМЕРИТЕЛЬНЫЕ МНОГОФУНКЦИОНАЛЬНЫЕ СЕРИИ ЩМ

Методика поверки 0ПЧ.140.333 МП с изменением № 2 г. Москва 2019

СОДЕРЖАНИЕ

Лист

Введение

• 1 Операция поверки

• 2 Средства поверки

• 3 Требования к квалификации поверителей

• 4 Требование безопасности

• 5 Условия поверки

• 6 Подготовка к поверке

• 7 Проведение поверки

  • 7.1 Внешний осмотр

  • 7.2 Проверка электрической прочности изоляции

  • 7.3 Проверка сопротивления изоляции

  • 7.4 Опробование

  • 7.5 Подтверждение соответствия программного обеспечения.......

  • 7.6 Определение метрологических характеристик (определение

основной погрешности, поверка)

• 8 Оформление результатов поверки

Приложение А (обязательное) Схемы подключения приборов.........

Приложение Б (обязательное) Значение входных сигналов и допускаемые значения измеряемых параметров в контрольных точках.................................................

Данный документ предназначен для ознакомления с методикой и проведением поверки приборов цифровых электроизмерительных многофункциональных серии ЩМ (далее - приборы) с целью подтверждения соответствия установленным требованиям основной приведенной и абсолютной погрешностей.

Приборы предназначены для измерений, отображения и преобразования в цифровой код электрических параметров в трехфазных трехпроводных и трехфазных четырехпроводных электрических сетях переменного тока с отображением результата измерения в цифровой форме.

Приборы применяются в энергетике и других областях промышленности для контроля электрических параметров.

Приборы имеют интерфейс RS485. Возможность передачи значений параметров по интерфейсам позволяет использовать приборы в автоматизированных системах диспетчерского управления, а также выполнять функции телесигнализации и телеуправления через внешний блок.

Поверка приборов производится в соответствии с требованиями приказа Министерства промышленности и торговли РФ от 2 июля 2015 г. № 1815.

Межповерочный интервал приборов, находящихся в работе, должен быть 10 лет.

• 1 ОПЕРАЦИИ ПОВЕРКИ

При поверке проводить следующие операции:

• 1) внешний осмотр;

• 2) проверку электрической прочности изоляции;

• 3) сопротивления изоляции;

• 4) опробование (проверка работоспособности);

• 5) подтверждение соответствия программного обеспечения;

• 6) определение метрологических характеристик;

• 7) оформление результатов поверки.

При проведении поверки применять следующее оборудование:

• - установка для проверки электрической прочности изоляции с испытательным напряжением от 0,1 до 3,0 кВ синусоидальной формы, частотой 50 Гц, мощностью не менее 0,25 кВ-А, погрешностью испытательного напряжения не более ±10 %;

• - мегаомметр с верхним пределом измерения не менее 100 МОм, номинальным напряжением 500 В, основной погрешностью не более ± 10 %;

• - калибратор переменного тока «Ресурс-К2М»;

• - барометр БАММ-1;

• - гигрометр ВИТ-2;

• - ПЭВМ с операционной системой Windows 98/2000/NT/XP с установленным (под ОС Windows) специализированным ПО конфигурирования прибора.

Примечания

• 1 Допускается использовать другие средства измерений для входных сигналов, если погрешность задания ими сигналов не превышает 1/3 предела основной погрешности устройства.

• 2 Все средства измерений, применяемые при поверки, должны иметь действующие документы об их поверке, а испытательное оборудование - об аттестации.

• 3 При эксплуатации приборов выполнение работ по техническому обслуживанию не требуется.

• 3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

Поверку должен выполнять поверитель, освоивший работу с поверяемым прибором и эталонными средствами измерений.

Персонал для поверки должен быть аттестован в соответствии с требованиями приказа Министерства промышленности и торговли РФ от 2 июля 2015 г. №1815.

Перед началом работы поверитель должен изучить руководство по эксплуатации поверяемого прибора, настоящую методику поверки прибора, инструкции по эксплуатации оборудования, используемого при поверке, правила техники безопасности и строго их соблюдать.

• 4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 4.1  По безопасности приборы соответствуют требованиям ГОСТ 12.2.007.0-75 класс II.

  • 4.2 По пожарной безопасности приборы соответствуют требованиям ГОСТ 12.1.004-91, требования обеспечиваются схемотехническими решениями, применением соответствующих материалов и конструкцией и проверке не подлежат.

  • 4.3  К работам по обслуживанию и эксплуатации приборов допускаются лица, ознакомленные с правилами техники безопасности, имеющие допуск для работы с электроустановками напряжением до 1000 В, изучившие руководство по эксплуатации и настоящую методику поверки.

  • 4.4 При работе с приборами необходимо пользоваться только исправным инструментом и оборудованием.

  • 4.5 Запрещается:

• - эксплуатировать приборы в режимах, отличающихся от указанных в эксплуатационной документации;

• - эксплуатировать приборы при обрывах проводов внешних соединений;

• - производить внешние соединения, не отключив все напряжения, подаваемые на прибор.

• 4.6 В случае возникновения аварийных условий и режимов работы прибор необходимо немедленно отключить.

• 5.1 Поверку следует проводить при нормальных условиях:

-температура окружающего воздуха (20±10) °C;

(Измененная редакция, Изм. № 2)

-относительная влажность воздуха от 30 % до 80 % при 25 °C;

-атмосферное давление от 80 до 106,7 кПа (от 630 до 795 мм рт.ст.);

- форма кривой напряжения источника питания синусоидальная, с коэффициентом искажения не более 5 %

• 5.2 До проведения поверки прибор необходимо выдержать в нормальных условиях применения не менее 4 часов.

• 5.3 Электропитание поверяемого прибора при выполнении операций опробования (проверки работоспособности прибора), подтверждения соответствия программного обеспечения прибора и определения метрологических характеристик прибора должно обеспечиваться от внешнего источника однофазного переменного тока номинальной частотой 50 Гц, либо от внешнего источника постоянного тока. При этом в ходе выполнения вышеуказанных операций должны соблюдаться следующие параметры напряжения питания прибора:

• 1) универсальное питание:

а) при питании от источника однофазного переменного тока:

• - частота напряжения источника питания - от 47,5 до 52,5 Гц;

• - величина напряжения питания (действующее значение) - от 85 до 270 В;

{Измененная редакция, Изм. № 1)

• - коэффициент искажения синусоидальности кривой питающего напряжения - не более 20%.

б) при питании прибора от источника постоянного тока:

• - величина напряжения питания постоянного тока - от 100 до

265 В;

{Измененная редакция, Изм. № 1)

• - величина (размах) пульсаций напряжения питания - не более

100 мВ.

• 2) при питании прибора от источника постоянного тока:

• - величина напряжения питания постоянного тока - от 18 до 36 В.

Примечания:

• 1) В качестве источника однофазного переменного тока может использоваться, типовая сеть однофазного переменного тока 220/230 В частотой 50 Гц. При этом требуемые параметры напряжения питания поверяемого прибора могут обеспечиваться подключением поверяемого прибора к вышеуказанной сети через источник бесперебойного питания (ИБП), обеспечивающий соответствие параметров напряжения питания прибора значениям по 5.3, требование 1а).

• 2) В качестве источника электропитания постоянного тока может использоваться, например, источник питания постоянного тока Б5-50. При этом поверяемый прибор подключается по электропитанию к выходному напряжению источника постоянного тока, а сам источник подключается по электропитанию к сети 220 В переменного тока частотой 50 Гц. При этом источник питания Б5-50 обеспечивает соответствие параметров напряжения питания прибора требуемым параметрам по 5.3, требование 16).

6 ПОДГОТОВКА К ПОВЕРКЕ

Перед поверкой приборов необходимо выполнить следующие подготовительные работы:

• - провести проверку документации, подтверждающей электрическую безопасность;

• -  провести технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с требованиями ГОСТ 12.2.007.0-75 и ГОСТ 12.1.004-91.

• - провести проверку средств измерения, используемых при поверке, средства измерения должны быть поверены и подготовлены к работе согласно их руководствам по эксплуатации.

• 7.1 Внешний осмотр

При внешнем осмотре прибора проверяют:

• - соответствие приборов требованиям эксплуатационной документации;

• - соответствие комплектности, указанной в паспорте;

• - отсутствие механических повреждений корпуса и наружных частей, влияющих на работу приборов;

• - четкость маркировки.

• 7.2 Проверка электрической прочности изоляции

Электрическую прочность изоляции испытывают по методике ГОСТ 22261-94 на пробойной установке мощностью не менее 0,25 кВ-A на стороне высокого напряжения при отсутствии внешних соединений.

Испытательное напряжение повышать плавно, начиная с нуля или со значения, не превышающего номинальное рабочее напряжение цепи, до испытательного со скоростью, допускающей возможность отсчета показаний вольтметра, но не менее 100 В/с.

Изоляцию выдерживают под действием испытательного напряжения в течение 1 мин, затем напряжение плавно снижают с такой же скоростью до нуля или до значения, не превышающего номинальное значение.

При проверке электрической прочности изоляции между цепями прибора испытательное напряжение с действующим значением, указанным в таблице 1 частотой 50 Гц прикладывают между соединенными вместе контактами каждой из цепей (или группы цепей).

Прибор считают прошедшими проверку, если не произошло пробоя или перекрытия изоляции. Появление коронного разряда или шума при испытании не являются признаками неудовлетворительных результатов проверки.

Таблица 1

Таблица 1 (Измененная редакция, Изм. № 2);

• 7.3 Проверка сопротивления изоляции

Электрическое сопротивление изоляции цепей проверяют по методике ГОСТ 22261-94 мегаомметром с номинальным напряжением 500 В с погрешностью не более 30 % при отсутствии внешних соединений.

Электрическое сопротивление изоляции измерять между всеми соединенными вместе контактами испытываемых цепей, указанными в таблице 1.

Прибор считают выдержавшим проверку, если для всех точек приложения испытательного напряжения по таблице Измеренные значения сопротивления изоляции в условиях поверки в соответствии с 5.1 не превышают 20 МОм.

• 7.4 Опробование

Опробование включает в себя проверку работоспособности прибора.

Прибор подключить в соответствии со схемами, приведенными в приложении А.

ОПЧ. 140.333 МП

В качестве источника входного сигнала рекомендуется использовать калибратор переменного тока «Ресурс-К2М».

На прибор подать питание. На лицевой панели прибора должны засветиться индикаторы (ЖК-монитор). Дождаться завершения выполнения всех стартовых тестов прибора.

Подать на прибор трехфазный сигнал тока и напряжения со значениями сигналов тока/напряжения по отдельным фазам в диапазоне от 0 до 100 % от верхнего значения диапазона измерения сигналов и проконтролировать измеренные значения по показаниям индикаторов на лицевой панели прибора (показания индикаторов/ЖК-монитора прибора должны соответствовать значениям входных сигналов).

Через программу-конфигуратор, запущенную на подключенной к прибору рабочей станции (ПЭВМ) во вкладке «Порт» установить текущую дату и время в поверяемом приборе, если это не было сделано ранее, либо проконтролировать текущее значение даты и времени в приборе, затем выполнить проверку сохранности установленной даты и непрерывности работы внутренних часов прибора при отключении электропитания прибора на время (30 ± 2) мин.

• 7.5 Подтверждение соответствия программного обеспечения

Номер версии программного обеспечения (ПО) прибора определяется при считывании в программе-конфигураторе прибора (с внешней рабочей станции (ПЭВМ), подключенной к прибору).

Для получения номера версии ПО прибора через программу-конфигуратор необходимо:

• 1) подключить прибор к рабочей станции (ПЭВМ) по интерфейсу RS485;

• 2) в зависимости от используемой программы-конфигуратора:

а) в программе конфигурирования выбрать тип прибора, установить необходимые параметры (порт, скорость обмена, паритет, стоп-бит), нажать кнопку «Старт». При успешном соединении с прибором во вкладке «Монитор» программы-

0ПЧ.140.333 МП конфигуратора отобразится текущая версия программного обеспечения прибора.

Примечание - выбранные значения параметров должны соответствовать значениям, установленном в приборе.

б) в программе конфигурирования создать «Объект», создать «Группу» с выбранным COM-портом и протоколом обмена, добавить «Устройство». При успешном соединении с прибором в нижней строке состояния программы «Конфигуратор ЩМ» отобразится текущая версия программного обеспечения прибора.

• 7.6 Определение метрологических характеристик (определение основной погрешности, поверка)

• 7.6.1 Определение метрологических характеристик (определение основной погрешности) прибора следует осуществлять по схемам, приведенным в приложения А.

В качестве источника испытательного сигнала рекомендуется использовать калибратор переменного тока «Ресурс-К2М».

• 7.6.2 Основная погрешность определяется при измерении следующих величин:

-среднеквадратических значений фазных напряжений по каждой из трех фаз (С7_Л, U_B, U_c);

-среднеквадратических значений фазных токов по каждой из трех фаз (1_А, 1_В, 1_С);

-частоты (/);

-однофазной активной мощности по каждой из трех фаз прибора (Р_А, Рв, РсУ,

- значений фазных и общего коэффициентов мощности (cos(p_A, СОБфв, cos<p_c, costp).

(Абзац введен дополнительно, Изм. № 1)

0ПЧ.140.333 МП Определение основной приведенной и абсолютной погрешностей следует проводить методом прямых измерений в контрольных точках по соответствующей таблице, приведенной в приложении Б (таблицы Б.1-Б.З, для соответствующего варианта исполнения прибора). При этом в приборе должны быть предварительно настроены единичные коэффициенты трансформации по напряжению и по току (то есть к-гн⁼ Ui_H0M /ГЛиом ⁼ L ^ТТ 11 ном ! 12ном 1)"

• 7.6.3 За основную приведенную погрешность измерения среднеквадратического значения фазного напряжения принимают отношение разности между измеренным среднеквадратическим значением фазного напряжения и задаваемым (на калибраторе) среднеквадратическим значением фазного напряжения к нормирующему значению U = Иф ном (номинальное значение измеряемого фазного напряжения), то есть:

U -U

/_G=—--— 400%                 (1)

^ф.норм

За основную приведенную погрешность измерения среднеквадратического значения фазного тока принимают отношение разности между измеренным среднеквадратическим значением фазного тока и задаваемым (на калибраторе) среднеквадратическим значением фазного тока к нормирующему значению I = 1_ном (номинальное значение измеряемого фазного тока), то есть:

400%                         (2)

^норм

За основную абсолютную погрешность измерения частоты принимают разность между измеренным и задаваемым (на калибраторе) значением частоты:

^А/ =/изм -Лад.                                   (3)

За основную приведенную погрешность измерения активной (реактивной, полной) мощности принимают отношение разности между измеренным значением однофазной активной (реактивной, полной)

ОПЧ. 140.333 МП мощности по соответствующей фазе и задаваемым (на калибраторе) значением однофазной активной мощности по указанной фазе к задаваемому

За измеренный (выходной) сигнал принимают показания приборов и значения параметров, передаваемые по интерфейсу. Задаваемое значение выходного сигнала принимают равным показаниям эталонного прибора.

За основную приведенную погрешность измерений фазных и общего коэффициентов мощности принимают отношение разности между значением, измеренным испытуемым прибором (cos<p_x), и значением, измеренным эталонным прибором (cosfy), к номинальному значению (cos(p_H0M\ то есть:

COS (ЭХ - COS0,

Усоз_Р=—-----—-100%

(Абзац введен дополнительно, Изм. № 1)

• 7.6.4 Поверку проводить следующим образом:

• 1)  на прибор подать питание, показания прибора должны соответствовать значениям входных сигналов;

• 2)  выдержать прибор в течение времени установления рабочего рёжима(30 мин) (прогрев прибора);

• 3)  подавать на прибор входные сигналы, соответствующие контрольным точкам, приведенным в приложении Б, и считывать показания прибора и измеренные значения параметров, передаваемые по интерфейсу.

Частота входных сигналов (50±1) Гц.

Допускаемые значения в контрольных точках для проверки основной погрешности приведены в таблицах Б.1-Б.З приложения Б.

Для приборов с номинальным током 1А или 5 А и номинальным напряжением 100 В, диапазон показаний которых настроен с учетом

коэффициентов трансформации по току и напряжению, соответствующих заказу, проверку основной приведенной погрешности при измерении напряжения, силы, мощности (активной/реактивной/полной) переменного тока вести с учетом 7.6.5.

• 7.6.5 Определение основной приведенной погрешности при измерении среднеквадратических значений фазных напряжений и токов, коэффициента мощности, основной абсолютной погрешности измерений частоты, основной относительной погрешности измерений однофазной активной мощности для приборов, предназначенных для подключения через трансформаторы тока и (или) напряжения, проводить методом прямых измерений в контрольных точках таблицы Б. 1 приложения Б.

{Измененная редакция, Изм. № 1)

За выходной сигнал принимать показания прибора и значения измеряемых параметров, передаваемые по интерфейсу. Задаваемое и нормирующее значения выходного сигнала принимать равным значениям, рассчитанным с учетом коэффициентов трансформации.

Расчет основной приведенной погрешности вести по формулам (1), (2), где N - показания испытуемого прибора, соответствующее проверяемой (контрольной) точке, N_3ad и N_H0M - соответственно значение проверяемой отметки и нормирующее значение, рассчитанные по формулам:

а) для фазных и междуфазных напряжений:

(6), (7),

где и_зад - расчетное значение напряжения для проверяемой точки;

Uhopm - расчетное значение нормирующего значения;

и_Об_Р - значение напряжения по показаниям эталонного средства измерения;

U_H0M - номинальное значение напряжения;

к_тн - коэффициент трансформации по напряжению.

б) для фазных токов:

(9),

где 1_зад- расчетное значение тока для проверяемой точки;

1но_Рм - расчетное значение нормирующего значения;

1₀б_Р - значение тока по показаниям эталонного средства измерения;

1ном - номинальное значение тока;

Кгг - коэффициент трансформации по току.

в) для фазных и суммарных мощностей:

(Ю),

норм К-ст’ К^т'г_ном

где Р_зад - расчетное значение мощности для проверяемой точки;

Рнорм - расчетное значение нормирующего значения;

Р_Об_Р - значение мощности по показаниям эталонного средства измерения;

Рном - номинальное значение мощности;

к_тг - коэффициент трансформации по току;

к_тн - коэффициент трансформации по напряжению.

• 7.6.6 Прибор считается прошедшим поверку и годным к эксплуатации, если измеренные прибором значения находятся в допускаемых пределах, указанных в соответствующей таблице приложения Б (для соответствующего варианта исполнения прибора), и его погрешности, рассчитанные по формулам (1)—(4) для соответствующих контрольных точек, не превышают допустимых значений:

а)  приведенная погрешность измерений среднеквадратичного значения фазного напряжения (по каждой из фаз) - не более ±0,2 %;

б)  приведенная погрешность измерений среднеквадратичного значения фазного тока (по каждой из фаз) - не более ±0,2 %;

в) абсолютная погрешность измерений частоты - не более ±0,01 Гц;

г) относительная погрешность измерений однофазной активной (реактивной, полной) мощности (по каждой отдельной фазе), коэффициента мощности - не более ±0,5 %.

(Измененная редакция, Изм. № 1)

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

При положительных результатах поверки на корпус наносят поверительное клеймо, в паспорте на прибор производят запись о годности к применению.

При отрицательных результатах поверки необходимо провести калибровку прибора и повторно выполнить определение основной погрешности по 7.6.

При отрицательных результатах повторной поверки прибор в обращение не допускают и на него оформляют «Извещение о непригодности» в соответствии с приказом Министерства промышленности и торговли РФ от 2 июля 2015 г. № 1815. При этом поверит          ^w       [ежит погашению.

С.Ю. Рогожин

А.Ю. Терещенко

Начальник сектора отдела 206.1

ФГУП «ВНИИМС»

RS232

А5

USB/ RS485

° и_А и_в Uc Un

Н7

RS232 АЗ 1

А4

С0М1 I [СОМ?

COM2 I ;^_us_B"<

lEthernel <

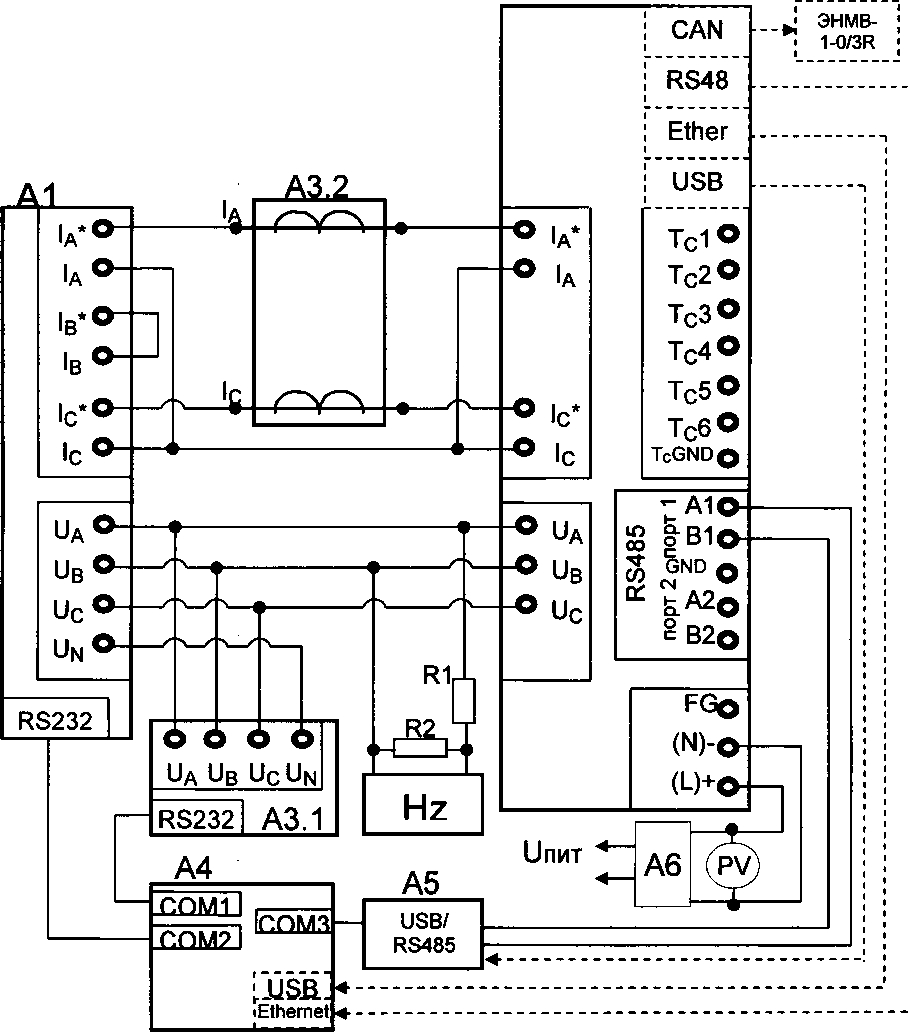

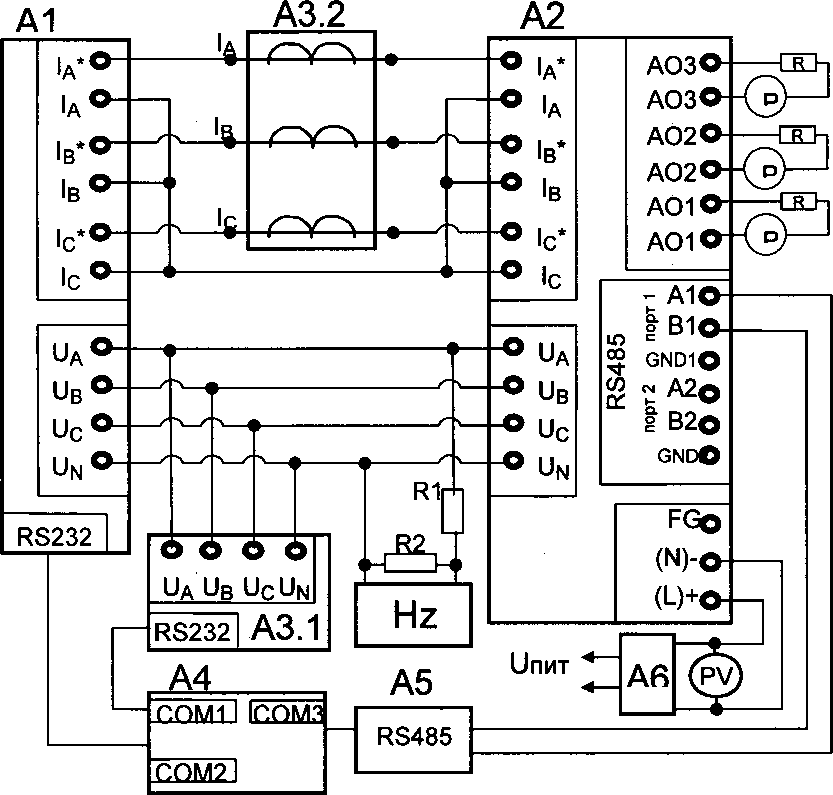

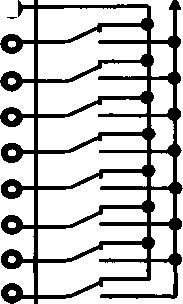

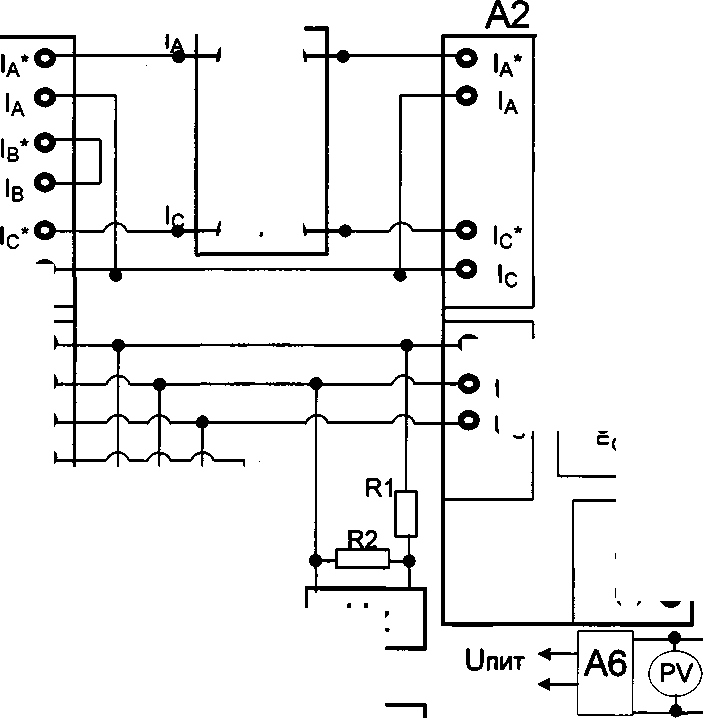

Al - блок генератора-синтезатора «Энергоформа-3.1» из состава УППУ-МЭ 3.1;

А2 - испытуемый прибор ЩМа;

АЗ - прибор электроизмерительный эталонный многофункциональный «Энергомонитор-3.1 К-02 10» из состава УППУ-МЭ 3.1;

А4 - ПЭВМ;

А5 - преобразователь интерфейса ПИ-1 RS232/RS485;

А6 - лабораторный автотрансформатор регулировочный ЛАТР-1М (для и_пнт=220ВУ);

Hz - частотомер электронно-счетный GFC-8010H;

PV - вольтметр универсальный В7-54/3 (для и_гагг=220ВУ);

R1 - резистор C2-33H-0,25-100 кОм±Ю%;

R2 - резистор C2-33H-0,25-10 кОм±Ю%.

Примечания

• 1 Напряжение питания ипит зависит от исполнения прибора.

• 2 Пунктиром показано подключения прибора, имеющего дополнительные опции (заполненный параметр f в формуле заказа)

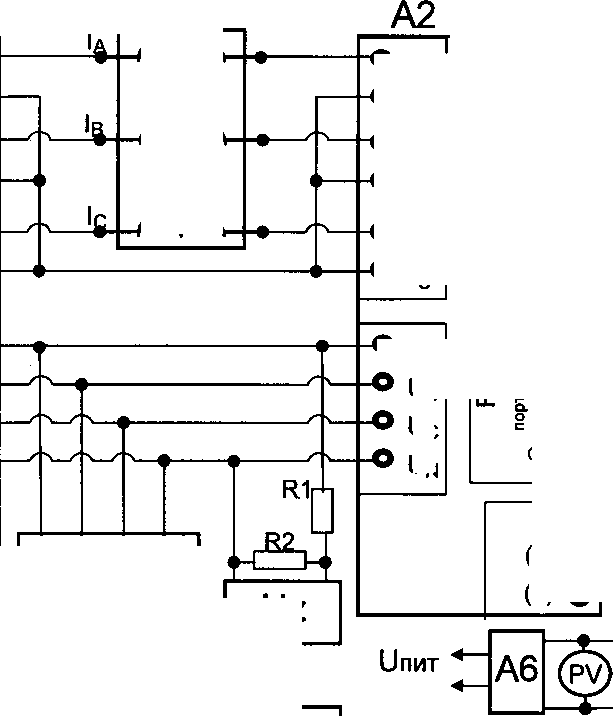

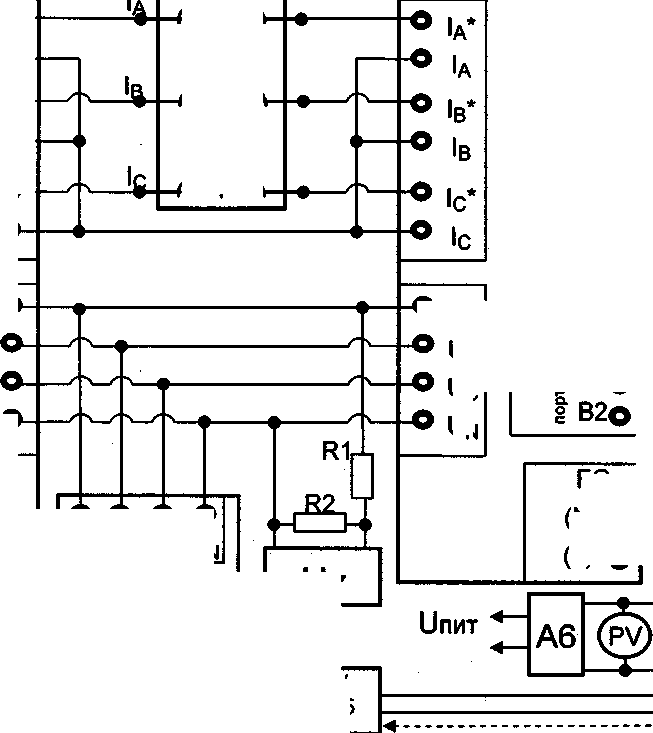

Рисунок А.1 - Схема поверки для приборов ЩМ120 с четырехпроводной схемой измерения

А2

Al - блок генератора-синтезатора «Энергоформа-3.1» из состава УППУ-МЭ 3.1;

А2 - испытуемый прибор ЩМа;

АЗ - прибор электроизмерительный эталонный многофункциональный «Энергомонитор-3.1 К-02 10» из состава У1111У-МЭ 3.1;

А4 - ПЭВМ;

А5 - преобразователь интерфейса ПИ-1 RS232/RS485;

А6 - лабораторный автотрансформатор регулировочный ЛАТР-1М (для и_шгг=220ВУ);

Hz - частотомер электронно-счетный GFC-8010H;

PV - вольтметр универсальный В7-54/3 (для и_пит=220ВУ);

R1 - резистор С2-ЗЗН-0,25-100 кОм±Ю%;

R2 - резистор С2-ЗЗН-0,25-10 кОм±Ю%.

Примечания

• 1 Напряжение питания Unwr зависит от исполнения прибора.

• 2 Пунктиром показано подключения прибора, имеющего дополнительные опции (заполненный параметр f в формуле заказа)

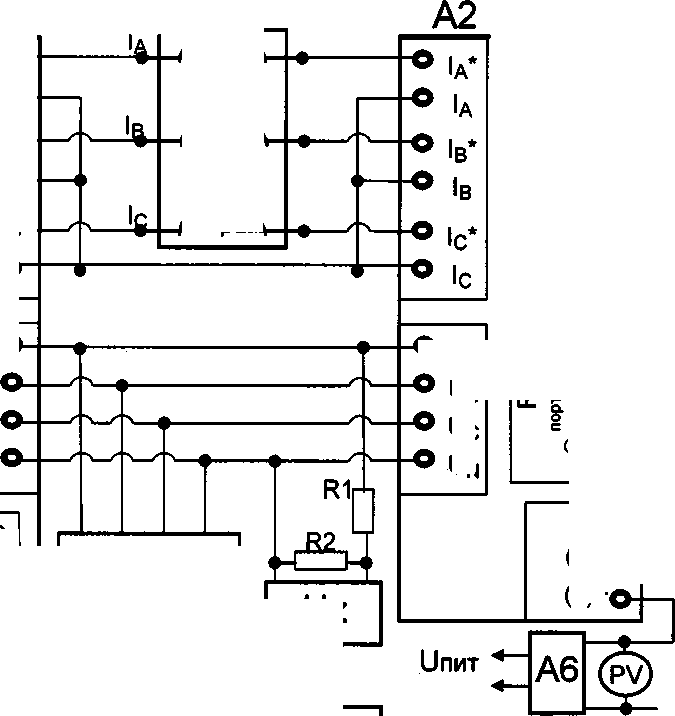

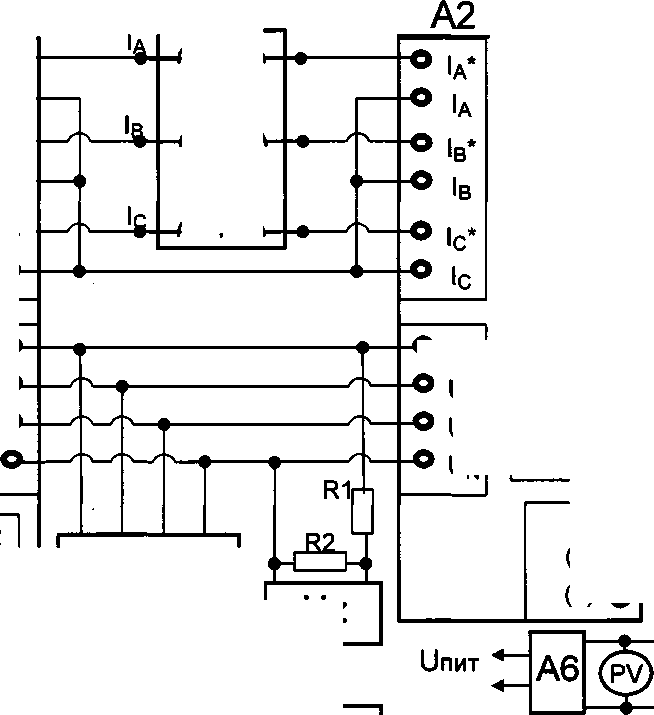

Рисунок А.2 - Схема поверки для приборов ЩМ120 с трехпроводной схемой измерения.

4=^

Ю СО

(Л

А3.2

° и_А и_в и_с Un

Hz

А5

А1 - блок генератора-синтезатора «Энергоформа-3.1» из состава УППУ-МЭ 3.1;

А2 - испытуемый прибор ЩМа;

АЗ - прибор электроизмерительный эталонный многофункциональный «Энергомонитор-3.1 К-02 10» из состава УППУ-МЭ 3.1;

А4 - ПЭВМ;

А5 - преобразователь интерфейса ПИ-1 RS232/RS485;

А6 - лабораторный автотрансформатор регулировочный JIATP-1M (для и_Ш1Т=220ВУ);

Hz - частотомер электронно-счетный GFC-8010H;

PV - вольтметр универсальный В7-54/3 (для Unm⁼220By);

R1 - резистор С2-ЗЗН-0,25-100 кОм±Ю%;

R2 - резистор С2-ЗЗН-0,25-10 кОм±Ю%;

R3 - резистор R = 430 Ом.

а) для приборов ЩМ96, имеющих исполнение с дискретными выходами

Al - блок генератора-синтезатора «Энергоформа-3.1» из состава УППУ-МЭ 3.1;

А2 - испытуемый прибор ЩМа;

АЗ - прибор электроизмерительный эталонный многофункциональный «Энергомонитор-3.1 К-02 10» из состава УППУ-МЭ 3.1;

А4-ПЭВМ;

А5 - преобразователь интерфейса ПИ-1 RS232/RS485;

А6 - лабораторный автотрансформатор регулировочный ЛАТР-1М (для и_п1ГГ=220ВУ);

Hz - частотомер электронно-счетный GFC-801 ОН;

PV - вольтметр универсальный В7-54/3 (для ипит=220ВУ);

РА - миллиамперметр Щ300;

R1 - резистор С2-ЗЗН-0,25-100 кОм±Ю%;

R2 - резистор С2-ЗЗН-0,25-10 кОм±Ю%;

R3 - резистор.

б) для приборов ЩМ96, имеющих исполнение с аналоговыми выходами

gndO

Л»

DI3

DI2

DI1

ю со ■’t СО

А3.2

° и_А и_в и_с Un

Hz

А5

DI4

Al - блок генератора-синтезатора «Энергоформа-3.1» из состава УППУ-МЭ 3.1;

А2 - испытуемый прибор ЩМа;

АЗ - прибор электроизмерительный эталонный многофункциональный «Энергомонитор-3.1 К-02 10» из состава УППУ-МЭ 3.1;

А4 - ПЭВМ;

А5 - преобразователь интерфейса ПИ-1 RS232/RS485;

А6 - лабораторный автотрансформатор регулировочный ЛАТР-1М (для и_пиг=220ВУ);

Hz - частотомер электронно-счетный GFC-8010H;

PV - вольтметр универсальный В7-54/3 (для и_шгг=220ВУ);

R1 - резистор С2-ЗЗН-0,25-100 кОм±Ю%;

R2 - резистор С2-ЗЗН-0,25-10 кОм±Ю%;

в) для приборов ЩМ96, имеющих исполнение с дискретными входами

и дополнительным интерфейсом RS485

io - A1q co S.

A3.2

O _Ua Ub

Uc

Un

Hz

А5

Al - блок генератора-синтезатора «Энергоформа-3.1» из состава У1111У-МЭ 3.1;

А2 - испытуемый прибор ЩМа;

АЗ - прибор электроизмерительный эталонный многофункциональный «Энергомонитор-3.1 К-02 10» из состава УППУ-МЭ 3.1;

А4 - ПЭВМ;

А5 - преобразователь интерфейса ПИ-1 RS232/RS485;

А6 - лабораторный автотрансформатор регулировочный ЛАТР-1М (для ипит=220ВУ);

Hz - частотомер электронно-счетный GFC-8010H;

PV - вольтметр универсальный В7-54/3 (для UnKr⁼22pBy);

R1 - резистор С2-ЗЗН-0,25-100 кОм±Ю%;

R2 - резистор С2-ЗЗН-0,25-10 кОм+10%;

г) для приборов ЩМ96, имеющих исполнение с дискретными входами

без дополнительного интерфейса RS485

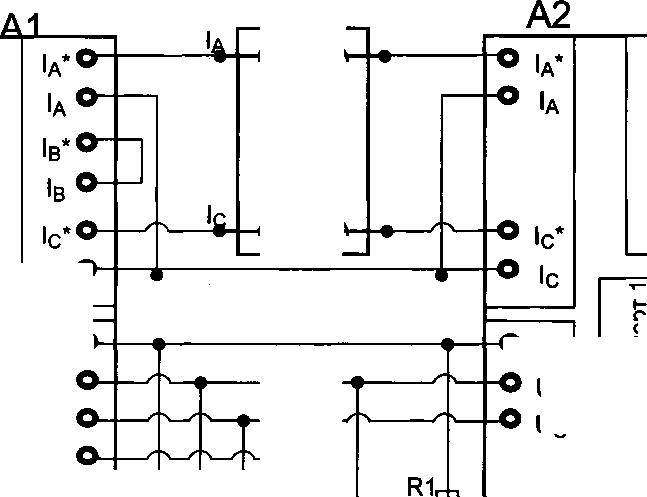

Рисунок А.З - Схема поверки для приборов ЩМ96 с четырехпроводной схемой

измерения.

Al - блок генератора-синтезатора «Энергоформа-3.1» из состава УППУ-МЭ 3.1;

А2 - испытуемый прибор ЩМа;

АЗ - прибор электроизмерительный эталонный многофункциональный «Энергомонитор-3.1 К-02 10» из состава УППУ-МЭ 3.1;

А4 - ПЭВМ;

А5 - преобразователь интерфейса ПИ-1 RS232/RS485;

А6 - лабораторный автотрансформатор регулировочный ЛАТР-1М (для и_гоГг⁼220ВУ);

Hz - частотомер электронно-счетный GFC-8010H;

PV - вольтметр универсальный В7-54/3 (для и_пет=220ВУ);

R1 - резистор С2-ЗЗН-0,25-100 кОм±Ю%;

R2 - резистор С2-ЗЗН-0,25-10 кОм±Ю%;

R3 - резистор R = 430 Ом.

а) для приборов ЩМ96, имеющих исполнение с дискретными выходами

on

B2_O GND^q

A3 9

RS232

О u_A Ub Uc

lc°

Hz

А4

А5

гяялПЯЙ

ПЮЛИ11|НМ|

Al - блок генератора-синтезатора «Энергоформа-3.1» из состава УГШУ-МЭ 3.1;

А2 - испытуемый прибор ЩМа;

АЗ - прибор электроизмерительный эталонный многофункциональный «Энергомонитор-3.1 К-02 10» из состава УППУ-МЭ 3.1;

А4 - ПЭВМ;

А5 - преобразователь интерфейса ПИ-1 RS232/RS485;

А6 - лабораторный автотрансформатор регулировочный ЛАТР-1М (для и_пит=220ВУ);

Hz - частотомер электронно-счетный GFC-8010H;

PV - вольтметр универсальный В7-54/3 (для и_га1Т=220ВУ);

РА - миллиамперметр ЩЗОО;

R1 - резистор С2-ЗЗН-0,25-100 к0м±Ю%;

R2 - резистор С2-ЗЗН-0,25-10 кОм+10%;

R3 - резистор.

б) для приборов ЩМ96, имеющих исполнение с аналоговыми выходами

О u_A Ub Uc

Al - блок генератора-синтезатора «Энергоформа-3.1» из состава УППУ-МЭ 3.1;

А2 - испытуемый прибор ЩМа;

АЗ - прибор электроизмерительный эталонный многофункциональный «Энергомонитор-3.1 К-02 10» из состава УППУ-МЭ 3.1;

А4-ПЭВМ;

А5 - преобразователь интерфейса ПИ-1 RS232/RS485;

А6 - лабораторный автотрансформатор регулировочный ЛАТР-1М (для и_пи1=220ВУ);

Hz - частотомер электронно-счетный GFC-8010H;

PV - вольтметр универсальный В7-54/3 (для ипит⁼220ВУ);

R1 - резистор С2-ЗЗН-0,25-100 кОм±Ю%;

R2 - резистор С2-ЗЗН-0,25-10 кОм±Ю%;

в) для приборов ЩМ96, имеющих исполнение с дискретными входами

и дополнительным интерфейсом RS485

A3.2

7^37Т

RS232

Al - блок генератора-синтезатора «Энергоформа-3.1» из состава УППУ-МЭ 3.1;

А2 - испытуемый прибор ЩМа;

АЗ - прибор электроизмерительный эталонный многофункциональный «Энергомонитор-3.1 К-02 10» из состава УППУ-МЭ 3.1;

А4 - ПЭВМ;

А5 - преобразователь интерфейса ПИ-1 RS232/RS485;

А6 - лабораторный автотрансформатор регулировочный ЛАТР-1М (для ипит=220ВУ);

Hz - частотомер электронно-счетный GFC-8010H;

PV - вольтметр универсальный В7-54/3 (для ипит=220ВУ);

R1 - резистор С2-ЗЗН-0,25-100 кОм±Ю%;

R2 - резистор С2-ЗЗН-0,25-10 кОм±Ю%;

г) для приборов ЩМ96, имеющих исполнение с дискретными входами

без дополнительного интерфейса RS485

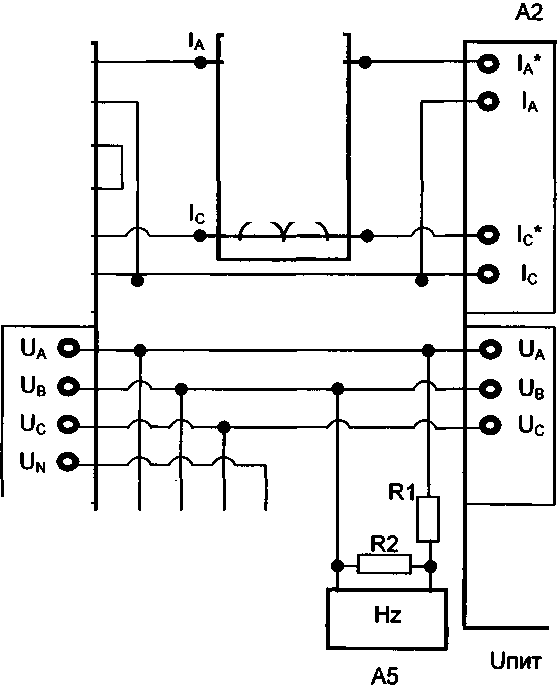

Рисунок А.4 - Схема поверки для приборов ЩМ96 с трехпроводной схемой измерения.

33
