СОГЛАСОВАНО Руководитель ГЦИ СИ

УТВЕРЖДАЮ

Генеральный директор

2006 г.

В.В. Ништа

ИЗМЕРИТЕЛИ

ПАРАМЕТРОВ ЭЛЕКТРОБЕЗОПАСНОСТИ

ЭЛЕКТРОУСТАНОВОК

MPI-510, MPI-511

МЕТОДИКА ПОВЕРКИ

МР1-511-06МП

МОСКВА 2006 г.

СОДЕРЖАНИЕ

ВВЕДЕНИЕ

ПРИЛОЖЕНИЕ А (Рекомендуемое)

ВВЕДЕНИЕ

Настоящая методика поверки (далее по тексту - «методика») распространяется на измерители параметров электробезопасности электроустановок MPI-510, MPI-511 (далее по тексту -«измерители») и устанавливает методику их первичной и периодической поверки.

Рекомендуемый межповерочный интервал - один год.

1 ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ
  • 1.1 При проведении поверки проводят операции, указанные в таблице 1 и должны использ оваться средства поверки, указанные в таблице 2

Таблица 1 - Операции поверки

№ п/п

Операции поверки

№ п/п

МП

Обязательность проведения

Первичная поверка

Периодическая поверка

1

2

3

4

5

1.

Внешний осмотр

5.1

да

да

2.

Опробование

5.2

да

да

3.

Определение метрологических характеристик

5.3

да

да

3.1

Определение абсолютной погрешности измерения частоты и действующего значения напряжения переменного тока

5.3.1

да

да

3.2

Определение абсолютной погрешности измерения действующего значения силы переменного тока.

5.3.2

да

да

3.3

Определение абсолютной погрешности измерения мощности (

5.3.3

да

да

3.4

Определение абсолютной погрешности измерения полного электрического сопротивления цепи “фаза-нуль”

5.3.4

да

да

3.5

Определение абсолютной погрешности измерения полного электрического сопротивления цепи “фаза-фаза”

5.3.5

да

да

3.6

Определение абсолютной погрешности измерения полного электрического сопротивления цепи “фаза- защитный проводник”

5.3.6

да

да

3.7

Определение абсолютной погрешности измерения полного электрического сопротивления цепи “фа-за-защитный проводник” без срабатывания УЗО

5.3.7

да

да

Продолжение таблицы 1

1

2

3

4

5

3.8

Определение абсолютной погрешности измерения синусоидального и постоянного дифференциального тока отключения УЗО

5.3.8

да

да

3.9

Определение абсолютной погрешности измерения времени отключения УЗО

5.3.9

да

да

3.10

Определение абсолютной погрешности измерения сопротивления заземления

5.3.10

да

да

3.11

Определение абсолютной погрешности измерения действующего значения напряжения прикосновения

5.3.11

да

да

3.12

Определение абсолютной погрешности измерения электрического сопротивления при номинальной силе тока измерения +200 мА.

5.3.12

да

да

3.13

Определение абсолютной погрешности измерения электрического сопротивления

5.3.13

да

да

3.14

Определение абсолютной погрешности измерения сопротивления электроизоляции

5.3.14

да

да

  • 1.2 При несоответствии характеристик поверяемых измерителей установленным требованиям по любому из пунктов таблицы 1 их к дальнейшей поверке не допускают и последующие операции не проводят, за исключением оформления результатов по 6.2.

Таблица 2 -Средства поверки

Номер пункта методики поверки

Наименование и тип основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования и метрологические и основные технические характеристики средства поверки.

Наименование воспроизводимой

величины

Диапазоны воспроизведения

Погрешность

1

2

3

4

5.3.1 - 5.3.3

Калибратор универсальный Fluke 5520A

Напряжение переменного тока Выход «Normal»

От 3,3 до 32,9999 В        45 Гц.. .1 кГц

От 33 до 329,999 В       45 Гц.1 кГц

От 33 до 329,999 В       45 Гц.1кГц

От 330 до 1020 В        45 Гц.1кГц

Д=±(125*10'6*и + 2400 мкВ A ±(190*10-6*U + 2000 мкВ)

A=±(200*106*U + 6000 мкВ) A=±(300*106*U + 10000 мкВ)

Частота

От 0,01Гц до 2 МГц      29мкВ...1025В

А А(2.5*10-6*Г + 5 мкГц)

Сила переменного тока

Выход «Aux»

От 0,33 до 3,2999 мА    45 Гц...1кГц

От 3,3 до 32,9999 мА 45 Гц.1кГц От 33 до 329,999 мА 45 Гц.1кГц От 0,33 до 2,99999 А 45 Гц.1кГц От 3 до 10,9999 А   45 Гц.100 Гц

От 11 до 20,4999 А 45 Гц.100 Гц

\ l(0.1*10-*I + 15 мкА) \ l(0.04*10-'*I + 2 мкА) A=t(0. 04*10-2*I +20 мкА) A=t(0.06*102*I + 100 мкА)

А 1 (0.06*10-2*I + 2000 мкА) Д=±(0, 12*10-2*I + 5000 мкА)

Токоизмерительная катушка из комплекта ЗИП к FLUKE 5520A FLUKE 5500A/COIL

1. Кол-во витков о=50. Коэффициент трансформации Ктр=50.Кл.т. 0,01.1вх.тах=20 А, 1вых.тах=1000А

Продолжение таблицы 2

1

2               |                                3                                |                           4

5.3.4 - 5.3.7

Магазин мер сопротивлений петли короткого замыкания OD-1-E2

Активное сопротивление

От 0,1 Ом до 1 Ом От 1 Ом до 4000 Ом

Д=±(0,1*10'2* R)

Д=±(0,05*10'2* R)

5.3.4 - 5.3.7

Катушки индуктивности силовой цепи эталонные LN-1

Индуктивность

  • 1.1 мГн

  • 2.2 мГн

ПГ 0,05% Ro < 70 мОм

ПГ 0,05% R0 < 100 мОм

5.3.8

Миллиамперметр Э537

От 0,1 мА до 1000 мА

КТ:0,5

5.3.9

Калибратор времени отключения УЗО ERS-2

Время отключения

УЗО

От 10 мс до 1000 Мс

Л=±(0,2*10‘2* t + 0,2 мс)

5.3.10 -

5.3.13

Магазин мер сопротивлений заземления OD-2-D6b / 5w

Электрическое сопротивление

От 0,1 Ом до 111,1 кОм

Л=±(0,5*10'2* R)

5.3.14

Магазин мер сопротивлений электроизоляции OD-2-W4a

Электрическое сопротивление

От 10 кОм до 100 МОм

Л=±(1,5*10'2* R)

Umax = 5 кВ

5.3.14

Магазин мер сопротивлений электроизоляции OD-2-W4e

Электрическое сопротивление

От 100 МОм до 1100 ГОм

Л=±(1,5*10'2* R)

Umax = 5 кВ

Примечание: Допускается применять другие средства поверки, метрологические и технические характеристики которых не хуже приведенных в таблице 2.

2 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К поверке измерителей допускают лиц, аттестованных на право поверки средств измерений электрических величин.

Поверитель должен пройти инструктаж по технике безопасности и иметь удостоверение на право работы на электроустановках с напряжением до 1000 В с группой допуска не ниже III.

3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки должны быть соблюдены требования ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.3-75, ГОСТ 12.3.019-80, "Правил эксплуатации электроустановок потребителей" и "Правил техники безопасности при эксплуатации электроустановок потребителей", утвержденных Главгосэнергонадзором.

Должны также быть обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки, испытательное оборудование и измерители.

ПРЕДУПРЕЖДЕНИЕ:

Во время измерений сопротивления электроизоляции, на наконечниках измерительных проводов поверяемого измерителя появляется опасное напряжение до 1 kB.

4 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ
  • 4.1 При проведении поверки должны соблюдаться следующие условия:

  • • температура окружающей среды, °С

    15

    85

    30

    198...242;

    342...418;

    49,5

    не более 5 %.

  • • атмосферное давление, кПа

  • • относительная влажность воздуха, %

  • • электропитание - однофазная сеть, В

  • • электропитание - трехфазная сеть, В

  • • частота, Гц

  • • коэффициент несинусоидальности

  • 4.2 Средства поверки подготавливают к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.

  • 4.3 В качестве элементов питания поверяемого измерителя, необходимо использовать щелочные (алкалиновые) элементы питания 1,5 В типа R14. Использование солевых или аккумуляторных элементов питания недопустимо

  • 4.4 Определение метрологических характеристик должно проводиться со штатными калиброванными проводами фиксированной длины, из комплекта измерителя. Перед выполнением измерений, в меню измерителя, в соответствии с руководством по эксплуатации на поверяемый измеритель, необходимо выбрать соответствующую длину и тип используемых проводов!

  • 4.5 Перед проведением поверки по пункту 5.3.8, необходимо с сайта www.sonel.ru загрузить программу “RCD current tester”.

  • 4.6 Перед проведением поверки по пунктам 5.3.12 и 5.3.13, необходимо, в соответствии с руководством по эксплуатации на поверяемый измеритель, провести компенсацию сопротивления измерительных проводов (функция авто-сброс).

  • 4.7 При проведении поверки по пункту 5.3.14, вблизи рабочего места не должно присутствовать: работающих электрических устройств, металлических изделий, материалов с накопленным статическим потенциалом, двигающихся людей. Провода, соединяющие магазин сопротивлений с поверяемым измерителем, не должны быть скручены между собой. Разъемы магазина сопротивлений не должны быть загрязнены. Необходимо добиться прочного соединения наконечников измерительных зондов поверяемого измерителя и разъемов магазина сопротивлений. Несоблюдение этих требований может внести дополнительную погрешность в результат измерения.

5 ПРОВЕДЕНИЕ ПОВЕРКИ 5.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие проверяемого измерителя следующим требованиям:

  • •  комплектности измерителя в соответствии с руководством по эксплуатации;

  • •  не должно быть механических повреждений корпуса, лицевой панели, органов управления, все надписи на панелях должны быть четкими и ясными;

  • •  все разъемы не должны иметь повреждений и должны быть чистыми.

При наличии дефектов поверяемый измеритель бракуется и подлежит ремонту.

5.2 Опробование

Проверяется работоспособность ЖКИ и клавиш управления; режимы, отображаемые на ЖКИ, при нажатии соответствующих клавиш и переключении переключателя режимов измерений, должны соответствовать руководству по эксплуатации.

  • 5.3 Определение метрологических характеристик

5.3.1 Определение абсолютной погрешности измерения частоты и действующего значения напряжения переменного тока

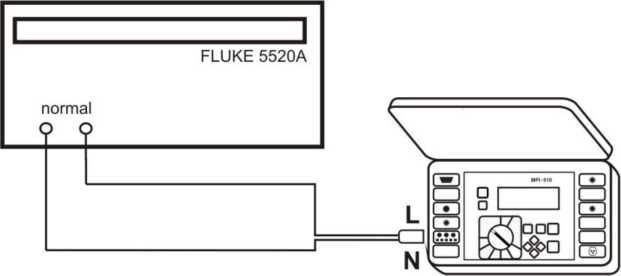

Поверяемый измеритель подключают к калибратору FLUKE 5520A (см. рисунок 1). На поверяемом измерителе устанавливают поворотный переключатель режимов работы в положение U, I, S, LOGGER. Включают питание измерителя с помощью клавиши (ф]. В меню измерителя выбирают режим отображения результата - “ВСЕ”. На калибраторе устанавливают значения в точках, в соответствии с таблицами А.1, А.2 Приложения А. Измеритель производит измерение напряжения и частоты переменного тока автоматически после включения питания. Фиксируют показания поверяемого измерителя, и результат заносится в эти же таблицы.

Рисунок 1 - Структурная схема определения абсолютной погрешности измерения частоты и действующего значения напряжения переменного тока

где MPI-510, MPI-511 - поверяемый измеритель;

FLUKE 5520A - калибратор универсальный.

Абсолютную погрешность измерения определить по формуле (1): Л=Хустизм ,

(1)

где

Хуст - показания калибратора

Хизм - показания поверяемого измерителя.

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблиц А.1, А.2 Приложения А.

5.3.2 Определение абсолютной погрешности измерения действующего значения силы переменного тока

Поверяемый измеритель подключают к токоизмерительной катушке FLUKE 5500A/COIL из комплекта ЗИП к калибратору FLUKE 5520A. Токоизмерительную катушку подключают к выходным токовым разъемам калибратора FLUKE 5520A (см. рисунок 2). Кнопка «Comp» на калибраторе должна быть в положении «ON». На поверяемом измерителе устанавливают поворотный переключатель режимов работы в положение U, I, S, LOGGER. Включают питание измерителя с помощью клавиши. В меню измерителя выбирают режим отображения результата -“I”. На калибраторе устанавливают значения в точках, в соответствии с таблицей А.3 Приложения А. Измеритель производит измерение силы переменного тока автоматически после включения питания. Фиксируют показания поверяемого измерителя, и результат заносится в эту же таблицу.

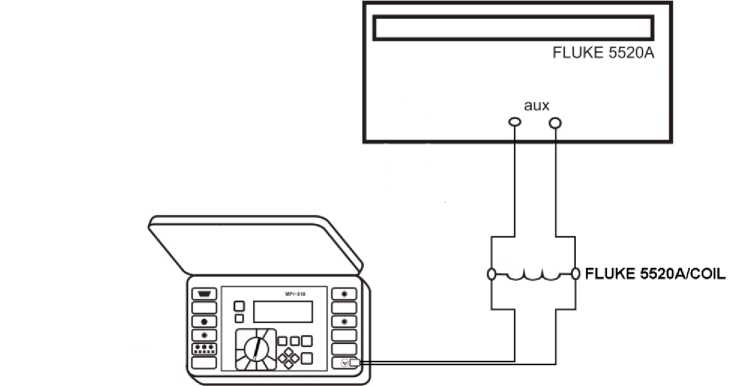

Рисунок 2 - Определение абсолютной погрешности измерения действующего значения силы переменного тока, где:

MPI-510, MPI-511 - поверяемый измеритель;

FLUKE 5520A - калибратор универсальный;

FLUKE 5500A/COIL - токоизмерительная катушка из комплекта ЗИП к калибратору.

Абсолютную погрешность измерения силы тока определяют по формуле (1).

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы А.3 Приложения А.

5.3.3 Определение абсолютной погрешности измерения мощности

Поверяемый измеритель подключают к калибратору FLUKE 5520A и токоизмерительной катушке FLUKE 5500A/COIL из комплекта ЗИП к калибратору FLUKE 5520A. Токоизмерительную катушку подключают к выходным токовым разъемам калибратора FLUKE 5520A (см. рисунок 3). Кнопка «Comp» на калибраторе должна быть в положении «ON». На поверяемом измерителе устанавливают поворотный переключатель режимов работы в положение U, I, S, LOGGER. Включают питание измерителя с помощью клавиши f<j>~|. Выбирают режим отображения результата - “ВСЕ”. На калибраторе устанавливают значения в точках, в соответствии с таблицами А.4, А.5 Приложения А. Измеритель производит измерение мощности автоматически после включения питания. Фиксируют показания поверяемого измерителя, и результат заносится в эту же таблицу.

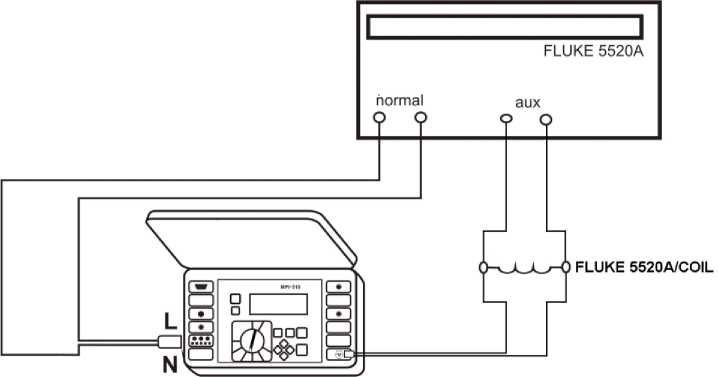

Рисунок 3 - Структурная схема определения абсолютной погрешности измерения мощности, где:

MPI-510, MPI-511 - поверяемый измеритель;

FLUKE 5520A - калибратор универсальный;

FLUKE 5500A/COIL - токоизмерительная катушка из комплекта ЗИП к калибратору.

MPI-511-06 МП Абсолютную погрешность измерения мощности определяют по формуле (1).

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблиц А.4, А.5 Приложения А.

5.3.4 Определение абсолютной погрешности измерения полного электрического сопротивления цепи “фаза-нуль”

Поверяемый измеритель подключают к OD-1-E2 , соблюдая правильность подключения (смотри рисунок 4), но катушки индуктивности LN-1 в схему не включают. На ЛАТРе устанавливают выходное напряжение 220 В, а на OD-1-E2 значение сопротивления - 0 Ом. На поверяемом измерителе устанавливают поворотный переключатель режимов работы в положение ZL-N, LL. Включают питание измерителя с помощью клавиши Измеритель автоматически переходит в режим измерения напряжения переменного тока.

Проводят измерение значений активного (R0) сопротивления обмотки разделительного трансформатора и начального сопротивления магазина OD-1-E2 , а также реактивного (Х0) электрического сопротивления цепи, нажатием клавиши [*ДИГ] в момент присутствия на дисплее значения напряжения и надписи “ГОТОВО”. Результат измерения активного сопротивления отображается в правой части дисплея и обозначается символом R. Результат измерения реактивного сопротивления отображается в правой части дисплея и обозначается символом XL. По окончании измерения фиксируют полученное значение R0, Х0. Значения R0, Х0 используется при расчете погрешности по формулам (2), (3).

Добавляют в схему катушки LN-1, с номиналами в соответствии с таблицей А.6 Приложения А, соблюдая правильность подключения (смотри рисунок 4). На магазине сопротивлений устанавливают значения в точках, в соответствии с таблицей А.6 Приложения А. Проводят измерения полного сопротивления. Результат измерения полного сопротивления отображается крупными символами в центральной части дисплея.

В каждой точке проводят по три измерения сопротивления, при необходимости отбрасывая значение существенно отличающееся от остальных. За результат измерения принимается среднее из трех значений.

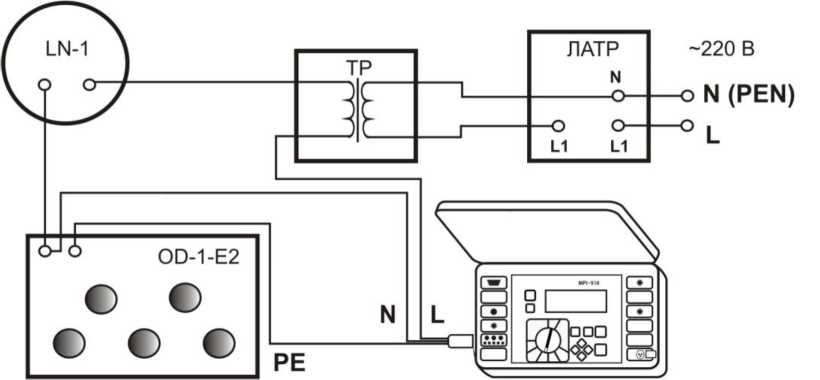

Рисунок 4 - Структурная схема определения погрешности измерения полного электрического сопротивления цепи «фаза-нуль», где:

MPI-510, MPI-511 - поверяемый измеритель;

ТР - трансформатор разделительный;

ЛАТР - лабораторный автотрансформатор «Штиль» TSGC2-30-B; OD-1-E2 - магазин мер сопротивлений петли короткого замыкания;

LN-1 - катушка индуктивности силовой цепи эталонная.

По окончании измерения фиксируются показания поверяемого измерителя, и результат заносится в эту же таблицу.

Абсолютную погрешность измерения полного сопротивления определяют по формулам

(2),(3):                                 ________________________________

AZ = ZH3M -       +7?о)2+(^.гси +^o)2        (2)

Xуст = 2 * п * f * L                              (3)

где   ZU3M - показания поверяемого измерителя при измерении полного сопротивления;

RyCT - значение, установленное на эталонном магазине сопротивлений;

R0 - значение активного сопротивления обмотки разделительного трансформатора и начального сопротивления магазина OD-1-E2;

X0 - значение реактивного сопротивления цепи;

Хуст - реактивное сопротивление катушки индуктивности LN-1 [Ом]; f - номинальное значение частоты электросети [Гц];

L - номинальное значение индуктивности LN-1 [Гн];

п = 3,14.

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы А.6 Приложения А.

5.3.5 Определение абсолютной погрешности измерения полного электрического сопротивления цепи “фаза-фаза”.

Поверяемый измеритель подключают к OD-1-E2 , соблюдая правильность подключения (смотри рисунок 5), но катушки индуктивности LN-1 в схему не включают. На ЛАТРе устанавливают выходное напряжение 380 В, а на OD-1-E2 значение сопротивления - 0 Ом. На поверяемом измерителе устанавливают поворотный переключатель режимов работы в положение ZL-N, LL. Включают питание измерителя с помощью клавиши (ф].

Проводят измерение значений активного (R0) сопротивления обмотки разделительного трансформатора и начального сопротивления магазина OD-1-E2 , а также реактивного (Х0) электрического сопротивления цепи, нажатием клавиши в момент присутствия на дисплее значения напряжения и надписи “ГОТОВО”. По окончании измерения фиксируют полученное значение Z0, Х0. Результат измерения активного сопротивления отображается в правой части дисплея и обозначается символом R. Результат измерения реактивного сопротивления отображается в правой части дисплея и обозначается символом XL. По окончании измерения фиксируют полученное значение R0, Х0. Значения R0, Х0 используется при расчете погрешности по формулам (2), (3).

Добавляют в схему катушки LN-1, в соответствии с таблицей А.7 Приложения А, соблюдая правильность подключения (смотри рисунок 5). На магазине сопротивлений устанавливают значения в точках, в соответствии с таблицей А.7 Приложения А. Проводят измерения полного сопротивления. Результат измерения полного сопротивления отображается крупными символами в центральной части дисплея.

В каждой точке проводят по три измерения сопротивления, при необходимости отбрасывая значение существенно отличающееся от остальных. За результат измерения принимается среднее из трех значений.

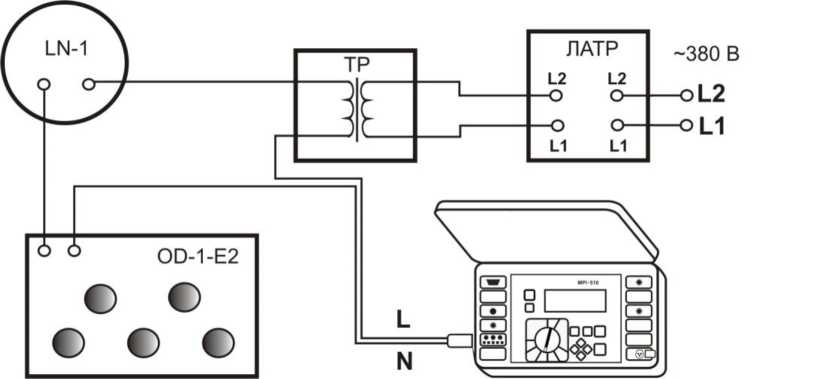

Рисунок 5 - Структурная схема определения погрешности измерения полного электрического сопротивления цепи «фаза-фаза»,

где   MPI-510, MPI-511 - поверяемый измеритель;

ТР - трансформатор разделительный;

ЛАТР - лабораторный автотрансформатор «Штиль» TSGC2-30-B; OD-1-Е2 - магазин мер сопротивлений петли короткого замыкания; LN-1 - катушка индуктивности силовой цепи эталонная.

По окончании измерения фиксируются показания поверяемого измерителя, и результат заносится в эту же таблицу.

Абсолютную погрешность измерения полного электрического сопротивления цепи «фаза-фаза» определяют по формулам (2), (3).

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы А.7 Приложения А.

5.3.6 Определение абсолютной погрешности измерения полного электрического сопротивления цепи “фаза- защитный проводник”.

Поверяемый измеритель подключают к OD-1-E2 , соблюдая правильность подключения (смотри рисунок 6), но катушки индуктивности LN-1 в схему не включают. На ЛАТРе устанавливают выходное напряжение 220 B. На поверяемом измерителе устанавливают поворотный переключатель режимов работы в положение ZL-PE . Включают питание измерителя с помощью клавиши fo~|.

Проводят измерение значений активного (R0) сопротивления обмотки разделительного трансформатора и начального сопротивления магазина OD-1-E2 , а также реактивного (Х0) электрического сопротивления цепи, нажатием клавиши [gtM№] в момент присутствия на дисплее значения напряжения и надписи “ГОТОВО”. По окончании измерения фиксируют полученное значение Z0, Х0. Результат измерения активного сопротивления отображается в правой части дисплея и обозначается символом R. Результат измерения реактивного сопротивления отображается в правой части дисплея и обозначается символом XL. По окончании измерения фиксируют полученное значение R0, Х0. Значения R0, Х0 используется при расчете погрешности по формулам (2), (3).

Добавляют в схему катушки LN-1, в соответствии с таблицей А.8 Приложения А, соблюдая правильность подключения (смотри рисунок 6). На магазине сопротивлений устанавливают значения в точках, в соответствии с таблицей А.8 Приложения А. Проводят измерения полного сопротивления. Результат измерения полного сопротивления отображается крупными символами в центральной части дисплея.

В каждой точке проводят по три измерения сопротивления, при необходимости отбрасывая значение существенно отличающееся от остальных. За результат измерения принимается среднее из трех значений.

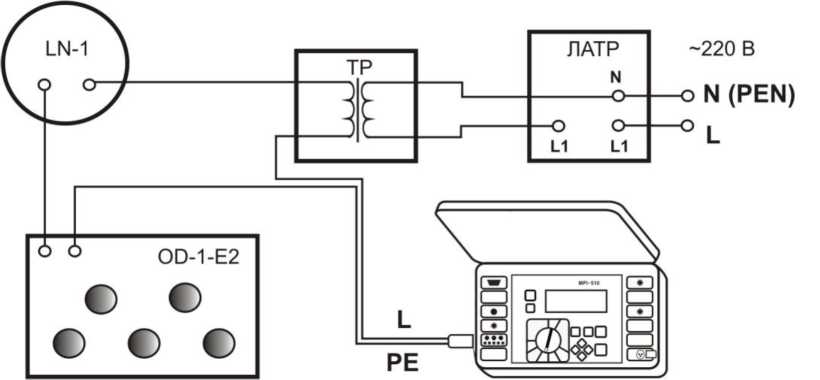

Рисунок 6 - Структурная схема определения погрешности измерения полного электрического сопротивления цепи «фаза - защитный проводник»

где   MPI-510, MPI-511 - поверяемый измеритель;

ТР - трансформатор разделительный;

ЛАТР - лабораторный автотрансформатор «Штиль» TSGC2-30-B;

OD-1-Е2 - магазин мер сопротивлений петли короткого замыкания; LN-1 - катушка индуктивности силовой цепи эталонная.

По окончании измерения фиксируются показания поверяемого измерителя, и результат заносится в эти же таблицы.

Абсолютную погрешность измерения полного электрического сопротивления цепи «фаза -защитный проводник» определяют по формулам (2), (3).

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы А.8 Приложения А.

5.3.7 Определение абсолютной погрешности измерения полного электрического сопротивления цепи “фаза- защитный проводник” без срабатывния УЗО.

Поверяемый измеритель подключают к OD-1-E2 , соблюдая правильность подключения (смотри рисунок 7), но катушки индуктивности LN-1 в схему не включают. На ЛАТРе устанавливают выходное напряжение 220 B. На поверяемом измерителе устанавливают поворотный переключатель режимов работы в положение ZL-PE RCD|. Включают питание измерителя с помощью клавиши [ф~].

Проводят измерение значений активного (R0) сопротивления обмотки разделительного трансформатора и начального сопротивления магазина OD-1-E2 , а также реактивного (Х0) электрического сопротивления цепи, нажатием клавиши [8|ЖГ] в момент присутствия на дисплее значения напряжения и надписи “ГОТОВО”. По окончании измерения фиксируют полученное значение Z0, Х0. Результат измерения активного сопротивления отображается в правой части дисплея и обозначается символом R. Результат измерения реактивного сопротивления отображается в правой части дисплея и обозначается символом XL. По окончании измерения фиксируют полученное значение R0, Х0. Значения R0, Х0 используется при расчете погрешности по формулам (2), (3).

Добавляют в схему катушки LN-1, в соответствии с таблицей А.9 Приложения А, соблюдая правильность подключения (смотри рисунок 7). На магазине сопротивлений устанавливают значения в точках, в соответствии с таблицей А.9 Приложения А. Проводят измерения полного сопротивления. Результат измерения полного сопротивления отображается крупными символами в центральной части дисплея.

Рисунок 7 - Структурная схема определения погрешности измерения полного электрического сопротивления цепи «фаза - защитный проводник» без срабатывания УЗО

где   MPI-510, MPI-511 - поверяемый измеритель;

ТР - трансформатор разделительный;

ЛАТР - лабораторный автотрансформатор «Штиль» TSGC2-30-B; OD-1-E2 - магазин мер сопротивлений петли короткого замыкания; LN-1 - катушка индуктивности силовой цепи эталонная.

B каждой точке проводят по три измерения сопротивления, при необходимости отбрасывая значение существенно отличающееся от остальных. За результат измерения принимается среднее из трех значений.

По окончании измерения фиксируются показания поверяемого измерителя, и результат заносится в эти же таблицы.

Абсолютную погрешность измерения полного электрического сопротивления цепи «фаза -защитный проводник» без срабатывания УЗО определяют по формулам (2), (3).

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы А.9 Приложения А.

5.3.8 Определение абсолютной погрешности измерения силы синусоидального и постоянного дифференциального тока отключения УЗО

Поверку проводят при помощи миллиамперметра Э537 и персонального компьютера с операционной системой WINDOWS 9X/2000/XP.

Поверяемый измеритель подключают к персональному компьютеру и Э537, соблюдая правильность подключения (смотри рисунок 8), и устанавливают поворотный переключатель режимов работы в положение IA ^. Для подключения к компьютеру используется кабель последовательного интерфейса RS232 из комплекта измерителя. На поверяемом измерителе включается режим связи RS-232 путем одновременного нажатия клавиш [яжг]и [б], или через меню измерителя. При этом на дисплее измерителя отображается надпись - связь через RS-232. На компьютере запускается программа - “MPI калибровка”. Правила работы с программой указаны в справочном руководстве к ней. B программе устанавливаются точки в соответствии с таблицами A.10, A.11 и в ее меню выбирается кнопка - “wystaw”. При этом измеритель в течении 4 секунд генерирует номинальный дифференциальный ток заданной формы и номинала. Фиксируют показания поверяемого измерителя, и результат заносится в эти же таблицы.

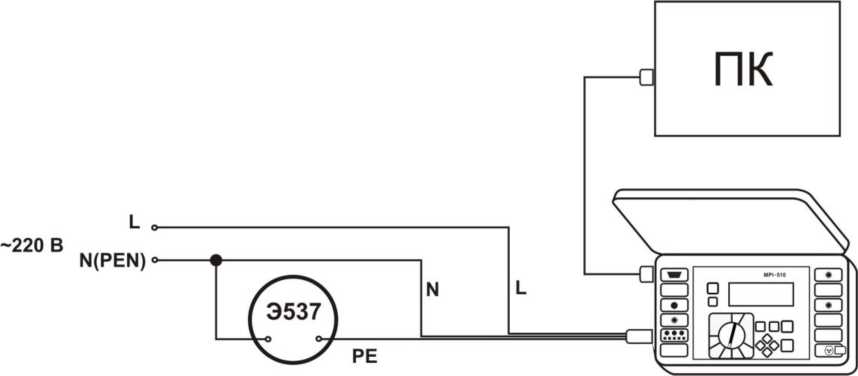

Рисунок 8 - Структурная схема определения погрешности измерения силы синусоидального и постоянного дифференциального тока отключения УЗО

где MPI-510, MPI-511 - поверяемый измеритель;

Э537 - миллиамперметр;

ПК - персональный компьютер.

Абсолютную погрешность измерения силы тока определяют по формуле (4):

-I

уст

(4)

где

I уст - номинальное значение, установленное в программе “MPI калибровка”; I изм - показания миллиамперметра Э537.

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблиц А.10, А.11 Приложения А.

5.3.9 Определение абсолютной погрешности измерения времени отключения УЗО.

Поверяемый измеритель подключают к ERS-2 , соблюдая правильность подключения (смотри рисунок 9), и устанавливают поворотный переключатель режимов работы в положение tA j—l. Включают питание измерителя с помощью клавиши (ф].

В меню поверяемого измерителя устанавливается:

  • •  безопасный уровень напряжения - 50 В;

  • •  величина номинального дифференциального тока - 100 мА;

  • •  вид тока - синусоидальный с положительной начальной фазой.

На калибраторе устанавливают значения в точках, в соответствии с таблицей А.12 Приложения А. Измерения времени отключения УЗО выполняют нажатием клавиши j81*”] в момент присутствия на дисплее надписи “ГОТОВО”.

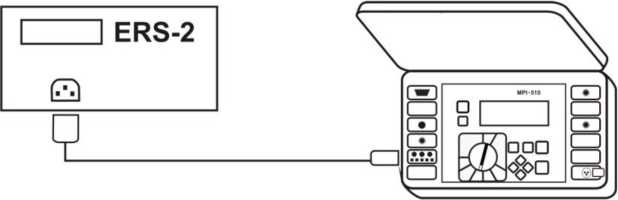

Рисунок 9 - Структурная схема определения погрешности измерения времени отключения УЗО,

где MPI-510, MPI-511 - поверяемый измеритель;

ERS-2 - калибратор времени отключения УЗО.

Абсолютную погрешность измерения времени отключения УЗО определяют по формуле (1).

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы А.12 Приложения А.

5.3.10 Определение абсолютной погрешности измерения электрического сопротивления заземления.

Поверяемый измеритель подключают к OD-2-D6b / 5w , соблюдая правильность подключения (смотри рисунок 10), и устанавливают поворотный переключатель режимов работы в положение re. Включают питание измерителя с помощью клавиши [ф].

В меню поверяемого измерителя устанавливается:

• тип проводов - WW2.

На магазине сопротивлений устанавливают значения в точках, в соответствии с таблицей

А. 13 Приложения А. Измерения сопротивления заземления, выполняют нажатием клавиши в момент присутствия на дисплее значения напряжения и надписи “ГОТОВО”.

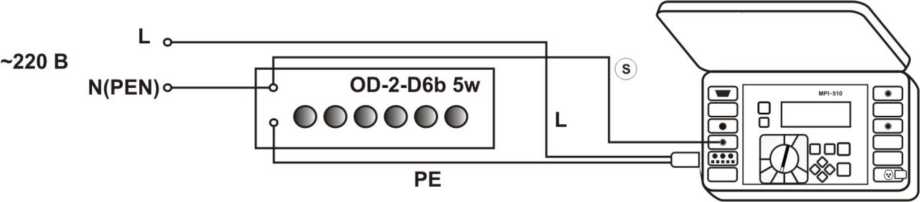

Рисунок 10 - Структурная схема определения погрешности измерения электрического сопротивления заземления,

где   MPI-510, MPI-511 - поверяемый измеритель;

OD-2-D6b / 5w - магазин мер сопротивлений заземления.

Абсолютную погрешность измерения сопротивления заземления определяют по формуле (1):

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы А.13 Приложения А.

5.3.11 Определение абсолютной погрешности измерения действующего значения напряжения прикосновения.

Поверяемый измеритель подключают к OD-2-D6b / 5w , соблюдая правильность подключения (смотри рисунок 11), и устанавливают поворотный переключатель режимов работы в положение IA ^.Включают питание измерителя с помощью клавиши [ф].

В меню поверяемого измерителя устанавливается:

  • •  безопасное напряжение прикосновения - 50 В;

  • •  вид тока - синусоидальный с положительной начальной фазой;

  • •  режим измерения - UB, RE.

На магазине сопротивлений устанавливают значения в точках, в соответствии с таблицей А. 14 Приложения А. Измерения напряжения прикосновения выполняют нажатием клавиши [**”] в момент присутствия на дисплее значения напряжения и надписи “ГОТОВО”.

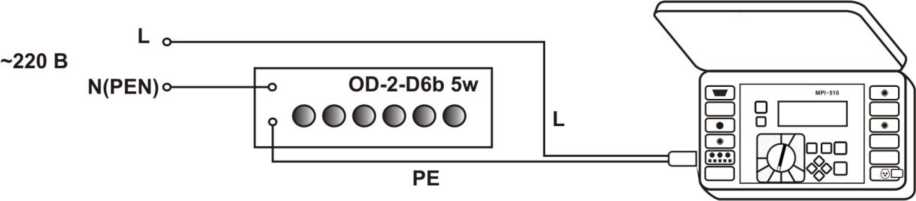

Рисунок 11 - Структурная схема определения погрешности измерения действующего значения напряжения прикосновения

где   MPI-510, MPI-511 - поверяемый измеритель;

OD-2-D6b / 5w - магазин мер сопротивлений заземления.

Абсолютную погрешность измерения напряжения прикосновения определяют по формуле (5):

Ub = Ub изм - (R уст * 1уст)                                         (5)

где R уст - значение, установленное на магазине сопротивлений;

1уст - значение номинального дифференциального тока, установленное на поверяемом измерителе;

UB изм - показания поверяемого измерителя.

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы А.14 Приложения А.

5.3.12 Определение абсолютной погрешности измерения электрического сопротивления при номинальной силе тока измерения 200 мА.

Поверяемый измеритель подключают к OD-2-D6b / 5w , соблюдая правильность подключения (смотри рисунок 12), и устанавливают поворотный переключатель режимов работы в положение R •))) +200 мА. Включают питание измерителя с помощью клавиши [О~].

В меню поверяемого измерителя устанавливается:

• режим измерения - ±200 мА.

На магазине сопротивлений устанавливают значения в точках, в соответствии с таблицей А. 15 Приложения А. Измерения сопротивления, выполняют нажатием клавиши j81*1^].

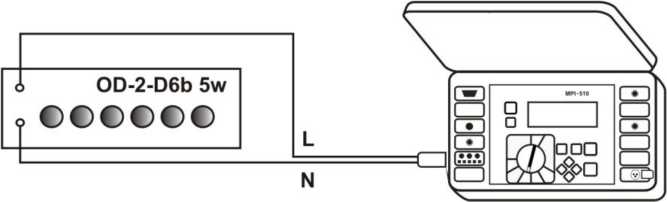

Рисунок 12 - Структурная схема определения абсолютной погрешности измерения электрического сопротивления при номинальной силе тока измерения 200 мА.

где   MPI-510, MPI-511 - поверяемый измеритель;

OD-2-D6b / 5w - магазин мер сопротивлений заземления.

Абсолютную погрешность измерения сопротивления определяют по формуле (1)

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы А.15 Приложения А.

5.3.13 Определение абсолютной погрешности измерения электрического сопротивления

Поверяемый измеритель подключают к OD-2-D6b / 5w , соблюдая правильность подключения (смотри рисунок 12), и устанавливают поворотный переключатель режимов работы в положение R •))) +200 мА. Включают питание измерителя с помощью клавиши [0~].

В меню поверяемого измерителя устанавливается:

  • •  режим измерения - beep.

На магазине сопротивлений устанавливают значения в точках, в соответствии с таблицей А.16 Приложения А. Измерения сопротивления производится измерителем автоматически.

Абсолютную погрешность измерения сопротивления определяют по формуле (1).

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы А.16 Приложения А.

5.3.14 Определение абсолютной погрешности измерения сопротивления электроизоляции.

Поверяемый измеритель подключают к магазину сопротивлений, соблюдая правильность подключения (смотри рисунок 13а, 13б), и устанавливают поворотный переключатель режимов работы в положение RISO. Включают питание измерителя с помощью клавиши [б].

В меню поверяемого измерителя устанавливается:

  • •  режим измерения - RISO.

  • •  требуемое испытательное напряжение UN в соответствии с таблицами А.17, А.18, А.19 Приложения А.

На мере (магазине) сопротивлений устанавливают значения в точках, в соответствии с таблицами А.17, А.18, А.19 Приложения А. Измерения сопротивления выполняют нажатием и удерживанием клавиши [”*”].€ отпусканием клавиши [gWff] измерение прерывается.

Чтобы не удерживать клавишу [SIWff] в процессе измерения, после ее нажатия нужно одновременно нажать клавишу gj|. В таком случае измерение можно закончить повторным нажатием клавиши l8^]. В течении всего процесса измерения, на дисплее измерителя присутствует символ Л. сигнализирующий о наличии напряжения на измерительных зажимах измерителя.

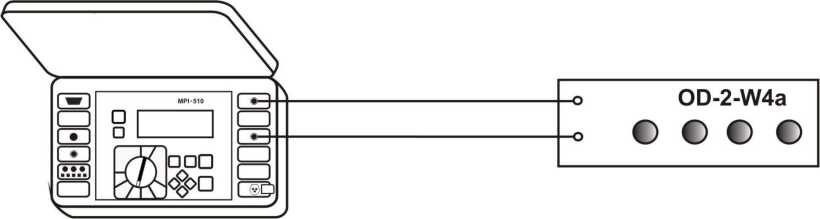

Рисунок 13а - Структурная схема определения погрешности измерения сопротивления электроизоляции (п.п. 1-9 таблиц А.17, А.18, А.19 приложения А),

где   MPI-510, MPI-511 - поверяемый измеритель;

OD-2-W4a- магазин мер сопротивлений электроизоляции.

Рисунок 13б - Структурная схема определения погрешности измерения сопротивления электроизоляции (п.п. 10-12 таблиц А.17, А.18 приложения А; п.п. 10-15 таблицы А.19 приложения А ),

где   MPI-510, MPI-511 - поверяемый измеритель;

OD-2-W4e- магазин мер сопротивлений электроизоляции.

Абсолютную погрешность измерения сопротивления определяют по формуле (1).

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблиц А.17, А.18, А.19 Приложения А.

6 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 6.1 Положительные результаты поверки измерителей оформляют свидетельством о поверке в соответствии с ПР 50.2.006-94.

  • 6.2 При несоответствии результатов поверки требованиям любого из пунктов настоящей методики измерители к дальнейшей эксплуатации не допускают и выдают извещение о непригодности в соответствии с ПР 50.2.006-94. В извещении указывают причину непригодности и приводят указание о направлении измерителей в ремонт или невозможности их дальнейшего использования.

Начальник лаборатории №447 ГЦИ СИ ФГУ «Ростест-Москва»

Е.В.Котельников

ПРИЛОЖЕНИЕ А (Рекомендуемое)

Протоколы результатов поверки

Таблица А.1 - Протокол результатов поверки MPI-510, MPI-511 при измерении напряжения U переменного тока частотой 50 Гц.

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение о соответствии

диапазон

иуст

нижн.

предел

верх.

предел

показания

предел допускаемой погрешности

Л

погрешность

Соответствует

В

В

В

В

В

В

В

1.

От 1 до

440

10

8

12

±2

2.

100

96

104

±4

3.

220

214

226

±6

4.

380

370

390

±10

5.

430

419

441

±11

Таблица А.2 - Протокол результатов поверки MPI-510, MPI-511 при измерении частоты f переменного тока.

U=220 В

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение о соответствии

диапазон

fycT

нижн. предел

верх. предел

показания

предел допускаемой погрешности

Л

погрешность

Соответствует

Гц

Гц

Гц

Гц

Гц

Гц

Гц

1.

От 45,0 до 65,0

46,0

45,8

46,2

±0,2

2.

50,0

49,8

50,2

±0,2

3.

64,0

63,7

64,3

±0,3

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение о соответствии

диапазон

1уст

нижн. предел

верх. предел

показания

предел допускаемой погрешности Л

погрешность

Соответствует

мА

мА

мА

мА

мА

мА

мА

1.

0,1..99,9

1,0

0,6

1,4

±0,4

2.

50,0

47,2

52,8

±2,8

3.

90,0

85,2

94,8

±4,8

4.

100..999

200

190

210

±10

5.

500

475

525

±25

6.

900

855

945

±45

А

А

А

А

А

А

А

7.

1,00..9,99

2,00

1,90

2,10

±0,10

8.

5,00

4,75

5,25

±0,25

9.

9,00

8,55

9,45

±0,45

10.

10,0..99,9

20,0

19,0

21,0

±1,0

11.

50,0

47,5

52,5

±2,5

12.

90,0

85,5

94,5

±4,5

13.

100..999

200

190

210

±10

14.

500

475

525

±25

15.

900

855

945

±45

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключе

ние о со-ответствии

диапазон

Выход normal

Выход aux

SycT

нижн. предел

верх. предел

показания

предел допус-

кае-мой по-грешности

Л

погрешность

Соответствует

ВА

В

А

ВА

ВА

ВА

ВА

ВА

ВА

1.

От 0,01 до

9,99

10

0,02

0,20

0,09

0,31

±0,11

2.

10

0,5

5,00

4,55

5,45

±0,45

3.

10

0,9

9,00

8,27

9,73

±0,73

4.

От 10,0 до

99,9

200

0,1

20,0

18,1

21,9

±1,9

5.

200

0,25

50,0

46,0

54,0

±4,0

6.

200

0,45

90,0

83,2

96,8

±6,8

7.

От 100 до

999

400

0,5

200

186

214

±14

8.

400

1,25

500

465

535

±35

9.

400

2,25

900

837

963

±63

кВА

В

А

кВА

кВА

кВА

кВА

кВА

кВА

10.

От 1,00 до

9,99

400

5

2,00

1,86

2,14

±0,14

11.

400

12,5

5,00

4,65

5,35

±0,35

12.

400

22,5

9,00

8,37

9,63

±0,63

13.

От 10,0 до

99,9

400

50

20,0

18,6

21,4

±1,4

14.

400

125

50,0

46,5

53,5

±3,5

15.

400

225

90,0

83,7

96,3

±6,3

16.

От 100 до

440

400

500

200

186

214

±14

17.

400

750

300

279

321

±21

18.

400

1000

400

372

428

±28

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключе

ние о со-ответствии

диапазон

Выход normal

Выход aux

Руст

нижн. предел

верх. предел

показания

предел допус-

кае-мой по-грешности Л

погрешность

Соответствует

Вт

В

А

Вт

Вт

Вт

Вт

Вт

Вт

1.

От 0,01 до

9,99

10

0,02

0,10

0

0,21

±0,11

2.

10

0,5

2,50

2,22

2,78

±0,28

3.

10

0,9

4,50

4,08

4,92

±0,42

4.

От 10,0 до

99,9

200

0,1

10,0

8,8

11,2

±1,2

5.

200

0,25

25,0

22,7

27,3

±2,3

6.

200

0,45

45,0

41,3

48,7

±3,7

7.

От 100 до

999

400

0,5

100

93

107

±7

8.

400

1,25

250

232

268

±18

9.

400

2,25

450

418

482

±32

кВт

В

А

кВт

кВт

кВт

кВт

кВт

кВт

10.

От 1,00 до

9,99

400

5

1,00

0,83

1,07

±0,07

11.

400

12,5

2,50

2,32

2,68

±0,18

12.

400

22,5

4,50

4,18

4,82

±0,32

13.

От 10,0 до

99,9

400

50

10,0

9,3

10,7

±0,7

14.

400

125

25,0

23,2

26,8

±1,8

15.

400

225

45,0

41,8

48,2

±3,2

16.

От 100 до

440

400

500

100

93

107

±7

17.

400

750

150

139

161

±11

18.

400

1000

200

186

214

±14

R0=   |  0,00  |  X0= | 0,00

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение о соответствии

L

диапазон

Rycr

номинал

Zycr

нижн. пред

верх. пред

показания

предел допускаемой погрешности Л

погрешность

Соответствует

мГн

Ом

Ом

Ом

Ом

Ом

Ом

Ом

Ом

1.

1,1

От 0,01 до

19,99

0,5

0,61

0,53

0,69

±0,08

2.

2

2,03

1,88

2,18

±0,15

3.

10

10,01

9,46

10,56

±0,55

4.

15

15,00

14,2

15,80

±0,80

5.

От 20,0 до

199,9

50

50,0

47,0

53,0

±3,0

6.

100

100,0

94,5

105,5

±5,5

7.

150

150,0

142,0

158,0

±8,0

8.

От 200 до 1999

500

500

470

530

±30

9.

1000

1000

945

1055

±55

10.

1900

1900

1800

1999

±100

11.

2,2

От 0,01 до

19,99

0,5

0,85

0,76

0,59

±0,09

12.

2

2,12

1,96

2,28

±0,16

13.

10

10,02

9,47

10,57

±0,55

14.

15

15,02

14,22

15,82

±0,80

15.

От 20,0 до

199,9

50

50,0

47,0

53,0

±3,0

16.

100

100,0

94,5

105,5

±5,5

17.

150

150,0

142,0

158,0

±8,0

18.

От 200 до 1999

500

500

470

530

±30

19.

100

1000

945

1055

±55

20.

1900

1900

1800

1999

±100

R0=   |  0,00  |  X0= | 0,00

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение о соответствии

L

диапазон

Rycr

номинал Zycr

нижн. пред

верх. пред

показания

предел допускаемой погрешности Л

погрешность

Соответствует

мГн

Ом

Ом

Ом

Ом

Ом

Ом

Ом

Ом

1.

1,1

От 0,01 до

19,99

0,5

0,61

0,53

0,69

±0,08

2.

2

2,03

1,88

2,18

±0,15

3.

10

10,01

9,46

10,56

±0,55

4.

15

15,00

14,2

15,80

±0,80

5.

От 20,0 до

199,9

50

50,0

47,0

53,0

±3,0

6.

100

100,0

94,5

105,5

±5,5

7.

150

150,0

142,0

158,0

±8,0

8.

От 200 до 1999

500

500

470

530

±30

9.

1000

1000

945

1055

±55

10.

1900

1900

1800

1999

±100

11.

2,2

От 0,01 до

19,99

0,5

0,85

0,76

0,59

±0,09

12.

2

2,12

1,96

2,28

±0,16

13.

10

10,02

9,47

10,57

±0,55

14.

15

15,02

14,22

15,82

±0,80

15.

От 20,0 до

199,9

50

50,0

47,0

53,0

±3,0

16.

100

100,0

94,5

105,5

±5,5

17.

150

150,0

142,0

158,0

±8,0

18.

От 200 до 1999

500

500

470

530

±30

19.

100

1000

945

1055

±55

20.

1900

1900

1800

1999

±100

R0=   |  0,00  |  X0= | 0,00

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение о соответствии

L

диапазон

Rycr

номинал

Zycr

нижн. пред

верх. пред

показания

предел допускаемой погрешности Л

погрешность

Соответствует

мГн

Ом

Ом

Ом

Ом

Ом

Ом

Ом

Ом

1.

1,1

От 0,01 до

19,99

0,5

0,61

0,53

0,69

±0,08

2.

2

2,03

1,88

2,18

±0,15

3.

10

10,01

9,46

10,56

±0,55

4.

15

15,00

14,2

15,80

±0,80

5.

От 20,0 до

199,9

50

50,0

47,0

53,0

±3,0

6.

100

100,0

94,5

105,5

±5,5

7.

150

150,0

142,0

158,0

±8,0

8.

От 200 до 1999

500

500

470

530

±30

9.

1000

1000

945

1055

±55

10.

1900

1900

1800

1999

±100

11.

2,2

От 0,01 до

19,99

0,5

0,85

0,76

0,59

±0,09

12.

2

2,12

1,96

2,28

±0,16

13.

10

10,02

9,47

10,57

±0,55

14.

15

15,02

14,22

15,82

±0,80

15.

От 20,0 до

199,9

50

50,0

47,0

53,0

±3,0

16.

100

100,0

94,5

105,5

±5,5

17.

150

150,0

142,0

158,0

±8,0

18.

От 200 до 1999

500

500

470

530

±30

19.

100

1000

945

1055

±55

20.

1900

1900

1800

1999

±100

R0=   |  0,00  |  X0= | 0,00

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение о соответствии

L

диапазон

Rycr

номинал

Zycr

нижн. пред

верх. пред

показания

предел допускаемой погрешности Л

погрешность

Соответствует

мГн

Ом

Ом

Ом

Ом

Ом

Ом

Ом

Ом

1.

1,1

От 0,01 до

19,99

0,5

0,61

0,47

0,75

±0,14

2.

2

2,03

1,81

2,25

±0,22

3.

10

10,01

9,31

10,71

±0,70

4.

15

15,00

14,00

16,00

±1,00

5.

От 20,0 до

199,9

50

50,0

46,5

53,5

±3,5

6.

100

100,0

93,5

106,5

±6,5

7.

150

150,0

140,5

159,5

±9,5

8.

От 200 до 1999

500

500

465

535

±35

9.

1000

1000

935

1065

±65

10.

1900

1900

1781

OFL

±119

11.

2,2

От 0,01 до

19,99

0,5

0,85

0,70

1,00

±0,15

12.

2

2,12

1,99

2,35

±0,23

13.

10

10,02

9,30

10,72

±0,70

14.

15

15,02

14,02

16,02

±1,00

15.

От 20,0 до

199,9

50

50,0

46,5

53,5

±3,5

16.

100

100,0

93,5

106,5

±6,5

17.

150

150,0

140,5

159,5

±9,5

18.

От 200 до 1999

500

500

465

535

±35

19.

100

1000

935

1065

±65

20.

1900

1900

1781

OFL

±119

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение о соответствии

Номинальный дифф ток

Установлен-ное значение 1уст

нижний предел

верхний предел

показания

предел допускаемой погрешности А

погрешность

Соответствует

мА

мА

мА

мА

мА

мА

мА

1.

10

10,0

10,0

10,5

±0,5

2.

30

30,0

30,0

31,5

±1,5

3.

100

100

100

105

±5

4.

300

300

300

315

±15

5.

500

500

500

525

±25

6.

1000

1000

1000

1050

±50

Таблица А.11 - Протокол результатов поверки MPI-510, MPI-511 при измерении постоянного дифференциального тока отключения УЗО. (полярность - положительная)

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение о соответствии

Номинальный дифф. ток

Установленное значение 1уст

нижний предел

верхний предел

показания

предел допускаемой погрешности А

погрешность

Соответствует

мА

мА

мА

мА

мА

мА

мА

1.

10

20,0

20

22,8

±2,8

2.

30

60,0

60

68,4

±8,4

3.

100

200

200

228

±28

4.

300

600

600

684

±84

Таблица А.12 - Протокол результатов поверки MPI-510, MPI-511 при измерении времени отключения УЗО.

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение о соответствии

диапазон

Установленное значение tyCT

нижний предел

верхний предел

показания

предел допускаемой погрешности

А

Погрешность

Соответствует

мс

мс

мс

мс

мс

мс

мс

1.

От 1 до 200

10

8

12

±2

2.

20

18

22

±2

3.

30

27

33

±3

4.

40

37

43

±3

5.

185

179

191

±6

6.

От 1 до 500

490

478

502

±12

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение о соответствии

диапазон

Установленное значение Rycr

нижний предел

верхний предел

показания

предел допускаемой погрешности

Л

Погрешность

Соответствует

Ом

Ом

Ом

Ом

Ом

Ом

Ом

1.

От 0,01 до

19,99

0,50

0,42

0,58

±0,08

2.

10,00

9,45

10,55

±0,55

3.

18,00

17,05

18,95

±0,95

4.

От 20,0 до 199,0

25,0

23,2

26,8

±1,8

5.

100,0

94,5

105,5

±5,5

6.

180,0

170,5

189,5

±9,5

7.

От 200 до 1999

500

470

530

±30

8.

1000

945

1055

±55

9.

1800

1705

1895

±95

Таблица А.14 - Протокол результатов поверки MPI-510, MPI-511 при измерении напряжения прикосновения.

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение о соответствии

Номинальный дифф. ток 1уст

Установленное значение сопротивления RyCT

Номинал

UB

нижний предел

верхний предел

показа

ния

предел допускаемой погрешности Л

погрешность

Соответствует

мА

Ом

В

В

В

В

В

В

1.

10

500

5,0

4,0

6,0

±1,0

2.

30

500

15,0

13,0

17,0

±2,0

3.

100

250

25,0

22,0

28,0

±3,0

4.

300

120

36,0

31,9

40,1

±4,1

5.

500

84

42,0

37,3

46,7

±4,7

6.

1000

45

45,0

40,0

50,0

±5,0

Таблица А. 15 - Протокол результатов поверки MPI-510, MPI-511 при измерении сопротивления током ±200 мА .

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение о соответствии

диапазон

Установленное значение RyCT

нижний предел

верхний предел

показания

предел допускаемой погрешности

А

Погрешность

Соответствует

Ом

Ом

Ом

Ом

Ом

Ом

Ом

1.

От 0,01 до

19,99

0,50

0,46

0,54

±0,04

2.

10,00

9,77

10,23

±0,23

3.

18,00

17,61

18,39

±0,39

4.

От 20,0 до

199,0

25,0

24,2

25,8

±0,8

5.

100,0

97,7

102,3

±2,3

6.

190,0

185,9

194,1

±4,1

7.

От 200 до

400

210

203

217

±7

8.

300

291

309

±9

9.

380

369

391

±11

Таблица А.16 - Протокол результатов поверки MPI-510, MPI-511 при измерении сопротивления малым током.

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение о соответствии

диапазон

Установленное значение RyCT

нижний предел

верхний предел

показания

предел допускаемой погрешности

А

Погрешность

Соответствует

Ом

Ом

Ом

Ом

Ом

Ом

Ом

1.

От 0,1 до

199,9

1,0

0,6

1,4

±0,4

2.

100,0

96,7

103,3

±3,3

3.

190,0

184,0

196,0

±6,0

4.

От 200 до 400

210

201

219

±9

5.

300

288

312

±12

6.

380

366

394

±14

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение о соответствии

диапазон

Установленное

значение Rycr

нижний

предел

верхний предел

показания

предел допускаемой погрешности

А

Погрешность

Соответствует

Un = 250 В

кОм

кОм

кОм

кОм

кОм

кОм

кОм

1.

От 250 до 1999

300

283

317

±17

2.

1000

962

1038

±38

3.

1900

1835

1965

±65

МОм

МОм

МОм

МОм

МОм

МОм

МОм

4.

От 2,00 до

19,99

3,00

2,83

3,17

±0,17

5.

10,00

9,62

10,38

±0,38

6.

19,00

18,35

19,65

±0,65

7.

От 20,0 до 199, 9

30,0

28,3

31,7

±1,7

8.

50,0

47,7

52,3

±2,3

9.

100,0

96,2

103,8

±3,8

10.

От 200 до 1000

300

283

317

±17

11.

500

477

523

±23

12.

900

865

935

±35

Таблица А.18 - Протокол результатов поверки MPI-510, MPI-511 при измерении сопротивления электроизоляции испытательным напряжением 500 В.

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение о соответствии

диапазон

Установленное значение Rycr

нижний

предел

верхний предел

показания

предел допускаемой погрешности

А

Погрешность

Соответствует

UN = 500 В

кОм

кОм

кОм

кОм

кОм

кОм

кОм

1.

От 500 до 1999

700

671

729

±29

2.

1000

962

1038

±38

3.

1900

1835

1965

±65

МОм

МОм

МОм

МОм

МОм

МОм

МОм

4.

От 2,00 до

19,99

3,00

2,83

3,17

±0,17

5.

10,00

9,62

10,38

±0,38

6.

19,00

18,35

19,65

±0,65

7.

От 20,0 до 199, 9

30,0

28,3

31,7

±1,7

8.

50,0

47,7

52,3

±2,3

9.

100,0

96,2

103,8

±3,8

10.

От 200 до 1999

500

477

523

±23

11.

1000

962

1038

±38

12.

1900

1835

1965

±65

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение о соответствии

диапазон

Установленное

значение Rycr

нижний

предел

верхний предел

показания

предел допускаемой погрешности

А

Погрешность

Соответствует

Un = 1000 В

кОм

кОм

кОм

кОм

кОм

кОм

кОм

1.

От 1000 до 1999

1100

1059

1141

±41

2.

1500

1447

1553

±53

3.

1900

1835

1965

±65

МОм

МОм

МОм

МОм

МОм

МОм

МОм

4.

От 2,00 до

19,99

3,00

2,83

3,17

±0,17

5.

10,00

9,62

10,38

±0,38

6.

19,00

18,35

19,65

±0,65

7.

От 20,0 до 199, 9

30,0

28,3

31,7

±1,7

8.

50,0

47,7

52,3

±2,3

9.

100,0

96,2

103,8

±3,8

10.

От 200 до 1999

500

477

523

±23

11.

1000

962

1038

±38

12.

1900

1835

1965

±65

ГОм

ГОм

ГОм

ГОм

ГОм

ГОм

ГОм

13.

От 2,00 до

3,00

2,20

2,05

2,35

±0,15

14.

2,50

2,34

2,66

±0,16

15.

2,80

2,63

2,97

±0,17

31

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
