Методика поверки «ГСОЕИ. Источники питания постоянного тока РРХ7» (ПР-16-2021МП)

Государственная система обеспечения единства измерений

Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)

СОГЛАСОВАНО

Главный метролог

Новиков

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Источники питания постоянного тока РРХ7

МЕТОДИКА ПОВЕРКИ ПР-16-2021МП г. Москва 2021 г.

Настоящая методика устанавливает методы и средства первичной и периодических поверок источников питания постоянного тока PPX7, изготавливаемых «Good Will Instrument Co.», Ltd., Тайвань.

Источники питания постоянного тока PPX7 (далее по тексту - источники) предназначены для воспроизведения напряжения и силы постоянного тока.

Интервал между поверками 2 года.

Поверка источников может осуществляться юридическим лицом, аккредитованным на проведение поверки в соответствии с законодательством Российской Федерации в национальной системе аккредитации, в соответствии с его областью аккредитации.

При проведении поверки должна быть обеспечена прослеживаемость поверяемых источников к государственным первичным эталонам единиц величин:

• - к ГЭТ 13-01. «ГПЭ единицы электрического напряжения» в соответствии с Государственной поверочной схемой для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457;

• - к ГЭТ 4-91. «ГПЭ единицы силы постоянного электрического тока» в соответствии с Государственной поверочной схемой для средств измерений силы постоянного электрического тока в диапазоне от V10^-16 до 100 А, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091.

Для обеспечения реализации методики поверки при определении метрологических характеристик по п.п. 10.1 - 10.8 применяется метод прямых измерений.

При проведении первичной и периодической поверок источников должны быть выполнены операции, указанные в таблице 1. Операции по п,п. 10.1 - 10.8 выполняются в произвольном порядке.

Протокол поверки ведется в произвольной форме.

Таблица 1 - Операции поверки

Продолжение таблицы 1

3 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ ПОВЕРКИ

• 3.1 При проведении поверки должны применяться средства поверки, указанные в таблицах 2 и 3.

• 3.2 Допускается применять другие средства измерений, обеспечивающие измерение значений соответствующих величин с требуемой точностью.

• 3.3 Все средства поверки должны быть исправны, поверены, сведения о результатах их поверки должны быть включены в Федеральный информационный фонд по обеспечению единства измерений.

Таблица 2 - Средства поверки

Таблица 3 - Вспомогательные средства поверки

К поверке допускаются лица, изучившие эксплуатационную документацию на поверяемые средства измерений, эксплуатационную документацию на средства поверки и соответствующие требованиям к поверителям средств измерений согласно ГОСТ Р 56069-2018.

• 5.1 При проведении поверки должны быть соблюдены требования ГОСТ 12.27.0-75, ГОСТ 12.3.019-80, ГОСТ 12.27.7-75, требования правил по охране труда при эксплуатации электроустановок, утвержденных приказом Министерства труда и социальной защиты Российской Федерации от 24 июля 2013 г № 328Н.

• 5.2 Средства поверки, вспомогательные средства поверки и оборудование должны соответствовать требованиям безопасности, изложенным в руководствах по эксплуатации.

При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха                         (23±5) °С;

• - относительная влажность                               от 5 до 80 %;

• - атмосферное давление                              от 84 до 106 кПа;

• - напряжение питающей сети                             (230,0±4,4) В;

• - частота питающей сети                                    (50±1) Гц.

Перед поверкой должен быть проведен внешний осмотр, при котором должно быть установлено соответствие поверяемого источника следующим требованиям:

• - не должно быть механических повреждений корпуса. Все надписи должны быть четкими и ясными;

• - все разъемы, клеммы и измерительные провода не должны иметь повреждений и должны быть чистыми.

При наличии дефектов поверяемый источник бракуется и подлежит ремонту.

• 8.1 Перед проведением поверки должны быть выполнены следующие подготовительные работы:

• - проведение технических и организационных мероприятий по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.27.0-75;

• - проверка наличия действующих документов о поверке на основные и вспомогательные средства поверки.

• 8.2 Средства поверки и поверяемый источник должны быть подготовлены к работе согласно их руководствам по эксплуатации и прогреты в течение 30 минут.

• 8.3 Поверитель должен иметь удостоверение на право работы на электроустановках с напряжением до 1000 В с группой допуска не ниже III.

• 8.4 Контроль условий проведения поверки по пункту 5 должен быть проведен перед началом поверки.

• 8.5 Опробование.

  • 8.5.1 Для проведения опробования подключить вольтметр универсальный В7-78/1 к выходным гнездам на передней панели источника. Перевести вольтметр в режим измерения напряжения постоянного тока.

  • 8.5.2 Провести измерения напряжения постоянного тока, устанавливая различные значения напряжения на выходе источника.

  • 8.5.3 При опробовании проверить работоспособность жидкокристаллического дисплея, регуляторов и функциональных клавиш источника. Режимы, отображаемые на дисплее, должны соответствовать требованиям руководства по эксплуатации.

При неверном функционировании источник бракуется и направляется в ремонт.

• 9 ПРОВЕРКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ

Войти в меню установки параметров источника, нажатием кнопки «Menu», и выбрать раздел Utility-System Information. Версия программного обеспечения отображается да дисплее источника в строке «Version».

Результат проверки считать положительным, если номер версии программного обеспечения соответствует данным, приведенным в таблице 4.

Таблица 4 - Идентификационные данные программного обеспечения

• 10 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК

Определение абсолютной погрешности установки и измерений напряжения постоянного тока проводить методом прямых измерений при помощи вольтметра универсального В7-78/1.

• 10.1.1 Собрать измерительную схему, представленную на рисунке 1.

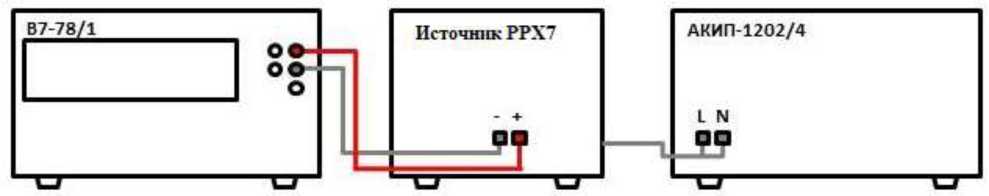

Рисунок 1 - Схема соединения приборов для определения погрешности установки/измерений напряжения постоянного тока

• 10.1.2 На источнике АКИП-1202/4 установить значение выходного напряжения равным номинальному.

• 10.1.3 Перевести вольтметр универсальный В7-78/1 в режим измерения напряжения постоянного тока.

• 10.1.4 Войти в режим установки выходных параметров поверяемого источника согласно руководству по эксплуатации. В окне установки, органами управления источника, установить значение силы постоянного тока равным верхнему пределу установки, значение напряжения постоянного тока установить равным 0,1- Unp, где Unp - верхний предел диапазона установки выходного напряжения постоянного тока.

• 10.1.5 Войти в меню установки параметров источника и установить поддиапазон измерений напряжения «H» (Menu-Measurement-Voltage range-H).

• 10.1.6 Включить выход источника. Записать измеренное значение напряжения постоянного тока по показаниям индикатора источника и действительное значение выходного напряжения, измеренного при помощи вольтметра универсального В7-78/1.

• 10.1.7 Повторить измерения по п.п. 10.1.4 - 10.1.6, устанавливая на поверяемом источнике значения напряжения постоянного тока из ряда: 0,2^Unp; 0,4^Unp_; 0,6^Unp; 0,8^Unp;. 1,0-Unp.

• 10.1.8 В окне установки, органами управления источника установить значение напряжения постоянного тока равным 0,0bUnp. В меню установки параметров источника установить поддиапазон измерений напряжения «L» (Menu-Measurement-Voltage range-L).

• 10.1.9 Повторить измерения по п.п. 10.1.4 - 10.1.6 для поддиапазона измерений напряжения «L», устанавливая значения напряжения постоянного тока из ряда: 0,01- Unp; 0,04^/Unp; 0,06^Unp; 0,09^Unp.

• 10.1.10 Определить абсолютную погрешность установки напряжения по формуле (1). Определение погрешности осуществлять только для значений, устанавливаемых по п.п. 10.1.4 -10.1.7.

AUyCT=UyCT-Ub7-78/1                             (1)

где UycT - значение напряжения постоянного тока, установленное на источнике (в режиме установки), В;

Ub7 -78/1  - значение напряжения постоянного тока, измеренное вольтметром

универсальным В7-78/1, В.

• 10.1.11 Определить абсолютную погрешность измерения напряжения по формуле:

AUh3M=Uh3M-Ub7-78/1                             (2)

где Пизм - значение напряжения постоянного тока, измеренное по индикатору источника, В;

Ub7 -78/1 - значение напряжения постоянного тока, измеренное вольтметром универсальным В7-78/1, В.

Результаты поверки считать положительными, если значения погрешности не

превышают допускаемых пределов, приведенных в таблице 5

Таблица 5 - Характеристики выходного напряжения источников

Обозначения (здесь и далее в таблицах):

UycT - значение напряжения постоянного тока, установленное на выходе в режиме установки, мВ;

иизм - значение напряжения постоянного тока, измеренное по встроенному индикатору источника при включенном выходе, мВ;

Определение абсолютной погрешности установки и измерений силы постоянного тока проводить методом прямых измерений при помощи шунта токового PCS-71000A.

• 10.2.1 Собрать измерительную схему, представленную на рисунке 2. Выбор предела измерения на шунте осуществлять исходя из максимального значения силы тока на выходе источника. Предел измерения силы тока шунта должен быть больше установленного значения силы тока на источнике.

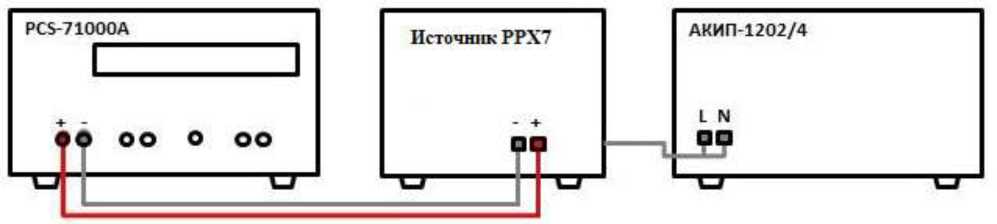

Рисунок 2 - Схема соединения приборов для определения погрешности установки/измерений силы постоянного тока

• 10.2.2 На источнике АКИП-1202/4 установить значение выходного напряжения равным номинальному.

• 10.2.3 Перевести шунт в режим измерения силы постоянного тока.

• 10.2.4 Войти в режим установки выходных параметров поверяемого источника согласно руководству по эксплуатации. В окне установки, органами управления источника, установить значение напряжения постоянного тока равным верхнему пределу установки, значение силы постоянного тока установить равным 0,1- 1пр, где 1пр - верхний предел диапазона установки силы постоянного тока.

• 10.2.5 Войти в меню установки параметров источника и установить поддиапазон измерений силы тока «H» (Menu-Measurement-Current range-H).

• 10.2.6 Включить выход источника. Записать измеренное значение силы постоянного тока по показаниям индикатора источника и действительное значение силы постоянного тока, измеренного при помощи шунта токового.

• 10.2.7 повторить измерения по п.п. 10.2.4 - 10.2.6, устанавливая на поверяемом источнике значения силы постоянного тока из ряда: 0,4-1пр; 0,6-1пр; 0,8-1пр; 1,0-1пр.

• 10.2.8 В окне установки, органами управления источника установить значение силы постоянного тока равным 0,014пр. В меню установки параметров источника установить поддиапазон измерений силы тока «M» (Menu-Measurement-Current range-M).

• 10.2.9 повторить измерения по п.п. 10.2.4 - 10.2.6 для поддиапазона измерений силы тока «М», устанавливая значения силы постоянного тока из ряда: 0,014пр; 0,04-1пр_; 0,064пр; 0,084пр.

• 10.2.10 В окне установки, органами управления источника установить значение силы постоянного тока равным 0,0014пр.

• 10.2.11 В меню установки параметров источника установить поддиапазон измерений силы тока «L» (Menu-Measurement-Current range-L) и повторить измерения по п.п. 10.2.4 - 10.2.6. для поддиапазона измерений силы тока «L», устанавливая значения силы постоянного тока из ряда: 0,0014пр; 0,004-1пр; 0,006-1пр; 0,008-1пр.

• 10.2.12 В окне установки, органами управления источника установить значение силы постоянного тока равным 0,00014пр.

• 10.2.13 В меню установки параметров источника установить поддиапазон измерений силы тока «LL» (Menu-Measurement-Current range-LL) и повторить измерения по п.п. 10.2.4 -10.2.6. для поддиапазона измерений силы тока «L», устанавливая значения силы постоянного тока из ряда: 0,00014пр; 0,0004-1пр; 0,0006-1пр; 0,0008-1пр.

• 10.2.14 Определить абсолютную погрешность установки силы постоянного тока по формуле (3). Определение погрешности осуществлять только для значений, устанавливаемых по п.п. 10.2.4 - 10.2.7.

AIycT=IycT-Ipcs                                           (3)

где 1уст - значение силы постоянного тока, установленное на источнике, А;

IPCS - значение силы постоянного тока, измеренное шунтом токовым PCS-71000A, А.

• 10.2.15 Определить абсолютную погрешность измерения силы постоянного тока по формуле:

AIh3m=Ih3m-Ipcs                                           (4)

где 1изм - значение силы постоянного тока, измеренное источником, А;

Ipcs - значение силы постоянного тока, измеренное шунтом токовым PCS-71000A, А.

Результаты поверки считать положительными, если во всех точках значения погрешности не превышают допускаемых пределов, приведенных в таблице 6.

Таблица 6 - Характеристики выходного напряжения источников

Обозначения (здесь и далее в таблицах):

1уст - значение силы постоянного тока, установленное на выходе в режиме установки, мА;

1изм - значение силы постоянного тока, измеренное по встроенному индикатору источника при включенном выходе, мА.

Определение уровня пульсаций выходного напряжения проводить методом прямых измерений микровольтметром В3-57.

10.3.1 Подключить микровольтметр В3-57 к выходным разъемам источника.

Подключение осуществлять через фильтр нижних частот 1 МГц.

GJ GJ               GJ         GJ        GJ                GJ

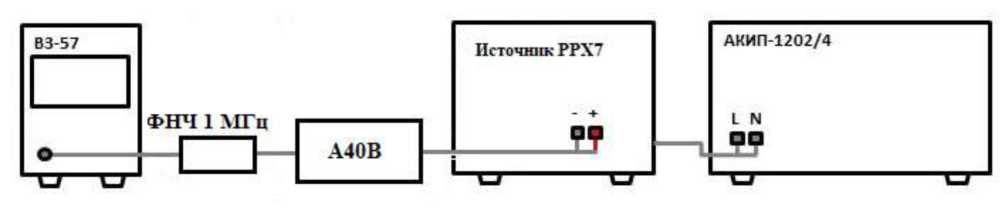

Рисунок 3 - Схема соединения приборов для определения уровня пульсаций выходного напряжения

• 10.3.2 Органами управления поверяемого источника установить на выходе значение напряжения, близкое к верхней границе диапазона установки. Включить выход источника.

• 10.3.3 Провести измерение уровня пульсаций, фиксируя показания микровольтметра В3-57.

Результаты поверки считать положительными, если измеренные значения уровня пульсаций выходного напряжения не превышают допускаемых пределов, приведенных в таблице 7.

Таблица 7 - Характеристики пульсаций выходного напряжения источников

Определение уровня пульсаций выходного тока проводить при помощи микровольтметра В3-57, путем измерения падения напряжения на резистивной нагрузке и вычислением силы тока по закону Ома.

• 10.4.1 Собрать измерительную схему, представленную на рисунке 4. В качестве резистивной нагрузки использовать шунты A40B или катушки сопротивления с нормированным значением номинального сопротивления. Номинальное значение силы тока шунта должно быть больше или равно максимальному значению силы тока на выходе источника. Подключение осуществлять через фильтр нижних частот 1 МГц в соответствии с инструкцией по эксплуатации на шунты.



Рисунок 4 - Схема соединения приборов для определения уровня пульсаций выходного тока

• 10.4.2 На источнике АКИП-1202/4 установить значение выходного напряжения равным номинальному.

• 10.4.3 Органами управления поверяемого источника установить на выходе максимальное значение силы тока и максимальное значение напряжения.

• 10.4.4 Включить выход источника. По истечении 1 минуты зафиксировать значение уровня пульсаций напряжения в цепи по показаниям микровольтметра В3-57.

• 10.4.5 Определить значение уровня пульсаций силы тока по формуле:

In=UB3-57/R                                           (5)

где Ub3-57  - значение уровня пульсаций напряжения в цепи по показаниям

микровольтметра В3-57, В;

R - номинальное значение сопротивления шунта, Ом.

Результаты поверки считать положительными, если значения уровня пульсаций выходного тока не превышают не превышают допускаемых пределов, приведенных в таблице 8.

Таблица 8 - Характеристики пульсаций выходного тока источников

Определение нестабильности напряжения постоянного тока при изменении силы тока в нагрузке проводить методом прямого измерения напряжения на выходе источника при помощи вольтметра В7-78/1.

• 10.5.1 Собрать измерительную схему, представленную на рисунке 5. Выбор электронной нагрузки осуществлять исходя из максимальных значений верхних пределов установки напряжения и силы тока поверяемого источника. Выбор предела измерения на шунте осуществлять исходя из максимального значения силы тока на выходе источника. Предел измерения силы тока шунта должен быть больше установленного значения силы тока на источнике.

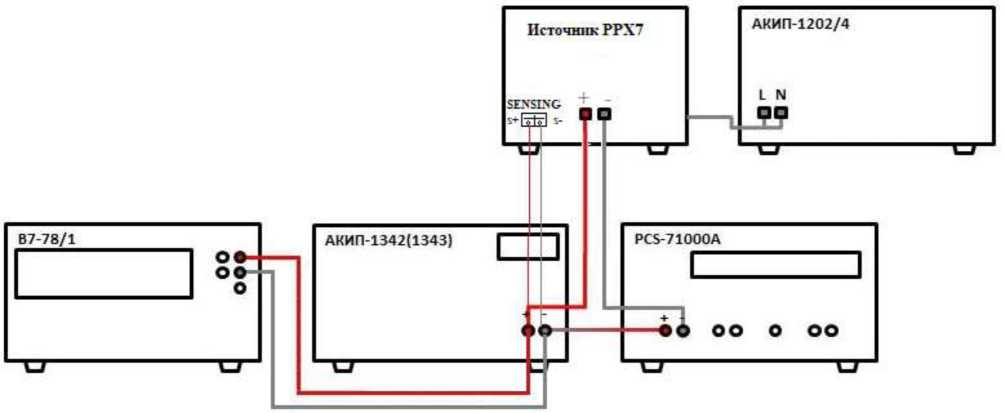

Рисунок 5 - Схема соединения приборов для определения нестабильности напряжения или силы постоянного тока

• 10.5.2 Подключение нагрузки осуществлять по четырехпроводной схеме, используя терминалы для подключения удаленной нагрузки (обозначены SENSING), согласно руководствам по эксплуатации источника и нагрузки. В меню установки параметров источника выбрать четырехпроводную схему подключения выхода (Menu-Output-Remote Sense-4 Wire)

• 10.5.3 На источнике АКИП-1202/4 установить значение выходного напряжения равным номинальному.

• 10.5.4 Органами управления поверяемого источника установить на выходе значения напряжения и силы тока равные верхнему пределу установки.

• 10.5.5 На электронной нагрузке установить режим стабилизации силы тока «СС», значение силы тока установить равным 90 % от значения силы тока, установленного на поверяемом источнике.

• 10.5.6 По истечении 1 минуты зафиксировать значение выходного напряжения U1 по показаниям вольтметра В7-78/1.

• 10.5.7 Отключить нагрузку.

• 10.5.8 По истечении 1 минуты зафиксировать значение выходного напряжения U2, по показаниям вольтметра В7-78/1.

• 10.5.9 Повторить измерения для всех выходных каналов источника.

• 10.5.10 Определить значение нестабильности по формуле:

AU=U2-Ui                                   (6)

где U1 - значение напряжения на выходе поверяемого источника при максимальном токе нагрузки, В;

где U2 - значение напряжения на выходе поверяемого источника при отсутствии тока в нагрузке, В.

Результаты поверки считать положительными, если значения нестабильности не превышают допускаемых пределов, приведенных в таблице 9.

Таблица 9 - Характеристики нестабильности напряжения и силы постоянного тока

Определение нестабильности силы постоянного тока при изменении напряжения на нагрузке проводить методом прямого измерения при помощи шунта токового PCS-71000A.

• 10.6.1 Собрать измерительную схему, представленную на рисунке 5. Выбор электронной нагрузки осуществлять исходя из максимальных значений выходных параметров поверяемого источника. Выбор предела измерения на шунте осуществлять исходя из максимального значения силы тока на выходе источника. Предел измерения силы тока шунта должен быть больше установленного значения силы тока на источнике.

• 10.6.2 На источнике АКИП-1202/4 установить значение выходного напряжения равным номинальному.

• 10.6.3 Органами управления поверяемого источника установить на выходе значения напряжения и силы тока равные верхнему пределу установки.

• 10.6.4 На электронной нагрузке установить режим стабилизации напряжения «СУ», значение напряжения установить равным 90 % от значения напряжения, установленного на выходе поверяемого источника.

• 10.6.5 По истечении 1 минуты зафиксировать значение силы выходного тока I1 по показаниям шунта PCS-71000A.

• 10.6.6 Установить на нагрузке напряжение, равное 10 % от установленного на выходе поверяемого источника.

• 10.6.7 По истечении 1 минуты зафиксировать значение силы выходного тока I2 по показаниям шунта PCS-71000A.

• 10.6.8 Повторить измерения для всех выходных каналов источника.

• 10.6.9 Определить значение нестабильности по формуле:

AI=I₂-11                                        (7)

где Ii - значение силы тока на выходе поверяемого источника при максимальном выходном напряжении, А;

I2 - значение силы тока на выходе поверяемого источника при минимальном выходном напряжении, А.

Результаты поверки считать положительными, если значения нестабильности не превышают допускаемых пределов, приведенных в таблице 9.

Определение нестабильности напряжения постоянного тока при изменении напряжения питания проводить методом прямого измерения напряжения на выходе поверяемого источника с помощью вольтметра В7-78/1.

• 10.7.1 Собрать измерительную схему, представленную на рисунке 5. Выбор электронной нагрузки осуществлять исходя из максимальных значений выходных параметров поверяемого источника. Выбор предела измерения на шунте осуществлять исходя из максимального значения силы тока на выходе источника. Предел измерения силы тока шунта должен быть больше установленного значения силы тока на источнике.

• 10.7.2 На источнике АКИП-1202/4 установить значение выходного напряжения равным номинальному.

• 10.7.3 Органами управления поверяемого источника установить на выходе значения напряжения и силы тока равные верхнему пределу установки.

• 10.7.4 На электронной нагрузке установить режим стабилизации силы тока «СС», значение силы тока установить равным 90 % от значения силы тока, установленного на поверяемом источнике.

• 10.7.5 По истечении 1 минуты зафиксировать значение выходного напряжения U0 по показаниям вольтметра В7-78/1;

• 10.7.6 На источнике АКИП-1202/4 плавно увеличить значение выходного напряжения до 110 % от номинального.

• 10.7.7 По истечении 1 минуты зафиксировать значение выходного напряжения U1 по показаниям вольтметра В7-78/1.

• 10.7.8 На источнике АКИП-1202/4 плавно уменьшить значение выходного напряжения до 90 % от номинального.

• 10.7.9 По истечении 1 минуты зафиксировать значение выходного напряжения U2 по показаниям вольтметра В7-78/1.

• 10.7.10 На источнике АКИП-1202/4 установить номинальное значение выходного напряжения.

• 10.7.11 Повторить измерения для всех выходных каналов источника.

• 10.7.12 Определить значение нестабильности по формулам:

AU=U0-U1                                 (8)

AU=U0-U2                                (9)

где U0 - значение напряжения на выходе поверяемого источника при номинальном напряжении питания, В;

U1 - значение напряжения на выходе поверяемого источника при повышенном напряжении питания, В;

U2 - значение напряжения на выходе поверяемого источника при пониженном напряжении питания, В.

Результаты поверки считать положительными, если значения нестабильности не превышают допускаемых пределов, приведенных в таблице 9.

Определение нестабильности силы постоянного тока при изменении напряжения питания проводить методом прямого измерения с помощью токового шунта PCS-71000A.

• 10.8.1 Собрать измерительную схему, представленную на рисунке 5. Выбор электронной нагрузки осуществлять исходя из максимальных значений выходных параметров поверяемого источника. Выбор предела измерения на шунте осуществлять исходя из максимального значения силы тока на выходе источника. Предел измерения силы тока шунта должен быть больше установленного значения силы тока на источнике.

• 10.8.2 На источнике АКИП-1202/4 установить значение выходного напряжения равным номинальному.

• 10.8.3 Органами управления поверяемого источника установить на выходе значения напряжения и силы тока равные верхнему пределу установки.

• 10.8.4 На электронной нагрузке установить режим стабилизации напряжения «СУ», значение напряжения установить равным 90 % от значения напряжения, установленного на выходе поверяемого источника.

• 10.8.5 По истечении 1 минуты зафиксировать значение силы выходного тока I0 по показаниям шунта PCS-71000A.

• 10.8.6 На источнике АКИП-1202/4 плавно увеличить значение выходного напряжения до 110 % от номинального.

• 10.8.7 По истечении 1 минуты зафиксировать значение силы выходного тока I1 по показаниям шунта PCS-71000A.

• 10.8.8 На источнике АКИП-1202/4 плавно уменьшить значение выходного напряжения до 90 % от номинального.

• 10.8.9 По истечении 1 минуты зафиксировать значение силы выходного тока I2 по показаниям шунта PCS-71000A.

• 10.8.10 На источнике АКИП-1202/4 установить номинальное значение выходного напряжения.

• 10.8.11 Повторить измерения для всех выходных каналов источника.

• 10.8.12 Определить значение нестабильности по формулам:

AI=Io-Ii                                      (10)

AI=Io-l2                                     (11)

где I0 - значение силы выходного тока при номинальном напряжении питания, А;

• 11 - значение силы выходного тока при повышенном напряжении питания, А;

• 12 - значение силы выходного тока при пониженном напряжении питания, А.

Результаты поверки считать положительными, если значения нестабильности не превышают допускаемых пределов, приведенных в таблице 9.

При подтверждении  соответствия источников метрологическим требованиям

руководствуются процедурами, описанными в разделе 10.

Источники считать   соответствующими метрологическим требованиям при

положительных результатах поверки, установленных в п.п. 10.1 - 10.8.

Результаты поверки средств измерений подтверждаются сведениями о результатах поверки средств измерений, включенными в Федеральный информационный фонд по обеспечению единства измерений. По заявлению владельца средства измерений или лица, представившего его на поверку, выдается свидетельство о поверке средства измерений или выдается извещение о непригодности.

С.А. Корнеев

Начальник отдела испытаний АО «ПриСТ»

16
