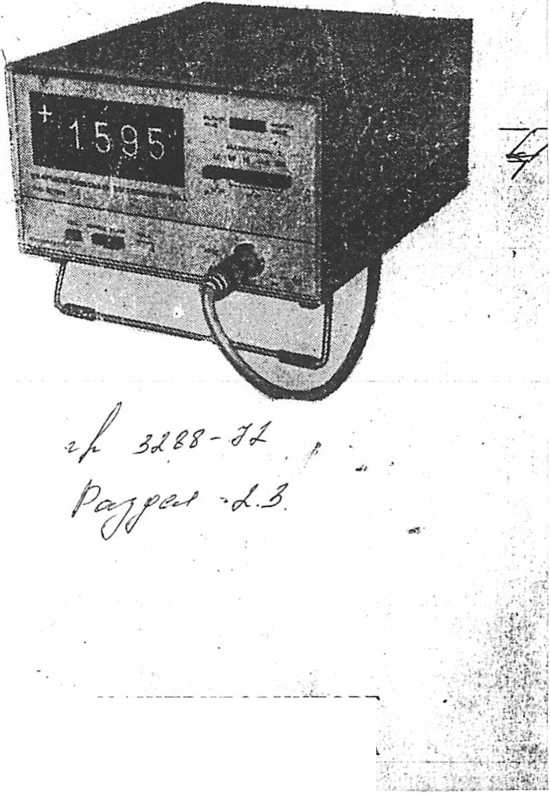

^ЦИФРОВОЙ ВОЛЬТМЕТР ' ПОСТОЯННОГО ТОКА Щ1312

Техническое описание

и инструкция по эксплуатации

МАШПРИБОРИНТОРГ

СССР     МОСК&А

к

I. тпжчкксв воздав ‘

♦ *■ * •

  • I.I. IASH14SKE ,

Вольтметршфровой переносив! Щ1312 предназначен для наеоовнх измерений в набора-чут уолмимх ванрнжения постоянного тока в рабочем диапазоне 0-500 v о вредотав-виием результатов изн&рення в цифровой форме. Црмбор предназначен дли работ прм ■ежпературескружащего воздуха от 10 до 35°С я относительной влажности до М (нрн Ю°С. Ерибор Щ312 соответствует требованиям ТУ груши ГОСТ 9763-67.

I                         1.2. типатаяюг мпшпг

Поддиапазонн измерения, входнве сопротивления ж ’^вствительность прибора нрмведе-в в табл.1.

Таблица I

Оодднаназон измерения, v

Входное сопротивление, Цо ‘

Чувствительность,

mV

0-1,6

100

I

0-1,6

I

I

• ; 0-16

I

10

0-160

., • I

100

0-500

I

ieoo

.      - J

Оснау^ая пбгрекябсть ижбооа у прм тешературе 20^5°С не вревншает ^ля поддиапазонов измерения1,6; 16; 160 v ,

: V^jO.IS^ [%]                                     (I)

для поддиапазона измерения 500 v

•    . ■   7^.6^  [*]/   <                        '  (2)

№ ц, - верхнее значение данного поддиапазона, v ;

и, - показание прибора, v .

1Мп дрцустимоН основной погрешности в функции от показаний прибора приведен арнс.1. ’

^Иогрежностъ тжботж ^ в рабочем дапазоне темпепатут} (от 10 до 15°С и от 25 до 5°С), являвмаяоя сумей основной погремкости у и температурной fab, не цревиваэт: I для поддиапазонов 1,6;16; 160 v

4 = ± <0.15& + 0,3075        )  [%] ,                  (3)

2. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Перед включением прибора следует полтюбно ознакомиться с настоящей инструкцией по эксплуатяцп^ дтябопа

ттрццупрки циник

При подаче на вход напряжения, превышающего белее чем в 16 раз напряжение, указа] ное на включенном поддиапазоне, прибор выходит из етрая. Поэтому в тем случае, Korj величина измеряемого напряжения неизвестна, измерения следует начинать с поддпапазо-на "500 v ".

  • 2.1. ПОДГОТОВКА ПРИБОРА К РАБОТЕ

Подсоедините разъем цифрорегастрации к задней панели прибора.

  • 2.I.I. Включение прибора

! •I

а) соедините заииМ -X- с земляной шиной;

б) включите прибор в сеть с помощью, шнура питания;

в) включите кнопку "СЕТЬ", при этом должны загореться лампы отсчетного устройств]

г) установите необходимый режим работа кнопками "ВАЗОВ" или "ПЕРИОД";

д) при необходимости иметь заземленный вход нажмите кнопку "ЗАЗЗДЛ.ВХОД".

  • 2.1.2. Калибровка

Для обеспечения гарантируемой точности калибровку прибора достаточно производить один раз в 30 дней. При калибровке прибора проделайте следующее:

а) установите поддиапазон измерения 1,6 v (йвх.»Ю8Мп );

б) нажмите кнопку "ПЕРИОД";

в) замкните концы соединительного шнура и потенциометром "О", выведенным на задШ панель прибора, добейтесь чередования знака полярности;

г) подключите прибор к источнику образцового напряжения отрицательной полярности

и с помощью потенциометра выведенного на заднюю стенку прибора, добейтесь чере; вания показаний цифры (например, при величине образцового напряжения 1,0185 необход! мо на приборе добиться показаний 1,018 и 1,019);                                   j

1

д) подключите прибор к источнику образцового напряжения положительной полярности с mfrOBfrp потенциометра “+", выведенного на заднюю стенку прибора, добейтесь чере-вания показаний последней цифры;

е) повторите пункт г) и убедитесь в чередовании показаний последней цифры;

ж) при необходимости повторите операции, указанные в пп.в,г,д.

jTpr отсутствии источника класса 0,01 калибровку прибора можно произвести по следу-ей методике;

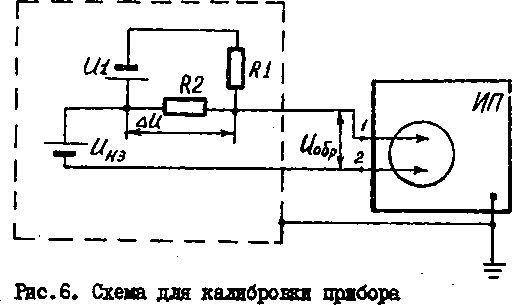

в) включите пряббр по схеме рис. 6

- напряжение нормального элемента;

LH - напряжение батареи КБСЛ-0,5 ГОСТ 2583-60; иа<5^- напряжение на контактах 1-2;

Ип - испытуемый прибор

51     100 ко ; .

i

'I

I

туз— ДЦ« /?/ иьди ди - напряжение, рассчитываемое по формуле должна быть меньше 500mv , а иа& - иметь Пример: 4osI»OI86v , выбираем равным 1,0185 v ВДа при 51=100 кп и/ = 3,7v .

(5)

причем величина

и до ==-0,0001v .

В2= О.000Ы00-103 = 2>7 q

3,7 - 0,0001

б) проведите операции по пп.2.1.2.

  • 2.1.3. Переключение поддиапазонов измерения

Переключатели поддиапазонов измерения установите в положение, соответствующее вели-* зв измеряемого напряжения. Если величина измеряемого напряжения неизвестна, то измен ®я следует начинать с воддиапазо™ **500 v*.

  • 2.2.3. Режим периодических измерений

Для выполнения периодических измерений нажмите кнопку "ПЕРИОД", этим обе ся измерение с частотой 50 Hr. .

  • 2.2.4. Работа прибора с фильтром

При включении кнопки "ФИЛЬТР 40 <jr " время измерения увеличивается до 0,2 подраздел 1.2).

  • 2.2.5. Выключение прибора

а) отключите прибор от источника измеряемого напряжения;

б) выключите кнопку "СЕТЬ", при этом должны погаснуть лампы отсчетного у

в) отключите прибор от сети.

  • 2.3. ИЗМЕРЕНИЕ ПАРАМЕТРОВ

Поверку (определение основной погрешности) производите при температуре о: воздуха 20+5°С при отсутствии внешнего переменного магнитного поля. Питание осуществляется от сети переменного тока напряжением 220 v       частотой 50

Перед поверкой включите прибор в сеть и откалибруйте, как указано в пп.2. 2.1.2.

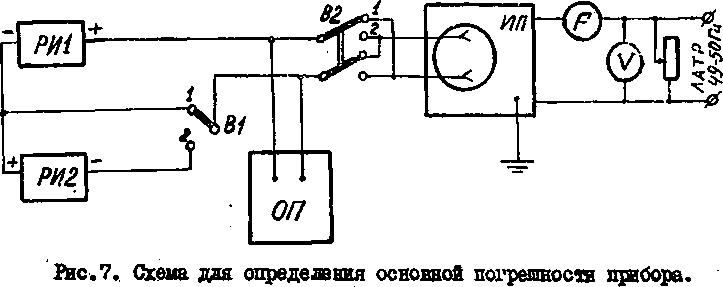

2.3.1. Поверка прибора на поддиапазонах по схеме рис.7

а) установите переключатель BI в положение I;

б) установите переключатель В2 в положение, соответствующее положительно! сти измеряемого сигнала;

в) установите по испытуемому прибору регулируемым источником РШ одно из напряжений, указанных в табл. 5 для поддиапазона I,6v ;

г) запишите для данного значения напряжения соответствующие ему максимал? нимальное показания образцового прибора;

д) установите переключатель В2 в положение 2;

е) повторите пп.в) и г) для отрицательной полярности измеряемого напряжеь

ж) повторите пп.б)-д) для остальных точек, указанных в табл.5 для подциаг I.ev ;

8) установите переключатель ЕЕ в подожение 2;

я) повторите пп.б) - д) для точек, указанных в табл 5 для поддиапазонов 16, 160

ЮОу;

п) производите подсчет пегрври^оти по формуле

д и = и/— uof7 ,                                         (6)

, ди - абсолютная погрешность измерения;

I и, - показание испытуемого прибора;

! иоп- показание образцового прибора, соответствующее данному i'< • Погрешность прибора не долина превышать значений, указанных в табл.5.

ИН, РИ2 - регулируемые источники напряжения постоянного тока, имеющие пульсации переменного тока не более 0,01% и нестабильность не более 0,05% в ки-нто;

ИИ - 0,2 v (дискретность регулировки 100mv) например ППТВ;

Я2 - 0-500v (дискретность регулировки не более 2v ), например, набор батарей ЫС, КБСЛ, "Сатурн";

ЯП - испытуемый прибор;

ОП - образцовый прибор класса 0,05 (например ВЦ412);

BI   •- переключатель на 2 положения;

В2   - переключатель полярности;

Г - частотомер с погрешностью не более +0,5%, ГОСТ 7590-60;

; v - водьтаетр переменного тока с погрешностью не более

! -Ш?   ~ лабораторный автотрансформатор (например, МТР - IE 220v 9А)

t i I I ! /

Таблица 5

Поддиапазон ч измерения^

Показании испытуемого прибора, у

Допустимая пагреянос испытуемого прибора.

1,6

1,555

1,333

1,000

0,600

0,777

0,668

0,400

0,200

0,100

0,060

0,040

0,020

0,010

0,006

0,004

0,002

2,4 гИ

ie

1,00

7,77

15,55

24

160

16,0

77,7

155,5

240

500

100

500

2500

Примечание. Дш подпдщпшонов 16, 160, 500 v доцускаетоя устанавливать i отличавдаеся от указанных в табл. 5 на 10%.

Измерение любой точки дается на примере измерения точки 0,777v :

а) установите регулируемым источника! НИ ио испытуемому прибору точку О,

б) плавно увеличивайте напряжение на выходе НИ до тех пор, пока на отсче устройстве испытуемого прибора в последнем разряде не начнет появляться циф! Никите подученное при этом показание образцового црибора;

в) установите регулируемым источником ИП по испытуемому прибору точку О,

г) .плавно уменьшайте напряжение на выходе РИ1 до тех пор, пока на о^очеть отве испытуемого прибора в последнем разряде одновременно с цифрой 8 не ннче литься цифра 7; задайте подученное при этом показание образцового прибора;

д) подсчитайте погрешность по формуле 6 для обоих показаний образцового г додевдого н минимального), соответствуюсщх показанию испытуемого прибора 0,77?v ^>мдте максимальную.

  • 2.4. ХАРАКТЕРНА НЕИСПРАВНОСТИ И МЕТОДУ ИХ УСТРАНШЯ

Таблица 6

перечень

наиболее часто встречающихся или возможных неисправностей

Я ап

!•

Наименование неисправности, внешнее проявление и дополнительные признаки

Вероятная причина

Метод устранения

i.

Црибор включен в сеть, пока-

Перегорел предохрани-

Сменить предохрани^

1

еанйя отсутствуют.

те ль.

те ль.

?•

Обрыв шнура питания.

Исправить шнур питания.

i.

Ее горит индикатор полярности.

Перегорел индикатор полярности.

Сменить индикатор.

в.

Наказания пртбора не соответ-

Неправильно выбран

Переключить

отдуют действительна.

поддиапазон измерения, Большая переменная составляющая на входе.

ноддиапазон измерения. Устранить переменную составляющую на входе.

Неисправен соедини-

Исправить соедини-

тельный шнур

тельный шдур

2.5. ТЕХНИЧЕСКОЕ ОБСЛУВИВАВДЕ

Ьд нитоне из стпоя сменнтд элементов замена их допускаетсятолько ши выключенном

Для смани мбропреббразователя:

а) снимите верхнюю крышку и крышку, закрывающую входной отсек;

б) замените неисправный вибропреобразователь, соблюдая фазу напряжения обмотки воз-Дания;

Ц) проверьте основную погрешность прибора.

Дли смени индикаторов полярности:

а) снимите верхнюю крышку и уотавовочную планку;

б) выньте плату синхронизатора;

в) замените неисправный индикатор полярности.

27
