Методика поверки «Газоанализаторы ГА114Х» (Код не указан!)

Настоящая методика поверки распространяется на газоанализаторы ГА114Х (далее - ГА), выпускаемые ЗАО Фирма «АНАГАЗ», Санкт-Петербург, и устанавливает методику их первичной поверки при вводе в эксплуатацию, после ремонта и периодической поверки в процессе эксплуатации.

Интервал между поверками - один год.

• 1.1 При проведении поверки выполняют операции, указанные в таблице Д.1.

Таблица Д.1 - Операции поверки

1.2 При получении отрицательных результатов той или иной операции дальнейшая поверка прекращается.

• 2.1 При проведении поверки применяют средства, указанные в таблице Д.2.

Таблица Д.2 - Средства поверки

2.2 Допускается применение других средств поверки, не указанных в таблице Д.2, но обеспечивающих определение метрологических характеристик ГА с требуемой точностью.

2.3 Все средства поверки должны иметь действующие свидетельства о поверке или аттестации, поверочные газовые смеси в баллонах под давлением - действующие паспорта.

• 3.1 При проведении поверки должны быть соблюдены требования безопасности, указанные в технической документации на ГА.

• 4.1 Поверка ГА производится при нормальных условиях:

  • -  температура окружающей среды, °C...............................................................20 ± 5;

  • -  атмосферное давление, кПа......................................................................101,3 ± 1,3.

• 4.2 Расход ПГС устанавливают в диапазоне от 120 до 180 см³/мин. В случае использования комплекта средств контроля СКГА 1Г2.779.101-02, поставляемого по отдельному заказу, контроль расхода проводят по индикатору расхода (положение поплавка между рисками индикатора, индикатор проверяется перед установкой в СКГА).

Время подачи ПГС перед регистрацией выходного сигнала 10 мин.

• 4.3 Положение ГА - эксплуатационное.

• 5.1 Перед проведением операции поверки необходимо:

• 1)  Установить и подготовить к работе ГА и средства поверки в соответствии с эксплуатационной документацией.

• 2)  ГА в выключенном состоянии и баллоны с ПГС должны быть выдержаны при температуре (20 ± 5) °C не менее, ч:

-ГА...................................................................................................................................3;

• - баллоны с ПГС.............................................................................................................24.

• 6.1 Внешний осмотр

При внешнем осмотре устанавливают соответствие ГА требованиям технической документации:

• -  отсутствие видимых нарушений покрытий;

• -  наличие и качество надписей;

• -  соответствие заводского номера ГА указанному в технической документации.

• 6.2 Опробование

  • 6.2.1 Проверка сопротивления изоляции

Проверку сопротивления изоляции производят тераомметром Е6-13А или аналогичным с испытательным напряжением 100 В. Погрешность измерения сопротивления изоляции должна быть в пределах ±20 %.

При проверке сопротивления изоляции между электрическими цепями испытательное напряжение подают между выводами закороченных контактов соединителя XI и соединителей Х2, ХЗ, Х4, Х5; между выводом контактов 3, 4 соединителя Х4 и между закороченными выводами соединителей Х2, ХЗ, Х5 и выводом контактов 1, 2 соединителя Х4. При проверке сопротивления изоляции между электрическими цепями и корпусом ГА испыта-

тельное напряжение подают между выводами соединителей XI, Х2, ХЗ, Х4, Х5 и винтом заземления, имеющим маркировку

Показания тераомметра отсчитывают через 1 мин после подачи измерительного напряжения или через меньшее время, если тераомметр показывает, что сопротивление изоляции остается неизменным.

Сопротивление изоляции проверяемых цепей должно быть не менее 20 МОм.

ВНИМАНИЕ! По окончанию проверки закоротить вывод соединителя Х2 с винтом заземления « — ».

• 6.2.2 Проверку контроля исправности ГА проводят следующим образом:

• 1) Собрать схему согласно приложению:

• - Д.З для поверки на объекте

• - Д.4 для поверки вне объекта.

• 2) Подать напряжение питания на ГА. Прогреть ГА в течение не менее 15 мин.

• 3) Открыть крышку на лицевой панели ГА, сняв пломбы и отвернув с помощью отвертки 7810-0928 ЗВ 1Н12Х взятой из ЗИП-Г, два винта. Нажать кнопку «КОНТРОЛЬ».

Результаты проверки считать положительными, если засветился индикатор НОРМА и выходной сигнал ГА, измеренный цифровым вольтметром, равен (5,0 ± 0,2) В. При измерении вольтметром Ml618 (если он входит в комплект ГА) со шкалой, отградуированной в единицах измерения массовой концентрации хладона 114В2, выходной сигнал должен составлять (250 ± 10) мг/м³.

• 4) Закрыть крышку ГА, завернуть винты, опломбировать ГА.

• 6.3 Определение метрологических характеристик



• 6.3.1 Определение основной абсолютной погрешности ГА

Определение основной абсолютной погрешности ГА проводят при подаче на вход ГА ПГС в последовательности

• - №№ 1-3-2 (таблица Д.2.1 приложение Д) при поверке ГА вне объекта по схеме приложения Д.4;

• - №№ 1 - 2 (таблица Д.2.1 приложение Д) при поверке ГА на объекте по схеме приложения Д.З

в следующем порядке:

1) Подают на вход ГА ПГС и регистрируют установившееся значение выходного сигнала по цифровому вольтметру [//,-, В, при подаче каждой ПГС. Если в комплект поставки ГА входит вольтметр Ml618, регистрируют установившиеся показания вольтметра 77„ мг/м³.

S д

2) Результат измерений массовой концентрации хладона 114В2 по значению выходного сигнала Un, С,, мг/м³, рассчитывают по формуле

(Д.1)

где U_Xi - установившееся значение выходного сигнала U| при подаче Рой ПГС, В; К_х - коэффициент преобразования, для выхода U] равный 50 мг/(м³хВ).

2) Значение основной абсолютной погрешности газоанализатора АС,, массовая концентрация хладона 114В2, мг/м³, рассчитывают по формуле

AC,=C,.-C,^d

где С/ -действительное значение массовой концентрации хладона 114В2 в Рой ПГС с поправкой на значение атмосферного давления и температуры, соответствующих условиям поверки, мг/м³, рассчитанное по формуле

_с C^^c • 293 -Д

' (Г+ 273)-101,3’                                          (Д-³)

где Р - давление окружающей среды, кПа;

t - температура окружающей среды, °C;

С,™^с -действительное значение массовой концентрации хладона 114В2, указанное в паспорте Рой ПГС, мг/м³.

• 3) Значение результирующей абсолютной погрешности ГА с вольтметром Ml618 А/7,, массовая концентрация хладона 114В2, мг/м³, рассчитывают по формуле

A^_z-77,                                         (Д.4)

где П, - установившиеся показания вольтметра Ml618 при подаче Рой ПГС, массовая концентрация хладона 114В2, мг/м³.

• 4) Результат определения абсолютной погрешности считают положительным, если значения основной абсолютной погрешности ГА, рассчитанное по формуле (Д.2) и результирующей абсолютной погрешности, рассчитанное по формуле (Д.4), во всех точках поверки не превышает ±50 мг/м³.

• 6.3.2 Определение абсолютной погрешности задания уставок

Определение абсолютной погрешности задания уставок при измерении массовой концентрации хладона 114В2 проводится при переходе с ПГС №1 на ПГС №2 (таблица Д.2.1 Приложения Д.2).

Скорость нарастания выходного сигнала должна обеспечивать снятие показаний с дискретностью не менее 0,01 В. Регулировка скорости нарастания выходного сигнала обеспечивается уменьшением расхода ПГС № 2.

Для определения абсолютной погрешности задания уставки У1 следует перевести вольтметр в режим омметра, подключить к выводам 1Г6.702.556-01 "Общ" и "УЗ НЗ".

При пропускании ПГС №1 сопротивление должно быть 0⁺¹⁵ Ом (или да при подключении к выводу "УЗ НО"). При переходе на ПГС №2 зарегистрировать выходной сигнал и_вь1х.i в момент скачкообразного изменения сопротивления от 0 до да (или от да до 0 при подключении к выводу "УЗ НО"). Рассчитать значение уставки У;, мг/м³, по формуле

^— вых., ^хЛ                                         (Д-5)

где U_eb,x.i -значение выходного сигнала Ui ГА в момент скачкообразного изменения сопротивления на выводах "Общ" и "УЗ НЗ" (или "Общ" и "УЗ НО"). В.

Рассчитать абсолютную погрешность задания уставки ДУЙ мг/м³, по формуле

=                                               (Д.₆₎

где Уз - заданное значение уставки ГА, указанное в формуляре, массовая концентрация хладона 114В2, мг/м³.

Определение абсолютной погрешности задания уставки У2 производится аналогично при подключении омметра к соответствующим выводам жгута 1 Гб.702.556-01.

Результат поверки считать положительным, если значения погрешности задания уставки при срабатывании сигнализации находятся в пределах ±5 мг/м³.

• 7.1 При проведении поверки газоанализатора составляется протокол результатов измерений. Рекомендуемая форма протокола приведена в Приложении Д.1.

• 7.2 ГА, удовлетворяющий требованиям настоящей Методики поверки, признается годным к эксплуатации.

• 7.3 Положительные результаты поверки оформляются свидетельством о поверке установленной формы и/или производится соответствующая запись в формуляре в разделе 16.

• 7.4 При отрицательных результатах поверки применение ГА запрещается и выдается извещение о непригодности.

Руководитель сектора

ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»

Приложение Д.1

(рекомендуемое) Протокол проверки

Г азоанализатор ______________________________________________________________________

Исполнение _________________________________________________________________

Зав. №___________________________________________________________________________

Дата выпуска___________________________________________________________________

Дата поверки_____________________________________________________________________

Условия поверки:

температура окружающего воздуха___________________________________°C;

атмосферное давление______________________________________________ кПа.

Результаты поверки

• 1 Результаты внешнего осмотра_____________________________________________________

• 2 Результаты опробования_________________________________________________________

  • 2.1 Сопротивление изоляции_________________________________________________МОм

• 3 Результаты определения абсолютной погрешности Г А



  S

  Но мер ПГС	Массовая концентрация хладона 114В2     в ПГС, мг/м3	Значение выходного сигнала иьв	Расчетное значение массовой концентраций хладона 114В2    по значению Ui, мг/м3	Показания вольтметра Ml 618, массовая   кон центрация хладона 114В2     в ПГС, мг/м3	Значение основной абсолютной погрешности, массовая концентрация хладона 114В2 в ПГС, мг/м3
  					по значению выходного сигнала Ui	по показаниям вольтметра М1618

  4 Результаты определения погрешности задания уставки

  • 4.1 Пределы допускаемых значений погрешности, мг/м³_______________________________

  • 4.2 Максимальное значение погрешности, полученное при поверке, мг/м³________________

5 Заключение__________________________________________________________________

Поверитель____________________________________________________________________

Приложение Д.2

(обязательное)

Технические характеристики ПГС, используемых для поверки ГА

Лист

Таблица Д.2.1 - Технические характеристики ПГС, используемых для поверки ГА

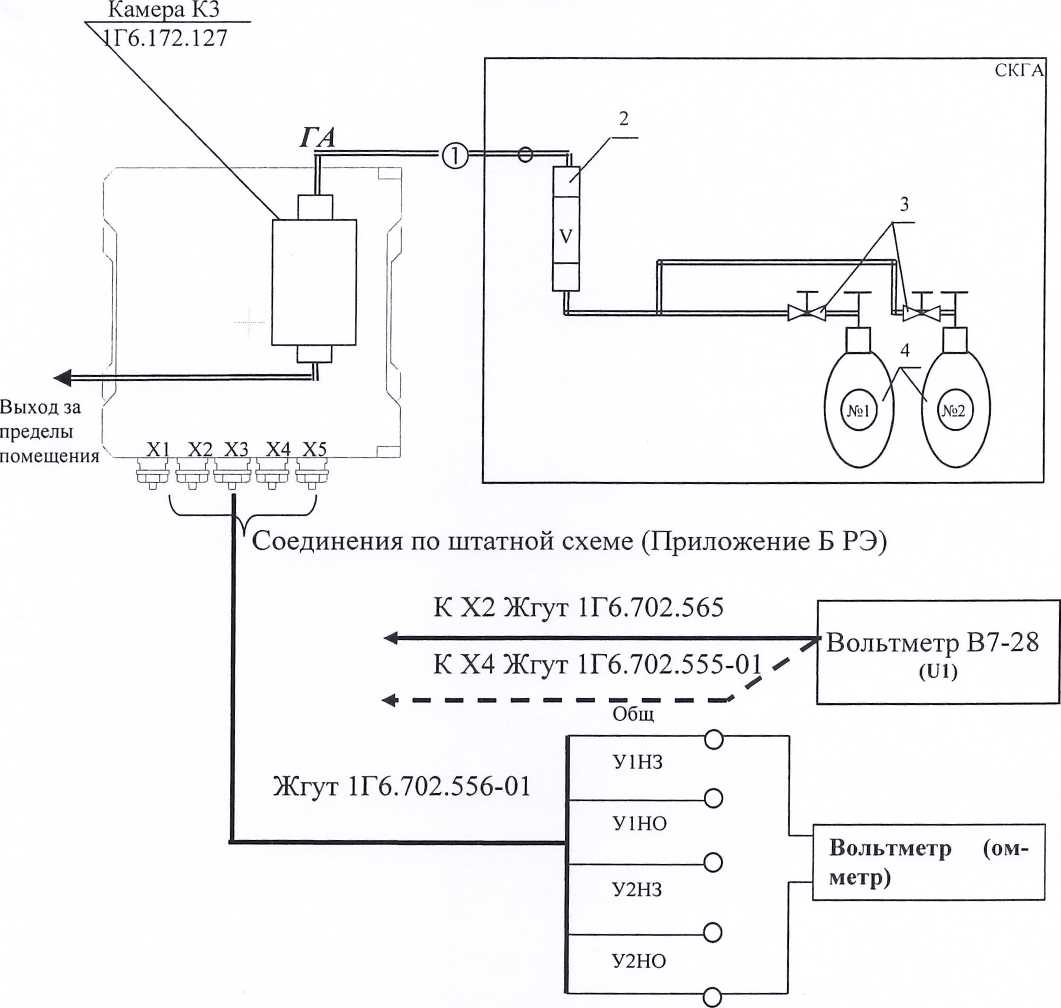

Приложение Д.З (последующие листы) Схема поверки ГА на объекте

• *                 1 - трубка резиновая вакуумная 3x2 (из комплекта СКГА)

• *                 2 - индикатор расхода (из комплекта СКГА);

’__ 3 - вентили точной регулировки (из комплекта СКГА);

• 4 - баллоны с ПГС

з             Примечания:

• 5                 1 Если в состав ГА входит вольтметр Ml618, то подключать цифровой вольтметр

³           (Ui) следует к соединителю Х4.

5                 2 При проверке ГА на объекте в составе системы, допускается снимать показания

на пульте системы. При необходимости регулировки НУЛЬ или ЧУВСТ следует подклю-__       чить цифровой вольтметр (Ui) согласно схеме.

S

д

6

Е

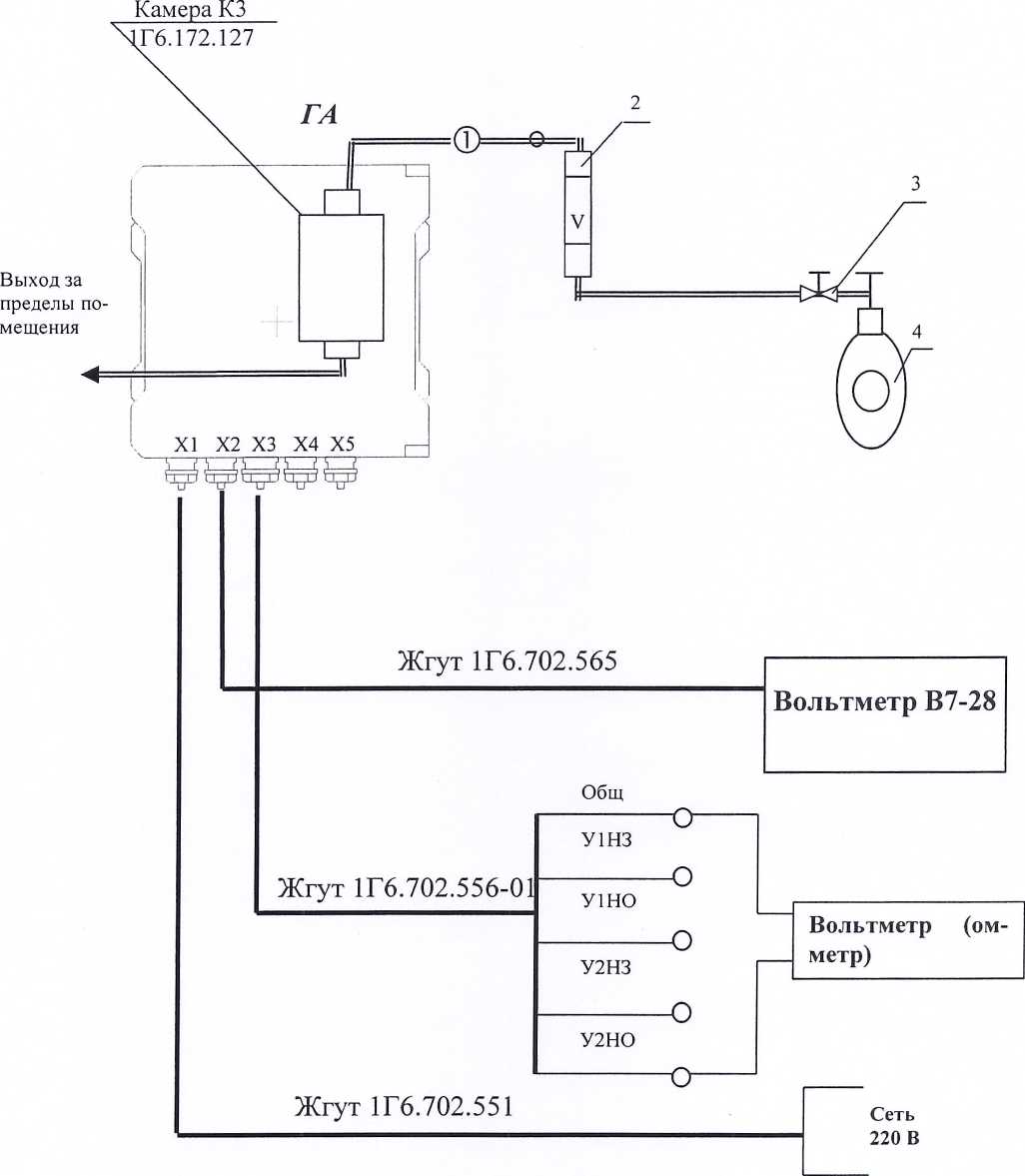

Приложение Д.4 (последующие листы) Схема поверки ГА вне объекта

• 1 - трубка резиновая вакуумная 3*2 (из комплекта СКГА)

• 2 - индикатор расхода (из комплекта СКГА);

• 3 - вентили точной регулировки (из комплекта СКГА);

• 4 - баллоны с ПГС

Примечание - если в состав ГА входит вольтметр М1618, то цифровой вольтметр (U,) следует

подключать к соединителю Х4.
