УТВЕРЖДАЮ

Технический директор ООО «ИЦРМ»

Государственная система обеспечения единства измерений

Трансформаторы тока ТАС

Методика поверки

ИЦРМ-МП-286-20

г. Москва

2020 г.

Содержание

ПОВЕРКИ

МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ

1 ОБЩИЕ ПОЛОЖЕНИЯ
  • 1.1 Настоящая методика поверки распространяется на трансформаторы тока ТАС (далее - трансформаторы) с номинальным первичным током 120 А, изготавливаемые фирмой «FRER s.r.l.», Италия, и устанавливает методику их первичной и периодической поверок.

  • 1.2 При проведении поверки должна обеспечиваться прослеживаемость трансформатора к государственному первичному эталону единицы коэффициентов преобразования силы электрического тока (ГЭТ 152-2018) согласно государственной поверочной схеме, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 года № 2768 (далее - Приказ № 2768).

  • 1.3 Поверка трансформатора должна проводиться в соответствии с требованиями настоящей методики. Интервал между поверками - 4 года.

  • 1.4 Метод, обеспечивающий реализацию методики поверки, - сличение при помощи компаратора.

  • 1.5 Основные метрологические характеристики трансформаторов представлены в Приложении А.

2 ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПОВЕРКИ СРЕДСТВА ИЗМЕРЕНИЙ
  • 2.1 При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Необходимость выполнения при

первичной поверке

периодической поверке

Внешний осмотр средства измерений

Да

Да

Подготовка к поверке и опробование средства измерений

Да

Да

Определение метрологических характеристик средства измерений

Да

Да

Подтверждение соответствия средства измерений метрологическим требованиям

Да

Да

3 ТРЕБОВАНИЯ К УСЛОВИЯМ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 3.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающей среды от +15 до +35 °C;

  • - относительная влажность от 30 до 80 %.

4 ТРЕБОВАНИЯ К СПЕЦИАЛИСТАМ, ОСУЩЕСТВЛЯЮЩИМ ПОВЕРКУ
  • 4.1 К проведению поверки допускаются лица, изучившие настоящую методику поверки, эксплуатационную документацию на поверяемые трансформаторы и средства поверки.

  • 4.2 К проведению поверки допускаются лица, соответствующие требованиям, изложенным в статье 41 Приказа Минэкономразвития России от 26.10.2020 года № 707 (ред. от 30.12.2020 года) «Об утверждении критериев аккредитации и перечня документов, подтверждающих соответствие заявителя, аккредитованного лица критериям аккредитации».

  • 5 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ ПОВЕРКИ

Таблица 2 - Средства поверки

Метрологические и технические требования к средствам поверки

Рекомендуемый тип средства поверки, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - per. №) и (или) метрологические или основные технические характеристики средства поверки

Основные средства поверки

Не ниже рабочих эталонов 2-го разряда согласно Приказу № 2768 (Часть 1)

Трансформатор тока измерительный переносной «ТТИП», исполнение ТТИП-5000/5, per. № 39854-08.

Трансформатор тока измерительный переносной «ТТИП», исполнение ТТИП-100/5, per. № 39854-08.

Нагрузочное устройство поверяемого трансформатора тока (вторичная нагрузка) с погрешностью сопротивления нагрузки при cos(p = 0,8 и coscp = 1, не выходящей за пределы ±4%

Магазин нагрузок СА5018-1, per. №71114-18

Нагрузочное устройство поверяемого трансформатора тока (вторичная нагрузка) с погрешностью сопротивления нагрузки при coscp = 0,8 и coscp = 1, не выходящей за пределы ±4%

Магазин нагрузок СА5018-5, per. № 71114-18

Вольтметр амплитудных значений класса точности 10 по ГОСТ 8711

Киловольтметр электростатический С196, per. № 2303-68

Прибор сравнения токов с допускаемой погрешностью по току в пределах от ±0,03 % до ±0,001 % и по фазовому углу от ±3,0 ' до ±0,1 '

Прибор электроизмерительный эталонный многофункциональный «Энергомонитор-3.1 КМ», модификация «Энергомонитор-3.1 КМ» П-02-010-3-0-50-1000К10, per. №52854-13

Вспомогательные средства поверки

Диапазон выходного тока от 0 до 6000 А с частотой 50 Гц

Источник тока регулируемый «ИТ5000»

Диапазон измерений температуры и относительной влажности в соответствии с разделом 3 настоящего документа

Термогигрометр электронный «CENTER» модель 313, per. №22129-09

Мегомметр с характеристиками по ГОСТ 7746

Установка для проверки параметров электрической безопасности GPT-79803, per. № 50682-12

Допускается применение средств поверки с метрологическими и техническими характеристиками, обеспечивающими требуемую точность передачи единиц величин поверяемому средству измерений, установленную Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 года № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».

6 ТРЕБОВАНИЯ (УСЛОВИЯ) ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 6.1 При проведении поверки необходимо соблюдать требования безопасности, установленные ГОСТ 12.3.019-80, «Правила технической эксплуатации электроустановок потребителей». Также должны быть соблюдены требования безопасности, изложенные в эксплуатационных документах на поверяемые трансформаторы и применяемые средства поверки.

7 ВНЕШНИЙ ОСМОТР СРЕДСТВА ИЗМЕРЕНИЙ

Трансформатор допускается к дальнейшей поверке, если:

  • - внешний вид трансформатора соответствует описанию типа;

  • - соблюдаются требования по защите трансформатора от несанкционированного вмешательства согласно описанию типа;

  • - отсутствуют видимые дефекты, способные оказать влияние на безопасность проведения поверки или результаты поверки.

Примечание - При выявлении дефектов, способных оказать влияние на безопасность проведения поверки или результаты поверки, устанавливается возможность их устранения до проведения поверки. При наличии возможности устранения дефектов, выявленные дефекты устраняются, и трансформатор допускается к дальнейшей поверке. При отсутствии возможности устранения дефектов, трансформатор к дальнейшей поверке не допускается.

8 ПОДГОТОВКА К ПОВЕРКЕ И ОПРОБОВАНИЕ СРЕДСТВА ИЗМЕРЕНИЙ
  • 8.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • - изучить эксплуатационную документацию на поверяемый трансформатор и на применяемые средства поверки;

  • - выдержать трансформатор в условиях окружающей среды, указанных в п. 3.1, не менее 2 ч, если он находился в климатических условиях, отличающихся от указанных в п. 3.1, и подготовить его к работе в соответствии с его эксплуатационной документацией;

  • - подготовить к работе средства поверки в соответствии с указаниями их эксплуатационной документации.

  • 8.2 Проверка сопротивления изоляции

Сопротивление изоляции обмоток у трансформаторов проверяют для каждой обмотки между соединенными вместе контактными выводами вторичных обмоток и корпусом при помощи мегомметра на 1000 В. Трансформатор допускается к дальнейшей поверке, если при проверке сопротивления изоляции измеренное значение сопротивления изоляции вторичной обмотки не менее 20 МОм.

  • 8.3 Размагничивание

    • 8.3.1 Схема размагничивания приведена на рисунке 1. Размагничивание проводят на переменном токе при частоте 50 Гц. Трансформаторы с номинальной частотой 60 Гц допускается размагничивать при номинальной частоте 50 Гц.

Тр - регулирующее устройство (автотрансформатор); Тп - понижающий силовой трансформатор; Тх - поверяемый трансформатор; Тв - вспомогательный трансформатор тока;       R- резистор

Рисунок 1 - Пример схемы размагничивания трансформатора

  • 8.3.2 Трансформаторы тока размагничивают одним из указанных ниже способов.

Первый способ. Вторичную обмотку замыкают на резистор мощностью не менее 250 Вт и сопротивлением R, Ом, рассчитываемым (с отклонением в пределах ±10 %) по формуле:

k=F                        (1)

'ном

где ^ном _ номинальный вторичный ток поверяемого трансформатора, А

Через первичную обмотку пропускают номинальный ток, затем плавно (в течение одной-двух минут) уменьшают его до значения, не превышающего 2 % от номинального.

Второй способ. Через первичную обмотку трансформатора тока при разомкнутой вторичной обмотке пропускают ток, равный 10 % от номинального значения первичного тока, затем плавно снижают его до значения, не превышающего 0,2 % от номинального;

Третий способ. Через вторичную обмотку трансформатора тока при разомкнутой первичной обмотке пропускают ток, равный 10 % от номинального значения вторичного тока, затем плавно снижают его до значения, не превышающего 0,2 % от номинального.

  • 8.3.3 Если при токе в первичной обмотке, составляющем 10 % от номинального значения, амплитудное напряжение на вторичной обмотке превышает 75 % от напряжения, равного 4,5 кВ, то размагничивание начинают при меньшем значении тока, при котором напряжение, индуктируемое (8.3.2, второй способ) или прикладываемое к вторичной обмотке (8.3.2, третий способ), не превышает указанного.

Примечание - При поверке трансформаторов на предприятии-изготовителе (при выпуске из производства) или при ремонте допускается совмещать размагничивание с испытанием межвитковой изоляции или измерением тока намагничивания.

8.4 Проверка правильности обозначения выводов и групп соединений обмоток

  • 8.4.1 Схема поверки приведены на рисунке 2.

— сеть (генератор); Тр - регулирующее устройство (автотрансформатор); Тп - понижающий силовой трансформатор; Го - рабочий эталон; Гх - поверяемый трансформатор; Ль Лг - контактные зажимы первичной обмотки; Иь И2 - контактные зажимы вторичной обмотки; Z - нагрузка; ПС - прибор сравнения

Рисунок 2 - Схема поверки с использованием рабочего эталона и прибора сравнения (компаратора вторичных токов)

  • 8.4.2 Поверяемый трансформатор и рабочий эталон включают в соответствии с маркировкой контактов. Затем плавно увеличивают первичный ток до значения, составляющего 5 %-10 % от номинального. В случае правильной маркировки выводов на приборе электроизмерительном эталонном многофункциональном «Энергомонитор-3.1 КМ», модификация «Энергомонитор-3.1 КМ» П-02-010-3-0-50-1000К10 (далее по тексту - Энергомонитор-

  • 3.1 КМ) можно определить соответствующие значения погрешностей поверяемого трансформатора. При неправильном обозначении контактных зажимов и выводов или неисправности поверяемого трансформатора угловая погрешность, отображаемая на дисплее Энергомонитора-3.1 КМ будет равна -180°±30°. В этом случае трансформатор дальнейшей поверке не подлежит и к применению не допускается.

Примечание - Допускается проводить проверку правильности обозначения выводов другими методами (например, метод с использованием гальванометра и источника постоянного напряжения).

Трансформатор допускается к дальнейшей поверке, если при проверке сопротивления изоляции измеренное значение сопротивления изоляции не менее 40 МОм для первичных обмоток трансформаторов; если при проверке сопротивления изоляции измеренное значение сопротивления изоляции не менее 20 МОм для вторичных обмоток трансформаторов; если при проверке правильности обозначения выводов и групп соединений обмоток с помощью Энергомонитора-3.1 КМ можно определить соответствующие значения погрешностей поверяемого трансформатора.

9 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК СРЕДСТВА ИЗМЕРЕНИЙ
  • 9.1  Определение токовых и угловых погрешностей.

Для трансформаторов с номинальным первичным током 120 А определение токовых и угловых погрешностей проводить в следующей последовательности:

  • 9.1.1 Подготовить следующие средства измерений и вспомогательное оборудование: источник тока регулируемый «ИТ5000» (далее - ИТ5000), трансформатор тока измерительный переносной «ТТИП», исполнение ТТИП-5000/5 (далее - ТТИП 5000/5), трансформатор тока измерительный переносной «ТТИП», исполнение ТТИП-100/5 (далее - ТТИП 100/5), прибор измерительный эталонный многофункциональный «Энергомонитор-3.1 КМ» (далее -Энергомонитор), магазин нагрузок СА5018-1(5) (далее - СА5018), а также поверяемый трансформатор в соответствии с их эксплуатационной документацией.

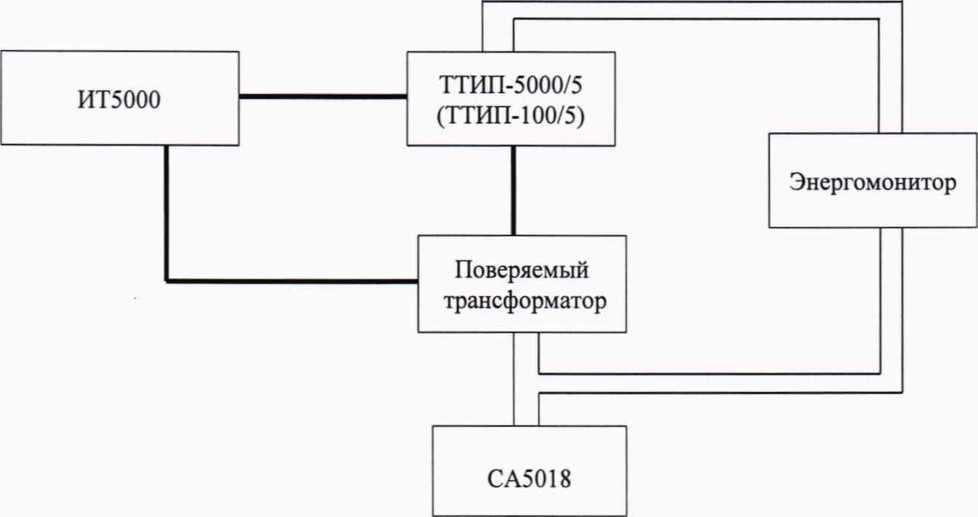

  • 9.1.2 Собрать схему, представленную на рисунке 3.

Рисунок 3 - Структурная схема определения погрешностей трансформаторов с номинальным первичным током 120 А

  • 9.1.3 Токовые и угловые погрешности определяют:

а)  для трансформаторов тока классов 0,2S и 0,5S, выпускаемых по ГОСТ 7746-2015, - при значениях первичного тока, составляющих 1; 5; 20; 100 и 120%, от номинального значения, и при номинальной нагрузке, а также при значении первичного тока 100 % или 120 % от номинального значения и нагрузке, равной нижнему пределу диапазона нагрузок, установленному для соответствующих классов точности;

б) для трансформаторов тока классов точности 0,2, 0,5 и 1 по ГОСТ 7746-2015 - при значениях первичного тока, составляющих 5 %; 20 %; 100 % от номинального значения и при номинальной нагрузке, а также при значении первичного тока, равного 120 %, и нагрузке, равной нижнему пределу диапазона нагрузок по ГОСТ 7746-2015;

в) для трансформаторов класса точности 3 по ГОСТ 7746-2015 - при значениях первичного тока 100 % или 120 % от номинального значения и нагрузке, равной 50 % ее номинального значения, но не менее нижнего предела нагрузки, установленного для соответствующего класса точности, а также при значении первичного тока 50 % от номинального значения и номинальной нагрузке;

г) для трансформаторов классов точности 5Р по ГОСТ 7746-2015 - при номинальном токе и номинальной нагрузке.

Примечания

  • 1) Погрешности трансформаторов, у которых 25 % от номинального значения нагрузки более 15 В-А, определяют при значениях нагрузки 15 В-А и значении первичного тока, равного 100 % от номинального значения тока.

  • 2) Для трансформаторов тока, у которых 25 % от номинального значения нагрузки составляет менее 1 В -А, погрешность определяют при нагрузке 1 В -А.

10 ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ СРЕДСТВА ИЗМЕРЕНИЙ МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ

Трансформатор подтверждает соответствие метрологическим требованиям, установленным при утверждении типа, если полученные значения токовой и угловой погрешности не превышают пределов, указанных в ГОСТ 7746-2015 п. 6.4.2 для измерительных обмоток и п. 6.4.3 для защитных обмоток.

При невыполнении вышеуказанного условия (когда трансформатор не подтверждает соответствие метрологическим требованиям), поверку трансформатора прекращают, результаты поверки признают отрицательными.

11 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 11.1 Результаты поверки трансформатора подтверждаются сведениями, включенными в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком, установленным действующим законодательством.

  • 11.2 По заявлению владельца трансформатора или лица, представившего его на поверку, положительные результаты поверки (когда трансформатор подтверждает соответствие метрологическим требованиям) оформляют свидетельством о поверке по форме, установленной в соответствии с действующим законодательством, и (или) нанесением на трансформатор знака поверки, и (или) внесением в руководство по эксплуатации, совмещенное с паспортом трансформатора записи о проведенной поверке, заверяемой подписью поверителя и знаком поверки, с указанием даты поверки.

  • 11.3 По заявлению владельца трансформатора или лица, представившего его на поверку, отрицательные результаты поверки (когда трансформатор не подтверждает соответствие метрологическим требованиям) оформляют извещением о непригодности к применению средства измерений по форме, установленной в соответствии с действующим законодательством, и (или) внесением в руководство по эксплуатации, совмещенное с паспортом трансформатора соответствующей записи.

  • 11.4 Протоколы поверки трансформатора оформляются по произвольной форме.

Заместитель начальника отдела испытаний и поверки средств измерений ООО «ИЦРМ»

Инженер ООО «ИЦРМ»

Приложение А

Таблица А.1 - Метрологические характеристики трансформаторов модификаций ТАС010, ТАС017, ТАС020, ТАС021

Наименование харак-теристики

Значение для модификации

ТАС010

TACO 17      1    ТАС020    I            TAC021

Номинальный первичный ТОК У, ном, А

Номинальная вторичная нагрузка S2HOm, В А*

120

10

10

5

10

20

2,5; 4

4

10

20

35

6

3

3;4

8

15

3

1

Класс точности по

ГОСТ 7746-2015

0,2

0,5S

0,2S

0,5

1,0

0,5

1,0

3,0

0,5

1,0

5P

5P

0,5

1,0

3,0

5P

5P

Номинальный вторичный ток, 72„оМ , А

1 или 5

Номинальное напряжение, (7Ном, кВ

0,66

Наибольшее рабочее напряжение, 7/н.р., кВ

0,72

Номинальная предельная кратность вторичных обмоток для защиты Кном

-

-

-

-

-

-

-

-

-

5

10

•-

-

*

5

10

Номинальный коэффициент безопасности К^. ном вторичных обмоток для измерений и учета

5

5

5

5

5

5

5

5

5

5

-

-

5

5

5

-

-

* - для номинальной вторичной нагрузки от 0,85 до 5 В-A cos(p=l, для номинальной вторичной нагрузки от 3 до 35 B A cos(p=0,8

Таблица А.2 - Метрологические характеристики трансформаторов модификаций ТАС022, ТАС032, ТАСОЗЗ

Наименование ха-рактеристики

Значение для модификации

ТАС022

ТАС032

ТАСОЗЗ

Номинальный первичный ТОК, Лном, А

Номинальная вторичная нагрузка S2IIOm, В А*

120

2

4

6

2

3

4

-

-

-

4

5

1,5

3

1,5

2,5

-

Класс точности по

ГОСТ 7746-2015

0,5

1,0

3,0

0,5

1,0

3,0

0,2

0,5S

0,2S

0,5

1,0

0,2

0,5S

0,2S

Номинальный вторичный

ТОК, /2ном •> А

1 или 5

Номинальное напряжение, (7„ом, кВ

0,66

Наибольшее рабочее напряжение, U„,р., кВ

0,72

Номинальная предельная кратность вторичных обмоток для защиты Кнам

-

-

-

-

-

-

-

-

-

-

-

-

-

-

5

10

Номинальный коэффициент безопасности

Л^Бном вторичных обмоток для измерений и учета

5

5

5

5

5

5

5

5

5

5

5

5

5

5

-

-

* - для номинальной вторичной нагрузки от 1 до 5 В-A cos<p=l, для номинальной вторичной нагрузки от 3 до 25 B A cosq>=0,8

Таблица А.З - Метрологические характеристики трансформаторов модификации ТАС040

Наименование

Значение

Номинальный первичный ток 1ь А

Номинальная мощность вторичной обмотки S2tl0M, В А*

120

2

4

Класс точности по ГОСТ 7746-2015

1,0

3,0

Номинальный вторичный ток, /2нОм , А

1 или 5

Номинальное напряжение, UIIOM, кВ

0,66

Наибольшее рабочее напряжение, UH D, кВ

0,72

Номинальный коэффициент безопасности Явном вторичных обмоток для измерений

5

* - для номинальной вторичной нагрузки от 1 до 5 B A cos(p=l, для номинальной вторичной нагрузки от 3 до 100 В-A cos(p=0,8

Таблица А.4 - Метрологические характеристики трансформаторов модификации ТАС071

Наименование характеристики

Значение

Номинальный первичный ток, Л „ом, А

Номинальная вторичная нагрузка S2hom,

В-A*

120

6

12

15

5

6

3,5

5

1,5

Класс точности по ГОСТ 7746-2015

0,5

1,0

3,0

0,2

0,5S

0,2S

Номинальный вторичный

ТОК, /2ном , А

1 или 5

Номинальное напряжение, С/ном, кВ

0,66

Наибольшее рабочее напряжение, UH р., кВ

0,72

Номинальная предельная кратность вторичных обмоток для защиты Кном

-

-

-

-

-

-

5

10

Номинальный коэффициент безопасности К&. иом вторичных обмоток для измерений и учета

5

5

5

5

5

5

-

-

* - для номинальной вторичной нагрузки от 1 до 5 B A cos(p=l, для номинальной вторичной нагрузки от 3 до 40 B A cos<p=0,8
