Методика поверки «ГСИ. Стенд измерительный для СБИС Verigy V93000 Pin Scale 1600» (РТ-МП-3489-551-2016)

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ»

(ФБУ «РОСТЕСТ - МОСКВА»)

УТВЕРЖДАЮ

генерального директора Москва»

Е.В. Морин

2016 г.

Государственная система обеспечения единства измерений Стенд измерительный для СБИС Verigy V93000 Pin Scale 1600 Методика поверки

РТ-МП-3489-551-2016 г. Москва

2016

Настоящая методика поверки распространяется на стенд измерительный для СБИС Verigy V93000 Pin Scale 1600 заводской номер MY04602150 (далее по тексту - стенд), изготовленный компанией «Advantest Europe GmbH», Германия, и устанавливает методы и средства его поверки.

Интервал между поверками - 1 год.

• 1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки

• 2.1 При проведении поверки должны применяться средства поверки, указанные в таблице 2.

• 2.2 Вместо указанных в таблице 2 средств поверки разрешается применять другие аналогичные средства поверки, обеспечивающие требуемые технические характеристики.

• 2.3 Все средства поверки должны быть исправны, применяемые при поверке эталонные средства измерений должны быть поверены и иметь свидетельства о поверке с не истекшим сроком действия на время проведения поверки.

Таблица 2 - Средства поверки

Продолжение таблицы 2

• 3.1 При выполнении операций поверки должны быть соблюдены все требования техники безопасности, регламентированные ГОСТ 12.1.019-80, действующими «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей», а также всеми действующими на предприятии инструкциями по технике безопасности.

• 3.2 К проведению поверки допускаются лица, имеющие высшее или среднетехническое образование, практический опыт в области электрических измерений.

• 4.1 При проведении поверки должны соблюдаться следующие условия:

• -  температура окружающей среды от 20 до 25°С;

• -  относительная влажность воздуха не более 80 %;

• -  атмосферное давление от 84 до 106,7 кПа (от 650 до 800 мм. рт. ст.).

• 4.2 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• -  выдержать стенд в условиях, указанных в п. 4.1, не менее 8 ч;

• -  выполнить действия по подготовке к работе в соответствии с указаниями руководства по эксплуатации стенда;

• -  выполнить действия, указанные в эксплуатационной документации на применяемые средства поверки по их подготовке к работе;

• -  включить стенд и средства поверки, и осуществить их предварительный прогрев в течение не менее 60 минут.

Контроль условий проведения поверки по пункту 4.1 должен быть выполнен перед началом операций поверки, а затем периодически не реже одного раза в час.

| Cancel j

1 ¹ j£| X ui_report.ORG.PROD

3  4 X Operation Control

v Workspace Launcher

Рисунок 1 - Окна Workspace Launcher, Operation Control и ui_report.ORG.PROD

Tester Operation | NOT nonitored (DISABLED)

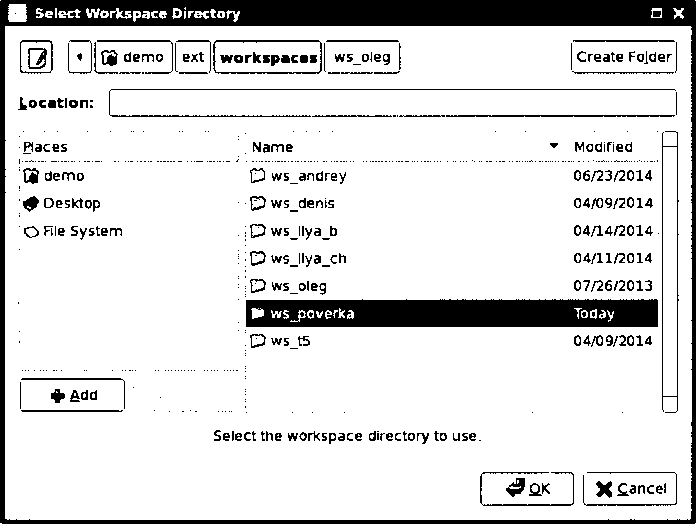

Рисунок 2 - Окно Select Workspace Directory

• 5 ПРОВЕДЕНИЕ ПОВЕРКИ

При внешнем осмотре должно быть установлено соответствие стенда требованиям эксплуатационной документации. При внешнем осмотре необходимо проверить:

• -  комплектность стенда;

• -  отсутствие механических повреждений;

• -  четкость фиксации органов управления и коммутации;

• -  чистоту гнезд, разъемов и клемм блока измерений;

• -  исправность состояния соединительных проводов и кабелей;

• -  однозначность и четкость маркировки.

Стенд, имеющий дефекты, дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

• 5.2 Опробование и подготовка к поверке

Проверить правильность прохождения встроенной тестовой программы на отсутствие индицируемых ошибок. Тестовая программа выполняется автоматически после включения стенда. Результаты опробования считать положительными, если кнопка - индикатор ON / SYS ОК на блоке управления стенда светится постоянным зеленым цветом.

• 5.2.2.1 Запустить программную оболочку SmarTest. Для этого левой клавишей манипулятора «мышь» нажать крайнюю левую кнопку (с изображением красной шляпы) на панели задач рабочего стола. В появившемся меню навести указатель на пункт меню Verigy, затем в появившемся подменю нажать левой клавишей манипулятора «мышь» на строке SmarTest. Дождаться появления на рабочем столе изображенных на рисунке 1 окон Workspace Launcher, Operation Control и ui_report.ORG.PROD.

• 5.2.2.2 Проверить идентификацию версии программного обеспечения, для чего в окне ui_report.ORG.PROD переместиться в начало списка строк и найти строку «Firmware s/w rev. 7.1.4.Х», где X - двухразрядное натуральное число, которое должно быть >12.

Нажать левой клавишей манипулятора «мышь» на кнопку Browse... в окне Workspace Launcher. Появится диалоговое окно Select Workspace Directory, изображенное на рисунке 2. В этом окне нажать левой клавишей манипулятора «мышь» на кнопку workspaces, после чего в правом списке Name появятся папки. Выбрать папку ws_poverka и нажать левой клавишей манипулятора «мышь» на кнопку ОК. Затем в окне Workspace Launcher нажать левой клавишей манипулятора «мышь» на кнопку ОК. Дождаться появления новых окон Setup - SmarTest Eclipse Workcenter и Warning, изображенных на рисунках 3 и 4 соответственно. Окно Warning закрыть, нажав левой клавишей манипулятора «мышь» на кнопку ОК. В окне Setup - SmarTest Eclipse Workcenter выбрать пункт меню 93000, затем выбрать пункт Device, после чего нажать левой клавишей манипулятора «мышь» на строке с надписью Change Device ... в появившемся подменю. Появится окно Change Device, изображенное на рисунке 5.

• 5.2.2.3 В окне Change Device нажать на кнопку Browse... левой клавишей манипулятора «мышь». Появится диалоговое окно Select Device, изображенное на рисунке 6. После нажатия на кнопку PROJECTS в этом окне, появится в правом списке Name перечень доступных проектов. Выбрать из перечня необходимую программу поверки. Для этого нажать два раза левой клавишей манипулятора «мышь» на папке с надписью PR_POV_777, затем, выбрать папку с надписью PR_POV, после чего нажать левой клавишей манипулятора «мышь» на кнопку ОК. Затем в окне Change Device нажать левой клавишей манипулятора «мышь» на кнопку Finish. Дождавшись появления окна Warning, закрыть его, нажав левой клавишей манипулятора «мышь» кнопку ОК.

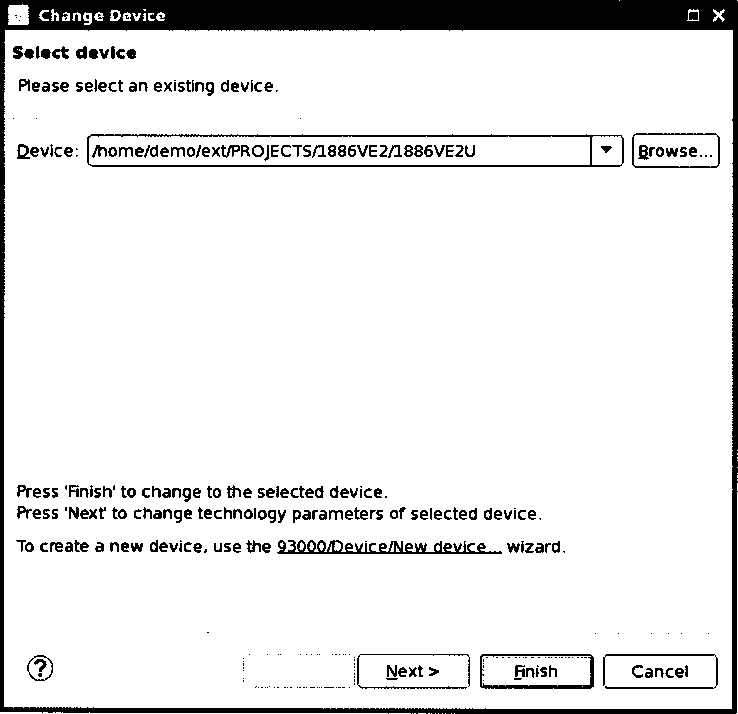

Рисунок 5 - Окно Change Device

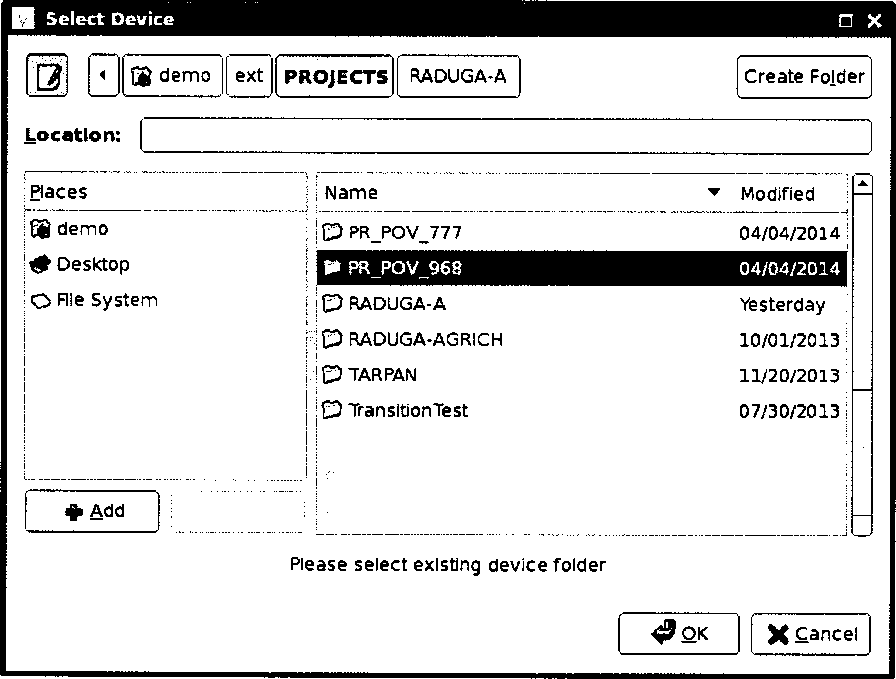

Рисунок 6 - Окно Select Device с перечнем доступных проектов

ri

Д Test Program Explorer S3 q Project Explorer “ □ /home/demo/ext/PROJECTS/PR_POV_968/PR_POV

Д Protocols

Л i

ЛТ!

tdr data

Lqj Testfloor Information

-• ■ •

%

<4 ' ■ > .......

Error Log

x ши Г* C3'^r Г

[system

|FUI V 4JV94...................

[starting

: demo

: PR_P0V on 7hoflne/demo/ext/PR0JECTS/PR_P0V_968/' Dev_tech.: emos

Dev_license_file: None, model file used for licensing Smartest WorkCenter Ready!

Loading will be done through import filter 7opt/hp93000/soc/com/lbin/hp83_import' Prior to save 7opt/hp93000/soc/com/lbin/hp83_presave' will be run

After save 7opt/hp930O0/soc/com/lbinZhp83_postsave' will be run JStart Ready! Now starting eclipse.

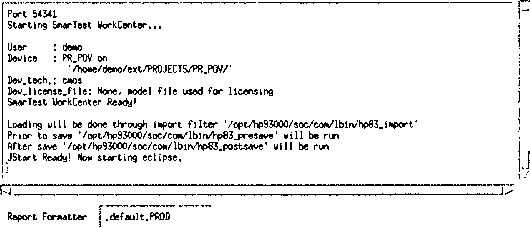

Рисунок 3 - Окно Setup - SmarTest Eclipse Workcenter

• 5.3.1.2 Установить на измерительный головной блок стенда используемое при поверке устройство согласования ТСКЯ.418133.254, входящее в комплект поставки. Используя коаксиальный кабель с волновым сопротивлением 50 Ом, подключить CHANNEL1 (первый канал) частотомера Agilent 53132А к разъему Period устройства согласования ТСКЯ.418133. 254. Подключить разъем GPIB частотомера к соответствующему разъему шлюза Е5810В, используя интерфейсный кабель GPIB. Убедиться, что адрес порта GPIB частотомера равен 13. Очистить окно ui_report.ORG.PROD от текста, выбрав в этом окне команду меню Options > Clear.

Pl

• 5.3.1.3 Для запуска программы поверки нажать на значке с изображением ■ правой клавишей манипулятора «мышь» в окне, изображенном на рисунке 3. В появившемся контекстном меню нажать левой клавишей манипулятора «мышь» на строке с надписью Run.

Перед выполнением программы в окне ui_report.ORG.PROD выводится предупреждение «WARNING: Please Connect Cable to Terminal "Period" on TestBoard TSKJ.418133.254» и появляется диалоговое окно, изображенное на рисунке 10.

Рисунок 10 - Диалоговое окно TestMethod

• 5.3.1.4 Убедиться, что коаксиальный кабель подключен к первому каналу CHANNEL1 частотомера Agilent 53132А и к разъему Period устройства согласования ТСКЯ.418133.254, затем нажать левой клавишей манипулятора «мышь» кнопку Yes в окне TestMethod.

Программа, последовательно задавая указанные в таблице 3 значения длительности вектора и формируя ТП в виде меандра амплитудой 3 В с периодом в два раза большим длительности вектора, измеряет с помощью частотомера действительные значения периода сформированного меандра, после чего вычисляет значение длительности вектора делением значения периода меандра на два. Определение длительности периода ТП производится путем стандартных измерений временного интервала на уровне 50 % амплитуды между фронтами следующих друг за другом импульсов. Значения абсолютной погрешности установки длительности вектора ТП вычисляются программой поверки по формуле:

dT = Td-Ta,                                     (1)

где Td - действительное значение длительности вектора;

Та - задаваемое значение длительности вектора.

Таблица 3 - Определение погрешности установки длительности вектора ТП

Результаты измерений периода и расчета абсолютной погрешности заносятся программой поверки в формируемую в окне ui_report.ORG.PROD таблицу »TEST_PERIOD, изображенную на рисунке 11.

Абсолютная погрешность установки длительности вектора ТП должна находиться в пределах, указанных в таблице 3. В противном случае выполнение программы поверки приостанавливается с выдачей сообщения "fail" в столбце Result таблицы »TEST_PERIOD, и появляется изображенное на рисунке 10 диалоговое окно. Для завершения выполнения программы нажать левой клавишей манипулятора «мышь» кнопку No в этом окне.

• 5.3 Определение метрологических характеристик

Общие указания:

Результаты, полученные после выполнения операций поверки, должны укладываться в пределы допускаемых значений, указанных в таблицах раздела 5.3 настоящего документа. В сформированных программой поверки файлах отчета это отражается в левом столбце Result в виде записи “pass”. При получении отрицательного результата формируется запись “fail”. В таком случае стенд бракуется и направляется в ремонт.

• 5.3.1.1 Нажать правой клавишей манипулятора «мышь» на значке с изображением ^(при наведении на него указателя появляется всплывающая подсказка "Testflow") в списке Device Information вкладки Test Program Explorer окна Setup - SmarTest Eclipse Workcenter, изображенном на рисунке 3. В появившемся контекстном меню нажать на строке Load... левой клавишей манипулятора «мышь». Появится окно Select file to load, изображенное на рисунке 8. В списке файлов выбрать файл с именем Period, после чего левой клавишей манипулятора «мышь» нажать на кнопку ОК.

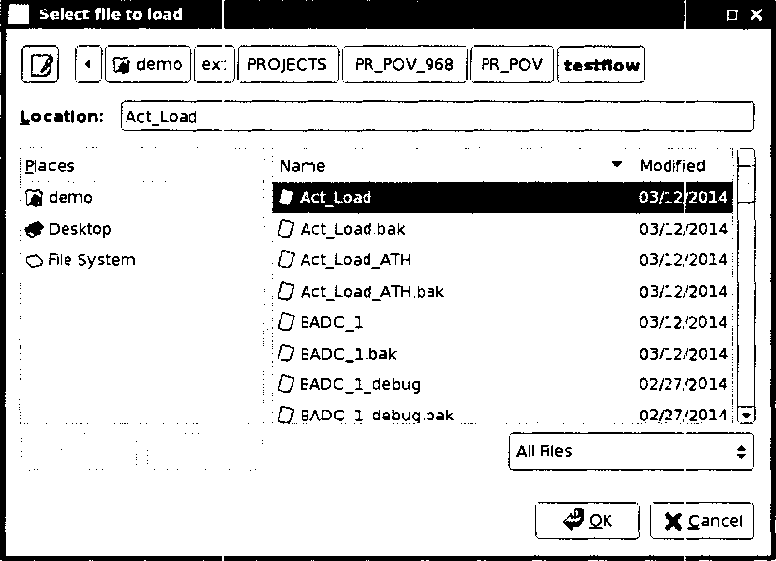

Рисунок 8 - Окно Select file to load

Вновь нажать правой клавишей манипулятора «мышь» на значке с изображением В появившемся контекстном меню нажать левой клавишей манипулятора «мышь» на строке с надписью Load All Setups. Будет произведена загрузка необходимых настроек, в процессе которой отображается окно ’Load' Action, изображенное на рисунке 9. После завершения загрузки настроек это окно исчезнет.

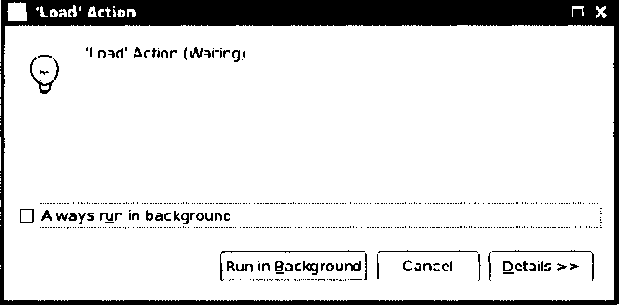

Рисунок 9 - Окно 'Load' Action

• 5.3.2.3 Для запуска программы поверки нажать на значке с изображением ■ правой клавишей манипулятора «мышь» в окне, изображенном на рисунке 3. В появившемся контекстном меню нажать левой клавишей манипулятора «мышь» на строке с надписью Run.

Перед выполнением программы в окне ui_report.ORG.PROD выводится предупреждение «WARNING: PLEASE CONNECT OSCILLOSCOPE CHANNEL PROBES 1, 2, 3, 4 TO AREA FOR CALIBRATION PROBES ON TESTBOARD TCKJ.418133.254» и появляется диалоговое окно TestMethod.

• 5.3.2.4 Используя пробник Р6158 осциллографа Tektronix DPO7254 с установленными из его комплекта наконечниками, изображенными на рисунке 12, подключить все четыре канала осциллографа к контактам калибровки устройства согласования ТСКЯ.418133.254, фрагмент которого изображен на рисунке 13.

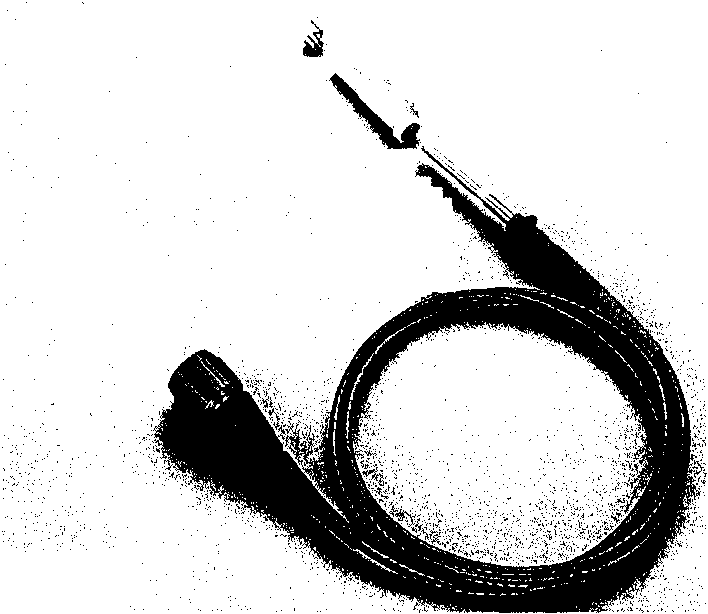

Рисунок 12 - Пробник Tektronix Р6158 с устанавливаемыми наконечниками

Сигнальные контакты

Контакты GND

Рисунок 13 - Контакты для калибровки устройства ТСКЯ.418133.254

• 5.3.2.5 Нажать левой клавишей манипулятора «мышь» кнопку Yes в окне TestMethod.

Программа поверки выполнит процедуру компенсации рассогласования между каналами осциллографа, после чего в окне ui_report.ORG.PROD выводится предупреждение «WARNING: PLEASE INSTALL TESTBOARD Е7010Е», и появляется диалоговое окно TestMethod.

File Options Help Mode Datalog

Tester State       DISCONNECTED! (ONLINE)

Tester Operation NOT monitored (DISABLED) ****** production report begin ******

Started at: 20140701 190653

Testflow execution

device           : PR.POV

DUT_path         i  /home/demo

testflow         ; period

userprocedure    ;

******* begin testflow report data : *******

Instrument ID: HEWLETT-PACKARD,53132A,0,4806

WARNING; Please Connect Cable to Terminal "Period" on TestBoard TSKJ.418133.254 » TEST_PERIOD

Device test PASSED!

фффф

BIN ; 1 ()

Ended at; 20140701 190839

******** _en(j testflow report data *******

/

I ..

Report Formatter I .default.PROD

Рисунок 11 - Сформированная таблица »TEST_PERIOD в окне ui_report.ORG.PROD

• 5.3.2.1 Нажать правой клавишей манипулятора «мышь» на значке с изображением ^(при наведении на него указателя появляется всплывающая подсказка "Testflow") в списке Device Information вкладки Test Program Explorer окна Setup - SmarTest Eclipse Workcenter, изображенном на рисунке 3. В появившемся контекстном меню нажать на строке Load... левой клавишей манипулятора «мышь». Появится окно Select file to load, изображенное на рисунке 8. В списке файлов выбрать файл с именем ОТА, после чего левой клавишей манипулятора «мышь» нажать на кнопку ОК. Вновь нажать правой клавишей манипулятора «мышь» на значке с изображением В появившемся контекстном меню нажать левой клавишей манипулятора «мышь» на строке с надписью Load All Setups. Будет произведена загрузка необходимых настроек, в процессе которой отображается окно 'Load' Action, изображенное на рисунке 9. После завершения загрузки настроек это окно исчезнет.

• 5.3.2.2 Установить на измерительный головной блок стенда используемое при поверке устройство согласования ТСКЯ.418133.254. Подключить разъем GPIB осциллографа DPO7254 к соответствующему разъему шлюза Е5810В, используя интерфейсный кабель GPIB. Убедиться, что адрес порта GPIB осциллографа равен 1. Очистить окно ui_report.ORG.PROD от текста, выбрав в этом окне команду меню Options > Clear.

Таблица 4 - Определение погрешности задания временных меток DI - D8 и Rl - R8

В процессе выполнения программа выдает аналогичные вышеприведенному предупреждению сообщения о необходимости подключения каналов осциллографа к соответствующим контактам платы коммутационной Е7010Е, после чего выводит диалоговое окно TestMethod. Подключив с использованием пробника Р6158 соответствующие каналы осциллографа к указанным в сообщении контактам платы коммутационной Е7010Е, нажать левой клавишей манипулятора «мышь» кнопку Yes в окне TestMethod, чтобы продолжить выполнение программы поверки. Если соответствующий канал осциллографа не будет подключен к указанным контактам устройства Е7010Е, программа выводит предупреждение, например, «WARNING: NO SIGNAL FROM TESTER CHANNEL - PLEASE VERIFY THAT OSCILLOSCOPE CHANNEL PROBE 2 CORRECT CONNECTED TO CHANNEL 10203 ON TESTBOARD», и появляется диалоговое окно TestMethod.

В приведенном в качестве примера предупреждении предлагается проверить соединение между вторым каналом осциллографа и контактами канала 102-03 платы коммутационной Е7010Е. После корректного подключения канала осциллографа к соответствующим контактам платы коммутационной Е7010Е, для продолжения выполнения программы поверки нажать левой клавишей манипулятора «мышь» кнопку Yes в окне TestMethod.

Результаты измерений и расчета для соответствующего канала стенда и соответствующей временной метки заносятся программой поверки в таблицу »TEST ОТА, формируемую в окне ui_report.ORG.PROD,

Абсолютная погрешность задания временных меток D1-D8, R1-R8 должна находиться в пределах, приведенных в таблице 4. В противном случае выполнение программы поверки приостанавливается с выдачей сообщения "fail" в столбце Result таблицы »TEST_OTA, и появляется диалоговое окно TestMethod. Для завершения выполнения программы нажать левой клавишей манипулятора «мышь» кнопку No.

• 5.3.2.6 Установить на измерительный головной блок стенда плату коммутационную Е7010Е, фрагмент которой изображен на рисунке 14, затем нажать левой клавишей манипулятора «мышь» кнопку Yes в окне TestMethod. Перед выполнением программы в окне ui_report.ORG.PROD выводится предупреждение «WARNING: PLEASE CONNECT OSCILLOSCOPE CHANNEL PROBES 1, 2, 3, 4 TO CHANNELS 10101, 10201, 10301, 10401 ACCORDINGLY ON TESTBOARD» и появляется диалоговое окно TestMethod.

• 5.3.2.7 Используя пробник Р6158, подключить соответствующие каналы осциллографа к указанным в предупреждении контактам устройства Е7010Е, при подключении надо учитывать, что сигнальные контакты нечетных и четных каналов обозначены соответственно буквой «В» и «С», а контакты GND буквой «А» и «D».

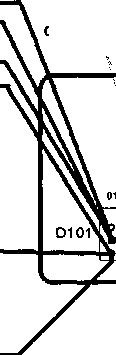

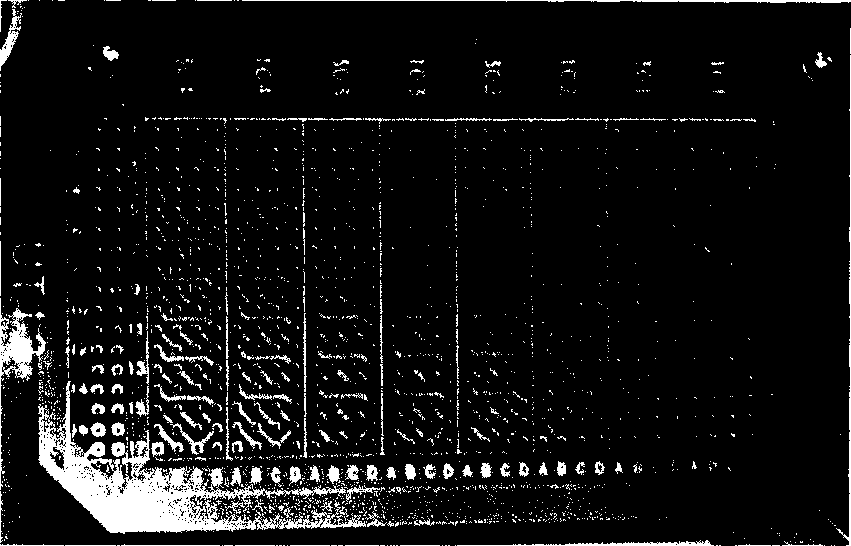

Рисунок 14 - Фрагмент коммутационной платы Е7010Е

• 5.3.2.8 Нажать левой клавишей манипулятора «мышь» кнопку Yes в окне TestMethod.

Для проверки абсолютной погрешности задания временных меток DI - D8 программа, последовательно задавая на выходе каналов выходные импульсы с указанной в таблице 4 задержкой, измеряет с помощью осциллографа действительные значения задержки. Длительность периода ТП задается равной 20 нс. Определение задержки производится путем стандартных измерений временного интервала между фронтами (на уровне 0,5 амплитудного значения) задержанного импульса и импульса с «нулевой задержкой». В качестве импульса с «нулевой задержкой», задержка которого задается равной 0 нс, в зависимости от проверяемого канала используется импульс с каналов 101-01, 101-02, 102-01 или 102-02 стенда. Номер канала с импульсом «нулевой задержки» указывается в таблице 4.

Для проверки абсолютной погрешности задания временных меток Rl - R8 программа, последовательно задавая на выходе одних каналов опорные сигналы в виде выходных импульсов с указанной в таблице 4 задержкой и длительностью вектора (периода) ТП равной 20 нс, подает сформированные опорные сигналы на входы смежных проверяемых каналов, при этом с помощью осциллографа программа определяет действительные значения задержки опорных сигналов, а с помощью компараторов проверяемых каналов определяет значения задержки, измеренные стробами, сформированными временными метками Rl - R8. Определение действительного значения задержки опорного сигнала производится путем стандартных измерений временного интервала между фронтами (на уровне 0,5 амплитудного значения) задержанного опорного сигнала и сигнала с «нулевой задержкой». Определение задержки, измеренной стробом, производится методом последовательного приближения времени задержки строба, при котором происходит переход компаратора канала из состояния «брак» в состояние «годен». Номер канала с импульсом «нулевой задержки» и номер канала с опорным сигналом указываются в таблице 4.

• 5.3.3.5 Используя пробник Р6158 осциллографа Tektronix DPO7254 с установленными из его комплекта наконечниками, изображенными на рисунке 12, подключить соответствующие каналы осциллографа к указанным в предупреждении контактам (на рисунке 15 для примера показаны контакты канала 10102) устройства согласования ТСКЯ.418133.256.

• 5.3.3.6 Нажать левой клавишей манипулятора «мышь» кнопку Yes в окне TestMethod.

Программа, последовательно задавая указанные в таблице 5 значения амплитуды выходного импульса длительностью 15 нс, измеряет с помощью осциллографа действительные значения фронта и спада импульса. Затем программа, последовательно задавая для соответствующей амплитуды указанные в таблице 5 значения минимальной длительности выходного импульса, измеряет с помощью осциллографа действительные значения длительности импульса.

Таблица 5 - Определение фронта, спада и минимальной длительности выходного импульса стандартного драйвера

Определение фронта (спада) импульса производится путем стандартных измерений фронта (спада) как временного интервала между уровнями импульса 0,1 и 0,9 амплитудного значения. Определение длительности импульса производится путем стандартных измерений временного интервала между фронтом и спадом импульса на уровне 0,5 амплитуды импульса.

В процессе выполнения программа выдает аналогичные вышеприведенному предупреждению сообщения о необходимости подключения каналов осциллографа к соответствующим контактам устройства согласования ТСКЯ.418133.256, после чего выводит диалоговое окно TestMethod. Подключив с использованием пробника Р6158 соответствующие каналы осциллографа к указанным в сообщении контактам устройства согласования ТСКЯ.418133.256, нажать левой клавишей манипулятора «мышь» кнопку Yes в окне TestMethod, чтобы продолжить выполнение программы поверки. Если соответствующий канал осциллографа не будет подключен к указанным контактам, программа выводит предупреждение, например, «WARNING: NO SIGNAL FROM TESTER CHANNEL - PLEASE VERIFY THAT OSCILLOSCOPE CHANNEL PROBE2 CORRECT CONNECTED TO CHANNEL 10501 ON TESTBOARD», и появляется диалоговое окно TestMethod. В приведенном в качестве примера предупреждении предлагается проверить соединение между вторым каналом осциллографа и контактами канала 105-01 устройства согласования ТСКЯ.418133.256. После корректного подключения канала осциллографа к соответствующим контактам устройства согласования ТСКЯ.418133.256, для продолжения выполнения программы поверки нажать левой клавишей манипулятора «мышь» кнопку Yes в окне TestMethod.

Результаты измерений для соответствующего канала стенда заносятся программой поверки в таблицу »TEST_FALL_RISE_TIME_AND_PULSE_WIDTH, формируемую в окне ui_report.ORG.PROD,

Фронт, спад и минимальная длительность выходного импульса стандартного драйвера должны находиться в пределах, указанных в таблице 5. В противном случае выполнение программы поверки приостанавливается с выдачей сообщения "fail" в столбце Result таблицы »TEST_FALL_RISE_TIME_AND_PULSE_WIDTH, после чего появляется диалоговое окно TestMethod. Для завершения выполнения программы нажать левой клавишей манипулятора «мышь» кнопку No.

• 5.3.3.1 Нажать правой клавишей манипулятора «мышь» на значке с изображением ^(при наведении на него указателя появляется всплывающая подсказка "Testflow") в списке Device Information вкладки Test Program Explorer окна Setup - SmarTest Eclipse Workcenter, изображенном на рисунке 3. В появившемся контекстном меню нажать на строке Load... левой клавишей манипулятора «мышь». Появится окно Select file to load, изображенное на рисунке 8. В списке файлов выбрать файл с именем Rise_fall, после чего левой клавишей манипулятора «мышь» нажать на кнопку ОК. Вновь нажать правой клавишей манипулятора «мышь» на значке с изображением В появившемся контекстном меню нажать левой клавишей манипулятора «мышь» на строке с надписью Load АП Setups. Будет произведена загрузка необходимых настроек, в процессе которой отображается окно 'Load' Action, изображенное на рисунке 9. После завершения загрузки настроек это окно исчезнет.

• 5.3.3.2 Подключить разъем GPIB осциллографа DPO7254 к соответствующему разъему шлюза Е5810В, используя интерфейсный кабель GPIB. Убедиться, что адрес порта GPIB осциллографа равен 1. Очистить окно ui_report.ORG.PROD от текста, выбрав в этом окне команду меню Options > Clear.

• 5.3.3.3 Установить на измерительный головной блок стенда устройство согласования ТСКЯ.418133.256, фрагмент которой изображен на рисунке 15.

  Канал

  10102

62  04  06 О® 10   12  14   16

01   01  05  07  09   11   13   15

0101

Контакты

GND

0302

0103

0303

о о ■ о • о а о о

о

О ■ О ООО о о

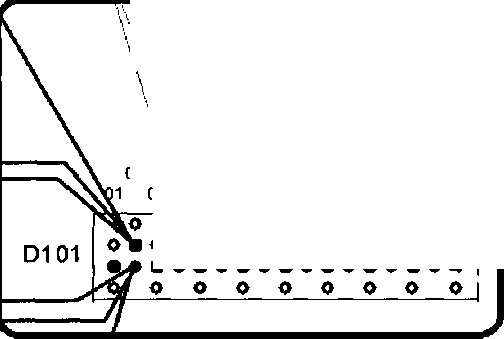

Рисунок 15 - Фрагмент устройства согласования ТСКЯ.418133.256

• 5.3.3.4 Для запуска программы поверки нажать на значке с изображением “ правой клавишей манипулятора «мышь» в окне, изображенном на рисунке 3. В появившемся контекстном меню нажать левой клавишей манипулятора «мышь» на строке с надписью Run.

Перед выполнением программы в окне ui_report.ORG.PROD выводится предупреждение «WARNING: PLEASE CONNECT OSCILLOSCOPE CHANNEL PROBES 1, 2, 3, 4 TO CHANNELS 10101, 10201, 10301, 10401 ACCORDINGLY ON TESTBOARD» и появляется диалоговое окно TestMethod.

Если соответствующий канал осциллографа не будет подключен к указанным контактам, программа выводит предупреждение, например, «WARNING: NO SIGNAL FROM TESTER CHANNEL - PLEASE VERIFY THAT OSCILLOSCOPE CHANNEL PROBE2 CORRECT CONNECTED TO CHANNEL 10501 ON TESTBOARD», и появляется диалоговое окно TestMethod. В приведенном в качестве примера предупреждении предлагается проверить соединение между вторым каналом осциллографа и контактами канала 105-01 устройства согласования ТСКЯ.418133.256. После корректного подключения канала осциллографа к соответствующим контактам устройства согласования ТСКЯ.418133.256, для продолжения выполнения программы поверки нажать левой клавишей манипулятора «мышь» кнопку Yes в окне TestMethod.

Результаты измерений для соответствующего канала стенда заносятся программой поверки в таблицу »TEST_FALL_RISE_TIME_HV, формируемую в окне ui_report.ORG.PROD,

Фронт и спад выходного импульса широкодиапазонного драйвера должны находиться в пределах, указанных в таблице 6. В противном случае выполнение программы поверки приостанавливается с выдачей сообщения "fail" в столбце Result таблицы »TEST_FALL_RISE_TIME_HV, после чего появляется диалоговое окно TestMethod. Для завершения выполнения программы нажать левой клавишей манипулятора «мышь» кнопку No.

• 5.3.5.1 Нажать правой клавишей манипулятора «мышь» на значке с изображением (при наведении на него указателя появляется всплывающая подсказка "Testflow") в списке Device Information вкладки Test Program Explorer окна Setup - SmarTest Eclipse Workcenter, изображенном на рисунке 3. В появившемся контекстном меню нажать на строке Load... левой клавишей манипулятора «мышь». Появится окно Select file to load, изображенное на рисунке 8. В списке файлов выбрать файл с именем Driver, после чего левой клавишей манипулятора «мышь» нажать на кнопку ОК. Вновь нажать правой клавишей манипулятора «мышь» на значке с изображением 2®. В появившемся контекстном меню нажать левой клавишей манипулятора «мышь» на строке с надписью Load All Setups. Будет произведена загрузка необходимых настроек, в процессе которой отображается окно 'Load' Action, изображенное на рисунке 9. После завершения загрузки настроек это окно исчезнет.

• 5.3.5.2 Установить на измерительный головной блок стенда устройство согласования ТСКЯ.418133.251. Собрать схему, изображенную на рисунке 16. Подключить разъем GPIB мультиметра Keithley 2000 к соответствующему разъему шлюза Е5810В, используя интерфейсный кабель GPIB. Убедиться, что адрес порта GPIB мультиметра равен 16. Перевести мультиметр в режим FRONT, используя кнопку Front / Rear на передней панели прибора. Очистить окно ui_report.ORG.PROD от текста, выбрав в этом окне команду меню Options > Clear.

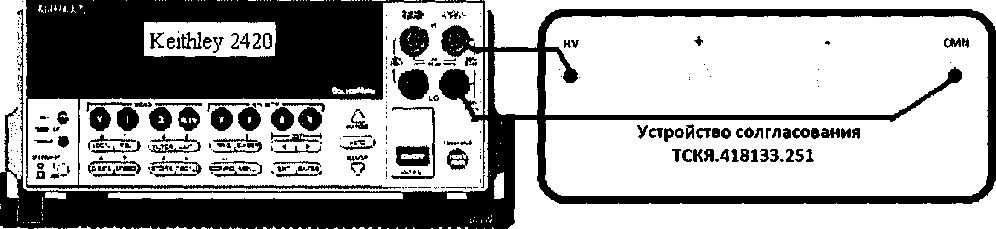

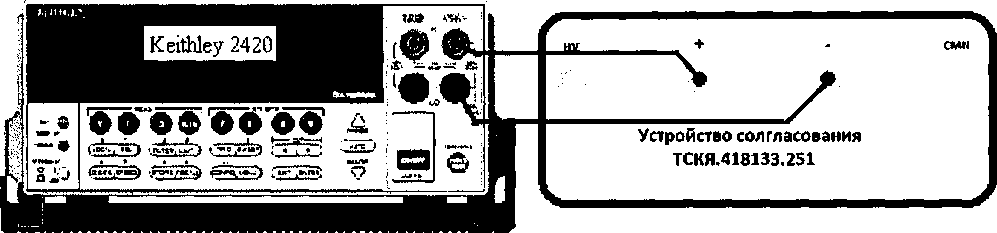

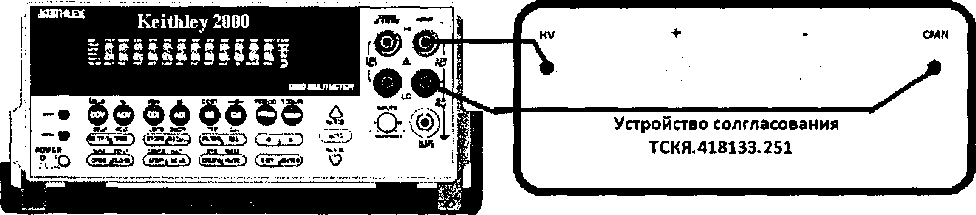

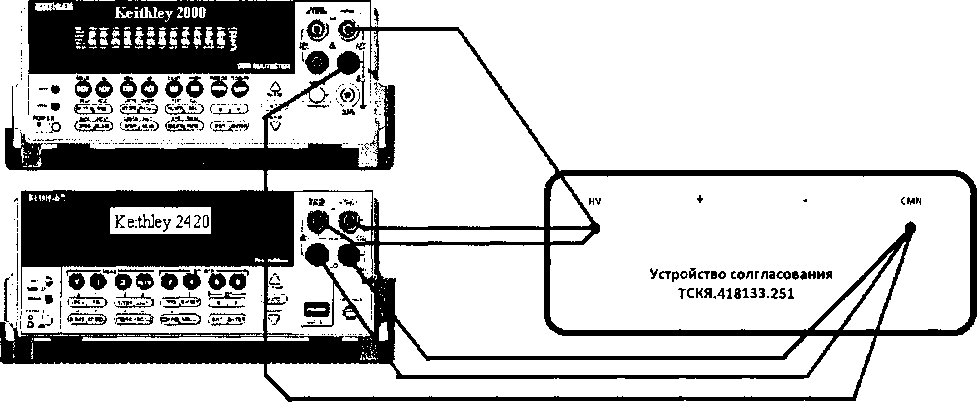

Рисунок 16 - Схема определения абсолютной погрешности воспроизведения уровней напряжения драйверами универсальных измерительных каналов стенда

• 5.3.5.3 Для запуска программы поверки нажать на значке с изображением ■ правой клавишей манипулятора «мышь» в окне, изображенном на рисунке 3. В появившемся контекстном меню нажать левой клавишей манипулятора «мышь» на строке с надписью Run.

Программа, последовательно задавая указанные в таблице 7 значения напряжения высокого и низкого уровней, воспроизводимых стандартным драйвером, измеряет с помощью мультиметра

• 5.3.4.1 Нажать правой клавишей манипулятора «мышь» на значке с изображением ^(при наведении на него указателя появляется всплывающая подсказка "Testflow") в списке Device Information вкладки Test Program Explorer окна Setup - SmarTest Eclipse Workcenter, изображенном на рисунке 3. В появившемся контекстном меню нажать на строке Load... левой клавишей манипулятора «мышь». Появится окно Select file to load, изображенное на рисунке 8. В списке файлов выбрать файл с именем Rise_fall_HV, после чего левой клавишей манипулятора «мышь» нажать на кнопку ОК. Вновь нажать правой клавишей манипулятора «мышь» на значке с изобра-жением ■ . В появившемся контекстном меню нажать левой клавишей манипулятора «мышь» на строке с надписью Load All Setups. Будет произведена загрузка необходимых настроек, в процессе которой отображается окно 'Load' Action, изображенное на рисунке 9. После завершения загрузки настроек это окно исчезнет.

• 5.3.4.2 Подключить разъем GPIB осциллографа DPO7254 к соответствующему разъему шлюза Е5810В, используя интерфейсный кабель GPIB. Убедиться, что адрес порта GPIB осциллографа равен 1. Очистить окно ui_report.ORG.PROD от текста, выбрав в этом окне команду меню Options > Clear.

• 5.3.4.3 Установить на измерительный головной блок стенда устройство согласования ТСКЯ.418133.256, фрагмент которой изображен на рисунке 15.

• 5.3.4.4 Для запуска программы поверки нажать на значке с изображением правой клавишей манипулятора «мышь» в окне, изображенном на рисунке 3. В появившемся контекстном меню нажать левой клавишей манипулятора «мышь» на строке с надписью Run.

Перед выполнением программы в окне ui_report.ORG.PROD выводится предупреждение «WARNING: PLEASE CONNECT OSCILLOSCOPE CHANNEL PROBES 1, 2, 3, 4 TO CHANNELS 10101, 10201, 10301, 10401 ACCORDINGLY ON TESTBOARD» и появляется диалоговое окно TestMethod. Используя пробник Р6158 осциллографа Tektronix DPO7254 с установленными из его комплекта наконечниками, изображенными на рисунке 12, подключить соответствующие каналы осциллографа к указанным в предупреждении контактам (на рисунке 15 для примера показаны контакты канала 10102) устройства согласования ТСКЯ.418133.256. Затем нажать левой клавишей манипулятора «мышь» кнопку Yes в окне TestMethod.

Программа, последовательно задавая указанные в таблице 6 значения амплитуды выходного импульса длительностью 500 нс, измеряет с помощью осциллографа действительные значения фронта и спада импульса. Определение фронта (спада) импульса производится путем стандартных измерений фронта (спада) как временного интервала между уровнями импульса 0,2 и 0,8 амплитудного значения.

Таблица 6 - Определение фронта и спада выходного импульса широкодиапазонного драйвера

В процессе выполнения программа выдает аналогичные вышеприведенному предупреждению сообщения о необходимости подключения каналов осциллографа к соответствующим контактам устройства согласования ТСКЯ.418133.256, после чего выводит диалоговое окно TestMethod. Подключив с использованием пробника Р6158 соответствующие каналы осциллографа к указанным в сообщении контактам устройства согласования ТСКЯ.418133.256, нажать левой клавишей манипулятора «мышь» кнопку Yes в окне TestMethod, чтобы продолжить выполнение программы поверки.

Абсолютная погрешность воспроизведения уровней напряжения широкодиапазонными драйверами должна находиться в пределах, приведенных в таблице 8. В противном случае выполнение программы поверки приостанавливается с выдачей сообщения "fail" в столбце Result таблицы »TEST_DRIVER_HV, и появляется диалоговое окно TestMethod. Для завершения выполнения программы нажать левой клавишей манипулятора «мышь» кнопку No.

• 5.3.6.1 Нажать правой клавишей манипулятора «мышь» на значке с изображением ^(при наведении на него указателя появляется всплывающая подсказка "Testflow") в списке Device Information вкладки Test Program Explorer окна Setup - SmarTest Eclipse Workcenter, изображенном на рисунке 3. В появившемся контекстном меню нажать на строке Load... левой клавишей манипулятора «мышь». Появится окно Select file to load, изображенное на рисунке 8. В списке файлов выбрать файл с именем Comp, после чего левой клавишей манипулятора «мышь» нажать на кнопку ОК. Вновь нажать правой клавишей манипулятора «мышь» на значке с изображением

В появившемся контекстном меню нажать левой клавишей манипулятора «мышь» на пункте меню Load All Setups. Будет произведена загрузка необходимых настроек, в процессе которой отображается окно ’Load' Action, изображенное на рисунке 9. После завершения загрузки настроек это окно исчезнет.

• 5.3.6.2 Установить на измерительный головной блок стенда устройство согласования ТСКЯ.418133.251. Собрать схему, изображенную на рисунке 17. Подключить разъем GPIB калибратора-мультиметра Keithley 2420 к соответствующему разъему шлюза Е5810В, используя интерфейсный кабель GPIB. Убедиться, что адрес порта GPIB мультиметра равен 24. Очистить окно ui_report.ORG.PROD от текста, выбрав в этом окне команду меню Options > Clear.

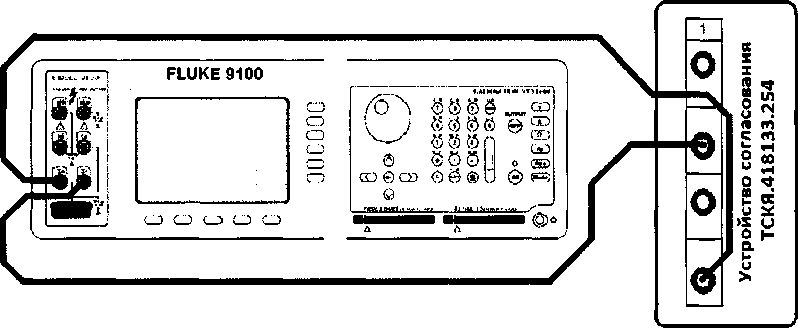

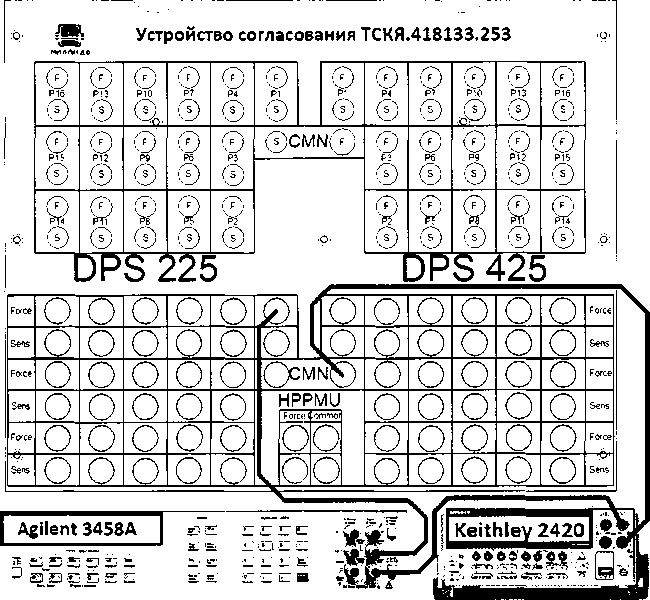

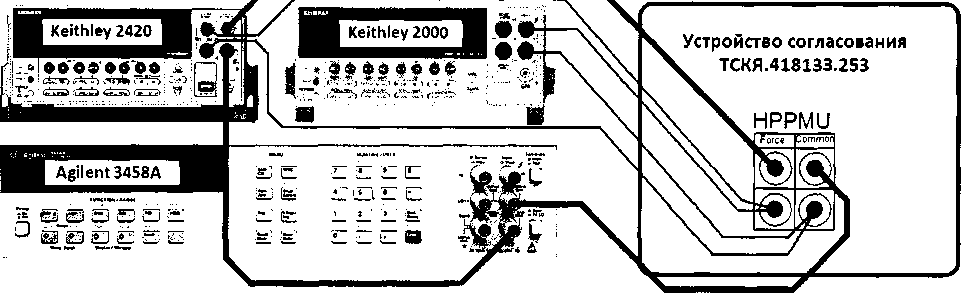

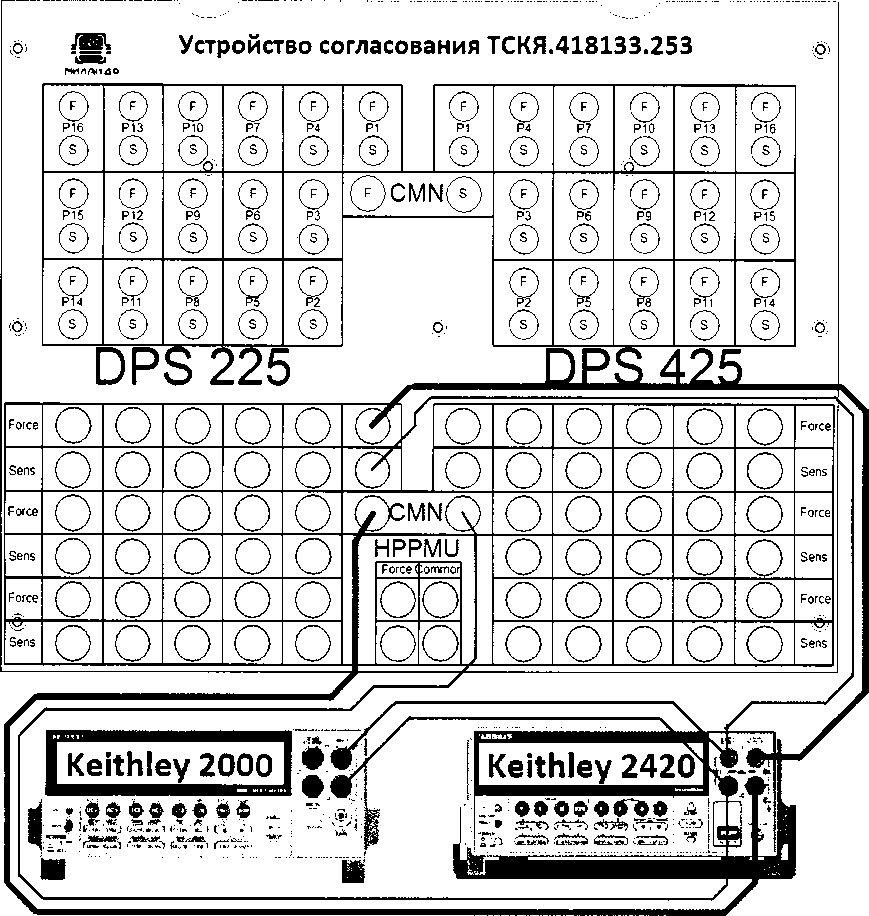

Рисунок 17 - Схема определения абсолютной погрешности измерения уровней напряжения компараторами

• 5.3.6.3 Для запуска программы поверки нажать на значке с изображением правой клавишей манипулятора «мышь» в окне, изображенном на рисунке 3. В появившемся контекстном меню нажать левой клавишей манипулятора «мышь» на строке с надписью Run.

Программа, последовательно задавая указанные в таблице 9 опорные значения уровней напряжения для стандартных компараторов высокого и низкого уровней и значения подаваемого на входы компараторов напряжения, воспроизводимого калибратором-мультиметром Keithley 2420, сравнивает компараторами опорные и входные уровни напряжения с выдачей результата контроля.

Результаты контроля для соответствующего канала стенда заносятся программой поверки в таблицу »TEST_COMPARATOR_STD, формируемую в окне ui_report.ORG.PROD.

Результаты контроля должны соответствовать результатам, приведенным в таблице 9. В противном случае абсолютная погрешность измерение уровней напряжения стандартными компараторами превышает допустимые пределы ±15 мВ, выполнение программы поверки приостанавливается с выдачей сообщения "fail" в столбце Result таблицы »TEST_COMPARATOR_STD, и появляется диалоговое окно TestMethod. Для завершения выполнения программы нажать левой клавишей манипулятора «мышь» кнопку No.

dUh/1 = Udh/dl - Uah/al,                                (2)

где Udh/dl - действительное значение высокого/низкого уровня;

Uah/al - воспроизводимое значение высокого/низкого уровня.

Результаты измерений и расчета для соответствующего канала стенда заносятся программой поверки в таблицу »TEST_DRIVER_STD, формируемую в окне ui_report.ORG.PROD.

Абсолютная погрешность воспроизведения уровней напряжения стандартными драйверами должна находиться в пределах, указанных в таблице 7. В противном случае выполнение программы поверки приостанавливается с выдачей сообщения "fail" в столбце Result таблицы »TEST_DRIVER_STD, и появляется диалоговое окно TestMethod. Для завершения выполнения программы нажать левой клавишей манипулятора «мышь» кнопку No.

Таблица 7 - Определение абсолютной погрешности воспроизведения уровней напряжения стандартным драйвером

• 5.3.5.4 Для определения погрешности воспроизведения уровней напряжения широкодиапазонным драйвером выполнить пункт 5.3.5.1, выбрав в окне Select file to load файл с именем Driver_HV.

Программа, последовательно задавая указанные в таблице 8 значения напряжения высокого и низкого уровней, воспроизводимых широкодиапазонным драйвером, измеряет с помощью мультиметра Keithley 2000 действительные значения уровней напряжения. Значения абсолютной погрешности воспроизведения высокого/низкого уровня напряжения вычисляются по формуле (2).

Таблица 8 - Определение абсолютной погрешности воспроизведения уровней напряжения

Результаты измерений и расчета для соответствующего канала стенда заносятся программой поверки в таблицу »TEST_DRIVER_HV, формируемую в окне ui_report.ORG.PROD.

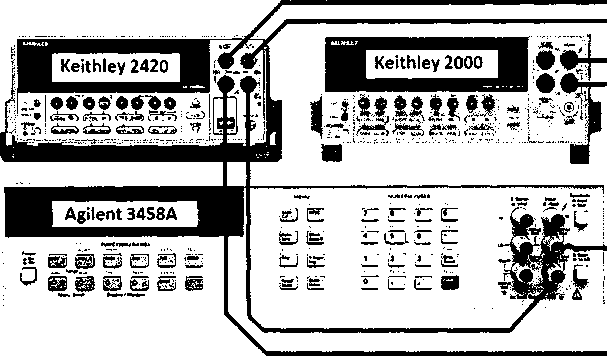

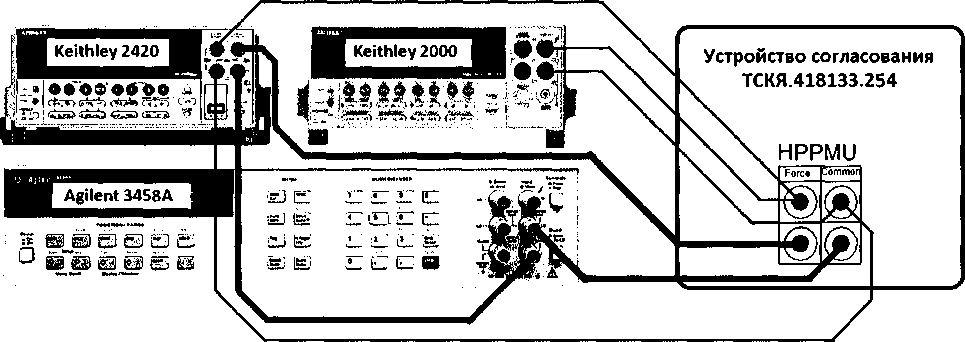

Рисунок 18 - Схема определения абсолютной погрешности измерения уровней напряжения дифференциальными компараторами

Программа, последовательно задавая указанные в таблице 11 опорные значения уровней напряжения для дифференциального компаратора (дифференциальный компаратор формируется двумя каналами стенда) высокого и низкого уровней и значения подаваемого на вход компаратора напряжения, воспроизводимого калибратором-мультиметром Keithley 2420, сравнивает компаратором опорные и входные уровни напряжения с выдачей результата контроля.

Результаты контроля для соответствующей пары каналов стенда заносятся программой поверки в таблицу »TEST_COMPARATOR_DIFF, формируемую в окне ui_report.ORG.PROD.

Результаты контроля должны соответствовать результатам, приведенным в таблице 11. В противном случае абсолютная погрешность измерения уровней напряжения дифференциальными компараторами превышает допустимые пределы ±15 мВ, выполнение программы поверки приостанавливается с выдачей сообщения "fail" в столбце Result таблицы »TEST_COMPARATOR_DIFF, и появляется диалоговое окно TestMethod. Для завершения выполнения программы нажать левой клавишей манипулятора «мышь» кнопку No в этом окне. .

Таблица 11 - Определение абсолютной погрешности измерения уровней напряжения

Выполнить пункт 5.3.6.1, выбрав в окне Select file to load файл с именем Act_Load вместо файла с именем Comp.

Программа, последовательно задавая указанные в таблице 13 значения силы тока, воспроизводимые активной нагрузкой, и подаваемые на нагрузку значения напряжения, воспроизводимые калибратором-мультиметром Keithley 2420, измеряет с помощью Keithley 2420 действительные значения силы тока, воспроизводимые активной нагрузкой. Значения абсолютной погрешности воспроизведения силы тока активной нагрузкой вычисляются программой поверки по формуле:

di = | Id | -1 la I,                                                        (3)

где Id - действительное значение силы тока;

la - воспроизводимое значение силы тока.

Результаты измерений и расчета для соответствующего канала стенда заносятся программой поверки в таблицу »TEST_ACTIVE_LOAD, формируемую в окне ui_report.ORG.PROD.

Таблица 9 - Определение абсолютной погрешности измерения напряжения компараторами

• 5.3.6.4 Для определения абсолютной погрешности измерения уровней напряжения широкодиапазонными компараторами выполнить пункт 5.3.6.1, выбрав в окне Select file to load файл с именем Comp_HV вместо файла с именем Comp.

Программа, последовательно задавая указанные в таблице 10 опорные значения уровней напряжения для широкодиапазонных компараторов высокого и низкого уровней и значения подаваемого на входы компараторов напряжения, воспроизводимого калибратором-мультиметром Keithley 2420, сравнивает компараторами опорные и входные уровни напряжения с выдачей результата контроля.

Результаты контроля для соответствующего канала стенда заносятся программой поверки в таблицу »TEST_COMPARATOR_HV, формируемую в окне ui_report.ORG.PROD,

Таблица 10 - Определение абсолютной погрешности измерения уровней напряжения широкодиапазонными компараторами

Результаты контроля должны соответствовать результатам, приведенным в таблице 10. В противном случае абсолютная погрешность измерения уровней напряжения компараторами превышает допустимые пределы ± 20 мВ и ± 50 мВ в диапазонах от 0 до 8 В и от минус 3 до 13,4 В соответственно, выполнение программы поверки приостанавливается с выдачей сообщения "fail" в столбце Result таблицы »TEST_COMPARATOR_HV и появлением окна TestMethod. Для завершения выполнения программы нажать в этом окне левой клавишей манипулятора «мышь» кнопку No. .

• 5.3.6.5 Для определения погрешности измерения уровней напряжения дифференциальными компараторами выполнить пункт 5.3.6.1, выбрав в окне Select file to load файл с именем Comp_diff вместо файла с именем Comp, и собрав схему, изображенную на рисунке 18.



  'S

  Д ТСКЯ.418133.256

  а \о о о о Ь

  OlOIOiOiOtOiblO ■ObOiOiOeOiOIOn

  Сигнальные контакты

  Контакты GND



  Рисунок 19 - Схема определения погрешности воспроизведения (измерения) напряжения и измерения (воспроизведения) силы тока источниками-измерителями PMU

<

'1                                                                                      I

„

\\ \\

02  у4\ 06  08  10  12  14 \ 16

03  0£  07  09   11   13 \l&,

• 5.3.8.5 Нажать левой клавишей манипулятора «мышь» кнопку Yes в окне TestMethod.

  	dU = Ud-Ua,	(4)
  где	Ud - действительное значение напряжения; Ua - воспроизводимое значение напряжения.
  	dl = 11а |-| Id |,	(5)
  где	1а - измеряемое значение силы тока; Id - действительное значение силы тока.
  	В процессе выполнения программа выдает аналогичные	вышеприведенному

Программа, последовательно задавая указанные в таблице 13 значения напряжения постоянного тока, воспроизводимые источниками-измерителями PMU, и силы постоянного тока для Keithley 2420, измеряет с помощью Keithley 2000 действительные значения воспроизводимого PMU напряжения, а также измеряет с помощью PMU соответствующие значения силы тока, действительные значения которого задаются Keithley 2420. Значения абсолютных погрешностей воспроизведения постоянного напряжения и измерения силы тока источниками-измерителями PMU вычисляются программой поверки по формулам (4) и (5) соответственно: предупреждению сообщения о необходимости подключения соединительных кабелей к соответствующим контактам устройства согласования ТСКЯ.418133.256, после чего выводит диалоговое окно TestMethod. Подключив кабели к указанным в сообщении контактам, продолжить выполнение программы поверки, нажав левой клавишей манипулятора «мышь» кнопку Yes в окне TestMethod. Если кабели не будут подключены к указанным контактам, программа выводит предупреждение, например, «WARNING: NO SIGNAL FROM TESTER- Please Verify that the Cable Correct Connected to Terminal D10501 on the Testboard TSKJ.418133.256», и появляется диалоговое окно TestMethod. В приведенном в качестве примера предупреждении предлагается проверить подключение соединительных кабелей к контактам канала 105-01 устройства согласования ТСКЯ.418133.256. После подключения к соответствующим контактам, продолжить выполнения программы поверки, нажав левой клавишей манипулятора «мышь» кнопку Yes в окне TestMethod.

Результаты измерений и расчета для соответствующего канала стенда заносятся программой поверки в таблицу »TEST_PMU1, формируемую в окне ui_report.ORG.PROD,

Погрешность воспроизведения напряжения и измерения силы тока источниками-измерителями PMU должна находиться в пределах, приведенных в таблице 13. В противном случае выполнение программы поверки приостанавливается с выдачей сообщения "fail" в столбце Result таблицы »TEST_PMU1, и появляется диалоговое окно TestMethod. Для завершения выполнения программы нажать в этом окне левой клавишей манипулятора «мышь» кнопку No.

Абсолютная погрешность воспроизведения силы тока активными нагрузками должна находиться в пределах, указанных в таблице 12. В противном случае выполнение программы поверки приостанавливается с выдачей сообщения "fail" в столбце Result таблицы »TEST_ACTIVE_LOAD, и появляется диалоговое окно TestMethod. Для завершения выполнения программы нажать в этом окне левой клавишей манипулятора «мышь» кнопку No..

• 5.3.8.1 Нажать правой клавишей манипулятора «мышь» на значке с изображением ^(при наведении на него указателя появляется всплывающая подсказка "Testflow") в списке Device Information вкладки Test Program Explorer окна Setup - SmarTest Eclipse Workcenter, изображенном на рисунке 3. В появившемся контекстном меню нажать на строке Load... левой клавишей манипулятора «мышь». Появится окно Select file to load, изображенное на рисунке 8. В списке файлов выбрать файл с именем PMU_1, после чего левой клавишей манипулятора «мышь» нажать на кнопку ОК. Вновь нажать правой клавишей манипулятора «мышь» на значке с изображением

В появившемся контекстном меню нажать левой клавишей манипулятора «мышь» на пункте меню Load All Setups. Будет произведена загрузка необходимых настроек, в процессе которой отображается окно 'Load' Action, изображенное на рисунке 9. После завершения загрузки настроек это окно исчезнет.

• 5.3.8.2 Установить на измерительный головной блок стенда устройство согласования ТСКЯ.418133.256. Собрать схему, изображенную на рисунке 19 (на данной схеме для примера показано подключение к каналу 10102). Подключить разъемы GPIB калибратора-мультиметра Keithley 2420 и мультиметра Keithley 2000 к соответствующему разъему шлюза Е5810В, используя интерфейсные кабели GPIB. Убедиться, что адреса портов GPIB калибратора-мультиметра и мультиметра равны 24 и 16 соответственно. Перевести мультиметр в режим FRONT, используя кнопку Front / Rear на передней панели прибора. Очистить окно ui_report.ORG.PROD от текста, выбрав в этом окне команду меню Options > Clear.

• 5.3.8.3 Для запуска программы поверки нажать на значке с изображением правой клавишей манипулятора «мышь» в окне, изображенном на рисунке 3. В появившемся контекстном меню нажать левой клавишей манипулятора «мышь» на строке с надписью Run.

Перед выполнением программы в окне ui_report.ORG.PROD выводится предупреждение «WARNING: Please Connect Cable to Terminal D10101 on the Testboard TSKJ.418133.256» и появляется диалоговое окно TestMethod.

• 5.3.8.4 Подключить соединительные кабели к контактам канала 10101 устройства согласования ТСКЯ.418133.256.

dU = Ua - Ud, где Ud - действительное значение напряжения;

Ua - измеренное значение напряжения.

Таблица 14 - Определение абсолютной погрешности воспроизведения силы тока и

измерения напряжения источниками-измерителями PMU

В процессе выполнения программа выдает аналогичные указанным в пункте 5.3.8.1 предупреждения о необходимости подключения соединительных кабелей к соответствующим контактам устройства согласования ТСКЯ.418133.256, после чего выводит диалоговое окно TestMethod. Подключив кабели к указанным в сообщении контактам, продолжить выполнение программы поверки, нажав левой клавишей манипулятора «мышь» кнопку Yes в окне TestMethod. Если кабели не будут подключены к указанным контактам, программа выводит предупреждение, например, «WARNING: NO SIGNAL FROM TESTER- Please Verify that the Cable Correct Connected to Terminal D10501 on the Testboard TSKJ.418133.256», и появляется диалоговое окно TestMethod. В приведенном в качестве примера предупреждении предлагается проверить подключение соединительных кабелей к контактам канала 105-01 устройства согласования ТСКЯ.418133.256. После

измерения силы тока источниками-измерителями PMU

Выполнить пункт 5.3.8.1, выбрав в окне Select file to load файл с именем PMU_2 вместо файла с именем PMU_1.

Программа, последовательно задавая указанные в таблице 14 значения силы постоянного тока, воспроизводимые источником-измерителем PMU, и значения напряжения для Keithley 2420, измеряет с помощью Keithley 2420 действительные значения воспроизводимого PMU тока, а также измеряет с помощью PMU соответствующие значения напряжения, действительные значения которого измеряются Keithley 2000.

Значения абсолютных погрешностей воспроизведения силы тока и измерения напряжения источниками-измерителями PMU вычисляются программой поверки по формулам (6) и (7) соответственно:

di = | Id | - | la I,                                                            (6)

где la - воспроизводимое значение силы тока;

Id - измеренное значение силы тока.

Программа, последовательно задавая указанные в таблице 15 значения напряжения постоянного тока, воспроизводимые Keithley 2420, измеряет с помощью АЦП BADC значения соответствующих напряжения, действительные значения которых измеряет Keithley 2000 . Значения абсолютных погрешностей измерения постоянного напряжения АЦП BADC вычисляются программой поверки по формуле (8):

dU = Ua-Ud,                                   (8)

где Ud - действительное значение напряжения;

Ua - измеренное значение напряжения.

Результаты измерений и расчета абсолютной погрешности измерения напряжения АЦП BADC в стандартном режиме для соответствующего канала стенда заносятся программой поверки в таблицу »TEST_BADC1, формируемую в окне ui_report.ORG.PROD. Записать в таблицу 15 полученные результаты.

Таблица 15 - Определение абсолютной погрешности измерения напряжения АЦП BADC в стандартном режиме

Абсолютная погрешность измерения напряжения АЦП BADC в стандартном режиме должна находиться в пределах, приведенных в таблице 15. В противном случае выполнение программы поверки приостанавливается с выдачей сообщения "fail" в столбце Result таблицы »TEST_BADC1, и появляется диалоговое окно TestMethod. Для завершения выполнения программы нажать в этом окне левой клавишей манипулятора «мышь» кнопку No..

5.3.10.4Для определения абсолютной погрешности измерения уровней АЦП BADC в широкодиапазонном режиме выполнить пункт 5.3.10.1, выбрав в окне Select file to load файл с именем BADC_2 вместо файла с именем ВADC1.

Программа, последовательно задавая указанные в таблице 16 значения напряжения постоянного тока, воспроизводимые Keithley 2420, измеряет с помощью АЦП BADC значения соответствующих напряжения, действительные значения которых измеряет Keithley 2000 . Значения абсолютных погрешностей измерения постоянного напряжения АЦП BADC вычисляются программой поверки по формуле (8).

Результаты измерений и расчета абсолютной погрешности измерения напряжения АЦП BADC в широкодиапазонном режиме для соответствующего канала стенда заносятся программой поверки в таблицу »TEST_BADC2, формируемую в окне ui_report.ORG.PROD,

Абсолютная погрешность измерения напряжения АЦП BADC в широкодиапазонном режиме должна находиться в пределах, приведенных в таблице 16. В противном случае выполнение программы поверки приостанавливается с выдачей сообщения "fail" в столбце Result таблицы »TEST_BADC2, и появляется диалоговое окно TestMethod. Для завершения выполнения программы нажать в этом окне левой клавишей манипулятора «мышь» кнопку No.

Результаты измерений и расчета абсолютной погрешности воспроизведения напряжения и измерения силы тока источниками-измерителями PMU для соответствующего канала стенда заносятся программой поверки в таблицу »TEST_PMU2, формируемую в окне ui_report.ORG.PROD.

Погрешность воспроизведения силы постоянного тока и измерения напряжения источниками-измерителями PMU должна находиться в пределах, приведенных в таблице 14. В противном случае выполнение программы поверки приостанавливается с выдачей сообщения "fail" в столбце Result таблицы »TEST_PMU2, и появляется диалоговое окно TestMethod. Для завершения выполнения программы нажать в этом окне левой клавишей манипулятора «мышь» кнопку No..

• 5.3.10.1 Нажать правой клавишей манипулятора «мышь» на значке с изображением ^(при наведении на него указателя появляется всплывающая подсказка "Testflow") в списке Device Information вкладки Test Program Explorer окна Setup - SmarTest Eclipse Workcenter, изображенном на рисунке 3. В появившемся контекстном меню нажать на строке Load... левой клавишей манипулятора «мышь». Появится окно Select file to load, изображенное на рисунке 8. В списке файлов выбрать файл с именем BADC_1, после чего левой клавишей манипулятора «мышь» нажать на кнопку ОК. Вновь нажать правой клавишей манипулятора «мышь» на значке с изображением В появившемся контекстном меню нажать левой клавишей манипулятора «мышь» на пункте меню Load All Setups. Будет произведена загрузка необходимых настроек, в процессе которой отображается окно 'Load' Action, изображенное на рисунке 9. После завершения загрузки настроек это окно исчезнет.

• 5.3.10.2 Установить на измерительный головной блок стенда устройство согласования ТСКЯ.418133.251. Собрать схему, изображенную на рисунке 20. Подключить разъемы GPIB калибратора-мультиметра Keithley 2420 и мультиметра Keithley 2000 к соответствующему разъему шлюза Е5810В, используя интерфейсные кабели GPIB. Убедиться, что адреса портов GPIB калибратора-мультиметра и мультиметра равны 24 и 16 соответственно. Перевести мультиметр в режим FRONT, используя кнопку Front / Rear на передней панели прибора. Очистить окно ui_report.ORG.PROD от текста, выбрав в этом окне команду меню Options > Clear.



Рисунок 20 - Схема определения погрешности измерения уровней напряжения АЦП BADC

• 5.3.10.3 Для запуска программы поверки нажать на значке с изображением ■ правой клавишей манипулятора «мышь» в окне, изображенном на рисунке 3. В появившемся контекстном меню нажать левой клавишей манипулятора «мышь» на строке с надписью Run.



  Рисунок 21 - Схема определения погрешности воспроизведения (измерения) напряжения и измерения (воспроизведения) силы тока HPPMU при подключении через плату PS1600



  'Устройство согласования

  \\ ТСКЯ.418133.2Й

  Сигнальные контакты Контакты GND

Программа, последовательно задавая указанные в таблице 17 значения напряжения для HPPMU и силы постоянного тока для калибратора-мультиметра Keithley 2420, измеряет с помощью мультиметра Keithley 2000 действительные значения напряжения, воспроизводимого HPPMU, а также с помощью HPPMU измеряет значения силы тока, действительные значения которого измеряет мультиметр Agilent 345 8А. Значения абсолютных погрешностей воспроизведения напряжения и измерения силы постоянного тока высокоточными источниками-измерителями HPPMU вычисляются программой поверки по формулам (9) и (10) соответственно.

предупреждению сообщения о необходимости подключения соединительных кабелей к контактам канала 10901 устройства согласования ТСКЯ.418133.256, после чего выводит диалоговое окно TestMethod. Подключив кабели к указанным в сообщении контактам, продолжить выполнение программы поверки, нажав левой клавишей манипулятора «мышь» кнопку Yes в окне TestMethod.

Результаты измерений и расчета для соответствующего HPPMU стенда заносятся программой поверки в таблицу »TEST_HPPMU1, формируемую в окне ui_report.ORG.PROD.

Погрешности воспроизведения напряжения и измерения силы тока прецизионными источниками-измерителями HPPMU при подключении через плату PS1600 должны находиться в пределах, приведенных в таблице 17. В противном случае выполнение программы поверки приостанавливается с выдачей сообщения "fail" в столбце Result таблицы »TEST_ HPPMU1, и появляется диалоговое окно TestMethod. Для завершения выполнения программы нажать в этом окне левой клавишей манипулятора «мышь» кнопку No.

• 5.3.11.1 Нажать правой клавишей манипулятора «мышь» на значке с изображением ^(при наведении на него указателя появляется всплывающая подсказка "Testflow") в списке Device Information вкладки Test Program Explorer окна Setup - SmarTest Eclipse Workcenter, изображенном на рисунке 3. В появившемся контекстном меню нажать на строке Load... левой клавишей манипулятора «мышь». Появится окно Select file to load, изображенное на рисунке 8. В списке файлов выбрать файл с именем HPPMU_1, после чего левой клавишей манипулятора «мышь» нажать на кнопку ОК. Вновь нажать правой клавишей манипулятора «мышь» на значке с изображением 2^й. В появившемся контекстном меню нажать левой клавишей манипулятора «мышь» на пункте меню Load All Setups. Будет произведена загрузка необходимых настроек, в процессе которой отображается окно 'Load' Action, изображенное на рисунке 9. После завершения загрузки настроек это окно исчезнет.

• 5.3.11.2 Установить на измерительный головной блок стенда устройство согласования ТСКЯ.418133.256. Собрать схему, изображенную на рисунке 21. Подключить разъемы GPIB калибратора-мультиметра Keithley 2420, мультиметра Agilent 3458А и мультиметра Keithley 2000 к соответствующему разъему шлюза Е5810В, используя интерфейсные кабели GPIB. Убедиться, что адреса портов GPIB калибратора-мультиметра Keithley 2420, мультиметра Agilent 3458А и мультиметра Keithley 2000 равны 24, 22 и 16 соответственно.

• 5.3.11.3 Перевести мультиметр Agilent 3458А и мультиметр Keithley 2000 в режим FRONT, используя кнопку Front / Rear на передней панели прибора. Нажав кнопку Guard мультиметра Agilent 3458А, зафиксировать ее в положение То LO. Очистить окно ui_report.ORG.PROD от текста, выбрав команду меню Options > Clear.

• 5.3.11.4 Для запуска программы поверки нажать на значке с изображением правой клавишей манипулятора «мышь» в окне, изображенном на рисунке 3. В появившемся контекстном меню нажать левой клавишей манипулятора «мышь» на строке с надписью Run.

• 5.3.11.5  Перед выполнением программы в окне ui_report.ORG.PROD выводится предупреждение «WARNING: Please Connect Cable to Terminal D10101 on the Testboard TSKJ.418133.256» и появляется диалоговое окно TestMethod. Подключить соединительные кабели к контактам канала 10101 устройства согласования ТСКЯ.418133.256. Затем нажать левой клавишей манипулятора «мышь» кнопку Yes в окне TestMethod.

к соответствующему разъему шлюза Е5810В, используя интерфейсные кабели GPIB. Убедиться, что адреса портов GPIB калибратора-мультиметра Keithley 2420, мультиметра Agilent 3458А и мультиметра Keithley 2000 равны 24, 22 и 16 соответственно. Перевести мультиметр Agilent 3458А и мультиметр Keithley 2000 в режим FRONT, используя кнопку Front / Rear на передней панели прибора. Нажав кнопку Guard мультиметра Agilent 3458А, зафиксировать ее в положение То LO. Очистить окно ui_report.ORG.PROD от текста, выбрав команду меню Options > Clear.

5.3.11.8 Для запуска программы поверки нажать на значке с изображением правой клавишей манипулятора «мышь» в окне, изображенном на рисунке 3. В появившемся контекстном меню нажать левой клавишей манипулятора «мышь» на строке с надписью Run.

Перед выполнением программы в окне ui_report.ORG.PROD выводится предупреждение «WARNING: Please Connect Cable to Terminal HPPMU on the Testboard TSKJ.418133.254» и появляется диалоговое окно TestMethod. Убедитесь в подключении соединительных кабелей к контактам разъема HPPMU устройства согласования ТСКЯ.418133.254. Затем нажать левой клавишей манипулятора «мышь» кнопку Yes в окне TestMethod.

Программа, последовательно задавая указанные в таблице 18 значения напряжения для HPPMU и силы постоянного тока для калибратора-мультиметра Keithley 2420, измеряет с помощью мультиметра Keithley 2000 действительные значения напряжения, воспроизводимого HPPMU, а также с помощью HPPMU измеряет значения силы тока, действительные значения которого измеряет мультиметр Agilent 345 8А.

Рисунок 22 - Схема определения погрешности воспроизведения (измерения) напряжения и измерения (воспроизведения) силы тока HPPMU при подключении через разъем UTILITY pogo block

Значения абсолютных погрешностей воспроизведения напряжения и измерения силы постоянного тока высокоточными источниками-измерителями HPPMU вычисляются программой поверки по формулам (9) и (10) соответственно

Программа в процессе выполнения выдает аналогичное вышеприведенному предупреждению сообщения о необходимости подключения соединительных кабелей к контактам разъема HPPMU устройства согласования ТСКЯ.418133.253, после чего выводит диалоговое окно TestMethod. Установив устройство согласования ТСКЯ.418133.253 вместо ТСКЯ.418133.254, собрать схему, изображенную на рисунке 23. Подключив кабели, продолжить выполнение программы поверки, нажав левой клавишей манипулятора «мышь» кнопку Yes в окне TestMethod.

Результаты измерений и расчета для соответствующего HPPMU заносятся программой поверки в таблицу »TEST_HPPMUl_util, формируемую в окне ui_report.ORG.PROD,

Погрешности воспроизведения напряжения и измерения силы тока прецизионными источниками-измерителями HPPMU при подключении через разъем UTILITY pogo block должны находиться в пределах, приведенных в таблице 18. В противном случае выполнение программы поверки приостанавливается с выдачей сообщения "fail" в столбце Result таблицы »TEST_HPPMUl_util, и появляется диалоговое окно TestMethod. Для завершения выполнения программы нажать в этом окне левой клавишей манипулятора «мышь» кнопку No.

ния силы тока HPPMU при подключении через плату PS1600

• 5.3.11.6 Для определения погрешности воспроизведения напряжения и измерения силы тока HPPMU через разъем UTILITY pogo block нажать правой клавишей манипулятора «мышь» на значке с изображением “ (при наведении на него указателя появляется всплывающая подсказка "Testflow") в списке Device Information вкладки Test Program Explorer окна Setup - SmarTest Eclipse Workcenter, изображенном на рисунке 3. В появившемся контекстном меню нажать на строке Load... левой клавишей манипулятора «мышь». Появится окно Select file to load, изображенное на рисунке 8. В списке файлов выбрать файл с именем HPPMU_l_util, после чего левой клавишей манипулятора «мышь» нажать на кнопку ОК. Вновь нажать правой клавишей манипулятора «мышь» на значке с изображением В появившемся контекстном меню нажать левой клавишей манипулятора «мышь» на пункте меню Load All Setups. Будет произведена загрузка необходимых настроек, в процессе которой отображается окно 'Load’ Action, изображенное на рисунке 9. После завершения загрузки настроек это окно исчезнет.

• 5.3.11.7 Установить на измерительный головной блок стенда устройство согласования ТСКЯ.418133.254. Собрать схему, изображенную на рисунке 22. Подключить разъемы GPIB калибратора-мультиметра Keithley 2420, мультиметра Agilent 3458А и мультиметра Keithley 2000

• 5.3.12.1 Для определения погрешности воспроизведения силы тока и измерения напряжения прецизионным источником-измерителем HPPMU при подключении через плату PS1600 выполнить пункт 5.3.11.1, выбрав в окне Select file to load файл с именем TEST_HPPMU2 вместо файла с именем TEST_HPPMU1.

• 5.3.12.2  Перед выполнением программы в окне ui_report.ORG.PROD выводится предупреждение «WARNING: Please Connect Cable to Terminal D10101 on the Testboard TSKJ.418133.256» и появляется диалоговое окно TestMethod. Подключить соединительные кабели к контактам канала 10101 устройства согласования ТСКЯ.418133.256. Затем нажать левой клавишей манипулятора «мышь» кнопку Yes в окне TestMethod.

Программа, последовательно задавая указанные в таблице 19 значения силы тока для HPPMU и напряжения для калибратора-мультиметра Keithley 2420, измеряет с помощью Agilent 3458А действительные значения силы тока, воспроизводимого HPPMU, а также с помощью HPPMU измеряет значения напряжения, действительные значения которого измеряет мультиметр Keithley 2000. Значения абсолютных погрешностей воспроизведения силы тока и измерения постоянного напряжения высокоточными источниками-измерителями HPPMU вычисляются программой поверки по формулам (11) и (12) соответственно.

предупреждению сообщения о необходимости подключения соединительных кабелей к контактам канала 10901 устройства согласования ТСКЯ.418133.256, после чего выводит диалоговое окно TestMethod. Подключив кабели к указанным в сообщении контактам, продолжить выполнение программы поверки, нажав левой клавишей манипулятора «мышь» кнопку Yes в окне TestMethod.

Результаты измерений и расчета для соответствующего канала стенда заносятся программой поверки в таблицу »TEST_HPPMU2, формируемую в окне ui_report.ORG.PROD.

Погрешности воспроизведения силы тока и измерения постоянного напряжения прецизионными источниками-измерителями HPPMU при подключении через плату PS1600 должны находиться в пределах, приведенных в таблице 19. В противном случае выполнение программы поверки приостанавливается с выдачей сообщения "fail" в столбце Result таблицы »TEST_HPPMU2, и появляется диалоговое окно TestMethod. Для завершения выполнения программы нажать в этом окне левой клавишей манипулятора «мышь» кнопку No..

• 5.3.12.3 Для определения погрешности воспроизведения силы тока и измерения напряжения прецизионным источником-измерителем HPPMU при подключении через разъем UTILITY pogo block выполнить пункт 5.3.11.3, выбрав в окне Select file to load файл с именем TEST_HPPMU2_util вместо файла с именем TEST_HPPMUl_util.

Перед выполнением программы в окне ui_report.ORG.PROD выводится предупреждение «WARNING: Please Connect Cable to Terminal HPPMU on the Testboard TSKJ.418133.254» и появляется диалоговое окно TestMethod. Убедитесь в подключении соединительных кабелей к контактам разъема HPPMU устройства согласования ТСКЯ.418133.254. Затем нажать левой клавишей манипулятора «мышь» кнопку Yes в окне TestMethod.

Программа, последовательно задавая указанные в таблице 20 значения силы тока для HPPMU и напряжения для калибратора-мультиметра Keithley 2420, измеряет с помощью Agilent 3458А действительные значения силы тока, воспроизводимого HPPMU, а также с помощью HPPMU измеряет значения напряжения, действительные значения которого измеряет мультиметр Keithley 2000. Значения абсолютных погрешностей воспроизведения силы тока и измерения

Рисунок 23 - Схема определения погрешности воспроизведения (измерения) напряжения и измерения (воспроизведения) силы тока HPPMU при подключении через разъем UTILITY pogo block

Таблица 18 - Определение абсолютной погрешности воспроизведения напряжения и измерения силы тока HPPMU при подключении через разъем UTILITY pogo block

ния напряжения HPPMU при подключении через разъем UTILITY pogo block

Результаты измерений и расчета для соответствующего HPPMU стенда заносятся программой поверки в таблицу »TEST_HPPMU2_util, формируемую в окне ui_report.ORG.PROD,

Погрешности воспроизведения силы тока и измерения постоянного напряжения прецизионными источниками-измерителями HPPMU при подключении через разъем UTILITY pogo block должны находиться в пределах, приведенных в таблице 20. В противном случае выполнение программы поверки приостанавливается с выдачей сообщения "fail" в столбце Result таблицы »TEST_ HPPMU2_util, и появляется диалоговое окно TestMethod. Для завершения выполнения программы нажать в этом окне левой клавишей манипулятора «мышь» кнопку No..

600

PS

Таблица 19 - Определение абсолютной погрешности воспроизведения силы тока и эения напряжения HPPMU при подключении

Программа в процессе выполнения выдает аналогичное вышеприведенному предупреждению сообщения о необходимости подключения соединительных кабелей к контактам разъема HPPMU устройства согласования ТСКЯ.418133.253, после чего выводит диалоговое окно TestMethod.

Установив устройство согласования ТСКЯ.418133.253 вместо ТСКЯ.418133.254, собрать схему, изображенную на рисунке 23. Подключив кабели к указанным в сообщении контактам, после чего продолжить выполнение программы поверки, нажав левой клавишей манипулятора «мышь» кнопку Yes в окне TestMethod.

dU = Ud-Ua, где Ud - действительное значение напряжения;

Ua - значение напряжения, воспроизводимое источником питания.

Таблица 21 - Определение абсолютной погрешности воспроизведения напряжения источни-ками питания MS DPS в 4-х канальном режиме

В процессе выполнения программа выдает аналогичные вышеприведенному предупреждению сообщения о необходимости подключения соединительных кабелей к соответствующим контактам устройства согласования ТСКЯ.418133.254, после чего выводит диалоговое окно TestMethod. Подключив кабели к указанным в сообщении контактам, продолжить выполнение программы поверки, нажав левой клавишей манипулятора «мышь» кнопку Yes в окне TestMethod.

Результаты измерений и расчета для соответствующего канала источника MS DPS заносятся программой поверки в таблицу »TEST_MSDPS4_V, формируемую в окне ui_report.ORG.PROD.

Погрешности воспроизведения напряжения источником питания MS DPS в четырехканальном режиме должны находиться в пределах, приведенных в таблице 21. В противном случае выполнение программы поверки приостанавливается с выдачей сообщения "fail" в столбце Result таблицы »TEST_MSDPS4_V, и появляется диалоговое окно TestMethod. Для завершения выполнения программы нажать в этом окне левой клавишей манипулятора «мышь» кнопку No. .

• 5.3.13.4 Для определения погрешности воспроизведения напряжения источником питания MS DPS в восьмиканальном режиме выполнить пункт 5.3.13.1, выбрав в окне Select file to load файл с именем MSDPS8_V вместо файла с именем MSDPS4_V.

Программа, последовательно задавая указанные в таблице 22 значения напряжения для соответствующего канала источника питания MS DPS и силы тока для Keithley 2651 А, измеряет с помощью Keithley 2000 действительные значения напряжения, воспроизводимого каналами MS DPS.

• 5.3.13.1 Для определения погрешности воспроизведения напряжения источником питания MS DPS в четырехканальном режиме нажать правой клавишей манипулятора «мышь» на значке с изображением (при наведении на него указателя появляется всплывающая подсказка "Testflow") в списке Device Information вкладки Test Program Explorer окна Setup - SmarTest Eclipse Workcenter, изображенном на рисунке 3. В появившемся контекстном меню нажать на строке Load... левой клавишей манипулятора «мышь». Появится окно Select file to load, изображенное на рисунке 8. В списке файлов выбрать файл с именем MSDPS4_V, после чего левой клавишей манипулятора «мышь» нажать на кнопку ОК. Вновь нажать правой клавишей манипулятора «мышь» на значке с изображением В появившемся контекстном меню нажать левой клавишей манипулятора «мышь» на пункте меню Load All Setups. Будет произведена загрузка необходимых настроек, в процессе которой отображается окно 'Load' Action, изображенное на рисунке 9. После завершения загрузки настроек это окно исчезнет.

• 5.3.13.2 Установить на измерительный головной блок стенда устройство согласования ТСКЯ.418133.254. Собрать схему, изображенную на рисунке 24. Подключить разъемы GPIB калибратора-измерителя Keithley 2651 и мультиметра Keithley 2000 к соответствующему разъему шлюза Е5810В, используя интерфейсные кабели GPIB. Убедиться, что адреса портов GPIB калибратора-измерителя Keithley 2651 и мультиметра Keithley 2000 равны 26 и 16 соответственно. Перевести мультиметр Keithley 2000 в режим FRONT, используя кнопку Front / Rear на передней панели прибора. Очистить окно ui_report.ORG.PROD от текста, выбрав команду меню Options > Clear.

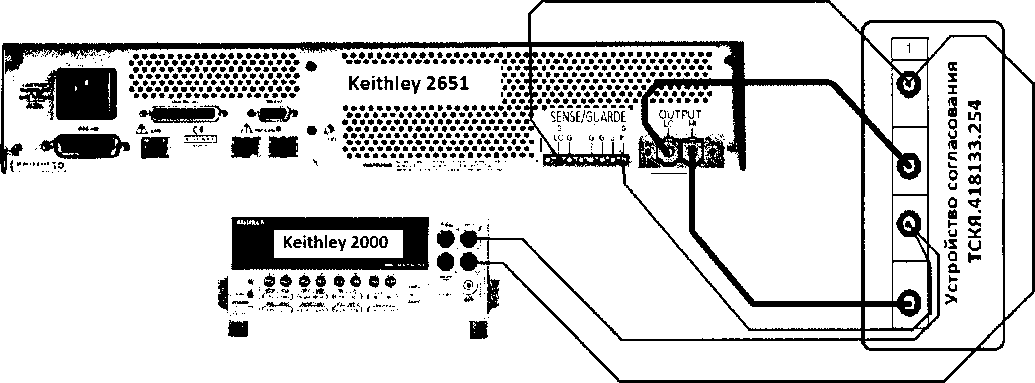

Рисунок 24 - Схема определения абсолютной погрешности воспроизведения напряжения источником питания MS DPS

• 5.3.13.3 Для запуска программы поверки нажать на значке с изображением ■ правой клавишей манипулятора «мышь» в окне, изображенном на рисунке 3. В появившемся контекстном меню нажать левой клавишей манипулятора «мышь» на строке с надписью Run.

Перед выполнением программы в окне ui_report.ORG.PROD выводится предупреждение «WARNING: Please Connect Cable to Terminal 1 on the Testboard TSKJ.418133.254» и появляется диалоговое окно TestMethod. Убедиться в подключении соединительных кабелей к контактам канала 1 устройства согласования ТСКЯ.418133.254. Затем нажать левой клавишей манипулятора «мышь» кнопку Yes в окне TestMethod.

Программа, последовательно задавая указанные в таблице 21 значения напряжения для соответствующего канала источника питания MS DPS и силы тока для Keithley 2651 А, измеряет с помощью Keithley 2000 действительные значения напряжения, воспроизводимого MS DPS. Значения абсолютной погрешности воспроизведения напряжения источниками питания MSDPS стенда вычисляются программой поверки по формуле (13):

вой клавишей манипулятора «мышь» на пункте меню Load All Setups. Будет произведена загрузка необходимых настроек, в процессе которой отображается окно 'Load' Action, изображенное на рисунке 9. После завершения загрузки настроек это окно исчезнет.

• 5.3.14.2 Установить на измерительный головной блок стенда устройство согласования ТСКЯ.418133.254. Собрать схему, изображенную на рисунке 25. Подключить разъем GPIB калибратора-мультиметра Keithley 2420 к соответствующему разъему шлюза Е5810В, используя интерфейсный кабель GPIB. Убедиться, что адрес порта GPIB калибратора-мультиметра равен 24. Очистить окно ui_report.ORG.PROD от текста, выбрав команду меню Options > Clear.



Рисунок 25 - Схема определения абсолютной погрешности измерения силы тока источником питания MS DPS на пределах 10 мкА, 100 мкА, 1 и 10 мА

Для запуска программы поверки нажать на значке с изображением правой клавишей манипулятора «мышь» в окне, изображенном на рисунке 3. В появившемся контекстном меню нажать левой клавишей манипулятора «мышь» на строке с надписью Run.

Перед выполнением программы в окне ui_report.ORG.PROD выводится предупреждение «WARNING: Please Connect Cable to Terminal 1 on the Testboard TSKJ.418133.254» и появляется диалоговое окно TestMethod. Убедиться в подключении соединительных кабелей к контактам канала 1 устройства согласования ТСКЯ.418133.254. Затем нажать левой клавишей манипулятора «мышь» кнопку Yes в окне TestMethod.

• 5.3.14.3 Программа, последовательно задавая указанные в таблице 23 значения напряжения для соответствующего канала источника MS DPS, измеряет с помощью MS DPS значения силы тока, действительные значения которых воспроизводит Keithley 2420. Значения абсолютной погрешности измерения силы тока источником питания MS DPS вычисляются программой поверки по формуле (14):

di = 11а | -1 Id |,                                                        (14)

где 1а - измеряемое значение силы тока;

Id - действительное значение силы тока.

В процессе выполнения программа выдает аналогичные вышеприведенному в пункте 5.3.14.1 предупреждению сообщения о необходимости подключения соединительных кабелей к соответствующим контактам устройства согласования ТСКЯ.418133.254, после чего выводит диалоговое окно TestMethod. Подключив кабели к указанным в сообщении контактам, продолжить выполнение программы поверки, нажав левой клавишей манипулятора «мышь» кнопку Yes в окне TestMethod.

Результаты измерений и расчета для соответствующего канала источника MS DPS заносятся программой поверки в таблицу »TEST_MSDPS4_I_1, формируемую в окне ui_report.ORG.PROD.

Погрешности измерения силы тока источником питания MS DPS в четырехканальном режиме должны находиться в пределах, приведенных в таблице 23. В противном случае выполнение программы поверки приостанавливается с выдачей сообщения "fail" в столбце Result таблицы »TEST_MSDPS4_I_1, и появляется диалоговое окно TestMethod. Для завершения выполнения программы нажать в этом окне левой клавишей манипулятора «мышь» кнопку No.

стр. 40 из 50 |

Таблица 22 - Определение абсолютной погрешности воспроизведения напряжения источни-

ками питания MS DPS в 8-и канальном режиме

В процессе выполнения программа выдает аналогичные вышеприведенному в пункте 5.3.13.1 предупреждению сообщения о необходимости подключения соединительных кабелей к соответствующим контактам устройства согласования ТСКЯ.418133.254, после чего выводит диалоговое окно TestMethod. Подключив кабели к указанным в сообщении контактам, продолжить выполнение программы поверки, нажав левой клавишей манипулятора «мышь» кнопку Yes в окне TestMethod.

Результаты измерений и расчета для соответствующего канала источника MS DPS заносятся программой поверки в таблицу »TEST MSDPS8 V, формируемую в окне ui_report.ORG.PROD.

Погрешности воспроизведения напряжения источником питания MS DPS в восьмиканальном режиме должны находиться в пределах, приведенных в таблице 22. В противном случае выполнение программы поверки приостанавливается с выдачей сообщения "fail" в столбце Result таблицы »TEST_MSDPS8_V, и появляется диалоговое окно TestMethod. Для завершения выполнения программы нажать в этом окне левой клавишей манипулятора «мышь» кнопку No. .

• 5.3.14.1 Для определения погрешности измерения силы тока источником питания MS DPS в четырехканальном режиме на пределах 100 мкА, 1 и 10 мА нажать правой клавишей манипулятора «мышь» на значке с изображением ^(при наведении на него указателя появляется всплывающая подсказка "Testflow") в списке Device Information вкладки Test Program Explorer окна Setup - SmarTest Eclipse Workcenter, изображенном на рисунке 3. В появившемся контекстном меню нажать на строке Load... левой клавишей манипулятора «мышь». Появится окно Select file to load, изображенное на рисунке 8. В списке файлов выбрать файл с именем MSDPS4_I_1, после чего левой клавишей манипулятора «мышь» нажать на кнопку ОК. Вновь нажать правой клавишей манипулятора «мышь» на значке с изображением В появившемся контекстном меню нажать ле-

Результаты измерений и расчета для соответствующего канала MS DPS заносятся программой поверки в таблицу »TEST_MSDPS8_I_1, формируемую в окне ui_report.ORG.PROD.

Погрешности измерения силы тока источником питания MS DPS в восьмиканальном режиме должны находиться в пределах, приведенных в таблице 24. В противном случае выполнение программы поверки приостанавливается с выдачей сообщения "fail" в столбце Result таблицы »TEST_MSDPS8_I_1, и появляется диалоговое окно TestMethod. Для завершения выполнения программы нажать в этом окне левой клавишей манипулятора «мышь» кнопку No..

• 5.3.14.5 Для определения погрешности измерения силы тока источником питания MSDPS в четырехканальном режиме на пределах 0,3 и 8 А нажать правой клавишей манипулятора «мышь» на значке с изображением ^(при наведении на него указателя появляется всплывающая подсказка "Testflow") в списке Device Information вкладки Test Program Explorer окна Setup - SmarTest Eclipse Workcenter, изображенном на рисунке 3. В появившемся контекстном меню нажать на строке Load... левой клавишей манипулятора «мышь». Появится окно Select file to load, изображенное на рисунке 8. В списке файлов выбрать файл с именем MSDPS4_I_2, после чего левой клавишей манипулятора «мышь» нажать на кнопку ОК. Вновь нажать правой клавишей манипулятора «мышь» на значке с изображением В появившемся контекстном меню нажать левой клавишей манипулятора «мышь» на пункте меню Load All Setups. Будет произведена загрузка необходимых настроек, в процессе которой отображается окно 'Load' Action, изображенное на рисунке 9. После завершения загрузки настроек это окно исчезнет.

• 5.3.14.6 Установить на измерительный головной блок стенда устройство согласования ТСКЯ.418133.254. Собрать схему, изображенную на рисунке 26. Подключить разъем GPIB калибратора универсального Fluke 9100 к соответствующему разъему шлюза Е5810В, используя интерфейсный кабель GPIB. Убедиться, что адреса порта GPIB калибратора Fluke 9100 равен 18. Очистить окно ui_report.ORG.PROD от текста, выбрав команду меню Options > Clear.



Рисунок 26 - Схема определения абсолютной погрешности измерения силы тока источником питания MS DPS на пределах 0,3; 4; 8А

• 5.3.14.7 Для запуска программы поверки нажать на значке с изображением ■ правой клавишей манипулятора «мышь» в окне, изображенном на рисунке 3. В появившемся контекстном меню нажать левой клавишей манипулятора «мышь» на строке с надписью Run.

Перед выполнением программы в окне ui_report.ORG.PROD выводится предупреждение «WARNING: Please Connect Cable to Terminal 1 on the Testboard TSKJ.418133.254» и появляется диалоговое окно TestMethod. Убедиться в подключении соединительных кабелей к контактам канала 1 устройства согласования ТСКЯ.418133.254. Затем нажать левой клавишей манипулятора «мышь» кнопку Yes в окне TestMethod.

Программа, последовательно задавая указанные в таблице 25 значения напряжения для соответствующего канала источника MS DPS, измеряет с помощью MS DPS значения силы тока, действительные значения которых воспроизводит калибратор Fluke 9100. Значения абсолютной

тания MS DPS в 4-х канальном режиме на пределах 100 мкА, 1 и 10 мА

• 5.3.14.4 Для определения погрешности измерения силы тока источником питания MS DPS в восьмиканальном режиме на пределах 10 мкА, 100 мкА, 1 и 10 мА выполнить пункт 5.3.14.1, выбрав в окне Select file to load файл с именем MSDPS8_I_1 вместо файла с именем MSDPS4_I_1.

Программа, последовательно задавая указанные в таблице 24 значения напряжения для соответствующего канала источника MS DPS, измеряет с помощью MS DPS значения силы тока, действительные значения которых воспроизводит Keithley 2420. Значения абсолютной погрешности измерения силы тока источниками питания MS DPS вычисляются программой поверки по формуле (14).

Таблица 24 - Определение абсолютной погрешности измерения силы тока источниками пи

тания MS DPS в 8-ми канальном режиме на пределах 10, 100 мкА, 1 и 10 мА

В процессе выполнения программа выдает аналогичные вышеприведенному в пункте 5.3.14.1 предупреждению сообщения о необходимости подключения соединительных кабелей к соответствующим контактам устройства согласования ТСКЯ.418133.254, после чего выводит диалоговое окно TestMethod. Подключив кабели к указанным в сообщении контактам, |РТ-МП-3489/551-2016     | Verigy V93000 Pin Scale 1600. Методика поверки. 05.09.2016              | стр. 41 из 50 |

тания MS DPS в 8-ми канальном режиме на пределах 0,3 и 4 А

• 5.3.15.1 Нажать правой клавишей манипулятора «мышь» на значке с изображением ^(при наведении на него указателя появляется всплывающая подсказка "Testflow") в списке Device Information вкладки Test Program Explorer окна Setup - SmarTest Eclipse Workcenter, изображенном на рисунке 3. В появившемся контекстном меню нажать на строке Load... левой клавишей манипулятора «мышь». Появится окно Select file to load, изображенное на рисунке 8. В списке файлов выбрать файл с именем DPS32_V, после чего левой клавишей манипулятора «мышь» нажать на кнопку ОК. Вновь нажать правой клавишей манипулятора «мышь» на значке с изображением 2^й. В появившемся контекстном меню нажать левой клавишей манипулятора «мышь» на пункте меню Load АП Setups. Будет произведена загрузка необходимых настроек, в процессе которой отображается окно 'Load' Action, изображенное на рисунке 9. После завершения загрузки настроек это окно исчезнет.

• 5.3.15.2 Установить на измерительный головной блок стенда устройство согласования ТСКЯ.418133.253. Собрать схему, изображенную на рисунке 27. Подключить разъемы GPIB калибратора-мультиметра Keithley 2420 и мультиметра Keithley 2000 к соответствующему разъему шлюза Е5810В, используя интерфейсные кабели GPIB. Убедиться, что адреса портов GPIB калибратора-мультиметра Keithley 2420 и мультиметра Keithley 2000 равны 24 и 16 соответственно. Перевести мультиметр Keithley 2000 в режим FRONT, используя кнопку Front/Rear на передней панели прибора. Очистить окно ui_report.ORG.PROD от текста, выбрав команду меню Options > Clear.

• 5.3.15.3 Для запуска программы поверки нажать на значке с изображением правой клавишей манипулятора «мышь» в окне, изображенном на рисунке 3. В появившемся контекстном меню нажать левой клавишей манипулятора «мышь» на строке с надписью Run.

Перед выполнением программы в окне ui_report.ORG.PROD выводится предупреждение «WARNING: Please Connect Cable to Terminal 22501 on the Testboard TSKJ.418133.253» и появляется диалоговое окно TestMethod. Убедиться в подключении соединительных кабелей в соответствии со схемой, изображенной на рисунке 27. Затем нажать левой клавишей манипулятора «мышь» кнопку Yes в окне TestMethod.

Программа, последовательно задавая указанные в таблице 27 значения напряжения для соответствующего канала источника питания DCS DPS32 и силы тока для Keithley 2420, измеряет с помощью Keithley 2000 действительные значения напряжения, воспроизводимого источником. Значения абсолютной погрешности воспроизведения напряжения источниками питания DCS DPS32 стенда вычисляются программой поверки по формуле (13).

В процессе выполнения программа выдает аналогичные вышеприведенному предупреждению сообщения о необходимости подключения соединительных кабелей к контактам XXXYY устройства согласования ТСКЯ.418133.253, где XXX обозначает номер группы 225 или |РТ-МП-3489/551-2016 | Verigy V93000 Pin Scale 1600. Методика поверки. 05.09,2016              | стр. 44 из 50 |

Таблица 25 - Определение абсолютной погрешности измерения силы тока источниками пи-тания MS DPS в 4-х канальном режиме на пределах 0,3 и 8 А

В процессе выполнения программа выдает аналогичные вышеприведенному в пункте 5.3.14.5 предупреждению сообщения о необходимости подключения соединительных кабелей к соответствующим контактам устройства согласования ТСКЯ.418133.254, после чего выводит диалоговое окно TestMethod. Подключив кабели к указанным в сообщении контактам, продолжить выполнение программы поверки, нажав левой клавишей манипулятора «мышь» кнопку Yes в окне TestMethod.

Результаты измерений и расчета для соответствующего канала MS DPS заносятся программой поверки в таблицу »TEST_MSDPS4_I_2, формируемую в окне ui_report.ORG.PROD,

Погрешности измерения силы тока источником питания MS DPS в четырехканальном режиме должны находиться в пределах, приведенных в таблице 25. В противном случае выполнение программы поверки приостанавливается с выдачей сообщения "fail" в столбце Result таблицы »TEST_MSDPS4_I_2, и появляется диалоговое окно TestMethod. Для завершения выполнения программы нажать в этом окне левой клавишей манипулятора «мышь» кнопку No. .

• 5.3.14.8 Для определения погрешности измерения силы тока источником питания MS DPS в восьмиканальном режиме на пределах 0,3 и 4А выполнить пункт 5.3.14.5, выбрав в окне Select file to load файл с именем MSDPS8_I_2 вместо файла с именем MSDPS4_I_2.

Программа, последовательно задавая указанные в таблице 26 значения напряжения для соответствующего канала источника MS DPS, измеряет с помощью MS DPS значения силы тока, действительные значения которых воспроизводит калибратор Fluke 9100. Значения абсолютной погрешности измерения силы тока источником питания MS DPS вычисляются программой поверки по формуле (14).

В процессе выполнения программа выдает аналогичные вышеприведенному предупреждению сообщения о необходимости подключения соединительных кабелей к соответствующим контактам устройства согласования ТСКЯ.418133.254, после чего выводит диалоговое окно TestMethod. Подключив кабели к указанным в сообщении контактам, продолжить выполнение программы поверки, нажав левой клавишей манипулятора «мышь» кнопку Yes в окне TestMethod.

Результаты измерений и расчета для соответствующего канала источника MS DPS заносятся программой поверки в таблицу »TEST_MSDPS8_I_2, формируемую в окне ui_report.ORG.PROD,

Погрешности измерения силы тока источником питания MS DPS в восьмиканальном режиме должны находиться в пределах, приведенных в таблице 26. В противном случае выполнение программы поверки приостанавливается с выдачей сообщения "fail" в столбце Result таблицы »TEST_MSDPS8_I_2, и появляется диалоговое окно TestMethod. Для завершения выполнения программы нажать в этом окне левой клавишей манипулятора «мышь» кнопку No..

• 5.3.16.1 Для определения абсолютной погрешности измерения силы тока источником питания DCS DPS32 на пределах 100 мкА, 2 и 50 мА нажать правой клавишей манипулятора «мышь» на значке с изображением (при наведении на него указателя появляется всплывающая подсказка "Testflow") в списке Device Information вкладки Test Program Explorer окна Setup - SmarTest Eclipse Workcenter, изображенном на рисунке 3. В появившемся контекстном меню нажать на строке Load... левой клавишей манипулятора «мышь». Появится окно Select file to load, изображенное на рисунке 8. В списке файлов выбрать файл с именем DPS32_I_1, после чего левой клавишей манипулятора «мышь» нажать на кнопку ОК. Вновь нажать правой клавишей манипулятора «мышь» на значке с изображением В появившемся контекстном меню нажать левой клавишей манипулятора «мышь» на пункте меню Load All Setups. Будет произведена загрузка необходимых настроек, в процессе которой отображается окно 'Load' Action, изображенное на рисунке 9. После завершения загрузки настроек это окно исчезнет.

• 5.3.16.2 Установить на измерительный головной блок стенда устройство согласования ТСКЯ.418133.253. Собрать схему, изображенную на рисунке 28. Подключить разъемы GPIB калибратора-мультиметра Keithley 2420 и мультиметра Agilent 3458А к соответствующему разъему шлюза Е5810В, используя интерфейсные кабели GPIB. Убедиться, что адреса портов GPIB калибратора-мультиметра Keithley 2420 и мультиметра Agilent 3458А равны 24 и 22 соответственно. Перевести мультиметр Agilent в режим FRONT, используя кнопку Front / Rear на передней панели прибора. Нажав кнопку Guard мультиметра Agilent 3458А, зафиксировать ее в положение То LO. Очистить окно ui_report.ORG.PROD от текста, выбрав в этом окне команду меню Options > Clear.

• 5.3.16.3 Для запуска программы поверки нажать на значке с изображением ■ правой клавишей манипулятора «мышь» в окне, изображенном на рисунке 3. В появившемся контекстном меню нажать левой клавишей манипулятора «мышь» на строке с надписью Run.

Перед выполнением программы в окне ui_report.ORG.PROD выводится предупреждение «WARNING: Please Connect Cable to Terminal 22501 on the Testboard TSKJ.418133.253» и появляется диалоговое окно TestMethod. Убедиться в подключении соединительных кабелей в соответствии со схемой, изображенной на рисунке 28. Затем нажать левой клавишей манипулятора «мышь» кнопку Yes в окне TestMethod.

Программа, последовательно задавая с помощью Keithley 2420 указанные в таблице 28 значения силы тока и значение напряжения 1,5 В, воспроизводимое соответствующим каналом

425, a YY - номер канала в группе от 1 до 16, после чего выводит диалоговое окно TestMethod. Для облегчения операции подключения в верхней части устройства согласования ТСКЯ.418133.253 имеется легенда, на которой обозначены номера групп и каналов, контакты которых расположены в нижней части устройства согласования. В этой легенде символами DPS225 и DPS425 обозначены номера группы 225 или 425 соответственно, символами от Р1 до Р16 обозначены номера каналов в группе от 1 до 16 соответственно, символ F обозначает силовую клемму канала, символ S - клемму канала для подключения обратной связи, а символ CMN обозначает общие для всех каналов контакты. Подключив кабели к указанным в сообщении контактам, продолжить выполнение программы поверки, нажав левой клавишей манипулятора «мышь» кнопку Yes в окне TestMethod.

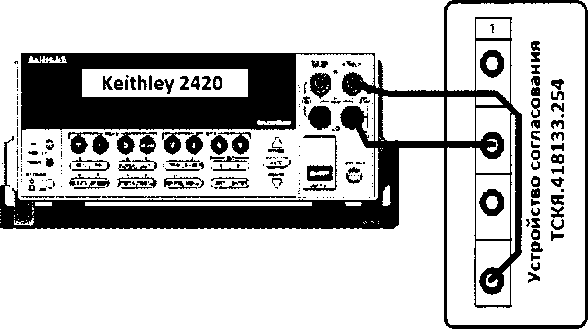

Рисунок 27 - Схема определения абсолютной погрешности воспроизведения напряжения источником питания DCS DPS32

Результаты измерений и расчета для соответствующего канала источника питания стенда заносятся программой поверки в таблицу »TEST_DPS32_V, формируемую в окне ui_report.ORG.PROD.

Погрешности воспроизведения напряжения источником питания DCS DPS32 должны находиться в пределах, приведенных в таблице 27. В противном случае выполнение программы поверки приостанавливается с выдачей сообщения "fail" в столбце Result таблицы »TEST_DPS32_V, и появляется диалоговое окно TestMethod. Для завершения выполнения программы нажать в этом окне левой клавишей манипулятора «мышь» кнопку No. силовым клеммам канала, продолжить выполнение программы поверки, нажав левой клавишей манипулятора «мышь» кнопку Yes в окне TestMethod.

Результаты измерений и расчета для соответствующего канала источника питания стенда заносятся программой поверки в таблицу »TEST DPS32 I 1, формируемую в окне ui_report.ORG.PROD.

Погрешности измерения силы тока источником питания DCS DPS32 на пределах 100 мкА, 2 и 50 мА должны находиться в пределах, приведенных в таблице 28. В противном случае выполнение программы поверки приостанавливается с выдачей сообщения "fail" в столбце Result таблицы »TEST_DPS32_I_1, и появляется диалоговое окно TestMethod. Для завершения выполнения программы нажать в этом окне левой клавишей манипулятора «мышь» кнопку No. .

• 5.3.16.4 Для определения абсолютной погрешности измерения силы тока источником питания DCS DPS32 на пределе 1,5А нажать правой клавишей манипулятора «мышь» на значке с изображением ^(при наведении на него указателя появляется всплывающая подсказка "Testflow") в списке Device Information вкладки Test Program Explorer окна Setup - SmarTest Eclipse Workcenter, изображенном на рисунке 3. В появившемся контекстном меню нажать на строке Load... левой клавишей манипулятора «мышь». Появится окно Select file to load, изображенное на рисунке 8. В списке файлов выбрать файл с именем DPS32_I_2, после чего левой клавишей манипулятора «мышь» нажать на кнопку ОК. Вновь нажать правой клавишей манипулятора «мышь» на значке с изображением В появившемся контекстном меню нажать левой клавишей манипулятора «мышь» на пункте меню Load All Setups. Будет произведена загрузка необходимых настроек, в процессе которой отображается окно 'Load' Action, изображенное на рисунке 9. После завершения загрузки настроек это окно исчезнет.

• 5.3.16.5 Установить на измерительный головной блок стенда устройство согласования ТСКЯ.418133.253. Собрать схему, изображенную на рисунке 29. Подключить разъем GPIB калибратора универсального Fluke 9100 к соответствующему разъему шлюза Е5810В, используя интерфейсный кабель GPIB. Убедиться, что адрес порта GPIB калибратора равен 18. Очистить окно ui_report.ORG.PROD от текста, выбрав команду меню Options > Clear.



  CD CD CD О CD

  ср)

  Д    Устройство согласования ТСКЯ.418133.253 НИЛАИДО

  (О)

  ф

  © Р16 ©

  © РЮ ©

  © РЮ

  © Р7 ©

  © Р4 ©

  © Р1 ©□

  © Р1 ©

  © Р4 ©

  © Р7 ©

  © РЮ

  © РЮ ©

  © Р16 ©

  (О)

  © Р15 ©

  © Р12 ©

  © Р9 ©

  © Р6 ©

  © РЗ ©

  @CMN0

  ©

  © Р6 ©

  © Р9 ©

  © Р12 ©

  © Р15 ©

  (О)

  ©

  ®

  ®

  ®

  © ®

  ®

  ®

  ®

  ®

  ®

  DPS 225

  DPS 425

  Force

  О

  О

  о

  О

  о

  0

  о

  О

  О

  о

  о

  О

  Force

  Sens

  о

  о

  о

  о

  о

  о

  о

  о

  о

  о

  о

  о

  Sens

  Force

  о

  о

  о

  о

  о

  QcmnQ

  о

  о

  о

  о

  о

  Force

  Sens

  о

  о

  о

  о

  о

  HPPI Force сс

  ии нптог

  о

  о

  о

  о

  о

  Sens

  Force

  о

  о

  о

  о

  о

  0<

  D

  о

  о

  о

  о

  о

  Force

  Sens

  о

  о

  о

  о

  о

  О(

  э

  о

  о

  о

  о

  о

  Sens

f=L—/

FLUKE 9100

Рисунок 29 - Схема определения абсолютной погрешности измерения силы тока источниками питания DCS DPS32 на пределе 1,5А

источника питания DCS DPS32, измеряет источником питания значения силы тока, действительные значения которого измеряются с помощью мультиметра Agilent 3458А. Значения абсолютной погрешности измерения силы тока источниками питания DCS DPS32 вычисляются программой поверки по формуле (14).

Рисунок 28 - Схема определения абсолютной погрешности измерения силы тока источниками питания DCS DPS32 на пределах 100 мкА, 2 и 50 мА

Таблица 28 - Определение абсолютной погрешности измерения источниками питания DCS DPS32 силы тока на пределах 100 мкА, 2 и 50 мА

В процессе выполнения программа выдает аналогичные вышеприведенному предупреждению сообщения о необходимости подключения соединительных кабелей к контактам XXXYY устройства согласования ТСКЯ.418133.253, где XXX обозначает номер группы 225 или 425, a YY - номер канала в группе от 1 до 16, после чего выводит диалоговое окно TestMethod. Для облегчения операции подключения в верхней части устройства согласования ТСКЯ.418133.253 имеется легенда, на которой обозначены номера групп и каналов, контакты которых расположены в нижней части устройства согласования. В этой легенде символами DPS225 и DPS425 обозначены номера группы 225 или 425 соответственно, символами от Р1 до Р16 обозначены номера каналов в группе от 1 до 16 соответственно, символ F обозначает силовую клемму канала, символ S - клемму канала для подключения обратной связи, а символ CMN обозначает общие для всех каналов контакты. Подключив кабели к указанным в сообщении

• 5.3.16.6 Для запуска программы поверки нажать на значке с изображением ° правой клавишей манипулятора «мышь» в окне, изображенном на рисунке 3. В появившемся контекстном меню нажать левой клавишей манипулятора «мышь» на строке с надписью Run.

Перед выполнением программы в окне ui_report.ORG.PROD выводится предупреждение «WARNING: Please Connect Cable to Terminal 22501 on the Testboard TSKJ.418133.253» и появляется диалоговое окно TestMethod. Убедиться в подключении соединительных кабелей в соответствии со схемой, изображенной на рисунке 29. Затем нажать левой клавишей манипулятора «мышь» кнопку Yes в окне TestMethod.

Программа, последовательно задавая указанные в таблице 29 действительные значения силы тока с помощью калибратора Fluke 9100 и значение напряжения 1,5 В, воспроизводимое соответствующим каналом источника питания DCS DPS32, измеряет источником питания значения силы тока. Значения абсолютной погрешности измерения силы тока источниками питания DCS DPS32 вычисляются программой поверки по формуле (14).

Таблица 29 - Определение абсолютной погрешности измерения источниками питания DCS DPS32 силы тока на пределе 1,5 А

В процессе выполнения программа выдает аналогичные вышеприведенному предупреждению сообщения о необходимости подключения соединительных кабелей к контактам XXXYY устройства согласования ТСКЯ.418133.253, где XXX обозначает номер группы 225 или 425, a YY - номер канала в группе от 1 до 16, после чего выводит диалоговое окно TestMethod. Для облегчения операции подключения в верхней части устройства согласования ТСКЯ.418133.253 имеется легенда, на которой обозначены номера групп и каналов, контакты которых расположены в нижней части устройства согласования. В этой легенде символами DPS225 и DPS425 обозначены номера группы 225 или 425 соответственно, символами от Р1 до Р16 обозначены номера каналов в группе от 1 до 16 соответственно, символ F обозначает силовую клемму канала, символ S - клемму канала для подключения обратной связи, а символ CMN обозначает общие для всех каналов контакты. Подключив кабели к указанным в сообщении силовым клеммам канала, продолжить выполнение программы поверки, нажав левой клавишей манипулятора «мышь» кнопку Yes в окне TestMethod.

Результаты измерений и расчета для соответствующего канала источника питания стенда заносятся программой поверки в таблицу »TEST_DPS32_I_2, формируемую в окне ui_report.ORG.PROD.

Погрешности измерения силы тока источником питания DCS DPS32 на пределе 1,5А должны находиться в пределах, приведенных в таблице 29. В противном случае выполнение программы поверки приостанавливается с выдачей сообщения "fail" в столбце Result таблицы »TEST_DPS32_I_2, и появляется диалоговое окно TestMethod. Для завершения выполнения программы нажать в этом окне левой клавишей манипулятора «мышь» кнопку No. .

• 6.1 При выполнении операций поверки оформляются протоколы в произвольной форме.

• 6.2 При положительных результатах поверки выдается свидетельство о поверке и наносится знак поверки в соответствии с Приказом Минпромторга России № 1815 от 02.07.2015 г.

• 6.3 При отрицательных результатах поверки, выявленных при внешнем осмотре, опробовании, или выполнении операций поверки, выдается извещение о непригодности в соответствии с Приказом Минпромторга России № 1815 от 02.07.2015 г.

Начальник лаборатории

№ 551 ФБУ «Ростест-Москва»

Инженер по метрологии лаборатории № 551 ФБУ «Ростест-Москва»

СОГЛАСОВАНО

Заместитель генерального директора ЗАО «АКТИ-Мастер» по метрологии

Главный метролог ЗАО «ПКК Миландр»

|РТ-МП-3489/551-2016     |Verigy V93000 Pin Scale 1600. Методика поверки. 05.09.2016

| стр. 50 из 50
