Методика поверки «ГСИ. Резервуары (танки) стальные горизонтальные РГС-100, РГС-260, РГС-280» (МП 0005-2018)

Методика поверки

Тип документа

ГСИ. Резервуары (танки) стальные горизонтальные РГС-100, РГС-260, РГС-280

Наименование

МП 0005-2018

Обозначение документа

АО "Метролог"

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



АКЦИОНЕРНОЕ ОБЩЕСТВО «МЕТРОЛОГ»

УТВЕРЖДАЮ

1ьный директор

ИНСТРУКЦИЯ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Резервуары (танки) стальные горизонтальные РГС-100, РГС-260, РГС-280. Методика поверки

МП 0005-2018

Начальник ЦАиЭ Ит/оьйин Е.К.

САМАРА

2018

Предисловие

1 РАЗРАБОТАНА

Акционерным обществом «Метролог» (АО «Метролог)

ИСПОЛНИТЕЛИ:

Е.К. Игошин, М.В. Матвеев

2 УТВЕРЖДЕНА

АО «Метролог» 12 декабря 2018 г.

  • 3 ВВЕДЕНА ВПЕРВЫЕ

ЛИСТОВ: 22

СОДЕРЖАНИЕ

Приложение А

Приложение Б

Приложение В

Приложение Г

Приложение Д

Приложение Е

БИБЛИОГРАФИЯ

Инструкция. Государственная система обеспечения единства измерений.

Резервуары (танки) стальные горизонтальные РГС-100, РГС-260, РГС-280. Методика поверки МП 0005-2018

1 Область применения

Настоящая методика поверки распространяется на резервуары (танки) стальные горизонтальные (далее - резервуары) РГС-100, №№ 1 - 8, в составе наливных судов АНБ-01, АНБ-02; РГС-260, РГС-280, №№ 1 - 10, в составе наливных судов АНБ-03, АНБ-04, АНБ-05, расположенных на причале ООО «АКБ» и предназначенные для измерений объема нефти и нефтепродуктов, а также для их приема, отпуска и транспортировки в составе наливных судов и устанавливает методику их первичной и периодической поверки. Интервал между поверками пять лет.

2 Нормативные ссылки

В настоящей методике использованы ссылки на следующие стандарты:

ГОСТ 12.0.004—2015

Система стандартов безопасности труда. Организация обучения безопасности труда. Общие положения

ГОСТ 12.1.005—88

Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны

ГОСТ 12.4.087—84

Система стандартов безопасности труда. Строительство. Каски строительные. Технические условия

ГОСТ 12.4.255—2013

Система стандартов безопасности труда. Каскетки защитные.

Общие технические требования. Методы испытаний.

ГОСТ 12.4.137—2001

Обувь специальная с верхом из кожи для защиты от нефти, нефтепродуктов, кислот, щелочей, нетоксичной и взрывоопасной пыли. Технические условия

ГОСТ 7502—98

Рулетки измерительные металлические. Технические условия

ГОСТ 8.750—2011

ГСП. Государственная поверочная схема для координатновременных средств измерений

ГОСТ 28243—96

Пирометры. Общие технические требования

ГОСТ 30852.0—2002

(МЭК 60079-0:1998)

Электрооборудование взрывозащищенное. Часть 0. Общие требования

ГОСТ 30852.9—2002

(МЭК 60079-10:1995)

Электрооборудование взрывозащищенное. Часть 10. Классификация взрывоопасных зон

ГОСТ 30852.11—2002

(МЭК 60079-12:1978)

Электрооборудование взрывозащищенное. Часть 12. Классификация смесей газов и паров с воздухом по безопасным экспериментальным максимальным зазорам и минимальным воспламеняющим токам

ГОСТ 17032—2010      Резервуары горизонтальные для нефтепродуктов. Техниче

ские условия

ГОСТ Р 12.4.310—2016   Система стандартов безопасности труда. Одежда специаль

ная для защиты работающих от воздействия нефти, нефтепродуктов. Технические требования

3 Термины и определения

В настоящем стандарте применяют следующие термины с соответствующими определениями:

  • 3.1 резервуар (танк) стальной горизонтальный: Стальной сосуд в виде параллелепипеда с днищем и стационарной кровлей, применяемый для хранения и измерения объема жидкости.

  • 3.2 градуировочная таблица: Зависимость вместимости от высоты уровня наполнения резервуара при нормированном значении температуры, равной 20 °C.

Примечания

а) таблицу прилагают к свидетельству о поверке резервуара и применяют для определения в нем объема жидкости;

б) значение стандартной температуры, которой соответствуют данные в градуировочной таблицы указано на титульном листе.

  • 3.3 градуировка резервуара; Операция по установлению зависимости вместимости резервуара от уровня его наполнения, с целью составления градуировочной таблицы.

  • 3.4 вместимость резервуара: Внутренний объем резервуара с учетом объема внутренних деталей (незаполненных), который может быть наполнен жидкостью до определенного уровня.

  • 3.5 номинальная вместимость резервуара: Вместимость резервуара, соответствующая предельному уровню наполнения его, установленная нормативным документом для конкретного типа резервуара.

  • 3.6 действительная (фактическая) полная вместимость резервуара: Вместимость резервуара, соответствующая предельному уровню его наполнения, установленная при его поверке.

  • 3.7 посантиметровая вместимость резервуара: Вместимость резервуара, соответствующая высоте уровня (далее - уровень) налитых в него доз жидкости, приходящихся на 1 см высоты наполнения.

  • 3.8 коэффициент вместимости: Вместимость, приходящаяся на 1 мм высоты наполнения.

  • 3.9 точка касания днища грузом рулетки (начало отсчета): Точка на днище резервуара или на опорной плите (при наличии), которой касается груз измерительной рулетки при измерении базовой высоты резервуара и от которой проводят измерение уровня продукта при эксплуатации резервуара.

  • 3.10 базовая высота резервуара: Расстояние по вертикали от точки касания днища грузом рулетки до верхнего края измерительного люка или до риски направляющей планки измерительного люка.

  • 3.11 эталонная точка резервуара: Верхний край фланца измерительного люка резервуара или риски в планке измерительного люка резервуара.

  • 3.12 предельный уровень: Предельный уровень определения посантиметровой вместимости резервуара при его поверке.

  • 3.13 максимальный уровень: Максимально допустимый уровень наполнения резервуара жидкостью при его эксплуатации, установленный технической документацией на резервуар.

  • 3.14 геометрический метод поверки: Метод, заключающийся в определении вместимости резервуара по результатам измерений его геометрических параметров.

  • 3.15 жидкость при хранении: Жидкость для хранения которой предназначен резервуар.

  • 3.16 исходный уровень: Уровень жидкости в резервуаре, соответствующий высоте «мертвой» полости.

  • 3.17 высота «мертвой» полости: Расстояние по вертикали от точки касания днища грузом рулетки до нижнего среза приемо-раздаточного патрубка, приемораздаточного устройства.

  • 3.18 «мертвая» полость резервуара: Нижняя часть резервуара, из которой нельзя выбрать жидкость, используя приемо-раздаточный патрубок, приемо-раздаточное устройство.

  • 3.19 «мертвый» остаток: Объем жидкости, находящейся в «мертвой» полости резервуара.

  • 3.20 высота неровностей днища: Расстояние по вертикали от точки касания днища грузом рулетки до уровня покрытия неровностей днища.

  • 3.21 объем неровностей днища: Объем днища резервуара в пределах высоты неровностей днища.

  • 3.22 дифферент наливного судна: Наклон наливного судна в продольной плоскости. Дифферент наливного судна определяет разность осадки (углубления) между носом и кормой. Дифферент судна регулируют приемом или удалением водяного балласта.

  • 3.23 лазерный 3D сканер: Геодезический прибор, реализующий функцию линейных и угловых высокоскоростных измерений, с целью определения пространственного положения точек измеряемой поверхности в условной системе координат.

  • 3.24 станция: Точка стояния лазерного сканера во время проведения измерений.

  • 3.25 лазерное сканирование: Автоматическое определение пространственных координат множества точек, расположенных на поверхности объекта сканирования (на внутренней поверхности корпуса резервуара) путем преобразования (вычисления программными средствами) значений угловых и линейных измерений в значения прямоугольных координат.

  • 3.26 облако точек: Результат сканирования в виде массива данных пространственных координат точек поверхностей с соответствующей станции.

  • 3.27 объединенное («сшитое») облако точек: Приведенные к одной системе координат облака точек, измеренные с соответствующих станций.

  • 3.28 программное обеспечение (ПО): Совокупность программ системы обработки информации и программных документов, необходимых для эксплуатации этих программ (по ГОСТ 19781).

  • 3.29 скан: Визуализированное трехмерное изображение облака точек.

  • 3.30 управляющая программа: Системная программа, реализующая набор функций управления, в который включают управление ресурсами и взаимодействием с внешней средой системы обработки информации, восстановление работы системы после проявления неисправностей в технических средствах (по ГОСТ 19781).

  • 3.31 ЗО-моделирование: Построение трехмерной модели объекта, по объединенному («сшитому») облаку точек специализированным программным обеспечением.

4 Метод поверки
  • 4.1 Поверку резервуаров проводят геометрическим методом с применением лазерной координатно-сканирующей системы - лазерный 3D сканер (далее - сканер).

При поверке резервуара вместимость резервуара определяют на основании вычисленного объема ЗО-модели резервуара, построенной с помощью специализированного программного обеспечения по результатам измерений пространственных координат точек, лежащих на внутренней поверхности резервуара.

  • 4.2 Поверку резервуара проводят юридические лица и индивидуальные предприниматели (далее - организация) аккредитованные в соответствующем порядке на право проведения поверки.

  • 4.3 Поверку резервуара проводят:

  • - первичную - после завершения строительства или капитального ремонта и его гидравлических испытаний - перед вводом в эксплуатацию;

  • - периодическую - по истечении срока интервала между поверками.

В случаях изменения базовой высоты резервуара более чем на 0,1 % по 10.2; при внесении в резервуар конструктивных изменений, влияющих на его вместимость и после очередного полного технического диагностирования проводится поверка (внеочередная) в объеме периодической поверки.

5 Операции поверки
  • 5.1 При проведении первичной и периодической поверки выполняют операции, указанные в таблице 1.

Таблица 1

Наименование операции

Номер пункта

Внешний осмотр

10.1

Измерение базовой высоты резервуара

10.2

Сканирование внутренней полости резервуара

10.3

Измерения прочих параметров резервуара

10.4

6 Средства поверки
  • 6.1 При поверке резервуара применяют следующие эталоны, средства измерений и вспомогательные средства:

    • 6.1.1 Рулетки измерительные с грузом 2-го класса точности с верхними пределами измерений 10, 20 и 30 м по ГОСТ 7502.

    • 6.1.2 Лазерный 3D сканер (машину координатно-измерительную мобильную FARO Laser Scanner Focus 3D120, с диапазоном значений от 0,6 до 120 м, по ГОСТ 8.750), в соответствии с частью 3 Приказа Росстандарта от 07.02.2018 г. №256 [3].

Применяемое ПО:

  • - FARO Scene ver. 5.1.6.32766 или более поздняя;

  • - АРМИГ (Автоматизированное Рабочее Место Инженера Геодезиста) версия 1995 года или более поздняя;

  • - Geomagic Studio 2013.0.1.1206 (при наличии VGS использовать не обязательно);

  • - VGS (Vessel Graduation Systems) версия 9.5 модуль ver.3.

  • 6.1.3 Пирометр по ГОСТ 28243, с диапазоном измерений температуры от минус 10 °C до плюс 65 °C, показателем визирования не менее 16:1, имеющий функцию фокусирования объекта измерений, с пределами допускаемой абсолютной погрешности: ±2 °C.

  • 6.1.4 Метеометр типа МЭС-200А с диапазоном измерений: скорости ветра - до 20 м/с; влажности воздуха - до 98 %, температуры окружающей среды: от минус 20 °C до плюс 50 °C.

  • 6.1.5 Вспомогательные средства:

  • - сферическая марка (не менее 3 шт.), входящая в комплект сканера;

  • - мел;

  • - переносные светильники (прожекторы) во взрывозащищенном исполнении.

  • 6.1.6 Средства измерений должны быть поверены в установленном порядке, рабочие эталоны аттестованы в установленном порядке.

  • 6.1.7 Допускается применение других, вновь разработанных или находящихся в эксплуатации эталонов, средств измерений и программного обеспечения, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

  • 6.2.1 Пределы допускаемой погрешности измерений параметров резервуара приведены в таблице 2.

Таблица 2

Наименование параметра

Пределы допускаемой погрешности измерений параметров резервуаров вместимостью, м3

100, 260, 280

Внутреннее сечение, %

±0,15

Длина резервуара, мм

± 5

Измерение расстояний, мм

± 5

Температура стенки резервуара, °C

±2

Объем внутренних деталей, %

± 1

  • 6.2.2 При соблюдении, указанных в таблице 1, пределов допускаемой погрешности измерений, погрешность определения вместимости резервуара не более ± 0,30 %.

7 Требования безопасности
  • 7.1 Измерения параметров при поверке резервуара проводит группа лиц (не менее двух человек), включая не менее одного специалиста, прошедшего курсы повышения квалификации, и других лиц (при необходимости), аттестованных в соответствии с действующим законодательством.

  • 7.2 К проведению работ допускают лиц, изучивших настоящий документ, техническую документацию на резервуар и его конструкцию, средства измерений и прошедших инструктаж по безопасности труда в соответствии с ГОСТ 12.0.004, по промышленной безопасности в соответствии с РД-03-20 [2].

  • 7.3 Лица, проводящие работы, используют спецодежду по ГОСТ Р 12.4.310, спец-обувь по ГОСТ 12.4.137, строительную каску по ГОСТ 12.4.087 или каскетку по ГОСТ 12.4.255—2013

  • 7.4 Предельно допустимая концентрация (ПДК) вредных паров и газов в воздухе, измеренная газоанализатором внутри резервуара на высоте 2000 мм, не должна превышать ПДК, определенной по ГОСТ 12.1.005 и соответствующей гигиеническим нормативам ГН 2.2.5.3532-18.

  • 7.5 Для освещения при проведении измерений параметров резервуара применяют светильники во взрывозащитном исполнении.

  • 7.6 Перед началом работ проверяют исправность:

  • - лестниц с поручнями и подножками;

  • - помостов с ограждениями.

  • 7.7 При измерении базовой высоты (ежегодном) избыточное давление в незаполненном (газовом) пространстве резервуара должно быть равно нулю.

8 Условия поверки

При проведении поверки соблюдают следующие условия:

  • 8.1 Температура окружающего воздуха:.......................................от 5 °C до 35 °C.

  • 8.2 Относительная влажность воздуха:..........................................не более 95 %.

  • 8.3 Атмосферное давление..................................................от 84,0 до 106,7 кПа.

Примечание - Условия окружающей среды должны соответствовать значениям, приведенным в описании типа применяемых эталонов и средств измерений.

  • 8.4 Допуск к производству работ осуществляется по наряду-допуску организации -владельца резервуара.

  • 8.5 Резервуары при поверке должны быть порожними.

  • 8.6 Внутренняя поверхность резервуара должна быть очищена, до состояния, позволяющего проводить измерения, что подтверждается актом на зачистку резервуара.

9 Подготовка к поверке
  • 9.1 При подготовке к поверке проводят следующие работы:

    • 9.1.1 Получают следующие документы, выданные соответствующими службами владельца резервуара:

  • - акт на зачистку резервуара;

  • - заключение лаборатории о состоянии воздуха внутри резервуара, о соответствии концентрации вредных веществ нормам ГОСТ 12.1.005;

  • - наряд-допуск на проведение работ с повышенной опасностью.

  • 9.1.2 Изучают техническую документацию на резервуар, эталоны и вспомогательные средства, применяемые при поверке.

  • 9.1.3 Подготавливают их согласно эксплуатационной документации.

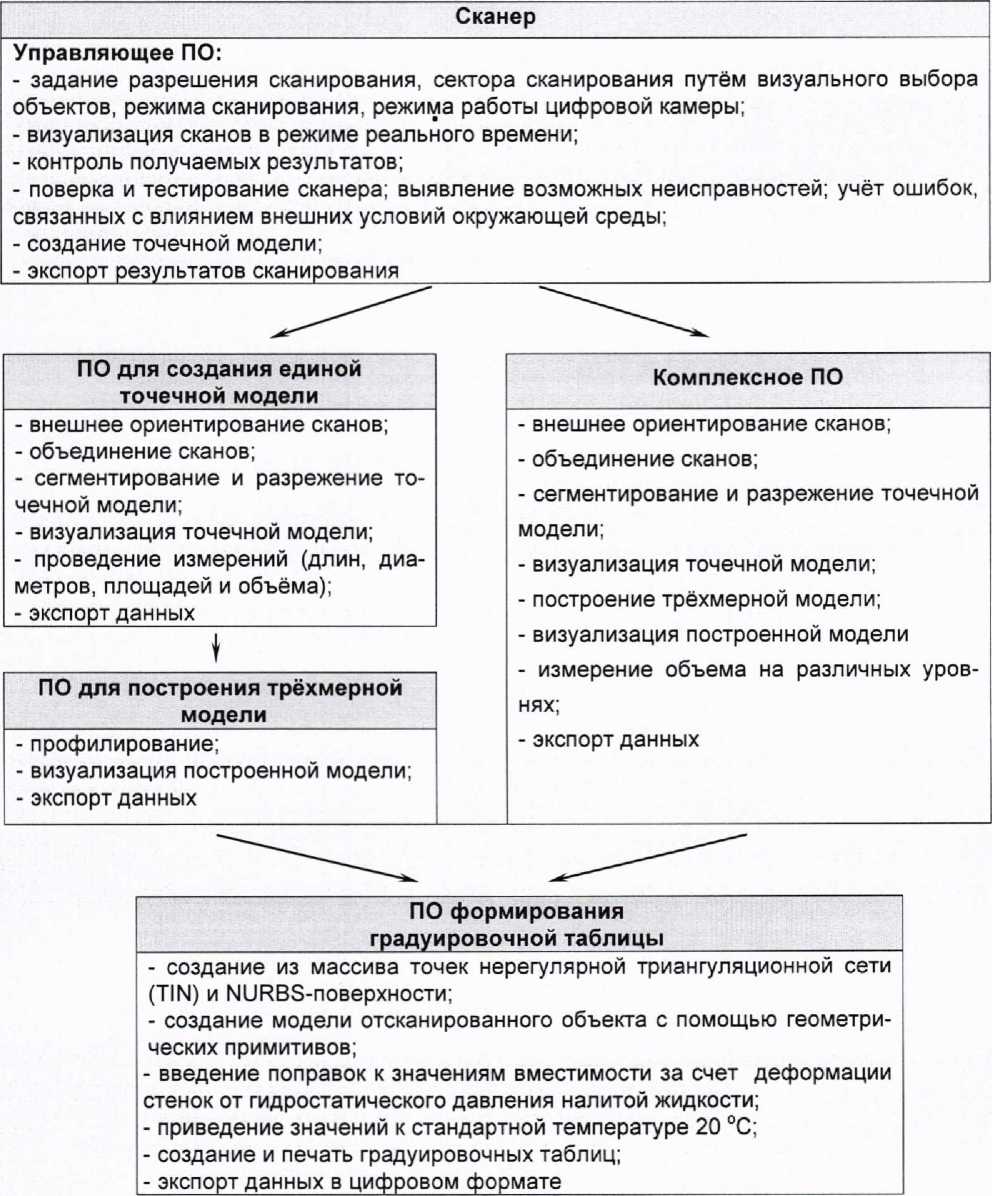

  • 9.1.4 В сервисном ПО сканера формируют файл проекта записи данных.

  • 9.1.5 Измеряют параметры окружающего воздуха, указанные в п.8.

  • 9.1.6 Проводят измерение температуры стенки резервуара. Измерение температуры стенки резервуара проводят на 4 равноудаленных образующих стенки резервуара в нижней, средней и верхней частях.

Значение температуры стенки принимают как среднее арифметическое значение измеренных значений.

Результаты измерений вносят в протокол, форма которого приведена в приложении Б (таблица 1.5).

  • 10 Проведение поверки

10.1 Внешний осмотр
  • 10.1.1 При внешнем осмотре резервуара проверяют:

  • - состояние конструкции и внутренних деталей резервуара технической документации на него (паспорту, технологической карте на резервуар);

  • - наличие необходимой арматуры и оборудования;

  • - исправность лестниц и перил;

  • - наличие акта зачистки внутренней поверхности резервуара.

  • 10.1.2 Определяют перечень внутренних деталей, оборудования, влияющих на вместимость резервуара, например, незаполненные продуктом трубопроводы, тумбы пригруза, неперфорированные колонны и т.д. и заносят их в протокол измерений параметров резервуара для дальнейшего расчета.

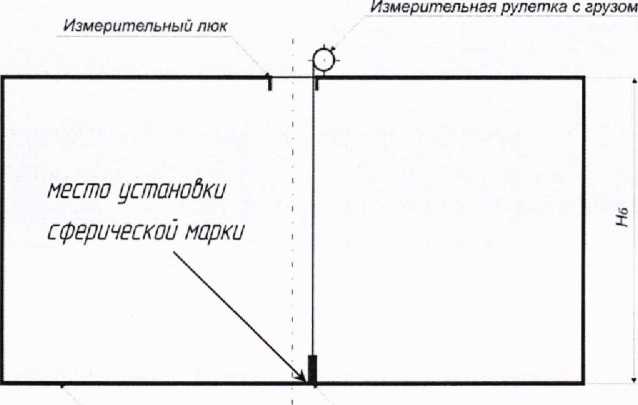

  • 10.1.3 Отмечают мелом точку касания днища грузом рулетки и устанавливают в ней отражатель ТЗ (марка на бумажной основе) или сферическую марку на магнитном держателе (рисунок А. 1).

  • 10.1.4 Устанавливают сферические марки на магнитных держателях на внутренней поверхности корпуса резервуара, с учетом обеспечения видимости каждой сферической марки с каждой станции.

10.2 Измерение базовой высоты резервуара
  • 10.2.1 Базовую высоту Нб измеряют рулеткой с грузом через измерительный люк резервуара. Отсчет проводят от риски измерительного люка или от его верхнего среза.

Измеряют рулеткой с грузом не менее двух раз. Расхождение между результатами двух измерений не должно превышать 2 мм (рисунок А.1).

Результаты измерений Н6 вносят в протокол, форма которого приведена в приложении Б (таблица 1.3).

  • 10.2.2 Базовую высоту измеряют ежегодно. Ежегодные измерения базовой высоты резервуара проводит комиссия, назначенная приказом руководителя предприятия - владельца резервуара.

Примечание - Измерения проводят не позднее 12 месяцев с даты поверки.

При ежегодных измерениях базовой высоты резервуара может быть наполнен до произвольного уровня.

Результат измерений базовой высоты резервуара не должен отличаться от ее значения, указанного в протоколе поверки резервуара, более чем на 0,1 %.

Если это условие не выполняется, то проводят повторное измерение базовой высоты при уровне наполнения резервуара, отличающимся от его уровня наполнения, указанного в протоколе поверки резервуара, не более чем на 500 мм.

Результаты измерений базовой высоты оформляют актом, форма которого приведена в приложении В.

При изменении базовой высоты по сравнению с ее значением, установленным при поверке резервуара, более чем на 0,1 % устанавливают причину и устраняют ее.

При отсутствии возможности устранения причины проводят внеочередную поверку резервуара.

10.3 Сканирование внутренней полости резервуара

При проведении сканирования внутренней полости резервуара проводят следующие операции.

  • 10.3.1 Подготавливают сканер к работе в соответствии с требованиями его эксплуатационной документации.

Прибор горизонтируют с применением трегера, входящего в состав сканера, с дальнейшим контролем электронным встроенным уровнем (при наличии).

  • 10.3.2 Определяют необходимое количество станций сканирования и место их расположения, обеспечивающих исключение не просканированного пространства (теней).

Количество станций должно быть не менее трех.

Схема размещения станций должна обеспечить видимость с каждой станции сферической марки (рисунок А.2).

  • 10.3.3 Сканирование проводят последовательно с каждой станции в режиме кругового обзора (360°).

  • 10.3.4 Операции сканирования и взаимной привязки станций проводят в соответствии с требованиями эксплуатационной документации на сканер и применяемое ПО.

Результаты измерений автоматически фиксируются и записываются в памяти процессора сканера в заранее сформированном файле.

10.4 Измерения прочих параметров резервуара
  • 10.4.1 Вносят значение плотности р^, кг/м3, жидкости, для хранения которой предназначен резервуар (Приложение Б, таблица 1.4, графа 5).

  • 10.4.2 Определяют объем внутренних деталей и оборудования по данным технической документации или по данным измерений геометрических параметров и вносят значения в протокол, с указанием их расположения по высоте. Результаты измерений вносят в протокол, форма которого приведена в приложении Б (таблица 1.6).

  • 11 Обработка результатов измерений

11.1 Обработка результатов измерений
  • 11.1.1 Обработку результатов измерений при поверке проводят программным обеспечением, в соответствии с приложением Д.

  • 11.1.2 Результаты вычислений вносят в журнал, форма которого приведена в приложении Е.

11.2 Составление градуировочной таблицы резервуара
  • 11.2.1 Градуировочную таблицу составляют, с шагом ДНИ = 1 см, начиная с исходного уровня (уровня, соответствующего высоте «мертвой» полости Нмп) и до предельного уровня наполнения Нпр, с учетом поправки на температурное расширение стенки резервуара.

  • 11.2.2 Вместимость резервуара, соответствующую уровню жидкости Н, V'(H) вычисляют при приведении к стандартной температуре 20 °C - по формуле (Д.2).

Примечания

1 Значение температуры указывается на титульном листе градуировочной таблицы.

  • 11.2.3 В пределах каждого значения вычисляют коэффициент вместимости, равный вместимости, приходящейся на 1 мм высоты наполнения.

  • 11.2.4 Характеристики «мертвой» полости заносят в журнал, форма которого приведена в приложении Е (таблица Е.1).

  • 11.2.5 При составлении градуировочной таблицы значения вместимости округляют до 1 дм3.

  • 11.2.6 Результаты измерений должны быть оформлены протоколом, рекомендуемая форма которого приведена в приложении Б.

  • 11.2.7 Градуировочная таблица рассчитывается на основании данных, приведенных в протоколе поверки.

12 Оформление результатов поверки
  • 12.1 Результаты поверки резервуара оформляют свидетельством о поверке.

  • 12.2 К свидетельству о поверке прикладывают:

а) градуировочную таблицу;

б) протокол (оригинал прикладывают к первому экземпляру градуировочной таблицы);

в) эскиз резервуара.

  • 12.3 Форма титульного листа градуировочной таблицы и форма градуировочной таблицы приведены в приложении Г.

Протокол подписывает поверитель.

Подпись заверяют знаком поверки.

Титульный лист и градуировочную таблицу подписывает поверитель, подпись заверяют знаком поверки.

  • 12.4 Градуировочную таблицу утверждает руководитель организации проводившей поверку и аккредитованной в соответствии с законодательством Российской Федерации об аккредитации в национальной системе аккредитации на проведение поверки данного типа средств измерений.

ПРИЛОЖЕНИЕ А

(справочное)

Днище резервуара           Точка касания днища грузом рулетки

Рисунок А.1 - Схема измерения базовой высоты резервуара и эталонного расстояния уровнемера

Внутренняя полость

*

Сканер

/

----1—1---------------

Точка установки сферической марки в точке касания днища грузом рулетки

...........LI.........

\........                ■                                - ............L

К

Д :            -

Ж

t              '■

Станции сканирования

Рисунок А.2 - Схема сканирования внутренней полости резервуара

ПРИЛОЖЕНИЕ Б

(обязательное)

ПРОТОКОЛ измерений параметров резервуара

1. Протокол измерений при проведении поверки резервуара Таблица 1.1- Общие сведения

Дата регистрации

Регистрационный номер

Дата измерений

Назначение резервуара

Продолжение таблицы 1.1

Место установки резервуара (место проведения измерений)

Средства измерений

Окончание таблицы 1.1

Резервуар

Условия проведения измерений

Тип

Номер

Температура воздуха, °C

Атмосферное давление, кПа

Таблица 1.2 - Методика поверки резервуара

Документ

Обозначение

Название

Таблица 1.3- Координата точки измерений уровня, базовая высота резервуара и уровнемера

ХЬ, м

Yb, м

Базовая высота резервуара, мм

Базовая высота уровнемера, мм

Таблица 1.4- Параметры жидкости в резервуаре при измерениях и хранении

Параметры жидкости, находящейся в резервуаре при измерениях

Средняя     плотность

жидкости в резервуаре при хранении, кг/м3

Наименование

Плотность, кг/мл

Уровень, кг

Давление, МПа

Таблица 1.5 - Относительная высота низа (верха) сливного (всасывающего) патрубка, предельная (максимальная) высота и температура стенки

Относительная высота, мм

Температура стенки резервуара, °C

Низа (верха) сливного (всасывающего) патрубка

Предельная(максимальная)

Таблица 1.6- Внутренние детали и оборудование резервуара

Описание детали

Длина*, мм

Диа-метр/ши рина, мм

Высота, мм

Угол наклона, 0

Объем, м3

Относительная

высота, мм

Нижней границы

Верхней границы

* длина детали с «-» увеличивает вместимость резервуара, длина детали с «+» уменьшает вместимость резервуара

Исполнители работ

Должности, организация

Подписи, оттиски поверитель-ных клейм, печатей (штампов)

Инициалы, фамилия

ПРИЛОЖЕНИЕ В

(рекомендуемое)

Форма акта измерений базовой высоты резервуара

УТВЕРЖДАЮ

Руководитель предприятия - владельца

резервуара (директор, гл. инженер)

АКТ

измерений базовой высоты резервуара

от «___»___________20__г.

Составлен в том, что комиссия, назначенная приказом по_________________________

наименование

_______________________________________, в составе председателя_________________

предприятия - владельца резервуара

_________________________________________и членов:________________________________

инициалы, фамилия                                                 инициалы, фамилии

провела контрольные измерения базовой высоты резервуара (танка) стального горизонтально

го РГС-________№______________

при температуре окружающего воздуха_______________°C.

Измерения проведены рулеткой типа _________ №___________со сроком

действия поверки до «___»____________20__г

Результаты измерений представлены в таблице 1.

Таблица!                                        В миллиметрах

Базовая высота резервуара

Уровень жидкости в резервуаре

Среднее арифметическое значение результатов двух измерений

Значение базовой высоты, установленное при поверке резервуара (Нб)п

1

2

3

Относительное изменение базовой высоты резервуара S6 , %, вычисляют по формуле

6),-(Н6)П б" m

■100, где значения величин (Н5)к, (Н6)п

приведены в 1-й, 2-й графах.

Вывод - требуется (не требуется) внеочередная поверка резервуара.

Председатель комиссии

ПОДПИСЬ

инициалы, фамилия

Члены комиссии:

ПОДПИСЬ

инициалы, фамилия

подпись

инициалы, фамилия

ПРИЛОЖЕНИЕ Г

(обязательное)

Форма титульного листа градуировочной таблицы и форма градуировочной таблицы

Г.1 Форма титульного листа градуировочной таблицы

Приложение к свидетельству о поверке №___________

УТВЕРЖДАЮ

«____»_________________20__г.

ГРАДУИРОВОЧНАЯ ТАБЛИЦА

на резервуар (танк) стальной горизонтальный

РГС_________ №_______________

Организаци я__________________________________________________

Данные соответствуют стандартной температуре 20 °C

Погрешность определения вместимости___%

Срок очередной поверки_________________________

Поверитель

ПОДПИСЬ

М.П.

должность, инициалы, фамилия

Г.2 Форма градуировочной таблицы резервуара

Лист___из_______

Организация_______________________

Резервуар №_____________________

Место расположения (тип)________________

Таблица Г.1 - Посантиметровая вместимость резервуара

Уровень наполнения, см

Вместимость, м3

Коэффициент эме стимости, м3/мм

Уровень наполнения, см

Вместимость, м3

Коэффициент вме стимости, м3/мм

Уровень

наполнения, см

Вместимость, м3

Коэффициент вме стимости, м3/мм

"мп

Ц+1

+1

...

...

...

Исполнитель

должность

подпись

инициалы, фамилия

Таблица Г.2- Вместимость в пределах «мертвой» полости резервуара1

Уровень наполнения, см

Вместимость, м3

Уровень

наполнения, мм

Вместимость, м3

0

1

...

нмп

ПРИЛОЖЕНИЕ Д

(обязательное)

Алгоритм обработки результатов измерений при применении сканера и функциональные требования к программному обеспечению (ПО)

Таблица Д.1

Наименование этапа

Объект реализа-ции/режим/параметры

Результат

Этап 1

  • - внешнее ориентирование сканов;

  • - объединение сканов;

ПО для создания единой точечной модели

Ai(Xi;Yi;Zi)

v.

i                                   v.

j                         >                ;                               ■-

Az(X2;Y2^2)

/ *

Aa(Xi:YxZ>)

Этап 2

  • - сегментирование и разрежение точечной модели;

  • - визуализация точечной модели

ПО для создания единой точечной модели

Ao(Xo;Yo:Zo)

Г * ’ - '

Этап 3

создание из массива точек нерегулярной триангуляционной сети (TIN) и NURBS-поверхности

ПО построения трехмерной модели/30 моделирование или ПО формирования градуировочной таблицы

продолжение таблицы Д.1

продолжение таблицы Д.1

Этап 4

Формирование плоскости А и

ПО построения трехмерной модели/ЗО моделирование

Точка касания днища

плоскости начала отсчета

или ПО формирования

2*                  грузом рулетки

Определение координаты точки

градуировочной таблицы

касания стенки грузом рулетки

Y

АДХ,; Y,; Z,)

•X

Плоскость А

Этап 5

ПО построения трехмерной

Построение горизонтальной плос-

модели/ЗО моделирование

Точка касания днища

2*                   грузом рулетки

кости начала отсчета

Y

.X

Плоскость начала отсчета

Этап 6

ПО формирования

Измерения посантиметровой вме-

градуировочной таблицы

Г

стимости резервуара

У

.X

Плоскость начала отсчета

окончание таблицы Д.1

Этап 7

Внесение поправки от деформации стенок к вместимости при стандартной температуре

Формула (Д.1), или ПО формирования градуировочной таблицы

Значение поправки от деформации стенок к вместимости при стандартной температуре

Этап 8

Приведение посантиметровой вместимости к стандартной температуре 20 °C

Формула (Д.2), или ПО формирования градуировочной таблицы

Приведенное значение посантиметровой вместимости к стандартной температуре 20 °C

Этап 9

Формирование градуировочной таблицы и протокола измерений

ПО формирования градуировочной таблицы

Оформленная градуировочная таблица с протоколом измерений

Д.2 Вычисление вместимости резервуара, приведенную к стандартной температуре 20 °C

Д.2.1 Поправку на температурное расширение стенок резервуара к значениям вместимости резервуара, вычисляют по формуле:

(Д-1)

где Kt- поправочный коэффициент, учитывающий влияние температуры стенки пояса на вместимость, 1/°С

Величину Kt при приведении значений вместимости к стандартной температуре 20 °C вычисляют по формуле:

Kt=[l+3ap(20-Tp)],

(Д2)

где ар- коэффициент линейного расширения (сжатия) металла, из которого изготовлен резервуар. Значение его для стали может быть принято равным: 12,5 * 10'6 1/°С

Тр - температура стенки, °C

20 - значение стандартной температуры, при которой определена вметимость резервуара в целом, °C.

ПРИЛОЖЕНИЕ Е

(справочное)

Форма журнала обработки результатов измерений

ЖУРНАЛ

обработки результатов измерений

Е.1 Вычисление параметров резервуара

Таблица Е.1- Вычисление параметров резервуара

Наименование параметра

Вычисление (значение) параметра

Пределы погрешности

Относительная высота «мертвой» полости резервуара

Вместимость «мертвой» полости

Предельная относительная высота наполнения

Вместимость на предельную относительную высоту наполнения

Базовая высота Нб

Исполнитель

должность

подпись

инициалы, фамилия

(знак поверки)

БИБЛИОГРАФИЯ

[1]

Гигиенические нормативы

ГН 2.2.5.3532-18

[2]

Руководящий документ

РД-03-20—2007

[3]

Приказ Росстандарта от 07.02.2018 г. №256

Предельно допустимые концентрации (ПДК) вредных веществ в воздухе рабочей зоны, утвержден Постановлением Главного государственного санитарного врача РФ от 13.02.2018 г. № 25

Положение об организации обучения и проверки знаний рабочих организаций, поднадзорных федеральной службе по экологическому, технологическому и атомному надзору, утвержден приказом Ростехнадзора от 29.01.2007 № 37

Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

АО «Метролог»

Страница 22 из 22

1

’ Заполняют по согласованию с Заказчиком

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
