Федеральное государственное унитарное предприятие «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ» (ФГУП «ВНИИМС»)

СОГЛАСОВАНО

Генеральный директор

УТВЕРЖДАЮ

Заместитель директора ФГУП «ВНИИМС» по производственной метрологии

Государственная система обеспечения единства измерений

КОНДЕНСАТОРЫ ГАЗОНАПОЛНЕННЫЕ МСР

Методика поверки

МП 206.1-024-2020

г. Москва

2020

Настоящая методика поверки распространяется на конденсаторы газонаполненные МСР (далее - конденсаторы), изготавливаемые HIGHVOLT Priiftechnik Dresden GmbH, Германия, и устанавливает методы и средства их первичной и периодической поверки.

На поверку представляются конденсаторы, укомплектованные в соответствии с руководством по эксплуатации, и комплект следующей технической и нормативной документации:

  • - руководство по эксплуатации;

  • - методика поверки.

Интервал между поверками - 2 года.

1 НОРМАТИВНЫЕ ССЫЛКИ

РМГ 51-2002 «ГСП. Документы на методики поверки средств измерений. Основные положения»;

Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке, утвержден Приказом Минпромторга России от 02.07.2015 г. № 1815;

ПР 50.2.012-94 «ГСИ. Порядок аттестации поверителей средств измерений»;

ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения»;

ГОСТ Р 8.736-2011 «ГСИ. Измерения прямые многократные. Методы обработки результатов измерений. Основные положения»;

ГОСТ 12.3.019-80 «Система стандартов безопасности труда. Испытания и измерения электрические. Общие требования безопасности»;

ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности»;

«Правила по охране труда при эксплуатации электроустановок» 04.08.2014 г.;

«Правила эксплуатации электроустановок потребителей», утвержденных Главгосэнергонадзором.

2 ОПЕРАЦИИ ПОВЕРКИ
  • 2.1 Поверка проводится в объеме и последовательности, указанной в таблице 1.

Таблица 1 - Перечень операций при первичной и периодических поверках

Наименование операции

Номер пунк-та методики поверки

Проведение операции

первичная поверка

периодическая поверка

1 Внешний осмотр

8.1

Да

Да

2 Проверка электрической прочности

8.2

3 Опробование

8.3

Да

Да

4 Проверка относительной погрешности воспроизведения емкости

8.4

Да

Да

5 Проверка относительной погрешности коэффициента масштабного преобразования напряжения переменного тока *

8.5

Да

Да

Примечание: * - проверка проводится только при наличии блока плеча низкого напряжения Clv в комплекте поставки.

3. СРЕДСТВА ПОВЕРКИ
  • 3.1 При проведении поверки должны применяться основные и вспомогательные средства, указанные в таблицах 2 и 3.

Таблица 2 - Основные средства поверки

Наименование

Требуемые технические характеристики

Рекоменду-емый тип

Ко

личе

ство

Номер пункта методики поверки

Диапазон измерения

Погрешность или класс точности

1

2

3

4

5

6

Конденсатор измерительный высоковольтный

от 46 до 102 пФ

до 200 кВ

±0,05 %

КИВ

1

8.4

Мост переменного тока высоковольтный автоматический

от 10 до 100 пФ

±0,01 %

СА7100

1

8.3, 8.4, 8.5

Делитель напряжения

от 1 до 400 кВ

±0,5 %

ДН-400э

1

8.5

Вольтметр универсальный

до 750 В

±0,5 %

GDM-

78255А

2

8.5

Таблица 3 - Вспомогательные средства поверки

Наименование

Требуемые технические характеристики

Рекомен-дуемый тип

Количество

Номер пункта методики поверки

Диапазон измерения

Погрешность или класс точности

1

2

3

4

5

6

Измеритель нелинейных искажений

20 Гц - 200 кГц

20Гц-1 МГц

±(0,05Кгк+0,06) % ±(0,05 Кгк ±0,02)%;

±(0,1 Кгк ±0,1)%;

С6-11

1

6.2

Термометр ртутный лабораторный

от 0 до 50 °C

±1 °C

ТЛ-4

1

6.1

Барометр-анероид метеорологический

от 80 до 106 кПа

±200 Па

БАММ-

1

1

6.1

Психрометр аспирационный

от 10 до 100 %

±1 %

М-34-М

1

6.1

Установка для испытания высоким напряжением

до 800 кВ

±3%

УИВ

1

8.2, 8.3,

8.4

  • 3.2 Для проведения поверки допускается применение других средств, не приведенных в таблицах 2 и 3, при условии обеспечения ими необходимой точности измерений.

  • 3.3 Контрольно-измерительная аппаратура и средства измерений, применяемые при поверке, должны обеспечивать требуемую точность и иметь действующие свидетельства о поверке, сертификаты калибровки или аттестаты.

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1 К проведению поверки допускают поверителей из числа сотрудников организаций, аккредитованных на право проведения поверки в соответствии с действующим законодательством РФ, изучивших настоящую методику поверки и руководство пользовате-ля/руководство по эксплуатации и имеющих стаж работы по данному виду измерений не менее 1 года.

  • 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право проведения работ в электроустановках с квалификационной группой по электробезопасности не ниже III.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки должны соблюдаться требования ГОСТ 12.2.007.0-75, ГОСТ 12.3.019-80, «Правила по охране труда при эксплуатации электроустановок», «Правил эксплуатации электроустановок потребителей», утвержденных Главгосэнергонадзором.

Должны быть также обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки.

6 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 6.1 Поверка должна проводиться при нормальных условиях применения:

  • - температура окружающей среды, °C               от 15 до 25;

  • - атмосферное давление, кПа                       от 84 до 106;

  • - относительная влажность воздуха, %              от 10 до 80.

  • 6.2 Напряжение питающей сети переменного тока частотой 50 Гц, действующее значение напряжения 220 В. Допускаемое отклонение от нормального значения при поверке ±22 В. Коэффициент искажения синусоидальности кривой напряжения не более 5 %.

7 ПОДГОТОВКА К ПОВЕРКЕ
  • 7.1 Средства поверки должны быть подготовлены к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.

  • 7.2 До проведения поверки поверителю надлежит ознакомиться с эксплуатационной документацией на делитель и входящие в его комплект компоненты.

  • 8 МЕТОДЫ ПОВЕРКИ

8.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие поверяемого конденсатора следующим требованиям:

  • - комплектность должна соответствовать данным, приведенным в руководстве по эксплуатации;

  • - все разъемы, клеммы и измерительные провода не должны иметь повреждений, следов окисления и загрязнений;

  • - маркировка и функциональные надписи должны читаться и восприниматься однозначно;

  • - наружные поверхности корпуса, разъемы, соединительные кабели и органы управления не должны иметь механических повреждений и деформаций, которые могут повлиять на работоспособность.

При несоответствии по вышеперечисленным позициям конденсатор бракуется и направляется в ремонт.

8.2 Проверка электрической прочности
  • 8.2.1 Соберите схему, приведенную на рисунке 1.

    Установка

    Конденса-

    УИВ

    тор МСР

    С1

    с2

T      “IE

Рисунок 1 - Схема проверки электрической прочности

  • 8.2.2 Сигнальные выводы конденсатора должны быть закорочены на корпус, соединённый с шиной заземления.

  • 8.2.3 С установки УИВ подайте на поверяемый конденсатор напряжение, равное его номинальному значению Ином и выдержите в течение 1 минуты.

  • 8.2.4 Результаты считаются удовлетворительными, если не произошло пробоя или перекрытия изоляции при подаче испытательного напряжения.

8.3 Опробование

  • 8.3.1 Соберите схему, приведенную на рисунке 2.

  • 8.3.2 Включите приборы и дайте им прогреться.

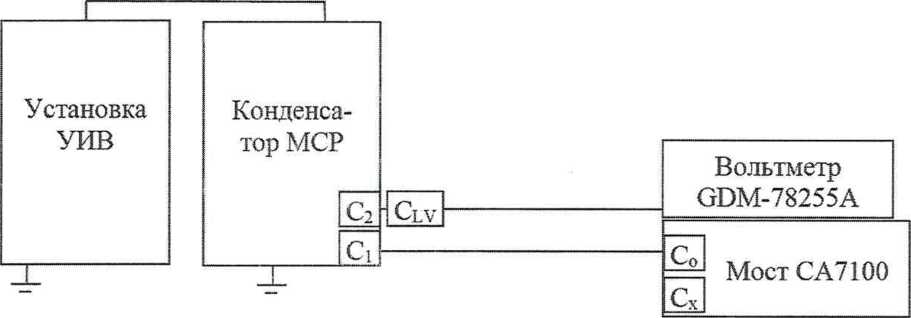

Рисунок 2 - Схема измерений электрической емкости

  • 8.3.3 В меню моста СА 7100 (далее - моста) введите паспортное значение дополнительной емкости Сг.

  • 8.3.4 Задайте с установки УИВ значение выходного напряжения, равное 0,1-Uhomi для поверяемой модификации конденсатора и произведите измерения значения основной емкости Сь Напряжение контролируйте по встроенною в установку УИВ измерительную систему или показаниям моста.

  • 8.3.5 Результаты измерений считаются удовлетворительными, если измеренное значение основной емкости Ci отличается от паспортного не более, чем на ±0,5 %.

8.4 Проверка относительной погрешности воспроизведения емкости

8.4.1 Прямые измерения
  • 8.4.1.1 Соберите схему, приведенную на рисунке 3.

  • 8.4.1.2 Включите приборы и дайте им прогреться.

  • 8.4.1.3 В меню моста С А 7100 (далее — моста) введите паспортное значение емкости Сэ конденсатора КИВ-330, используемого в качестве эталона.

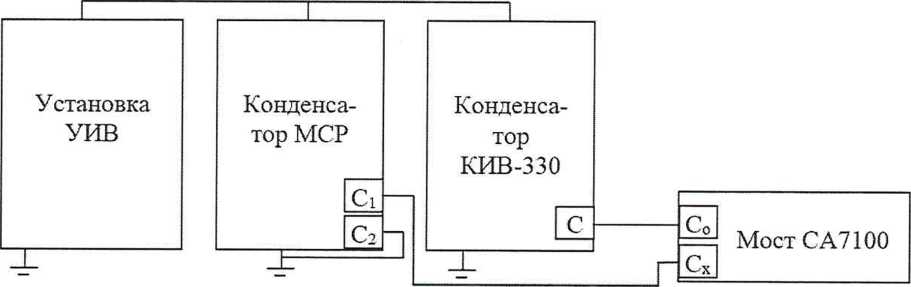

Рисунок 3 - Схема прямых измерений электрической емкости

  • 8.4.1.4 Подключите кабель с выхода конденсатора КИВ-330 к разъему Со моста, а с выхода основной емкости Ci поверяемого конденсатора ко входу Сх моста. Сигнальный вывод дополнительной емкости С2 поверяемого конденсатора должен быть закорочен на корпус, соединённый с шиной заземления.

  • 8.4.1.5 Произведите измерения емкости Ci задавая последовательно с установки УИВ значения выходного напряжения Ux в соответствии с таблицей 4 для поверяемой модификации. Результаты измерений занесите в таблицу 5.

  • 8.4.1.6 Переключите кабель с выхода дополнительной емкости С2 поверяемого конденсатора ко входу Сх моста, а сигнальный вывод основной емкости Ci поверяемого конденсатора закоротите на корпус, соединённый с шиной заземления. Для модификации МСР 100 операции по п.п. 8.4.1.6 - 8.4.1.7 не производятся из-за отсутствия дополнительной емкости С2.

  • 8.4.1.7 Произведите измерения емкости С 2 задавая последовательно с установки УИВ значения выходного напряжения Ux в соответствии с таблицей 4 для поверяемой модификации. Результаты измерений занесите в таблицу 5.

Таблица 4 - Напряжения, при которых проводится поверка по схеме прямых измерений элек-трической емкости

Модификация

Напряжение в поверяемых точках Ux, кВ

МСР 100

10

30

50

75

100

МСР 200

20

50

100

150

200

МСР 300

30

75

150

200

-

МСР 350

35

100

200

-

-

МСР 400

40

100

200

-

-

МСР 500

50

125

200

-

-

МСР 600

60

130

200

-

-

МСР 700

70

135

200

-

-

МСР 800

80

140

200

-

-

  • 8.4.1.8 По окончании измерений снимите высокое напряжение, отключите и заземлите установку.

  • 8.4.1.9 Рассчитайте значения погрешности воспроизведения емкости по формуле:

5С = 100-(Сх-Сэ)/Сэ, %               (1)

где:

Сэ - паспортное значение емкостей Ci и С2, пФ;

Сх- значение емкости Ci и С2, измеренное мостом СА7100, пФ.

8.4.1.10 Результаты расчетов занесите в таблицу 5. Таблица 5 - Результаты прямых измерений электрической емкости

Ux, кВ

Сэ1, пФ

Cxi, пФ

СЭ2, ПФ

Сх2, пФ

Погрешность 5С1, %

Погрешность ЗС2, %

Допускаемый предел 8СД, %

±0,1

Где:

Сэ1 и Cxi - паспортное и измеренное значение основной емкости Ci, пФ;

СЭ2 и Сх2 - паспортное и измеренное значение дополнительной емкости Сг, пФ. 5С1 и 8С2 - значения погрешности воспроизведения емкости Ci и С2, соответственно.

8.4.1.11 Результаты измерений считаются удовлетворительными, если полученные значения погрешностей измерений 6С1 и 8С2 не превышают пределов 6СД, указанных в таблице 5.

8.4.2 Проверка линейности
  • 8.4.2.1 Проверка линейности проводится только для конденсаторов с UHOm от 300 кВ.

  • 8.4.2.2 Соберите схему, приведенную на рисунке 2.

  • 8.4.2.3 Включите приборы и дайте им прогреться.

  • 8.4.2.4 В меню моста введите паспортное значение дополнительной емкости С2.

  • 8.4.2.5 Произведите измерения емкости Ci задавая последовательно с установки УИВ значения выходного напряжения Ux в соответствии с таблицей 6 для поверяемой модификации. Результаты измерений занесите в таблицу 7.

    (2)

Таблица 6 - Напряжения, при которых проводится поверка линейности

Модификация

Напряжение в поверяемых точках Ux, кВ

МСР 300

150

200

225

260

300

МСР 350

200

250

300

350

-

МСР 400

200

250

300

350

400

МСР 500

200

275

350

425

500

МСР 600

200

300

400

500

600

МСР 700

200

350

475

600

700

МСР 800

200

350

500

650

800

Таблица 7 - Результаты поверки линейности

Ux, кВ

Cxi, пФ

Погрешность ЗСл, %

Допускаемый предел

5Слд, %

±0,1

8.4.2.6 Рассчитайте значение линейности конденсатора по формуле:

8Сл = 100 (1-Cxi / Cxi мин), %

где:

  • - Cxi - измеренное значение емкости Ci, полученное для каждого значения напряжения в соответствии с таблицей 6;

  • - Сх1мин - измеренное значение емкости Ci, полученное при минимальном значении напряжения в соответствии с таблицей 6.

Результаты вычислений занесите в таблицу 7.

8.4.2.7 Результаты измерений считаются удовлетворительными, если полученные значения 5СЛ не превышают пределов 5СЛД, указанных в таблице 7.

  • 8.5 Проверка относительной погрешности коэффициента масштабного преобразования напряжения переменного тока

8.5.1 Прямые измерения
  • 8.5.1.1 Соберите схему, приведенную на рисунке 4.

ВНИМАНИЕ! При проведении всех измерений для передачи сигнала от нижнего плеча поверяемого конденсатора к вольтметру должен использоваться штатный кабель, поставляемый вместе с ним.

  • 8.5.1.2 Включите приборы и дайте им прогреться. На вольтметрах GDM-78255A (далее - вольтметры) установите режим работы на напряжении переменного тока.

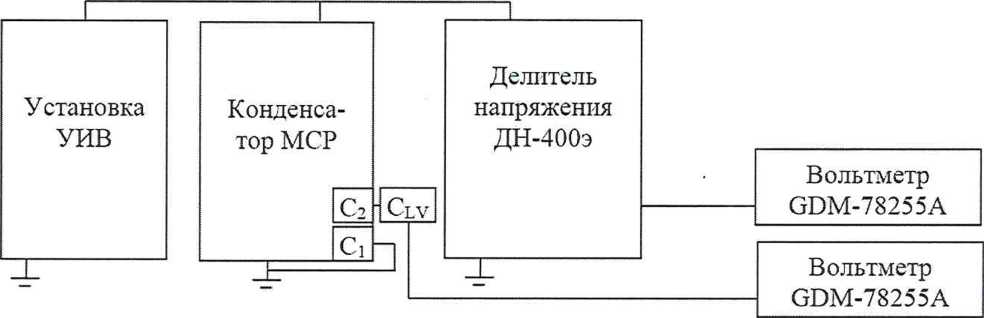

Рисунок 4 - Схема прямых измерений коэффициента масштабного преобразования напряжения переменного тока

  • 8.5.1.3 Произведите измерения напряжений Ux на выходе нижнего плеча поверяемого конденсатора задавая последовательно с установки УИВ значения напряжений U ном в соответствии с таблицей 8 для поверяемой модификации. Результаты занесите в таблицу 9.

Таблица 8 - Напряжения, при которых проводится поверка по схеме прямых измерений ко-эффициента масштабного преобразования

Модификация

Напряжение в поверяемых точках Ином, кВ

МСР 100

10

25

50

75

100

МСР 200

20

50

100

150

200

МСР 300

30

75

150

225

300

МСР 350

35

100

150

275

350

МСР 400

40

100

200

300

400

МСР 500

50

125

200

300

400

МСР 600

60

130

200

300

400

МСР 700

70

135

200

300

400

МСР 800

80

140

200

300

400

Таблица 9 - Результаты измерений коэффициента масштабного преобразования

Uxhom, кВ

U3,kB

их

Погрешность SK, %

Допускаемый предел погрешности 5КД0П, %

±3,0

  • 8.5.1.4 По окончании измерений снимите высокое напряжение, отключите и заземлите установку.

  • 8.5.1.5 Рассчитайте значения погрешности измерений коэффициента масштабного преобразования напряжения переменного тока по формуле:

8К = 100-(U3/Ux - Кном)/ Кном                          (3)

где:

иэ — значение напряжения на выходе эталонного делителя, умноженное на его коэффициент деления, кВ;

Кном - номинальное значение коэффициента масштабного преобразования поверяемого конденсатора с плечом низкого напряжения;

Ux - значение напряжения на выходе плеча низкого напряжения поверяемого конденсатора, В;

Uhom — номинальные значения напряжения в поверяемой точке, кВ.

  • 8.5.1.6 Результаты измерений считаются удовлетворительными, если полученные значения погрешностей 8К не превышают пределов 5КДОП, указанных в таблице 9.

8.5.2 Проверка линейности

8.5.2.1 Проверка линейности проводится только для конденсаторов с Uhom свыше 500 кВ.

8.5.2.2 Соберите схему, приведенную на рисунке 5.

Рисунок 5 - Схема проверки линейности при измерении коэффициента масштабного преобразования напряжения переменного тока

  • 8.5.2.3 Включите приборы и дайте им прогреться. На вольтметре установите режим работы на напряжении переменного тока.

  • 8.5.2.4 В меню моста СА 7100 (далее - моста) введите паспортное значение основной емкости Ci поверяемого конденсатора.

  • 8.5.2.5 Произведите измерения напряжений Ux на выходе нижнего плеча поверяемого конденсатора задавая последовательно с установки УИВ значения напряжений Uhom в соответствии с таблицей 10 для поверяемой модификации. Результаты занесите в таблицу 11.

Таблица 10 - Напряжения при которых проводится поверка по линейности при изме-

рении коэффициента масштабного преобразования

Модификация

Напряжение в поверяемых точках Uhom, кВ

МСР 500

200

275

350

425

500

МСР 600

250

350

450

550

600

МСР 700

300

400

500

600

700

МСР 800

300

425

550

675

800

Таблица 11 - Результаты проверки линейности

Uhom, кВ

иэ, кВ

Ux,B

Кл

ЗКл, %

Допускаемый предел ЛДоп, %

±1,0

где:

иэ - значение напряжения измеренное мостом СА 7100, кВ;

Кл - полученное значение коэффициента масштабного преобразования поверяемого конденсатора с плечом низкого напряжения;

Ux - значение напряжения на выходе плеча низкого напряжения поверяемого конденсатора, В;

Uhom - номинальные значения напряжения в поверяемой точке, кВ.

  • 8.5.2.6 Рассчитайте полученный коэффициент масштабного преобразования для всех точек напряжения, при которых производились измерения, по формуле:

Кл = Ua / UxM                                      (4).

Результаты занесите в таблицу 11.

  • 8.5.2.7 Рассчитайте полученную линейность по формуле:

бКл = 100’(1— Клх / Кл.мин), %                                 (5)

где:

  • - Клх — значение коэффициент масштабного преобразования, полученное для каждой ступени напряжения;

  • - Клмин - значение коэффициент масштабного преобразования, полученное для ступени с минимальным значением напряжения Uhom.

Результаты занесите в таблицу 1 ].

  • 8.5.2.8 Результаты измерений считаются удовлетворительными, если полученные значения 5Кл не превышают пределов 8КлДОп. указанных в таблице 11.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1 При положительных результатах поверки выдается свидетельство о поверке.

  • 9.2 При отрицательных результатах поверки делитель бракуется и не допускается к дальнейшему применению, в паспорт вносится запись о непригодности его к эксплуатации,

свидетельство о поверке аннулируется

Начальник отдела 206.1

ФГУП «ВНИИМС»

Научный сотрудник отдела 206.1

ФГУП «ВНИИМС»

Леонов А.В.

11

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
