Методика поверки «СЧЁТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ СТАТИЧЕСКИЕ ТРЁХФАЗНЫЕ «Меркурий 234»» (Код не указан!)
УТВЕРЖДАЮ
Директор
Инв № подл Подл и дата Взам инв № Инв №дубл Подл, и дата
СЧЁТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ СТАТИЧЕСКИЕ ТРЁХФАЗНЫЕ «Меркурий 234»
Руководство по эксплуатации
Приложение Г
Методика поверки
АВЛГ.411152.033 РЭ1
с изменением № 2
УТВЕРЖДАЮ
Директор
Инв № подл Подл и дата Взам чв № Инв Мду^л. Подл и дата
СЧЁТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ СТАТИЧЕСКИЕ ТРЁХФАЗНЫЕ «Меркурий 234»
Руководство по эксплуатации
Приложение Г
Методика поверки
АВЛГ.411152.033 РЭ1
с изменением № 2
Incctei* Ltj
'■
-л-т
CSJ
Г-'"! т сэ
Г"1 LTi
СП с
Подраз-
LZ/Zj деление
Даша выпуска
щам
Причина
Указание о заделе
Указание о внедрении
Применяемость
Извещение
Срок изменения
Обозначение
См.ниже
Стандартизация и унификация документой.
Ha i<xdej)£ не с^<
с /чомертс»- поы*упх>е нил.
АВ/1Г.411152.033
Разослать
f7g си/еречки crafty уч&иу
Приложение
Изм.
Содержание изменения
|
Изм. |
Документы заменить |
|
/ |
АВЛГ.411152.033 ФО |
|
/ |
АВЛГ.411152.033 ФО-ЛУ |
|
f |
АВЛГ.411152.033 РЭ |
|
1 |
АВЛГ.411152.033 РЭ-ЛУ |
|
1 |
АВЛГ.411152.033 ТУ |
|
1 |
АВЛГ.411152.033 ТУ-ЛУ |
Составил__ | Николаев
Проб. ______
Т.контр._______
Состабил
Проб.___________
Т.контр._______
Изменение внес
Коркин Батов Бурже#
Харитоняк
| /Й/^Н-контр. ___ [Миронов ____
Р>К(Х? Пр.зак. _____ _______ _____
2М0/? uW
гХУп
Утвердил Н.контр.
Пр.зак.
Утвердил
СОДЕРЖАНИЕ
Стр.
Приложение А - Форма протокола поверки
Приложение Б - Схема для проверки функционирования модема PLC
|
Изм. |
Лист |
№ докум. |
Подп. |
Дата |
|
Разраб. | ||||
|
Пров. | ||||
|
Н. контр. | ||||
|
Утв. | ||||
Счётчик электрической энергии статический трёхфазный «Меркурий 234AR(T)(M)» Методика повепки
АВЛГ.411152.033 РЭ1
|
Лит. |
Лист |
Листов | ||
|
2 |
21 | |||
Настоящая методика составлена с учётом требований Приказа Минпромторга России от 02.07.2015 г. № 1815, РМГ 51-2002, ГОСТ 8.584-2004, ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23-2012, АВЛГ.411152.033ТУ и устанавливает методику первичной, периодической и внеочередной поверки многотарифных счётчиков «Меркурий 234», а также объём, условия поверки и подготовку к ней.
(Измененная редакция, Изм. № 1)
Структура условного обозначения счётчиков, на которые распространяется настоящая методика поверки:
Меркурий
234
ОХ
XX
Дополнительные модули:
R -RS485
Lx - модем PLC-x Gx - модем
GSM\GPRS-x
Е - Ethernet
Fx - радиомодуль-х С-CAN
Q - модуль контроля параметров электроэнергии
R - интерфейс RS-485 Lx - модем PLC-x
С - интерфейс CAN
Подсветка ЖКИ
Инв.№подл. Подп. и дата Взам.инв.№ Инв.№дубл. Подл, и дата
Встроенное реле отключения нагрузки
Расширенные программные функции Наличие протокола DLMS/COSEM, СПОДЭС
Модификации, подразделяемые по току, напря-жению и классу точности согласно таблице 1
Два направления учёта (приём и отдача) Нет символа - корпус без сменных модулей М - корпус с одним сменным модулем Z - корпус с двумя сменными модулями Внутренний тарификатор, электронные пломбы
Учёт реактивной энергии
Учёт активной энергии
Серия счётчика Торговая марка
Примечания:
-
1 Все счётчики имеют оптопорт и один интерфейс RS-485 или CAN.
-
2 Отсутствие буквы в условном обозначении означает отсутствие соответствующей функции.
|
Изм. |
Лист |
№ докум. |
Подп. |
Дата |
Лист
3 Сменные модули возможно менять без снятия счётчика с объекта и не нарушая знака поверки и заводских пломб.
(Измененная редакция, Изм. №1,2)
Инв;№ подл. Подп. и дата Взам.инв.№ Инв.№ дубл. Подл, и дата
Таблица 1 - Модификации счетчиков по классу точности, напряжению, току
■1 ■'■ ■ ■к ....... .1' Т .........I 11 » i i ' bi i —«——i * . n> ni ■ i i n ■
|
Модификации счётчика |
К^ассточ-'.НОХЖВДГО®? . г юмерещв активной/ ’■ f, ■* ■ реактивной энергии:-, '*■ • |
: Постоянная /счётчика основ-кого/ ■ поверочного выхода^ ; имп/(кВт^), , |
Номинальное напряжение, (Uhom),B . ... |
Номинальный (базовый)/ максимальный ток 1ном(1б)/1мякс,А |
|
Меркурий 234AR(T)(M,Z)-00 |
0,2S/0,5 |
5000/160000 |
3x57,7/100 |
5/10 |
|
0,5S/l |
5000/160000 |
3x57,7/100 |
5/10 | |
|
Меркурий 234AR(T)(M,Z)2-00 |
0,2S/0,5 |
5000/160000 |
3x57,7/100 |
5/10 |
|
0,5S/l |
5000/160000 |
3x57,7/100 |
5/10 | |
|
Меркурий 234AR(T)(M)-01 |
1/2 |
500/32000 |
3x230/400 |
5/60 |
|
Меркурий 234AR(T)Z-01 |
1/2 |
1000/32000 |
3x230/400 |
5/60 |
|
Меркурий 234AR(T)(M)-02 |
1/2 |
250/16000 |
3x230/400 |
5/100 |
|
Меркурий 234AR(T)Z-02 |
1/2 |
500/16000 |
3x230/400 |
5/100 |
|
Меркурий 234AR(T)(M,Z)-03 |
0,2S/0,5 |
1000/160000 |
3x230/400 |
5/10 |
|
0,5S/l |
1000/160000 |
3x230/400 |
5/10 | |
|
Меркурий 234AR(T)(M,Z)2-03 |
0,2S/0,5 |
1000/160000 |
3x230/400 |
5/10 |
|
0,5S/l |
1000/160000 |
3x230/400 |
5/10 | |
|
Меркурий 234AR(T)(M,Z)-04 |
0,2S/0,5 |
5000/160000 |
3x57,7/100 |
1/10 |
|
0,5S/l |
5000/160000 |
3x57,7/100 |
1/10 | |
|
Меркурий 234AR(T)(M,Z)2-04 |
0,2S/0,5 |
5000/160000 |
3x57,7/100 |
1/10 |
|
0,5S/l |
5000/160000 |
3x57,7/100 |
1/10 | |
|
Меркурий 234AR(T)(M.,Z)-05 |
0,2S/0,5 |
1000/160000 |
3x230/400 |
1/10 |
|
0,5S/l |
1000/160000 |
3x230/400 |
1/10 | |
|
Меркурий 234AR(T)(M,Z)2-05 |
0,2S/0,5 |
1000/160000 |
3x230/400 |
1/10 |
|
0,5S/l |
1000/160000 |
3x230/400 |
1/10 | |
|
Меркурий 234AR(T)(M,Z)-06 |
0,2S/0,5 |
5000/160000 |
3x57,7/100 |
1/2 |
|
0,5S/l |
5000/160000 |
3x57,7/100 |
1/2 | |
|
Меркурий 234AR(T)(M,Z)2-06 |
0,2S/0,5 |
5000/160000 |
3x57,7/100 |
1/2 |
|
0,5S/l |
5000/160000 |
3x57,7/100 |
1/2 | |
|
Меркурий 234AR(T)(M,Z)-07 |
0,2S/0,5 |
1000/160000 |
3x230/400 |
1/2 |
|
0,5S/l |
1000/160000 |
3x230/400 |
1/2 | |
|
Меркурий 234AR(T)(M)2-07 |
0,2S/0,5 |
1000/160000 |
3x230/400 |
1/2 |
|
0,5S/l |
1000/160000 |
3x230/400 |
1/2 |
(Измененная редакция, Изм. № 2)
Переключение тарифов осуществляется с помощью внутреннего тарификатора или по команде через интерфейс связи.
(Измененная редакция, Изм. № 2)
При выпуске счётчиков из производства и ремонта проводят первичную поверку.
Первичной поверке подлежит каждый счётчик.
Интервал между поверками 16 лет.
(Измененная редакция, Изм. № 1)
|
Изм. |
Лист |
№ докум. |
Подп. |
Дата |
Лист
Периодической поверке подлежат счётчики, находящиеся в эксплуатации или на хранении по истечении межповерочного интервала.
Внеочередную поверку производят в случае:
-
- повреждения знака поверки и в случае утери формуляра;
-
- ввода в эксплуатацию счётчика после длительного хранения (более половины межповерочного интервала);
-
- проведения повторной юстировки или настройки, известном или предполагаемом ударном, магнитном, радиочастотном или ином воздействии на счётчик, известном или предполагаемом несанкционированном вскрытии корпуса счетчика или неудовлетворительной его работе;
-
- продажи (отправки) потребителю счётчика, нереализованного по истечении срока, равного половине межповерочного интервала.
(Измененная редакция, Изм. №1,2)
Инв.№ подл. Подп. и дата Взам.инв;№ Инв.№дубл. Подп. и дата
|
Изм. |
Лист |
№ докум. |
Подп. |
Дата |
Лист
1 Операции и средства поверки
1.1 Выполняемые при поверке операции указаны в таблице 2, применяемые при этом средства поверки указаны в таблице 3.
(Измененная редакция, Изм. № 2)
Последовательность операций проведения поверки обязательна.
Таблица 2 - Операции поверки
|
Наименование операции |
Номер пункта |
Проведение операции при | |
|
первичной поверке |
периодической поверке | ||
|
1. Внешний осмотр |
6.1 |
Да |
Да |
|
2. Проверка электрической прочности изоляции |
6.2 |
Да |
Да |
|
3. Опробование |
6.3 |
Да |
Да |
|
3.1. Подтверждение соответствия программного обеспечения (ПО) |
6.3.4 |
Да |
Да |
|
4. Проверка метрологических характеристик счётчика |
6.4 |
Да |
Да |
|
4.1.Проверка стартового тока (чувствительности). |
6.4.1 |
Да |
Да |
|
4.2. Проверка отсутствия самохода |
6.4.2 |
Да |
Да |
|
4.3. Определение погрешности измерения активной и реактивной энергии |
6.4.3 |
Да |
Да |
|
4.4. Определение погрешности измерения напряжения и тока |
6.4.4 |
Да |
Да |
|
4.5. Определение погрешности измерения частоты сетевого напряжения |
6.4.5 |
Да |
Да |
|
4.6. Определение точности хода встроенных часов |
6.4.6 |
Да |
Да |
(Измененная редакция, Изм. № 1)
Инв.№ подл. Подп. и дата Взам.инв.№ Инв.№ дубл. Подп. и дата
|
Изм. |
Лист |
№ докум. |
Подп. |
Дата |
Лист
Инв.№ подл. Подп. и дата Взам.инв.№ Инв.№ дубл. Подп. и дата
Таблица 3 - Средства поверки
|
Номер пункта |
Наименование средств поверки |
Технические характеристики |
|
6.4 6.3 |
Установка поверочная универсальная УППУ-МЭ3.1К100 02 |
Ном. ток: (0,001 - 100) А; Номинальное фазное напряжение 230 В; Погрешность измерения: активной мощности ±0,015 %, реактивной мощности ±0,03 % |
|
6.2 |
Прибор для испытания электрической прочности У ПУ-10 |
Испытательное напряжение до 10 кВ, Погрешность установки напряжения ±5 % |
|
6.4.2 |
Секундомер СОСпр-2б-2 |
Время измерения более 30 мин |
|

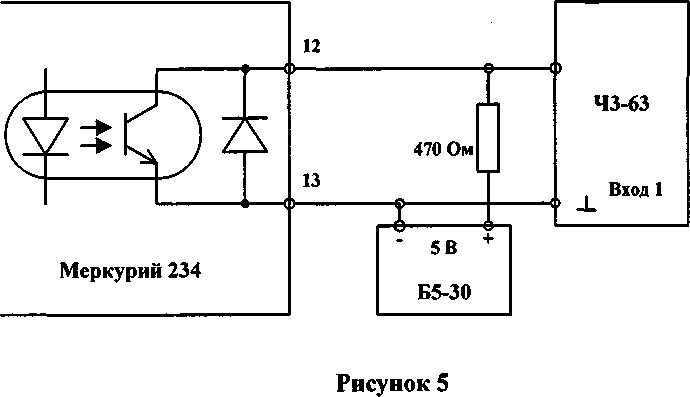

6.4.6 |
Частотомер электронно-счетный 43-63 |
Диапазон частот 0,1 Гц-1000 МГц Погрешность 5-Ю’7 |
|
6.3 |
Персональный компьютер с операционной системой Windows-9X,-2000, ХР с последовательным портом RS-232 | |
|
6.3 |
Преобразователь интерфейсов USB-CAN/RS-232/RS-485 «Меркурий 221» | |
|
6.3 |
Оптоадаптер | |
|
6.3 |
Концентратор «Меркурий 225» | |
|
6.3 |
Тестовое программное обеспечение «Конфигуратор счётчиков Меркурий» и «BMonitorFEC» | |
|
6.4.6 |
Блок питания Б5-30 |
Постоянное напряжение от 2,5 до 50 В, ток не менее 50 мА |
|
Примечания
| ||
(Измененная редакция, Изм. №1,2)
-
2 Требования безопасности
-
2.1 При проведении поверки должны быть соблюдены требования «Правил технической эксплуатации электроустановок потребителей» и «Правил техники безопасности при эксплуатации электроустановок потребителей», а также требованиями раздела 1 руководства по эксплуатации АВЛГ.411152.033 РЭ и соответствующих разделов из документации на применяемые средства измерений и испытательное оборудование.
-
(Измененная редакция, Изм. № 1)
-
3 Требования к квалификации поверителей
-
3.1 Поверку осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений юридические лица и индивидуальные предприниматели.
-
3.2 Все действия по проведению измерений при проверке счётчиков электроэнергии и обработки результатов измерений проводят лица, изучившие настоящий документ, руководство по эксплуатации используемых средств измерений и вспомогательных средств поверки.
-
|
Изм. |
Лист |
№ докум. |
Подп. |
Дата |
Лист
4 Условия поверки
-
4.1 Порядок представления счетчиков на поверку должен соответствовать требованиям Приказа Минпромторга России от 02.07.2015 г. № 1815.
(Измененная редакция, Изм. № 1)
-
4.2 При проведении поверки должны соблюдаться следующие условия:
Температура окружающего воздуха, °C Относительная влажность воздуха, % Атмосферное давление, мм рт. ст.
Внешнее магнитное поле
Частота измерительной сети, Гц
Форма кривой напряжения и тока измерительной сети
23±2
от 30 до 80 от 630 до 795 отсутствует 50±0,3 синусоидальная Кг не более 2 %
Отклонение номинального напряжения ±1,0 %
4.3 Поверка должна производиться на аттестованном оборудовании с применением средств поверки, имеющих действующий знак поверки.
(Измененная редакция, Изм. № 1)
6 Проведение поверки
-
6.1 Внешний осмотр
-
6.1.1 При внешнем осмотре должно быть установлено соответствие счётчика следующим требованиям:
лицевая панель счётчика должна быть чистой и иметь чёткую маркировку в соответствии с требованиями конструкторской документации;
во все резьбовые отверстия токоотводов должны быть ввёрнуты до упора винты с исправной резьбой;
на крышке зажимной колодки счётчика должна быть нанесена схема подключения счётчика к электрической сети;
в комплекте счётчика должны быть: формуляр АВЛГ.411152.033 ФО и руководство по эксплуатации АВЛГ.411152.033 РЭ.
6.1.2 (Исключен, Изм. № 1)
-
6.2 Проверка электрической прочности изоляции
-
6.2.1 При проверке электрической прочности изоляции увеличивать напряжение в ходе испытания следует плавно, начиная со (100-230) В и далее равномерно или ступенями, не превышающими 10 % установленного напряжения, в течение (5-10) с. По достижении заданного значения испытательного напряжения счётчик выдерживают под его воздействием в течение 1 мин, контролируя отсутствие пробоя, затем плавно уменьшают испытательное напряжение.
-
6.2.2 Результат проверки считают положительным, если электрическая изоляция выдерживает в течение одной минуты испытательное напряжение 4 кВ переменного тока частотой 50 Гц между соединенными между собой цепями 1-11 и контактами 12-13, 14-21 соединёнными с «землёй».
Инв.№ подл. Подп. и дата Взам.инв.№ Инв.№ дубл. Подл, и дата
6.3 Опробование
При опробовании проверяется:
-
- функционирование жидкокристаллического индикатора (ЖКИ),
-
- функционирование интерфейсов связи;
-
- функционирование модема PLC.
(Измененная редакция, Изм. № 2)
-
6.3.1 Проверка функционирования ЖКИ.
-
6.3.1.1 При включении счётчика необходимо проверить включение всех сегментов индикатора. Примеры работающего ЖКИ приведены на рисунках 1 и 2.
и и и и и и и и tarif © © © © OOG
RESET
и U и и U U. (J О % c«L. IJU.UU.IJ.IJ.UU оDATE TIME DAY MONTH YEAR PREV LOSSES
Рисунок 1
|
Изм. |
Лист |
№ докум. |
Подп. |
Дата |
Лист
5 Подготовка к поверке
Перед проведением поверки следует выполнить следующие подготовительные работы:
-
5.1 Проверить наличие и работоспособность основных и вспомогательных средств поверки, перечисленных в таблице 3.
(Измененная редакция, Изм. № 2)
-
5.2 Проверить наличие действующих свидетельств о поверке (аттестации) и знаков поверки у средств поверки.
(Измененная редакция, Изм. № 1)
-
5.3 Проверить наличие заземления всех составных частей поверочной схемы.
-
5.4 Подготовить средства поверки к работе в соответствии с руководством по эксплуатации и проверить их работоспособность путём пробного пуска.
Инв.№ подл. Подп. и дата Взам.инв.№ Инв.№дубл. Подп. и дата
|
Изм. |
Лист |
№ докум. |
Подп. |
Дата |
Лист
DATE TIME
RESET
ООО t
DAY MONTH YEAR
Рисунок 2
PREV LOSSES
Если все описанные действия завершились успешно, то ЖКИ счётчика функционирует исправно.
6.3.2 Проверка функционирования интерфейсов и возможности программирования и считывания информации через интерфейс связи
-
6.3.2.1 Для проверки возможности программирования и считывания через интерфейс необходимо подсоединить к порту RS-232 персонального компьютера преобразователь интерфейсов USB-CAN/RS-232/RS-485 «Меркурий 221».
Включить счётчик и компьютер.
Запустить программу «Конфигуратор счётчиков Меркурий».
-
6.3.2.2 Открыть вкладку «Параметры связи». На экране должно появиться окно, изображённое на рисунке 3.
Инв.№подл. Поди, и дата | Взам.инв.№ | Инв.№дубл. | Подл, и дата
Параметры связи
Выберите необходимые параметры и нажмите кнопку 'Соединить".
Время
Индикация
/правление нзгргэкон
Счетчик
Тарифы
Тип счетчика
Г
Сетевой адрес
Служебная
Слово состояния
Тил интерфейса
Энергия
J
Мгновенные значения
Г ECHO
Журналы
Максимумы мощности
Учет технически» потерь
пкэ
Отчеты
▼ Настройка
Параметры связи
8(831)466-63-S5
8(831)466-89-48
С RS485. CAN
G Оптопорт С USB-RF
С GSM с IRDA
С GSM-шлюз
Г TCP/IP
|
Уровень доступа |
Пользователь Пароль Г HEX | |
|
|User I111111 | ||
|
Настройки СОМ-порта | ||
|
|СОМ1 |
аз Sa |
Номер порта |
|
|эбОО |
д |
Скорость обмена |
|
|ло |
~я |
Четность |
|
[ЙО |
-—я |
Время ожид. отв. (нс) |
|
₽» |
Систеин. таймаут (нс) | |
Множ. сист. таймаута
Конфигуратор позволяет производить соединение со счетчиком посредством нескольких видов интерфейсов связи. Для каждого интерфейса параметры связи индивидуальны и требуют точной настройки.
Справка*
Выбрать тип счётчика «Меркурий 234», тип интерфейса, скорость обмена, номер порта. Нажать кнопку «Соединить».
6.3.2.3 Проверка программирования и считывания тарифного расписания.
Для проверки чтения тарифного расписания необходимо выполнить операции п.6.3.2.1.
6.3.2.3.1 Открыть вкладку «Тарифы». На экране должно появиться окно, изображённое на рисунке 4.
|
АВЛГ.411152.033 РЭ1 |
Лист | |||||
|
10 | ||||||
|
Изм. |
Лист |
№ докум. |
Подп. |
Дата |
Считать тарифное расписание счётчика, нажав кнопку «Прочитать из счётчика». При этом в таблице должно отобразиться тарифное расписание, которое было записано в него ранее.
Тарифы
201
Время
Индикация
г>
Й
Управление нагрузкой
[""тарифы
Профиль мощности
V Информацш
Энергия
Мгновенные значения
Журналы
Максимумы мощности
Учет технических потерь
пкэ
Отчеты
▼ Настройка
Параметры связи
8(831)466-63-55 8(831)466-89-48
—Тарификатор
-Тарифное расписание
—Праздники
1
I
пр™"™- I
Тариф по умолчанию &
На данной вкладке можно настроить тарифное расписание и режим управления тарификатором.
Режим
С Однотарифный
Многотарифный
Текущий тариф
[Тариф-1.....
Тзриф-1
Тариф-2 'ТариФ-3 Тариф-4
Ijju'm. ■ ■nun-- I
Рисунок 4
^flrmuu.jn-r лкгм I
3*писаа мв диСк I
Наши счетчики могут работать с четырьмя видами тарифов. Внутренний тарификатор отслеживает моменты перехода между тарифами и сохраняет накопленные значения анергии в индивидуальных ячейках памяти. Тарифное расписание и расписание праздничных дней записывается заводом изготовителем на год, но может быть откорректировано региональными энергосбытовыми организациями.
Инв.№ подл. Подп. и дата Взам.инв.№ Инв.№ дубл. Подп. и дата
-
6.3.2.3.2 Для программирования тарифного расписание необходимо выбрать определённый день и месяц. Изменить тарифное расписание и записать его в счётчик, нажав кнопку «Записать в счётчик». Для проверки записанного нового тарифного расписания необходимо считать его из счетчика, выполнив операции п.6.3.2.3.1.
Если описанные действия прошли успешно, то программирование и считывание тарифного расписания осуществлены правильно.
-
6.3.2.3.3 Аналогичным образом можно проверить программирование и считывание другой информации.
-
6.3.3 Проверка функционирования модема PLC и возможности передачи и приёма информации через модем PLC.
(Измененная редакция, Изм. № 2)
-
6.3.3.1 Для проверки возможности чтения информации по силовой сети через модем PLC счётчика необходимо собрать схему в соответствии с приложением Б.
(Измененная редакция, Изм. № 2)
Запустить на ПК программу «BMonitorFEC». Включить технологическое приспособление и счётчик.
Через время не более 5 мин на экране монитора ПК в соответствующем разделе (окне) программы «BMonitorFEC» должно появиться значение накопленной энергии в кВт-ч.
Сравнить эти показания с показаниями на ЖКИ счётчика. Если они совпадают, то модем PLC в счётчике при чтении информации функционирует нормально.
(Измененная редакция, Изм. № 2)
|
Изм. |
Лист |
№ докум. |
Подп. |
Дата |
АВЛГ.411152.033 РЭ1
Лист
-
6.3.3.2 Для проверки возможности программирования счетчиков с внутренним тарификатором по силовой сети через модем PLC необходимо собрать схему в соответствии с приложением Б.
(Измененная редакция, Изм. № 2)
Включить технологическое приспособление и счетчик, запустить программу «Конфигуратор счетчиков Меркурий». Выполнить п.6.3.2.3 в части программирования счетчика, не используя интерфейс. Проверка правильности программирования счетчиков проверяется с использованием интерфейса.
-
6.3.4 Подтверждение соответствия ПО
-
6.3.4.1 Для проверки подтверждения соответствия ПО необходимо подсоединить к порту RS-232 персонального компьютера преобразователь интерфейсов USB-CAN/RS-232/RS-485 «Меркурий 221».
Включить счетчик и компьютер.
Запустить программу «Конфигуратор счетчиков «Меркурий».
-
6.3.4.2 Открыть вкладку «Информация», «Служебная». На экране должно появиться
Инв.№подл. Подп. и дата Взам.инв.№ Инв.№дубл. Подп. и дата
Служебная информация
16.0* 2016. M236J53). 107*06*3
бремя
На данной странице можно посмотреть сервисную информацию счетчика.
Индикация
Управление нагрузкой
Тарифы
Профиль мощности
5Е41
M236_.800.txt
Меркурий-236
Модем
Служебная
Энергия
Мгновенные значения
Журналы
Максимумы мощности
ПКЭ
Отчеты
Параметры связи
Прочитать |
Готово!
▼ Настройка
Наименование параметра Модель счетчика Сетевой адрес Серийный номер Дата изготовления Версия ПО
Класс точности энергии А+ Класс точности энергии R+ Номинальное напряжение Номинальный ток
Счетчик на заводе изготовителе снабжается уникальным идентификационным кодом, расшифровав который мы можем уточнить служебную информацию о счетчике, вариант прошивки, серийный номер и многое другое...
Значение параметра
Меркурий-236 АТ-01 PQL 53
10750653
12.01.12 08.00.00
1.0 (%) 2.0 (%) 230 (В) 5 (А)
Рисунок 4а
Результаты проверки считаются положительными, если версия ПО счетчика не ниже 9.0.0, а контрольная сумма метрологически значимой части ПО 7EF5h (для счетчиков с буквой М и без буквы в условном обозначении типа корпуса), версия ПО счетчика не ниже 7.2.8, а контрольная сумма метрологически значимой части ПО 657Ah (для счетчиков с буквой Z в условном обозначении типа корпуса).
Измененная редакция, Изм. № 2
|
Изм. |
Лист |
№ докум. |
Подп. |
Дата |
Лист
6.4 Определение метрологических характеристик счётчика
6.4.1 Проверка стартового тока (чувствительности).
Проверку стартового тока производят на установке УППУ-МЭ 3.1 К при фазных напряжениях и значениях тока, указанных в таблице 4, и коэффициенте мощности, равном
единице.
Инв.№ подл. Подп. и дата Взам.инв.№ Инв.№ дубл. Подл, и дата
Таблица 4
|
Модификации счётчика |
Класс точности при измерении активной/ реактивной энергии |
Номинальное напряжение, (Uhom), В |
Номинальный (базовый)/ максималь-ныйток 1ном(1б)/1макс, А |
Стартовый ток (чувствительность), мА |
|
Меркурий 234AR(T)(M,Z)-00 |
0,2S/0,5 |
3x57,7/100 |
5/10 |
5 |
|
0,5S/l |
3x57,7/100 |
5/10 |
5 | |
|
Меркурий 234AR(T)(M,Z)2-00 |
0,2S/0,5 |
3x57,7/100 |
5/10 |
5 |
|
0,5S/l |
3x57,7/100 |
5/10 |
5 | |
|
Меркурий 234AR(T)(M,Z)-01 |
1/2 |
3x230/400 |
5/60 |
20 |
|
Меркурий 234AR(T)(M,Z)-02 |
1/2 |
3x230/400 |
5/100 |
20 |
|
Меркурий 234AR(T)(M,Z)-03 |
0,2S/0,5 |
3x230/400 |
5/10 |
5 |
|
0,5S/l |
3x230/400 |
5/10 |
5 | |
|
Меркурий 234AR(T)(M,Z)2-03 |
0,2S/0,5 |
3x230/400 |
5/10 |
5 |
|
0,5S/l |
3x230/400 |
5/10 |
5 | |
|
Меркурий 234AR(T)(M,Z)-04 |
0,2S/0,5 |
3x57,7/100 |
1/10 |
1 |
|
0,5S/l |
3x57,7/100 |
1/10 |
1 | |
|
Меркурий 234AR(T)(M,Z)2-04 |
0,2S/0,5 |
3x57,7/100 |
1/10 |
1 |
|
0,5S/l |
3x57,7/100 |
1/10 |
1 | |
|
Меркурий 234AR(T)(M,Z)-05 |
0,2S/0,5 |
3x230/400 |
1/10 |
1 |
|
0,5S/l |
3x230/400 |
1/10 |
1 | |
|
Меркурий 234AR(T)(M,Z)2-05 |
0,2S/0,5 |
3x230/400 |
1/10 |
1 |
|
0,5S/l |
3x230/400 |
1/10 |
1 | |
|
Меркурий 234AR(T)(M,Z)-06 |
0,2S/0,5 |
3x57,7/100 |
1/2 |
1 |
|
0,5S/l |
3x57,7/100 |
1/2 |
1 | |
|
Меркурий 234AR(T)(M,Z)2-06 |
0,2S/0,5 |
3x57,7/100 |
1/2 |
1 |
|
0,5S/l |
3x57,7/100 |
1/2 |
1 | |
|
Меркурий 234AR(T)(M,Z)-07 |
0,2S/0,5 |
3x230/400 |
1/2 |
1 |
|
0,5S/l |
3x230/400 |
1/2 |
1 | |
|
Меркурий 234AR(T)(M,Z)2-07 |
0,2S/0,5 |
3x230/400 |
1/2 |
1 |
|
0,5S/l |
3x230/400 |
1/2 |
1 |
(Измененная редакция, Изм. № 2)
Перед началом проверки необходимо перевести импульсный выход счётчика в режим поверки.
Результаты проверки считаются положительными, если счётчик регистрирует электроэнергию: импульсный выход счётчика периодически меняет своё состояние (проверяется по светодиоду, который мигает в такт импульсному выходу) и погрешность измерения электроэнергии находится в пределах ±50 %.
(Измененная редакция, Изм. № 2)
|
АВЛГ.411152.033 РЭ1 |
Лист | |||||
|
13 | ||||||
|
Изм. |
Лист |
№ докум. |
Подп. |
Дата |
6.4.2 Проверка отсутствия самохода
При проверке самохода установить в параллельные цепи счётчика напряжение 1,15 иНОм- Ток в последовательной цепи должен отсутствовать. При этом необходимо контролировать с помощью секундомера период мигания светового индикатора потребляемой мощности счётчика на установке УППУ-МЭ 3.1 К.
Результаты проверки считаются положительными, если импульсный выход счётчика создает не более одного импульса указанного в таблице 5:
Инв.№ подл. Подп. и дата Взам.инв.№ Инв.№ дубл. Подл, и дата
Таблица 5
|
Модификации счётчика |
Класс точности при измерении активной/ реактивной энергии |
Постоянная счётчика в режиме поверки, имп/(кВт>ч), имп/(квар*ч) |
Номинальное напряжение, (Uhom), В |
Номинальный (базовый)/ максимальный ток 1ном(1б)/1мак с, А |
Время, мин |
|
Меркурий 234AR(T)(M,Z)-00 |
0,2S/0,5 |
160000 |
3x57,7/100 |
5/10 |
3,25 |
|
0,5S/l |
160000 |
3x57,7/100 |
5/10 |
2,17 | |
|
Меркурий 234AR(T)(M,Z)2-00 |
0,2S/0,5 |
160000 |
3x57,7/100 |
5/10 |
3,25 |
|
0,5S/l |
160000 |
3x57,7/100 |
5/10 |
2,17 | |
|
Меркурий 234AR(T)(M,Z)-01 |
1/2 |
32000 |
3x230/400 |
5/60 |
0,46 |
|
Меркурий 234AR(T)(M,Z)-02 |
1/2 |
16000 |
3x230/400 |
5/100 |
0,55 |
|
Меркурий 234AR(T)(M,Z)-03 |
0,2S/0,5 |
160000 |
3x230/400 |
5/10 |
0,82 |
|
0,5S/l |
160000 |
3x230/400 |
5/10 |
0,55 | |
|
Меркурий 234AR(T)(M,Z)2-03 |
0,2S/0,5 |
160000 |
3x230/400 |
5/10 |
0,82 |
|
0,5S/l |
160000 |
3x230/400 |
5/10 |
0,55 | |
|
Меркурий 234AR(T)(M,Z)-04 |
0,2S/0,5 |
160000 |
3x57,7/100 |
1/10 |
3,25 |
|
0,5S/l |
160000 |
3x57,7/100 |
1/10 |
2,17 | |
|
Меркурий 234AR(T)(M,Z)2-04 |
0,2S/0,5 |
160000 |
3x57,7/100 |
1/10 |
3,25 |
|
0,5S/l |
160000 |
3x57,7/100 |
1/10 |
2,17 | |
|
Меркурий 234AR(T)(M,Z)-05 |
0,2S/0,5 |
160000 |
3x230/400 |
1/10 |
0,82 |
|
0,5S/l |
160000 |
3x230/400 |
1/10 |
0,55 | |
|
Меркурий 234AR(T)(M,Z)2-05 |
0,2S/0,5 |
160000 |
3x230/400 |
1/10 |
0,82 |
|
0,5S/l |
160000 |
3x230/400 |
1/10 |
0,55 | |
|
Меркурий 234AR(T)(M,Z)-06 |
0,2S/0,5 |
160000 |
3x57,7/100 |
1/2 |
16,25 |
|
0,5S/l |
160000 |
3x57,7/100 |
1/2 |
10,84 | |
|
Меркурий 234AR(T)(M,Z)2-06 |
0,2S/0,5 |
160000 |
3x57,7/100 |
1/2 |
16,25 |
|
0,5S/l |
160000 |
3x57,7/100 |
1/2 |
10,84 | |
|
Меркурий 234AR(T)(M,Z)-07 |
0,2S/0,5 |
160000 |
3x230/400 |
1/2 |
4,08 |
|
0,5S/l |
160000 |
3x230/400 |
1/2 |
2,72 | |
|
Меркурий 234AR(T)(M,Z)2-07 |
0,2S/0,5 |
160000 |
3x230/400 |
1/2 |
4,08 |
|
0,5S/l |
160000 |
3x230/400 |
1/2 |
2,72 |
(Измененная редакция, Изм. № 2)
6.4.3 Определение погрешности счётчика при измерении активной и реактивной энергии производится методом непосредственного сличения на установке УППУ-МЭ 3.1 К. Перед началом поверки необходимо прогреть счётчик в течении 10 минут.
|
АВЛГ.411152.033 РЭ1 |
Лист | |||||
|
14 | ||||||
|
Изм. |
Лист |
№ докум. |
Подп. |
Дата |
Определение погрешности счётчиков класса точности 1 при измерении активной энергии, активной мощности по ГОСТ 31819.21 и класса точности 0,2S и 0,5S при измерении активной энергии, активной мощности по ГОСТ 31819.22 проводят при значениях информативных параметров входного сигнала, указанных в таблице 6. Определение погрешности счётчиков класса точности 1 и 2 при измерении реактивной энергии и реактивной (полной) мощности по ГОСТ 31819.23, класса точности 0,5 по АВЛГ.411152.033 ТУ проводят при значениях информативных параметров входного сигнала, указанных в таблице 7. Определение погрешности проводят для активной энергии прямого направления и реактивной энергии и мощности прямого и обратного направления методом образцового счётчика на установке УППУ-МЭ 3.1 К.
(Измененная редакция, Изм. № 1)
Инв.№ подл. Подп. и дата Взам.инв.№ Инв.№дубл. Подп. и дата
Таблица 6 - Значения информативных параметров входного сигнала при измерении активной энергии и активной мощности.
|
№ п/п |
Информативные параметры входного сигнала |
Пределы допустимого значения погрешности при измерении активной энергии, % класс точности |
Время измерения, с | |||||
|
Напряжение, В |
Tok, A |
Cos <р |
Основной режим |
Поверочный режим | ||||
|
0,2S |
0,5S |
1 | ||||||
|
1 |
3 XUhoM |
3x0,01IHOm |
1,0 |
±0,4 |
±1,0 |
- |
- |
60 |
|
2 |
3XUH0M |
3><0,051ном(1б) |
1,0 |
±0,2 |
±0,5 |
±1,5 |
- |
60 |
|
3 |
3XUh0M |
3x0,1I6 |
1,0 |
- |
- |
±1,0 |
- |
60 |
|
4 |
3XUHOM |
Зх1ном(1б) |
1,0 |
±0,2 |
±0,5 |
±1,0 |
30 |
- |
|
5 |
3XUh0M |
Зх1макс |
1,0 |
±0,2 |
±0,5 |
±1,0 |
30 |
- |
|
6 |
3 XUhoM |
3X0,02IHOM |
0,5инд |
±0,5 |
±1,0 |
- |
60 | |
|
7 |
3XUh0M |
Зх0,021ном |
0,8емк |
±0,5 |
±1,0 |
- |
60 | |
|
8 |
3XUhOM |
3Х0,11ном(1б) |
0,5инд |
±0,3 |
±0,6 |
±1,5 |
60 | |
|
9 |
3XUj!OM |
Зх0,11ном(1б) |
0,8емк |
±0,3 |
±0,6 |
±1,5 |
60 | |
|
10 |
3XUH0M |
3x0,21б |
0,5инд |
- |
- |
±1,0 |
60 | |
|
11 |
3XUhoM |
3x0,21б |
0,8емк |
- |
- |
±1,0 |
60 | |
|
12 |
3XUhom |
3 xIH0M(Ig) |
0,5инд |
±0,3 |
±0,6 |
±1,0 |
30 |
- |
|
13 |
3XUh0M |
Зх1ном(1б) |
0,8емк |
±0,3 |
±0,6 |
±1,0 |
30 |
- |
|
14 |
3 XUhoM |
Зх1макс |
0,5инд |
±0,3 |
±0,6 |
±1,0 |
30 |
- |
|
15 |
3 XUhoM |
Зх1Макс |
0,8емк |
±0,3 |
±0,6 |
±1,0 |
30 |
- |
|
16 |
3XUjioM |
1 х0,051ном |
1,0 |
±0,3 |
±0,6 |
- |
- |
60 |
|
17 |
3XUH0M |
1x0,11б |
1,0 |
- |
- |
±2,0 |
- |
60 |
|
18 |
3XUjiom |
1 Х1ном(1б) |
1,0 |
±0,3 |
±0,6 |
±2,0 |
30 |
- |
|
19 |
3XUh0M |
Iх Гмакс |
1,0 |
±0,3 |
±0,6 |
±2,0 |
30 |
- |
|
20 |
3xUHom |
1 Х0, Ином |
0,5инд |
±0,4 |
±1,0 |
- |
- |
60 |
|
21 |
3XUHOM |
1x0,21б |
0,5инд |
- |
- |
±2,0 |
- |
60 |
|
22 |
3XUHOM |
1 Х1ном(1б) |
0,5инд |
±0,4 |
±1,0 |
±2,0 |
30 |
- |
|
23 |
3 XUhoM |
Iх 1макс |
0,5инд |
±0,4 |
±1,0 |
±2,0 |
30 |
- |
|
Изм. |
Лист |
№ докум. |
Подп. |
Дата |
Лист
Инв.№ подл. Подп. и дата Взам.инв.№ Инв.№дубл. Подп. и дата
Таблица 7 - Значения информативных параметров входного сигнала при измерении реактивной энергии и реактивной мощности.
|
№ п/п |
Информативные параметры входного сигнала |
Предел допустимого значения погрешности при измерении реактивной энергии, % класс точности |
Время измерения, ' . - с | |||||
|
Напряжение, В |
Tok, A |
Sin ф |
Основ-ной режим |
Пове-ровный режим | ||||
|
0,5 |
1 |
2 | ||||||
|
1 |
3XUhoM |
3x0,02IHom |
1,0 |
±0,8 |
±1,5 |
- |
- |
60 |
|
2 |
3XUHOM |
Зх0,051НОм(1б) |
1,0 |
±0,5 |
±1,0 |
±2,5 |
30 |
- |
|
3 |
3XUh0M |
3x0,10I6 |
1,0 |
- |
- |
±2,0 |
30 |
- |
|
4 |
3XUH0M |
Зх1ном(1б) |
1,0 |
±0,5 |
±1,0 |
±2,0 |
30 |
- |
|
5 |
3XUhOM |
Зх1макс |
1,0 |
±0,5 |
±1,0 |
±2,0 |
30 |
- |
|
6 |
3XUHOM |
Зх0,051Ном |
0,5инд |
±0,8 |
±1,5 |
- |
- |
60 |
|
7 |
3xUhom |
Зх0,051Ном |
0,5емк |
±0,8 |
±1,5 |
- |
- |
60 |
|
8 |
3XUhoM |
Зх0,101НОм(1б) |
0,5инд |
±0,5 |
±1,0 |
±2,5 |
- |
60 |
|
9 |
3XUhoM |
3Х0,101цом(1б) |
0,5емк |
±0,5 |
±1,0 |
±2,5 |
- |
60 |
|
10 |
3 XUhOM |
Зх0,201б |
0,5инд |
- |
- |
±2,0 |
30 | |
|
11 |
3XUh0M |
Зх0,201б |
0,5емк |
- |
- |
±2,0 |
30 | |
|
12 |
3xUhom |
Зх1ном(1б) |
0,5инд |
±0,5 |
±1,0 |
±2,0 |
30 | |
|
13 |
3XUHOM |
Зх1ном(1б) |
0,5емк |
±0,5 |
±1,0 |
±2,0 |
30 | |
|
14 |
3XUHom |
Зх1макс |
0,5инд |
±0,5 |
±1,0 |
±2,0 |
30 | |
|
15 |
3XUhoM |
Зх1макс |
0,5емк |
±0,5 |
±1,0 |
±2,0 |
30 | |
|
16 |
3XUH0M |
3Х0,101цом |
0,25инд |
±0,8 |
±1,5 |
- |
30 | |
|
17 |
3XUh0M |
3 х0, 1 01НОМ |
0,25емк |
±0,8 |
±1,5 |
- |
30 | |
|
18 |
3XUjiOM |
Зх0,201б |
0,25инд |
- |
- |
±2,5 |
30 | |
|
19 |
3 XUHOM |
Зх0,201б |
0,25емк |
- |
- |
±2,5 |
30 | |
|
20 |
3xUhom |
Зх1ном(1б) |
0,25инд |
±0,8 |
±1,5 |
±2,5 |
30 | |
|
21 |
3xUHom |
Зх1ном(1б) |
0,25емк |
±0,8 |
±1,5 |
±2,5 |
30 | |
|
22 |
3XUHOM |
3 х 1макс |
0,25инд |
±0,8 |
±1,5 |
±2,5 |
30 | |
|
23 |
3xUHom |
3 х 1макс |
0,25емк |
±0,8 |
±1,5 |
±2,5 |
30 | |
|
24 |
3XUh0M |
1 х0,051Ном |
1,0 |
±0,8 |
±1,5 |
- |
60 | |
|
25 |
3XUh0M |
1х0,10(1б) |
1,0 |
- |
- |
±3,0 |
60 | |
|
26 |
3XUHOM |
1х0,101ном |
0,5инд |
±0,8 |
±1,5 |
- |
60 | |
|
27 |
3XUHOM |
1х0,101ном |
0,5емк |
±0,8 |
±1,5 |
- |
60 | |
|
28 |
3XUh0M |
1 х0,201б |
0,5инд |
- |
- |
±3,0 |
60 | |
|
29 |
3xUHom |
1х0,201б |
0,5емк |
- |
- |
±3,0 |
60 | |
|
30 |
3xUh0M |
1 Х1ном(1б) |
1,0 |
±0,8 |
±1,5 |
±3,0 |
60 | |
|
31 |
3XUhOM |
1 Х1ном(1б) |
0,5инд |
±0,8 |
±1,5 |
±3,0 |
60 | |
|
32 |
3XUh0M |
1 х1ном(1б) |
0,5емк |
±0,8 |
±1,5 |
±3,0 |
60 | |
|
33 |
3XUhom |
1х Гмакс |
1,0 |
±0,8 |
±1,5 |
±3,0 |
30 |
- |
|
34 |
3 XUhoM |
1 х1макс |
0,5инд |
±0,8 |
±1,5 |
±3,0 |
30 |
- |
|
35 |
3XUhom |
1 х1макс |
0,5емк |
±0,8 |
±1,5 |
±3,0 |
30 |
- |
|
АВЛГ.411152.033 РЭ1 |
Лист | |||||
|
16 | ||||||
|
Изм. |
Лист |
№ докум. |
Подп. |
Дата |
Результаты поверки считаются положительными и счётчик соответствует классу точности, если погрешности не превышают значений, приведенных в таблице 6 и 7.
-
6.4.4 Определение погрешности измерения фазных напряжений и токов производится
методом сравнения со значениями напряжения и тока, измеренных эталонным счётчиком установки в соответствии с формулами:
8и =
Uu-Uo
Uo
•100,%
Я =^—^400,%
Io
где Uu, Iu - значения фазных напряжений и токов, измеренные счётчиком;
Uo, Io - значения фазных напряжений и токов, измеренные эталонным счётчиком установки.
Измерения фазных напряжений производятся для каждой фазы сети для трёх значений напряжений: 0,8UHOm, UHOm, 1,2UHOm.
(Измененная редакция, Изм. № 2)
Измерения фазных токов необходимо проводить для каждой фазы сети для трех значений токов: 0,021Ном (0,051б), 1ном(1б), 1макс-
Результаты проверки считаются положительными, если вычисленные погрешности измерения напряжения находятся в пределах ±0,5 %.
Результаты поверки считаются положительными, если вычисленные погрешности измерения тока счётчиков класса точности 0,2S и 0,5 S в диапазоне токов от 0,021ном до Imax
находятся в пределах:
Si = ±
0,5 + 0,005
Imax
lx
-1
7
Инв.№ подл. Подп. и дата Взам.инв.№ Инв.№дубл. Подп. и дата
где Imax - максимальный ток счётчика, 1х - измеряемое значение тока.
Результаты поверки считаются положительными, если вычисленные погрешности измерения тока счётчиков класса точности 1 в диапазоне токов от 0,05Iq до 1б находятся в пре
делах:
Si = ±
1 + 0,01
7
,%
где 1б - базовый ток счётчика,
1х - измеряемое значение тока.
Результаты поверки считаются положительными, если вычисленные погрешности измерения тока счётчиков класса точности 1 в диапазоне токов от Ig до Imax находятся в преде
лах:
-1
7
,%
6.4.5 Определение погрешности измерения частоты сетевого напряжения производится методом сравнения со значением частоты сети, измеренной с помощью частотомера 43-63 и рассчитывается по формуле:
|
Изм. |
Лист |
№ докум. |
Подп. |
Дата |
8F=Fu Fo-\W,%
Fo
где Fh - значение частоты, измеренное счётчиком;
Fo - значение частоты, измеренное частотомером.
Измерение частоты необходимо проводить при следующих значениях частоты: 45 Гц; 50 Гц; 55 Гц.
(Измененная редакция, Изм. № 2)
Результаты поверки считаются положительными, если вычисленные погрешности измерения частоты находятся в пределах ±0,02 Гц.
(Измененная редакция, Изм. № 2)
6.4.6 Определение точности хода встроенных часов
Определение точности хода встроенных часов производится во включенном состоянии.
Подключить счётчик к компьютеру. Импульсный выход счётчика (контакты 12, 13) подключить к частотомеру согласно рисунка 5. С помощью программы «Конфигуратор счётчиков Меркурий» перевести импульсный выход счётчика в режим «Тест 0.5 Гц».
Измерить период с относительной погрешностью не хуже 10"7 (измерение проводить по спаду).
Рассчитать точность хода часов без коррекции по формуле:
86400-(Шст - Шзм)
Инв.№ подл. Подп. и дата Взам.инв.№ Инв.№дубл. Подл, и дата
ЛИСТ
где Шет - период, соответствующий 1/0,5 Гц;
Щзм - измеренный период.
Рассчитать точность хода часов с учётом коррекции по формуле: Т = 86400/К + Тч, где К - коэффициент коррекции, считанный из счётчика
Счётчик считается выдержавшим испытания, если точность хода часов находится в пределах ±0,5 с/сутки.
|
АВЛГ.411152.033 РЭ1 |
Лист | |||||
|
18 | ||||||
|
Изм. |
Лист |
№ докум. |
Подп. |
Дата |
Инв.№ подл. Подп. и дата Взам.инв.№ Инв.№ дубл. Подл, и дата
|
7 Оформление результатов поверки
(Измененная редакция, Изм. № 1) | ||||||
|
АВЛГ.411152.033 РЭ1 |
Лист | |||||
|
19 | ||||||
|
Изм. |
Лист |
№ докум. |
Подп. |
Дата | ||
ПРИЛОЖЕНИЕ А
(рекомендуемое)
Форма протокола поверки
Инв.№ подл. Подп. и дата Взам.инв.№ Инв.№дубл. Подл, и дата
наименование организации, проводившей поверку
ПРОТОКОЛ ПОВЕРКИ №___________от______________20__г.
Счётчик типа _________Зав№________Год выпуска______Изготовитель______________
Принадлежит
Основные технические характеристики по ГОСТ (ТУ)__________________________________
-
- класс точности или пределы допускаемой основной относительной погрешнсти___________
-
- номинальное напряжение ______________________________________________________В
-
- номинальный ток __________________________________________________________А
Дата предыдущей поверки ______________________________________________________
Поверочная установка типа __________№____________свидетельство о поверке установки
№___________от__________ 20__ г., срок действия до 20__г., эталонный счётчик
типа_______№________, предназначена для поверки счётчиков типа______и класса точности
__________при соотношении основных относительных погрешностей эталонного и поверяемого счётчиков, не превышающем____________________________
Результаты поверки:
Внешний осмотр _________________________________________________________
Проверка изоляционных свойств_________________________________________________
Опробование и проверка правильности работы счётного механизма и импульсного выхода __________________________________________________________________
Проверка отсутствия самохода____________________________________________________
Проверка чувствительности ____________________________________________________
Таблица А.1 - Результаты определения основной относительной погрешности в режимах симметрии и несимметрии нагрузок, а также значение разности погрешностей для различных режимов при номинальном токе и коэффициенте мощности, равном единице
|
Напряжение, В |
Нагрузка, % номинального тока |
Коэффициент мощности |
Основная относительная погрешность, % |
Разность погрешностей в режимах симметричной и несимметричной нагрузок, % |
Заключение
Поверку провёл __________________________ ____________________________
подпись имя, отчество, фамилия
|
АВЛГ.411152.033 РЭ1 |
Лист | |||||
|
20 | ||||||
|
Изм. |
Лист |
№ докум. |
Подп. |
Дата |
ПРИЛОЖЕНИЕ Б
(обязательное)
Схема для проверка функционирования счётчика с модемом PLC
(Измененная редакция, Изм. № 2)
Инв.№ подл. Подп. и дата Взам.инв.№ Инв.№ дубл. Подл, и дата
|
АВЛГ.411152.033 РЭ1 |
Лист | |||||
|
21 | ||||||
|
Изм. |
Лист |
№ докум. |
Подп. |
Дата |
Инв.№ подл. Подп. и дата Взам.инв.№ Инв.№ дубл. Подп. и дата
Лист регистрации изменений
|
Изм. |
Номера листов (страниц) |
Всего листов (страниц) в докум. |
№ документа |
Входящий № сопровод докум. и дата |
Подп. |
Дата | |||
|
измененных |
замененных |
новых |
аннулированных | ||||||
|
АВЛГ.411152.033 РЭ1 |
Лист | |||||
|
22 | ||||||
|
Изм. |
Лист |
№ докум. |
Подп. |
Дата |
Копировал
Формат А4
