УТВЕРЖДАЮ

Руководитель ГЦИ СИ

ФГУП «ВНИИМ им. Д. И. Менделеева»

АМПЕРМЕТРЫ ЩИТОВЫЕ АНАЛОГОВЫЕ СО СМЕННЫМИ ШКАЛАМИ АМР

МЕТОДИКА ПОВЕРКИ

МП -2201 -0021 -2011

Руководитель лаборатории ГЦИ СИ

Санкт-Петербург 2011

(2ОД1 1’Ж.\1 nil

Настоящая методика ) с i анавливае i мсюлы и средства первичной и периодической поверки ампермсiров чиповых ана.ioi овых со сменными шкалами АМР модификаций 16003. 1600-1. 16073. 16074. 16029 и 1 6030. (далее но iексту амперметры) при выпуске из произволе т ва. находящихся в шеи.газации, после хранения и ремонт.

Интервал между поверками 5 лег

  • I OHL РАЦИИ ИОВ1-РКИ

  • 1.1 При проведении поверки должны овив выпо.11iciibi следующие операции поверки, указанные в таблице 1.

Габлица 1

Наименование операции

Номер

п) нк 1 а

Обязательность проведения операции при:

первичной поверке

после ремонт а

женл) а га-цни и хранении

1

А

т

А

3

5

Внешний осмотр

6.1

Да

Да

Да

Опробование

6.2

Да

Да

Да

Определение мет ролти ических харак 1 ерис тик

6 3

Да

Да

Да

  • 2 (ТТ.ДСГВА 1IOB1 РКП

    • 2.1 Поверка амперметров должна производит вся с помощью средств поверки, перечисленных в таблице 2.

Таблица 2

11аименованне

I ин СИ

Испо и, о емые основные

1ехннческиехаракчеристнкн

СИ

Пункт

ме го

дики

11римечание

Калибратор универсальный

Н4-7

Диапазон     воспроизведения

силы переменного тока oi 0.1 нА , то 30 А (0.1 1ц 1 к1 ц) с о I поен 1 елы1ой hoi решпост ыо 0.01     0.1 Т>.

6.3

Примечания

Допускается применение других средств поверки, основные характеристики которых не хуже приведенных в lao.nme 2.

  • 3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

    • 3.1 При поверке должны выполняться меры безопасности, указанные в руководствах (инструкциях) по эксплуатации поверяемого амперметра и средств поверки.

  • 4 УСЛОВИЯ ПОВЕРКИ

    • 4.1 При проведении поверки должны соблюдаться следующие нормальные условия:

  • • напряжение питания сети, В

    230 ± 23

    50.0 ±0.5

    4-20 ± 5

    55 ± 25

    100 ±4 (765 ± 30)

  • • частота сети, Гц

  • • температура окружающего воздуха. °C

  • • относительная влажность воздуха. %

  • • атмосферное давление. кПа (мм. рт. ст.)

  • 4.2 Показания амперметров отсчитывают в направлении, перпендикулярном к шкале.

  • 4.3 Амперметры допускается поверять без демонтажа со щита или панели с использованием электрокоммутирующих элементов, не влияющих на метрологические характеристики приборов.

  • 4.4 Если перед началом поверки амперметры находились в условиях, отличающихся от нормальных условий применения, то поверку следует начинать после выдержки их в нормальных условиях в течение суток.

  • 5 ПОДГОТОВКА К ПОВЕРКЕ

    • 5.1 Перед проведением поверки следует проверить наличие эксплуатационной документации и срок действия свидетельств о поверке на средства поверки.

    • 5.2 Включить средства поверки и прогреть их в течение времени, указанного в их эксплуатационной документации.

  • 6 ПРОВЕДЕНИЕ ПОВЕРКИ

В результате поверки определяют действительные значения силы переменного электрического тока, получаемые при измерениях с помощью амперметров.

  • 6.1 Внешний осмотр

    • 6.1.1 Внешний осмотр амперметров предусматривает проверку:

  • - комплектности;

  • - отсутствия механических повреждений корпуса;

  • - состояния лакокрасочных покрытий.

  • 6.2 Опробование

    • 6.2.1  Опробование проводят после ознакомления с руководством по эксплуатации.

    • 6.2.2 При опробовании должно быть установлено надежное закрепление зажимов амперметров, плавный ход и четкая регулировка нулевых показаний.

6.3 Определение метроло!ических харакiерпстик.

  • 6.3.1 Определение метрологических характерно ик амперметров проводя! методом прямых измерений с помощью калибратора универсального 114-7 (далее по тексту калибраюр). Для уюго соберите схему и гмсрсний. приведенную на рису икс 1.

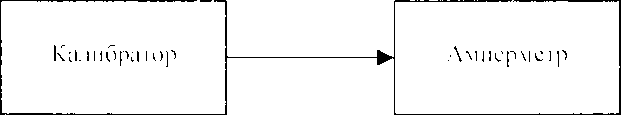

Рисунок I. Схема измерений

  • 6.3.2 Регулируя выходной ток калибра гора ус танови те показания амперме тра в соответствии со значениями измеряемой силы тока, приведенными в i рафс I таблицы 3.

  • 6.3.3 Показания выходною тока калибраюра. оюбражасмые на ею дисплее, занесиlc it графу 3 таблины Т

  • 6.3.4 Поверку амперме тров проводя ) па всех оюсжах. приведенных в i рафс I таблицы 3.

Iаблица3

Измеряемая

Час 1 о 1 а.

11 (1 ка таи и я

1 loi ровное 1 ),. 0 о О 1

Допу с i имые значения

сила 1 ока. А

1 и

прибора. А

ио иloii шкалы

Мин.

Макс.

1

О

У

4

5

6

Для амнермс!ров модификаций 16003. 16004. 16073.

16074 и 16030

1

50

0.925

1.075

э

50

1.925

2.075

л

50

1.5

2.925

3.075

4

50

3.925

4.075

5

50

4.925

5.075

д

ля амперметров модификации 16029

5

50

4.55

5.45

10

50

9.55

10.45

15

50

1 <

14.55

1 5.45

20

50

! .?

1 9.55

20.45

1 J

50

24.55

25.45

30

50

29.55

30.45

  • 6.3.5 Резе л ь 1 a i ы поверки считаются удовле твори ic. жными. если значения силы переменного электрического тока, полученные при измерениях с помощью амперметров, не выходят за границы минимальных и .максимальных донусшмых значений, указанных в I рафах 5 и 6 таблицы 3.

  • 7 ОФОРМЛЕНИИ РЕЗУЛЬТАТОВ ПОВЕРКИ

74 Результаты поверки оформляю! св11дегельс!вом о поверке установленной формы.

7.2 В случае отрицательных резулышов поверки на амнеруюр выдаю) извещение о непригодности с указанием причин забраковки.
