УТВЕРЖДАЮ

Директор

УТВЕРЖДАЮ

Руководитель

Государственная система обеспечения единства измерений Меры напряженности магнитного поля М-503

Методика поверки

МКИЯ.422541.003 МП

г. Екатеринбург 2011 г.

Содержание

коэффициента преобразования меры для напряжённости постоянного магнитного поля

коэффициентов преобразования меры для напряжённости переменного магнитного поля

Приложение А

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящая методика распространяется на меры напряжённости магнитного поля М-503 (далее по тексту - меры) и устанавливает методы и средства их первичной и периодической поверок.

Интервал между поверками - 1 год.

2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящей методике использованы ссылки на следующие нормативные документы:

  • - ГОСТ 12.3.019-80 "ССБТ. Испытания и измерения электрические. Общие требования безопасности";

  • - ПР 50.2.006-94 "ГСИ. Порядок проведения поверки средств измерений".

3 ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1

Наименование операции

Номер пунк-та методики поверки

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

9.1

Да

Да

2 Опробование

9.2

Да

Да

3 Определение (проверка) коэффициента преобразования (постоянной) и погрешности коэффициента преобразования меры для напряжённости постоянного магнитного поля

9.3

Да

Да

4 Определение постоянной измерительной катушки магнитной индукции М-503.10

9.4

Да

Да

5 Определение (проверка) коэффициентов преобразования (постоянных) и погрешности коэффициентов преобразования меры для напряжённости переменного магнитного поля

9.5

Да

Да

4 СРЕДСТВА ПОВЕРКИ
  • 4.1 При проведении поверки должны быть использованы средства поверки, указанные в таблице 2.

Таблица 2

Номер пункта методики

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки.

9.3

Измеритель напряжённости магнитного поля МФ-207, диапазон измерения напряжённости постоянного магнитного поля от ± 10 до ± 300000 А/м (диапазон показаний от 0 А/м до ±300000 А/м), по-

(Н   )

грешность не более: ± 3 + 0,25 —-1  ,

L      1н )]

где: Нк - верхний предел измерения напряженности магнитного поля, А/м.

Н— измеренное значение напряженности магнитного поля, А/м.

Мера напряжённости постоянного магнитного поля М-113, диапазон воспроизводимых значений напряжённости постоянного магнитного поля от 0 до 25000 А/м, погрешность коэффициента преобразования (постоянной) меры не более ±0,3 %.

Измеритель магнитной индукции Ш1-9, диапазон измерения от 25 до 2500 мТл, погрешность не более ±0,1 %.

Мультиметр цифровой Agilent 34410А, пределы измерения и погрешность измерения напряжения постоянного тока: 100 мВ, не более ±(0,005 % от отсчета + 0,0035 % от предела); 1 В, не более ±(0,0035 % от отсчета ± 0,0007% от предела); 10 В, не более ±(0,003 % от отсчета + 0,0005 % от предела).

Меры сопротивления переменного тока МС-1/1 и МС-01/1, номинальное значение сопротивления 1 и 0,01 Ом, нестабильность сопротивления за 1 год не более ±0,03 %.

Источник напряжения и тока стабилизированный БЗ-784, пределы установки выходного напряжения до 40 В, тока до 8 А.

9.4

Государственный первичный эталон единиц магнитных величин ГЭТ 12-91, диапазон воспроизведения отношения магнитного потока к магнитной индукции от 1-10‘3 до 5 Вб/Тл, диапазон частот от 0 до 500 Гц, среднее квадратическое отклонение от Г10’3 до Г10’5, неисключённая систематическая погрешность от ЗЮ’4 до 5-10'5.

9.5

Измерительная катушка магнитной индукции М-503.10, значение постоянной от 0,1 до 0,3 Вб/Тл, погрешность не более ±0,3 % в диапазоне частот до 400 Гц (входит в комплект меры).

Мультиметр цифровой Agilent 34410А (2 штуки), пределы измерения и погрешность измерения напряжения переменного тока в диапазоне частот от 10 Гц до 20 кГц: 100 мВ, 1 В, 10 В, 100 В, не более ±(0,05 % от отсчета + 0,03 % от предела).

Меры сопротивления переменного тока МС-10/1, МС-1/1 и МС-01/1, номинальное значение сопротивления 10, 1 и 0,01 Ом, нестабильность сопротивления за 1 год не более ±0,03 %.

Номер пункта методики

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки.

Генератор сигналов произвольной формы 33220А, диапазон частот выходного сигнала от Г10'6 Гц до 20 МГц, погрешность частоты выходного сигнала ±2-10’5.

Усилитель мощности MNA3000, пределы установки среднеквадратического значения выходного напряжения не менее 50 В при токе нагрузки не менее 6 А для частот от 20 до 400 Гц.

4.2 Средства измерений, применяемые для поверки, должны иметь действующие свидетельства о поверке.

  • 4.3 Для проведения поверки допускается применение других средств, не приведённых в таблице 2, при условии обеспечения ими необходимой точности измерений.

5 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 5.1 К проведению поверки допускают лиц с высшим техническим образованием, прошедших повышение квалификации по специализации "Поверка (калибровка) средств измерений магнитных величин" и аттестованных в установленном порядке в качестве поверителей средств измерений магнитных величин.

  • 5.2 Перед проведением поверки необходимо ознакомиться с настоящей методикой и эксплуатационной документацией на поверяемую меру и средства поверки.

6 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 6.1 При проведении поверки должны выполняться требования безопасности, указанные в эксплуатационной документации на поверяемую меру и применяемые средства поверки, а также общие требования безопасности по ГОСТ 12.3.019-80.

7 УСЛОВИЯ ПОВЕРКИ
  • 7.1 При проведении поверки должны соблюдаться следующие нормальные условия:

  • - температура окружающего воздуха, °C...................................................20±5;

  • - напряженность постоянного магнитного поля, А/м...................не более 80;

  • - амплитуда напряженности переменного магнитного поля

частотой до 400 Гц, А/м..................................................................не более 0,8.

8 ПОДГОТОВКА К ПОВЕРКЕ
  • 8.1 Перед поверкой средства поверки и поверяемая мера должны быть выдержаны в нормальных условиях не менее пяти часов.

  • 8.2 Средства поверки и поверяемая мера должны быть подготовлены к работе в соответствии с эксплуатационной документацией на них.

  • 9 ПРОВЕДЕНИЕ ПОВЕРКИ

9.1 Внешний осмотр
  • 9.1.1 При внешнем осмотре должно быть установлено соответствие меры следующим требованиям:

  • - комплектность меры должна соответствовать формуляру;

  • - наружные поверхности корпуса, клеммы для подсоединения питания и основание меры не должны иметь механических повреждений и деформаций, могущих повлиять на работоспособность меры.

9.2 Опробование
  • 9.2.1 Собрать схему в соответствии с рисунком 2, провода должны быть подсоединены к клеммам XS1 * и XS3 -© ~ I 50Hz- Использовать меру сопротивления переменного тока МС-01/1.

  • 9.2.2 Подготовить приборы и меру к работе в соответствии с эксплуатационной документацией на них.

  • 9.2.3 Установить частоту генератора 50 Гц и, меняя значение тока в обмотках меры (изменяя выходное напряжение усилителя мощности) в диапазоне до 5 А (среднеквадратическое значение), убедиться, что меняются показания мультиметра (напряжение на измерительной катушке магнитной индукции М-503.10, помещённой в зазор меры).

  • 9.2.4 Если требования п. 9.2.3 не выполняются, мера признаётся непригодной к применению, дальнейшие операции поверки не производятся.

  • 9.3 Определение (проверка) коэффициента преобразования (постоянной) и погрешности коэффициента преобразования меры для напряжённости постоянного магнитного поля

9.3.1 При первичной поверке
  • 9.3.1.1 Подготовить приборы и меру к работе в соответствии с эксплуатационной документацией на них.

  • 9.3.1.2 Собрать схему в соответствии с рисунком 1, провода должны быть подсоединены к клеммам XS1 * и XS2 -0-1. Использовать меру сопротивления переменного тока МС-1/1. Преобразователь измерителя магнитной индукции Ш1-9 разместить в геометрическом центре рабочего объёма меры.

  • 9.3.1.3 Подать в обмотки меры постоянный ток силой 0,25 А (допускаемые отклонения силы тока не более ±5 %). Действительное значение силы тока I, А, рассчитывать по формуле:

т - Ui

‘ R ’                                                                          (1)

где ц - значение напряжения, измеренное мультиметром Agilent 34410А, В;

R - действительное значение электрического сопротивления меры МС-1/1,Ом.

6

Рисунок 1

  • 1 - источник напряжения и тока стабилизированный БЗ-784

  • 2 - поверяемая мера М-503

  • 3 - измеритель магнитной индукции Ш1-9

  • 4 - мера сопротивления переменного тока МС-01/1 (МС-1/1)

  • 5 - мультиметр цифровой Agilent 34410А

  • 6 - преобразователь измерителя магнитной индукции Ш1-9

  • 9.3.1.4 Измерить с помощью Ш1-9 значение магнитной индукции в зазоре меры В, Тл. Рассчитать значение напряженности магнитного поля в зазоре меры Н,, А/м по формуле:

(2)

где //д = 4тг • 10 7 Гн/м - магнитная постоянная.

Рассчитанные значения тока I и напряженности магнитного поля Hi записать в таблицу А. 1 протокола поверки (Приложение А).

Если не удаётся произвести измерение магнитной индукции с помощью Ш1-9 (отсутствует сигнал ядерного магнитного резонанса (ЯМР) на экране осциллографического индикатора Ш1-9), то мера признаётся непригодной к применению, дальнейшие операции поверки не производятся.

  • 9.3.1.5 Повторить п.п. 9.3.1.3—9.3.1.4 для значений силы тока 0,5; 1,0; 1,8; 3,0; 4,0; 5,0; 6,0; 7,0; 7,5 А (допускаемые отклонения не более ± 5 %)*. Для токов силой

1 при работе с мерой М-503 не допускается переход от больших значений тока меры к меньшим, а также изменение направления тока. При необходимости таких действий следует повторить размагничивание магнитопровода меры.

0,25; 0,5; 1,0; 1,8 А использовать меру МС-1/1; для токов силой 3,0; 4,0, 5,0; 6,0; 7,0;

  • 7,5 А - меру МС-01/1. При необходимости, значения силы тока 0,25 А и 7,5 А могут быть откорректированы с целью получения устойчивого сигнала ЯМР на экране осциллографического индикатора Ш1-9 для начала и конца диапазона воспроизведения мерой индукции постоянного магнитного поля (около 25 мТл (-20000 А/м) и около 700 мТл (-560000 А/м) соответственно).

  • 9.3.1.6 Собрать схему в соответствии с рисунком 2, провода должны быть подсоединены к клеммам XS1 * и XS3 -0-1 50Hz. Использовать меру сопротивления переменного тока МС-01/1. Подготовить приборы и меру к работе в соответствии с эксплуатационной документацией на них. Установить на генераторе сигналов синусоидальную форму генерируемого сигнала и частоту 50 Гц. Установить ток в обмотках меры 5 А (среднеквадратическое значение) и плавно, на протяжении 30 секунд, уменьшить ток в обмотках меры до нуля.

  • 9.3.1.7 Повторить п.п. 9.3.1.1—9.3.1.5 для противоположного направления тока меры.

  • 9.3.1.8 По результатам измерений для каждого значения I вычислить коэффициент преобразования (постоянную) меры К., 1/м, по формуле:

К=^~.                                           (3)

' Ii

Рассчитанные значения К записать в таблицу А. 1 протокола поверки.

  • 9.3.1.9 Вычислить среднее значение коэффициента преобразования (постоянной) меры К , 1/м, по формуле:

(4)

где:

п = 20 - общее число измерений.

Полученное значение коэффициента преобразования (постоянной) меры должно находиться в диапазоне от 70000 до 80000 1/м.

  • 9.3.1.10 Вычислить случайную составляющую погрешности коэффициента преобразования (постоянной) меры СЛ ■> 1/м, по формуле:

    NK

    сл

(5)

где

- коэффициент Стьюдента (для доверительной вероятности Р = 0,95 и

числа измерений п = 20, t?п= 2,094);

1/м - среднее квадратическое отклонение отдельного результата измерений

от среднего арифметического, определяемое по формуле:

(6)

  • 9.3.1.11 Рассчитать границы неисключённой систематической погрешности определения коэффициента преобразования меры 0V7, 1/м, по формуле:

К

6~ = тах0~,

(7)

К         К;

где

(8)

где 3U - относительная погрешность измерения напряжения, %;

ЗВ. - относительная погрешность измерения магнитной индукции, %;

3R - нестабильность сопротивления за 1 год меры сопротивления переменного тока, %.

  • 9.3.1.12 Рассчитать границы суммарной погрешности коэффициента преобразования меры зк , %, по формуле:

    100

    (9)

  • 9.3.1.13 Полученное в п.9.3.1.12 значение ЗК не должно превышать ±0,5 %.

  • 9.3.1.14 Если требование п.9.3.1.13 выполняется, значение К, определённое в п.9.3.1.9, принимается за действительное значение коэффициента преобразования (постоянной) меры для напряжённости постоянного магнитного поля, его значение записывается в формуляр меры. Неоднородность напряжённости магнитного поля в рабочем объёме меры не превышает 0,05 %, если удаётся произвести измерения магнитной индукции Ш1-9 (есть сигнал ЯМР на экране осциллографического индикатора Ш1-9).

  • 9.3.1.15 Если требование п.9.3.1.13 не выполняется, мера признаётся непригодной к применению, дальнейшие операции поверки не производятся.

9.3.1.161 Собрать схему в соответствии с рисунком 2, провода должны быть подсоединены к клеммам XS1 * и XS3 “О ~ I 50Hz- Использовать меру сопротивления переменного тока МС-01/1. Подготовить приборы и меру к работе в соответствии с эксплуатационной документацией на них. Установить на генераторе сигналов синусоидальную форму генерируемого сигнала и частоту 50 Гц. Установить ток в обмотках меры 5 А (среднеквадратическое значение) и плавно, на протяжении 30 секунд, уменьшить ток в обмотках меры до нуля.

  • 9.3.1.17 Собрать схему в соответствии с рисунком 1, провода должны быть подсоединены к клеммам XS1 * и XS2 ”0-1 Использовать меру сопротивления переменного тока МС-1/1. Вместо Ш1-9 использовать измеритель напряжённости магнитного поля МФ-2072. Преобразователь измерителя МФ-207 разместить в центре рабочего объёма меры М-503. Убедиться в том, что магнитопровод меры М-503 размагничен: показания МФ-207 не должны превышать ±2 А/м.

  • 9.3.1.18 Подать в обмотки меры М-503 ток, и, плавно увеличивая его значение, добиться показаний МФ-207, равных +2000 А/м. Допускаемые отклонения напряженности магнитного поля не более ±10 %. Записать в таблицу А.2 протокола поверки показания МФ-207 Н. ^_503, А/м и значение тока меры I. ^_503, А, рассчитанное по формуле (1).

  • 9.3.1.19 Повторить п. 9.3.1.18 для значений напряженности магнитного поля +5000, +10000, +15000, +20000 А/м.

  • 9.3.1.20 Повторить п.п. 9.3.1.16—9.3.1.19 для противоположного направления тока меры (показания МФ-207 должны иметь знак "минус").

  • 9.3.1.21 Заменить меру М-503 на меру М-113. Преобразователь измерителя МФ-207 поместить в верхнее гнездо меры М-113.

  • 9.3.1.22 Сориентировать меру М-113 в пространстве с целью исключения влияния магнитного поля Земли, для чего:

  • - включить измеритель МФ-207 в режим измерения поля;

  • - вращая меру М-113 вокруг вертикальной и горизонтальной осей, найти такое положение меры, при котором показания МФ-207 при отсутствии тока в обмотке меры будут близки к нулю (не более ±0,5 А/м). Это положение меры должно сохраняться во время проведения поверки.

  • 9.3.1.23 Подать в обмотки меры М-113 ток и, плавно увеличивая его значение, добиться показаний МФ-207, соответствующих его показаниям по п. 9.3.1.18. Записать в таблицу А.2 протокола поверки рассчитанное по формуле (1) значение тока MeP“W113’A-

  • 9.3.1.24 Повторить п. 9.3.1.23 для остальных значений напряженности магнитного поля по п. 9.3.1.19. Для значений напряженности поля +15000 и +20000 А/м использовать меру сопротивления переменного тока МС-1/01.

  • 9.3.1.25 Изменить направление тока через меру М-113 и повторить п.п. 9.3.1.23—9.3.1.24 для значений напряженности магнитного поля отрицательного знака из п. 9.3.1.20.

  • 9.3.1.26 Для каждого значения тока, определённого по п.п. 9.3.1.18—9.3.1.25 рассчитать значение напряженности магнитного поля меры М-113 7/.^_n3, А/м, по формуле:

tj — К Т

(10)

i,M-U3    М-113 i,М-113’

где 13 - постоянная меры М-113, 1/м,

  • 9.3.1.27 Определить постоянную меры М-503 К.м_5цу ^м110 Ф°РмУле:

(11)

где I. ^_5q3 - соответствующие значения тока меры М-503, определённые в

п.п. 9.3.1.18—9.3.1.20, А

  • 9.3.1.28 Вычислить, для каждого полученного значения ^-ду_5оз’ отклонение коэффициента преобразования (постоянной) меры при работе в диапазоне от 2000 до 20000 А/м, &К. м_ 503, %, по формуле:

    \к. I,

    М-503

    М-503 &

    К

    (12)

где К - коэффициент преобразования (постоянная) меры для напряженности постоянного магнитного поля, определённый в диапазоне полей от 20000 до 560000 А/м по п. 9.3.1.9 настоящей методики, 1/м.

  • 9.3.1.29 Полученные в п. 9.3.1.28 значения            не должны превышать

±1,2%.

9.3.2 При периодической поверке.
  • 9.3.2.1 Выполнить операции в соответствии с п.п. 9.3.1.1 - 9.3.1.9.

  • 9.3.2.2 Разность между полученным и приведённым в предыдущем свидетельстве о поверке значениями коэффициента преобразования (постоянной) меры не должна превышать ±0,5 %.

  • 9.3.2.3 Если требование п.9.3.2.2 выполняется, новое значение коэффициента преобразования (постоянной) меры записывается в формуляр меры.

  • 9.3.2.4 Если требование п.9.3.2.2 не выполняется, мера признаётся непригодной к применению и к эксплуатации не допускается.

9.4 Определение постоянной измерительной катушки магнитной индукции М-503.10
  • 9.4.1 Определить постоянную измерительной катушки магнитной индукции М-503.10 в соответствии с "Правилами хранения и применения государственного первичного эталона единиц магнитных величин ГЭТ 12-91".

  • 9.4.2 Полученное значение постоянной измерительной катушки магнитной индукции М-503.10 должно находиться в диапазоне от 0,1 до 0,3 Вб/Тл, погрешность постоянной не должна превышать ±0,3 % в диапазоне частот от 0 до 400 Гц.

  • 9.5 Определение (проверка) коэффициентов преобразования (постоянных) и погрешности коэффициентов преобразования меры для напряжённости переменного магнитного поля

9.5.1 При первичной поверке
  • 9.5.1.1 Собрать схему в соответствии с рисунком 2, провода должны быть подсоединены к клеммам XS1 * и XS3 “О ~ I 50Hz- Использовать меру сопротивления переменного тока МС-01/1. Подготовить приборы и меру к работе в соответствии с эксплуатационной документацией на них. Установить на генераторе сигналов синусоидальную форму генерируемого сигнала и частоту 50 Гц. Установить ток в обмотках меры 5 А (среднеквадратическое значение) и плавно, на протяжении 30 секунд, уменьшить ток в обмотках меры до нуля.

  • 9.5.1.2 Измерительную катушку магнитной индукции М-503.103 разместить в геометрическом центре рабочего объёма меры. Заменить меру сопротивления переменного тока МС-01/1 на меру МС-1/1.

  • 9.5.1.3 Установить с помощью генератора и усилителя мощности значение силы тока в обмотке меры 0,5 А. Допускаемое отклонение тока не более ±5 %.

  • 9.5.1.4 Плавно изменяя частоту тока в обмотке меры с помощью генератора на ±10 % от установленного ранее значения, найти такое значение частоты, при котором показания мультиметра (позиция 4 на рисунке 2) будут наибольшими. Найденное значение частоты является первой резонансной частотой поверяемой меры и не должно отличаться от номинального значения более чем на ± 1 %4.

5

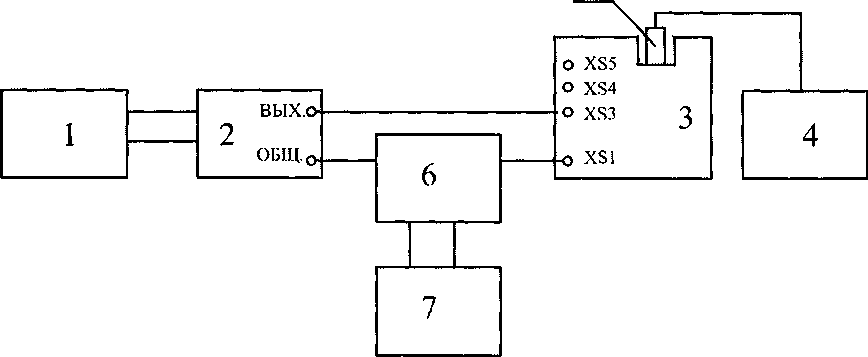

Рисунок 2

  • 1 - генератор сигналов произвольной формы 33220А

  • 2 - усилитель мощности MNA 3000

  • 3 - поверяемая мера М-503

  • 4 - мультиметр цифровой Agilent 34410А

  • 5 - измерительная катушка магнитной индукции М-503.10

  • 6 - мера сопротивления переменного тока МС-01/1 (МС-1/1, МС-10/1)

  • 7 - мультиметр цифровой Agilent 34410А

  • 9.5.1.5 Повторить п.п. 9.5.1.3—9.5.1.4 для других резонансных частот меры, (номинальные значения (120 ± 12)Гци (400 ±40) Гц).

  • 9.5.1.6 Если требования п.п. 9.5.1.4—9.5.1.5 выполняется, полученные значения резонансных частоты записываюся в таблицу А.З протокола поверки и формуляр меры.

  • 9.5.1.7 Если требования п.п. 9.5.1.4—9.5.1.5 не выполняется, мера признаётся непригодной к применению и к эксплуатации не допускается.

  • 9.5.1.8 Установить на генераторе сигналов частоту, соответствующую первой резонансной частоте меры. Установить среднеквадратическое значение силы тока в обмотках меры 0,1 А. Допускаемое отклонение тока не более ±5 %. Среднеквадра-тическое значение силы тока Д, А, рассчитывать по формуле:

Y _ ^i,MC

R ’                                                              (13)

где U 1,мс - среднеквадратическое значение напряжения, измеренное мультиметром Agilent 34410А (позиция 7 на рисунке 2), В;

R - действительное значение электрического сопротивления меры МС-1/1, Ом.

  • 9.5.1.9 Измерить с помощью мультиметра Agilent 34410А (позиция 4 на рисунке 2) среднеквадратическое значение напряжения на измерительной катушке маг-нитной индукции М-503.10 UВ.

  • 9.5.1.10 Повторить п.п. 9.5.1.8—9.5.1.9 для значений силы тока 0,2; 0,3; 0,5; 1,0; 1,5; 1,8; 3,0; 4,0; 5,0; 5,5 А (допускаемые отклонения не более ± 5 %). Для токов силой 0,2; 0,3; 0,5; 1,0; 1,5; 1,8 А использовать меру МС-1/1; для токов силой 3,0; 4,0, 5,0; 5,5 А - меру МС-01/1. При необходимости, значения силы тока 0,1 А и 5,5 А могут быть откорректированы с целью получения значений постоянной меры для начала и конца диапазона воспроизведения мерой напряженности переменного магнитного поля на частоте 50 Гц (около 10000 А/м и около 400000 А/м соответственно).

  • 9.5.1.11 По результатам измерений для каждого вычислить среднеквадратическое значение напряжённости переменного магнитного поля в рабочем объёме меры Я , А/м, по формуле:

    (14)

где: U.       - среднеквадратическое значение напряжения на измерительной

катушке магнитной индукции М-503.10, В;

= 4л- 10“ ’7 Гн/м - магнитная постоянная;

Ksw - постоянная измерительной катушки магнитной индукции М-503.10, определённая в п.9.4, Вб/Тл;

f - резонансная частота меры.

  • 9.5.1.12 Рассчитать для каждого I. коэффициент преобразования К., 1/м, по Z                                                                                       Z

формуле:

(15)

  • 9.5.1.13 Вычислить среднее значение коэффициента преобразования К, 1/м, по формуле:

    П

где Yl = 11 - число измерений.

Полученное значение коэффициента преобразования должно находиться в диапазоне от 70000 до 80000 1/м.

  • 9.5.1.14 Вычислить случайную погрешность коэффициента преобразования ме-ры ,, 1/м, по формуле:

(17)

где t - коэффициент Стьюдента (для доверительной вероятности Р = 0,95 и числа измерений п = 11, Z = 2,228);

S ~ - среднее квадратическое отклонение отдельного результата измерений К

от среднего арифметического, 1/м, определяемое по формуле:

(18)

  • 9.5.1.15 Рассчитать границы неисключённой систематической погрешности определения коэффициента преобразования меры 0 ~, 1/м, по формуле:

К

& = тах0 ~ ,

(19)

к         Kt

где

\2

SW

1100 J

liooJ +

2

, (20)

UooJ

где 6U. икмиотносительная погрешность измерения среднеквадратического значения напряжения на измерительной катушке магнитной индукции М-503.10, %;

^^iMC ' относительная погрешность измерения среднеквадратического значения напряжения на мере сопротивления переменного тока, %

Ж - относительная погрешность постоянной измерительной катушки магнитной индукции М-503.10, %;

3f - относительная погрешность частоты выходного сигнала генератора 33220А, %;

3R - нестабильность сопротивления за 1 год меры сопротивления перемен

ного тока, %.

  • 9.5.1.16 Рассчитать границы суммарной погрешности коэффициента преобразования меры Ж , %, по формуле:

    /

    100

  • 9.5.1.17 Полученное значение дК не должно превышать ±1,0 %.

  • 9.5.1.18 Если требование п. 9.5.1.17 выполняется, значение К, определённое в п. 9.5.1.13, принимается за действительное значение коэффициента преобразования (постоянной) меры для напряжённости переменного магнитного поля (первая резои формуляр меры.

    нансная частота)

  • 9.5.1.19 Если требование п. 9.5.1.17 не выполняется, мера признаётся непригодной к применению и к эксплуатации не допускается.

  • 9.5.1.20 Повторить п.п. 9.5.1.8-9.5.1.19 для других резонансных частот меры.

Для частоты 120 Гц измерения проводить для среднеквадратических значений силы тока меры 0,02; 0,05; 0,10; 0,15; 0,2; 0,5; 0,75; 1,0; 1,5; 2,0; 2,7 А (допускаемые отклонения не более ± 5 %). Для токов силой 0,02; 0,05; 0,10; 0,15 А использовать меру МС-10/1; для токов силой 0,2; 0,5; 0,75; 1,0; 1,5 А - меру МС-1/1; для токов силой 2,0; 2,7 А - меру МС-01/1. При необходимости, значения силы тока 0,02 А и 2,7 А могут быть откорректированы с целью получения значений постоянной меры для начала и конца диапазона воспроизведения мерой напряженности переменного магнитного поля на частоте 120 Гц (около 2000 А/м и около 200000 А/м соответственно).

Для частоты 400 Гц измерения проводить для среднеквадратических значений силы тока меры 0,02; 0,03; 0,05; 0,07; 0,10; 0,15; 0,2; 0,3; 0,5; 0,6; 0,7 А (допускаемые отклонения не более ± 5 %). Для токов силой 0,02; 0,03; 0,05; 0,07; 0,10; 0,15 А использовать меру МС-10/1; для токов силой 0,2; 0,3; 0,5; 0,6; 0,7 А - меру МС-1/1. При необходимости, значения силы тока 0,02 А и 0,7 А могут быть откорректированы с целью получения значений постоянной меры для начала и конца диапазона воспроизведения мерой напряженности переменного магнитного поля на частоте 400 Гц (около 2000 А/м и около 50000 А/м соответственно).

В случае поверки меры с резонансными частотами, отличающимися от стандартных (50, 120, 400 Гц), рабочий диапазон силы тока меры должен быть определён при выпуске меры из производства и указан изготовителем меры в формуляре для каждой частоты.

9.5.2 При периодической поверке.
  • 9.5.2.1 Выполнить операции в соответствии с п.п. 9.5.1.1—9.5.1.13 для всех резонансных частот меры.

  • 9.5.2.2 Разность между полученными и приведёнными в предыдущем свидетельстве о поверке значениями коэффициента преобразования (постоянной) меры не должна превышать ±1,0 % для каждой резонансной частоты.

  • 9.5.2.3 Если требование п. 9.5.2.2 выполняется, новые значения резонансных частот и коэффициентов преобразования (постоянной) меры записываются в формуляр меры.

  • 9.5.2.4 Если требование п. 9.5.2.2 не выполняется, мера признаётся непригодной к применению и к эксплуатации не допускается.

10 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 10.1 Результаты измерений при поверке оформляют протоколом поверки по форме Приложения А.

  • 10.2 При положительных результатах поверки оформляют свидетельство о поверке в соответствии с ПР 50.2.006-94.

  • 10.3 В случае отрицательных результатов поверки оформляют извещение о непригодности в соответствии с ПР 50.2.006-94 с указанием причин непригодности.

Главный метролог ООО "МИКРОАКУСТИКА"

Ведущий инженер ООО "МИКРОАКУСТИКА"

Л.А. Фролова

В. Гагаев

Приложение А

(рекомендуемое)

Протокол №______

поверки меры напряженности магнитного поля М-503 заводской №________

Средства поверки:

Условия поверки:

  • 1 Внешний осмотр:

  • 2 Опробование:

  • 3 Определение коэффициента преобразования (постоянной) и погрешности коэффициента преобразования меры для напряжённости постоянного магнитного поля.

Таблица А.1

Наименование характеристики

Значения характеристики

1

2

3

4

5

6

7

8

9

10

+1, А (номинальный)

0,25

0,5

1,0

1,8

3,0

4,0

5,0

6,0

7,0

7,5

+1, А (действительный)

+В. Тл

i ’

+Н., А/м

г

+К., 1/м

1

-I, А. (номинальный)

0,25

0,5

1,0

1,8

3,0

4,0

5,0

6,0

7,0

7,5

, А (действительный)

-В. Тл

i ’

- Н., А/м

i

-К., 1/м

i

К =______1/м               ЗК =_____%

Таблица А. 2

Наименование характе-ристики

Значения характеристики

1

2

3

4

5

+ Н1.М-503’ Мм (НОМИ-нальное)

2000

5000

10000

15000

20000

Ч,М-503’А

+Hi,М-503’ А/м(дейст-

вительное)

+/>,М-113’А

+ ^i,M-113’

+К. .,     1/м

1, М-503

кК.^,%

z,М-503

-Я(,М-503’<Н0МИ

нальное)

2000

5000

10000

15000

20000

-J       А

Ш-503’

-Я/,М-503’А/м<ДеЙСТ-

вительное)

-I       А

i, М-113’

-Н. ., 1, А/ъл., i,M-113

-К. . ,     , 1/м

i,M-503

kK. W

z,М-503

4 Определение постоянной измерительной катушки магнитной индукции М-503.10.

Kgw =_______Вб/Тл (протокол поверки №_____от "___"________20__г.)

  • 5 Определение коэффициента преобразования (постоянной) и погрешности коэффициента преобразования меры для напряжённости переменного магнитного поля.

Таблица А.З - Резонансная частота меры =_______Гц.

Наименование характеристики

Значения характеристики

1

2

3

4

5

6

7

8

9

10

11

г*»»

Л, А (номинальный)

0,1

0,2

0,3

0,5

1,0

1,5

1,8

3,0

4,0

5,0

5,5

г*»»

и,мс, в

г*»»

А, А (действительный)

7V       R

ЦИКМИ’

НА/м Z

К., 1/м

1

=_________1/м                       <5Ар =________0//°

Таблица А.4 - Резонансная частота меры =_______Гц.

Наименование характеристики

Значения характеристики

1

2

3

4

5

6

7

8

9

10

И

г*»»

Л, А (номинальный)

0,02

0,05

0,10

0,15

0,2

0,5

0,75

1,0

1,5

2,0

2,7

г*»»

Ui,MC , В

г*»»

li, А (действительный)

ТТ          г>

1,ИКМРГ

НА/м i

К., 1/м

i

Г*»»

А^2 =_______1/м                 ЗК'=______%

Таблица А.5 - Резонансная частота меры f3 =Гц.

Наименование характеристики

Значения характеристики

1

2

3

4

5

6

7

8

9

10

И

li, А (номинальный)

0,02

0,03

0,05

0,07

0,10

0,15

0,2

0,3

0,5

0,6

0,7

i,MC , В

Л, А (действительный)

Г*»»/

TV       R

далд/’

Г*»»/

Н., А/м Г

К., 1/м

1

К =______1 /М               ж/3 =_____%

Заключение:    Годен/Не годен      Знак поверки:

Выписано свидетельство о поверке / извещение №_____

от ________20 _ г.

Поверитель:

ПОДПИСЬ

/_________________________t___________________________/

инициалы, фамилия

21

1

п.п. 9.3.1.16—9.3.1.29 выполняются только при первичной поверке меры

2

перед началом выполнения измерений по п.п. 9.3.1.16—9.3.1.29 измеритель МФ-207 должен быть выдержан во включенном состоянии не менее 20 минут

3

допускается использовать измерительную катушку магнитной индукции М-503.10 из комплекта другой меры М-503

4

для резонансных частот меры, отличных от 50 Гц, допускаемое отклонение действительного значения частоты от номинального не более ±10 %

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
