Методика поверки «Аппаратура измерения роторных вибраций ИВ-Д-СФ-3М» (ЖЯИУ.421431.003 МП)

Методика поверки

Тип документа

Аппаратура измерения роторных вибраций ИВ-Д-СФ-3М

Наименование

ЖЯИУ.421431.003 МП

Обозначение документа

ЗАО "Вибро-прибор"

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



УТВЕРЖДАЮ

СОГЛАСОВАНО

и 9л1С

Генеральный директор-

АППАРАТУРА ИЗМЕРЕНИЯ РОТОРНЫХ ВИБРАЦИЙ ИВ-Д-СФ-ЗМ

Методика поверки

ЖЯИУ.421431.003 МП

Руководитель лаборатории госэталонов единиц вибрации, удар;

»а4нпер₽менного давления

В.Я. Смирнов «                     2010 г.

2010

СОДЕРЖАНИЕ

Стр.

Введение 3

виброускорения

  • 5.4.2 Определение основной относительной погрешности измерения

виброскорости

  • 5.4.3 Определение основной относительной погрешности измерения

виброперемещения

  • 5.4.4 Определение основной относительной погрешности измерения

частоты вращения ротора

характеристики встроенных фильтров за пределами полосы пропускания

Приложение А Схемы подключения аппаратуры ИВ-Д-СФ-3М

при проведении поверки

Приложение Б Протокол поверки

Приложение В Указания по установке задаваемых значений

вибрации электрическими способами

с использованием стандартных измерительных приборов

Настоящая методика поверки (МП) распространяется на аппаратуру измерения роторных вибраций ИВ-Д-СФ-3М и устанавливает методику ее поверки.

Аппаратура измерения роторных вибраций ИВ-Д-СФ-3М (далее - аппаратура) предназначена для измерения параметров вибраций (виброускорения, виброскорости, виброперемещения) и частоты вращения ротора силовых агрегатов газокомпрессорных станций в непрерывном режиме.

Аппаратура также имеет каналы измерения частоты вращения ротора контролируемого агрегата.

Аппаратура выпускается по техническим условиям ЖЯИУ.421431.003 ТУ.

Поверка аппаратуры производится органами государственной метрологической службы.

Межповерочный интервал - 1 год.

Комплектность поверяемой аппаратуры определяется сводным паспортом на аппаратуру.

Поверка пьезоэлектрических вибропреобразователей типа МВ, входящих в состав ИВ-Д-СФ-3М, проводится в соответствии с методикой поверки МИ 1873-88.

Поверка проводится последовательно для всех каналов измерений параметров вибрации и частоты вращения ротора.

  • 1 ОПЕРАЦИИ ПОВЕРКИ

    • 1.1 При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица 1

Наименование операции

Номер

пункта методики поверки

Проведение операции

при первичной поверке и после ремонта

при периодической поверке

1 Внешний осмотр

5.1

+

+

2 Проверка электрического сопротивления изоляции

5.2

+

+

3 Опробование

5.3

+

+

4 Определение метрологических характеристик

5.4

4.1 Определение основной относительной погрешности измерения виброускорения

5.4.1

+

+

4.2 Определение основной относительной погрешности измерения виброскорости

5.4.2

+

+

4.3 Определение основной относительной погрешности измерения виброперемещения

5.4.3

+

+

4.4 Определение основной относительной погрешности измерения частоты вращения ротора

5.4.4

+

+

4.5 Определение полосы пропускания встроенных фильтров

5.4.5

+

+

4.6 Определение относительного затухания частотной характеристики встроенных фильтров за пределами

полосы пропускания

5.4.6

+

+

Примечание. При раздельной поставке вибропреобразователей и блока электронного БЭ-40-4М поверку допускается проводить с технологическим вибропреобразователем, взятым из числа проверенных и принятых ОТК предприятия-изготовителя

  • 2 СРЕДСТВА ПОВЕРКИ

    • 2.1 При проведении поверки должны применяться средства поверки и оборудование, указанные в таблице 2.

Таблица 2

Пункт методи

ки поверки

Наименование и НТД средств поверки

Тип

Основные технические характеристики

Примечание

5.4.1 - 5.4.4

1 Вибрационная установка эталон 2 разряда единиц

Частотный диапазон, Гц..............(0,3 - 20000)

1 шт.

длины, скорости и ускорения при колебательном

движении твердого тела по МИ 2070-90

Диапазон измерения

виброускорения, м/с2.....................(0,1 - 10000)

5.4.2

2 Мегаомметр ТУ25-04.2131-78

М4100/3

Номинальное выходное напряжение: 500 В

1 шт.

Диапазон измерения сопротивления изоляции: от 0 до 100 МОм

5.4.2

3 Мегаомметр ТУ25-04.2131-78

М4100/1

Номинальное выходное напряжение: 100 В

Диапазон измерения сопротивления изоляции: от 0 до 100 МОм

1 шт.

5.4.1 - 5.4.6

4 Генератор сигналов специальной формы

Г6-33

Диапазон частот: от 0,001 до 99999 Гц

ЕХ2.211.033 ТУ

Выходное напряжение: от 0 до 5 В

1 шт.

5.4.5

5 Генератор сигналов специальной формы

Г6-26

Диапазон частот: от 0,001 до 10000 Гц

1 шт.

ЕХ2.211.019 ТУ

Выходное напряжение: от 0,001 до 10 В

5.4.5

6 Вольтметр универсальный цифровой

В7-65

Диапазон напряжения переменного тока: от Ы04 до 700 В

1 шт.

УШЯИ.411182.020 ТУ

в диапазоне частот: от 20 до 100 000 Гц

- на пределе 2 V :

± (0,03% их + 5 ед.мл.разр.)

- на пределе 20 V:

± (0,03% их + 5 ед.мл.разр.)

5.4.5

7 Частотомер электронно-счетный

Ч3-63/1

Входное напряжение от 0,03 до 10 В

1 шт.

ДЛИ 2.721.007 ТУ

Диапазон частот от 0,1 до 200Н06 Гц

Примечание - Допускается применение приборов и оборудования других типов, обеспечивающих определение метрологических характеристик с требуемой точностью.

  • 2.2 Все вышеуказанные средства измерения должны быть аттестованы органами государственной метрологической службы и иметь действующие свидетельства о поверке.

  • 3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

    • 3.1 Соблюдайте при проведении поверки требования, изложенные в ГОСТ 12.2.007.0-75 "Изделия электротехнические. Общие требования безопасности".

    • 3.2 Предусмотрите возможность заземления средств поверки и поверяемой ИВ-Д-СФ-3М у рабочего места для предупреждения поражения электрическим током.

    • 3.3 Производите подсоединение средств поверки к поверяемой ИВ- Д - СФ-3М при выключенном напряжении питания.

  • 4 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

    • 4.1 При проведении поверки должны соблюдаться следующие условия: температура воздуха, 0С              18 - 25

относительная влажность, %          40 - 80

атмосферное давление, кПа (мм рт ст)   96 - 104 ( 720 - 780 )

  • 4.2 Перед проведением поверки должны быть выполнены следующие подготовительные работы:

  • 1) ознакомление с техническим описанием ИВ-Д-СФ-3М и работой ПО «Конфигуратор»1 в руководстве по эксплуатации на аппаратуру ЖЯИУ.421431.003 РЭ;

  • 2) проверка комплектности поверяемой ИВ-Д-СФ-3М по сводному паспорту ЖЯИУ.421431.003 ПС;

  • 3) подключение средств поверки к поверяемой ИВ-Д-СФ-3М в соответствии со схемами, приведенными в приложении А к настоящей МП, при выключенном напряжении питания;

  • 4) заземление корпуса блока БЭ-40-4М и средств поверки на рабочем месте;

  • 5) включение и прогрев приборов в течение времени, указанного в эксплуатационной документации на соответствующие средства измерения.

Эталонные и вспомогательные приборы и приспособления должны быть подготовлены к выполнению поверки в соответствии с руководствами по эксплуатации на них.

  • 5 ПРОВЕДЕНИЕ ПОВЕРКИ

5.1 Внешний осмотр

При проведении внешнего осмотра ИВ- Д - СФ-3М обратите внимание на:

- целостность корпусов блоков, входящих в ее состав;

- состояние покрытий;

- состояние контактов соединителей;

- наличие всех крепежных элементов.

После внешнего осмотра, в случае несоответствия ИВ-Д-СФ-3М хотя бы одному из вышеуказанных требований, ее признают непригодной к дальнейшему применению и направляют в ремонт.

Адрес предприятия-изготовителя ЗАО «Вибро- прибор»: 196128, Санкт-Петербург, Варшавская ул., д.5А, корпус 3.

5.2 Проверка сопротивления изоляции

Проводится проверка сопротивления изоляции блока БЭ-40-4М .

Проверка проводится мегаомметром с напряжением 500 В .

Измерьте сопротивление изоляции между - соединенными вместе выводами сетевого шнура SCZ-1 и корпусом БЭ-40-4М при включенном положении выключателя Вкл, расположенного на задней панели БЭ-40-4М.

Отсчет показаний производится по истечении времени, за которое показания мегаомметра практически устанавливаются.

Если электрическое сопротивление изоляции блока БЭ-40-4М меньше значения 20 МОм, аппаратура считается неисправной, и поверка прекращается.

5.3 Опробование

Опробование проводится встроенным контролем ИВ-Д-СФ-3М.

Подключите ИВ- Д - СФ-3М , ПК2 и измерительные приборы в соответствии со схемой подключения, приведенной на рисунке 1 приложения А настоящей МП.

Включите питание БЭ-40-4М с помощью выключателя ВКЛ, расположенного на его задней панели, при этом на передней панели БЭ-40-4М должны включиться все световые индикаторы, корме СИНХР. ДО1, ДО2, ДО3 модуля УИ ИЧ.

Введите команду на проверку встроенным контролем в зависимости от конструктивного исполнения блока электронного и наличия ПО «Конфигуратор»:

- либо с помощью клавиатуры на передней панели БЭ-40-4М в соответствии с инструкциями, приведенными в Руководстве оператора (приложение А к руководству по эксплуатации на исполнение);

- либо с помощью ПО «КОНФИГУРАТОР», установленного на ПК в соответствии с инструкциями, приведенными в Руководстве пользователя (приложение Б к руководству по эксплуатации на исполнение).

Проверка проводится последовательно для каждого канала измерений параметров вибрации и частоты вращения ротора.

После проведения проверки должны включиться световые индикаторы СИНХР ДО1, ДО2, ДО3 на УИ модуля ИЧ.

Снимите показания монитора ПК. Значения измеряемых параметров вибрации должны соответствовать значениям, указанным в сводном паспорте на используемый вариант аппаратуры.

После проведения проверки переведите блок электронный БЭ-40-4М в режим измерения в соответствии с рекомендациями, приведенными в руководстве по эксплуатации на исполнение.

ИВ- Д - СФ-3М выдержала испытания, если измеренные значения параметров вибрации и частоты вращения ротора соответствует указанным.

  • 5.4 Определение метрологических характеристик

Общие указания:

ДОПУСКАЕТСЯ УСТАНОВКА ЗАДАВАЕМЫХ ЗНАЧЕНИЙ ВИБРАЦИИ ЭЛЕКТРИЧЕСКИМИ СПОСОБАМИ С ИСПОЛЬЗОВАНИЕМ СТАНДАРТНЫХ ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ В СООТВЕТСТВИИ С ПРИЛОЖЕНИЕМ В К НАСТОЯЩЕЙ МП.

  • 5.4.1 Определение основной относительной погрешности измерения виброускорения

5.4.1.1 Определение основной относительной погрешности измерения виброускорения в рабочем диапазоне амплитуд

Подключите ИВ-Д-СФ-3М , ПК и измерительные приборы в соответствии со схемой подключения, приведенной на рисунке1 приложения А настоящей МП.

Включите измерительные приборы ( время прогрева не менее 40 мин).

Включите питание БЭ-40-4М с помощью выключателя ВКЛ, расположенного на его задней панели, при этом на передней панели БЭ-40-4М должны включиться все световые индикаторы, кроме СИНХР. ДО1, ДО2, ДО3 модуля УИ ИЧ.

УСТАНОВКА ЗАДАВАЕМЫХ ПАРАМЕТРОВ БЛОКА БЭ-40-4М ОСУЩЕСТВЛЯЕТСЯ С ПОМОЩЬЮ ИНСТРУКЦИЙ, ПРИВЕДЕННЫХ В ПРИЛОЖЕНИИ А ИЛИ Б РУКОВОДСТВА ПО ЭКСПЛУАТАЦИИ НА АППАРАТУРУ В ЗАВИСИМОСТИ ОТ КОНСТРУКТИВНОГО ИСПОЛНЕНИЯ БЛОКА.

Установите коэффициент преобразования вибропреобразователя Кдв, равным коэффициенту преобразования вибропреобразователя поверяемого канала аппаратуры. Кдв вибропреобразователя перед поверкой аппаратуры измеряется по методике п.4.5.6 МИ 1873-88;

Установите тип и параметр вибрации: амплитудное значение виброускорения в заданных диапазонах:

диапазон измерения от 1,0 до 2000 м / с 2;

диапазон частот от 10 до 10250 Гц.

а также:

при поверке каналов СФ:

  • - должны быть установлены значения коэффициентов Кдо = 1; Кпч = 1;

  • - время усреднения Тдет - 3 с;

  • - настройка полосы пропускания следящих фильтров (тип СФ) - автоматическая.

Поверка проводится последовательно для каждого канала ИВ-Д-СФ-3М в режиме измерения амплитудного значения и СКЗ виброускорения, при этом:

Вибропреобразователь жестко закрепите на столе вибратора, чтобы ось чувствительности вибропреобразователя совпадала с направлением оси вибратора, и подключите его к соответствующим соединителям ДВ на задней панели блока БЭ-40-4М.

Подключите генератор G1 к контактам соединителя Вход ДО (1к - 3к) на задней панели БЭ-40-4М в соответствии со схемой, приведенной на рисунке 1 в приложении А к настоящей МП.

При поверке каналов СФ подайте от генератора G1 сигнал управления следящими фильтрами, для этого установите частоту выходного напряжения генератора G1 ( Fупр ) значением 160 Гц при напряжении 1 В.

Вибрационной установкой создайте и поддерживайте последовательно вибрации, частотой Fбаз = (160,0 ± 0,5) Гц и СКЗ виброускорения GCT-g, соответствующие амплитуде виброускорения в заданном диапазоне измерения (в соответствии с таблицей Б.4 приложения Б настоящей МП).

При каждом фиксированном значении GCT-g для каждого из поверяемых каналов снимите показания измеряемой амплитуды виброускорения - Gi.

ЖЯИУ.421431.003 МП Установите значение вида контролируемого параметра - «СКЗ»: среднее квадратическое значение виброускорения в заданных диапазонах:

диапазон измерения от 0,7 до 1414 м / с 2; диапазон частот от 10 до 10250 Гц, и выполните указанную выше поверку, задавая на входы поверяемых каналов значения СКЗ виброускорения GcT-g, соответствующие СКЗ виброускорения в заданном диапазоне.

Рассчитайте основную относительную погрешность измерения виброускорения SGai в рабочем диапазоне амплитуд по результатам измерений для каждого из задаваемых значений по формуле:

^Gai

100,%

(1)

где Gi - измеренное амплитудное значение (или СКЗ) виброускорения, м/с2; Gэт - эталонное амплитудное значение (или СКЗ ) виброускорения, выбранное для поверки, м/с2.

5.4.1.2 Определение основной относительной погрешности измерения виброускорения в рабочем диапазоне частот

Поверка по п. 5.4.1.2 проводится одновременно с поверкой по п.5.4.1.1 настоящей МП в режиме измерения амплитудного значения виброускорения.

Вибрационной установкой создайте и поддерживайте последовательно вибрации с частотой Бс; и СКЗ виброускорения GCT-g (в соответствии с таблицей Б.4 приложения Б настоящей МП).

При поверке каналов СФ подайте от генератора G1 сигнал управления следящими фильтрами, для этого установите частоту выходного напряжения генератора G1 последовательно значениями Бупр i , соответствующими задаваемым частотам входного сигнала Бс i при напряжении 1В.

При этом на каждой из фиксированных частот в диапазоне от 10 до 10250 Гц снимите показания измеряемой амплитуды виброускорения Gi , а также значения частоты вращения ротора Бр изм i от каждого датчика оборотов.

Рассчитайте основную относительную погрешность измерения виброускорения SGfi в рабочем диапазоне частот по результатам измерений для каждого из задаваемых значений по формуле:

SGf,

i

\ G6a3

100,%

(2)

где Gi - измеренное амплитудное значение виброускорения, м/с2;

Gбаз - амплитудное значение виброускорения, измеренное на базовой частоте Fбаз = 160 Гц, м/с2.

5.4.1.3 Определение основной относительной погрешности измерения виброускорения

По результатам расчетов пп.5.4.1.1 и 5.4.1.2 рассчитайте основную относительную погрешность измерения как в режиме амплитудного значения, так и в режиме СКЗ виброускорения по формуле:

А ОАП = ±1,1^S0 + AG + V1 , %                              (3)

5о - погрешность образцового средства измерения (указывается в Свидетельстве о поверке на установку вибрационную);

V1 - нестабильность аппаратуры за время работы;

Vi = 0,5 Ag;

отсюда                          АОап = ±1,Ц/Sq2 +1,25A2g , %                             (4)

где AG - максимальное значение основной относительной погрешности измерения

виброускорения в рабочих диапазонах амплитуд и частот, %.

Расчет основной относительной погрешности измерения виброускорения (Ag) в рабочих диапазонах амплитуд и частот производится по результатам измерений п.п. 3.i.2 -3.i.5 по формуле:

АG = №. +BG, , %                               (5)

SGa - максимальное значение основной относительной погрешности измерения виброускорения в рабочем диапазоне амплитуд, рассчитанное по формуле (i), %.

SGf - максимальное значение основной относительной погрешности измерения виброускорения в рабочем диапазоне частот, рассчитанное по формуле (2), %.

Рассчитанные значения Ag ап не должны превышать:

в диапазоне от Амин до Апр/100                                ± 15 %;

в диапазоне свыше Апр/100 до Апр                            ± 8 %;

где Амин - нижняя граница измеряемого параметра вибрации;

Апр - верхняя граница измеряемого параметра вибрации;

Аппаратура ИВ-Д-СФ-3М выдержала испытания, если рассчитанная основная относительная погрешность измерения виброускорения Ag ап не превышает указанных пределов.

5.4.2.1 Определение основной относительной погрешности измерения виброскорости в рабочем диапазоне амплитуд

Подключите аппаратуру и произведите настройку параметров каналов измерения в соответствии п.5.4.1.1 настоящей МП, установив измеряемый параметр - амплитудное значение виброскорости в заданных диапазонах:

диапазон измерения от 1,0 до 200 мм/с;

диапазон частот от 10 до 1000 Гц.

При поверке каналов СФ подайте от генератора G1 сигнал управления следящими фильтрами, для этого установите частоту выходного напряжения генератора G1 ( Fупр ) значением 80 Гц при напряжении 1 В.

Вибрационной установкой создайте и поддерживайте последовательно вибрации с СКЗ виброускорения Gct-v и частотой Fбаз = (80,0 ± 0,2) Гц в соответствии с таблицей Б.5 приложения Б настоящей МП.

При каждом фиксированном значении Gct-v для каждого из проверяемых каналов снимите показания измеряемой амплитуды виброскорости Vi ;

Установите значение вида контролируемого параметра - «СКЗ»: среднее квадратическое значение виброскорости в заданных диапазонах:

диапазон измерения от 0,7 до 141,4 мм/с; диапазон частот от 10 до 1000 Гц,

и выполните указанную выше поверку, задавая на входы поверяемых каналов СКЗ виброускорения Gct-v, соответствующие СКЗ виброскорости в заданном диапазоне.

Примечания 1 Значения виброускорения Gct-v рассчитаны по формулам

- при измерении амплитуды виброскорости:

2 п F Vэт 10 -3

Gct-v = --------------------------------, м/с2                       (6)

1,414

- при измерении СКЗ виброскорости:

Gct-v = 2 п F Vэт 10 -3 , м/с2                       (7)

где п = 3,1416;

Vэт - эталонное значение виброскорости, выбранное для поверки, мм/с;

F - задаваемое значение частоты, Гц.

Рассчитайте основную относительную погрешность измерения виброскорости AVai в рабочем диапазоне амплитуд по результатам измерений для каждого из задаваемых значений по формуле:

— I -100.

(8)

где Vi - измеренное амплитудное значение (или СКЗ) виброскорости, мм/с;

Vэт - эталонное амплитудное значение (или СКЗ) виброскорости, выбранное для поверки, мм/с.

5.4.2.2 Определение основной относительной погрешности измерения виброскорости в рабочем диапазоне частот

Поверка по п.5.4.2.2 проводится одновременно с поверкой по п.5.4.2.1 настоящей МП в режиме измерения амплитудного значения и СКЗ виброскорости.

При поверке каналов СФ подайте от генератора G1 сигнал управления следящими фильтрами, для этого установите частоту выходного напряжения генератора G1 последовательно значениями Fупр i , соответствующими задаваемым частотам входного сигнала Fс i, при напряжении 1В.

Вибрационной установкой создайте и поддерживайте последовательно вибрации с частотой Fс i и СКЗ виброускорения Gct-v, рассчитанным по формулам (6) и (7) при поверке амплитудного значения и СКЗ виброскорости, соответственно (см. таблицу Б.5 приложения Б настоящей МП).

При этом на каждой из фиксированных частот в диапазоне от 10 до 1000 Гц снимите показания амплитуды виброскорости Vi .

Рассчитайте основную относительную погрешность измерения виброскорости AVfi в рабочем диапазоне частот по результатам измерений для каждого из задаваемых значений по формуле:

SVfi
— I-100

(9)

где Vi

Vбаз

  • - измеренное амплитудное значение виброскорости, мм/с;

  • - амплитудное значение виброскорости, измеренное на базовой частоте

    Fбаз = 80 Гц, мм/с.

По результатам расчетов пп.5.4.2.1 и 5.4.2.2 рассчитайте основную относительную погрешность измерения как амплитудного значения, так и СКЗ виброскорости по формуле:

Л vAn = ±Uj% +A2V + V , %                       (10)

50 - погрешность образцового средства измерения (указывается в Свидетельстве о поверке на установку вибрационную);

V1 - нестабильность аппаратуры за время работы;

Vi = 0,5 Лу;

отсюда                       ЛvAn = ±U7# + 1,25Л\ , %                         (11)

где AV - максимальное значение основной относительной погрешности измерения

виброскорости в рабочих диапазонах амплитуд и частот, %.

Расчет основной относительной погрешности измерения виброскорости (AV) в рабочих диапазонах амплитуд и частот производится по результатам измерений п.п. 3.1.2 - 3.1.5 по формуле:

Л V =^2а + svf, %                                (12)

5Va - максимальное значение основной относительной погрешности измерения виброскорости в рабочем диапазоне амплитуд, рассчитанное по формуле (8), %.

5Vf - максимальное значение основной относительной погрешности измерения виброскорости в рабочем диапазоне частот, рассчитанное по формуле (9), %.

Рассчитанные значения Ау АП не должны превышать:

в диапазоне от Амин до Апр/100                                ± 15 %;

в диапазоне свыше Апр/100 до Апр                             ± 8 %;

Аппаратура ИВ-Д-СФ-3М выдержала испытания, если рассчитанная основная относительная погрешность измерения виброскорости Лу АП не превышает указаных пределов.

5.4.3.1 Определение основной относительной погрешности измерения виброперемещения в рабочем диапазоне амплитуд

Подключите аппаратуру и произведите настройку параметров каналов измерения в соответствии п.5.4.1.1 настоящей МП, установив измеряемый параметр - амплитудное значение виброперемещения в диапазонах:

диапазоне измерения от 0,01 до 2,0 мм;

диапазоне частот от 10 до 100 Гц.

При поверке каналов СФ подайте от генератора G1 сигнал управления следящими фильтрами, для этого установите частоту выходного напряжения генератора G1 ( Fупр ) значением 40 Гц (период 25,0 ± 0,07 мс) при напряжении 1В.

Вибрационной установкой создайте и поддерживайте последовательно вибрации с СКЗ виброускорения Gct-s и частотой Fбаз = 40 Гц (период 25,00 ± 0,07 мс) в соответствии с таблицей Б.6 приложения Б настоящей МП.

При каждом фиксированном значении Gct-s , для каждого из поверяемых каналов снимите показания амплитуды виброперемещения - Si.

Установите значение вида контролируемого параметра - «СКЗ»: среднее квадратическое значение виброперемещения в диапазонах:

диапазоне измерения от 0,007 до 1,414 мм; диапазоне частот от 10 до 100 Гц,

и выполните указанную выше поверку, задавая на входы поверяемых каналов СКЗ виброускорения Gct-s, соответствующие СКЗ виброперемещения в заданном диапазоне.

Примечания 1 Значения виброускорения Gct-s рассчитаны по формулам:

  • - при измерении амплитуды виброперемещения:

4 п2 F 2 Sэт 10 -3

Gct-s = ----------------------------------, м/с2 ,                         (13)

1,414

  • - при измерении СКЗ виброперемещения

Gct-s = 4 п2 F 2 Sэт 10 -3 , м/с2 ,                         (14)

где п = 3,1416;

Sэт - эталонное значение виброперемещения, выбранное для поверки, мм;

F - задаваемое значение частоты, Гц.

Рассчитайте основную относительную погрешность измерения виброперемещения §sai в рабочем диапазоне амплитуд по результатам измерений для каждого из задаваемых значений по формуле:

С S - S

8Sai=±-^—^T 1-100,%                              (15)

Ч S эт )

где Si - измеренное амплитудное значение (или СКЗ) виброперемещения, мм; Sэт - эталонное амплитудное значение (или СКЗ) виброперемещения, выбранное для поверки, мм.

5.4.3.2 Определение основной относительной погрешности измерения виброперемещения в рабочем диапазоне частот

Поверка по п.5.4.3.2 проводится одновременно с поверкой по п.5.4.3.1 настоящей МП в режиме измерения амплитудного значения виброперемещения.

При поверке каналов СФ подайте от генератора G1 сигнал управления следящими фильтрами, для этого установите частоту выходного напряжения генератора G1 последовательно значениями Fупр i , соответствующими задаваемым частотам входного сигнала Fс i при напряжении 1В.

Вибрационной установкой создайте и поддерживайте последовательно вибрации с частотой Fс i и СКЗ виброускорения Gct-s , рассчитанные по формулам (13) и (14) при измерении амплитудного значения и СКЗ виброперемещения, соответственно (см. таблицу Б.6 протокола поверки - приложение Б настоящей МП).

При этом на каждой из фиксированных частот в диапазоне от 10 до 100 Гц снимите показания амплитуды виброперемещения Si.

Рассчитайте основную относительную погрешность измерения виброперемещения Ssfi в рабочем диапазоне частот по результатам измерений для каждого из задаваемых значений по формуле:

С s - s

Ssfi                 1-100,%                                         (16)

Ч S баз )

где Si - измеренное амплитудное значение виброперемещения, мм;

Sf^-; - амплитудное значение виброперемещения, измеренное на базовой частоте,

мм.

По результатам расчетов пп.5.4.3.1 и 5.4.3.2 рассчитайте основную относительную погрешность измерения как амплитудного значения, так и СКЗ виброперемещения по формуле:

A -АП = ±W80 + А- V- , %                        (17)

8о - погрешность образцового средства измерения (указывается в Свидетельстве о поверке на установку вибрационную);

V1 - нестабильность аппаратуры за время работы;

Vi = 0,5 As;

отсюда                         ASAn = +1,1^80 +1,25A2s , %                           (18)

где AS - максимальное значение основной относительной погрешности измерений виброперемещения в рабочих диапазонах амплитуд и частот, %.

Расчет основной относительной погрешности измерений виброперемещения (AS) в рабочих диапазонах амплитуд и частот производится по результатам измерений п.п. 3.1.2 -

  • 3.1.5 по формуле:

aS =8 +8'-r , %                             (19)

где 8Sa - максимальное значение основной относительной погрешности измерения виброперемещения в рабочем диапазоне амплитуд, рассчитанное по формуле (15), %.

8Sf - максимальное значение основной относительной погрешности измерения виброперемещения в рабочем диапазоне частот, рассчитанное по формуле (16), %.

Рассчитанные значения AS АП не должны превышать:

в диапазоне от Амин до Апр/100                                ± 15 %;

в диапазоне свыше Апр/100 до Апр                             ± 8 %;

Аппаратура ИВ-Д-СФ-3М выдержала испытания, если рассчитанная основная относительная погрешность измерения параметров вибрации AS АП не превышает указаных пределов.

5.4.4 Определение основной относительной погрешности измерения частоты вращения ротора

Поверка проводится одновременно с поверкой по п .5.4.1.1 настоящей методики.

По результатам измерений рассчитайте основную относительную погрешность измерения частоты вращения ротора AFp по формуле:

Fp изм-i - Fy^i

100, %

(17)

Fy^i

где Fp изм.} - значения измеренной частоты, Гц;

Fy^i - задаваемые значения частоты сигнала управления, соответствующие задаваемой частоте входного сигнала F^, Гц.

Рассчитанные значения AFpi не должны превышать ± 0,1 %.

Если рассчитанные значения AFp не соответствуют указанным, ИВ-Д-СФ-3М считается неисправной, и поверка прекращается.

5.4.5 Определение полосы пропускания встроенных фильтров

Подключите ИВ-Д-СФ-3М, ПК и измерительные приборы в соответствии со схемой подключения, приведенной на рисунке 1 и 2 приложения А настоящей МП при определении полосы пропускания полосовых и следящих фильтров, соответственно.

Определение полосы пропускания полосовых фильтров проводится одновременно с определением основной относительной погрешности измерения параметров вибрации по пп. 5.4.2, 5.4.3 и 5.4.4 при проверке каналов измерения виброускорения, виброскорости и виброперемещения, соответственно.

Определение полосы пропускания следящих фильтров проводится следующим образом.

Подайте от генератора G1 на вход поверяемого канала последовательно напряжения, эквивалентные входным электрическим зарядам Qвх, частотами F^ip (для каждой полосы пропускания) по частотомеру Р2 и напряжениями иген по вольтметру Р1 (см. таблицу Б.8 протокола поверки - приложение Б настоящей МП).

Одновременно подайте от генератора G2 сигнал управления следящими фильтрами частотой Fyпp, равной частоте сигнала F^mp, а затем частотами Fyпp на границе полосы пропускания, рассчитываемыми по формуле:

Fyпp = Fцентp ± 0,5dF, Гц

(18)

где dF - полоса пропускания следящего фильтра, Гц.

При этом на каждой фиксированной частоте F центр в зависимости от измеряемого параметра снимите показания цифрового табло блока БЭ-40-4М для каждого из поверяемых каналов.

Измеренные значения параметров вибрации не должны превышать задаваемых значений: Аэт ± 0,04 Аэт,

где Аэт - эталонное значение параметра вибрации, выбранное для определения полосы пропускания следящего фильтра.

ДОПУСКАЕТСЯ ПРОВОДИТЬ ИЗМЕРЕНИЯ ПАРАМЕТРОВ ВИБРАЦИИ НА ГРАНИЦАХ ПОЛОСЫ ПРОПУСКАНИЯ СЛЕДЯЩЕГО ФИЛЬТРА ТОЛЬКО ДЛЯ ОДНОЙ ПОЛОСЫ ПРОПУСКАНИЯ.

Если измеренные значения параметров вибрации не соответствуют указанным, аппаратура ИВ-Д-СФ-3М считается неисправной, и поверка прекращается.

5.4.6 Определение относительного затухания частотной характеристики встроенных фильтров за пределами полосы пропускания

Поверка по п.5.4.6 проводится одновременно с определением основной относительной погрешности измерения параметров вибрации в диапазоне частот по пп. 5.4.2.2, 5.4.3.2 и

  • 5.4.4.2 при проверке каналов измерения виброускорения, виброскорости и виброперемещения, соответственно.

ДОПУСКАЕТСЯ ПРОВОДИТЬ ПРОВЕРКУ ПО П.5.4.6 ТОЛЬКО ДЛЯ ОДНОГО ИЗ ВЫБРАННЫХ ПАРАМЕТРОВ ВИБРАЦИИ: ВИБРОУСКОРЕНИЕ, ВИБРОСКОРОСТЬ ИЛИ ВИБРОПЕРЕМЕЩЕНИЕ

Определение относительного затухания частотной характеристики полосовых фильтров за пределами полосы пропускания проводится следующим образом.

В соответствии с измеряемыми аппаратурой параметрами вибрации, при каждом установленном режиме работы аппаратуры, вибрационной установкой создают и поддерживают последовательно вибрации частотой F, равной частотам Fmt.h и Fmt.b, рассчитанных по формулам (21) и (22) и амплитудой Got:

F3am.H = 0,5^Fh , Гц

(21)

(22)

F3am.B = 2»Fb , Гц

где:  FH и FB - крайние точки диапазона частот измеряемой вибрации, Гц.

Примечание - Значения виброускорения, задаваемые виброустановкой Got рассчитываются по формулам (6), (7) при измерении виброскорости и (13), (14) при измерении виброперемещения. При этом частота F, равна частотам F3aT.H и F3aT.B;

выбранные для проверки эталонные значения параметров вибрации, и используемые для расчета виброускорений, задаваемых виброустановкой Got, равны 50% диапазона измеряемого параметра вибрации.

При этом на каждой из фиксированных частот для каждого из проверяемых каналов снимают показания измеряемых параметров вибрации.

По результатам измерений определяют относительное затухание частотной характеристики полосовых фильтров за пределами полосы пропускания (Кзат.) в дБ, по формулам:

для частоты F3am.H

К ЗАТ .

A

= 20 lg—S-

A

зат.Н

(23)

для частоты F3am. В

A

К ЗАТ.= 20 lgA-a-

A зат . В

(24)

где: Азати Азат

показания измеряемых параметров вибрации, измеренные на частотах затухания F3am.H и F3am.B, соответственно;

Ан - показания измеряемых параметров вибрации, измеренные на базовой частоте Fбаз.

Вычисленные значения отношений:

AH

AH

должны быть не менее 100, что соответствует значению затухания более 40 дБ.

зат. Н

зат. В

Определение относительного затухания частотной характеристики следящих фильтров за пределами полосы пропускания проводится следующим образом:

Устанавливают частоты выходного напряжения генератора G2 значением Fynp за пределами границ пропускания следящего фильтра, рассчитываемую по формуле:

Fупp = Fцентр ± dF, Гц                                  (25)

F^rnp - значение задаваемой частот, Гц;

где dF - ширина полосы пропускания следящего фильтра, Гц

При этом на каждой фиксированной частоте в зависимости от измеряемого параметра вибрации снимают показания A изм цифрового табло блока БЭ-40-4М для каждого из проверяемых каналов.

Измеренные значения A изм не должны превышать значений: A эт/100, что соответствует относительному затуханию частотной характеристики следящих фильтров за пределами полосы пропускания (Кзат.) 40 дБ/октаву.

Если рассчитанные значения относительного затухания Кзат встроенных фильтров за пределами полосы пропускания меньше 40дБ/октаву, ИВ-Д-СФ-3М считается неисправной, и поверка прекращается.

6 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 6.1 По результатам поверки составляется протокол поверки, в котором дается заключение о годности изделия к дальнейшей эксплуатации.

Форма протокола приведена в приложении Б к настоящей МП.

  • 6.2 Приборы, не прошедшие поверку, запрещаются к выпуску в обращение и применению.

Приложение А

Сеть

~ 50 Гц

220 В

G1 - генератор сигналов специальной формы Г6-33

ПК - персональный компьютер с установленным ПО "Конфигуратор"

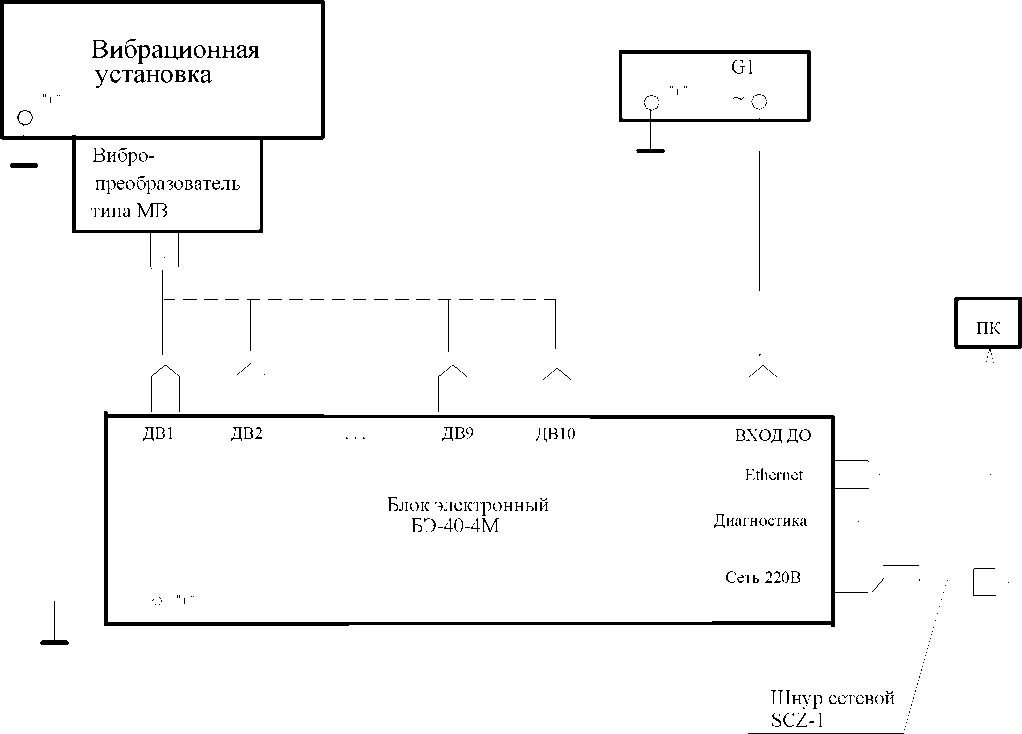

Рисунок 1 Схема подключения ИВ-Д-СФ-3М при проведении поверки аппаратуры

Стр. 21

'/N

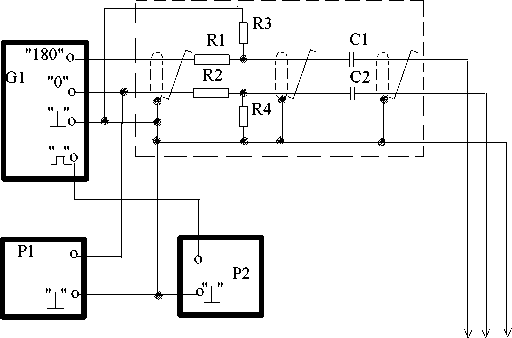

R1,R2 - резистор С2-29В-0,125-100 кОм ± 0,05%-1,0 - Б

R3,R4 - резистор С2-29В-0,125-1,01 кОм ± 0,05%-1,0 - Б

(Кдел.= 100)

R1,R2 - резистор С2-29В-0,125-9,09 кОм ± 0,05%-1,0 - Б R3,R4 - резистор С2-29В-0,125-1,01 кОм ± 0,05%-1,0 - Б (Кдел.= 10)

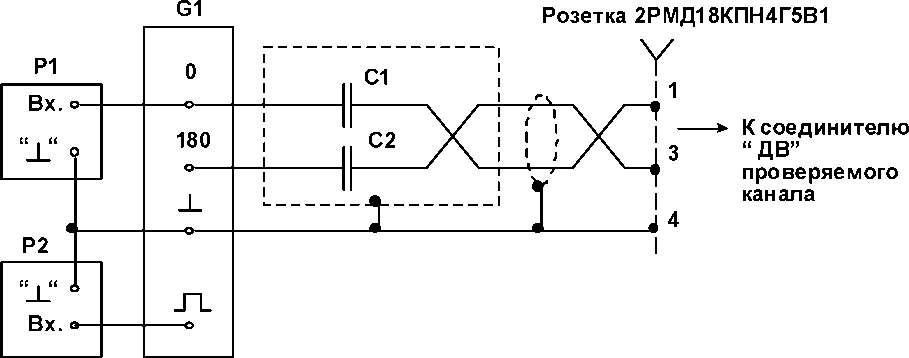

С1,С2 - конденсатор К10-43а- МПО-2000 пФ±1,0% G1 - генератор сигналов специальной формы Г6-26 G2 - генератор сигналов специальной формы Г6-33

Р1- вольтметр универсальный цифровой В7-65

Р2 - частотомер электронно-счетный Ч3-63/1

-

ч о

Вход 2

§

&

И са

ДВ1

ДВ2

ДВ10

Блок электронный

БЭ-40-4М

ВХОД ДО

Ethernet

Диагностика

Сеть 220В

Шнур сетевой

SCZ-1

Сеть

ПК - персональный компьютер с установленным ПО "Конфигуратор"

Примечание - Элементы С1,С2, R1 - R4 должны быть смонтированы в металлическом, надежно заземленном корпусе.

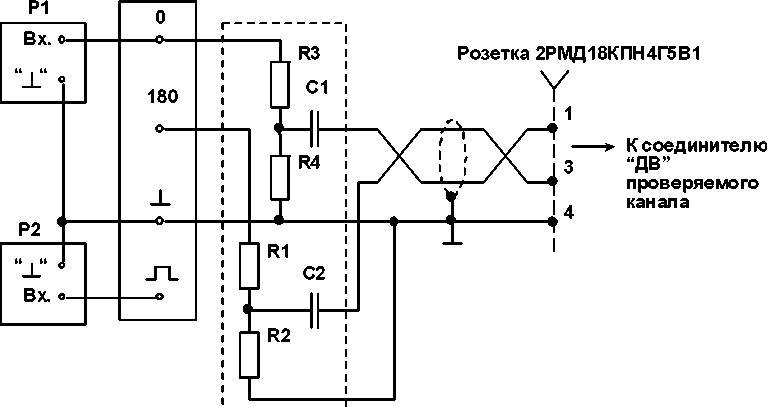

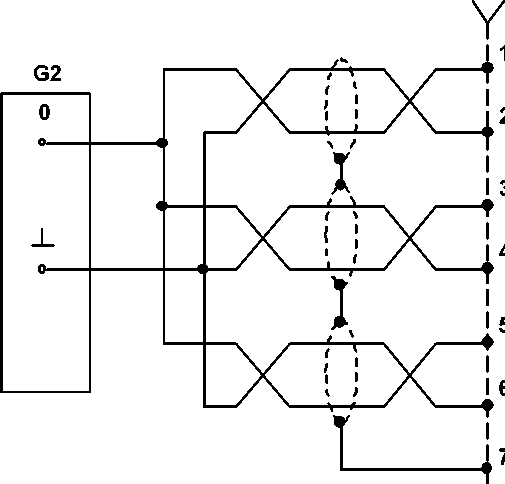

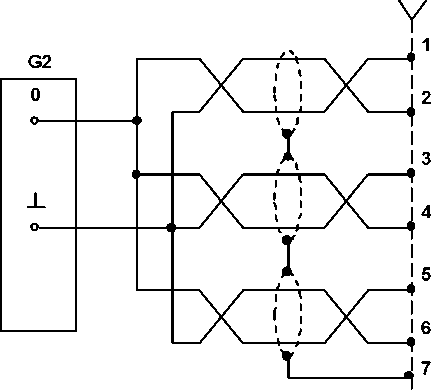

Рисунок 2 Схема подключения ИВ-Д-СФ-3М при определении полосы пропускания следящих фильтров и относительного затухания частотной характеристики следящих фильтров за пределами полосы пропускания Стр. 22

Приложение Б

ПРОТОКОЛ № __________

Поверки аппаратуры ИВ-Д-СФ-3М № ________________

Дата поверки __________________________

Условия поверки: о

температура окружающей среды, С ______________

атмосферное давление, кПа ______________________

относительная влажность, % ______________________

Таблица Б.3 - Опробование (п.5.3 методики

Пове-ряе-мый канал

Показания измеряемых параметров

И

змеренные

Д

опускаемые

G

V

S

Fр

G

V

S

Fр

1/СФ

2/СФ

3/СФ

1/ПФ

4/СФ

5/СФ

6/СФ

2/ПФ

7/СФ

8/СФ

9/СФ

3/ПФ

10/СФ

11/СФ

12/СФ

4/ПФ

13/СФ

14/СФ

15/СФ

5/ПФ

Пове-ряе-мый канал

Показания изме

ряемых параметров

И

змеренные

Допускаемые

G

V

S

Fр

G

V

S

Fр

16/СФ

17/СФ

18/СФ

6/ПФ

19/СФ

20/СФ

21/СФ

7/ПФ

22/СФ

23/СФ

24/СФ

8/ПФ

25/СФ

26/СФ

27/СФ

9/ПФ

28/СФ

29/СФ

30/СФ

10/ПФ

Таблица Б.1 - Образцовые средства поверки

Наименование и НТД

Тип

Заводской номер

Примечание

Таблица Б.2 - Внешний осмотр (п.5.1 методики поверки)

Проверка сопротивления изоляции (п.5.2 методики поверки)

Внешний осмотр (соответствие)

Сопротивление изоляции, МОм

Измеренное

Допускаемое

МВ-........................ №№

БЭ-40-4М          №

не менее 20

Таблица Б.4 Определение основной относительной погрешности измерения виброускорения

(п.5.4.1. методики поверки)_________________________________________________________

Определение основной относительной погрешности измерения виброускорения

Определение основной относительной погрешности измерения виброускорения в рабочем диапазоне амплитуд

Частота, F баз , Гц

160,0 ± 0,5

Частота управления, F упр, Гц

160,0 ± 0,5

Номинальные значения виброускорения,

Ghom, м/с 2

Ампл.

1

10,0

20,0

100,0

200,0

1000

2000,0

СКЗ

0,707

7,07

14,14

70,72

141,4

707,2

1414

Задаваемые значения СКЗ виброускорения по вибростенду, м/с 2

0,707

7,07

14,14

70,72

141,4

707,2

1414

Задаваемое напряжение генератора, иген, мВ (m - коэффициент делителя)

Ампл.

176,8±0,5

m = 100

176,8±0,5 m = 10

353,6±1,0

m = 10

176,8±0,5

m = 1

353,6±1,0

m = 1

1768±5

m = 1

3536±10

m = 1

Измеренные значения

виброускорения , м/с 2

ДВ1

1 канал

Ампл.

СКЗ

2 канал

Ампл.

СКЗ

3 канал

Ампл.

СКЗ

4 канал

Ампл.

СКЗ

ДВ2

5 канал

Ампл.

СКЗ

6 канал

Ампл.

СКЗ

7 канал

Ампл.

СКЗ

8 канал

Ампл.

СКЗ

ДВ3

9 канал

Ампл.

СКЗ

10 канал

Ампл.

СКЗ

11 канал

Ампл.

СКЗ

12 канал

Ампл.

СКЗ

ДВ4

13 канал

Ампл.

СКЗ

14 канал

Ампл.

СКЗ

15 канал

Ампл.

СКЗ

16 канал

Ампл.

СКЗ

ДВ5

17 канал

Ампл.

СКЗ

18 канал

Ампл.

СКЗ

19 канал

Ампл.

СКЗ

20 канал

Ампл.

СКЗ

ДВ6

21 канал

Ампл.

СКЗ

22 канал

Ампл.

СКЗ

23 канал

Ампл.

СКЗ

24 канал

Ампл.

СКЗ

ДВ7

25 канал

Ампл.

СКЗ

26 канал

Ампл.

СКЗ

27 канал

Ампл.

СКЗ

28 канал

Ампл.

СКЗ

ДВ8

29 канал

Ампл.

СКЗ

30 канал

Ампл.

СКЗ

31 канал

Ампл.

СКЗ

32 канал

Ампл.

СКЗ

ДВ9

33 канал

Ампл.

СКЗ

34 канал

Ампл.

СКЗ

35 канал

Ампл.

СКЗ

36 канал

Ампл.

СКЗ

ДВ10

37 канал

Ампл.

СКЗ

38 канал

Ампл.

СКЗ

39 канал

Ампл.

СКЗ

40 канал

Ампл.

СКЗ

=±^ G G G ЭТ 100%

Основная относительная погрешность измерения виброускорения в рабочем диапазоне амплитуд, ^Gai, %

ДВ1

1 канал

Ампл.

СКЗ

1

2 канал

Ампл.

СКЗ

3 канал

Ампл.

СКЗ

4 канал

Ампл.

СКЗ

ДВ2

5 канал

Ампл.

СКЗ

6 канал

Ампл.

СКЗ

7 канал

Ампл.

СКЗ

8 канал

Ампл.

СКЗ

ДВ3

9 канал

Ампл.

СКЗ

10 канал

Ампл.

СКЗ

11 канал

Ампл.

СКЗ

12 канал

Ампл.

СКЗ

ДВ4

13 канал

Ампл.

СКЗ

14 канал

Ампл.

СКЗ

15 канал

Ампл.

СКЗ

16 канал

Ампл.

СКЗ

ДВ5

17 канал

Ампл.

СКЗ

18 канал

Ампл.

СКЗ

19 канал

Ампл.

СКЗ

20 канал

Ампл.

СКЗ

ДВ6

21 канал

Ампл.

СКЗ

22 канал

Ампл.

СКЗ

23 канал

Ампл.

СКЗ

24 канал

Ампл.

СКЗ

ДВ7

25 канал

Ампл.

СКЗ

26 канал

Ампл.

СКЗ

27 канал

Ампл.

СКЗ

28 канал

Ампл.

СКЗ

ДВ8

29 канал

Ампл.

СКЗ

30 канал

Ампл.

СКЗ

31 канал

Ампл.

СКЗ

32 канал

Ампл.

СКЗ

ДВ9

33 канал

Ампл.

СКЗ

34 канал

Ампл.

СКЗ

35 канал

Ампл.

СКЗ

36 канал

Ампл.

СКЗ

ДВ10

37 канал

Ампл.

СКЗ

38 канал

Ампл.

СКЗ

39 канал

Ампл.

СКЗ

40 канал

Ампл.

СКЗ

Определение основной относительной погрешности измерения виброускорения в рабочем дипазоне частот

Частота, Fi, Гц (период, мс)

10 (100,0±0,3)

31 (32,3±0,1)

160,0 ± 0,5

315,0 ± 1,0

630 ± 1,8

2000 ± 6

10250±30

Частота управления, Fynp, Гц

10

31

160

315

630

2000

10250

Задаваемые виброускорения, м/с 2

10

Задаваемые значения СКЗ виброускорения по вибростенду,

м/с 2

7,07

Задаваемое напряжение генератора, иген, мВ (m - коэффициент делителя)

176,8±0,5 m = 10

Измеренные значения виброускорения по

Дисплею^, м/с2

ДВ1

1 канал

2 канал

3 канал

4 канал

ДВ2

5 канал

6 канал

7 канал

8 канал

ДВ3

9 канал

10 канал

11 канал

12 канал

ДВ4

13 канал

14 канал

15 канал

16 канал

ДВ5

17 канал

18 канал

19 канал

20 канал

Ампл.

ДВ6

21 канал

22 канал

23 канал

24 канал

ДВ7

25 канал

26 канал

27 канал

28 канал

ДВ8

29 канал

30 канал

31 канал

32 канал

ДВ9

33 канал

34 канал

35 канал

36 канал

ДВ10

37 канал

38 канал

39 канал

40 канал

^GB.

= +|G<-  ('ба 1.100%

1  G баз   J

Относительная погрешность измерения виброускорения в рабочем диапазоне частот, 8(-п, °%

ДВ1

1 канал

2 канал

3 канал

4 канал

ДВ2

5 канал

6 канал

7 канал

8 канал

ДВ3

9 канал

10 канал

11 канал

12 канал

ДВ4

13 канал

14 канал

15 канал

16 канал

ДВ5

17 канал

18 канал

19 канал

20 канал

ДВ6

21 канал

22 канал

Ампл.

23 канал

24 канал

ДВ7

25 канал

26 канал

27 канал

28 канал

ДВ8

29 канал

30 канал

31 канал

32 канал

ДВ9

33 канал

34 канал

35 канал

36 канал

ДВ10

37 канал

38 канал

39 канал

40 канал

в диапазоне

Определение основной относительной погрешности измерения виброускорения'

Максимальное значение основной относительной погрешности измерения амплитудного значения виброускорения в рабочих диапазонах частот и амплитуд, А&ампл, %

в диапазоне

Основная относительная погрешность измерения амплитудного значения виброускорения, ^Сампл, %

ДВ1

ДВ2

ДВ3

ДВ4

ДВ5

ДВ6

ДВ7

ДВ8

ДВ9

ДВ10

ДВ1

ДВ2

ДВ3

ДВ4

ДВ5

ДВ6

ДВ7

ДВ8

ДВ9

ДВ10

от 1,0 до 20 м/с2

свыше 20 до 2000 м/с2

в диапазоне

от 1,0 до 20 м/с2

свыше 20 до 2000 м/с2

1 канал

1 канал

2 канал

ДВ1

2 канал

3 канал

3 канал

4 канал

4 канал

5 канал

5 канал

6 канал

ДВ2

6 канал

7 канал

7 канал

8 канал

8 канал

9 канал

9 канал

10 канал

ДВ3

10 канал

11 канал

11 канал

12 канал

12 канал

13 канал

13 канал

14 канал

Максимальное

ДВ4

14 канал

15 канал

значение основной

15 канал

16 канал

относительной

16 канал

17 канал

погрешности

17 канал

18 канал

измерения

ДВ5

18 канал

19 канал

среднего

19 канал

20 канал

квадратического

20 канал

21 канал

значения

21 канал

22 канал

виброускорения в

ДВ6

22 канал

23 канал

рабочих

23 канал

24 канал

диапазонах

24 канал

25 канал

частот и

25 канал

26 канал

амплитуд, Доскз, %

ДВ7

26 канал

27 канал

27 канал

28 канал

28 канал

29 канал

29 канал

30 канал

ДВ8

30 канал

31 канал

31 канал

32 канал

32 канал

33 канал

33 канал

34 канал

ДВ9

34 канал

35 канал

35 канал

36 канал

36 канал

37 канал

37 канал

38 канал

ДВ10

38 канал

39 канал

39 канал

40 канал

40 канал

от 1,0 до 20 м/с2

свыше 20 до 2000 м/с2

в диапазоне

от 1,0 до 20 м/с2

свыше 20 до 2000 м/с2

1 канал

1 канал

2 канал

ДВ1

2 канал

3 канал

3 канал

4 канал

4 канал

5 канал

5 канал

6 канал

ДВ2

6 канал

7 канал

7 канал

8 канал

8 канал

9 канал

9 канал

10 канал

ДВ3

10 канал

11 канал

11 канал

12 канал

12 канал

13 канал

13 канал

14 канал

ДВ4

14 канал

15 канал

15 канал

16 канал

16 канал

17 канал

17 канал

18 канал

Основная

ДВ5

18 канал

19 канал

относительная

19 канал

20 канал

погрешность

20 канал

21 канал

измерения СКЗ

21 канал

22 канал

виброускорения,

ДВ6

22 канал

23 канал

A G сиз , %

23 канал

24 канал

24 канал

25 канал

25 канал

26 канал

ДВ7

26 канал

27 канал

27 канал

28 канал

28 канал

29 канал

29 канал

30 канал

ДВ8

30 канал

31 канал

31 канал

32 канал

32 канал

33 канал

33 канал

34 канал

ДВ9

34 канал

35 канал

35 канал

36 канал

36 канал

37 канал

37 канал

38 канал

ДВ10

38 канал

39 канал

39 канал

40 канал

40 канал

в      от Амин до Апр/100

диапазоне свыше Апр/100 до Апр

± 15 % ± 8 %

Предел основной относительной погрешности измерения параметров вибрации Аап, %, не более Погрешность образцового средства измерения, 5о, °%

2,0%

где Амин - нижняя граница диапазона измеряемого параметра вибрации;

Апр - верхняя граница диапазона измеряемого параметра вибрации;

ЖЯИУ.421431.003 МП

Таблица Б.5 Определение основной относительной погрешности измерения виброскорости

(п.5.4.2 методики поверки)___________________________________________________________

Определение предела основной относительной погрешности измерения виброскорости

Определение основной относительной погрешности измерения виброскорости в рабочем диапазоне амплитуд

Частота, Fбаз, Гц (период, мс)

80,0 ± 0,2

Частота управления, Fупр, Гц

80,0 ± 0,2

Эталонные значения виброскорости, Vhom, мм/с

Ампл.

1,0

5,0

10,0

25,0

50,0

100

200,0

СКЗ

0,71

3,54

7,07

17,68

35,36

70,72

141,4

Задаваемые СКЗ виброускорения по вибростенду,

Gcm-v, м/с 2

0,355

1,777

3,555

8,887

17,77

35,55

71,10

Задаваемое напряжение генератора, иген, мВ (m - коэффициент делителя)

Ампл.

88,9±0,3

m = 100

444,4±1,3

m = 100

88,9±0,3

m = 10

222,2±0,7

m = 10

444,4±1,3

m = 10

88,9±0,3

m = 1

177,7±0,5

m = 1

Измеренные значения виброскорости , V i , мм/с

ДВ1

1 канал

Ампл.

СКЗ

2 канал

Ампл.

СКЗ

3 канал

Ампл.

СКЗ

4 канал

Ампл.

СКЗ

ДВ2

5 канал

Ампл.

СКЗ

6 канал

Ампл.

СКЗ

7 канал

Ампл.

СКЗ

8 канал

Ампл.

СКЗ

ДВ3

9 канал

Ампл.

СКЗ

10 канал

Ампл.

СКЗ

11 канал

Ампл.

СКЗ

12 канал

Ампл.

СКЗ

ДВ4

13 канал

Ампл.

СКЗ

14 канал

Ампл.

СКЗ

15 канал

Ампл.

СКЗ

16 канал

Ампл.

СКЗ

ДВ5

17 канал

Ампл.

СКЗ

18 канал

Ампл.

СКЗ

19 канал

Ампл.

СКЗ

20 канал

Ампл.

СКЗ

ДВ6

21 канал

Ампл.

СКЗ

22 канал

Ампл.

СКЗ

23 канал

Ампл.

СКЗ

24 канал

Ампл.

СКЗ

ДВ7

25 канал

Ампл.

СКЗ

26 канал

Ампл.

СКЗ

27 канал

Ампл.

СКЗ

28 канал

Ампл.

СКЗ

ДВ8

29 канал

Ампл.

СКЗ

30 канал

Ампл.

СКЗ

31 канал

Ампл.

СКЗ

32 канал

Ампл.

СКЗ

ДВ9

33 канал

Ампл.

СКЗ

34 канал

Ампл.

СКЗ

35 канал

Ампл.

СКЗ

36 канал

Ампл.

СКЗ

ДВ10

37 канал

Ампл.

СКЗ

38 канал

Ампл.

СКЗ

39 канал

Ампл.

СКЗ

40 канал

Ампл.

СКЗ

( V. - V dVai = ±   1    эт 100 %

Va. V

\   V эт   J

Основная относительная погрешность измерения виброскорости в рабочем диапазоне амплитуд, bvai, %

ДВ1

1 канал

Ампл.

СКЗ

2 канал

Ампл.

СКЗ

3 канал

Ампл.

СКЗ

4 канал

Ампл.

СКЗ

ДВ2

5 канал

Ампл.

СКЗ

6 канал

Ампл.

СКЗ

7 канал

Ампл.

СКЗ

8 канал

Ампл.

СКЗ

ДВ3

9 канал

Ампл.

СКЗ

10 канал

Ампл.

СКЗ

11 канал

Ампл.

СКЗ

12 канал

Ампл.

СКЗ

ДВ4

13 канал

Ампл.

СКЗ

14 канал

Ампл.

СКЗ

15 канал

Ампл.

СКЗ

16 канал

Ампл.

СКЗ

ДВ5

17 канал

Ампл.

СКЗ

18 канал

Ампл.

СКЗ

19 канал

Ампл.

СКЗ

20 канал

Ампл.

СКЗ

ДВ6

21 канал

Ампл.

СКЗ

22 канал

Ампл.

СКЗ

23 канал

Ампл.

СКЗ

24 канал

Ампл.

СКЗ

ДВ7

25 канал

Ампл.

СКЗ

26 канал

Ампл.

СКЗ

27 канал

Ампл.

СКЗ

28 канал

Ампл.

СКЗ

ДВ8

29 канал

Ампл.

СКЗ

30 канал

Ампл.

СКЗ

31 канал

Ампл.

СКЗ

32 канал

Ампл.

СКЗ

ДВ9

33 канал

Ампл.

СКЗ

34 канал

Ампл.

СКЗ

35 канал

Ампл.

СКЗ

36 канал

Ампл.

СКЗ

ДВ10

37 канал

Ампл.

СКЗ

38 канал

Ампл.

СКЗ

39 канал

Ампл.

СКЗ

40 канал

Ампл.

СКЗ

Определение основной относительной погрешности измерения виброскорости в рабочем диапазоне частот

Частота, Fci, Гц (период, мс)

----10----

(100,0±0,3)

31 (32,3±1,0)

----40----

(25,0±0,08)

80,0 ± 0,2

315 ± 0,5

630 ± 1,9

1000 ± 3

Частота управления, Fynp, Гц

10

31

40

80

315

630

1000

Значения виброскорости, Vhom, мм/с

10

Задаваемые значения амплитуды виброускорения по вибростенДу, Gorn-g, м/с2

0,444

1,377

1,777

3,555

14,00

27,99

44,44

Задаваемое напряжение генератора, иген, мВ (m - коэффициент делителя)

111,1±0,3

m = 100

344,4±1,1 m = 100

444,4 ±1,3

m = 100

88,9±0,3   m = 10

349,9±1,1 m = 10

699,9±2,2 m = 10

111,1 ±0,3

m = 1

Измеренные значения виброскорости, Vi, мм/с

ДВ1

1 канал

2 канал

3 канал

4 канал

ДВ2

5 канал

6 канал

7 канал

8 канал

ДВ3

9 канал

10 канал

11 канал

12 канал

ДВ4

13 канал

14 канал

15 канал

16 канал

ДВ5

17 канал

18 канал

19 канал

20 канал

Ампл.

ДВ6

21 канал

22 канал

23 канал

24 канал

ДВ7

25 канал

26 канал

27 канал

28 канал

ДВ8

29 канал

30 канал

31 канал

32 канал

ДВ9

33 канал

34 канал

35 канал

36 канал

ДВ10

37 канал

38 канал

39 канал

40 канал

SVfi = ±^

V  ^баз 1-100%

V6a3   J

Основная относительная погрешность измереняи виброскорости в рабочем диапазоне частот, 8vr>%

ДВ1

1 канал

2 канал

3 канал

4 канал

ДВ2

5 канал

6 канал

7 канал

8 канал

ДВ3

9 канал

10 канал

11 канал

12 канал

ДВ4

13 канал

14 канал

15 канал

16 канал

ДВ5

17 канал

18 канал

19 канал

20 канал

Ампл.

ДВ6

21 канал

22 канал

23 канал

24 канал

ДВ7

25 канал

26 канал

27 канал

28 канал

ДВ8

29 канал

30 канал

31 канал

32 канал

ДВ9

33 канал

34 канал

35 канал

36 канал

ДВ10

37 канал

38 канал

39 канал

40 канал

Определение основной относительной погрешности измерения виброскорости

в диапазоне

от 1,0 до 2 мм/с

свыше 2 до 200 мм/с

в диапазоне

от 1,0 до 2 мм/с

свыше 2 до 200 мм/с

Максимальное значение основной относительной погрешности измерения амплитудного значения виброскорости в рабочих диапазонах частот и амплитуд, Ауампл, %

ДВ1

1 канал

ДВ1

1 канал

2 канал

2 канал

3 канал

3 канал

4 канал

4 канал

ДВ2

5 канал

ДВ2

5 канал

6 канал

6 канал

7 канал

7 канал

8 канал

8 канал

ДВ3

9 канал

ДВ3

9 канал

10 канал

10 канал

11 канал

11 канал

12 канал

12 канал

ДВ4

13 канал

Максимальное значение основной относительной

ДВ4

13 канал

14 канал

14 канал

15 канал

15 канал

16 канал

16 канал

ДВ5

17 канал

погрешности измерения среднего квадратического значения виброскорости в рабочих диапазонах

ДВ5

17 канал

18 канал

18 канал

19 канал

19 канал

20 канал

20 канал

ДВ6

21 канал

ДВ6

21 канал

22 канал

22 канал

23 канал

23 канал

24 канал

24 канал

ДВ7

25 канал

частот и амплитуд, Avera, %

ДВ7

25 канал

26 канал

26 канал

27 канал

27 канал

28 канал

28 канал

ДВ8

29 канал

ДВ8

29 канал

30 канал

30 канал

31 канал

31 канал

32 канал

32 канал

ДВ7

33 канал

ДВ7

33 канал

34 канал

34 канал

35 канал

35 канал

36 канал

36 канал

ДВ8

37 канал

ДВ8

37 канал

38 канал

38 канал

39 канал

39 канал

40 канал

40 канал

в диапазоне

от 1,0 до 2 мм/с

свыше 2 до 200 мм/с

в диапазоне

от 1,0 до 2 мм/с

свыше 2 до 200 мм/с

Основная относительная погрешность измерения амплитудного значения виброускорения, АСампл, %

ДВ1

1 канал

ДВ1

1 канал

2 канал

2 канал

3 канал

3 канал

4 канал

4 канал

ДВ2

5 канал

ДВ2

5 канал

6 канал

6 канал

7 канал

7 канал

8 канал

8 канал

ДВ3

9 канал

ДВ3

9 канал

10 канал

10 канал

11 канал

11 канал

12 канал

12 канал

ДВ4

13 канал

ДВ4

13 канал

14 канал

14 канал

15 канал

15 канал

16 канал

16 канал

ДВ5

17 канал

Основная относительная погрешность

ДВ5

17 канал

18 канал

18 канал

19 канал

19 канал

20 канал

20 канал

ДВ6

21 канал

измерения СКЗ виброускорения,

A G ск , %

ДВ6

21 канал

22 канал

22 канал

23 канал

23 канал

24 канал

24 канал

ДВ7

25 канал

ДВ7

25 канал

26 канал

26 канал

27 канал

27 канал

28 канал

28 канал

ДВ8

29 канал

ДВ8

29 канал

30 канал

30 канал

31 канал

31 канал

32 канал

32 канал

ДВ7

33 канал

ДВ7

33 канал

34 канал

34 канал

35 канал

35 канал

36 канал

36 канал

ДВ8

37 канал

ДВ8

37 канал

38 канал

38 канал

39 канал

39 канал

40 канал

40 канал

в      от Амин до Апр/100              ± 15 %

диапазон свыше Апр/100 до Апр__± 8 %__________

где Амин - нижняя граница диапазона измеряемого параметра вибрации;

Апр - верхняя граница диапазона измеряемого параметра вибрации;

ПреДел основной относительной погрешности измерения параметров вибрации Аап, %, не более

Погрешность образцового средства измерения, So, %              | 2,0%

ЖЯИУ.421431.003 МП Таблица Б.6 Определение основной относительной погрешности измерения виброперемещения (п.5.4.3 методики поверки)

Определение основной относительной погрешности измерения виброперемещения

Определение относительной погрешности измерения виброперемещеня в рабочем диапазоне амплитуд

Частота, F6a3, Гц (период, мс)

40,0 (25,00 ± 0,08)

25,0

(40,0±0,13)

Частота управления, Fynp, Гц

40

25

Значения виброперемещения, Shom, мм

0,01

0,05

0,1

0,2

0,5

1,0

2,0

2,0

Номинальные значения виброперемещения, Shom, мм

Ампл.

0,01

0,05

0,1

0,2

0,5

1,0

СКЗ

0,007

0,035

0,071

0,141

0,354

0,707

1,414

Задаваемые СКЗ виброускорения по вибростенДу&ст^, м/ с 2

0,447

2,234

4,467

8,934

22,340

44,670

34,9

Задаваемое напряже

(m - коэффиц

ние генера мВ иент делит

тора, иген,

еля)

Ампл.

111,7 ± 0,3

m = 100

558,4 ± 1,6 m = 100

111,7 ± 0,3

m = 10

223,4 ± 0,6 m = 10

558,4 ± 1,6

m = 10

111,7 ± 0,3

m = 1

223,4 ± 0,6 m = 1

Измеренные значения виброперемещения, Si, мм

ДВ1

1 канал

Ампл.

СКЗ

2 канал

Ампл.

СКЗ

3 канал

Ампл.

СКЗ

4 канал

Ампл.

СКЗ

ДВ2

5 канал

Ампл.

СКЗ

6 канал

Ампл.

СКЗ

7 канал

Ампл.

СКЗ

8 канал

Ампл.

СКЗ

ДВ3

9 канал

Ампл.

СКЗ

10 канал

Ампл.

СКЗ

11 канал

Ампл.

СКЗ

12 канал

Ампл.

СКЗ

ДВ4

13 канал

Ампл.

СКЗ

14 канал

Ампл.

СКЗ

15 канал

Ампл.

СКЗ

16 канал

Ампл.

СКЗ

ДВ5

17 канал

Ампл.

СКЗ

18 канал

Ампл.

СКЗ

19 канал

Ампл.

СКЗ

20 канал

Ампл.

СКЗ

ДВ6

21 канал

Ампл.

СКЗ

22 канал

Ампл.

СКЗ

23 канал

Ампл.

СКЗ

24 канал

Ампл.

СКЗ

ДВ7

25 канал

Ампл.

СКЗ

26 канал

Ампл.

СКЗ

27 канал

Ампл.

СКЗ

28 канал

Ампл.

СКЗ

ДВ8

29 канал

Ампл.

СКЗ

30 канал

Ампл.

СКЗ

31 канал

Ампл.

СКЗ

32 канал

Ампл.

СКЗ

ДВ9

33 канал

Ампл.

СКЗ

34 канал

Ампл.

СКЗ

35 канал

Ампл.

СКЗ

36 канал

Ампл.

СКЗ

ДВ10

37 канал

Ампл.

СКЗ

38 канал

Ампл.

СКЗ

39 канал

Ампл.

СКЗ

40 канал

Ампл.

СКЗ

3.   = ±|S/  S эт 1-100%

811 I S,m J

Основная относительная погрешность измерений виброперемещени я в рабочем диапазоне амплитуд, 3asi, %

ДВ1

1 канал

Ампл.

СКЗ

2 канал

Ампл.

СКЗ

3 канал

Ампл.

СКЗ

4 канал

Ампл.

СКЗ

ДВ2

5 канал

Ампл.

СКЗ

6 канал

Ампл.

СКЗ

7 канал

Ампл.

СКЗ

8 канал

Ампл.

СКЗ

ДВ3

9 канал

Ампл.

СКЗ

10 канал

Ампл.

СКЗ

11 канал

Ампл.

СКЗ

12 канал

Ампл.

СКЗ

ДВ4

13 канал

Ампл.

СКЗ

14 канал

Ампл.

СКЗ

15 канал

Ампл.

СКЗ

16 канал

Ампл.

СКЗ

ДВ5

17 канал

Ампл.

СКЗ

18 канал

Ампл.

СКЗ

19 канал

Ампл.

СКЗ

20 канал

Ампл.

СКЗ

ДВ6

21 канал

Ампл.

СКЗ

22 канал

Ампл.

СКЗ

23 канал

Ампл.

СКЗ

24 канал

Ампл.

СКЗ

ДВ7

25 канал

Ампл.

СКЗ

26 канал

Ампл.

СКЗ

27 канал

Ампл.

СКЗ

28 канал

Ампл.

СКЗ

ДВ8

29 канал

Ампл.

СКЗ

30 канал

Ампл.

СКЗ

31 канал

Ампл.

СКЗ

32 канал

Ампл.

СКЗ

ДВ9

33 канал

Ампл.

СКЗ

34 канал

Ампл.

СКЗ

35 канал

Ампл.

СКЗ

36 канал

Ампл.

СКЗ

ДВ10

37 канал

Ампл.

СКЗ

38 канал

Ампл.

СКЗ

39 канал

Ампл.

СКЗ

40 канал

Ампл.

СКЗ

Продолжение таблицы Б.6_____

Определение относительной погрешности в рабочем дипазоне частот

Частота, Fi, Гц (период, мс)

10 (100,0±0,3)

25,0 (40,0±0,4)

40,0 (25,0±0,2)

80,0 ±0,2

100 ± 0,3

Частота управления, Fynp, Гц

10,0

25,0

40,0

80,0

100,0

Значения виброперемещения, мм

0,2

Задаваемые значения амплитуды виброускорения по вибростенду, м/с 2

0,558

3,490

8,934

35,74

55,84

задаваемое напряжение генератора, иген, мВ

(m - коэффициент делителя)

139,6 ± 0,4 m

= 100

872,5 ± 2,5 m = 100

223,4 ± 0,6

m = 10

893,4 ± 2,6

m = 10

139,6 ± 0,4

m = 1

Измеренные значения виброперемещения, Si , мм

ДВ1

1 канал

2 канал

3 канал

4 канал

ДВ2

5 канал

6 канал

7 канал

8 канал

ДВ3

9 канал

10 канал

11 канал

12 канал

ДВ4

13 канал

14 канал

15 канал

16 канал

ДВ5

17 канал

18 канал

19 канал

Ампл.

20 канал

ДВ6

21 канал

22 канал

23 канал

24 канал

ДВ7

25 канал

26 канал

27 канал

28 канал

ДВ8

29 канал

30 канал

31 канал

32 канал

ДВ9

33 канал

34 канал

35 канал

36 канал

ДВ10

37 канал

38 канал

39 канал

40 канал

%

= ±[ S Sа 1-100 %

1   S баз    J

Основная относительная погрешность измерения виброперемещени я в рабочем диапазоне частот, Ssfi, %

ДВ1

1 канал

2 канал

3 канал

4 канал

ДВ2

5 канал

6 канал

7 канал

8 канал

ДВ3

9 канал

10 канал

11 канал

12 канал

ДВ4

13 канал

14 канал

15 канал

16 канал

ДВ5

17 канал

18 канал

19 канал

20 канал

Ампл.

ДВ6

21 канал

22 канал

23 канал

24 канал

ДВ7

25 канал

26 канал

27 канал

28 канал

ДВ8

29 канал

30 канал

31 канал

32 канал

ДВ9

33 канал

34 канал

35 канал

36 канал

ДВ10

37 канал

38 канал

39 канал

40 канал

в диапазоне

Максимальное значение основной относительной погрешности измерения амплитудного значения виброперемещени я в рабочих диапазонах частот и амплитуд, AsaMnn, %

Определение основной относительной погрешности измерения виброперемещения

от 0,01 до 0,02 мм

свыше 0,02 до 2 мм

в диапазоне

от 0,01 до 0,02 мм

свыше 0,02 до 2 мм

ДВ1

1 канал

ДВ1

1 канал

2 канал

2 канал

3 канал

3 канал

4 канал

4 канал

ДВ2

5 канал

ДВ2

5 канал

6 канал

6 канал

7 канал

7 канал

8 канал

8 канал

ДВ3

9 канал

ДВ3

9 канал

10 канал

10 канал

11 канал

11 канал

12 канал

12 канал

ДВ4

13 канал

Максимальное значение основной относительной

ДВ4

13 канал

14 канал

14 канал

15 канал

15 канал

16 канал

16 канал

ДВ5

17 канал

погрешности измерения среднего квадратического

ДВ5

17 канал

18 канал

18 канал

19 канал

19 канал

20 канал

20 канал

ДВ6

21 канал

значения виброперемещени я в рабочих диапазонах

ДВ6

21 канал

22 канал

22 канал

23 канал

23 канал

24 канал

24 канал

ДВ7

25 канал

частот и амплитуд,

AS-ck3, %

ДВ7

25 канал

26 канал

26 канал

27 канал

27 канал

28 канал

28 канал

ДВ8

29 канал

ДВ8

29 канал

30 канал

30 канал

31 канал

31 канал

32 канал

32 канал

ДВ9

33 канал

ДВ9

33 канал

34 канал

34 канал

35 канал

35 канал

36 канал

36 канал

ДВ10

37 канал

ДВ10

37 канал

38 канал

38 канал

39 канал

39 канал

40 канал

40 канал

в диапазоне

от 0,01 до 0,02 мм

свыше 0,02 до 2 мм

в диапазоне

от 0,01 до 0,02 мм

свыше 0,02 до 2 мм

Основная относительная погрешность измерения амплитудного значения виброперемещени я, /^ампп, %

ДВ1

1 канал

ДВ1

1 канал

2 канал

2 канал

3 канал

3 канал

4 канал

4 канал

ДВ2

5 канал

ДВ2

5 канал

6 канал

6 канал

7 канал

7 канал

8 канал

8 канал

ДВ3

9 канал

ДВ3

9 канал

10 канал

10 канал

11 канал

11 канал

12 канал

12 канал

ДВ4

13 канал

ДВ4

13 канал

14 канал

14 канал

15 канал

15 канал

16 канал

16 канал

ДВ5

17 канал

Основная относительная погрешность

ДВ5

17 канал

18 канал

18 канал

19 канал

19 канал

20 канал

20 канал

ДВ6

21 канал

измерения СКЗ виброперемещени я, Л S скз, %

ДВ6

21 канал

22 канал

22 канал

23 канал

23 канал

24 канал

24 канал

ДВ7

25 канал

ДВ7

25 канал

26 канал

26 канал

27 канал

27 канал

28 канал

28 канал

ДВ8

29 канал

ДВ8

29 канал

30 канал

30 канал

31 канал

31 канал

32 канал

32 канал

ДВ9

33 канал

ДВ9

33 канал

34 канал

34 канал

35 канал

35 канал

36 канал

36 канал

ДВ10

37 канал

ДВ10

37 канал

38 канал

38 канал

39 канал

39 канал

40 канал

40 канал

Предел основной относительной погрешности измерения параметров вибрации Дап. %, не более

в      от Амин до Апр/100

диапазоне свыше Апр/100 до Апр

± 15 %

± 8 %

2,0%

где Амин - нижняя граница диапазона измеряемого параметра вибрации;

Апр - верхняя граница диапазона измеряемого параметра вибрации;

Погрешность образцового средства измерения, 5о, %

Таблица Б.7 Определение погрешности измерения частоты вращения ротора

(п .5.4.4 методики поверки)

^"\^упр, Гц канал

10

31

160

630

1000

2000

5000

10000

Измеренные значения частоты,

Ризми Гц

ДО1

1

ДО2

2

ДО3

3

Основная относительная погрешность измерения частоты

вращения ротора, AFpi%

1

2

3

Предел допускаемой основной относительной погрешности измерения частоты вращения ротора, AFp, %

0,1

Таблица Б.8 Определение полосы пропускания следящих фильтров

(п.5.4.5 методики поверки)

Определение полосы пропускания частотных характеристик следящих фильтров

dF, Гц

1

5

10

20

50

100

500

Значение задаваемой частоты, Fцентр, Гц

10

40

160

315

630

1500

4000

Частота управления, Гупр, Гц

9,5

10

10,5

37,5

40

42,5

155

160

165

305

315

325

605

630

655

1450

1500

1550

3750

4000

4250

Задаваемое напряжение генератора, иген, мВ (m - коэффициент делителя)

176,8 ± 0,5 m =1

Канал СФ

Показания монитора ПК, м/с2

Допускаемые значения виброускорения, Gдоn, м/с2

100 ± 4

Таблица Б.9 Определение относительного затухания частотных характеристик встроенных фильтров (п .5.4.6 методики поверки)

Определение относительного затухания частотных характеристик следящих фильтров за пределами

полосы пропускания

dF, Гц

1

5

10

20

50

100

500

Значение задаваемой частоты,Гцентр, Гц

10

40

160

315

630

1500

4000

Частота управления, Гупр, Гц

9

11

35

45

150

170

295

335

580

680

1400

1600

3500

4500

Задаваемые значения СКЗ виброускорения по вибростенду, Gc-g, м/с2

176,8 ± 0,5 m =1

Канал СФ

Показания измеряемого виброускорения, Gi, м/с2

Номинальное значения виброускорения, Gном, м/с2

1

Рассчитанное значение относительного затухания, Кзат, дБ

Кзат. > 40

Продолжение таблицы Б.9

Определение относительного затухания частотной характеристики полосовых фильтров за пределами полосы пропускания

Частота, Гц

F зат. Н

Fh

F баз

Fb

F зат. В

125

250

315

400

800

Задаваемое значение амплитуды виброускорения по вибростенду, м/с2

50

Задаваемое напряжение генератора, иген, мВ (m - коэффициент делителя)

88,4± 0,3 m = 1

Измеренные значения виброускорения по

дисплею, Gi, м/с2

1/ПФ

2/ПФ

3/ПФ

4/ПФ

5/ПФ

6/ПФ

7/ПФ

8/ПФ

9/ПФ

10/ПФ

Рассчитанное значение относительного затухания, Кзат, дБ

1/ПФ

2/ПФ

3/ПФ

4/ПФ

5/ПФ

6/ПФ

7/ПФ

8/ПФ

9/ПФ

10/ПФ

К1зат. = 20*lg(G3i5rJ/(Gi25^ )- 40                                К2зат. =20* lg(G3i5rJ/(G8oorJ- 40

Заключение по результатам поверки:

Аппаратура ИВ-Д-СФ-3М   № ______________

( соответствует ТУ, не соответствует ТУ)

( пригодна для дальнейшей эксплуатации, не пригодна )

Поверку проводил:  ____________ ____________ _____________________

(должность)       (подпись)      (расшифровка подписи)

Приложение В

УКАЗАНИЯ

по установке задаваемых значений вибрации электрическими способами с использованием стандартных измерительных приборов

1 ИСПОЛЬЗУЕМЫЕ ПРИБОРЫ И ОБОРУДОВАНИЕ

- генератор сигналов специальной формы Г 6-26 ЕХ2.211.019 ТУ                 1 шт.;

- вольтметр универсальный цифровой В7-16А атд2.710.000 ТУ                   1 шт.;

- частотомер электронно- счетный Ч 3-63 ДЛИ2.721.007 ТУ                      1 шт.;

- генератор сигналов специальной формы Г 6-33 ЕХ2.211.033 ТУ                 1 шт.;

а также конденсаторы и резисторы, указанные в схемах подключения ( см. рисунки 1 и 2 настоящего приложения).

Допускается применение приборов других типов, обеспечивающих определение метрологических характеристик с требуемой точностью.

Все вышеуказанные средства измерения должны быть аттестованы органами государственной метрологической службы и иметь действующие свидетельства о поверке.

2 ОБЩИЕ УКАЗАНИЯ

ПОВЕРКА ПРОВОДИТСЯ АНАЛОГИЧНО ПОВЕРКЕ, ПРИВЕДЕННОЙ В НАСТОЯЩЕЙ МП ПРИ УСТАНОВКЕ СИГНАЛОВ, ЭКВИВАЛЕНТНЫХ ЗАДАВАЕМЫМ НА СТЕНДЕ ПАРАМЕТРАМ ВИБРАЦИИ, ОТ ГЕНЕРАТОРА.

2.1 Подключение

Подключение измерительных приборов к поверяемому блоку БЭ-40-4М производится в соответствии со схемой, приведенной на рисунке 1 ( без делителя) или 2 (с использованием делителя) настоящего приложения, при этом корпусные зажимы измерительных приборов и БЭ-40-4М соединяют с зажимом "±" у рабочего места.

При поверке каналов БЭ-40-4М подключают:

- генератор G1 с конденсаторами С1 и С2 и резисторами R1 - R4 к контактам 1 и 3 следующих соединителей ВХОД ДВ на лицевых панелях модулей:

УПС/ДВ1 - при поверке УПС/ДВ2 - при поверке УПС/ДВ3 - при поверке УПС/ДВ4 - при поверке УПС/ДВ5 - при поверке УПС/ДВ6 - при поверке УПС/ДВ7 - при поверке УПС/ДВ8 - при поверке УПС/ДВ9 - при поверке УПС/ДВ10 - при поверк

(1 - 4) каналов измерения; (5 - 8) каналов измерения;

(9 - 12) каналов измерения; (13 - 16) каналов измерения; (17 - 20) каналов измерения; (21 - 24) каналов измерения; (25 - 28) каналов измерения; (29 - 32) каналов измерения; (33 - 36) каналов измерения;

(37 - 40) каналов измерения.

- генератор G2 к контактам соединителя Вход ДО на задней панели БЭ-40-4М в соответствии со схемами (рисунки 1,2 настоящего приложения).

Розетка 2РМ18КПН7Г1В1

I

К соединителю “Вход ДО”

Элементы С1, С2 должны находиться в заземленном металлическом экране

С1, С2 - конденсаторы К10-43а-МПО-2000 пФ+1%

G1- генератор сигналов специальной формы Г6-26;

G2- генератор сигналов специальной формы Г6-33;

P1- вольтметр универсальный цифровой В7-16А;

Р2- частотомер электронно-счетный Ч3-63.

Рисунок 1 - Схема подключения БЭ-40-4М к стандартным измерительным приборам при поверке

G1

Розетка 2РМ18КПН7Г1В1

I

К соединителю “Вход ДО”

Элементы С1, С2, R1...R4 должны находиться в заземленном металлическом экране

С1, С2 - конденсаторы К10-43а-МПО-2000 пФ+1%

R2, R4 - резисторы С2-29-0,125-1,01 кОм+0,05%

R1, R3 - резисторы С2-29-0,125-9,09 кОм+0,05% для коэффициента деления 1:10

R1, R3 - резисторы С2-29-0,125-100 кОм+0,05% для коэффициента деления 1:100

G1- генератор сигналов специальной формы Г6-26;

G2- генератор сигналов специальной формы Г6-33; Р1- вольтметр универсальный цифровой В7-16А;

Р2- частотомер электронно-счетный Ч3-63.

Рисунок 2 - Схема подключения БЭ-40-4М к стандартным измерительным приборам при поверке с использованием делителей

2.2 Расчетные формулы

2.2.1 Определение относительной погрешности измерения виброускорения

Значения электрического заряда на входе блока БЭ-40-4М ( Qex ), эквивалентного выходному сигналу датчика при измерении виброускорения, и соответствующего ему напряжения генератора ( иген ), измеряемого вольтметром Р1, рассчитываются по формулам:

при измерении амплитуды виброускорения:

Qвх = G Кд , пКл                                      ( 1 )

Qвх 103

иген =---------------------- • m, мВ                         ( 2 )

  • 1,414 2 Сэкв

где G - значение измеряемого виброускорения, м/с2;

Кд - установленное значение коэффициента преобразования вибропреобразователя, пКл с2 /м ;

Сэкв = 1000 пФ - значение эквивалентной емкости на входе БЭ-40-4М ;

m - коэффициент делителей R1/R2 и R3/R4, подключаемых на вход БЭ-40-4М для повышения точности измерений, равный:

1 - при расчетных значениях иген > 100 мВ;

10 - при расчетных значениях иген < 100 мВ;

100 - при расчетных значениях иген < 10 мВ;

при измерении СКЗ виброускорения:

Qвх = G Кд , пКл                                       ( 3 )

Qвх 103

иген = ---------------------- m, мВ                           ( 4 )

2 Сэкв

  • 2.2.2 Определение относительной погрешности измерения виброскорости

Значения электрического заряда на входе блока БЭ-40-4М ( Qвх ), эквивалентного выходному сигналу датчика при измерении виброскорости, и соответствующего ему напряжения генератора ( иген ), измеряемого вольтметром Р1, рассчитываются по формулам:

при измерении амплитуды виброскорости:

Qвх = 2 п Fc V 10 -3 Кд , пКл                               ( 5 )

Qвх 103

иген = ---------------------- m, мВ                           ( 6 )

  • 1,414 2 Сэкв

где V - значение измеряемой виброскорости, мм/ с ;

П = 3,1416 ;

Fc - частота сигнала генератора G1, Гц; Кд, Сэкв, m - см. пояснения к ф-лам 1 и 2;

при измерении СКЗ виброскорости:

Qbx = 2 П Fc V 10 -3 Кд , пКл                             ( 7 )

Qbx103

иген =--------------------------- • m, мВ                      ( 8 )

2 Сэкв

  • 2.2.3 Определение относительной погрешности измерения виброперемещения:

Значения электрического заряда на входе блока БЭ-40-4М ( Qвх ), эквивалентного выходному сигналу датчика при измерении виброперемещения, и соответствующего ему напряжения генератора ( иген ), измеряемого вольтметром Р1, рассчитываются по формулам:

при измерении амплитуды виброперемещения:

Qвх = 4 П2 Fc2 S 10 -3 Кд , пКл                               ( 9 )

Qвх 103

иген = ---------------------- m, мВ                          ( 10 )

  • 1,414 2 Сэкв

где S - значение измеряемого виброперемещения, мм;

П = 3,1416 ;

Fc - частота сигнала генератора G1, Гц; Кд, Сэкв, m - см. пояснения к ф-лам 1 и 2;

при измерении СКЗ виброперемещения:

Qвх = 4 П2 Fc2 S 10 -3 Кд , пКл                               ( 11 )

Qвх 103

иген = ---------------------- m, мВ                           ( 12 )

2 Сэкв

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

Изм.

Номера листов (страниц)

Всего листов (страниц) в документе

№ документа

Входящий № сопрово-дительского документа и дата

Подпись

Дата

измененных

замененных

новых

изъятых

Стр.44

1

При поставке аппаратуры совместно с ПО «Конфигуратор»

2

На ПК оператора должно быть установлено ПО «Конфигуратор»

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
