Методика поверки «Государственная система обеспечения единства измерений Датчики температуры и влажности воздуха ДТВ-05 » (МП 2540-0060-2021)

Федеральное государственное унитарное предприятие

«Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» ФГУП «ВНИИМ им. Д.И. Менделеева»

СОГЛАСОВАНО

» августа 2021 г.

ректора

. Менделеева»

_А.Н. Пронин

Государственная система обеспечения единства измерений

Датчики температуры и влажности воздуха ДТВ-05 Методика поверки

МП 2540-0060-2021

И.о. руководителя научно-исследовательского отдела госэталонов> области аэрогидрофизичесдс^х параметров ________А.Ю. Левин

Руководитель лаборатории испытаний в целях утверждейия типа средств измерений аэрогидрофизических параметров ФГУП «ВНИИМ им. Д.И. Менделеева»

г. Санкт-Петербург

2021 г.

1 Общие положения

Настоящая методика поверки распространяется на датчики температуры и влажности ДТВ-05 (далее - датчики ДТВ-05), предназначенные для автоматических измерений температуры и влажности воздуха, и устанавливает методы и средства их первичной и периодической поверки.

Методикой поверки должна обеспечиваться прослеживаемость датчиков ДТВ-05 к государственному первичному эталону единицы температуры в диапазоне 0,3 ... 273,16 К (ТЭТ 35-2021) и государственному первичному эталону единицы температуры в диапазоне от 0 до 3200 °C (ТЭТ 34-2020), государственному первичному эталону единиц относительной влажности газов, молярной (объемной) доли влаги, температуры точки росы/инея (ТЭТ 151-2014).

Метод, обеспечивающий реализацию методики поверки - непосредственное сличение.

Датчики ДТВ-05 подлежат первичной и периодической поверке Методикой поверки не предусмотрена возможность проведения поверки отдельных измерительных каналов.

2 Перечень операций поверки средства измерений Таблица 1

2.1 При отрицательных результатах одной из операций поверка прекращается.

3 Требования к условиям проведения поверки

При поверке должны быть соблюдены следующие условия:

-температура окружающего воздуха, °C                     от +15 до +25;

-относительная влажность воздуха, %                        от 30 до 80;

-атмосферное давление, гПа                                от 950 до 1050.

4 Требования к специалистам, осуществляющим поверку

• 4.1 К проведению поверки допускаются лица, изучившие настоящую методику и эксплуатационную документацию (далее ЭД), прилагаемую к датчикам ДТВ-05.

5 Метрологические и технические требования к средствам поверки Таблица 2

• 5.1  Средства поверки должны быть поверены, эталоны - аттестованы.

• 5.2 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых датчиков ДТВ-05 с требуемой точностью.

• 6 Требования (условия) по обеспечению безопасности проведения поверки

  • 6.1 При поверке должны необходимо соблюдать требования:

• - требования безопасности по ГОСТ 12.3.019;

• - требования безопасности, изложенные в эксплуатационной документации;

-«Правила технической эксплуатации электроустановок потребителей»;

• - «Правила ТБ при эксплуатации электроустановок потребителей»;

• - в целях обеспечения безопасности работ и возможности выполнения процедур поверки достаточно одного специалиста.

• 7 Подготовка к поверке и опробование средства измерений

  • 7.1  Проверить комплектность датчика ДТВ-05.

  • 7.2 Проверить электропитание датчика ДТВ-05.

  • 7.3 Подготовить к работе и включить датчик ДТВ-05 согласно схеме в приложении А. Перед началом поверки датчик должен работать не менее 10 мин.

  • 7.4 В целях обеспечения безопасности работ и возможности выполнения процедур поверки достаточно одного специалиста.

  • 7.5 Опробование датчика ДТВ-05 должно осуществляться в следующем порядке:

    • 7.5.1 Подключите датчик ДТВ-05 к ПК с терминальной программой согласно схеме в приложении А. На экране ПК должны отобразиться действительные значения температуры и влажности.

• 8 Внешний осмотр средства измерений

  • 8.1 Внешний осмотр

    • 8.1.1 Датчик ДТВ-05 не должен иметь механических повреждений или иных дефектов, влияющих на качество его работы.

    • 8.1.2 Соединения в разъемах питания датчика ДТВ-05 должны быть надежными.

    • 8.1.3 Маркировка датчика ДТВ-05 должна быть целой, четкой, хорошо читаемой.

    • 8.1.4 Результаты внешнего осмотра считают положительными, если датчик ДТВ-05 не имеет повреждений или иных дефектов, маркировка датчика целая, соединения в разъемах питания датчика надежные.

• 9 Проверка программного обеспечения средства измерений

  • 9.1 Идентификация встроенного ПО «DTV-05» осуществляется путем проверки номера версии ПО следующим образом:

• - необходимо подключить датчик ДТВ-05 к ПК с терминальной программой согласно схеме в приложении А;

• - установить связь с датчиком ДТВ-05 по средством терминальной программы согласно ЭД;

• - считать номер версии встроенного программного обеспечения в первом сообщении сразу после включения датчика ДТВ-05.

• 9.2 Датчик ДТВ-05 считается прошедшим проверку по данному пункту с положительными результатами, если проверяемые параметры ПО соответствуют данным, представленным в табли

це 3.

Таблица 3 - Идентификационные данные программного обеспечения

• 10 Определение метрологических характеристик

  • 10.1 Поверка датчика ДТВ-05 по каналу измерений температуры воздуха и относительной влажности выполняется в следующем порядке:

    • 10.1.1  Подготовьте к работе рабочий эталон 3-го разряда единицы температуры и Рабочий эталон 2-го разряда единицы относительной влажности (гигрометр) в соответствии с их ЭД.

    • 10.1.2  Подключите датчик ДТВ-05 к ПК с терминальной программой согласно схеме в приложении А.

    • 10.1.3   Поместите датчики ДТВ-05 и рабочий эталон 3-го разряда единицы температуры в климатическую камеру, максимально близко друг к другу.

    • 10.1.4  Установите в климатической камере значения температуры в пяти точках, равномерно распределённых по диапазону измерений: -50, -25, 0, +30, +60 °C. На каждом заданном значении фиксируйте эталонные значения, Т_ВЭп рабочего эталона и измеренные значения датчика ДТВ-05, Твюмь

    • 10.1.5  Вычислите абсолютную погрешность измерений температуры воздуха датчика ДТВ-05 ATi по формуле:

ДТ| ⁼ Твизм1 ~ ТвэТ1

• 10.1.6  Поместите в климатическую камеру датчики ДТВ-05 совместно с эталонным гигрометром из состава рабочего эталона 2-го разряда единицы относительной влажности.

• 10.1.7  Установите в климатической камере значения относительной влажности воздуха в пяти точках, равномерно распределенных по диапазону измерений: 10, 30, 50, 70, 98 %.

• 10.1.8  Фиксируйте показания ф_изм измеренные датчиками ДТВ-05 (p_H3Mi и значения эталонные, фэп измеренные эталонным гигрометром из состава рабочего эталона 2-го разряда единицы относительной влажности газов.

• 10.1.9  Вычислите абсолютною погрешность измерений относительной влажности воздуха датчика ДТВ-05 по формуле:

• 10.1.10 Результаты считаются положительными, если абсолютная погрешность датчика ДТВ-05 измерений температуры и относительной влажности воздуха во всех выбранных точках не превышает:

ДЪ <±0,15 °C,

Д(р < ±3 %.

• 11  Подтверждение соответствия средства измерений метрологическим требованиям

В результате анализа характеристик, полученных в результате поверки, делается вывод о пригодности дальнейшего использования средства измерений. Критериями пригодности являются соответствие погрешностей средства измерений п. 10.1.10 настоящей методики поверки.

• 12  Оформление результатов поверки

  • 12.1 Результаты поверки средств измерений подтверждаются сведениями о результатах поверки средств измерений, включенными в Федеральный информационный фонд по обеспечению единства измерений. По заявлению владельца средства измерений или лица, представившего его на поверку, выдается свидетельство о поверке средства измерений, и (или) в паспорт средства измерений вносится запись о проведенной поверке, заверяемая подписью поверителя и знаком поверки, с указанием даты поверки, или выдается извещение о непригодности к применению средства измерений.

  • 12.2 Протокол оформляется по заявлению владельца средства измерений или лица, представившего его на поверку.

(обязательное)

Схема подключения датчика к устройству обработки

«D+» (белый)

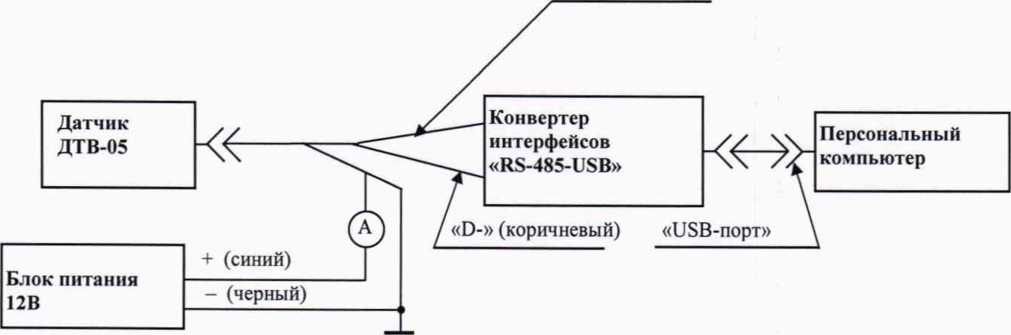

Рисунок А.1 - Схема подключения датчика ДТВ-05

«D+» (белый)

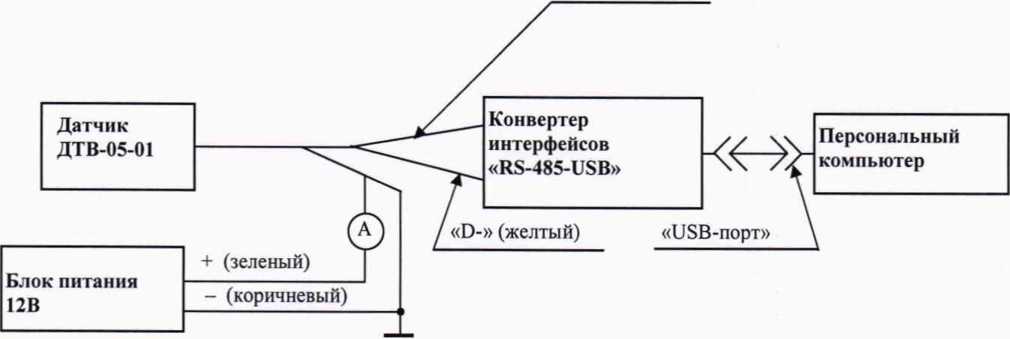

Рисунок А.2 - Схема подключения датчика ДТВ-05-01

Рисунок А.1 -А.2 (Измененная редакция, Изм. №1).
